Как да свържем димер: възможни схеми + инструкции за свързване със собствени ръце

Всяко модифицирано устройство, което прави управлението на електроуредите по-комфортно, бързо става популярно. Особено това се отнася до битовата сфера. Появилите се регулатори все още не са толкова търсени, колкото обикновените превключватели, но вече уверено са заели своята ниша.

Разгледайте как да свържете димер самостоятелно, като същевременно спазите нормите и не допуснете грешки.

Видове димери и особености на конструкциите

Димерът или, с други думи, светорегулаторът позволява от една точка да се настроят различни режими на осветление. За разлика от двубутонен превключвател, който може да осъществява до 3 позиции на интензитет, това приспособление плавно променя яркостта на един или няколко източника на светлина от най-слабата до максималната.

За да го инсталирате правилно, е необходимо да разберете конструкцията. Но тук възниква сложност, която се отнася до различните видове. В продажба има устройства с различен начин на управление.

Най-известният е въртящият механизъм, но освен него можете да срещнете и бутонен, електронен, дистанционен и дори акустически.

Основният работен елемент на въртящия модел е дръжката, която трябва да се върти по/обратно на часовниковата стрелка, за да се намали или увеличи мощността на осветлението.

Подобно на превключвател, регулаторът на светлина с най-проста конструкция се свързва към двужилен проводник в прекъсване на силовата верига.

По форма на корпуса той наподобява стандартна електроинсталация – контакт или превключвател – затова може да се монтира както в монтажна кутия, така и просто в свободна ниша в стената. Фиксирането става чрез еластично метално лапичка-разпъвачка или две лапички, а контактите също са стандартни.

Първият контакт е предназначен за входящата фаза, идваща от разпределителната кутия, вторият – за изходящата жила на товара, която се насочва към източника на осветление. Като осветителни уреди могат да се използват настолна лампа, стояща лампа (торшер), полилей, аплик или група точкови осветителни тела.

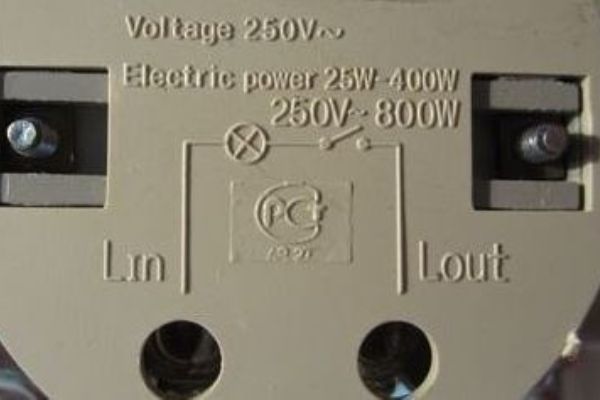

Производителите снабдяват устройствата с подробни схеми за свързване, които трябва да се следват. Те са отпечатани на хартиен носител и директно върху пластмасовия корпус

Бутонен регулатор напомня обикновен ключ: с кратко натискане на клавишите може да се включи/изключи лампата. Въпреки това, ако клавишът се задържи 1-2 секунди, интензитетът на осветлението плавно ще се промени.

Съвременните електронни модели могат да управляват едновременно няколко осветителни тела (от 2 до 5), инсталирани в различни помещения. Дистанционните устройства са оборудвани с дистанционно управление. Но трябва да се помни – колкото по-широка е функционалността на димера, толкова по-висока е неговата цена.

Ако говорим за разликите в инсталацията, то монтажът и свързването на електронните устройства са практически същите, с изключение на нюанси, характерни за отделни производители.

Разбор на схеми за свързване

Изборът на схема зависи от много фактори, включително от модела на димера, начина на свързване – отделен или с ключове, броя на светлинните регулатори или осветителните уреди.

Също така трябва да се вземе предвид много важен момент: за лампи с нажежаема жичка, LED лампи и ленти, нисковолтови халогенни източници на светлина се използват различни устройства.

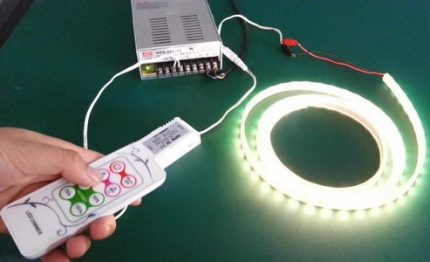

Тестване на димер с дистанционно управление, свързан към LED лента. Лентите със светодиоди се използват успешно за подсветка на окачени дву- и тристепенни конструкции от гипсокартон

Най-елементарната схема за свързване на димер може лесно да се обърка със схемата за монтаж на ключ, тъй като тя наистина напълно я повтаря.

Окабеляването обикновено се извършва с дву- или трижилен проводник, в зависимост от системата за заземяване. В новите къщи се препоръчва да се използва проводник с три жили — ВВГнг с напречно сечение 1,5 mm².

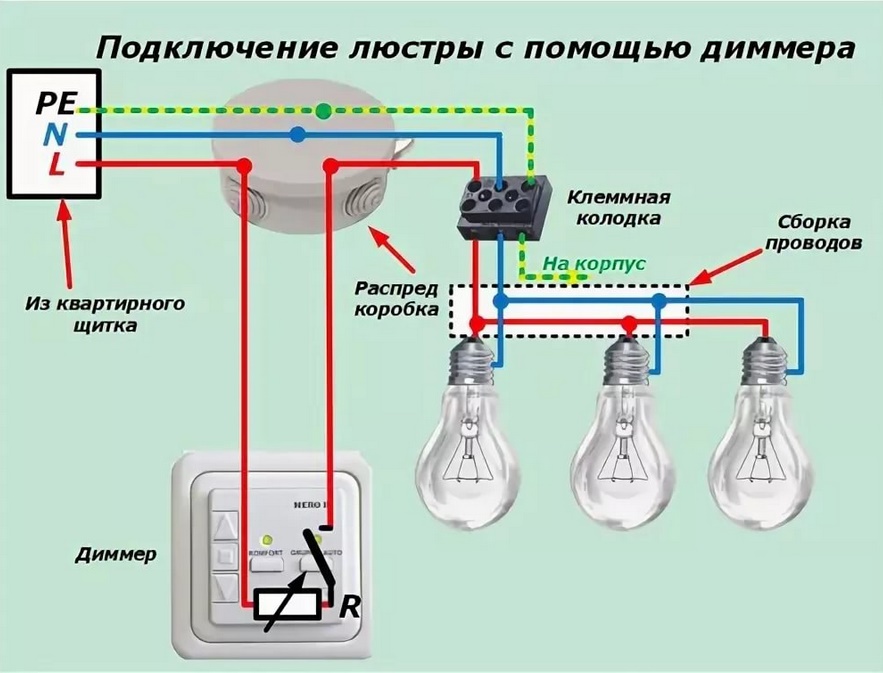

От автоматичния прекъсвач в ел. табло се прокарват три жили: земя – към металния корпус на полилей или осветително тяло, нула – към лампите, а фаза – към димера, на входната клема

Но често полилеят има множество рамена, а димерът служи за управление на група отделно разположени осветителни тела.

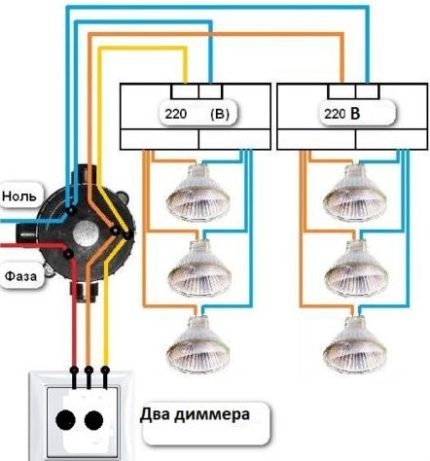

В този случай е целесъобразно вместо едно устройство да се инсталират две, за да може да се контролира нивото на осветление на две отделни групи.

Принципната разлика е в броя на проводниците на товара. Към регулатора се подава една обща фаза, а на изхода – два фазни проводника, насочени към различни групи осветителни тела. Съответно, и нулата също се разделя на две

Как става свързването, ако вместо настройка на управлението за обикновени или енергоспестяващи лампи е необходимо да се настрои регулиране на светодиодите?

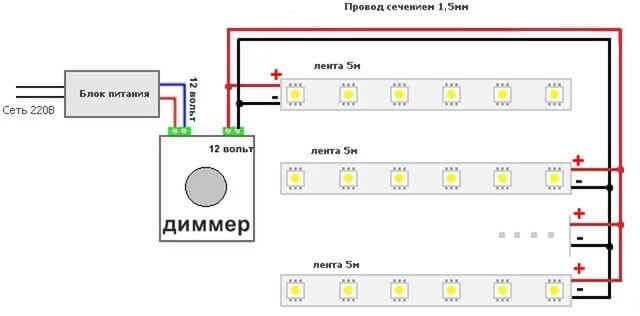

Обикновено в комплекта с ленти или осветителни тела заедно с димера се намира адаптер от 220 V на 12 V. Това може да бъде захранващ блок, който се включва в контакт.

И двата провода от преобразувателя се прокарват към димера, присъединяват се според схемата към нужните конектори, а от изходните клеми се подават към едно осветително тяло или към няколко, свързани паралелно към осветителните тела.

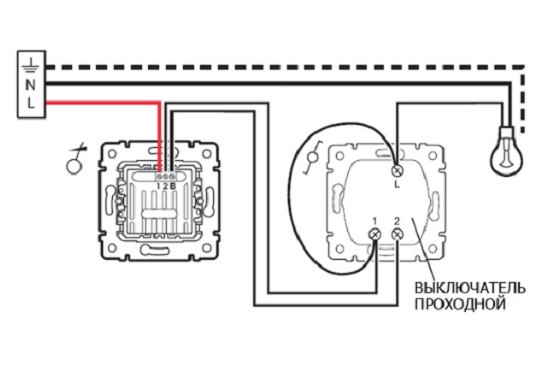

В двойка с регулатора на светлината често се използва един или няколко проходни ключа – електрическата мрежа с такъв комплект става по-съвършена от гледна точка на удобството при експлоатация.

Мястото на ключа се определя по различен начин: той може да стои между таблото и димера или между димера и осветителното тяло.

Схематиката на проходните устройства се различава от стандартния уред и това трябва да се вземе предвид при свързването. Основното внимание се обръща на присъединяването на фазните жили в двата уреда.

Накрая ще разгледаме реда на разположение на проводниците и клемите при стандартно свързване на димера – все пак именно то е най-популярно в бита.

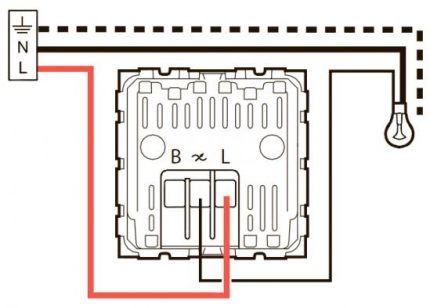

Най-простата схема, която може да служи за еталон на свързване на стандартен регулатор. Фазовата жила се подава на входа, а от изхода, съседната клема, отива към осветителното тяло.

Изброените примери са само малка част от всевъзможните схеми за монтаж на устройството. За да се осъществи безгрешно свързване, е необходимо като основно ръководство да се използва инструкцията на производителя.

Поетапна инструкция за замяна

За да се закупи нов димер, първоначално се установява какъв тип лампи ще обслужва. След това, въз основа на определения бюджет, се купува или евтин китайски модел, или конструкция на проверен производител – Makel, Schneider, Legrand.

Ако е необходимо да се инсталира нов, току-що закупен уред, се предприемат същите действия, както при монтажа на ключ:

• сменят окабеляването или се уверяват в годността на старите кабели;
• ако няма отделен автомат в електротаблото, монтират го;
• подготвят място за монтаж;
• извършват инсталацията.

Но по-често е необходимо да се извърши замяна, тоест да се демонтира корпусът на ключа и на негово място да се монтира димер. Ще разгледаме именно този вариант.

Стъпка 1 — изключване на осветителния контур

Всякакви манипулации с електротехнически устройства в апартамента трябва да започнат с принудително изключване на електроенергията на таблото, което се намира или на общата площадка, или вътре в апартамента, в коридора (антрето).

Това е предвидено от нормите за безопасност и осигурява запазването в изправно състояние на всички свързани уреди и кабели. Но основната цел е защита на собственото здраве.

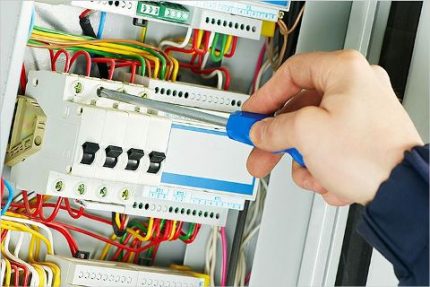

За да изключите самостоятелно товара, е достатъчно да превключите лоста на автоматичния прекъсвач. Ако е необходима смяна на автоматичния прекъсвач или други електромонтажни работи на таблото, трябва да се извика електротехник, който обслужва къщата.

За допълнителна сигурност винаги трябва да са под ръка или тестер, или индикаторна отвертка за определяне на напрежението.

Проверката на силовата линия е първото действие, което трябва да се извършва в началото на монтажа или демонтажа на електроинсталацията, при свързване на проводниците. Препоръчително е да се ползва инструмент с изолирани дръжки и ръкавици, покрити с тънък слой диелектричен полимер.

Стъпка 2 — демонтаж на обикновен превключвател

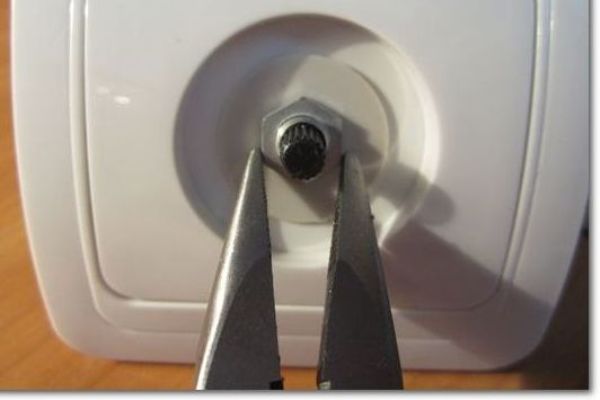

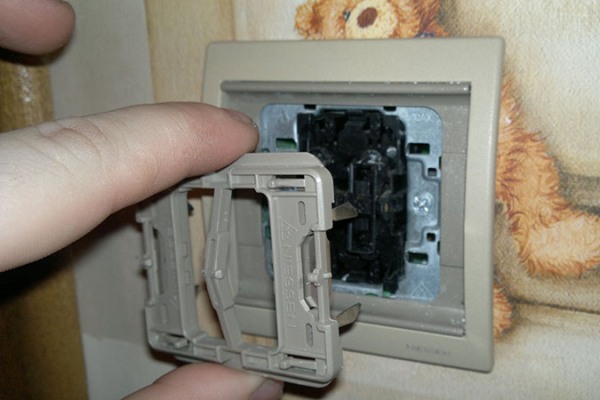

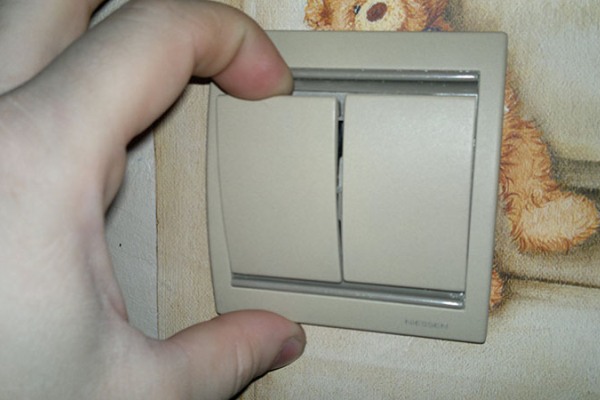

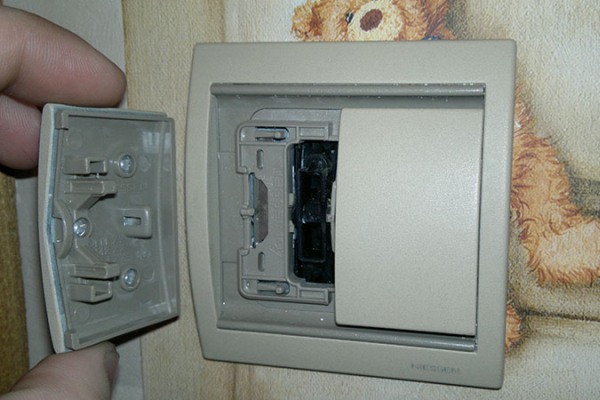

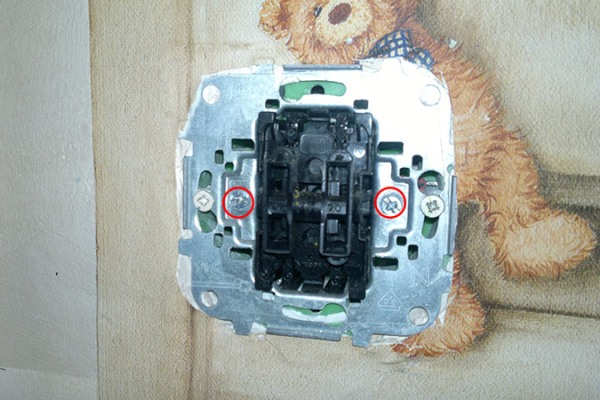

За демонтаж на старото устройство трябва да се подготви отвертка. Процесът на демонтаж отнема само няколко минути и се състои в последователно премахване първо на декоративната външна част, а след това на вътрешния механизъм, свързан с проводниците.

Последният отговорен момент е изключването на проводниците. Жилите внимателно се изваждат от клемите, като леко се разхлабят държащите винтчета или скоби.

Необходимо е да се запазят в цялост зачистените краища, за да не се режат проводниците отново и да не се намалява и без това ограничената им дължина.

Стъпка 3 — инсталиране на регулиращото устройство

Ако проводниците са в изправно състояние, то за подготовка не е необходимо да се прави нищо. Трябва да се започне с изучаване на инструкцията, в която са изброени изискванията за монтажа, основните технически характеристики на устройството, а най-важното – има схема на свързване на жилите.

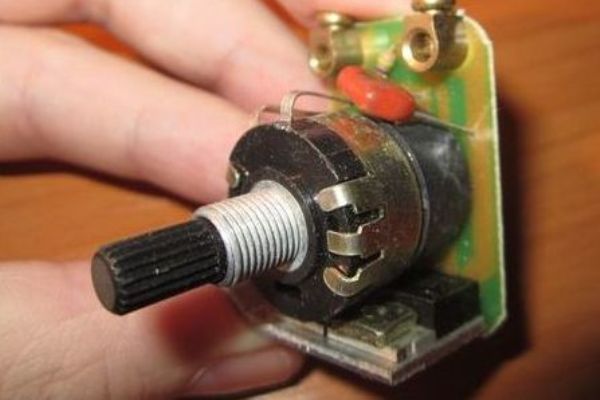

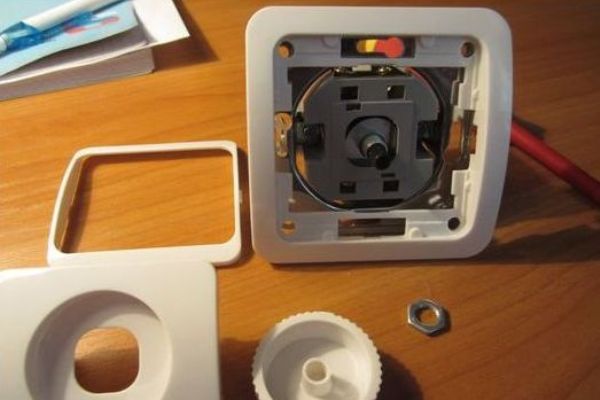

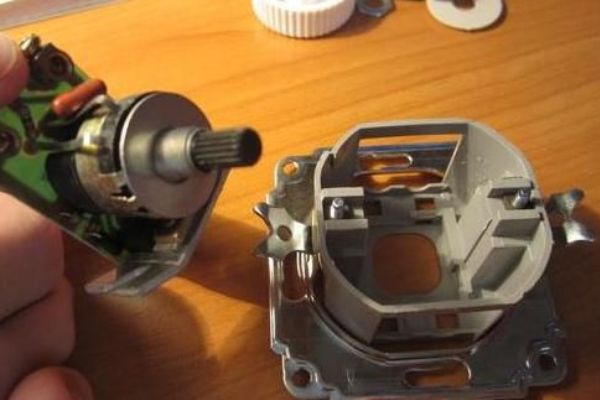

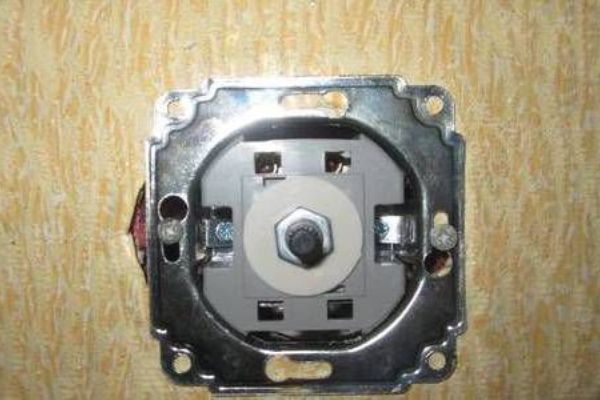

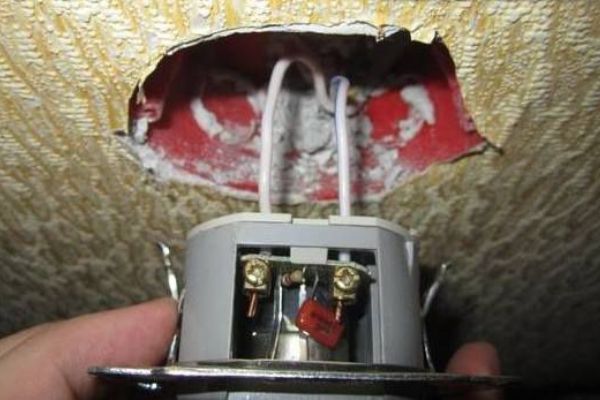

Диммерът се разглобява, запознават се с конструкцията и по части се монтира на мястото на прекъсвача.

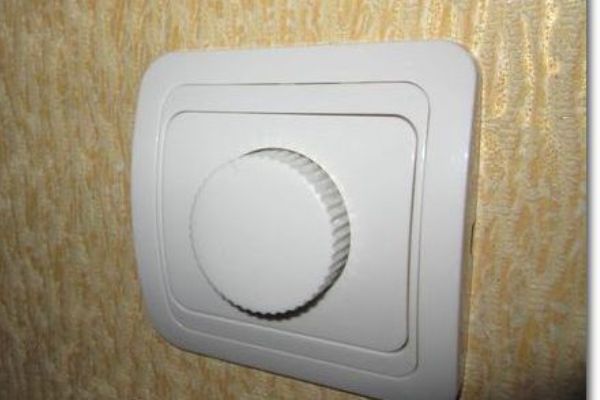

След монтажа трябва да се извърши диагностика. За целта се включва захранването, включва се димерът и се опитва да се промени интензитетът на осветлението, чрез въртене на дръжката.

Ако всички работи са изпълнени правилно, яркостта на осветлението плавно се увеличава и също така плавно намалява.

Съвети за избор и употреба

Често димер се купува с цел значително да се намали сметката за електроенергия. Трябва да се разбере, че голяма икономия няма да се получи, но с 15-17% намаляване на разходите все пак ще се постигне.

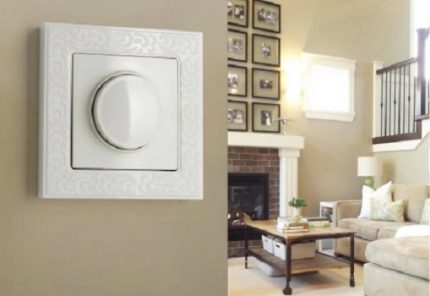

При избора на модел обърнете внимание на дизайна. Производителите предлагат различни колекции, отличаващи се не само с технически характеристики, но и с външен вид – цвят, форма, размери на декоративния панел.

Помнете, че механизмите на регулаторите чувствително реагират на всяко превишаване на температурния режим в апартамента, обикновено той е ограничен до стойност от +27 до -28 °C.

За нормалното функциониране на уреда е необходима минимална натовареност от 40 W, в противен случай работният механизъм бързо ще се повреди.

Ако се опитате да свържете димера към осветителни уреди, които не са изброени в ръководството, той няма да работи. Мощността на устройството задължително трябва да съответства на общата мощност на лампите.

Изводи и полезно видео по темата

Да се разберете с простите конструкции и да се запознаете по-отблизо със сложните светорегулатори ще ви помогнат информативни и полезни видеоклипове, заснети от професионални електромонтажници и домашни майстори.

Запознаване с покупка, направена по интернет. Диагностика на устройството:

Свързване на универсален вграден димер към ключ:

В каква последователност се извършва монтажът:

Всички етапи на инсталиране на димера, от покупка до диагностика, могат да се извършат самостоятелно. Основните моменти, на които трябва да се обърне специално внимание, са изборът на правилната схема за свързване и съответствието на устройството с осветителните тела по характеристики.
