Диммер със собствени ръце: устройство, принцип на работа + инструкция как да направите диммер сам

Произвежданите от индустрията всевъзможни диммери са способни да разширят функционалността на почти всякакви осветителни уреди, да повишат тяхната икономичност. Но ако ситуацията не е типична, например, ако са важни малките размери, то ще може да помогне само самоделно устройство.

Освен това, изработването може да стане по-евтин вариант, отколкото покупката, което действа крайно убедително. Ние ще разкажем как да сглобите диммер със собствени ръце. В представената от нас статия е подробно изложено какви комплектуващи ще са необходими, в каква последователност да извършите работите.

Кога покупката е най-лошият вариант?

Заводските регулатори на яркост са способни да осигурят очаквания икономически резултат или да повишат комфортността на живеене във всички типични ситуации. Освен това, тяхната цена бива различна, което ще позволи да извършите покупка „според джоба“.

Но въпреки това в редица ситуации може да не се намери подходящ по размер или мощност вариант, затова изход може да стане самоделката.

В повечето случаи заинтересованият човек ще може да придобие евтин заводски диммер, работните качества на който ще го удовлетворят

Срещат се нестандартни ситуации, когато индустриалните изделия не удовлетворяват потребностите на човека. Например, така се случва, ако е необходим диммер с малък размер, има желание да се подобрят естетическите свойства на неговия панел за управление.

Или човек смята за необходимо да повиши икономичността, да направи управлението по-удобно, да постигне някакви цветови ефекти, да подобри всяка друга характеристика.

Изработването на най-прост диммер е несложна задача, още повече ще са необходими само достъпни за всички инструменти, основният от които е поялник

А също така можете самостоятелно да извършите сглобяването, когато са налице необходимите комплектуващи, което ще позволи значително да се удешеви процедурата.

Какво трябва да знаете за диммерите?

Глаголът «to dim» на английски език означава «да стане тъмен», «да потъмнее». Това явление е същността на регулаторите на яркост. Освен това, човек допълнително получава още редица предимства.

Плюсове от използването на уреда

Сред предимствата следва да се отбележат следните допълнителни възможности:

• намаляване на консумацията на електроенергия — това води до по-голяма икономичност;
• замяна на няколко вида осветителни тела — например, една лампа може да изпълнява функциите на нощна лампа, основно осветление и др.

Освен това, потребителят може да получи различни светлинни ефекти, например, да използва обикновено осветление под управлението на димер като светлинна музика.

А също така неговата функционалност позволява да работи съвместно със системи за сигурност или просто да имитира присъствие на хора в помещението. Това ще помогне на собствениците на всяко помещение да защитят имуществото си от злоумишленици или изобщо да предотвратят неоторизираното им проникване в апартамент, офис.

Основа на конструкцията на димера е симистор. Важно е да се помни, че неговата мощност трябва да надвишава с 20-50% аналогичния показател на товара. Освен това, той трябва да издържа на напрежение от 400 V. Това ще осигури на изделието дълготрайност.

Допълнително, регулаторът на яркост може да направи управлението на източниците на осветление, както и на други електроуреди, по-удобно и ефективно. Например, могат да се използват радио- или инфрачервени сигнали, което ще позволи да се извършват необходимите манипулации дистанционно.

Или пък има възможност да се използват няколко точки за управление на осветителния уред вместо една. Например, ако потребителят иска да направи осветлението в спалнята по-модерно, то регулаторите могат да се монтират на входа на помещението, както и до леглото.

Подобно решение ще направи живота на собствениците малко по-комфортен. По същия начин може да се постъпи във всяко друго помещение.

Как се извършва регулирането?

Ако заинтересован човек реши самостоятелно да сглоби димер, то процедурата трябва да започне не с размишления за това как да го направи, а с определяне на целите и задачите, които ще бъдат решавани.

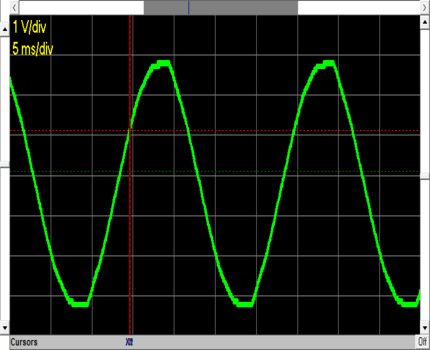

Така изглежда обикновена синусоида на тока, а същността на димирането е в това да я «отреже». Това ще намали продължителността на импулса и ще даде възможност на електроуреда да работи не на пълна мощност.

Така че преди да се пристъпи към сглобяването, е необходимо да се определи какъв вид лампи ще се използват. Тази процедура е задължителна, защото съществуват различни принципи на управление на яркостта на светене.

Към тях се отнасят:

• изменение на напрежението — този начин ще бъде актуален при използване на остарели лампи с нажежаема жичка;
• широчинно-импулсна модулация — този вариант трябва да се прилага за управление на яркостта на съвременните енергоспестяващи осветителни тела.

Промяната на напрежението на светодиодните лампи е неефективна, тъй като те работят в тесен диапазон и при малко отклонение от нормата просто угасват или не се включват. Това няма да позволи да се разкрие напълно потенциалът на обикновените устройства, затова за тях произвеждат специализирани диммери за LED-уреди.

Освен това използването на прости, но остарели реостати не дава възможност за икономия на електроенергия. В края на краищата излишъците от електроенергия под формата на топлина просто се разсейват във въздуха.

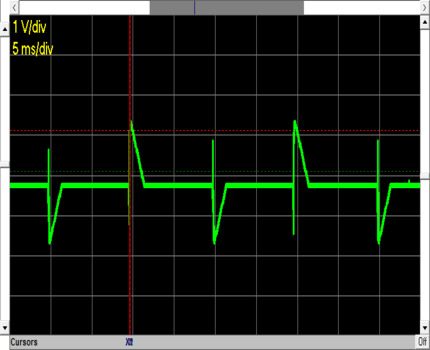

Правилно направеният диммер трябва да осигури точно такава синусоида, при която къси импулси се редуват с продължителни паузи. При това колкото по-продължителна е тя, а силата на сигнала е по-малка, толкова по-тъмно ще свети лампата.

С помощта на широчинно-импулсна модулация ще се получи да се сглоби регулатор на яркостта, осигуряващ на лампите възможност да работят при 10-100% от тяхната мощност. При това потребителят ще получи приятен бонус под формата на спестена електроенергия.

А също така може в пълен обем да се използват всички останали предимства на диммерите, сред които е и дълготрайността.

Относителна простота на конструкцията

Въпреки че домакинските регулатори на яркостта позволяват да се получи забележим визуален и икономически ефект, те се отличават с несложно устройство.

Което осигурява дълъг срок на експлоатация, а в случай, когато човек реши да извърши самостоятелно сглобяване, то и простота на тази операция. В резултат на това почти всеки желаещ ще може да се справи с нея, дори без да притежава специални знания.

Самоделен диммер може да се използва в различни сфери, но при това трябва да се има предвид, че изработката му няма да приключи само със спояване на компонентите. Тъй като на самоделката ще трябва да се придаде привлекателен външен вид.

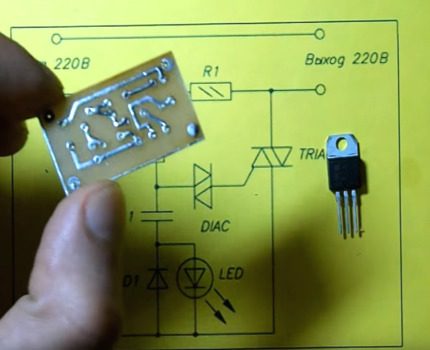

Така, най-търсените съвременни диммери са създадени на основата само на няколко елемента:

• динистор, често се среща и другото му название — диак;
• симистор, по друг начин — триак;
• възел за формиране на импулса.

Освен това, в конструкцията е необходимо присъствието на няколко второстепенни части, без които работата е невъзможна. Към тях се отнасят кондензатори, резистори (постоянен, променлив ток). Всеки от основните изброени полупроводникови прибори изпълнява своята част от работата по управление на яркостта на лампите.

Симисторът не рядко се сравнява с врата за електричество, като в която може да се влиза от двете страни. Тоест съществува възможност да се пропуска ток към лампите в неограничен обем, но при необходимост и да се връщат излишъците му обратно.

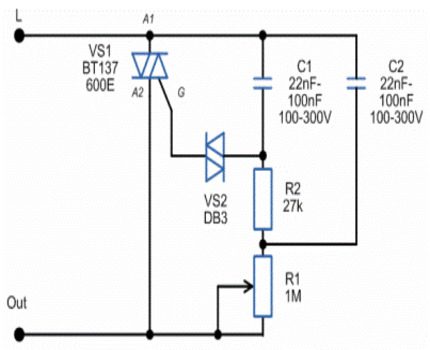

Този чертеж представлява опростена схема на димер. Той показва, че може да има различни особености, но основният регулиращ елемент все пак остава симистор.

Изпълнението на такъв процес се осигурява от анод с катод. Те си сменят местата в зависимост от посоката на движение на електричеството. Освен това е предвидена многослойна проводникова конструкция, която позволява задачите да се изпълняват максимално точно.

Самото превключване на посоката се извършва от динистор, който представлява двупосочен диод.

Фактори за усложняване на схемата

Човек, който желае да сглоби димер самостоятелно, трябва да помисли не само за закупуване на необходимите полупроводници. Тъй като конструкцията трябва да осигури възможност за управление, разположение и дори да придаде достатъчни естетически свойства, предстои да се вземат предвид редица моменти.

Към тях се отнасят:

• вид на управление;
• начин на разположение;
• външен вид.

Тъй като изброените пунктове съществено влияят на работните характеристики на регулатора на яркост, с всеки от тях трябва да се разгледа поотделно. Това ще позволи работата да се свърши качествено.

Съществуващи видове управление на уреда

Тъй като димерът ще трябва да се управлява, човекът трябва да избере оптималния вариант. Защото те са много и всеки има свои особености, предимства и недостатъци. Това ще повлияе съществено на конструкцията.

Манипулациите е възможно да се извършват по всеки от следните начини:

• механичен;
• електронен;
• дистанционен.

Но най-често за всевъзможни домашно направени димери се използва първият вариант. Тъй като механичното управление е най-просто за сглобяване, а при закупуване на компоненти ще трябва да се плати най-малко.

Схемата на димер дава възможност да се разбере как работи. А именно при появяване на ток в мрежата, той, преминавайки през резистори и един от вградените диоди, зарежда кондензатор. Излишното напрежение от него попада върху динистор и симистор. От неговото положение зависи предаваното към лампите натоварване.

В този случай на човека ще му е необходим само регулатор, който може да бъде въртящ лост. При желание той може да се замени с натискащ елемент. В такъв случай всички манипулации ще се извършват с обикновени клавиши, познати от традиционните ключове.

Не рядко се използват комбинирани въртящо-натискащи устройства. Те дават възможност операциите за включване/изключване да се извършват с клавиши, а самата регулировка – с въртящ лост. Което много потребители смятат за удобно.

Всеки от посочените варианти по размери и външен вид може да бъде подобен на обикновен ключ, което ще позволи да се замени такова устройство. Това е още едно предимство. Електронното управление предполага използване на сензори за извършване на всички необходими манипулации. Те също са направени под формата на традиционни ключове и лесно ги заместват.

Пред механичните аналози сензорните имат значително предимство под формата на модерен външен вид. Обратната страна на монетата ще бъде по-високата цена на компонентите. Дистанционното управление е най-комфортно, удобно, извършва се с помощта на обикновени дистанционни.

Видовете предаване на командния сигнал са различни:

• радиосигнал;
• инфрачервен сигнал.

В първия случай потребителят ще може да извършва необходимата настройка от всяко място на сградата, помещението и дори извън техните граници. Това е удобно, ефективно, но компонентите ще струват по-скъпо, отколкото при закупуване на дистанционно с инфрачервен сигнал.

Сигналът е способен да предаде необходимата информация само при насочване към самия димър за лампи с нажежаема жичка. А това ще може да се извърши само в рамките на едно помещение.

По-прост е навесният вариант на сглобяване на регулатора на яркостта. А най-издръжлива се счита печатната платка, която ще позволи да се предотвратят много видове преждевременна повреда.

Въпреки това посочената особеност обикновено не се счита за недостатък, затова по-достъпните комплекти с инфрачервен сигнал са по-популярни. Към дистанционните начини на управление спада и акустичният, но в такъв случай ще трябва да се закупи датчик, способен да улавя звукови команди: пляскания с ръце, звуци на музика и други подобни шумове.

Все пак трябва да се знае, че последният вариант е по-ефектен, отколкото ефективен. Тъй като всякакви външни звуци, например лай на домашен любимец, силен разговор ще доведат до неразрешена промяна на яркостта на светене на лампите. Това не винаги ще радва потребителите.

В същото време вмонтираният в конструкцията на димъра акустичен датчик е способен да направи незабравимо всяко парти, тъй като кара осветителните уреди да реагират на промяна на силата на звука на музиката. Тоест, по този начин напълно може да се замени светомузиката.

Освен това трябва да се знае, че все по-популярни стават вариантите на управление с помощта на компютър при кабелно или безжично свързване, както и смартфони, таблети, които предават необходимия команден сигнал по Wi-Fi.

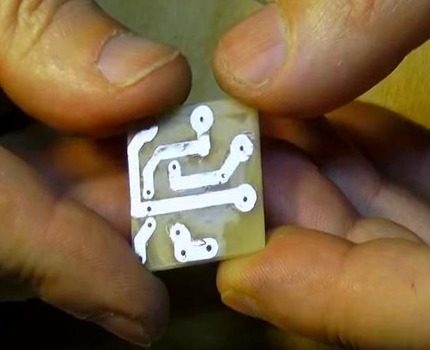

Печатните платки се отличават с компактност и издръжливост в сравнение с навесната схема. Освен това те са по-безопасни, което е важно, тъй като димърите се използват в помещения, където се намират хора.

За да има възможност да се възползва от който и да е от изброените начини, конструкцията на димъра трябва да бъде оборудвана с необходимите елементи. Това я прави по-сложна, следователно по-скъпа. В резултат най-търсеният вариант на управление традиционно остава механичният.

Тип на разположение на уреда

Всеки модерен димер може да се постави само по три начина, а в бита се използва общо по-малко - само 2. Един вариант е търсен рядко поради своята конструктивна сложност и производителност.

Поради това за жилища или малки търговски помещения се прилагат следните видове разположение:

• накладни;
• вградени.

В първия случай димерът заменя традиционния ключ, а във втория — той не се поставя на видно място, т.е. монтира се в разпределителна кутия, специално направена ниша. Това означава, че в една ситуация човек трябва да се погрижи за управляващ панел с високи естетически качества.

А в другата ситуация този нюанс няма никакво значение. Тъй като уредът ще бъде скрит от погледа. Но пък ще трябва да се използва само дистанционно управление. Накладните са основно механични или електронни разновидности.

Принцип на работа на диммера

Най-ефективен е начинът на управление на яркостта чрез широчинно-импулсна модулация. Тъй като той е най-подходящ за съвременните енергоспестяващи лампи.

Принципът на работа в този случай представлява подаване на ток с къси импулси, между които се поддържа продължителна пауза. При това колкото по-голяма е продължителността ѝ, толкова по-малка е яркостта на светене.

Свързването на регулаторите е важен етап от монтажа, тъй като от него зависи функционалността и комфортът, всъщност заради което хората извършват такава работа.

В същото време най-простите устройства са способни да променят характеристиките на светлината чрез обикновено намаляване/увеличаване на подаваното напрежение. Но такъв вариант ще бъде полезен само при използване на лампи с нажежаема жичка.

В случай на използване на LED устройства в двойка с уреда могат да работят само димиращи светодиодни модели, тъй като обикновените светодиоди не се регулират.

Собственоръчно изработване на диммер

Първоначално предстои да се определят редица параметри, сред които мощност, тип разположение, управление. Без тази процедура работещ регулатор може да се създаде само случайно, което се случва рядко.

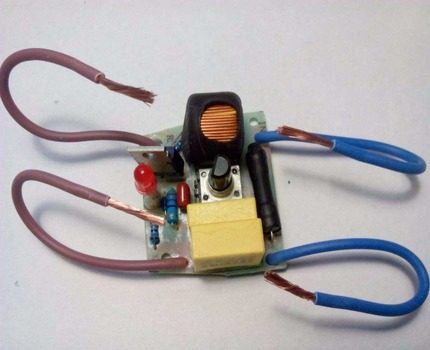

След това е необходимо да се закупи или да се придобие по друг начин симистор, динистор, както и възел, който формира управляващ импулс, например взет от ненужно устройство.

Освен това ще са необходими кондензатор и 2 резистора, способни да поддържат предварително определената мощност. При това един от тях трябва да бъде променлив. Тази особеност ще позволи да се променя напрежението на тока.

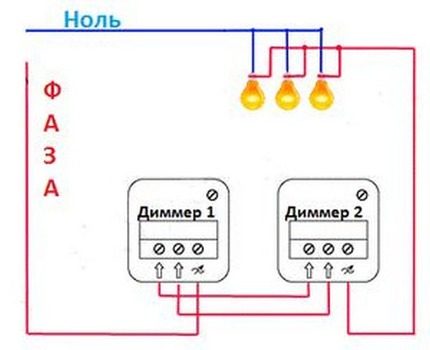

На схемата е посочено как потребителят ще може да управлява един източник на светлина с помощта на два регулатора, инсталирани в различни части на помещението, което е удобно.

А когато стойността му достигне максимално възможната за използвания динистор, той се задейства и подава необходимия команден импулс. Той се насочва към симистора, а след това достига до лампите или други електрически уреди.

Когато този силов ключ се отвори, зависи от положението на органите за управление. Тъй като това може да бъде както 220 V, така и 40 V, ако е необходимо на човека.

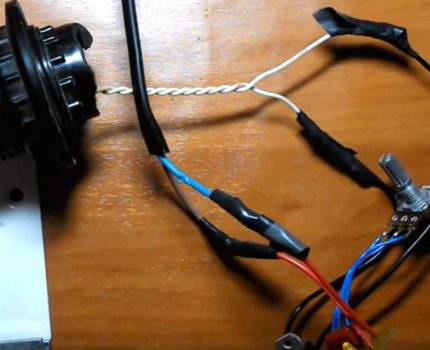

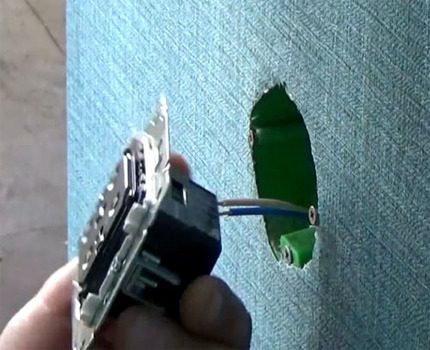

Тъй като майсторите произвеждат основно повърхностни регулатори на яркостта, то инсталирането му във веригата няма да бъде трудно. Тъй като тази операция не се различава от монтажа на традиционен ключ.

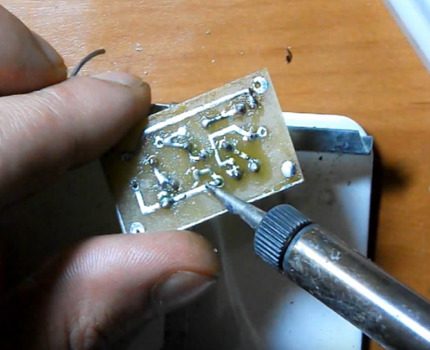

Всички изброени по-горе елементи на конструкцията се свързват в едно изделие съгласно приложената схема с помощта на проводници и запояване. Контактите трябва внимателно да се изолират. Тъй като късото съединение е една от няколкото разпространени причини за повреда на електрическото оборудване.

Свързване на диммера към веригата

Това е не по-малко важна част от работата от самото изработване, тъй като до голяма степен от качеството на свързването на димера зависи дълготрайността на експлоатация. Освен това свързването влияе на удобството и комфорта на управление, затова димерите се делят и по тази характеристика.

Те биват следните:

• по тип на ключа — те заменят традиционните ключове и регулират един осветител или група от тях, например, полилей с голям брой осветителни елементи;

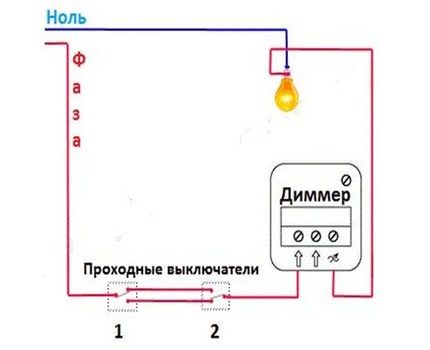

• проходни — позволяват управлението на един електрически уред, например, светодиодна лампа, с помощта на няколко регулатора, разположени за удобство в различни части на помещението, сградата.

В първия случай при използване на мрежа, включваща 3 проводника, нула и заземление отиват към осветителя, друг електрически уред, а фазата е на прекъсване. Тоест процедурата е позната на всички, които са сменяли обикновени ключове.

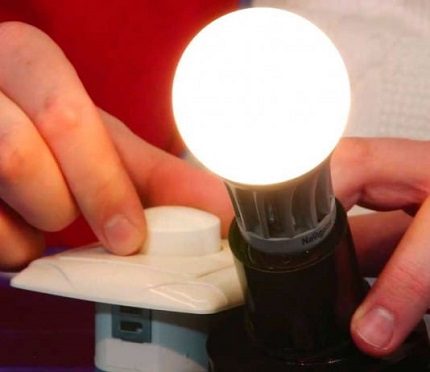

При извършване на проверка на регулатора, неговия монтаж и експлоатация, човек трябва да спазва мерки за безопасност, тъй като през него преминава достатъчно напрежение, за да навреди на здравето.

При монтажа на два проходни димера от разпределителната кутия трябва да се подведат към всеки от тях по три проводника. Това е задължително условие. След това първите два контакта се използват за свързване на двата регулатора. За осигуряване на надеждност трябва да се използва джъмпер.

Още един от свободните контакти се свързва към фазата, а последният към осветителното тяло. След което свързването се проверява за работоспособност.

По време на тези операции трябва да се помни за спазване на мерките за безопасност — всяка от тях може да се извършва само след изключване на захранването на мрежата.

С ориентири за избор на димер за управление на светодиодна лента ще ви запознае следващата статия, изцяло посветена на тази интересна тема.

Изводи и полезно видео по темата

Първото видео ще ви помогне да се запознаете по-бързо с процедурата на изработка:

Следващият видеоматериал ще ви позволи да се запознаете с принципа на работа на съвременните димери:

Всеки потребител, дори и без специални умения, ще може да разбере как да направи правилно прост димер със собствените си ръце. Това е съвсем евтино и лесно решение. Основното нещо е да изберете елементи с необходимата мощност и да ги свържете качествено помежду си.

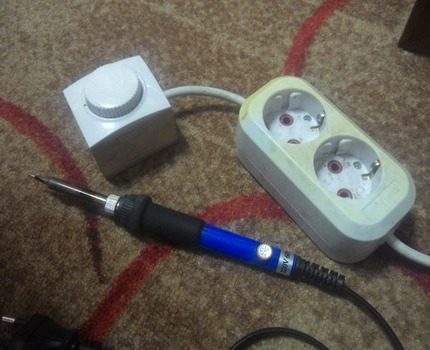

В същото време ще е необходимо да се придаде на изделието достоен външен вид, което усложнява задачата. Но за тази цел могат да се използват корпуси на промишлени регулатори, дори и употребявани.

Искате ли да разкажете как сте сглобили уред за регулиране на интензитета на осветлението собственоръчно? Имате желание да споделите технологични тънкости или да зададете въпрос? Моля, пишете коментари в разположения по-долу блок, споделяйте полезни сведения, впечатления и снимки по темата на статията.
