Контакти с таймер: видове, принцип на работа, кой е най-добре да изберете и защо

В условията на енергийната криза концепцията за умния дом, според която управлението на всички процеси се извършва от електроника, е невероятно актуална. С помощта на устройства, работещи по принципа на времево реле, без усилие могат да се внедрят нейни отделни елементи.

Ние ще ви разкажем как работи контакт с таймер. В представената за запознаване статия подробно е изложено какви типове изделия предлага съвременният пазар, с какво се различават. С оглед на нашите съвети ще бъде по-лесно да изберете умно устройство.

За нагледно представяне на интелигентни контакти текстът е допълнен с видео презентации и фото подборки.

Принцип на работа на умните контакти

Автоматизацията на отделна функция или на целия процес предполага прилагането на сензори, които реагират и предават на ръководния централен механизъм информация за работните параметри. Но закупуването на това неевтино оборудване могат да си позволят далеч не много.

Частично решаване на въпроса за автоматизация и управление на електрозахранването помага инсталирането на изключващи се контакти.

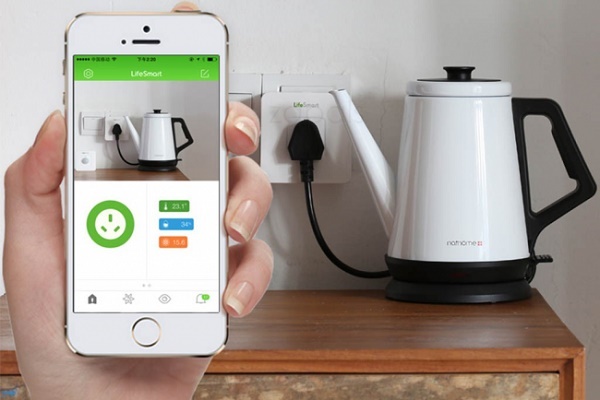

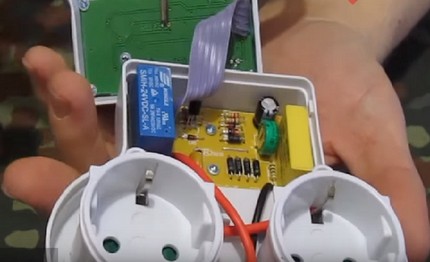

Начинът на комутация на електроконтактуите в такива уреди се базира на това, че при задействе на релето проводниците се затвярят.

В зависимост от типа на избрания модел и неговите технически параметри, умният контакт може да осигури настройка на два вида програми:

1. Денонощна – когато процесът е ограничен до период от 24 часа.
2. Седмична – предвижда възможност за програмиране на старта и финала на работа на електроуредите отделно за всеки ден от седмицата.

Във всяка къща има много техника, която може да изисква забавено включване с помощта на таймер на 220 V. Контактите с таймер помагат да се решат едновременно няколко задачи, т.е. да се осъществява:

• Управление на електрооборудване. Включително пералня, помпа, бойлер, мултикукър… Автоматично включващите се контакти могат да бъдат използвани и за включване на осветление и отопление на аквариум, кокошарник или обор за животни.

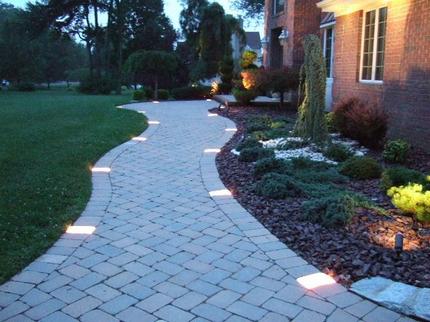

• Управление на осветление. Автоматичното включване на музика и осветление ще помогне да се създаде впечатление и ефект на присъствие на собствениците на дома в помещението, благодарение на което ще позволи да се защити жилището от проникване на нежелани «гости».
• Автоматизация на селскостопански работи. Всички процеси, които не изискват непосредствено участие на човек, могат да бъдат успешно автоматизирани, например вентилация на оранжерии, грижа за домашни животни, поливане на растения.

Използването на умни контакти при инсталиране на двутарифен електромер позволява да се намали сумата на месечните плащания с 30-40%.

По време на пиковите по ставки тарифни часове, при които цената за киловат консумирана енергия е един път и половина по-висока от обичайната, потребителят просто ще се изключва, като осъществява разход на електроенергия през нощното време в часовете с минимална по цена тарифа.

Контакт с таймер ще помогне в приусадебните парцели автоматично да стартира охранително устройство, подсветка на оранжерия и осветление на територията през нощното време

Устройства от този тип са много актуални за любителите да гледат телевизор до късно, които често заспиват пред екрана. Всъщност освен това, че включеният телевизор в продължение на няколко часа ще консумира непрекъснато електроенергия, той ще бъде и генератор на електромагнитни вълни, които се отразяват изключително негативно на качеството на съня.

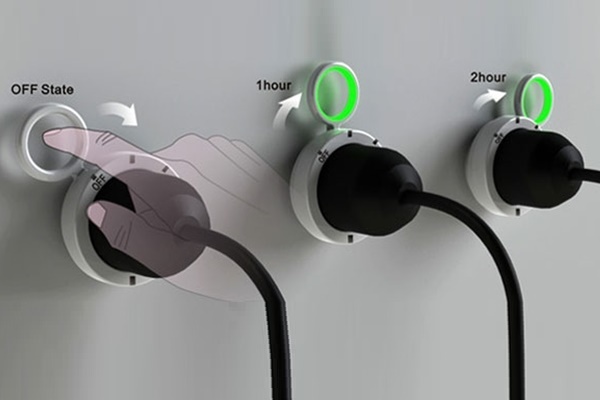

Контактът с таймер по принцип на функциониране до голяма степен прилича на реле за време: след изтичане на зададения от програмата времеви интервал той затваря/отваря контактите

Класификация на контакти-таймери

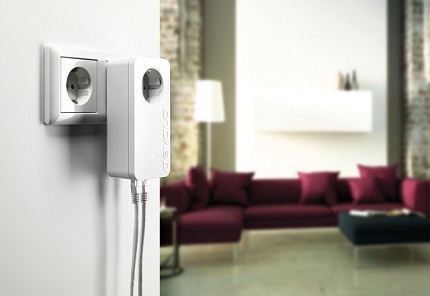

По същество, изключващите се контакти не могат да се разглеждат като такива в обичайния смисъл. За разлика от стационарните вградени блокове или надлъжни точки те наподобяват по-скоро блоков преходник. Уредът съчетава в себе си и контакт, и таймер.

В корпуса на такъв комутатор е предвидено изходно силово гнездо за възможност за свързване на щепсела на електроуреда, както и щепселна връзка, необходима за захранване от стационарна точка.

На корпуса на уредите има два щифта, подобни на тези, които има в електрическия щепсел. Електрозахранването на изходните контакти в такива устройства не се подава постоянно.

Програмируемите комутационни точки, работещи по принципа на релето, са предназначени да осигуряват свързване както на битова техника, така и на професионално оборудване в 220 V

Основният критерий за класификация на устройствата е диапазонът на регулиране и типът на използвания проводник. В зависимост от начина на задаване на интервала изключващите се контакти се делят на два типа: механични и цифрови. Всеки тип има свои сериозни предимства и присъщите му недостатъци.

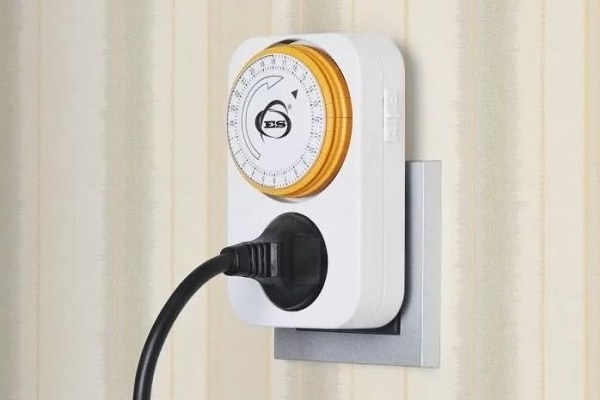

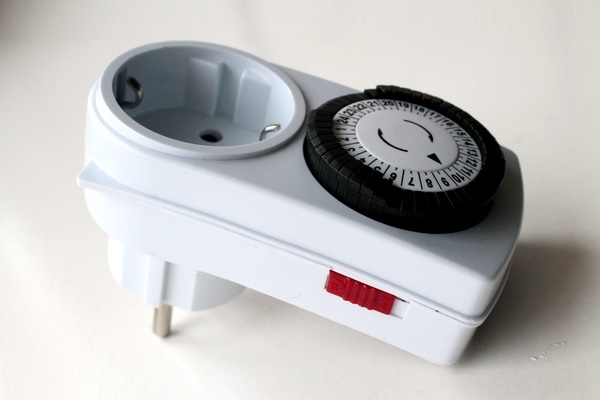

#1: Традиционни механични устройства

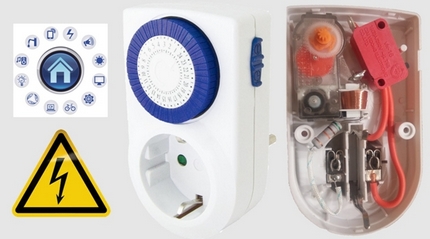

Моделите, произвеждани преди половин век, работеха чрез движение на механизъм, състоящ се от зъбни колела. Те се задвижваха под действие на спирална пружина. По същия принцип работят механичните часовници.

Моделите от съвременен образец са оборудвани с импулсен бавноходен електродвигател.

Благодарение на импулсния бавноходен електродвигател съвременните модели са по-малко шумни, но по-зависими от външен източник на електроенергия.

В основата на работата на устройствата е заложена традиционна механична схема за организация на управлението и контрола на работата на електрическата точка. Тя осигурява непрекъснато въртеливо движение на диска, под действието на което става затваряне и отваряне на контактите.

Въвеждането на програмни данни за работата на оборудването се задава посредством отделни сегменти-клавиши на поставената на корпуса времева скала. Всяка от клавишите отговаря за поверения точно на нея интервал от 15 или 30 минути.

За денонощие таймерът може да се включва дори на всеки четвърт час. Броят на циклите е ограничен от дискретността на задаване на времето, средно за денонощие той може да достигне до 96 пъти.

Задачата на таймера се състои в организиране на доставката на електроенергия към уреда при натискане на един от сегментите. В продажба има образци, в които за изключване на устройството комутационните бутони трябва да се „вдлъбнат“, а има и такива, при които клавишите трябва да се повдигат.

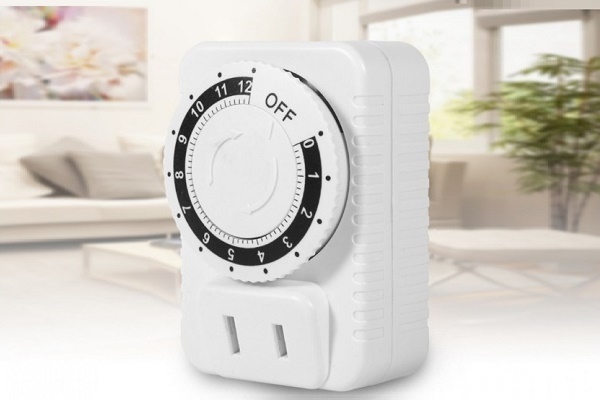

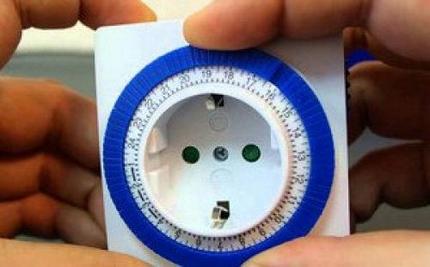

Повечето модели от механичен тип са оборудвани с кръгова времева скала, по външния контур на която е разположен ред от комутационни бутони.

С помощта на позиционния превключвател на устройството може да се превключва от програмируем режим в обикновен. Обикновено се монтира отстрани и се оборудва с устройство за светлинна индикация.

Принципът на управление на контактите с таймер от механична категория определи основния им недостатък. В тях не може да се извърши програмиране за повече от 24 часа. Това се дължи на факта, че скоростта на въртене на диска, оборудван с контакт, пряко зависи от предавателното число на редуктора, което намалява броя обороти на вала на импулсния електродвигател за една минута.

Теоретично съществуват начини, които позволяват да се накара изпълнителният диск да извършва оборот не за денонощие, а за 48 часа. Например: за това се увеличава броят на зъбните колела, като по този начин се усложнява редукторът, или се увеличава диаметърът на самия диск. Но такава модернизация се отразява на обемистостта на уреда, а затова на практика почти не се използва.

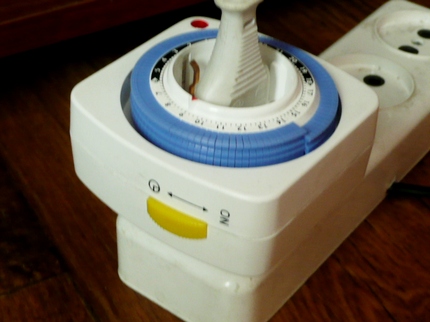

Още един съществен минус на механичните контакти, оборудвани с таймер, е зависимостта на техния изпълнителен диск от нормалната работа на външен източник на захранване.

Ако честотата на променливия ток по някаква причина се различава от номиналната стойност от 50 Hz, то механизмът започва да „избързва” напред или, напротив, да „изостава”.

Въпреки че зависимостта на механичното устройство от мрежовото напрежение може да се разглежда и като плюс. Дори при аварийно изключване на захранването механизмът все пак ще изпълни зададената програма, само че ще реализира задачата малко по-късно.

Как да направите собственоръчно реле за време за обикновен контакт, е описано подробно в една от популярните статии на нашия сайт.

#2: Електронни цифрови модели

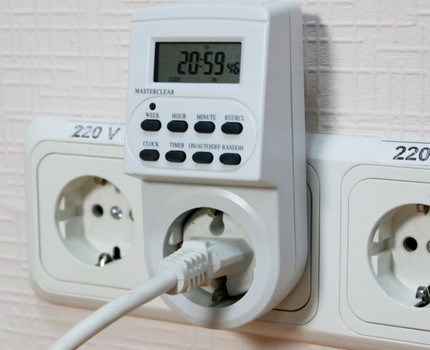

Електронните модели имат по-широк обхват на програмиране. Броят на вариациите може да достигне повече от сто.

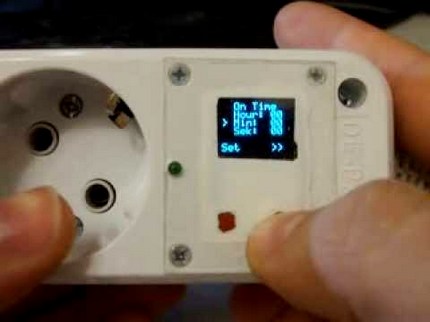

Устройствата от електронен тип работят благодарение на релейни схеми, управлението на които се осъществява от вграден програмируем микроконтролер.

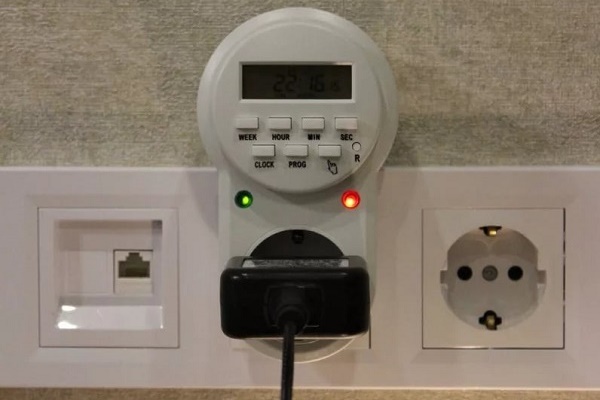

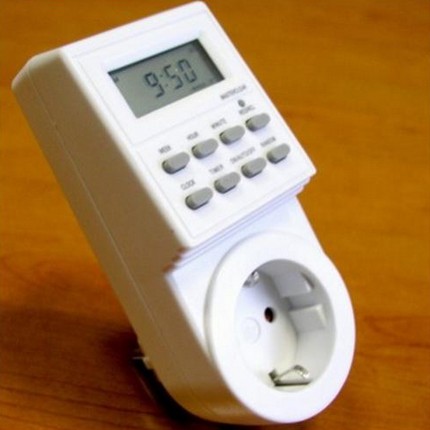

Програмирането на работата на устройството се осъществява посредством натискане на клавиши на блока, броят на които може да бъде от шест до десет. Контролът върху състоянието на уреда и неговия режим на работа се осъществява чрез дисплея.

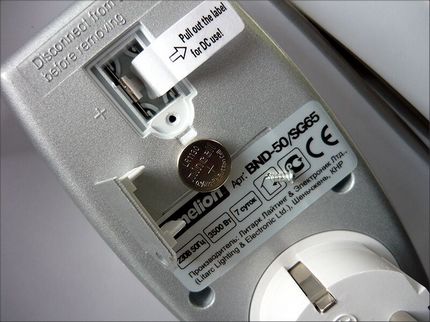

Изпълнителният двигател в електронните модели не зависи от външен източник на електрозахранване поради факта, че е оборудван с акумулатор, който изпълнява ролята на резервен аналог. Акумулаторът може да осигури автономна работа на устройството за период от 100 и повече часа.

В бъдеще, за да се презареди такъв акумулатор, е необходимо само за 12-14 часа да се свърже устройството към електрическата мрежа без товар.

В ситуация на аварийно изключване на електрозахранването, благодарение на включването на акумулатора, комутаторът не забелязва разлика и във всички случаи затваря контакта в определения период.

За разлика от механичните образци, при които интервалът на включване е ограничен до параметри от 15 и 30 минути, при електронните уреди програмирането на включване може да се извърши с точност до две секунди.

Основни функции на програмните клавиши:

• «Timer» – за въвеждане и потвърждаване на данни при 12- и 24-часова работа на устройството;
• «Hour, minute» – настройка на времето в съчетание с клавиша «Timer»;
• «Week» – избор и настройка за седмицата;
• «Rst/Rcl» – извършва отмяна и възстановяване на програмата;
• «On/auto/off» – избор на ръчен или автоматичен режим на работа.

В повечето модели присъства функция «Random». Функцията с плаващо изпреварване на таймера позволява включване на товара на контакта от две минути до половин час в произволен ред, като по този начин имитира присъствието на човек в помещението.

Включването на свързаните чрез устройството електроуреди не е обвързано с конкретно време, което може да обърка «наблюдателите», които се опитват да разберат дали има хора в дома.

На пазара са представени и модели, които поддържат настройка, както и запаметяване на режими на изключване/включване за отделни дни от седмицата. Например, модел ТМ-22 на компанията “Feron”.

Критерии за правилен избор

Практически във всички изделия от този тип товароносимостта е 16 А с честота 50 Hz за променлив ток 230 V. Но някои небрежни производители в стремежа си да спестят средства използват нискокачествени разединителни устройства. В тях проводниците не са проектирани за голям пусков ток, тъй като се отличават с малко напречно сечение.

Контакти-таймери със съмнително производство не бива да се използват за управление на полуторакиловатови бойлери и други консуматори с голяма мощност

При избора на контакт с таймер трябва да се ориентирате по редица параметри:

1. Максимално време за програмиране или диапазон от времеви интервали.
2. Точност на хода на часовника на уреда и максимална граница на времевата грешка при извършване на операции по комутиране.
3. Дискретност на задаване на времето за превключване (параметърът може да бъде от две секунди до половин час).
4. Товароносимост на уреда (какви са максимално допустимите комутируеми токове).
5. Максимален брой програмирани комутации на денонощие.

Всички технически характеристики са описани в паспорта на изделието. Имайте предвид, че активният и реактивният товар на оборудването, свързано чрез комутатора, не трябва да надвишава стойностите, посочени от производителя в приложената към контакта документация.

Пример: при включване на нагревателен уред с мощност 5 kW силата на тока ще бъде приблизително 25 А, което за 16-амперов контакт ще бъде пагубно.

Всеки от тези контакти е снабден с параметри, осигуряващи необходимото ниво на защита. В продажба се срещат модели, оборудвани с прахо- и влагоустойчив корпус, снабдени с предпазни капаци и капачета.

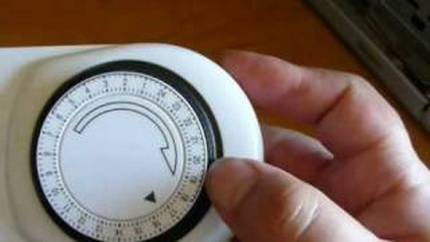

Когато избирате модел, обръщайте внимание за колко и каква продължителност на интервалите на включване/изключване са проектирани.

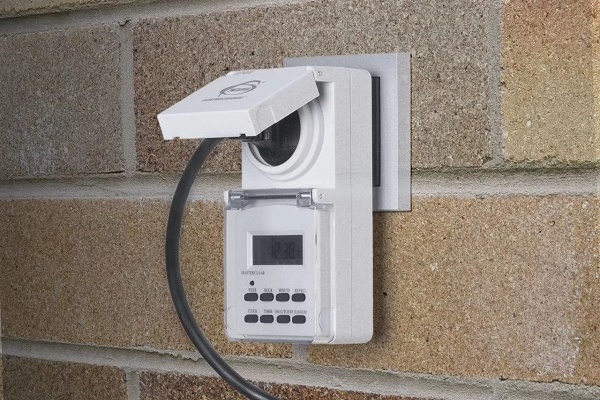

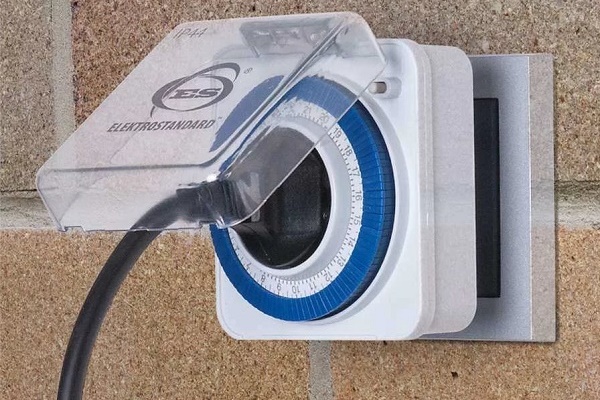

Ако планирате да използвате комутатори на открито, трябва да избирате изделия с влагозащитен корпус, чийто IP параметър е 44, 54 или 65. Водете се от принципа – колкото по-висок е IP, толкова по-добра е защитата. Благодарение на термо- и влагоустойчивото покритие на корпусите, тези уреди могат да работят в температурен диапазон от -10 до +40°C.

Когато избирате контакт за дома, в който има малки любознателни деца, трябва да разгледате вариант за закупуване на уред, оборудван с функция „защита от деца“. Устройствата от този тип са оборудвани с специални плъзгачи, които предотвратяват пряк допир на чужди предмети с електрическите контакти.

Ако се ориентирате по производителите, на руския пазар най-голяма популярност има продукцията на водещите търговски марки: «Legrand», «ABB», «Berker», «Wessen», «Schneider Electric».

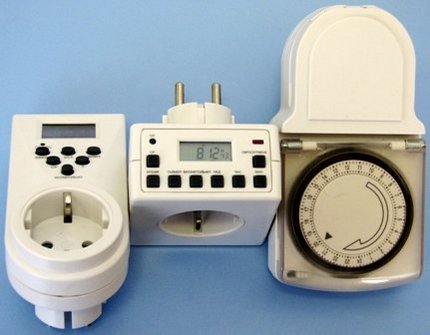

От по-бюджетните модели трябва да разгледате продукцията на търговските марки «Feron Company» и «Expert», които по качество не отстъпват по нищо на европейските производители.

Ценовият диапазон на автоматично изключващите се контакти е широк. Цената на механичните модели стартира от 2,50 € нагоре. Цифровите автоматични контакти с таймер струват от 5 € нагоре.

За интелигентните контакти с дистанционно управление и насоките за техния избор можете да прочетете тук.

Особености на инсталиране на изключващи се контакти

За програмиране на механичен контакт трябва да се извършат редица манипулации:

1. Чрез завъртане на колелото настройте текущото време.
2. Ориентирайки се по циферблата, с помощта на сегменти задайте желаното време за включване на уреда.
3. Включете и свържете към захранването самия уред, така че да започне да изпълнява поставената пред него задача.

Принципът на настройка при механичен контакт с таймер за изключване е идентичен.

Процесът на програмиране на контакт с електронен таймер е по-сложен.

Преди употреба на устройството трябва подробно да проучите инструкцията към него, тъй като еднаквите по предназначение ключове могат значително да се различават по начина на програмиране

Програмирането на устройството се извършва в следната последователност.

1. Уредът се включва към мрежата, така че вградената батерия да се зареди. Времето за зареждане зависи от производителя. То е посочено в паспорта.
2. Активирате включването и задавате текущото време и ден от седмицата, както и начинът им на показване. При необходимост изчиствате паметта на устройството, като използвате функцията «Master Clear».
3. С помощта на системата за програмиране 24/7 задавате таймера. При задаване на времето за включване и изключване можете да поставите всеки ден или всякакви други комбинации.
4. За завършване на настройката на режима повторно натискате клавиша «Time» и излизате на дисплея с текущото време.
5. Включвате розетката в мрежата и свързвате към нея товара.

При извършване на настройката трябва да се уверите, че зададените програми не се застъпват една с друга. В противен случай при задаване на две взаимноизключващи се настройки, приоритет ще има тази, която съответства на варианта «Off» пред настройката «On».

Така например, като зададете в първия блок включване на розетката за период от 12 до 22 часа, а във втория за същия ден, но от 15 до 19 часа, в резултат таймерът ще се включи в 12 на обяд и ще се изключи в 19 вечерта, въпреки че по програмата на втория блок той трябва да работи до 22 през нощта.

Като цяло настройката на автоматичните розетки не предизвиква особени трудности. За по-коректна работа на уредите трябва само да не забравяте да превключвате часовете в тях на зимен и летен режим на работа.

Изводи и полезно видео по темата

Клип #1. Принципи на действие на механична розетка с денонощен таймер:

Клип #2. Обзор на предлаганите за продажба популярни модели розетки с таймер:

Автоматичната розетка с таймер – евтин и същевременно ефективен вариант за автоматизиране на режимите на електрозахранване на частни жилища. Придобиването на цифров уред е оправдано, когато наистина трябва да се задават сложни алгоритми за включване и автоматично да се изпълнява седмична програма.

При изпълнение на еднакво разписание всеки ден, не си струва да надплащате, като се ограничите с инсталиране на механичен уред с денонощни електромеханични часовници.

Очакваме вашите разкази за опита с използването на умни розетки. Можете да напишете коментар в блока, разположен по-долу. Тук, моля, задавайте въпроси и споделяйте новини в областта на производството на розетки с таймер.
