Влагозащитени контакти: преглед на възможностите, къде да се използват и как да се изберат

Пазарът на електрически аксесоари в момента учудва с изобилието от електроинсталационни изделия, способни да работят отлично в специфични експлоатационни условия. Сред подобни предложения фигурират влагозащитените контакти. Струва си да се запознаете с техните предимства и особености преди покупка. Съгласни ли сте?

Ние предлагаме достоверна информация за спецификата на устройството и експлоатацията на контакти за помещения с повишено и нестабилно ниво на влажност. При нас ще научите как да подберете устройство по степен на защита, как да прочетете маркировката на изделието. Ще ви запознаем с водещите производители в сегмента.

Подробно описание на контактите за работа в условия на пряк и косвен контакт с вода е допълнено със схеми, подборки от фото-илюстрации, видео-презентация и монтажна инструкция.

Класификация на електрическите контакти

Контактът представлява стандартизиран щепселен съединител за свързване на битови инструменти и уреди, промишлени инсталации и машини.

За да подберете правилно контакт за помещение, е необходимо да имате поне начална представа за разновидностите на контактите и да вземете предвид няколко фактора по време на подбора на контакти за помещения.

Специалистите в областта на електропроводката различават голям брой типове и видове контактни изделия, които могат да бъдат групирани в няколко класа:

1. По тип на монтиране. Делят се на надземни и скрити. Първите се използват активно в помощни, стопански и промишлени помещения. Те се прилагат при изграждане на ретро-електрическа инсталация в вили от дървен материал или трупи. Вторите се монтират в пространства, където основното внимание е насочено към интериора, а именно липсата на каквито и да е издадени елементи по стените на жилищните помещения.
2. По брой на гнездата в контактния панел. Най-разпространени са изделията с едно, две и три гнезда. Има изделия с брой гнезда от четири и повече. От това зависи броят на едновременно включените и работещи уреди в стаята.

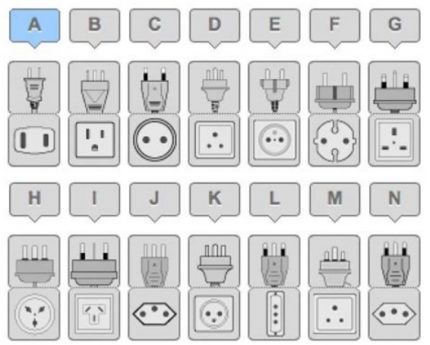

3. По тип на щепселния съединител. За разделяне на типични групи се използва маркировка с латински букви. На територията на страните от постсъветското пространство са в употреба C, E и F. Въпреки че в света съществуват не по-малко от 13 различни вида контактни щепсели и съответно контакти за тях.

Говорейки за съпътстващите фактори, също така е необходимо да се помни за напрежението на захранващата мрежа, в която монтираме контакта: 220 или 380 V. 220 V се използва за битови уреди, а 380 V често се използва за захранване на всевъзможни инсталации, машини, съоръжения и т.н.

В постсъветското пространство са разпространени контакти от немски тип, съответстващи на стандартите на европейското водоснабдяване

По време на процеса на подбор може да се обърне внимание на цветовата палитра на готовото изделие и особено трябва да се обърне внимание на фирмата-производител. Настоятелно не препоръчваме да купувате евтини контакти – това говори за наличие на евтини материали в конструкцията, което пряко влияе на безопасността и надеждността на изделието.

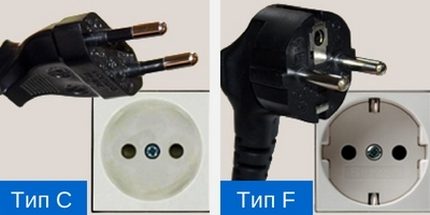

Всички щепселни съединители (C, E и F) за Източна Европа имат почти еднакъв диаметър (разлика от 0.5 mm) на отворите за щепсела и еднакво разстояние между контактите, поради което те са почти взаимозаменяеми.

Особености на влагозащитените устройства

Както беше отбелязано по-горе, пазарът на електрически обков е представен от широк спектър от контактни изделия, които отговарят на почти всички технически изисквания и дори на защита от влага и прах.

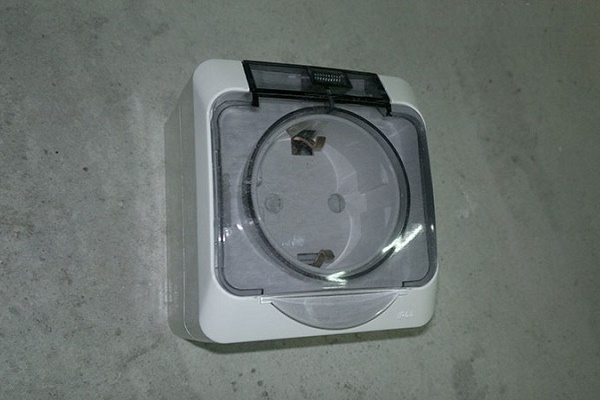

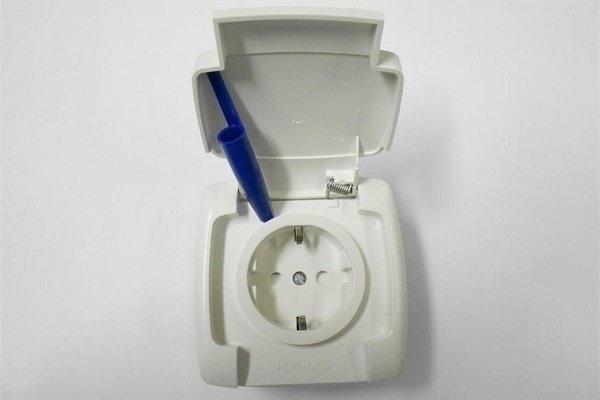

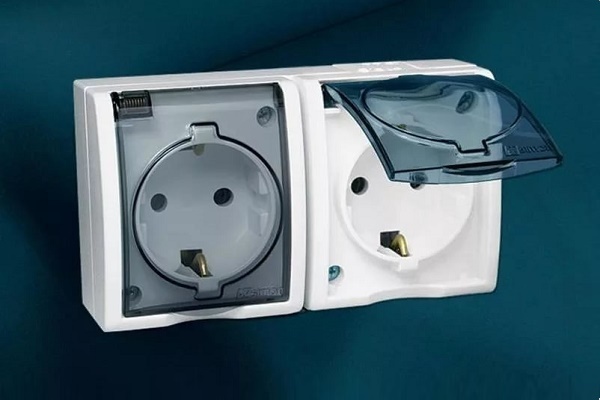

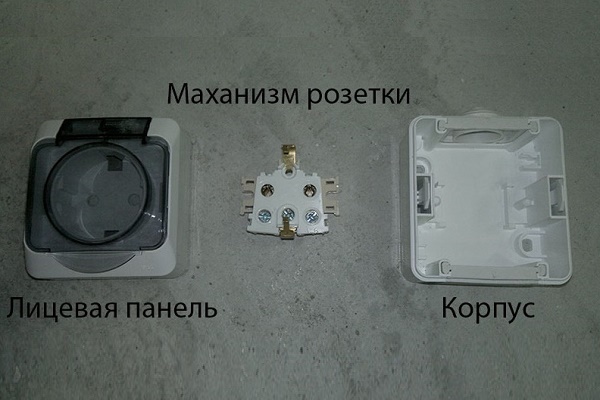

Такива контакти имат особена конструкция: здрав корпус, защитен клапан-капак, изолиран клемник, контактна група и задължително заземяване.

В по-голямата си част, влагозащитените контакти не се отличават с блестящ и неповторим дизайн, но поради това не престават да бъдат толкова необходими и безопасни “неща” в домакинството.

Корпусите и капаците на такива контакти се изработват от специални полимерни свръхздрави пластмаси, които са способни да устоят на влага и ниски температури. Клемникът също може да бъде от пластмаса или високоякостна керамика.

Контактната група и “венчелистчетата” на заземлението се изработват от легирани сплави от стомана и месинг, което позволява да има надеждна и безопасна връзка на контактите с щепселния съединител на електрическия уред.

Това корозионноустойчиво изделие е способно да работи в най-екстремни метеорологични условия, с директен контакт с капки и струи вода.

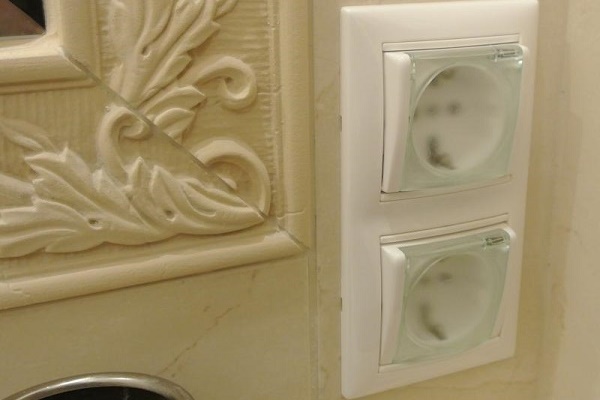

Типичният влагоустойчив контакт има различен форм-фактор, в повечето случаи включва вдлъбнатина на корпуса за щепсела и защитен капак. Вдлъбнатината защитава контакта от странично влияние на водата, а капакът – от директно проникване на влага в отворите на контакта.

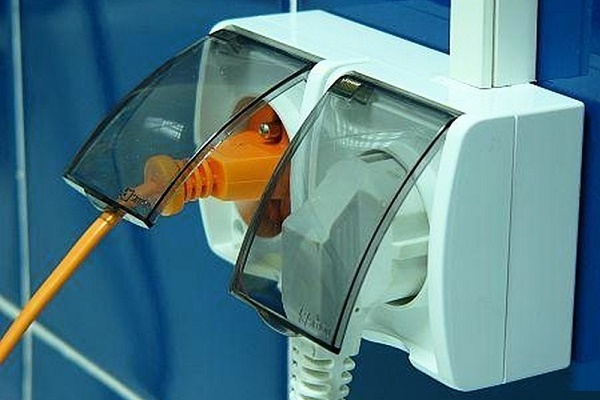

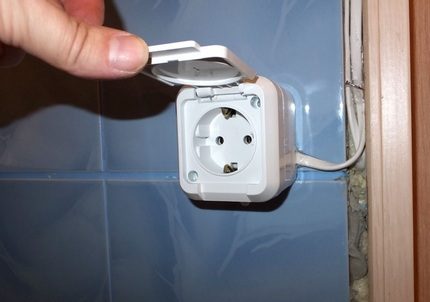

Капакът на влагоустойчивия контакт се изработва от плътна/прозрачна PVC-пластмаса, каучук, силиконов материал. Той се закрепва към корпуса на изделието с помощта на пружини, ключалки или от самия материал в случай на капак от гума.

Освен това, корпусът и капакът на контакта предпазват клемника от проникване на прах и други абразивни частици, които могат да повлияят негативно на състоянието на електрическия контакт между захранващата мрежа и електрическото устройство.

За сравняване на степента на защита от влага и прах по отношение на обвивката на дадено изделие се използва така нареченият параметър – Ingress Protection (IP).

Степен на защита на обвивката

Защитата на обвивката или корпуса на всяко устройство, което има вътре в себе си електрически части/елементи, е една от основните характеристики на готовото изделие съгласно международните стандарти IEC60529 (DIN40050, ГОСТ14254).

Във всеки случай, всеки битов електрически уред и промишлено оборудване трябва да има определена степен на защита на обвивката, която се определя от стандартизиран 4-символен код IPХХ, където:

• IP – означава самото понятие за ниво на защита на оборудването;
• първият числов символ Х установява степента на защита от проникване на прах и частици;
• вторият числов символ Х установява степента на защита от проникване на влага и вода.

Освен това, в маркировката на оборудването съществува още един допълнителен буквен символ, който говори за степента на защита на човека от достъп до опасни детайли и части на същото оборудване. Но по отношение на влагозащитените контакти той не се използва.

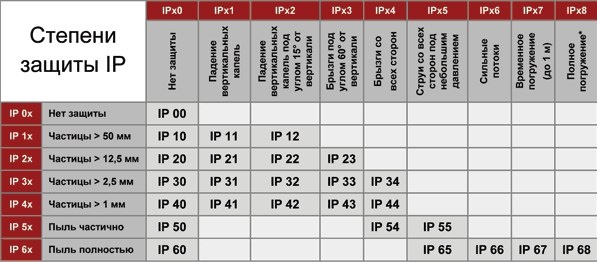

Таблицата за маркировка на степента на защита на корпуса е практическо ръководство за избор на IP степен. Достатъчно е да се определи какъв тип защита на корпуса е необходим (+)

За първия цифров символ имаме 7 степени на защита:

• 0 – защита липсва;
• 1-4 – защита от големи тела (парчета проводник, части от кабел, остатъци от изолация, гайки, шайби, болтове) и органични частици (камъни, пръст, пясък) с диаметър над 1 мм;
• 5 – защита от прах, съществува вероятност за проникване на частици вътре в устройството, която не нарушава нормалната му експлоатация;
• 6 – защита от прах, частиците не проникват вътре в устройството.

За втория цифров символ имаме 9 степени на защита, но нас интересуват само вариантите от 3 до 6:

• 3 и 4 – защита от пръски и капки дъжд;
• 5 – защита от водна струя, която не нарушава нормалната му експлоатация;
• 6 – защита от силна водна струя, която не нарушава нормалната му експлоатация.

За влагоустойчивите контакти, които се монтират в помещение, съществуват няколко типични маркировки за защита на корпуса, например IP44 или IP45.

За външни влагоустойчиви контакти от открит тип – IP54/55, но най-разпространените и широко използвани са маркировките от клас IP65/66, които се препоръчва да се закупуват за външно приложение.

Приложение на защитените от влага контакти

По отношение на използването на обикновени контакти практически не възникват въпроси – където трябва, там ги поставяме.

Но друг е въпросът с влагозащитения контакт – особен клас контакти, които се прилагат в особени случаи, а именно:

• банни помещения и санитарни възли на апартаменти (домове);
• козметологични центрове и фитнес клубове, където са предвидени водни процедури, сауни, бани, парни бани, душове;
• басейни и развлекателни центрове от типа на делфинариуми, аквапаркове и т.н.;
• “външно” приложение (на външната част на сгради) и на промишлени обекти.

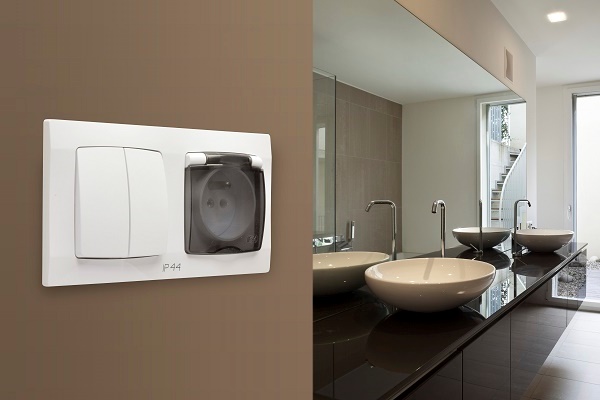

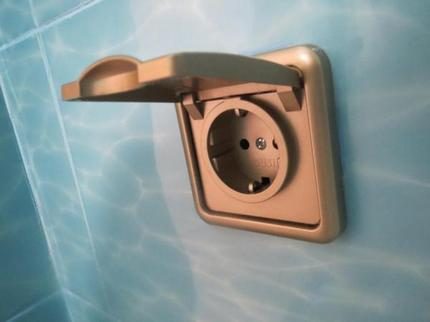

Банята на класически апартамент отдавна престана да бъде архаично помещение само с мивка и чугунена вана, сега това е високотехнологично помещение, в което се инсталират “перални”, хидромасажи, джакузита, бойлери, електрически абсорбатори и сушилни.

Не забравяйте за необходимостта от наличие на контакт за сешоар, маша, електрическа самобръсначка и много други. Банята и тоалетната също се нуждаят от такива елементарни неща като електрически аспиратор и сушилня за ръце след миене. Всичко това “добро” трябва да се захранва от надежден източник – електрическата мрежа чрез влагоустойчив контакт.

Съвременните салони за красота и спортни фитнес клубове предлагат повече от широк спектър козметологични и оздравителни услуги, които включват водни процедури.

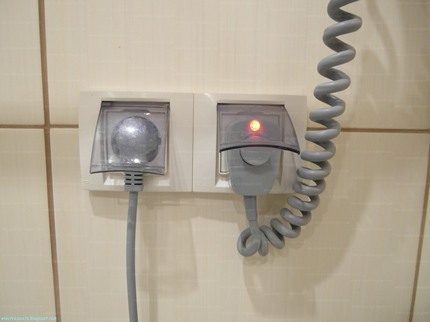

За безопасното осигуряване на такива услуги се използват влагоустойчиви контакти, в които се включва обширен списък от електрически уреди и оборудване: започвайки от сушилня до тръбен електронагревател (ТЕН) за “подгряване” на камъни в сауната.

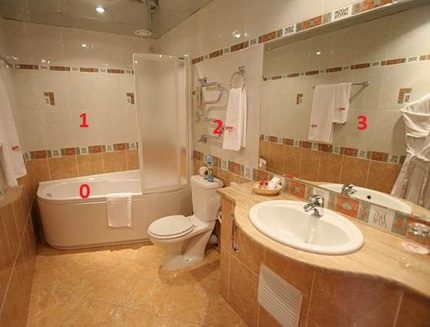

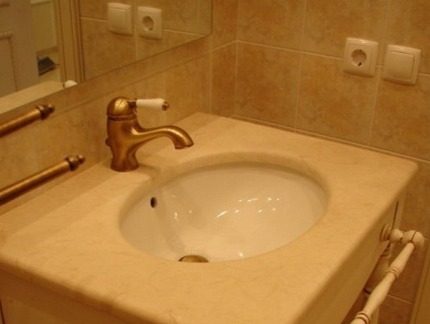

Пространството на банята има няколко зони с риск от наличие на електроуреди, затова специалистите препоръчват да се монтират контакти в зони 2 и 3

За необходимостта от влагоустойчиви контакти в басейн или аквапарк няма нужда дори да се говори. Невъзможно е нормално и най-вече безопасно да се включи който и да е водоколен помпа или друг нагнетателен агрегат за осигуряване на циркулация на вода в резервоара или за наличие на необходимата сила на водния поток на атракциона.

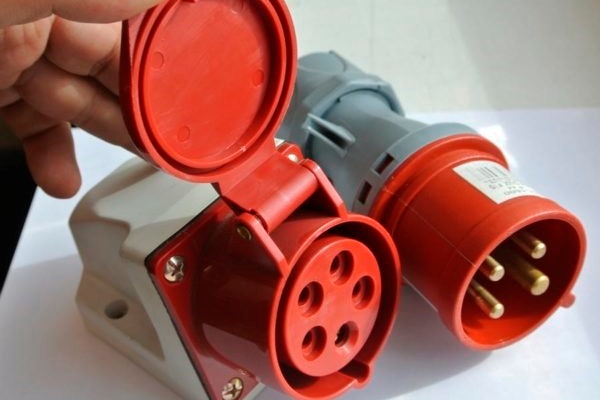

Огромно количество промишлено оборудване работи от електрическата мрежа в най-екстремни метеорологични условия на околната среда или с наличие на течност вътре в агрегата.

За да се изключи систематичното или случайно негативно влияние на влагата върху електрическата връзка между захранващата мрежа и оборудването, навсякъде се използват влагоустойчиви контакти с максимален клас на защита на корпуса.

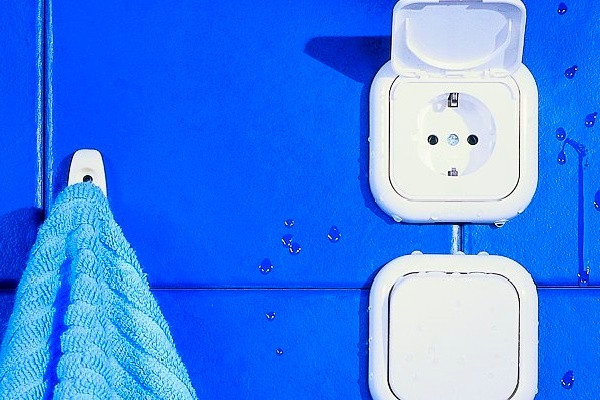

Често влагоустойчив контакт се инсталира до електрическия ключ за осветление, който също трябва да има аналогичен клас на защита от влага и вода

Общи правила за безопасност

Ясно е, че за безопасно използване на битови уреди и помощно оборудване трябва да се спазват тривиални правила за безопасност по време на включване и изключване на електроуреда към контакта.

Например, преди да включите щепсела в контакта, огледайте кухината на контактния отвор и се уверете, че в контакта няма чужди предмети, а също така отсъства сажди и “тъмни” петна по повърхността на контакта и до нея по повърхността на стената, където е инсталиран.

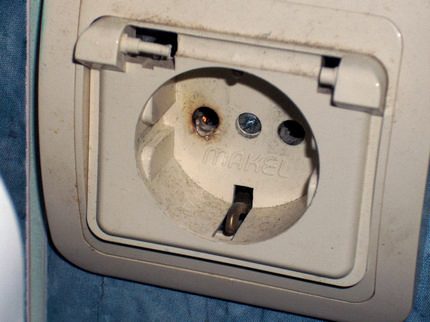

Ако на повърхността се виждат явни признаци на “прегаряне”, трябва незабавно да прекратите всякакви опити за включване на електрическото устройство в мрежата и да изключите главния прекъсвач. След това да извършите подмяна на контакта.

След това огледайте самия проводник на електроуреда и щепсела, проверете за липса на оголени части на проводника и потъмняване на кабела. Ако откриете горепосочените фактори, откажете се от използването на този електроуред и извикайте специалист. Или сами проверете неизправността, ако имате съответните умения.

При изключване на щепсела от контакта, се препоръчва да придържате със свободната си ръка повърхността на външния панел на контакта и плавно да извадите щепсела от контакта. Ако рязко “издърпате” щепсела от контакта, можете “изтръгнете” клемника от гнездото.

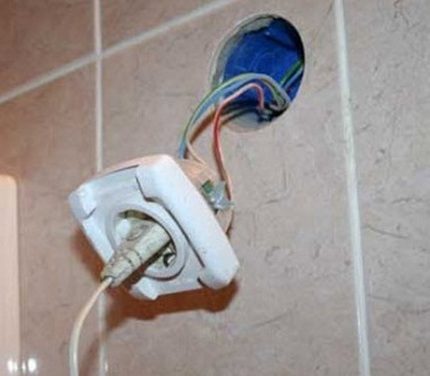

В никакъв случай не се опитвайте да върнете контакта на мястото му. Първо трябва да изключите електрическата мрежа на разпределителното табло, след това да изключите уреда, да свалите външния панел на контакта и едва тогава да върнете клемника в гнездото на контакта.

На всички е известно, че водата е отлично вещество за предаване на електрически заряд, следователно е необходимо да се избягва всякакъв контакт на влагата с токопроводящия елемент на мрежата, какъвто е контактът. Въпреки че самият контакт е защитен от влага, това не означава, че електричеството не може да повлияе на човешкото здраве.

Ако откриете вода в близост до контакта, настоятелно препоръчваме напълно да изключите захранващата мрежа в цялото помещение, например на разпределителното табло, и да извикате специалист.

Ориентири за избор на устройство за баня

Преминаваме директно към самия алгоритъм за подбор и инсталиране на влагоустойчиви контакти за нашата баня. Както вече беше отбелязано, класическата съвременна баня е помещение, в което е съсредоточено достатъчно количество електрически уреди и устройства.

За да не сгрешите в избора на електроинсталационно изделие, трябва да вземете предвид:

1. Клас на защита на контакта. Минимум – клас IPX4, оптимално – клас IPX5 или IPX6, всичко равно на или по-голямо от 7 не е рационално да се купува.
2. Дизайн, цвят и форма. Както се казва: “За вкуса и цвета няма другари”. При избора на контакт за банята, трябва да се вземе предвид размерът, формата, наличието на капак, задния панел и друго, за да се впише хармонично изделието в общата атмосфера на помещението.
3. Брой гнезда. За еталон се счита използването на два многоблокови контактни гнезда. Едното се използва за свързване на голямо оборудване (автоматична перална машина, хидромасажни и други водно-терапевтични системи), второто – за “малки” електрически битови уреди (сешоар, бръснач, сушилня, аспиратор, допълнително осветление на помещението).
4. Отделен автоматичен прекъсвач. При инсталиране на влагоустойчиви контакти в банята, трябва да се предвиди отделна захранваща линия за тях. Освен това, свържете всички тези контакти чрез блок за аварийно изключване в разпределителното табло. Контактите задължително трябва да имат заземяване.

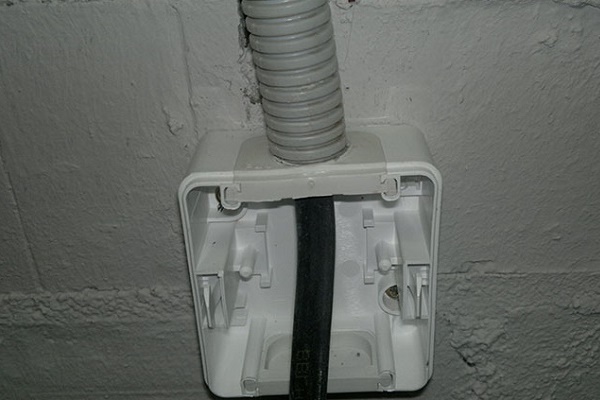

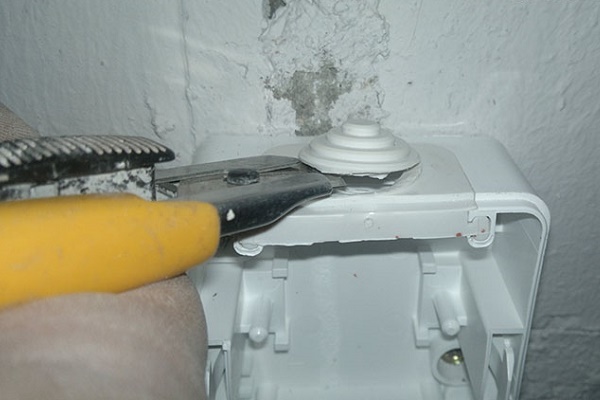

Към електрическото окабеляване също има специални изисквания. Материалът на силовите проводници е мед, полагането на кабела в стената е само при наличие на специална ПВХ-кутия.

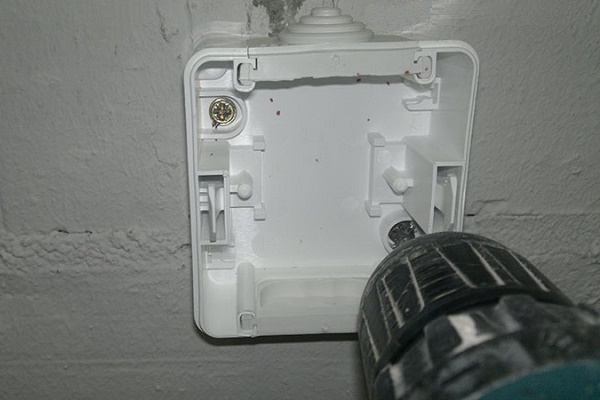

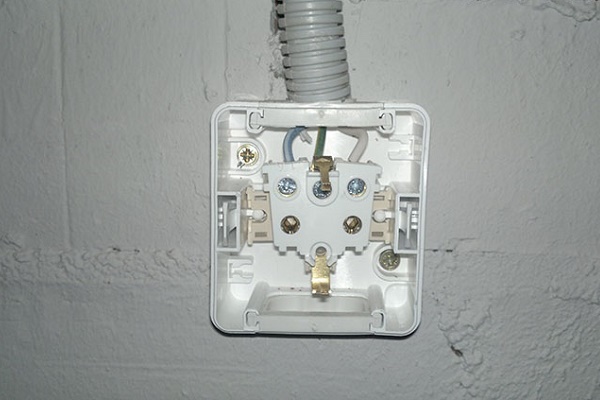

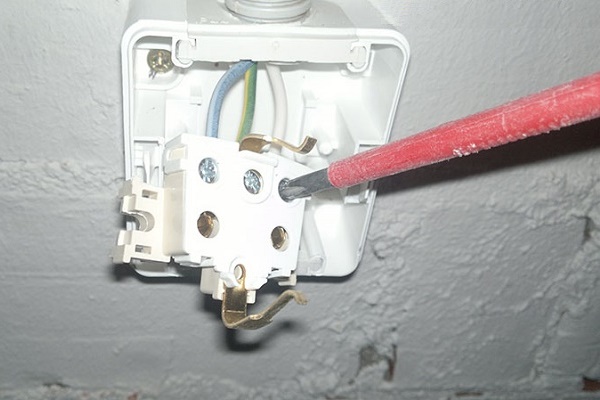

Монтажът на водоустойчиви контакти се извършва по правилото 60, тоест изделието трябва да се разположи на разстояние от пода, ъгъла на стената, мивката, възможното падане на воден поток минимум 60 см.

Струва си да се отбележи, че горепосочените разсъждения могат лесно да се прилагат за избор и монтаж на влагозащитени контакти в помощните помещения на частна къща, подземни хранилища, гаражи и т.н. Може да се изключи само изискването за дизайн и „красота“ по отношение на външния декоративен панел на контакта.

Контакти за работа на открито

Ако сте собственик на частна къща, крайградско имение или обикновени 6 декара с фургон, тогава няма нужда да говорим за разнообразието от ситуации, когато „под ръка“ е необходим обикновен контакт. За да избегнете закупуването на 100-метрови удължители, рационално е да инсталирате необходимия брой контакти на външната страна на всеки обект.

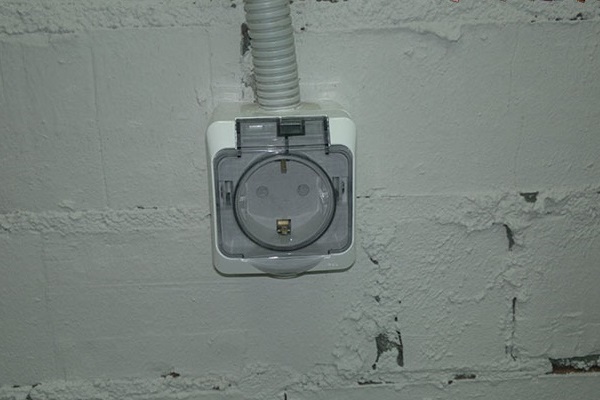

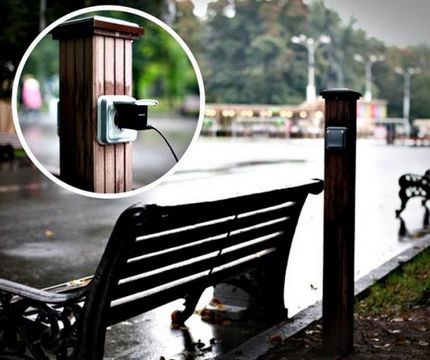

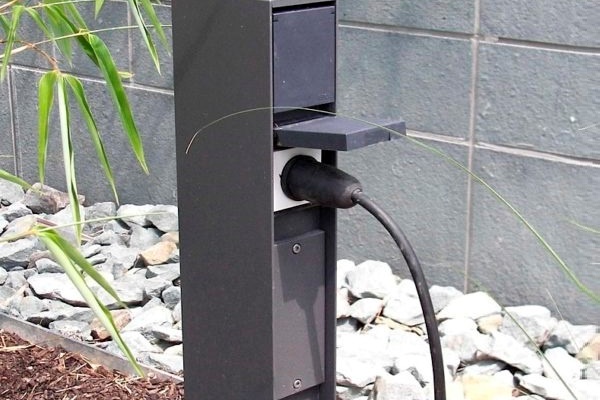

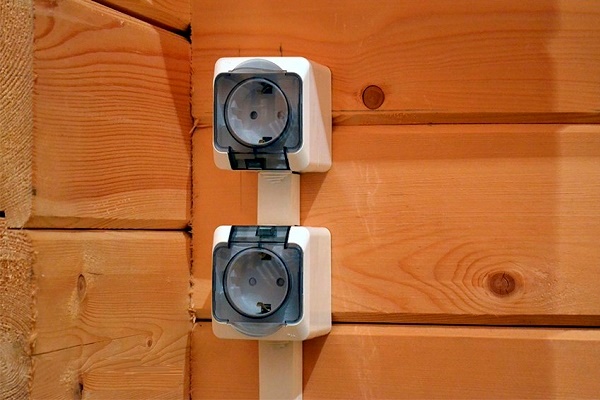

Влагозащитените контактни блокове могат да се инсталират практически навсякъде: стена на сграда, на дървена опора на беседка, на „палубата“ на мини-басейн, вътре в каменна/тухлена опора на ограда, на външната страна на стената на гараж или друго помощно помещение.

Иновативните технологии проникват навсякъде и все повече, не изостават в това отношение дори такива обществени места като паркове, градини, крайбрежни алеи. Сега няма нужда да бягате вкъщи, за да заредите любимото си устройство.

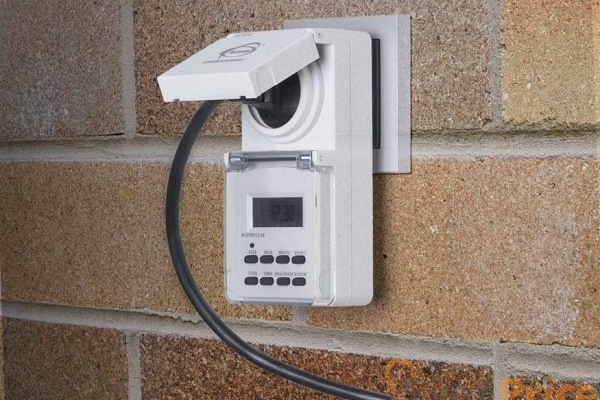

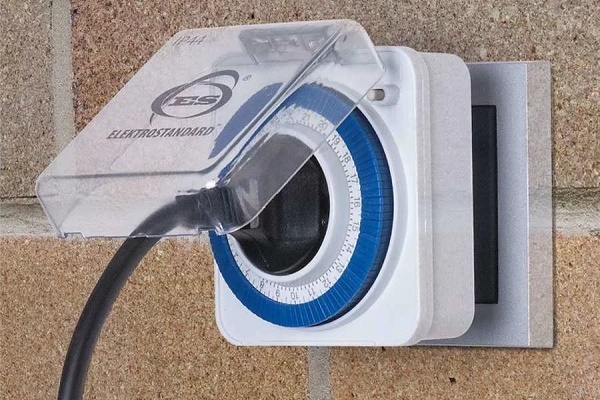

В такива контактни гнезда лесно могат да се свързват почти всеки електрически инструмент или специално оборудване, което е по-икономично по отношение на потреблението на енергия за разлика от устройствата с бензинови и дизелови двигатели.

Например, в контакта включваме електрически трион, електрически ножици-секатори, електрически мангал и фурна, потопяема помпа и нагнетателен воден/въздушен компресор. Преминаваме към пасивна почивка – в такива контакти лесно включваме външна аудио система, телевизионен панел и много други неща.

Независимо от целта на експлоатацията на „външния“ контакт, препоръчваме да се придържате към някои забележки относно избора на място и начина на монтиране на електрическия контакт:

• контакта е желателно да се монтира под всяка издатина или козирка;
• височина от повърхността на земята минимум 75-80 см (като отчитаме възможното ниво на снежната покривка);
• кабелът за контакта трябва да бъде със защитно заземяване;
• подвеждането на проводника към контакта да бъде изключително отдолу – това ще позволи на стичащата се вода да не попадне вътре в електрическото оборудване.

Вътре в контакта трябва да бъдат предвидени защитни мембрани, а контактната група изработена от бронз или някаква медна сплав. Такъв „външен“ влагоустойчив контакт се интегрира в индивидуален пакетник – това ще позволи да се обезопаси останалата част от електрическата мрежа в случай на неизправност.

Изводи и полезно видео по темата

Достоен пример за правилния подбор и монтаж на влагоустойчив двоен контакт с коректно свързване към отделен автоматичен прекъсвач:

Следващото видео е представено единствено като запознаване с напреднали технологии в областта на производството на компоненти за електропроводка:

С отлични характеристики на здравина, надеждност и безопасност разполагат готовите изделия от популярните компании-производители LEGRAND, SCHNEIDER ELECTRIC и BERKER.

Също така е възможно да се закупува обков от шведската ABB и немската GIRA, но при тези фирми цената е малко по-скъпа поради използването в производството на продукцията на доста скъпи материали, включително бронз и позлатени метали.

Очакваме вашите разкази за избора на контакти за монтаж в санитарни възли и басейни. Пишете, моля, в блока, разположен долу, под текста на статията. Тук задавайте въпроси и коментирайте предложения за запознаване материал.
