Преглед на потопяемата помпа “Малъш”: схема на агрегата, характеристики, правила за експлоатация

На много собственици на вили и частни стопанства, които не са свързани с централизирано водоснабдяване, е добре познат проблемът с осигуряването на вода за дома и прилежащия парцел.

Частично решаването на този проблем може да се подпомогне от потопяемата помпа “Малъш”, която макар и да не е мощно устройство, способно да изпомпва вода от артезиански кладенци, но се справя отлично с подаването на вода от шахтови кладенци, плитки сондажи и открити водоеми.

На тези, които тепърва планират да изградят автономно водоснабдяване, както и на потребителите на помпено оборудване ще бъде полезно да научат за устройството, принципа на работа и правилата за експлоатация на агрегата. Ще опишем подробно как да монтирате “Малъш” в сондажа и да осигурите неговата непрекъсната работа.

Предназначение на дълбочинната вибрационна помпа

Потопяемите помпи от серията “Малъш” се произвеждат от руското предприятие Ливгидромаш, чиято история наброява почти седемдесет години. За това време от конвейера на завода са слезли над три милиона броя различно помпено оборудване.

Въпреки широкия избор на потопяеми агрегати, които днес предлага пазарът, много потребители избират продукцията на Ливенския завод. И това не е случайно, помпите “Малъш”, благодарение на добрите си технически характеристики, удобството при експлоатация и ниската цена, с чест издържат на конкуренцията.

Помпа Малъш – достъпен и лесен за обслужване агрегат, позволяващ да се осигури вода за вилни имоти, в които липсва централизиран водопровод

Малък по размери (до 255 мм) и тегло (до 3,4 кг) уред, който с лекота се справя с цял ред поставени задачи.

Той ще осигури:

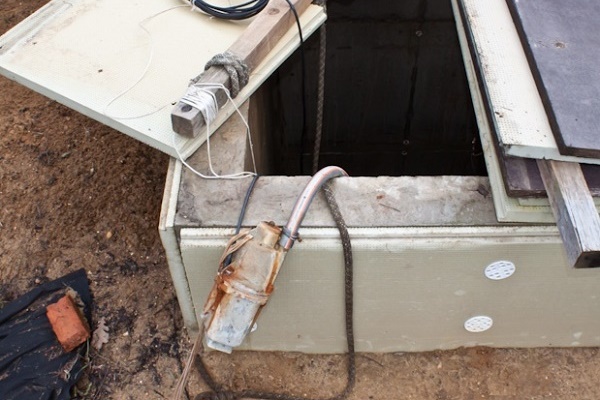

• непрекъснато подаване на вода от сондажи и шахтови кладенци, с вътрешен диаметър 8 – 11 см, както и от всякакви водоеми с температура на водата не по-висока от 35 градуса;
• препомпване на вода от открити източници, разположени на разстояние повече от сто метра от дома или вилата;
• транспортиране на вода от акумулиращия резервоар директно в домашната водопроводна система;
• формиране на воден запас за обилно поливане на растения на открито или в оранжерия, за поддържане на територията и други битови цели;

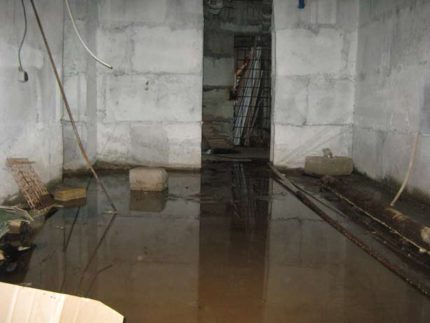

• изпомпване на вода от мазета при наводняването им от приливни води;
• пълнене на вилни басейни и източване на вода;
• изпомпване на мръсна вода от тинест или наскоро пробит водоприемник.

Трябва да се има предвид, че “Малъш” може да работи продуктивно само ако количеството на механичните примеси не надвишава 0,01%. При изпомпване на вода от силно тинести източници, както и от реки със значително съдържание на пясък, е необходимо да се приложи филтрационна система.

Електрическата помпа може да се използва за аварийно изпомпване на вода от наводнени помещения. За да се избегнат механични повреди, под нея трябва да се постави гумен лист.

Преглед на моделната гама помпи и техните разлики

Съществуват три основни модела потопяема помпа, които имат незначителни разлики в техническите параметри, както и различна (горна или долна) система за водозахващане, поради което сферата на приложение е малко по-различна.

Модификациите на потопяеми помпи с логотип Малъш се произвеждат с долен и горен вариант на водозахващане. В зависимост от модела могат да работят в сондажи с вътрешен диаметър от 80 до 110 мм.

Базов модел: особености и характеристики

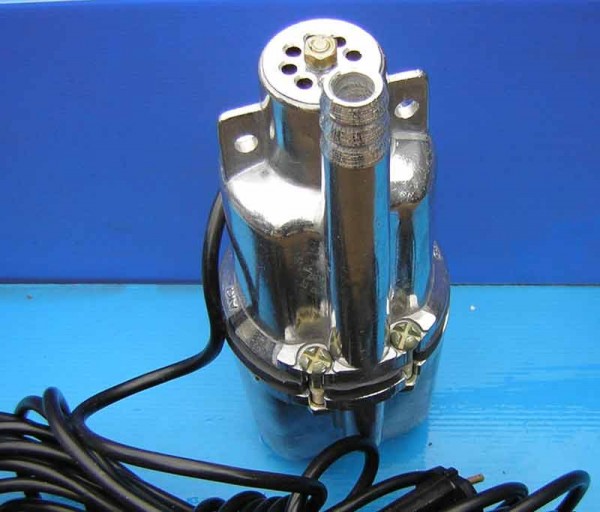

Класическата помпа Малъш се произвежда с долен водозахват, благодарение на което тя:

• подава вода най-ефективно от открити водоеми, разположени на големи разстояния,
• справя се отлично с изсушаването на наводнени долни етажи и мазета на сгради,
• може да изпомпи вода до минимално възможното ниво.

В същото време при долно разположение на тръбите, извършващи засмукване на течността, е възможно попадане вътре в агрегата на частици пясък, което може да доведе до повреда на уреда. Затова не се препоръчва използването му в силно замърсени водоеми без инсталиране на специални филтри.

Помпата Малъш в базово изпълнение се произвежда с долен водозахват. За да се предотврати попадане на отпадъци в резервоара, се препоръчва тя да се монтира на разстояние не по-малко от метър от дъното на водоема (+)

Помпата с маркировка «К» по същество е същата като “Малъш”, но с вградена допълнителна термозащита.

В корпуса му е инсталирано термореле, което изключва устройството при прегряване. Моделът е удобен, тъй като уредът може да се остави да работи без надзор за доста дълъг период от време, без да се притеснявате, че ще изгори.

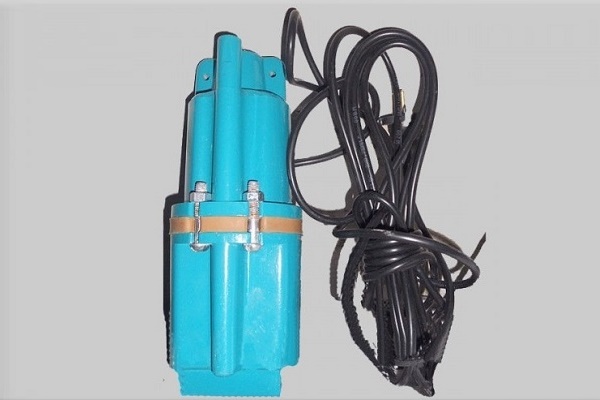

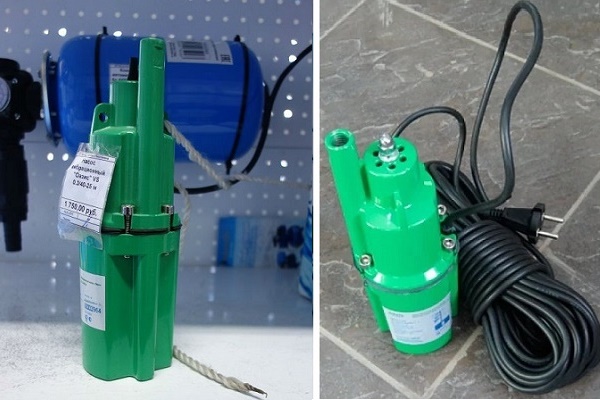

Устройство с маркировкой “П” информира, че корпусът му е от пластмаса, ако маркировката липсва, той е от алуминий. Струва си да се отбележи, че алуминиевият корпус, макар и малко по-скъп, е по-издръжлив и надежден.

Не са редки случаите, когато пластмасовият корпус не издържа на натоварването и върху него се появяват пукнатини. Затова желанието да спестите може да доведе до обратен резултат и ще се наложи да купите ново устройство.

Други модификации на помпата “Малъш”

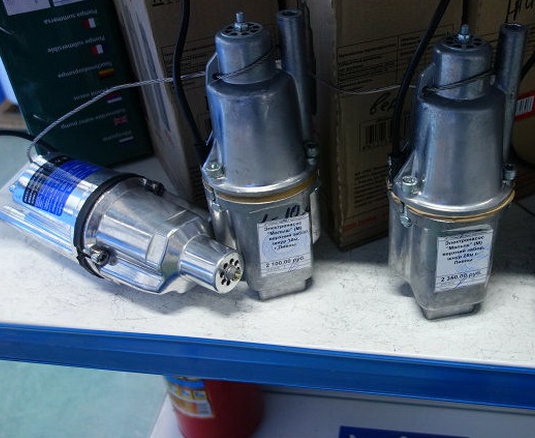

Другите модели “Малиш-М” и “Малиш-3” се различават от класическата помпа по горното засмукване на вода. В същото време, ако първата е идентична по технически характеристики с базовата, то втората има съществени разлики. Параметрите на всички устройства са дадени по-долу.

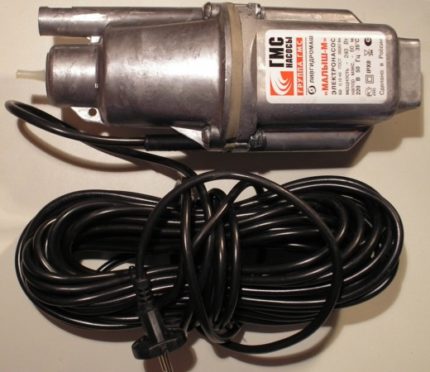

Показателите за мощност и производителност на помпата Малиш-М са същите като на базовата, но се произвежда с горен водозабор, поради което е подходяща за монтаж в замърсени водоизточници.

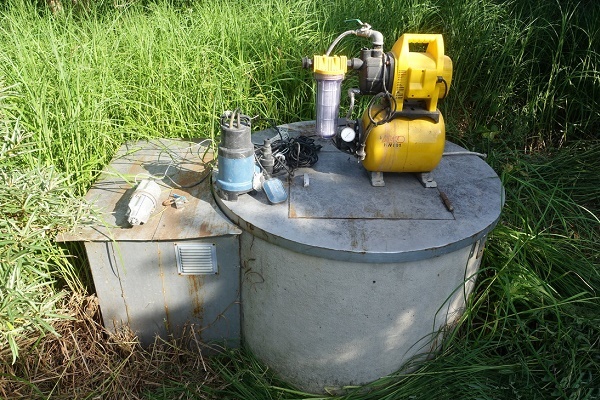

Агрегатите с горно разположение на входящия патрубок обикновено се използват за подаване на вода от кладенци и сондажи.

Те могат да се използват на места, където помпите с долен водозабор рискуват да се повредят: в силно замърсени водоеми, тъй като при работа те не вдигат от дъното частици отломки и тинести отлагания, които запушват системата.

При моделите с горно засмукване двигателят се охлажда по-добре, поради което помпата не прегрява.

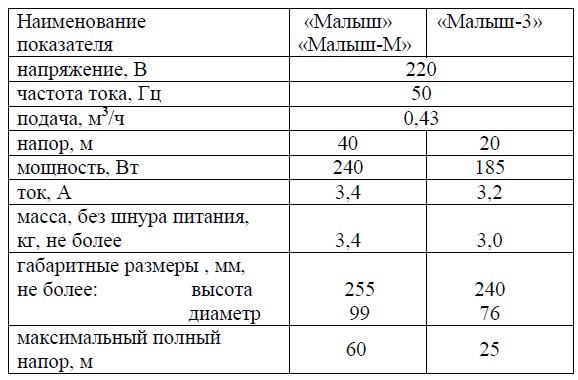

Технически параметри на моделите

Помпите работят от обикновена мрежа 220 V и могат да се потапят на дълбочина до три метра. При работа в слабодебитни сондажи (с малък обем вода) е възможно по-дълбоко спускане.

Производителността на всички модели е 430 л/ч, като “Малиш” и “Малиш-М” имат напор 40 м (максимален – 60 м), а “Малиш-3” – 20 м (максимален – 25 м). При работа без напор производителността се увеличава до 1500 л.

Габаритите и мощността на устройствата също имат различни показатели. Например, мощността на базовия модел и модификацията с буква “М” е 240 W, дължината – 25,5 cm, теглото – 3,4 kg.

Мощността на помпата Малиш-3 е само 185 W, дължината ѝ не надвишава 24 cm, а теглото е 2 kg, поради което тя обикновено се използва за черпене на вода от плитки сондажи и кладенци с вътрешен диаметър от 8 cm.

При покупката на помпата е необходимо предварително да се запознаете с нейните технически характеристики и да изберете модел в съответствие с диаметъра и дълбочината на сондажа (+)

Още един параметър, който трябва да знаете при покупката на уреда – това е класът на електрозащита. По подразбиране всички помпи, на които не е посочен този показател, имат 2 клас на защита.

Първият клас се обозначава с римска цифра I. При това уредите от 2 клас са оборудвани с усилена изолация, в тяхната комплектация влиза шнур с две жила. Устройствата от 1 клас допълнително са оборудвани с трижилен кабел със заземяване.

Устройство и принцип на работа на помпата

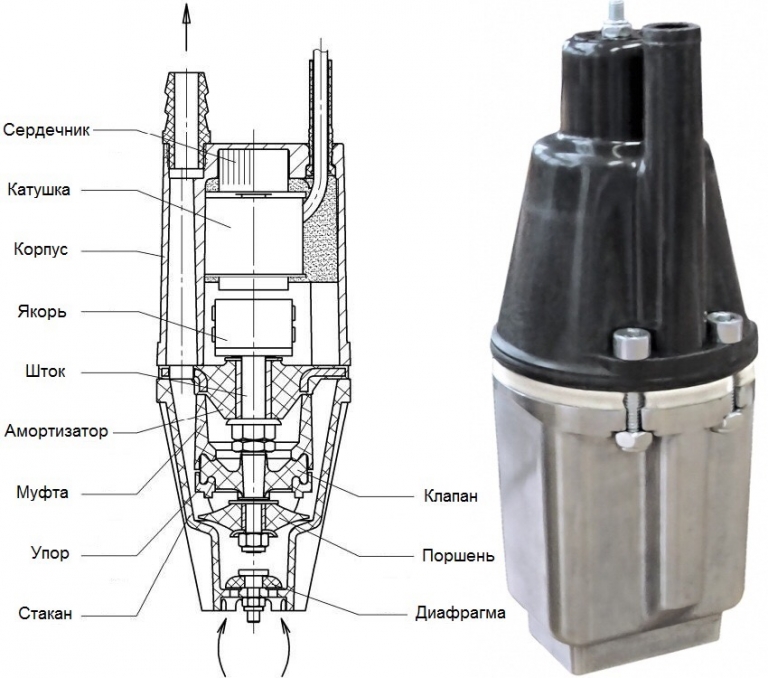

Устройството на помпата “Малиш” е доста просто, тя се състои от здрав херметичен корпус, който изключва попадането на течност, вътре в който е разположено електрозадвижване, включващо сърцевина, две намотки, електропровод и вибратор.

В горната (при помпи с горен водовзем) или долната (при устройства с долен водовзем) част на корпуса е разположен клапан, който затваря входните отвори и осигурява свободен отток или приток на вода при липса на налягане.

Вибрационните потопяеми електропомпи с горен водовзем издържат по-дълго и се развалят по-рядко, защото по-рядко се запушват от намиращия се в добиваната вода пясък и глинеста суспензия.

Работата на помпата се основава на използването на силата на променливия ток, която под въздействието на амортисьора задвижва котвата и буталото, карайки ги да извършват механични колебателни движения, като едновременно изтласква водата в напорния тръбопровод.

Използване и правила за експлоатация на устройството

Преди да задвижите помпата “Малиш”, е необходимо да се запознаете с правилата за нейната безопасна експлоатация. Съществува редица ограничения, при наличието на които използването на уреда е категорично забранено.

Правила за безопасна употреба:

• уредът не трябва да се използва с повреден шнур и при повишено напрежение в мрежата;
• при включена помпа е забранено да се спира подаването на вода;
• агрегатът трябва да работи не повече от дванадесет часа в денонощие;
• непрекъснатият режим на работа трябва да бъде не повече от два часа с периодично изключване за двадесет минути.

Всички ограничения са подробно описани в инструкцията към уреда, с която трябва задължително да се запознаете, за да избегнете непредвидени последствия.

Процес на подготовка на помпата за работа

За работа ще е необходим гъвкав гумен или подобен еластомерен маркуч с вътрешен диаметър не по-малък от 18 мм. Маркучите с по-малки размери не се препоръчват, тъй като създават допълнително натоварване на уреда.

Може да се използват пластмасови или метални тръби за подаване на вода, но във всеки случай те трябва да бъдат свързани към помпата само чрез маркуч с минимална дължина от 2 м.

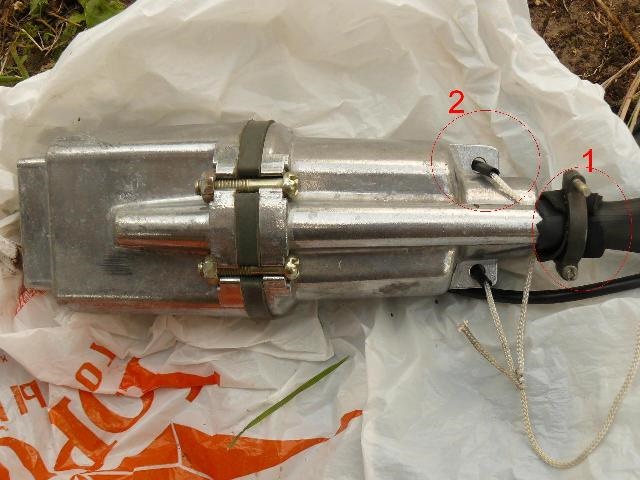

Вибрационните потопяеми помпи се закрепват за две уши с помощта на капронов шнур (1). Маркучът се присъединява към изходящия патрубок с еластична скоба (2).

Маркучът се присъединява към изходящия патрубок на уреда с помощта на скоба. Ако вибрационната помпа се предвижда да се използва през зимата, за предотвратяване на замръзване и осигуряване на свободен отток на течността, е необходимо да се направи малък отвор от 1,5 мм в маркуча близо до корпуса. През лятото дупката може да се затвори с изолационна лента.

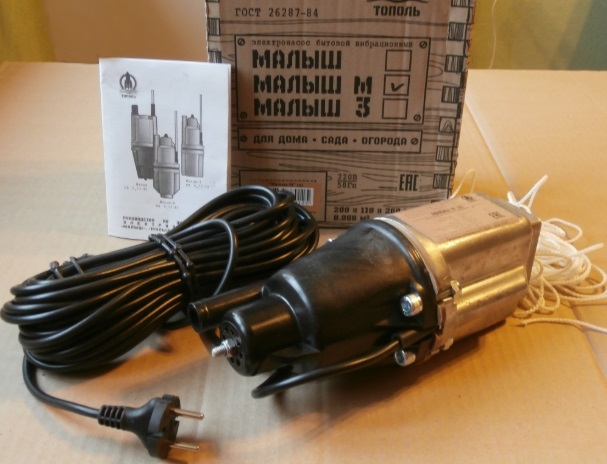

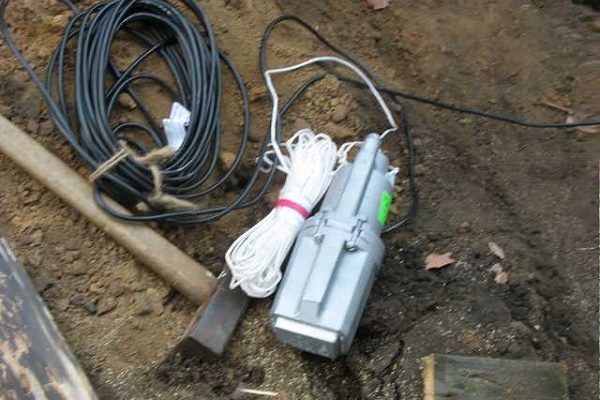

След това на ушите на помпата се закрепва капронов шнур с дължина 10 м, който е включен в комплекта за доставка. За увеличаване на дължината може да се използва тел, като се присъедини към капроновия шнур.

Не бива да се закрепва тел или метален трос директно към потопяемия агрегат – това може да доведе до счупване на отворите за закрепване.

Необходимо е предварително да се изчисли разстоянието от контакта до водоизточника. От това зависи какъв кабел ще е необходим за свързване на вибрационната помпа. Малъш се комплектова със захранващ кабел с дължина 6-40 м, точната му дължина е посочена в инструкцията.

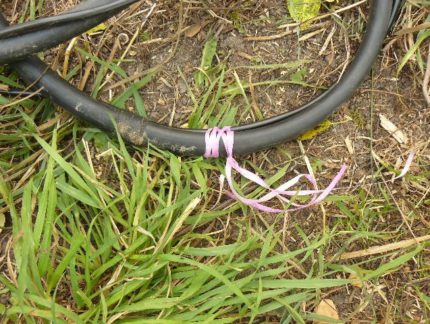

По този начин от помпата трябва да излизат три шнура: електрически проводник, гумен маркуч и капроново въже. Те трябва да бъдат свързани помежду си на няколко места с тиксо на интервал от 100-200 см. Като първото свързване трябва да бъде на не повече от 20 см от корпуса на устройството.

За свързване на помпата към водопровода се препоръчват гъвкави маркучи. При липса на такива е допустимо използването на полимерни и стоманени тръби. За да отбележите точно дълбочината на потапяне на помпата в източника, можете да я означите върху маркуча с лента или цветен тиксо.

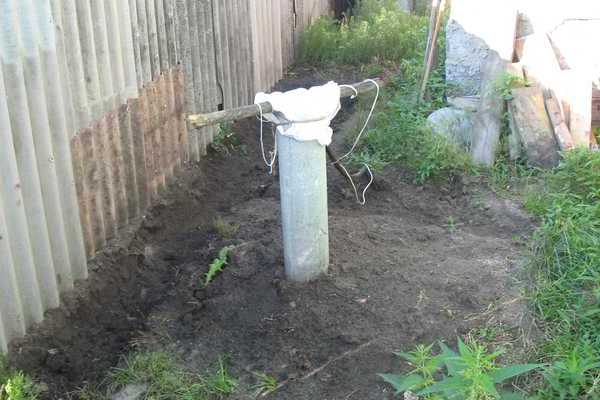

Специфика на монтиране на уреда в сондаж

По време на работа помпата вибрира. Не е изключено да се допре до стените на обсадната тръба или на тесния кладенец, което неизбежно ще доведе до повреда на корпуса и счупване на оборудването.

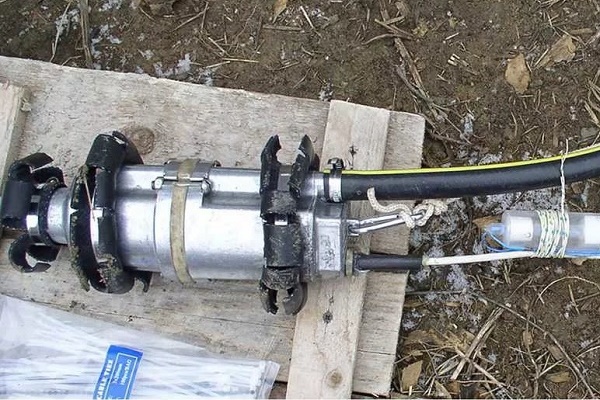

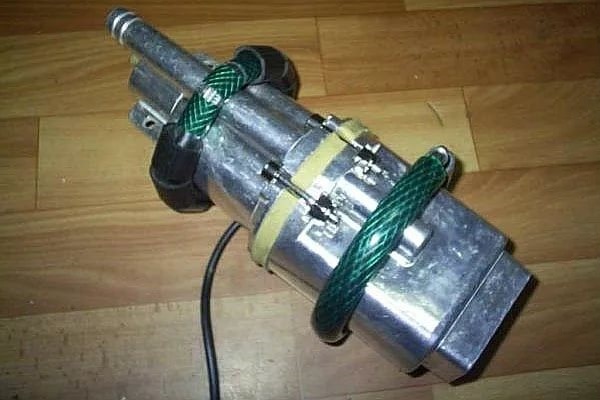

За да избегнете това, преди да инсталирате помпата и да потопите агрегата във водата, върху него трябва да поставите гумен пръстен, който амортизира евентуалните удари и ще служи като допълнителна защита на корпуса.

Помпата трябва да се спусне във водата и да се настрои правилно, тя трябва да виси изправена, без да докосва стените. Отгоре на кладенеца се монтира планка, към която се закрепва подвеска от здрав еластичен материал. Подвеската е необходима за намаляване на вибрациите по време на работа на уреда.

Като материал може да се използва парче гумен маркуч или медицински турникет. Горният край на въжето се свързва с подвеската, създавайки добро опъване. А за електрическия проводник прекомерното опъване абсолютно не е необходимо, той трябва да лежи свободно върху планката.

Помпата се окачва във водата на дълбочина, не по-голяма от три метра от най-горната точка на корпуса й (+)

Новата помпа “Малъш” е напълно готова за работа, не е необходимо да се пълни с вода и да се смазва преди употреба. Ако използваният уред е с 1 клас на защита, контактът трябва да бъде заземен. Уредът може да се включи веднага след потапяне в сондажа или водоема.

Разстоянието от дъното до корпуса за устройства с долен водозабор трябва да бъде не по-малко от един метър. Потопяема помпа с горно разположение на смукателния патрубок може да се спуска значително по-надолу, но във всеки случай корпусът й не трябва да докосва дъното, за да се избегнат повреди по време на работа.

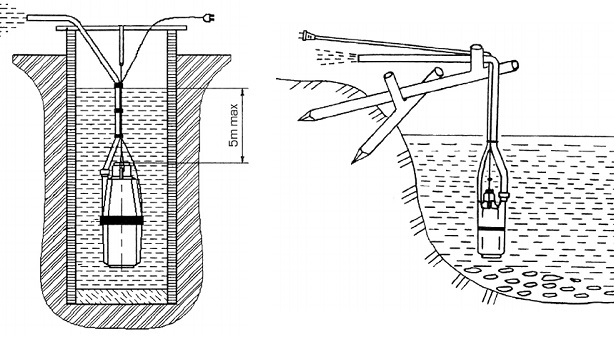

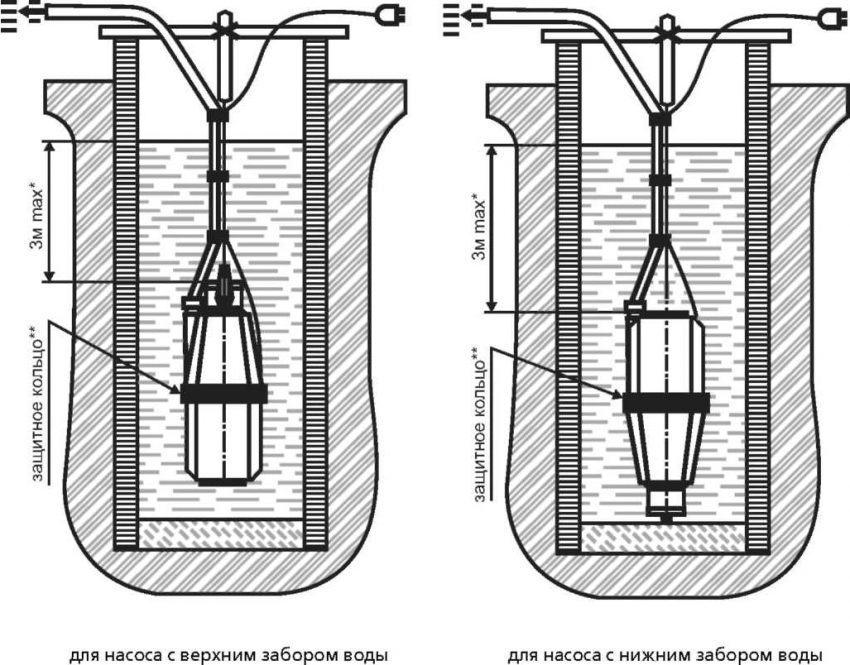

На схемата са показани варианти за инсталиране на помпата в обсадна тръба и в отворен водоизточник. Във втория случай може да се мине без пружинираща подвеска (+)

В случай че прехвърлянето на вода се извършва от плитки водоеми, както и при изпомпване на наводнени мазета, помпата може да се спусне на дъното. Корпусът предварително трябва да се увие с плътна тъкан или да се постави под агрегата лист гума.

Осигуряване на непрекъсната работа

За да работи “Малъш” без прекъсвания и възможно най-дълго, е необходимо да се следи напрежението на мрежата. При скокове на електроенергията устройството трябва веднага да се изключи. Също така е нужно да се контролира качеството на изпомпваната вода, тъй като честа причина за повреда на оборудването е попадането на пясък и частици отломки в механизма.

Много хора смятат, че този проблем може да се реши чрез инсталиране на помпа с горен водоприемник. Въпреки това, запушването на устройството често се дължи не само на попадане на дънни отложения, но и замърсената вода може да бъде причина за повреди.

За да се предпази потопяемата помпа, е желателно да се монтира филтър, който задържа най-малките частици и не им позволява да проникнат вътре в резервоара. Простото филтриращо приспособление може да се направи със собствени ръце.

Използването на филтър не само ще удължи експлоатационния живот на агрегата, но също така ще осигури постъпването на по-качествена, пречистена от всякакви примеси вода.

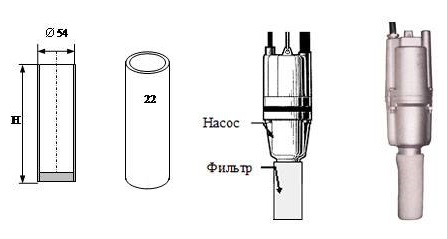

На фигурата е показано как се монтира филтър на помпата Малъш с долен водоприемник. За местните устройства е подходящ филтърът ЕФПС-Ст-38-125, който задържа частици с размер до 150 микрона.

Техническо обслужване на помпи Малъш

За да работи помпата дълго и изправно, е необходимо да се спазват препоръчаните от производителя условия за експлоатация и съхранение на оборудването. В този случай производителят гарантира нормалната му работа в продължение на две години. Помпата не изисква сложна поддръжка и грижи, а спазването на простите правила няма да бъде особено трудно.

След първото инсталиране на устройството в кладенеца, трябва да му се даде да работи един-два часа, след което да се извади и внимателно да се прегледат корпусът и възлите за откриване на неизправности. Ако всичко е наред, вибропомпата може да се постави на място и да се използва по-нататък, оставяйки я потопена във вода за продължително време.

Периодично, най-малко веднъж на три месеца, а ако е възможно – на всеки сто часа работа, трябва също да се извършва преглед на агрегата. Ако при това по корпуса бъдат открити следи от триене, това означава, че той е бил неправилно монтиран и по време на работа се е допирал до стените на водоприемната изработка.

За да се избегне това, е необходимо той да се изправи равномерно и да се постави върху корпуса допълнителен гумен пръстен.

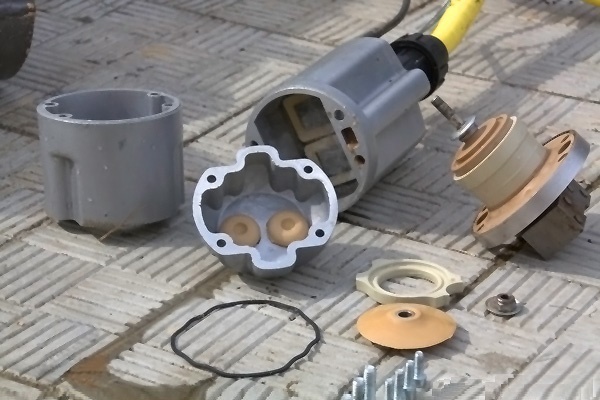

При запушване на входните отвори, те трябва внимателно да се почистят, без да се повреди гуменият клапан. За почистване най-добре е да се използва инструмент с тъп край.

Ако през зимата помпата не се използва, тя трябва да се извади от кладенеца, да се измие и добре да се изсуши. При съхранение агрегатът трябва да се постави далеч от отоплителните уреди, а също така да се предпази от пряка слънчева светлина.

Ако при спазване на препоръките на производителя възникне повреда по причини, които не зависят от потребителя, помпата трябва да се занесе в сервизен център. Списъкът на често срещаните повреди на помпата “Малъш” и начините за отстраняването им са описани в тази статия.

Изводи и полезно видео по темата

Как да изберете потопяема помпа “Малъш”, и на какви моменти да обърнете внимание при покупка, ще научите от това видео:

За това как може да се усъвършенства помпата, разказва следният ролик:

Как да се извършва профилактичен преглед и обслужване на уреда, можете да видите тук:

Потопяемата помпа “Малъш” – удобен и евтин битов уред, лесен за употреба и обслужване. Разбира се, поради малката си мощност, тя не е в състояние да осигури пълноценно водоснабдяване на частна къща, а и всъщност никой не поставя пред нея подобни задачи.

Евтиният вибрационник подхожда отлично за сезонна употреба. Той ще бъде истински помощник в градинските участъци. Така, с помощта на “Малъш” може да се организира поливане на растения и подаване на вода от сондажи, кладенци или открити водоеми.
