Монтаж на повърхностна помпа за вила: правила за свързване и експлоатация

За да изберете оптималния вариант на помпа за извличане на вода, собствениците на вили трябва да вземат предвид множество фактори. Съгласете се, не искате да се окажете в ситуация, в която след закупуване на скъпо оборудване се оказва, че производителността му не е достатъчна.

Ние ще ви помогнем да решите този въпрос. Ще ви разкажем по какви критерии избираме повърхностни помпи за вила. При нас ще научите как се извършва свързването на помпения агрегат, какво оборудване ще е необходимо, ако решите да автоматизирате изпомпването на вода от сондаж или кладенец.

В представената за запознаване статия са подробно описани конструктивните особености на повърхностните помпи и спецификата на експлоатация. Материалът е съпроводен с тематични снимки и видеоклипове, които ще ви помогнат да направите всичко правилно.

Особености на експлоатацията на повърхностни помпи

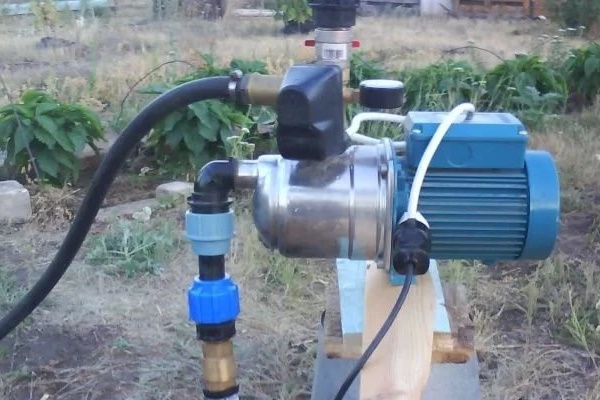

Повърхностните помпи, както става ясно от името, се монтират на повърхността. Те са сравнително евтини и напълно надеждни устройства, макар и да не са подходящи за много дълбоки сондажи.

Рядко ще намерите повърхностна помпа, която може да подава вода от дълбочина над 10 метра. И то само при наличие на ежектор, без него показателите са още по-ниски.

Повърхностните помпени станции имат широка област на приложение, те извършват прехвърляне на вода от различни източници с дълбочина не повече от 10 м

Ако във вилата има сондаж или кладенец с подходяща дълбочина, можете спокойно да изберете повърхностна помпа за имота.

Можете да вземете модел с относително ниска производителност за поливане или по-мощно устройство, което ефективно ще осигури вода за частна къща. Удобството на повърхностните помпи е очевидно: преди всичко това е свободен достъп за настройка, техническо обслужване и ремонт.

Освен това, монтажът на такава помпа на пръв поглед изглежда много прост. Помпата трябва да се монтира на подходящо място, да се спусне маркучът във водата, а след това да се свърже устройството към електрическото захранване. Ако помпата е необходима само за поливане, можете да я закупите и инсталирате без никакви допълнителни елементи.

За оптимизиране на работата на уреда се препоръчва да се погрижите за устройство за автоматизирано управление. Такива системи могат да изключат помпата при възникване на опасна ситуация, например ако вода не постъпва в нея.

“Сух ход” не се препоръчва на почти всички модели повърхностни помпи. Може също да се автоматизира изключването на помпата, ако времето за поливане е изтекло, необходимият обем е запълнен и т.н.

Как е устроена помпената станция?

За организиране на автономно водоснабдяване на дома от кладенец или сондаж си струва да закупите допълнителни елементи и да ги обедините в пълноценна помпена станция. Освен помпата ще са необходими хидробак, както и реле за налягане. Това реле включва и изключва помпата, в зависимост от това дали хидробакът е изпразнен или запълнен.

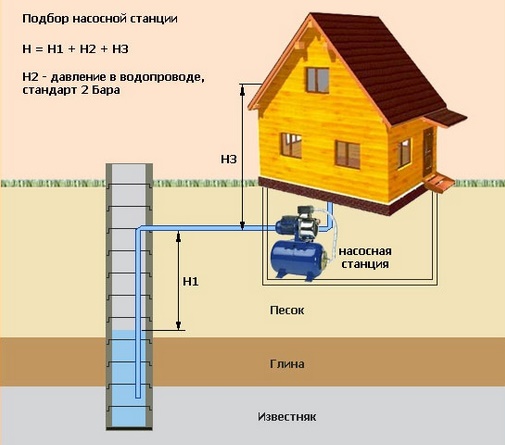

Схемата демонстрира подробния ред на водоснабдяване на частен дом от кладенец с помощта на повърхностна помпа в състава на помпена станция

В резултат на това в дома винаги ще има наличен известен запас от вода, а работата на помпата на празен ход напълно се изключва. Това значително удължава ресурса на нейната работа. Освен това наличието на хидробак компенсира възможните хидравлични удари, което се отразява положително на състоянието на водопровода като цяло.

Допълнително се препоръчва също да закупите манометър (ако хидробакът не е оборудван с такъв). Разбира се, можете да закупите помпена станция, оборудвана с всички необходими компоненти. Редът за инсталиране на станция от промишлено производство и сглобена самостоятелно не се различава много.

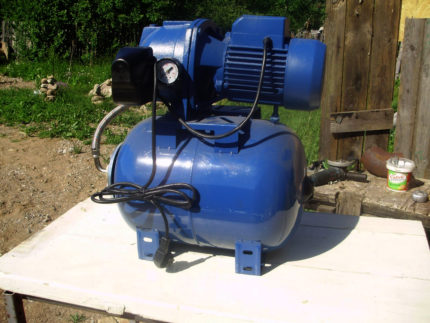

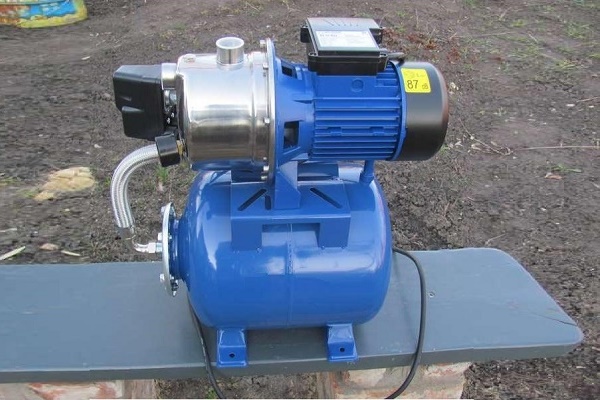

Повърхностните помпи често се използват в състава на помпена станция заедно с хидроакумулатор и реле за налягане, което автоматизира работата на този комплекс от устройства

Хидроакумулаторът или хидробакът представлява съд, снабден със специална гумена мембрана. При запълване на бака тази мембрана се разтяга, а при изпразването му – се свива. Такова устройство се счита за високоефективно за автономно водоснабдяване.

Система с накопителен резервоар

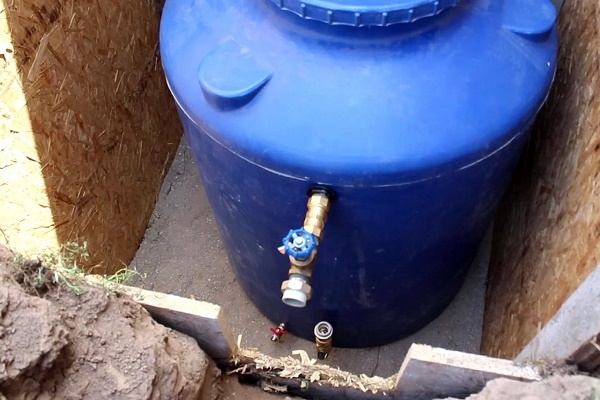

Като алтернатива на хидроакумулатора може да се разгледа обикновен резервоар, например от пластмаса. Той може да бъде с всякакъв подходящ обем, който да задоволи нуждите на семейството от вода. Обикновено такъв накопителен резервоар се монтира възможно най-високо, за да се осигури достатъчно водно налягане във водопроводната система на къщата.

При това трябва да се има предвид, че натоварването върху стените и подовете ще се увеличи. За изчисленията трябва да се помни не само за теглото на натрупаната течност (теглото на водата в резервоар от 200 литра ще бъде, разбира се, 200 кг).

Трябва да се вземе предвид и теглото на самия резервоар. Общото тегло се съпоставя с носещата способност на къщата. Ако в това отношение възникнат съмнения, е по-добре да се потърси консултация от опитен инженер.

За да се автоматизира работата на помпата с домашен накопителен резервоар, може да се използва поплавков датчик. Това е сравнително просто устройство, много майстори го изработват сами. В резервоара се монтира поплавък, чрез който информацията за нивото на водата постъпва към автоматичния превключвател.

Когато количеството вода в резервоара достигне минимално ниво, помпата се включва и работи, докато резервоарът не се напълни. След това помпата автоматично се изключва. Накопителният резервоар се счита за икономичен вариант за водоснабдяване на къщата, тъй като цената на такъв комплекс от устройства е по-ниска от тази на промишлено произведена помпена станция.

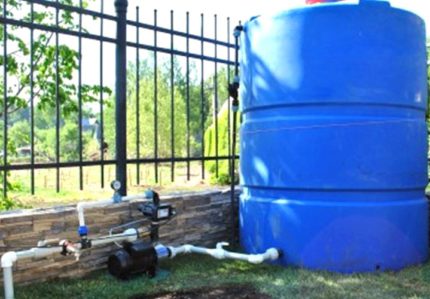

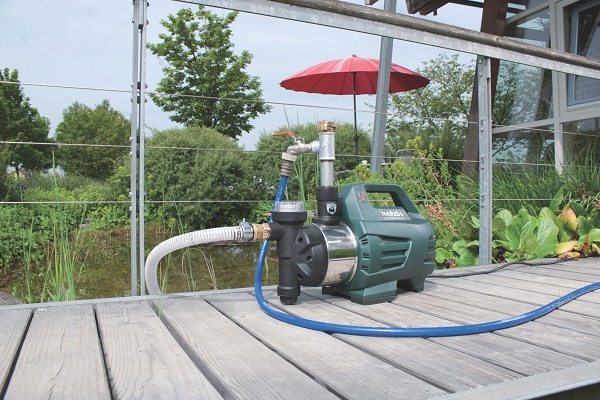

Повърхностната помпа във вилата може да се използва за различни цели, например за пълнене на резервоар за вода, за поливане и т.н.

Къде е най-добре да се монтира помпата?

Най-важният момент при инсталиране на повърхностна помпа или помпена станция – изборът на подходящо място.

Ето няколко изисквания, които ще помогнат да се намери подходящо място за помпеното оборудване:

• колкото по-близо е устройството до източника на вода, толкова по-стабилно ще се осъществява нейното извличане;
• устройството (или комплекс от устройства) трябва да се защити от лошо време в специално помещение, оглавник, бункер и т.н.
• необходимо е да се защити помпата от замръзване по време на зимните студове;
• мястото, на което е монтирано оборудването, трябва да бъде вентилирано, за да се избегне повишена влажност, причиняваща корозионни процеси;
• трябва да се осигури достатъчно пространство не само за поставяне на помпата или цялата станция, но и за извършване на необходимите работи по поддръжка, настройка, ремонт и т.н.;
• мястото трябва да бъде или отдалечено от жилищните помещения, или допълнително изолирано от шум, тъй като повърхностната помпена техника работи доста шумно.

Не винаги е възможно да се спазят всички тези условия, но към това трябва да се стремим с всички сили. Повърхностната помпа обикновено се инсталира възможно най-близо до източника на вода.

Поради малката дълбочина на засмукване, средно 8 – 10 m, се препоръчва повърхностните помпи да се инсталират на възможно най-кратко разстояние от източника на вода

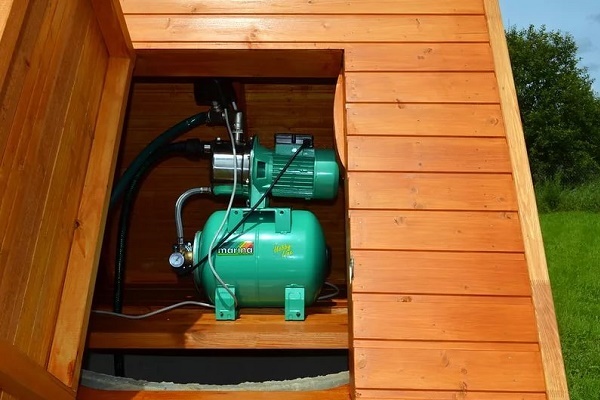

За да се защити устройството от въздействието на външни фактори, то може да се постави на места като:

• специална дървена кутия;
• облагороден оглавник на кладенец;
• кухина, изкопана в земята;
• вътре в просторен кладенец;
• помещение на котелно, разположено до източника на вода и т.н.

Разбира се, всеки парцел е индивидуален, решението трябва да се вземе в зависимост от ситуацията. Помпата се заравя в земята, ако трябва да се защити от студовете и няма други варианти. Ще трябва да се изкопае доста просторна и дълбока яма, тя трябва да е под нивото на замръзване на почвата.

Разбира се, ако вилата се използва само през топлия сезон, изискванията за инсталиране на помпата може да не са толкова строги. Проблемът със замръзването автоматично отпада.

Но от валежи помпата все пак трябва да бъде надеждно скрита. При консервиране на вилата за зимния период, разбира се, повърхностната помпа трябва да се свали, почисти и прибере на съхранение при подходящи условия.

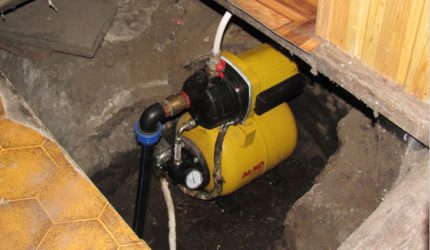

Ако е взето решение да се инсталира повърхностна помпа или помпена станция в мазето, трябва да се уверите, че тя няма да замръзне по време на студовете

Ако източникът на вода е кладенец от бетонни пръстени с достатъчно голям диаметър, можете да поставите помпата директно в него. В този случай не е необходимо да копаете нищо, ще ви трябва малък здрав сал, който да издържи теглото на помпата. Салът се спуска директно върху повърхността на водното огледало, а помпата се закрепва отгоре върху него.

Предимството на това решение е, че дълбочината на потапяне на маркуча ще бъде леко увеличена, т.е. водовземането ще се извършва от по-голяма дълбочина. Но трябва да се вземат предвид и възможните проблеми.

За обслужване и ремонт на оборудването ще трябва да го извадите на повърхността. Рискът от контакт на електрическия уред с вода се увеличава. Но като цяло този вариант е напълно приемлив.

Ако е необходимо да инсталирате повърхностна помпа като част от помпена станция, изискванията за избор на подходящо място ще бъдат приблизително същите. Въпреки че трябва да се помни, че размерите на целия комплекс от устройства са малко по-големи от тези на обикновена помпа. Най-често станцията се поставя в оборудван близо до устието на кладенеца кесон.

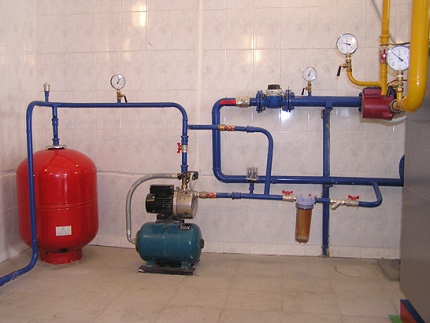

Удобно място за инсталиране на повърхностна помпа се счита котелното помещение: обикновено в тази стая вече има добра звуко- и топлоизолация

За идеално място се счита котелното помещение, което вече е благоустроено за работа на отоплителното оборудване. Помпените станции се инсталират и в сутерена на жилищна сграда, но такова помещение ще трябва да бъде внимателно подготвено: изолирано и отоплявано, за да се предотврати замръзване на водата и т.н.

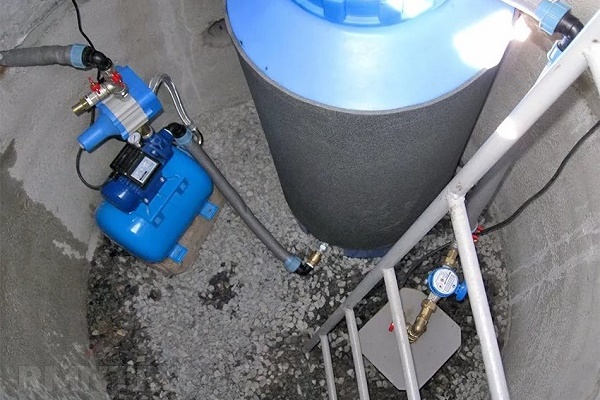

Можете да поставите станцията и вътре в кладенеца, но това ще създаде допълнителен проблем. За регулиране на релето за налягане оборудването ще трябва да се извади на повърхността. Показателите, получени при работа на помпата на повърхността, могат да се променят, когато тя се спусне надолу. Това затруднява настройката на релето за налягане.

На тази схема е демонстриран ясно редът за изчисляване на максималното потапяне на маркуча на повърхностна помпа. Трябва да се вземе предвид разстоянието, разделящо водното огледало и нивото на полагане на водопровода, както и пространството между източника на вода и помпеното оборудване

При липса на по-добро, повърхностните помпи понякога се поставят директно в жилищни помещения: в антрето, складовото помещение, тоалетната и т.н. По този начин оборудването няма да се намокри или замръзне, но шумът от работата му определено ще пречи на обитателите на къщата.

Този вариант може да се разглежда само като временен, при първа възможност помпата или станцията трябва да се инсталира на по-подходящо място.

Мястото за повърхностната помпа трябва да се избере още преди нейното закупуване. При инсталиране на такова оборудване трябва да се спазва правилото „1:4“. Такова трябва да бъде съотношението на дълбочината, от която се извършва водовземането, към хоризонталното разстояние до помпата.

Ако водата идва от дълбочина два метра, хоризонталният участък до оборудването трябва да бъде не повече от осем метра. Ако това съотношение не се спазва, например разстоянието до помпата е по-голямо, препоръчително е да се вземат тръби с четвърт инч по-широки от препоръчаните от производителя размери.

Ред за свързване на помпата

Въпреки че се смята, че с инсталирането на повърхностни помпи има по-малко проблеми, отколкото при инсталиране на потопяеми модели, не бива да се отнасяте лекомислено към това. Редица важни моменти, взети предвид при инсталирането на помпата, ще помогнат за повишаване на ефективността на нейната работа и ще предотвратят възможни повреди.

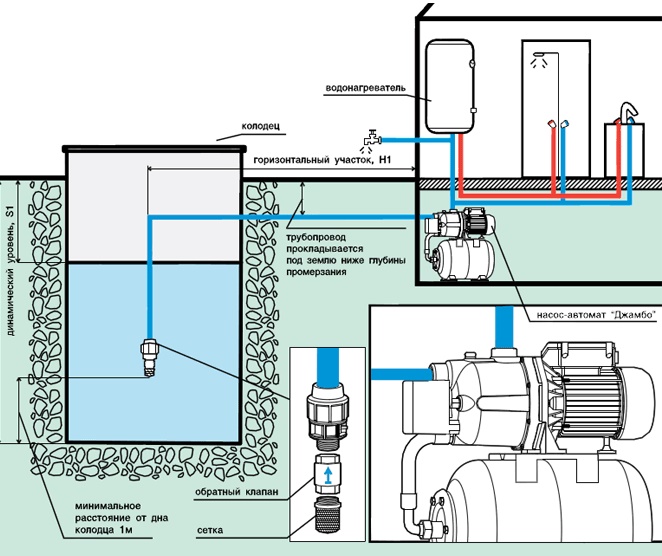

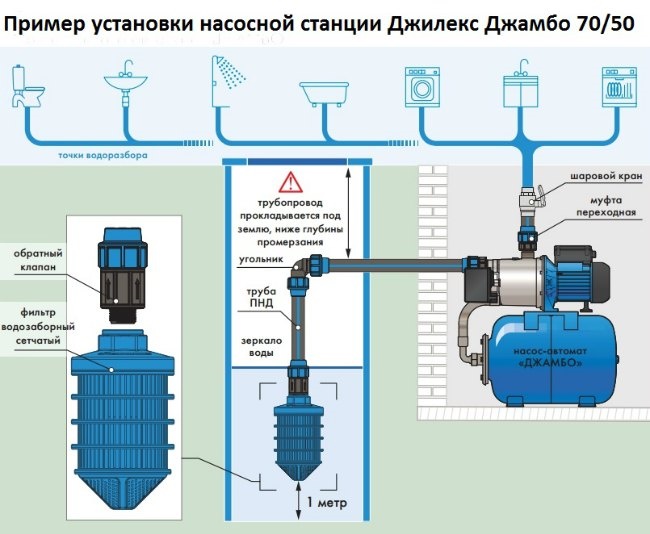

Нюанси при инсталиране на помпена станция от повърхностен тип Джилекс Джамбо 70/50. Подобно оборудване трябва да се разполага в отопляеми или изолирани нежилищни боксове.

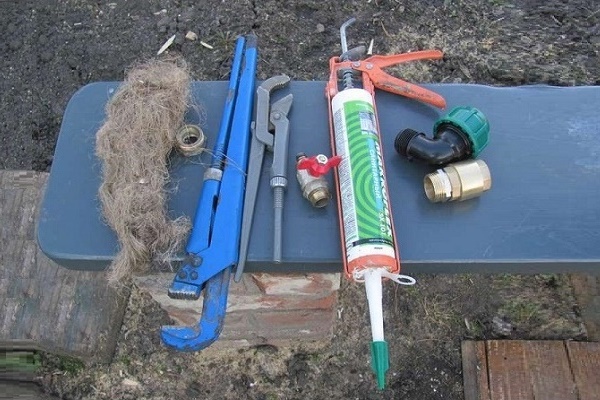

Стъпка #1. Подготовка на материали и инструменти

За да свържете повърхностна помпа, първо трябва да се снабдите с подходящи материали.

Ето примерен списък на необходимите елементи:

• съединителен нипел, който се монтира между помпата и маркуча;
• маркуч за водовземане от източника;
• маркуч или тръби за свързване на помпата към акумулаторния резервоар;
• маркуч за поливане;
• възвратен клапан с мрежест филтър;
• специален адаптер за втория изход;
• съединителни фитинги;
• крепежни елементи и др.

Ако се монтира система с хидроакумулатор, ще са необходими също реле за налягане и манометър. Ако пък е решено да се използва само акумулационен резервоар, трябва да се закупи или направи поплавков датчик.

От инструменти може да са необходими различни ключове, както и приспособления за работа с крепежни елементи. Ще са полезни рулетка, строителен нивелир, материали за изолация на резбови съединения, поялник за полипропиленови водопроводни тръби и др.

Стъпка #2. Монтаж на устройството върху основа

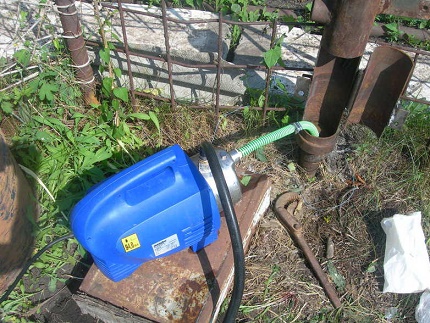

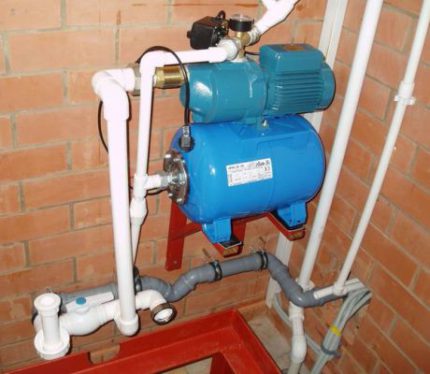

Преди да свържете каквито и да е елементи към помпата, трябва да я инсталирате върху здрава и равна основа. Това е важен момент.

Дори лека нестабилност или наклон може да доведе до значително намаляване на производителността на уреда. Основата може да се направи от бетон, тухла или дори от масивна дървесина.

За инсталиране на повърхностна помпа първо е необходимо да се намери здрава и равна основа. Тя може да се направи от тухла, дърво, бетон или, както в този случай, да се използват метални скоби

Основното е тя да бъде здрава и равна. За закрепване на помпата в устойчиво положение обикновено се използват анкерни болтове.

Под крепежа в корпуса на уреда са предвидени специални отвори. Понякога под корпуса на помпата се монтира голямо гумено уплътнение. То изпълнява ролята на амортисьор и поглъща вибрацията при работа на двигателя.

Стъпка #3. Монтаж на подаващия маркуч

След това трябва да се монтира захранващият маркуч. Към долната му част се присъединява възвратен клапан, върху който се поставя мрежест филтър. Като закрепване се използва муфа с външно резбово съединение.

Помпи, снабдени с възвратен клапан и филтър за грубо почистване, се произвеждат в промишлени предприятия. За да не се занимавате с тази част от монтажа на системата, можете да купите такъв готов маркуч.

Специалистите настоятелно препоръчват при свързване на повърхностна помпа да се инсталират такива защитни елементи като възвратен клапан и филтър за грубо почистване

Но според отзивите на опитни майстори, самостоятелното изработване на маркуч с клапан ще излезе значително по-евтино. Ако технологията за инсталиране на всички елементи е спазена, такова устройство ще бъде не по-малко надеждно от модел от промишлено производство. Понякога се монтират два възвратни клапана: единият в края на маркуча, другият – до хидроакумулатора.

Горната част на маркуча с помощта на шуцер се свързва с помпата. Вместо маркуч може да се използва полипропиленова водопроводна тръба с диаметър 32 мм. След това маркучът се спуска във водата по такъв начин, че възвратният клапан да бъде потопен в нея на не по-малко от 30 см.

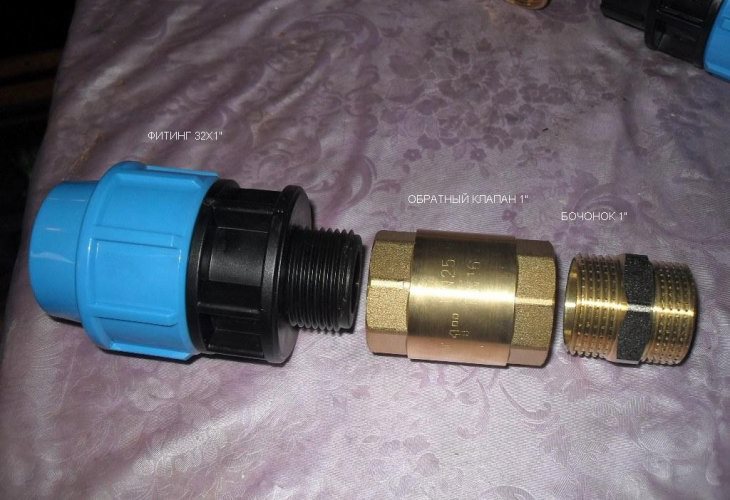

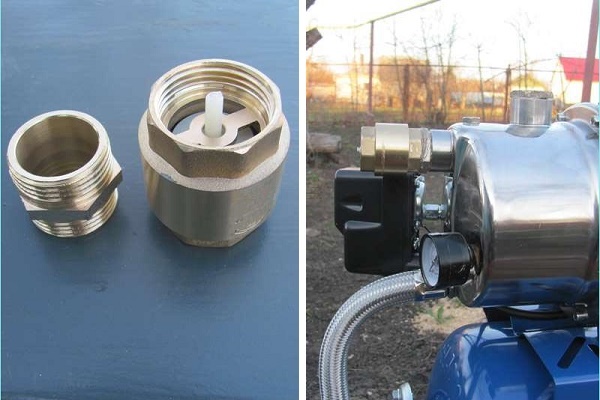

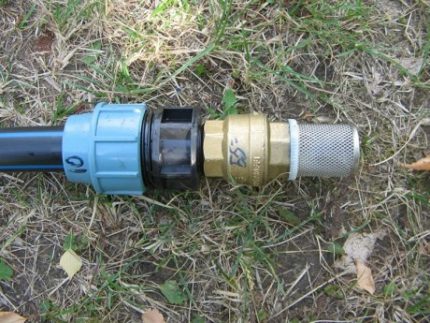

За да свържете възвратен клапан към система с повърхностна помпа, е необходимо да използвате специални фитинги и преходници, например такива, каквито са показани на снимката (+)

Възвратният клапан, както и филтърът, който го защитава – са необходими елементи. Клапанът предпазва помпата от работа на сухо, тъй като не позволява на водата да се излива обратно след изключване на помпата. Филтърът е необходим за защита на устройството от замърсявания.

Стъпка #4. Свързване към водопроводната система

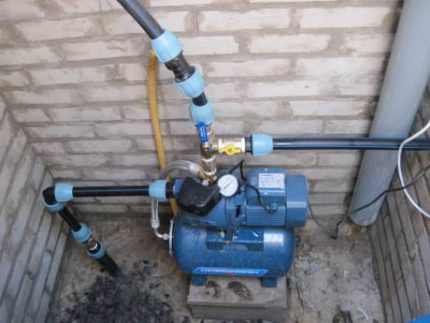

След това свързват помпата с хидроакумулатора или резервоара за съхранение. Трябва да се помни, че хоризонталната част на маркуча трябва да има лек наклон. Често гъвкавото захранване към резервоара и адаптерът, както и останалите елементи на системата, се монтират на резбови съединения. В този случай е необходимо да се погрижите за правилното уплътняване с помощта на ФУМ-лента или други подходящи уплътнители.

След това резервоарът за съхранение или станцията се свързва към водопроводната система на къщата. При полагане на тръбите също трябва да се помни за правилния наклон. Важен момент – изолацията на положените в земята тръби. Днес има богат избор от подходящи изолационни материали, остава само да изберете и използвате подходящия.

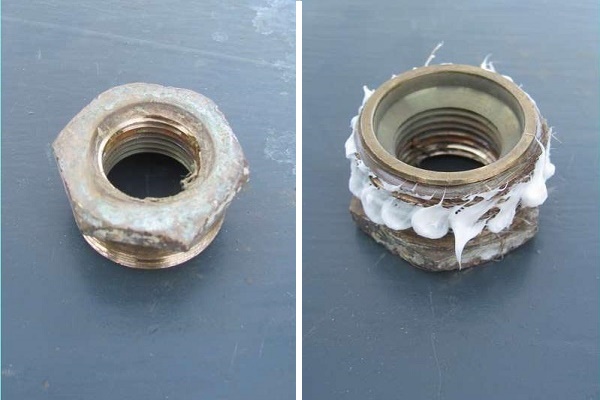

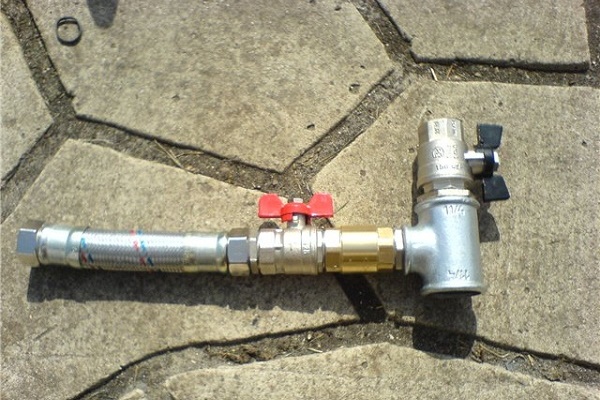

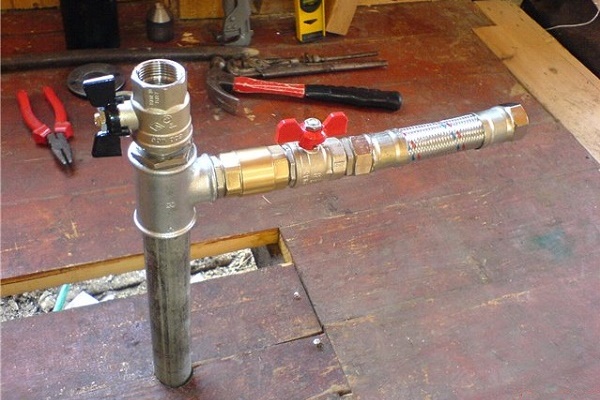

За монтажа на частта от водопровода, която се присъединява към помпената станция, ще са необходими комплект фитинги, PVC тръби, както и специално устройство за запояване на тези тръби

Едва след като всички устройства са сглобени в обща магистрала и свързани към вътрешната част на домашния водопровод, може да се тества работата на системата.

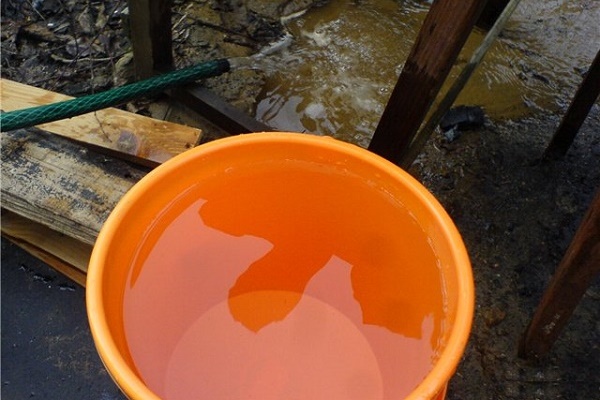

Неправилното пускане на повърхностна помпа може да доведе до нейната бърза повреда. Подробностите за този процес са изложени в инструкцията на производителя, която си струва внимателно да се проучи.

Стъпка #5. Проверка на работата на системата

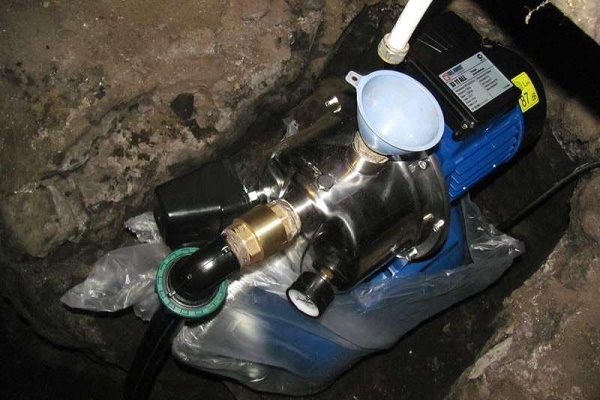

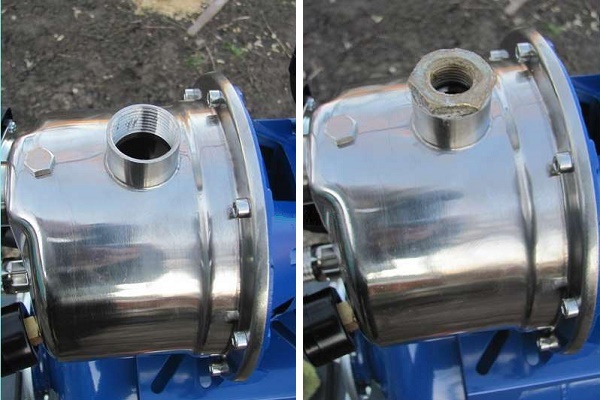

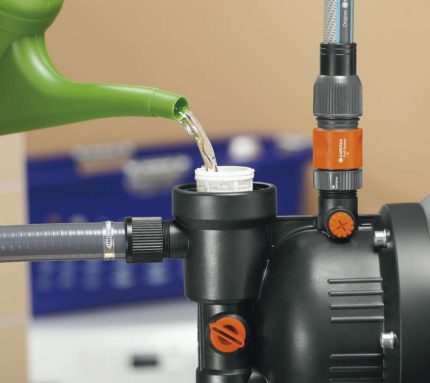

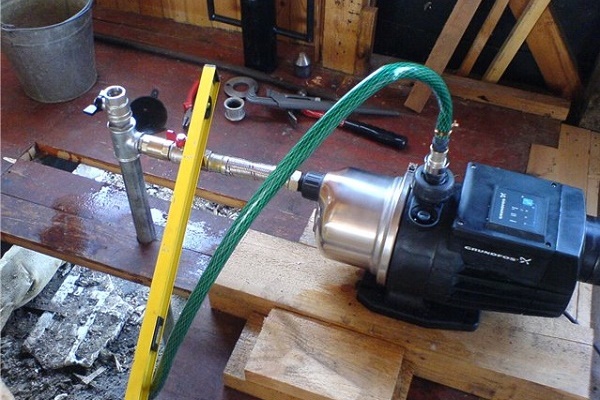

Обикновено преди пускане повърхностните помпи се пълнят с вода през специален отвор. Водата трябва да напълни не само помпата, но и части от магистралата преди и след помпата. След това отворът за пълнене трябва да се затвори. Препоръчва се незабавно да се запишат показанията на налягането в хидроакумулатора и в системата.

Преди монтажа повърхностната помпа трябва да се напълни с вода през специален отвор за пълнене. Не трябва да включвате такава помпа в режим на “сух ход”

Тези сведения могат да бъдат полезни при по-нататъшното настройване на системата. Възможно е да се наложи малко да напомпате въздух в хидробака или да го изпуснете.

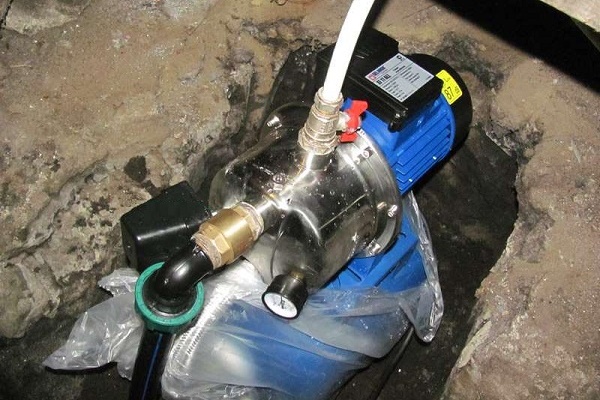

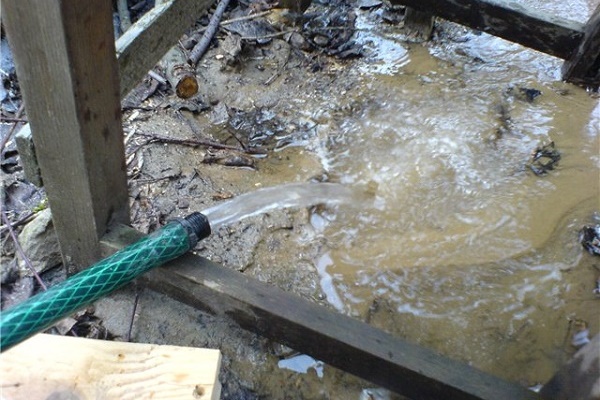

След това помпата се свързва към електрическата мрежа и се включва, за да се напълни резервоарът за съхранение или хидроакумулаторът с вода. Веднага трябва да се проверят всички съединения за наличие на теч и да се отстранят неизправностите при необходимост.

Ако се използва самоделен резервоар, няма да е зле да се провери и неговата цялост. През незабелязани преди това пукнатини може да започне да просмуква вода. Този проблем също трябва да се реши незабавно. Ако системата е сглобена правилно и никъде не тече, остава само да се настрои управляващото оборудване.

След това трябва да се провери работата на автоматичните системи. За целта е необходимо да се отвори водата и да се наблюдава процесът. Когато акумулаторът се изпразни, помпата трябва да се включи автоматично и отново да се изключи, когато съдът се напълни до зададеното ниво.

Обикновено помпата се изключва автоматично, когато налягането в системата достигне около три атмосфери. След това водата се източва, докато помпата не започне отново да работи.

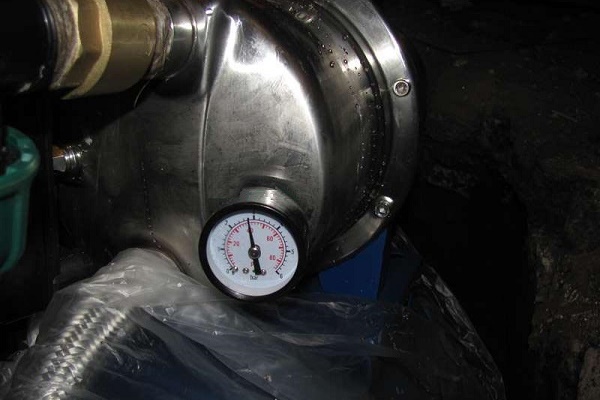

В този момент трябва да се запише реалното налягане в системата и да се сравни с препоръките на производителя. Ако се открият съществени разлики, е необходимо да се регулира работата на всички устройства до приемливо ниво. След настройката проверката се извършва отново.

Изводи и полезно видео по темата

Подробности за това как правилно да се свърже повърхностната помпа в състава на помпена станция са изложени в следното видео:

Тук е нагледно представен редът за свързване на повърхностна помпа за поливане:

При инсталирането на повърхностна помпа няма толкова много “скрити опасности”. Разбира се, не бива да се разчита на собствена интуиция или на прочутото “може би ще се получи”.

Внимателното изучаване на инструкцията на производителя, както и няколко малки консултации с опитни майстори ще помогнат дори на начинаещ да се справи с тази задача напълно задоволително.
