Водни помпи “Тайфун”: преглед на моделния ред, устройство и правила за експлоатация

Компанията Bosna LG произвежда водна помпа “Тайфун”, която се отличава от аналозите с максимална дълбочина на потапяне и висока производителност. Агрегатът се използва за водоснабдяване на частен дом от сондаж, кладенец или открит водоизточник.

Ще разгледаме характеристиките на модификациите на помпата “Тайфун”, ще опишем устройството, принципа на работа, особеностите на монтажа и експлоатацията на техниката. Тази информация ще бъде полезна за тези, които вече използват агрегата или за тези, които само обмислят закупуването на помпено оборудване.

Моделна гама и технически характеристики

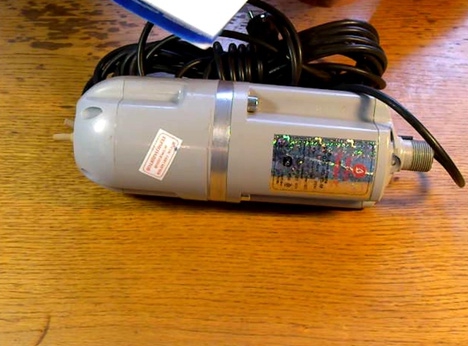

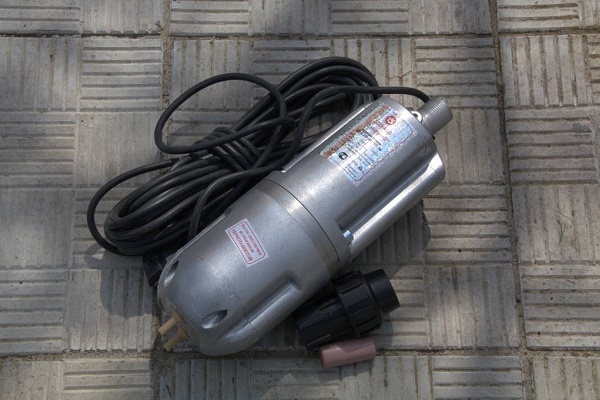

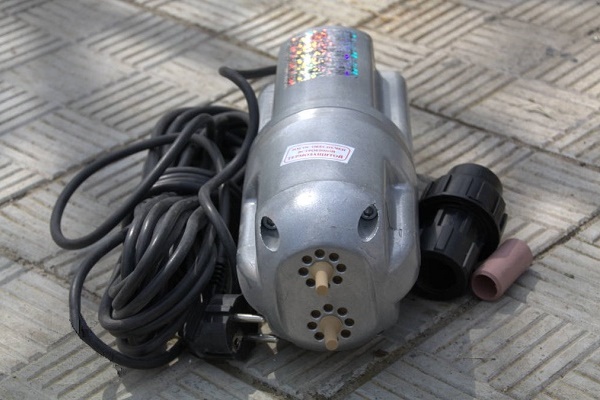

Компанията Bosna LG (Украйна) произвежда три марки потопяеми електрически помпи за чиста студена вода “Тайфун” в лят чугунен корпус. Всички водни помпи от тази серия са предназначени за работа от електрическа мрежа с напрежение 220 V. Водоземането – долно, което изисква окачване на тези помпи на определено разстояние от дъното.

Малкият диаметър от 10 см дава възможност да се използват всички модели в сондажи с размер от 12 см. На цялото оборудване Bosna LG се предоставя гаранция от 12 месеца. В комплектацията на помпата влиза муфа за свързване с маркуч или тръба.

“Тайфун-1”: максимален напор – 16 м

Електрическа помпа “Тайфун-1” модификация БВ-0.5-16-У5-М – високопроизводителен битов агрегат с дълбочина на потапяне до 16 м. Производителността на тази помпа при максимална дълбочина на потапяне е 35 л/мин, при дълбочина 3 м – 50 л/мин. Помпеният апарат е способен да изпомпва вода от дълбочина до 8 м.

Оборудването е оборудвано с вградена система за защита от прегряване и двуканална система за водоземане за допълнително охлаждане на корпуса в процеса на работа.

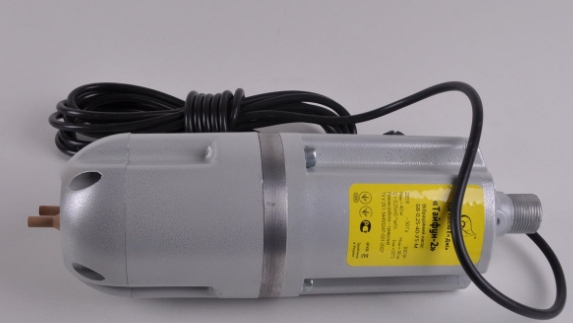

“Тайфун-2”: максимален напор – 90 м

Помпата от модификация БВ-0.25-40-У5М е способна да транспортира вода на разстояние от 90 м, което включва изпомпване от ствола на сондажа, преместване по хоризонтални и вертикални участъци на водопровода до потребителя. Това могат само много скъпи вносни помпи.

Производителността на електропомпата зависи от разстоянието между нея и водоизточника:

• 90-80 м – 8 л/мин;
• 40 м – 15 л/мин;
• 10 м – 30 л/мин;
• 5 м – 40 л/мин.

Помпата е оборудвана с вградена термозащита и двуканална система за водозасмукване за най-добро охлаждане. Тази помпа е база за битова помпена станция “Тайфун”, произвеждана от компания Bosna LG.

Помпите «Тайфун» превъзхождат аналогичните водни помпи по дълбочина на потапяне и производителност няколко пъти благодарение на специално патентовано конструктивно решение.

“Тайфун-3”: блок за автоматика и максимален напор – 90 м

Електропомпа БВ-0.25-40-У5М с УЗН (устройство за защита от пренапрежение) – уникално оборудване за битово използване в условия на нестабилно електрозахранване. Агрегатът е оборудван с блок за автоматика УЗН, вграден в електрическия кабел. УЗН изравнява колебанията на напрежението в мрежата в диапазона 190-250 V до работното.

Колебанията на напрежението по никакъв начин не се отразяват на производителността на помпата, не водят до нейното прегряване и повреда, което е особено важно за градинарите с нестабилна система за електроснабдяване.

Помпата стартира плавно, това има голямо значение, тъй като пусковите токове при помпи от този тип имат доста голяма стойност. Максималната дълбочина на потапяне – 90 м, като производителността на помпата е 8 л/мин.

Всички помпи “Тайфун” са предназначени за продължителна работа без спиране и имат показатели за влагозащита от ниво IPx8.

“Тайфун-3” автоматично се изключва при превишаване на напрежението над максимално допустимите стойности и автоматично се включва при нормализиране на напрежението в електрическата мрежа

Устройство и принцип на работа

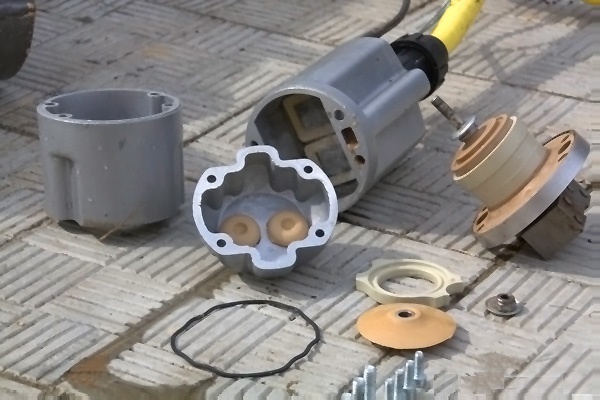

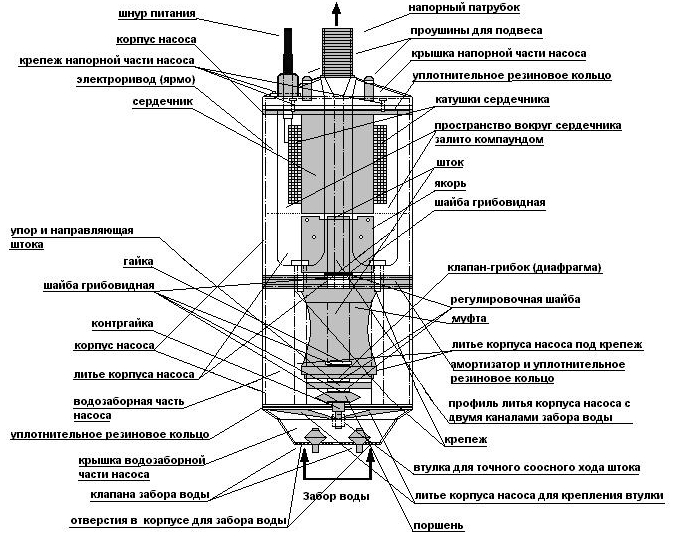

Всички модификации на водната вибрационна помпа “Тайфун” включват три основни възела:

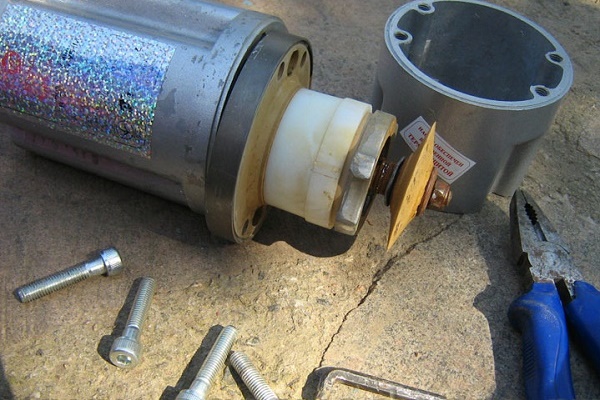

1. Вибрационна част. Състои се от амортизатор, диафрагма, муфа, щок. На единия край на щока е разположена котвата, а на другия – буталото. Между амортизатора и диафрагмата има определено разстояние, и двата елемента насочват щока по време на работа на електропомпата и осигуряват нейната херметичност, предотвратявайки навлизането на вода в тази част на корпуса, където се намира електрозадвижването.
2. Водоприемна част. Представлява кухина, в горната част на която се намира чаша с отвори за засмукване на прехвърляната вода и възвратен клапан, който предотвратява обратното изтичане и когато помпата е изключена.
3. Електрозадвижваща част. Състои се от сърцевина, две бобини и смукателен напорен патрубок. Тези части са разположени в корпуса и са залети с компаунд с фракции от кварцов пясък.

Компаундът фиксира електромагнита и изолира намотките на бобините, като ги предпазва от проникване на вода. Кварцовият пясък повишава отвеждането на топлина от електрозадвижващата част.

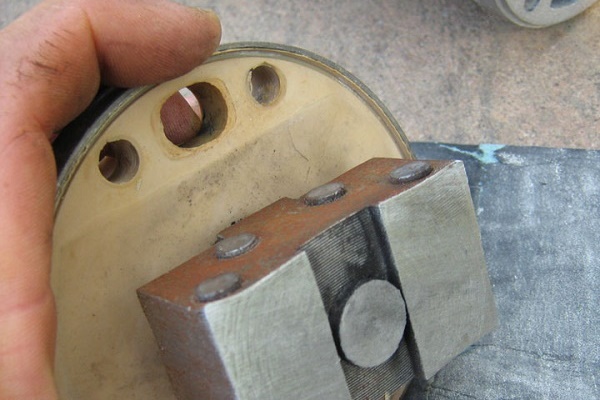

Сърцевината представлява П-образна фигура от пластини, изработени от трансформаторна стомана. На сърцевината е навит емайлиран проводник с определен брой навивки, изолиран със специално лаково покритие.

Принципът на работа се основава на променлив ток, който чрез амортизатора се преобразува в механични трептения, предаващи се на буталото и котвата. Водата навлиза вътре в помпата през отворите на водоприемника и се озовава в камерата, където се намират буталото и клапаните.

Буталото под въздействието на трептенията започва да извършва връщателно-постъпателни движения, създавайки хидравличен удар в чашата с отвори. Клапаните затварят отворите и водата се озовава в камерата, откъдето се изхвърля под налягане през двуканална система в изходящия напорен патрубок.

Конструкцията и материалите на щока и втулката, осигуряващи съосност на хода на двата елемента, са патентовани от производителя, именно с това се обясняват високите технически характеристики на помпата (+)

Подготовка на помпата за работа

За въвеждане на електропомпите “Тайфун” в експлоатация е необходимо:

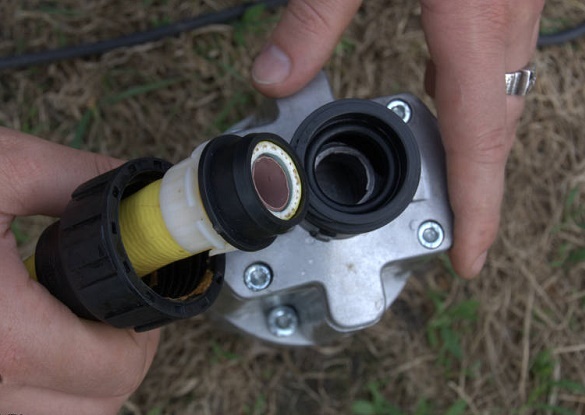

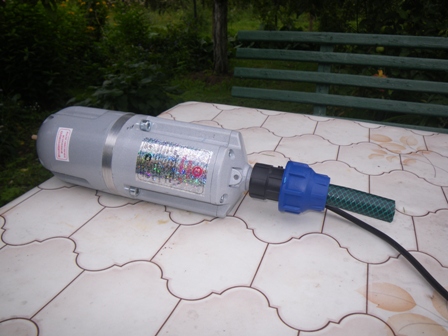

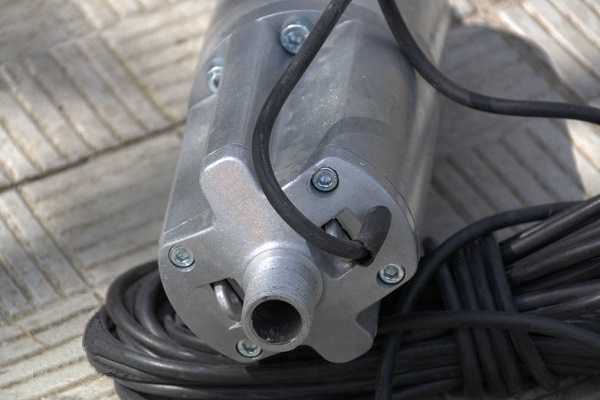

1. Да се свърже маркучът с изходящия напорен патрубок, като се използва свързваща муфа, която се доставя в комплекта. За целта трябва плътно да се завинти полумуфата върху резбата на патрубка, а след това да се постави парче тръба вътре в маркуча. На края на маркуча да се постави полумуфа, втулка и гумен пръстен, а след това да се вкара маркучът докрай. Вместо маркуч могат да се използват пластмасови тръби с размер 3/4″.
2. Свързването на помпата “Тайфун” с водоснабдителната система се осъществява само чрез гъвкав армиран маркуч. Диаметърът на маркуча трябва да съответства на размера на тръбите. Не се допуска използването на армиран маркуч с по-малък диаметър за усилване на налягането, тъй като това ще създаде значително натоварване на работещата помпа.

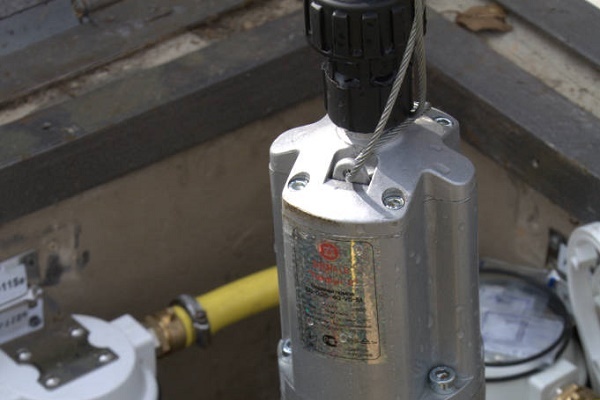

3. В наличните уши (крепления) на помпата е необходимо да се прокара найлонов шнур за окачване на агрегата. Възелът, който ще закрепва шнура, е най-добре да се разположи на разстояние не по-малко от 10-15 см от отворите на входящата чаша, за да се предотврати попадането на шнура в помпата.
4. Дължината на захранващия електрически кабел при помпите “Тайфун” е максимум 10 м. Ако тази дължина не е достатъчна, е необходимо да се използва влагозащитен удължител. Забранява се самостоятелното удължаване на електрическия кабел!

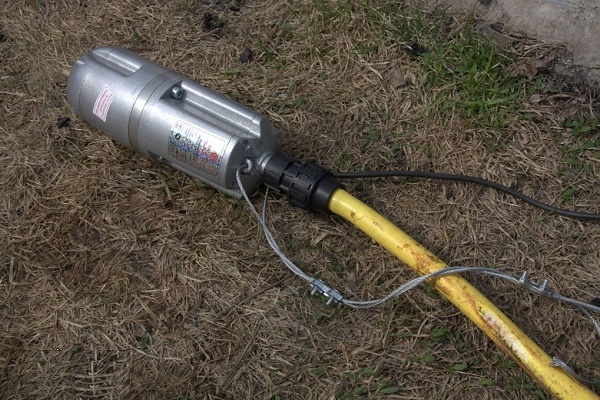

5. Закрепете електрическия кабел, маркуча и найлоновия шнур заедно, като използвате скоби или обикновена изолационна лента на всеки 1-1,5 м.
6. Спуснете помпата във водата, така че електрическият кабел да не се опъва прекалено силно, и я закрепете на задържащото устройство, например на кладенеца. При инсталиране на оборудването в сондаж, преди спускането е необходимо да се поставят гумени пръстени на агрегата.

При закрепване на помпата краищата на шнура е желателно да се запекат. За окачване в изработки и източници на вибрационни модификации с логото Тайфун не трябва да се използва стоманен трос. От постоянната вибрация той ще се разруши.

Закрепването на маркуча към напорния патрубок е възможно с помощта на скоба, но за осигуряване на херметичност производителят препоръчва да се прави само с помощта на муфа, която е включена в комплекта.

Помпата “Тайфун” трябва да бъде окачена така, че по време на работа да не докосва стените и дъното. Разстоянието от водозаборната чаша до дъното трябва да бъде не по-малко от 40 см.

Монтаж и експлоатация на помпата

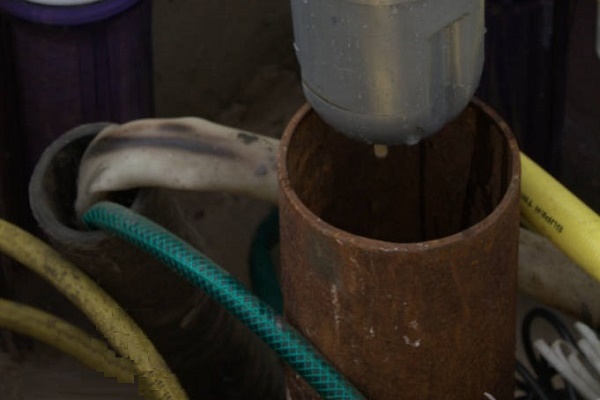

Електронната помпа „Тайфун“ може да бъде монтирана в сондаж с диаметър над 12 м, в открит водоем или в кладенец.

Особености на експлоатацията на електронните помпи „Тайфун“:

1. Оборудването не се нуждае от смазване и предварително пълнене, започва работа по изпомпване на течност моментално след стартиране. Не се допуска включване на помпите от серията „Тайфун“ в мрежата без предварително потапяне във вода!
2. Електронните помпи са предназначени за продължителна непрекъсната работа, включително и през зимния период. Повдигането на оборудването на повърхността е необходимо само за извършване на техническо обслужване или профилактичен преглед.
3. Включване/изключване на помпата се извършва само при използване на щепсел или двуполюсен превключвател. При задействане на защитната система няма нужда от повторно стартиране на помпата; при нормализиране на параметрите агрегатът ще започне работа в автоматичен режим.
4. По време на работа корпусът на електронната помпа не трябва да се удря в стените на сондажа или кладенеца. Ако това се случи, е необходимо да се повдигне помпата и да се монтира отново така, че да се избегнат ударите.
5. При експлоатация на електронната помпа през зимния период трябва да се помни, че дълбочината на потапяне трябва да бъде под дълбочината на замръзване на почвата в региона. Като се има предвид, че оптималното ниво за агрегатите „Тайфун“ е 3 м от водното огледало, тази помпа може да се използва безпрепятствено през цялата година.

„Тайфун-2“ може да работи като част от битова помпена станция, която е много удобна за използване за поливане и водоснабдяване на частна къща.

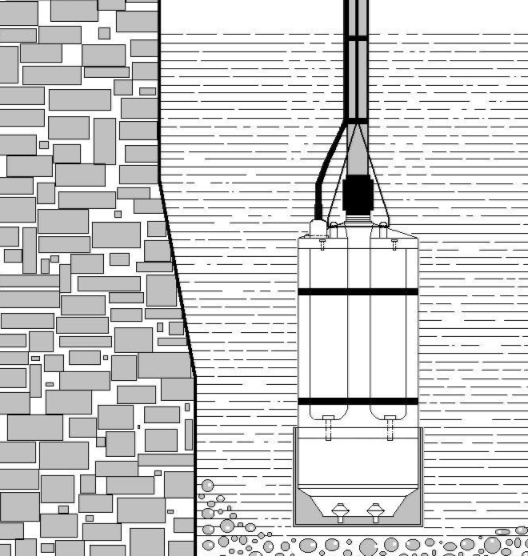

Монтажът на помпата „Тайфун“ може да се извършва в открит водоем, в кладенец или сондаж; при работа в открит водоем помпата предварително се спуска в пластмасова кофа (+)

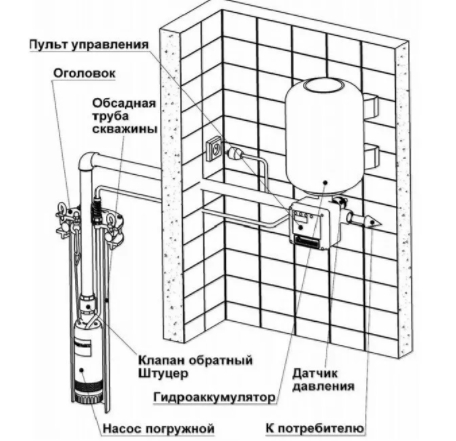

Помпени станции “Тайфун”

За разлика от обикновените помпени станции, които се състоят от хидроакумулатор, реле за налягане, манометър и различна съединителна арматура, станцията „Тайфун“ се състои от електронна помпа с висока производителност „Тайфун-2“ и блок за електронно управление, който позволява управление на помпата в автоматичен режим.

Водната помпа “Тайфун-2” се свързва чрез контролер, в резултат на което се получава пълноценна помпена станция, способна да осигурява водоснабдяване на частен дом.

Помпената станция “Тайфун” поддържа постоянно налягане в системата за водоснабдяване, без промяна на напора и производителността. Контролерът също осигурява плавен старт на помпата, което намалява риска от възникване на хидроудари и претоварване на помпата.

Устройството позволява да се осъществява многократно изключване/включване на помпата, без да се намалява нейният ресурс на работоспособност.

Помпата, която е част от помпената станция, е надеждно защитена от сух ход, в случай че водата във водоизточника свърши. Контролерът автоматично ще изключи агрегата, а при възстановяване на нормалното ниво на водата ще се включи автоматично.

При повишаване на напрежението в електрическата мрежа над 250 V помпата също автоматично се изключва.

Свързването на контролера се осъществява много лесно: необходимо е да се свърже щепселът на кабела на помпата “Тайфун-2” към контакта на блока за управление на електропомпата и тръбата, предаваща налягане към напорната тръба от помпата към водопотребителя. Свързването на контролера може да се извърши самостоятелно без привличане на специалист.

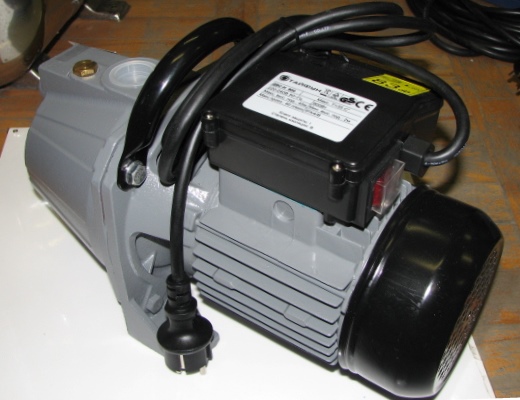

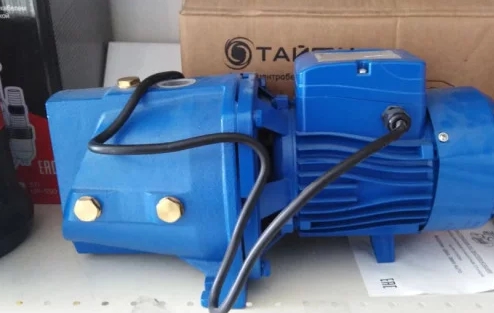

Повърхностните центробежни помпи с логотип Тайфун са предназначени за транспортиране на чиста вода и равнозначни по консистенция течности, които не включват агресивни вещества (+)

Регулиране на агрегатите “Тайфун”

Както и другите електропомпи от вибрационен тип, “Тайфуните” се нуждаят от регулиране, за да работи оборудването с необходимите параметри. Регулирането е подбор на оптималното разстояние между котвата и сърцевината, както и между клапаните и работното бутало.

За настройка на работния просвет между сърцевината и котвата е необходимо напрежението в електрическата мрежа да бъде точно 220 V. Това може да се постигне чрез използване на стабилизатор на мрежата. Ниското напрежение намалява производителността и напорните характеристики на вибропомпата, а повишеното води до възникване на прекомерно натоварване.

Средно просветът между сърцевината и котвата за нормална работа на агрегата е 4,3-5 мм. При наличие на специални инструменти можете самостоятелно да регулирате този показател, но като се има предвид сложността на разглобяване и обратно сглобяване на електрозадвижващата част на помпата, по-добре е да поверите тази настройка на специалисти от сервизния център.

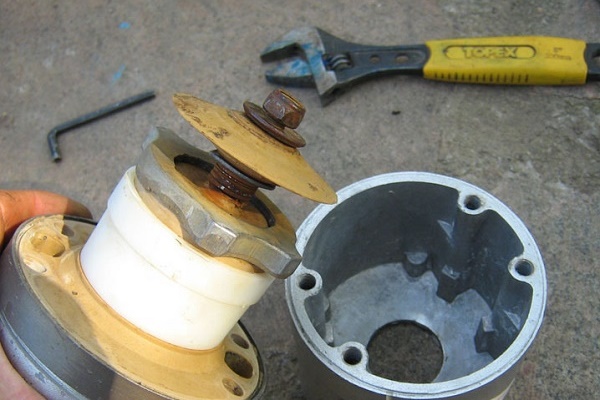

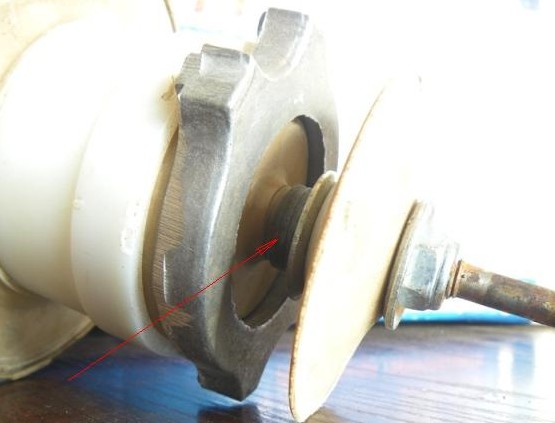

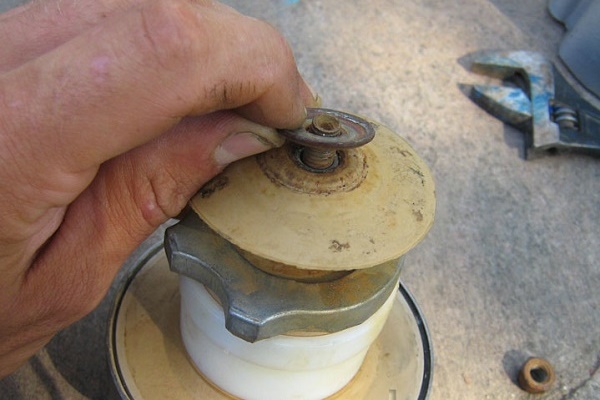

Самостоятелно можете да регулирате положението на шайбите на пръта, които се намират между котвата и амортисьора. Шайбите отговарят за производителните характеристики на електропомпата, както и за нейната ефективност.

Като добавите шайби, ще получите по-висока производителност. Тук е важно да не фиксирате шайбите твърде близо една до друга, тъй като това ще доведе до сблъсък между котвата и сърцевината.

По време на свързването на потопяемата помпа трябва да се провери дали няма течове във водоснабдителната система, тъй като те могат да доведат до нестабилно подаване на вода (+)

Шайбите, които се намират под буталото, отговарят за общото налягане на помпата, като въздействат върху работното бутало. Ако добавите шайби тук, буталото ще приляга по-плътно и налягането ще се увеличи, а намалявайки шайбите – налягането намаляваме.

Чрез регулиране могат да се постигнат оптимални показатели на работа на електропомпата “Тайфун”, например да се намали налягането, като същевременно се увеличи производителността и КПД.

Препоръчва се да се извършва регулиране на помпите “Тайфун”, ако един от техните параметри не съответства на посочените в паспорта, когато те не са свързани с колебания на напрежението в електрическата мрежа

Техническо обслужване и правила за безопасност

Техническото обслужване на електропомпата “Тайфун” включва периодичен преглед, който се извършва на всеки 100 часа работа. Докато оборудването е в гаранционно обслужване, разглобяването на помпата самостоятелно е забранено.

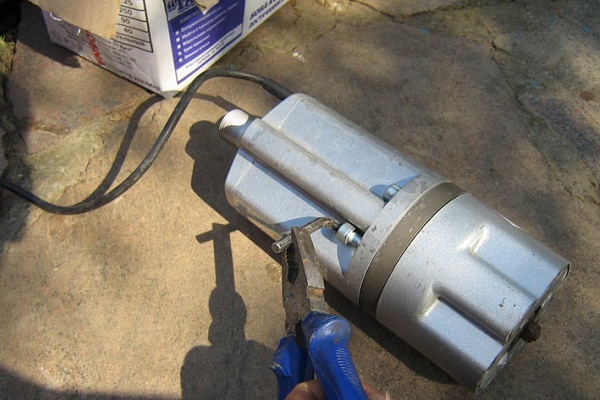

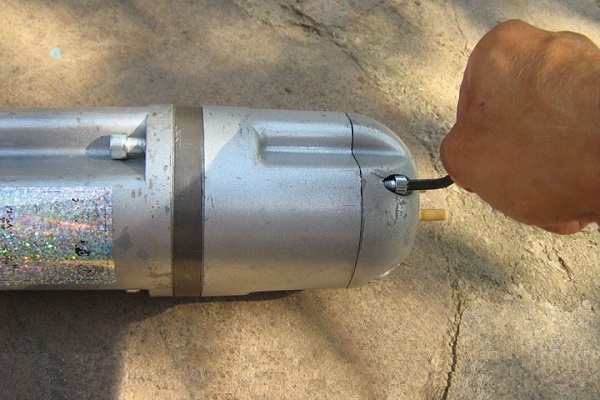

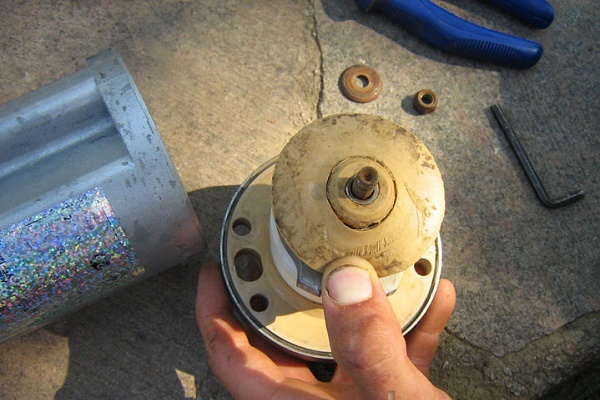

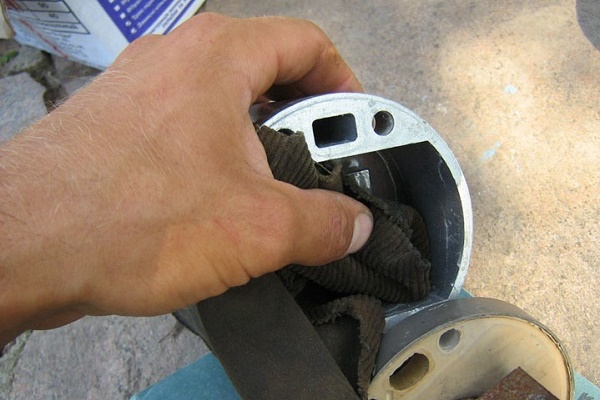

В постгаранционния период можете да извършите подмяна на износените части със собствените си ръце. Най-често това се отнася за буталото и клапаните. За тяхната подмяна е необходимо да се извърши разглобяване на помпата в съответствие с инструкциите на производителя.

Също така собствениците на помпи от серията “Тайфун” често се сблъскват със запушване на входните отвори на стъклото. Премахването на запушването може да стане чрез почистване на отворите с тънък тъп инструмент. Това трябва да се прави внимателно, за да не се повреди възвратният клапан.

Забранено е самостоятелно да се извършва ремонт на захранващия кабел!

За безопасна експлоатация и безпроблемна работа на помпата е необходимо да се спазват следните правила:

• да не се допуска работа на помпата без потапяне във вода;
• не трябва да се повдига/спуска, нито да се преглежда работеща помпа;
• напрежението на електрическата мрежа трябва да бъде максимално близко до стойността 220 V;
• температурата на изпомпваната вода не трябва да бъде по-висока от +35 °C;
• щепселът и обслужващият контакт трябва да се намират на място, защитено от влага.

Преди пускане в експлоатация на помпите “Тайфун” внимателно проучете инструкциите на производителя и следвайте неговите препоръки.

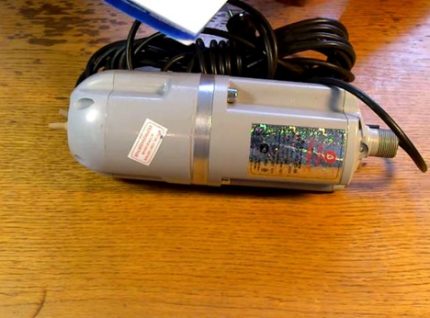

Периодично преглеждайте корпуса на електропомпата и оценявайте степента на замърсяване на отворите на входното стъкло, за да предотвратите намаляване на производителността поради тяхното запушване

Алтернативни варианти на помпено оборудване и съвети за избор на агрегати са представени в тази статия.

Изводи и полезно видео по темата

Преглед на електропомпата “Тайфун-2”:

Преглед на електропомпата “Тайфун-3” с УЗН:

Електронапомпите от украинско производство “Тайфун” се отличават с висока производителност, а по дълбочина на потапяне нямат аналози. Съотношението цена-качество при тези помпи е най-оптималното.

Оборудването е отлично подходящо за онези собственици, които търсят електронапомпа за целогодишно водоснабдяване на частна къща от дълбоки артезиански кладенци или открити водоизточници.

Имате ли личен опит с инсталирането и експлоатацията на помпата “Тайфун”? Искате ли да споделите впечатления от използването ѝ или да зададете въпроси по темата? Моля, оставете коментари – формата за отзиви се намира по-долу.
