Преглед на потопяема помпа “Водолей”: устройство, характеристики, правила за свързване и експлоатация

Изграждането на независима водоснабдителна система с водовземане от подземен източник налага необходимостта от закупуване на помпено оборудване. По навик търсим изделия на чуждестранни фирми. Въпреки това потопяемата помпа Водолей по надеждност и производителност не отстъпва на агрегатите на чужди марки. Струва много по-малко. А това е сериозен плюс, съгласни ли сте?

Желаете ли да се запознаете с особеностите на конструкцията на помпата Водолей? При нас ще намерите отговори на всички въпроси, които ви интересуват. Предоставената информация ще ви помогне правилно да изберете подходящия помпен агрегат, ще ви запознае със спецификата на експлоатация и обслужване на уреда.

За улеснение на избора сме описали подробно моделната гама на потопяемите помпи с логото Водолей. Представили сме правилата, подробно разгледахме последователността на свързване към автономния водопровод и електропреносната мрежа. Придружаващите статията снимки и видео-приложения ще ви помогнат по-добре да се ориентирате в темата.

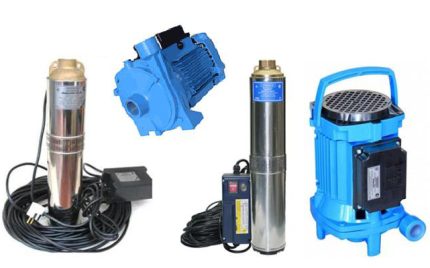

Водолей – отличен избор за вилна кладенческа помпа

Удобен за употреба и монтаж агрегат произвежда компанията «Промэлектро» (гр. Харков, Украйна). Освен потопяеми помпи, предприятието произвежда дренажно и повърхностно помпено оборудване, електродвигатели, фуражомелки.

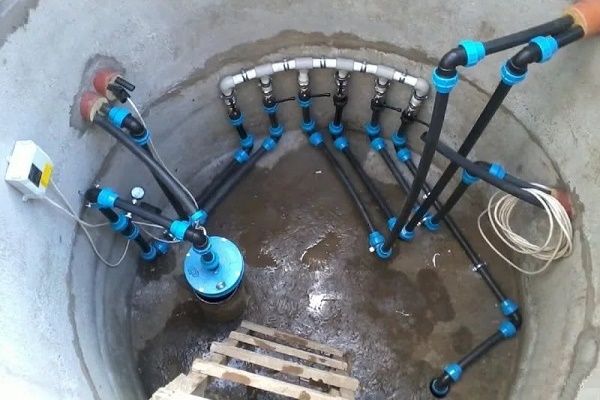

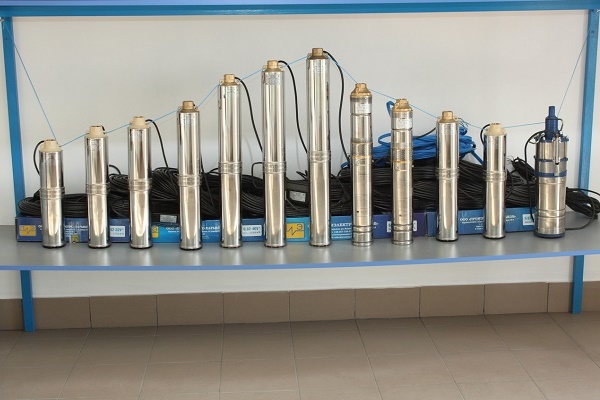

Серията помпи за дълбочинно използване включва продукти, експлоатирани в кладенци, установени “върху пясък” и “върху варовик”. Диапазонът на разстояние от водовземането до подаването му на повърхността е от 20 до 200 м.

Най-мощните модели могат да обслужват голяма по площ вила или 2-3 вилни къщички, тъй като производителността им достига 12 m³/h.

Продукцията на компания «Промэлектро» е известна от 1995 г. – от момента на основаване на предприятието. А от 1996 г. вижда бял свят оборудване, не загубило популярност и до днес – потопяеми и повърхностни помпи.

Сред плюсовете на гамата уреди Водолей могат да се откроят:

• икономично потребление на електроенергия;
• висока производителност;
• нисък шумов коефициент;
• износоустойчивост на детайлите, изработени от неръждаема стомана, месинг и безопасна хранителна пластмаса;
• възможност за гаранционен или самостоятелен ремонт;
• малко тегло и размери, съответстващи на диаметъра на сондажа;
• пълна комплектация, позволяваща незабавно започване на монтажа.

Не забравяйте за IEC 335-1 (международен стандарт за безопасност), гаранционно обслужване за период от една и половина година и възможност при необходимост от ремонт да закупите резервни части от производителя.

По технически характеристики модификациите са сравними с чуждестранните аналози PEDROLLO и GRUNDFOS. Цената в зависимост от модела е от 18 € до 274 €.

Особености на устройството на потопяемата помпа

Всички сондажни потопяеми модели Водолей имат сходно устройство.

Основните части са:

• многостепенен помпен сектор;
• електродвигател, отделен с филтър;
• кондензаторна кутия, намираща се отвън.

Под корпуса се крие помпен блок – монолитна кутия с въртящи се лопаткови колела и задвижване.

Именно размерите на работното колело отговарят за една от основните характеристики на агрегата – производителността. Колкото по-голям е неговият диаметър, толкова по-обемна е порцията вода, подавана за определен времеви интервал.

Всички части са надеждно закрепени с капак с винтова резба. Той е и мястото за фиксиране на въжето, един от елементите за закрепване на помпата вътре в сондажа.

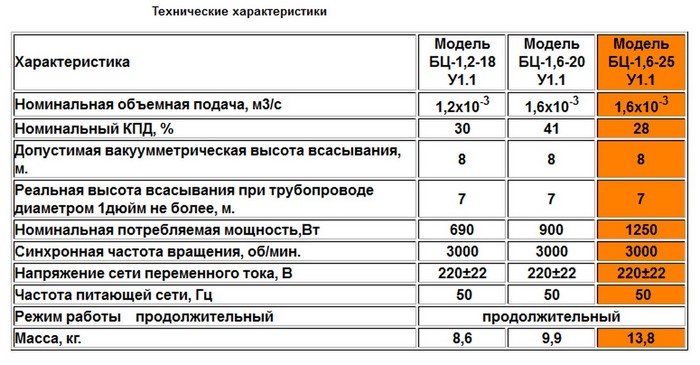

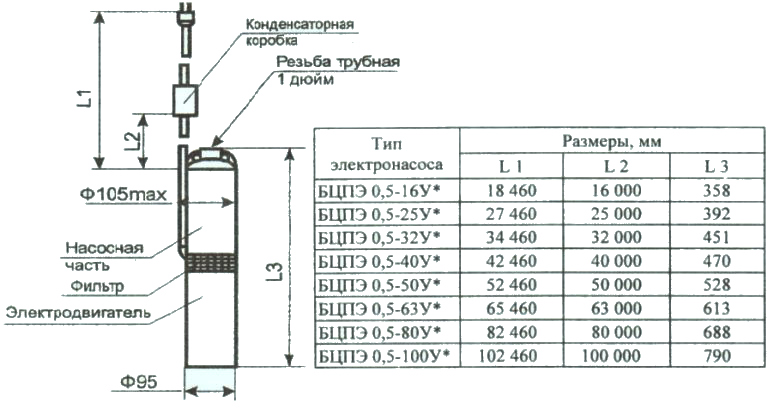

По данните от таблицата може да се проследи съотношението между габаритите на апарата и два важни технически показателя – производителността и стойността на номиналния напор

Двигателят с помощта на комбинация ротор-статор и лагери привежда в движение апарата. Той е запълнен с масло. Кондензаторите и електрическият кабел са затворени в кондензаторна кутия.

За да не излезе оборудването от строя при форсмажорни обстоятелства, например при бързо изсушаване, е предвидена автоматична защита от немско производство.

Контролът на работата и управлението се осъществяват с помощта на външен уред. Познаването на устройството на помпа Водолей ще помогне при нейния ремонт.

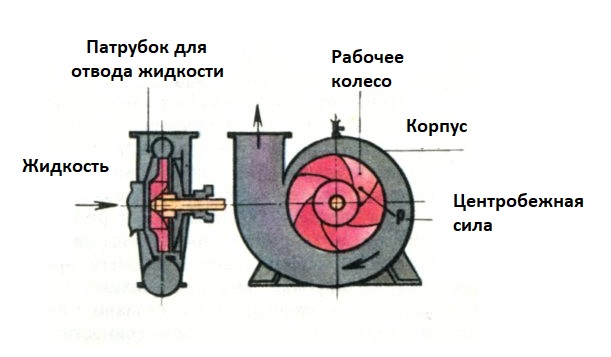

Принцип на работа на потопяемия апарат

За да подава вода нагоре и да я премества на необходимото разстояние, е необходимо да се създаде налягане. Центробежният тип помпи произвежда необходимия напор чрез въртене на колело (или няколко колела), което е закрепено на работния прът (вал) и е свързано с двигателя.

При пускане на колелото възниква кинетична енергия, която се предава на лопатките, а от тях – на течността. В резултат водата се разпръсква към стените, след което от приемника се премества в съседната (горната) камера, а на нейно място под налягане постъпва следваща порция вода от кладенеца.

Благодарение на просто, но добре обмислено устройство, водата плавно, в щадящ режим постъпва първо в корпуса на апарата, след това по тръбите – в накопителния резервоар

За засмукване на течността е предназначен всмукващият патрубок, а за защита на вътрешните части на устройството от запушване и бързо износване е предвиден филтър. Устройството е просто, но толкова ефективно, че няма смисъл да се търси апарат с друг принцип на работа.

Всички елементи на механизма се поместват в доста компактна продълговата «гилза», чиято конструкция идеално подхожда за спускане в тесния ствол на кладенеца.

За разлика от вибрационните аналози, центробежните работят равномерно и внимателно, благодарение на което не вдигат пясък от дъното и не разрушават стените на кладенеца.

Предназначение и характеристики на моделите

За да обхване по-голяма аудитория, компанията «Промелектро» изработва модели от различни модификации. За удобно ориентиране някои параметри на агрегатите са заложени в тяхното наименование.

За пример да вземем позиция БЦПЕ 0,5-100У 60/150 и разшифроваме цифровите данни:

• БЦПЕ – битов центробежен потопен електронаос;
• 0,5 (л/с) – производителност;
• 100 (м) – номинален напор при номинален обемен дебит;
• 60 (л/м) – максимална производителност;
• 150 (м) – височина на издигане на водата в кладенеца при най-голям напор.

В съответствие с индивидуалните изисквания можете да изберете апарат, който се отнася към една от четирите групи: 0,32 л/с, 0,5 л/с, 1,2 л/с, 1,6 л/с.

Да предположим, че сте собственик на кладенец или малък сондаж (с диаметър 100 мм, 120 мм и повече) с ограничен дебит. Най-вероятно потреблението на вода не надхвърля 2 м3/ч. Очевидно е, че изборът трябва да падне върху модел БЦПЕ-0,32.

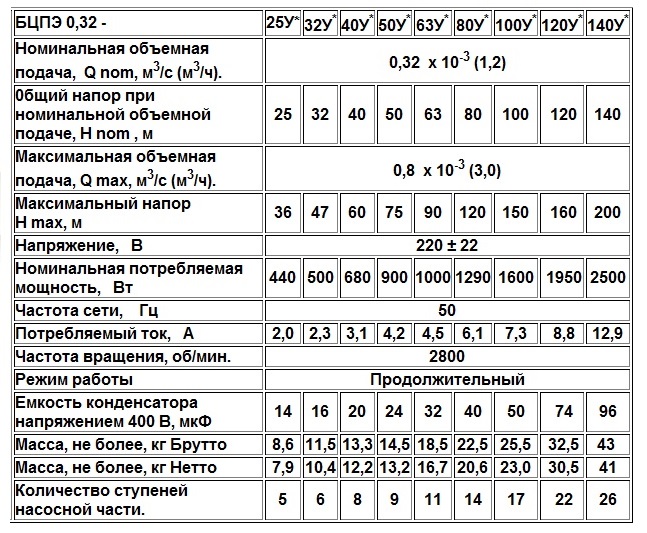

В таблицата са представени техническите характеристики на всички модели помпи Водолей с производителност 0,32: с помощта на анализ на данните лесно може да се подбере апарат за собствено ползване.

Моделите с производителност 0,32 са доста популярни, тъй като мнозина посещават вилата си нередовно, а броят на постоянно живеещите хора рядко надвишава 3-4.

Ако решите да закупите апарат с минимална производителност, имайте предвид, че останалите показатели могат да се различават (например, параметрите на напора). Тази серия се състои от 9 модела.

В следващата серия – БЦПЕ 0,5 – има общо 8 модела, различаващи се по големина на напора (от 16 м до 100 м). Помпите могат да работят както с ръчно, така и с автоматично управление. Апаратите са оборудвани със защитна функция, която предпазва от прегряване.

Ако диаметърът на вашия кладенец е не по-малък от 110 мм, а дебитът – от 2 м³/ч, можете да изберете един от моделите на тази серия. Апаратът може да бъде полезен и за други цели, например, ако възникне необходимост да изпомпвате вода от басейн, езеро или естествен водоем.

Помпеното оборудване с производителност 0,5 л/с е отлично подходящо за поливане на тревни площи, лехи, цветни градини или градински насаждения.

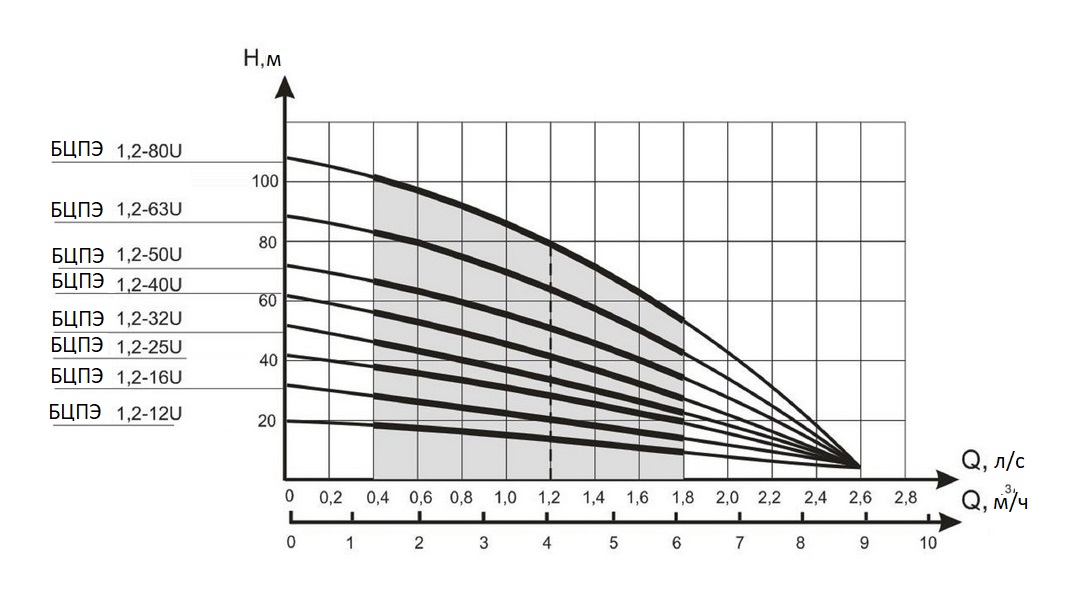

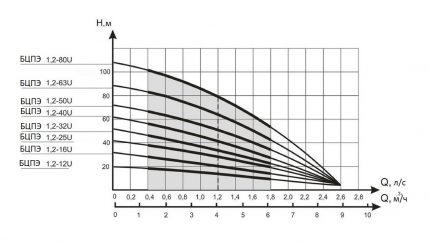

Помпите Водолей БЦПЕ-1,2 постигат максимален КПД при подаване на вода 1,2 л/с (4 м³/ч): графиката отразява зависимостта на обема на водата от напора.

Следващата серия – с производителност 1,2 л/с – включва линия от 8 изделия, различаващи се по напор (от 12 м до 80 м). Производителят предупреждава, че гореща вода (с температура над +35 ºС) не може да се изпомпва, както и твърде замърсена течност.

Най-производителни са моделите БЦЕП 1,6, които са представени в три модификации – с напор 25 м, 32 м, 40 м. В своята линия те се различават и конструктивно – имат различен брой степени на помпената част, от 6 до 8.

Като вземете предвид техническите характеристики на помпата Водолей, можете да изберете агрегат според индивидуалните изисквания.

Избор на модел по конкретни характеристики

Нека разгледаме всички етапи на избор на помпа на марката. Тези препоръки са от общ характер; с по-подробна информация можете да се запознаете в техническия паспорт и инструкцията за инсталиране.

След като уточните техническите данни на кладенеца и сравните характеристиките на различни помпи, можете да изберете модел, който оптимално подхожда на вашия имот.

Преди покупката е важно да се вземат предвид всички характеристики, необходими за правилния избор.

А именно:

• диаметър на кладенеца;
• дебит на кладенеца;
• нива на водата в кладенеца (статично и динамично);
• предполагаем разход на вода;
• разстояние от източника до къщата;
• налягане в хидроакумулатора (демпферен резервоар).

Диаметърът на кладенеца се определя много лесно – той е посочен в техническия паспорт, който се издава от компанията, която извършва сондиране и инсталиране на оборудването. Най-вероятно диаметърът е типов, тоест има размери 100 мм, 133 мм, 152 мм. Помпите Водолей е най-добре да се инсталират в кладенци с напречно сечение над 100 мм.

Дебитът също е посочен в паспорта; благодарение на този параметър лесно се избира помпа по производителност. Важно е параметрите на помпата да не надвишават цифрите, посочени в документите.

Да предположим, че дебитът на източника е 3 м³/ч. Това е доста нисък показател, който означава, че не е нужно да се купуват модели от серията БЦПЕ 1,2 (или с по-висока производителност), достатъчен е БЦПЕ 0,5.

При работа на по-мощно оборудване обемът на водата в източника няма да успее да се възстанови, ще настъпи изсушаване и автоматично изключване на устройството.

Необходимо е да се знае нивото на водата, за да се определи правилно дълбочината на монтаж на помпата. Обикновено разстоянието до водното огледало и от повърхността до дъното са посочени в паспорта, но трябва да се помни за няколко нюанса.

Първият се отнася до особеностите на монтажа на потопяемата помпа – тя се спуска под повърхността на 4-5 м. Вторият – непостоянството на нивото на водата.

През топлия период нивото обикновено спада, като разликата с началния показател може да достигне до 4-5 м. Оказва се, че за монтаж е необходимо да се знае минималното ниво.

Още на етапа на планиране на системата за водоснабдяване е необходимо да се състави схема на къщата с посочване на всички възможни точки за водочерпене – данните ще послужат както за монтаж на тръбопровода, така и за избор на помпа.

За изчисляване на общия разход на вода е необходимо да се вземат предвид няколко фактора:

• брой на постоянно пребиваващите;
• брой на точките за ползване вътре в къщата (санитарен възел, кухня, душ);
• наличие на точки за водочерпене извън къщата (поливане на градината, кран в лятната кухня, кран в банята) и др.

Средно, ако не се вземат предвид допълнителните обекти, на един човек се пада дневен разход от 200 л.

Разстоянието между източника на вода и къщата е необходимо за изчисляване на допълнителното натоварване на помпата. Стандартно изчисление: 10 m хоризонтално положени тръби се равняват на 1 m вертикално разположени (и двете – 0,1 атмосфери).

Налягането на демпферния резервоар влияе на прага на изключване. Да предположим, че имате инсталиран обемен резервоар от 300 л, тогава за неговото изключване е необходимо налягане от 3,5 атмосфери (преведено във вертикални метри – 35).

Правила и ред за свързване на помпата

За да работи изправно помпеното оборудване на марката Водолей, е важно то да бъде правилно монтирано и свързано, като се използват подходящите компоненти.

Закупуване на компоненти за инсталиране в кладенеца

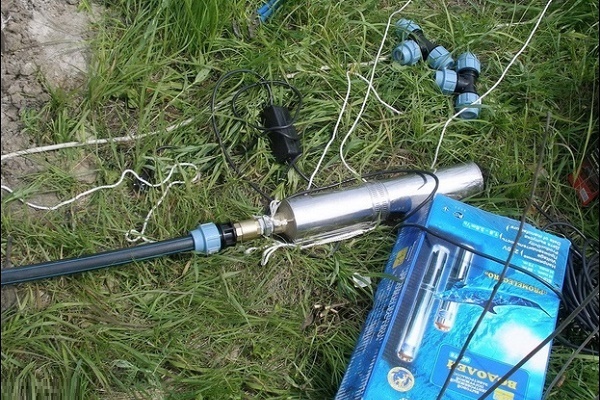

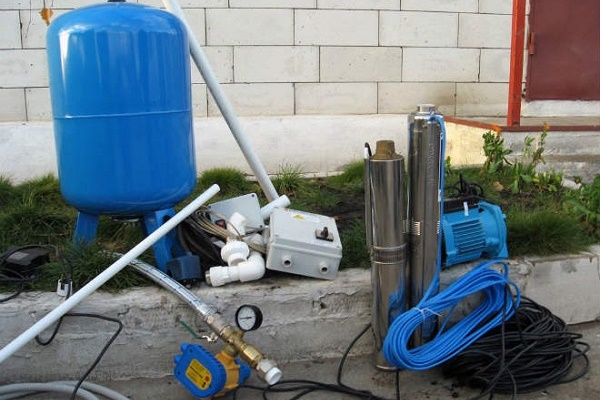

Освен покупката на помпата, към която е приложен електрическият кабел и въжето за окачване, може да възникне необходимост от закупуване на следното оборудване:

• Хидроакумулатор с комплект преходници. За малко семейство (2-3 души) е достатъчен малък хидроакумулатор с обем 100 л: колкото по-голям е обемът, толкова по-рядко ще се изключва устройството).
• Оглавник. Предназначението на оглавника за кладенец – да покрие шахтата от уличен боклук и атмосферни валежи, служи за място на закрепване на тръби.
• Тръба от помпата до резервоара. Изисква се за външна употреба, с диаметър 32 мм или 40 мм.
• Преходник от тръбата към потопяемата помпа. За помпа Водолей и тръба с диаметър 32 мм ще подходи изделие от тип 1’ с външна резба 32 мм.
• Стоманен трос със скоби. Ако изделието, доставяно в комплекта, по някакви причини не устройва.
• Подводен кабел. Прилага се за електрически кабели.

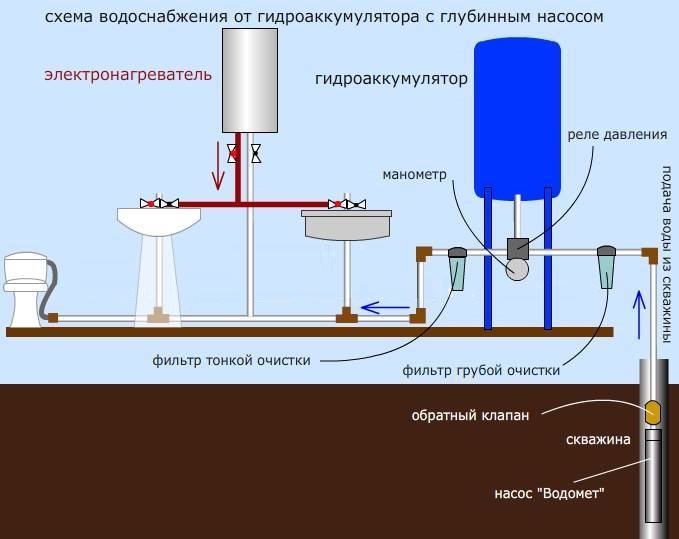

Заедно с хидроакумулатора и помпата се придобива реле за налягане и манометър. Отлично се е доказало оборудване от немски и италиански произход.

Например, ако обемът на резервоара е над 300 л (8 атм.), ще подходи модел реле MDR 5-8 Грундфос.

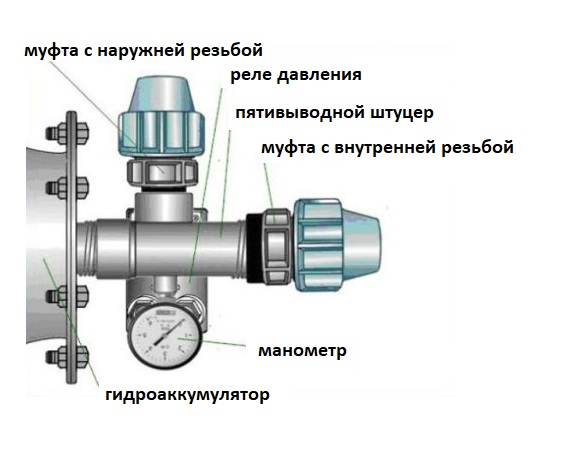

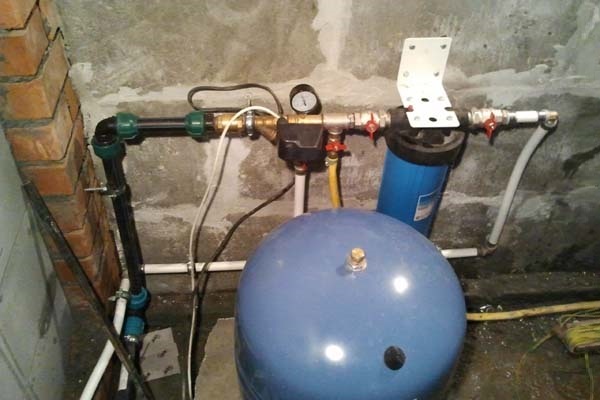

Един от вариантите за монтаж на релето за налягане и манометъра е с помощта на муфи, на нипела, излизащ от хидроакумулатора (накопителния резервоар).

Подготовка и извеждане на напорния тръбопровод

За да има по-малко проблеми с доставката на вода от кладенеца до дома, тръбопроводът трябва да притежава определени качества.

А именно:

• херметичност;
• здравина;
• минимална дължина;
• липса на огъвания.

Завоите и огъванията могат да предизвикат образуване на въздушни джобове, които пречат на движението на водата. Колкото по-къси са тръбите, толкова по-малко свързващи елементи са необходими: фитинги, муфи, фланци. Не се препоръчва използването на резбова връзка. Възможен вариант на изделието е тръба ПНД-32.

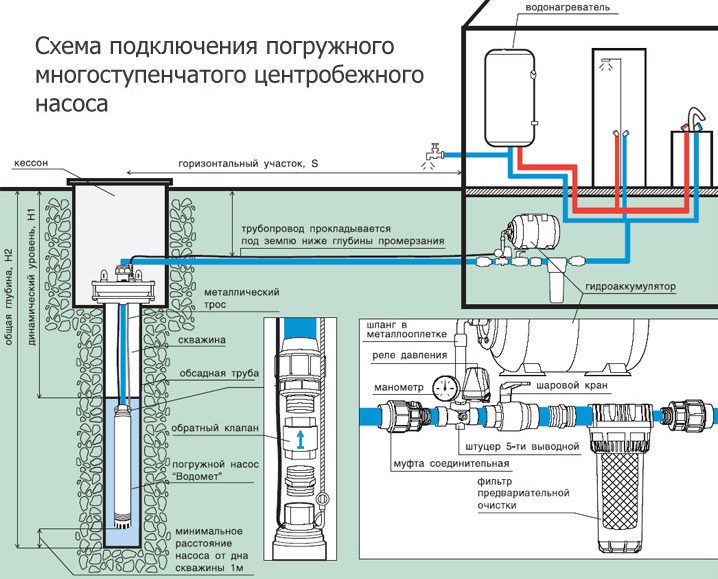

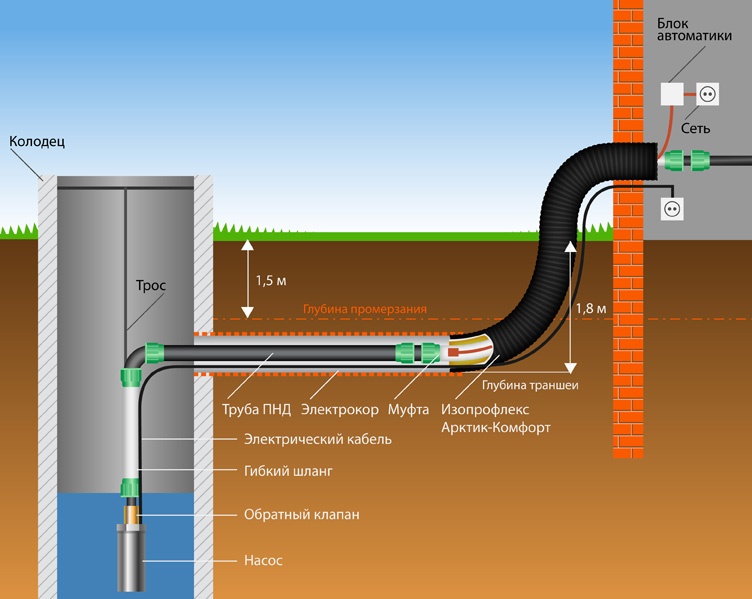

Схема на разположение на напорната тръба при монтаж на потопяема центробежна помпа: тръбопроводът е положен под нивото на замръзване на почвата с допълнителна изолация.

Монтаж на възвратния клапан

Възвратният клапан не е включен в комплекта с помпата, но присъствието му в системата за водоснабдяване на дома е необходимо. Основното предназначение на клапана е блокиране на движението на водата в обратна посока.

Това означава, че по време на работа възвратният клапан е отворен и позволява на течността да се движи свободно по посока на точките на водовземане. Въпреки това, при изключване на помпата той спира водата, без да ѝ позволява да се движи назад.

Клапанът се монтира непосредствено на изхода на кладенечната помпа. Той се монтира в тръбата над помпата, в някои случаи – на малко разстояние от нея (не повече от 1 м).

При монтирането на клапана обърнете внимание на стрелката, която показва посоката на движение на водата. Това е необходимо, за да не монтирате детайла с обратната страна.

Схемата за монтаж на възвратния клапан в кладенеца се извършва на напорната тръба веднага след потопяемата помпа. При монтаж на повърхностна помпа клапанът се фиксира в края на спуснатия във водата патрубок.

Закрепване на оборудването на въже

Капроновото въже за монтаж на помпата е включено в комплекта, но някои потребители отбелязват, че с времето еластичният материал губи еластичност и се разтяга.

За предотвратяване на деформации може да се използва въже от неръждаема стомана. То се прокарва през специалните отвори в горната част на корпуса на помпата и се завързва здраво.

Заедно с въжето е необходимо да се спусне в кладенеца и електрическият кабел. За да се предотвратят механични повреди и допълнително натоварване върху него, трябва да се направи своеобразен сноп от предпазното въже, тръбата и електрическия кабел.

Крепим шнура не опънат, а във вид на примка, с малки припуски. Забранено е да се повдига помпата от кладенеца за електрическия кабел.

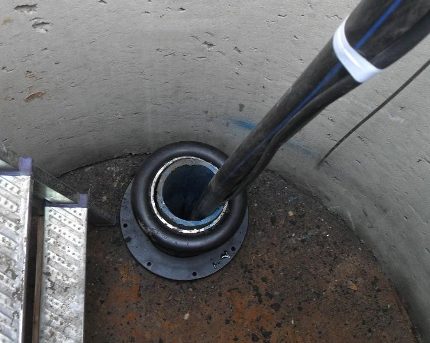

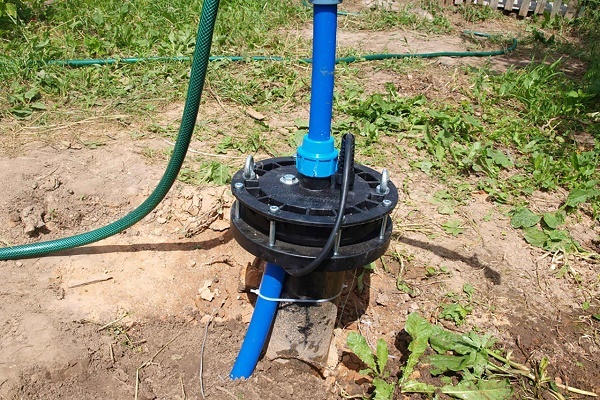

Приблизително така трябва да изглежда тръбата, след като помпата е спусната в кладенеца. Електрическият кабел се фиксира със специални скоби или с лепяща лента.

Свързаните помежду си комуникации внимателно се спускат в обсадната тръба на предварително изчислена дълбочина. Помпата в никакъв случай не трябва да докосва дъното.

Свързване към електрозахранване и тестване

Помнете, че работата на помпата Водолей е възможна само при спазване на параметрите на напрежението – 220 V. При други показатели нормалното функциониране на оборудването не е гарантирано. Ако характеристиките на мрежата не отговарят на изискванията на производителя, свържете стабилизатор na напрежението.

След като потопите помпата в коледенеца, уверете се, че корпусът ѝ e изцло във вода. Захранващият шнур не трябва да e опънат като струна. Едва след проверка на изпълнените условия пристъпете към свързване на помпата Водолей към източника на захранване.

Ако устройството започне да изпомпва вода и се изключи само при задействане на автоматиката – всичко e направено правилно.

За безпроблемна работа на оборудването се извършва профилактичен демонтаж. Ако след оглед се забележат недостатъци, те трябва да бъдат отстранени. Например, може да се сменят лагерите (при твърд ход), да се смени маслото, да се провери намотката на двигателя.

Информацията за това как да смените стара помпа с нова, изложена в друга наша статия, също може да ви бъде полезна.

Възможни неизправности и методи за отстраняването им

Въпреки профилактиката са възможни случаи на повреда, затова ще разгледаме най-честите от тях.

Профилактично почистване трябва да се извършва веднъж на 1-2 години, нo е възможен и авариен извнпланнов ремонт, ако частите са се износили или смуктелният патрубок преждевременно се е напълнил с пясък.

Ако помпата не се е включила, извършете следните действия:

• проверете наличието на контакти в розетката;
• огледайте помпата за запушване с пясък;
• измерете напрежението, при недостиг включете стабилизатор.

Ако внезапно производителността намалее, проверете дали не се е появило изтичане в тръбопровода. Същевременно огледайте и почистете филтрите. При спад на напрежението използвайте стабилизатор.

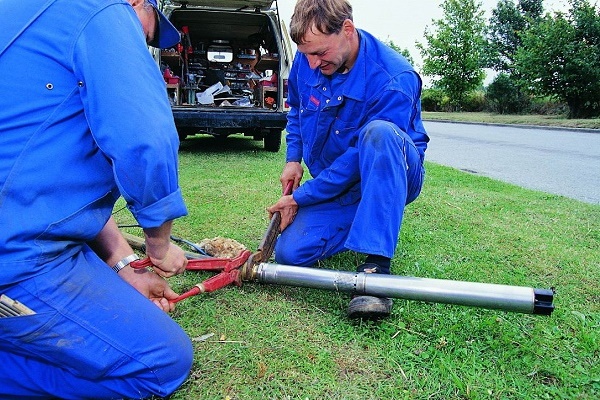

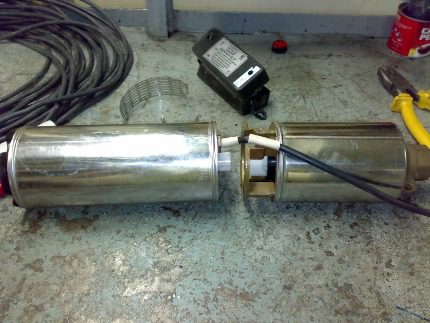

Помпата рано или късно ще се запуши с пясък, затова извършете почистване: свалете мрежата и защитния улей, разделете помпената част от електродвигателя, проверете работата на вала, промийте всички елементи. Сглобете устройството в обратен ред.

Изводи и полезно видео по темата

Как да направите изчисления за компетентен избор на помпа Водолей:

Технически характеристики и възможности на модела Водолей БЦПЭ 1.6 40у:

Как да ремонтирате апарата Водолей (1/3):

Как да разглобите и почистите помпата Водолей със собствените си ръце:

Последователност на инсталиране и свързване на агрегата:

Както виждате, помпата Водолей е удобно за монтаж и поддръжка, ефективно устройство за подаване на вода в автономна водоснабдителна система.

Редовните самостоятелни прегледи и дребни ремонти ще помогнат да удължите живота му, но ако възникнат трудности с инсталирането или избора на нов модел – използвайте услугите на професионалисти.
