Помпи за повишаване на водното налягане: видове, как да изберете, технология на монтаж + схеми за свързване

Ниското налягане във водопровода може да извади от равновесие не само вас, но и скъпоструващото оборудване. Съгласете се, и двете просто трябва да се пазят. Подобни ситуации основно тормозят собствениците на частни къщи, но се случват и в апартаменти, свързани към централизирани мрежи. Как да се справим с тях?

Завинаги ще ви отърват от посочените неприятности помпите за повишаване на налягането на водата. Те ще осигурят работните параметри, необходими за нормалното функциониране на домакинските уреди. Компактните, почти незабележими устройства ще защитят нервите ви и ще удължат работния ресурс на агрегатите.

В представената на вашето внимание статия са подробно изложени принципите за избор на оборудване и правилата за неговия монтаж. На желаещите да извършат работите самостоятелно или да контролират наетите водопроводчици ще помогнат полезни схеми. Допълват информацията селекции от снимки и видео.

Работа на помпата за повишаване на налягането в мрежата

Проблемът с ниското налягане във водопровода се решава с помощта на два типа устройства: циркулационни и самозасмукващи помпи. Първите са по-просто устроени и по-лесно се монтират в системата.

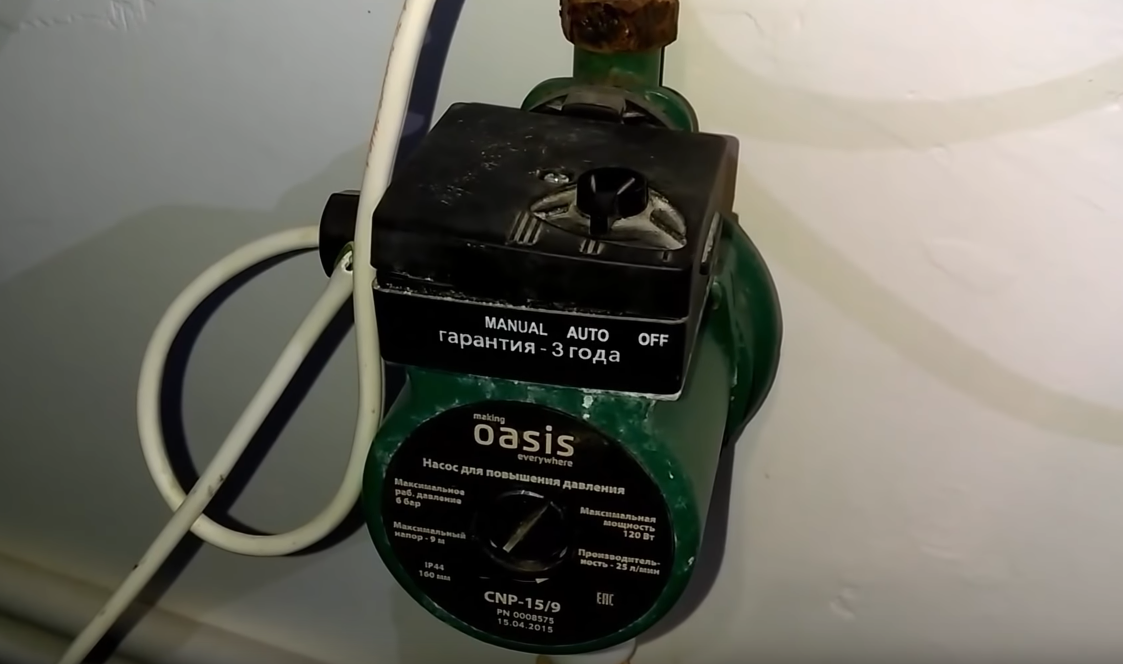

Обикновената циркулационна помпа се състои от ротор, закрепена на него работно колело и двигател, който върти всичко това. Обикновено, ако в системата има вода, но налягането е слабо, достатъчно е една или две помпи.

Задачата за повишаване на налягането във водопроводната система се решава по два начина: чрез инсталиране на циркулационна или центробежна самозасмукваща помпа (кликнете за уголемяване)

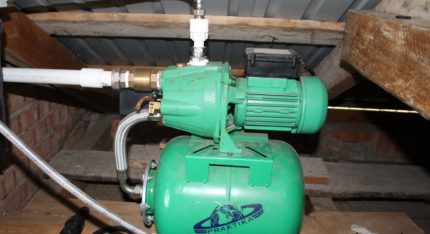

А ако до горните етажи водата изобщо не достига, ще се наложи да се постави високомощна помпена станция с хидравличен резервоар. Такова устройство просто се инсталира като част от водопроводната система на подходящо място. Работното колело се върти, придавайки на водния поток допълнително ускорение.

В резултат на това тръбите се пълнят по-бързо с вода, осигурявайки необходимото ниво на налягане във водопровода. Това са компактни устройства с малка мощност, предназначени да решават проблеми от местен характер. Засмукващите помпи се отличават с по-висока производителност и по-сложно устройство.

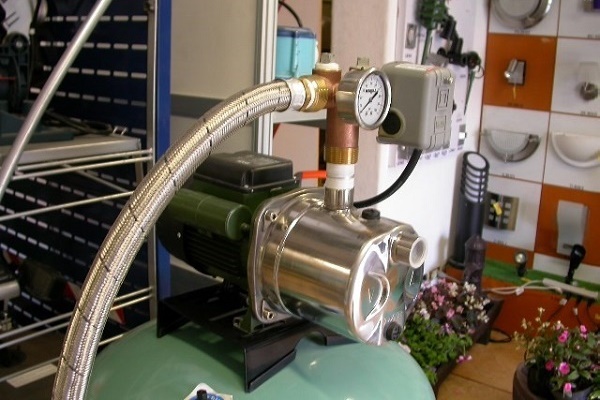

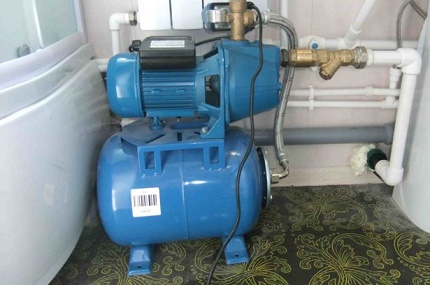

Освен засмукваща помпа, способна да изпомпва вода на значителна височина, системата се допълва и от хидроакумулатор, снабден със специална мембрана

Работата на тази техника е автоматизирана и използва реле за налягане. Водата първо се подава в акумулаторния резервоар, а след това постъпва във водопровода, като осигурява необходимите характеристики в системата

По този начин, ако центробежната помпа позволява да се отстрани проблемът на отделен участък, то засмукващото оборудване се използва за регулиране на целия водопровод в къщата или апартамента

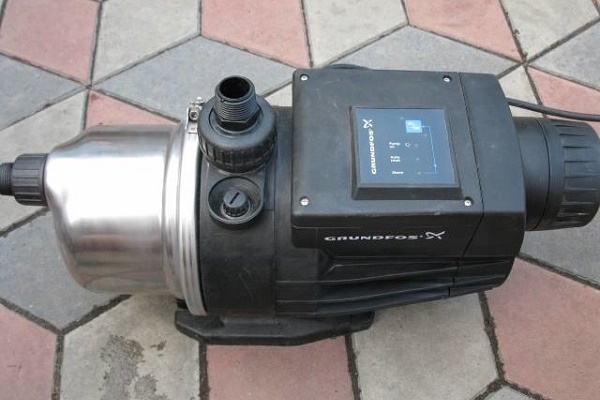

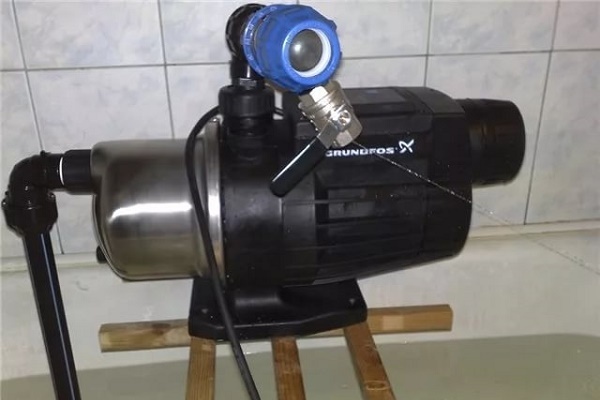

Самозасмукващите повишаващи помпи са способни да повдигат течност на височина до 12 m, като мощността им започва от 2 m³/h

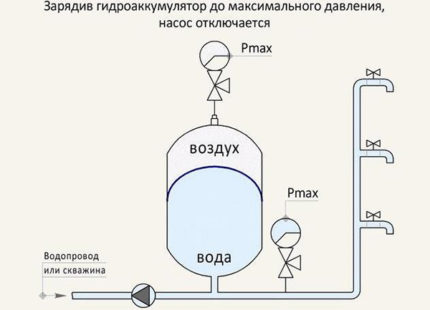

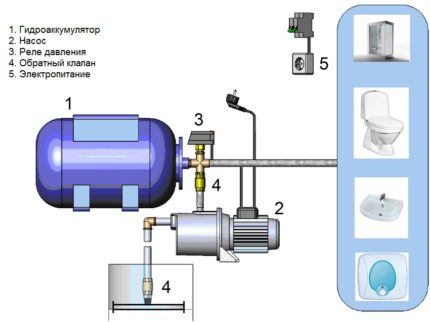

Този схематичен чертеж позволява да се състави представа за реда на свързване на помпената станция с хидроакумулатор. Това е скъпа система, но тя дава стабилно налягане във водопроводната система

Помпата за повишаване на налягането на водата работи по следния начин. Когато разходът на вода достигне 1,5 куб.м венчелистчето на сензора за движение променя положението си

Това води до автоматично включване на помпата. Когато потокът вода спре, помпата се изключва. Техника от този тип се използва както в частни къщи, така и в многофамилни жилищни сгради

Тя е особено актуална във високи жилищни сгради, където осигуряването на нормално подаване на вода до горните етажи без специална помпа по различни причини е невъзможно. Монтажът на една помпа или дори на специална станция с повишена мощност може да бъде истинско спасение за жителите на горните етажи

Понякога се налага да се използва не една повишаваща помпа, а две или повече. С такава необходимост понякога се сблъскват собствениците на къщи, в които водопроводната система първоначално е била проектирана с грешки.

В такъв случай ще трябва да се изчисли цената на преработката на водопровода (ако такава възможност изобщо съществува) и разходите за инсталиране на допълнителна техника.

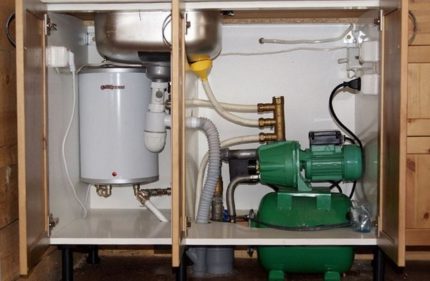

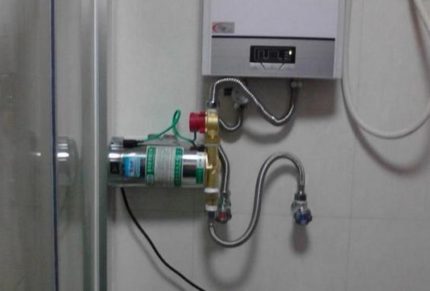

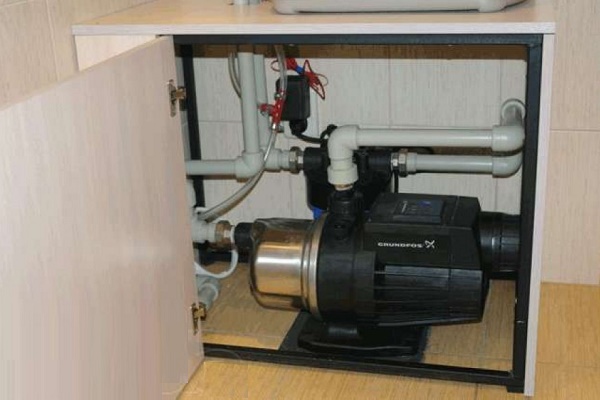

Малка помпена станция, монтирана пред домакинските уреди, ще осигури нормално водоснабдяване

Трябва да се помни, че за прехвърляне на гореща вода са предназначени специални видове техника. Те са изработени от специални термоустойчиви материали, поради което струват по-скъпо от по-простите модели, предназначени за контакт само със студена вода. Съществуват и универсални повишаващи помпи, които са подходящи както за студена, така и за гореща вода.

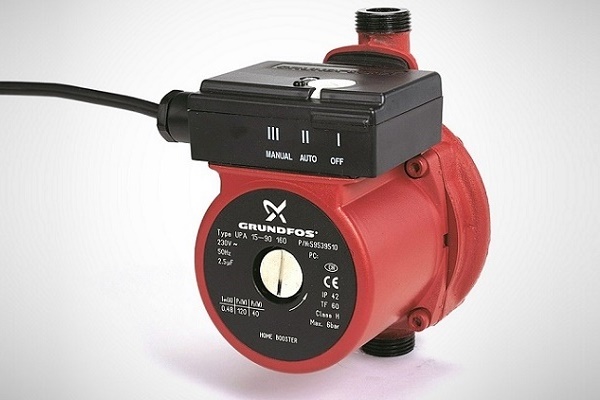

Мощността на обикновената циркулационна помпа е малка, тя консумира по-малко енергия от някои лампи с нажежаема жичка.

При включването му в системата може да се постигне повишаване на налягането с около 2-3 атмосфери. Ако обаче се изисква по-сериозна корекция на характеристиките, трябва да се даде предпочитание на по-мощно оборудване.

Циркулационните помпи притежават свойството да работят "на затворено", т.е. не е необходимо да се изключват дори ако всички кранове са затворени и водата от системата не се използва. Приблизително по същия начин функционират и подемните помпи за повишаване на налягането на водата. Тези устройства по конструкция са подобни на циркулационните модели.

Ако такава помпа е изключена, водата ще циркулира свободно през нейния корпус. Веднага щом към двигателя постъпи захранване, помпата се включва. Работното колело започва да се върти и налягането на водата в системата се увеличава. Ако се направи избор между системи с автоматично или ръчно управление, обикновено предпочитание се дава на първите.

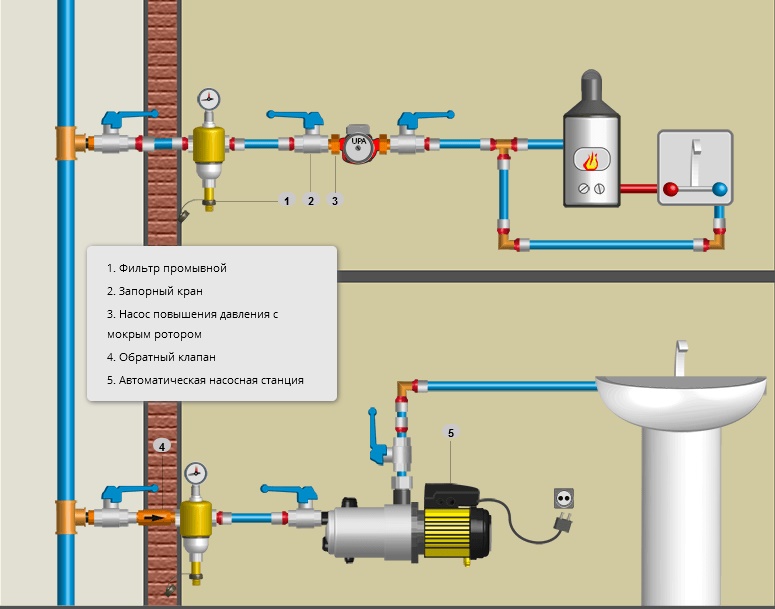

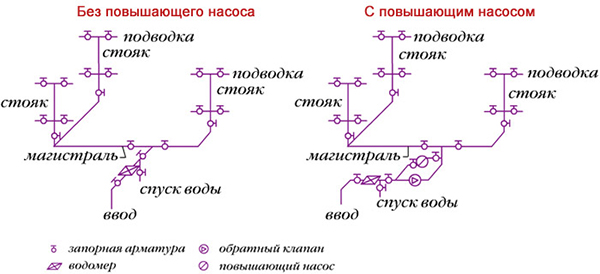

Сравнението на схемата на водопроводна система с повишаваща помпа и без нея позволява по-точно да се представи редът на монтажа на такова оборудване.

Такава техника е по-удобна за използване и служи по-дълго, тъй като не работи на празен ход. Да вземете помпа с ръчно управление има смисъл само в случаите, когато тя ще се използва или много кратко (временен вариант), или изключително рядко (лятото, на вилата, само през уикендите).

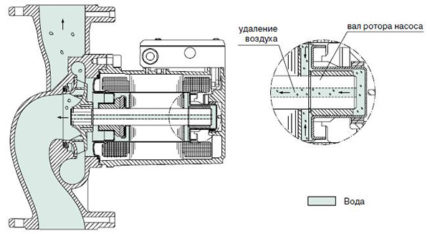

На схемата е представено визуално устройството на помпа с мокър ротор. Водата облива движещите се части на помпата и поглъща излишната топлина.

Понятието за сух и мокър ротор се отнася до информацията за охладителната система на устройството. В първия случай то се охлажда от въздушен поток, а във втория – от потока на прехвърляната вода.

Помпата с мокър ротор е по-евтина, но служи по-малко поради негативното въздействие на утайката, която се натрупва по време на прехвърлянето на вода върху работните части. Моделите със сух ротор се справят по-ефективно със задачите си и сроковете им за експлоатация са по-големи.

Правила за избор на мощност на агрегата

Мощността на устройството трябва да бъде съизмерима с нуждите на системата. Липсата на напор е лоша, но и твърде голямото налягане не е необходимо.

Ако за водопровода е избрана твърде производителна помпа, напорът в системата ще нарасне и всички нейни елементи ще бъдат подложени на ненужно допълнително натоварване. Това води до бързо износване и чести повреди.

Стабилното налягане на водата в системата трябва да бъде не по-малко от две атмосфери. Това ще бъде достатъчно за комфортни водни процедури, както и за стартиране на автоматична пералня.

Въпреки че някои модели са по-взискателни по отношение на условията на експлоатация. Например, ако в къщата има душ кабина, хидромасаж, джакузи или други подобни устройства, налягането трябва да бъде по-високо.

В такъв случай е по-добре да увеличите напора във водопроводната система до 5-6 атмосфери. Отделни видове техника изискват още по-високи стойности.

Затова първата стъпка преди инсталирането на помпа, повишаваща налягането, трябва да бъде проучване на документацията на домакинските уреди. Ако някои устройства се планира да бъдат закупени в бъдеще, техните характеристики също трябва да бъдат взети предвид.

За създаване на постоянно високо налягане в системата се използват специални помпени станции, включващи помпа и хидробак. Тяхната работа се управлява с помощта на реле за налягане.

Точни изчисления може да направи специалист, но обикновено са достатъчни предварителни данни, направени „на око“. За да определите какъв напор реално съществува в системата, можете да използвате обикновен литров буркан. Отварят водата и измерват колко литра вода са се излели от крана за минута.

След това трябва да се разберем с текущите нужди. Ако неудобствата са свързани с това, че при отворен кран в кухнята е трудно да се вземе душ поради ниското налягане, достатъчно е да се използва обикновена помпа, която ще повиши налягането с няколко атмосфери.

Но ако в къщата има автоматична пералня, душ-кабина или друга техника от този род, трябва да се проучи техническата документация.

Всеки такъв потребител изисква определен воден напор. Липсата на достатъчно налягане може да доведе до работа на скъпата техника на празен ход.

За такива условия на работа битовите уреди, особено тези от чуждестранно производство, не са проектирани. Повредата, причинена от липса на нормален напор, може да се разглежда като случай, който не отговаря на гаранционните условия.

Може да се ориентирате по максималните показатели за налягане във водопроводната система, посочени в паспортите на устройствата. При наличие на голямо количество такава техника си струва да се обърнете за консултация към инженер.

При избора на подходящ по мощност модел водна помпа за повишаване на налягането, следва да се вземат предвид и нуждите на техниката, чието закупуване е планирано в бъдеще.

Недостатъкът на налягане във водопроводната система може да доведе до преждевременно износване и повреда на скъпото водонагревателно и санитарно оборудване.

Принципи за инсталиране на самозасмукващи модели

Инсталирането на помпа от този тип не се отличава с особена сложност. За това ще са необходими приблизително същите умения и инструменти, които са нужни за инсталиране на помпена техника от друг тип.

Схематично инсталирането на повишителна помпа може да се представи като следните стъпки:

1. Избор на място за хидроакумулатора и помпата.
2. Инсталиране на хидроакумулатора.
3. Монтаж на тръби за свързване на оборудването към водопровода.
4. Окачване на помпата на стената.
5. Обвързване на помпата и хидроакумулатора.
6. Проверка на работата на оборудването в автоматичен режим.

По същество помпата и хидроакумулаторът с реле за налягане представляват вариант на помпена станция. За да реализирате инсталирането на такава система от устройства, първо трябва да намерите място за разполагане на резервоара.

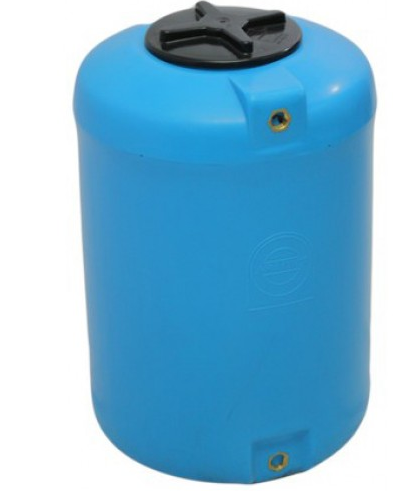

Някои майстори заменят хидроакумулатора с мембрана с обикновен голям съд, например пластмасов резервоар от 200 литра.

Вместо реле за налягане резервоарът се оборудва с поплавков датчик, за да се осигури автоматичното му пълнене при необходимост. Такъв резервоар се инсталира колкото е възможно по-високо: на тавана или на горния етаж. Веднага трябва да се помисли не само за размерите, но и за конфигурацията на съда.

Плоският и тесен резервоар ще заеме по-малко място от традиционния цилиндричен модел. Въпреки че няма специални изисквания към конфигурацията на съда. При избора на място за съда трябва да се предвиди достъп до резервоара/хидроакумулатора или възможност за лесен демонтаж на този елемент. Това е необходимо за извършване на техническо обслужване, ремонт или подмяна на устройството.

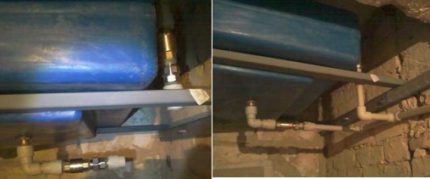

На снимката е показан монтажът на възвратни клапани при инсталиране на пластмасов резервоар, както и редът на свързване на входния и изходния патрубок към водопроводната тръба

Хидроакумулаторите се доставят вече готови за монтаж, а резервоарът трябва да се подготви. В него се правят отвори за постъпване и изтегляне на вода. Може също да се направи отделен спирателен вентил, за да се източи водата при аварийна ситуация. Патрубките за подаване на вода в резервоара и изтеглянето ѝ във водопроводната система се монтират към една водопроводна тръба.

В съвременни условия за монтаж на водопровод е по-логично да се използват лесни за монтаж и надеждни пластмасови тръби.

За да не се засмуква въздух в резервоара от помпата, както и за да се предотврати постъпването на вода там при изключване на техниката, на двата патрубка трябва да се монтират възвратни клапани. След това се монтират тръбите, с които резервоарът се свързва към водопроводната система.

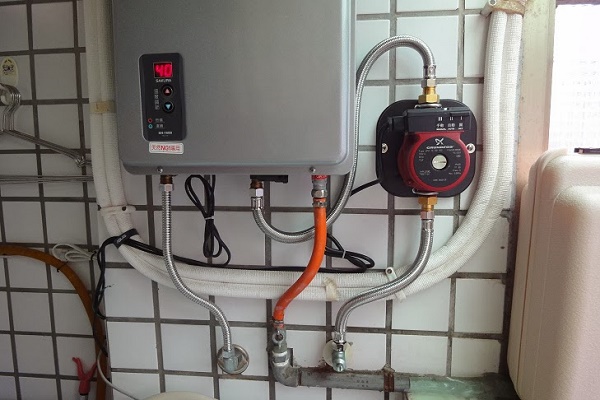

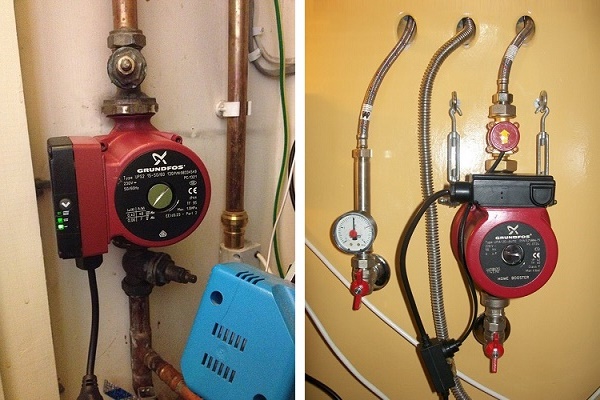

Циркулационните помпи заемат минимум място, не пречат на обслужването на домакинските уреди

След като резервоарът или хидроакумулаторът са монтирани и е извършено полагането на необходимите водопроводни тръби, може да се започне монтаж на смукателната помпа. Обикновено такова устройство се доставя в разглобено състояние. Първо се сглобява, а след това се пристъпва към монтажа.

Ако е взето решение помпата да се закрепи на стена, първо трябва да се направи маркировка за крепежните елементи. След това помпата се окачва и се свързва към водопроводните тръби. Като цяло това не е твърде сложна операция. Важен момент – посоката на течността в помпата. Тя е посочена на корпуса със специални маркировки.

Помпата трябва да се инсталира по такъв начин, че движението на водата да бъде от резервоара към точките на водочерпене. Така схемата на монтаж и свързване на помпата за повишаване на налягането изглежда по следния начин: хидроакумулатор-помпа-потребител. След това се извършва обвързването на помпата.

Това е подробна схема на свързване на помпата за повишаване на налягането към водопроводната система. За монтаж обикновено се разделят тръбите в началото на системата и към тях се присъединява помпата с помощта на фитинги.

Всички връзки трябва да бъдат внимателно запечатани. Ако за свързване на повишаващата помпа се използват резбови връзки, трябва да се използва подходящ уплътнител: ФУМ лента, ленена нишка и др.

Количеството уплътнител трябва да бъде достатъчно, но не прекомерно. Към пластмасовите тръби устройството се свързва чрез специални фитинги.

След това трябва да се провери работата на цялата система. Ако е използван резервоар с поплавков датчик, той се пълни с вода. Проверява се не само работата на датчика. Съдът, който служи като акумулиращ резервоар, трябва да се провери за течове. Ако всичко е наред, може да се премине към тестване на работата на самата помпа.

Помпата трябва да се свърже към електрическата мрежа. Препоръчва се лостът на превключвателя на помпата да се премести в положение, съответстващо на автоматичния режим. Остава да се отвори най-близкият водопроводен кран и да се наблюдава работата на устройството. Ако монтажът е извършен правилно, помпата трябва автоматично да се включи, а налягането на водата значително ще се увеличи.

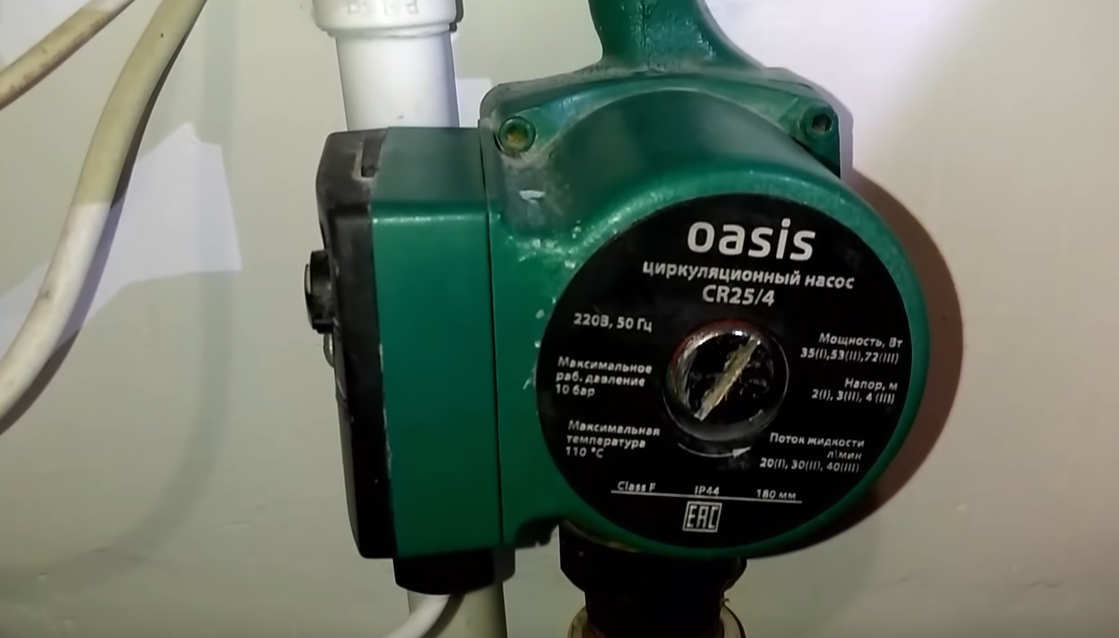

По подобен начин се извършва монтажът на циркулационни помпи за повишаване на налягането. За тях се избира подходящо място във водопровода и се вграждат точно там. В този случай също е изключително важно помпата да се свърже правилно, като се вземе предвид посоката на потока на течността. Ако положението на устройството е неправилно, помпата все пак ще пропусне водния поток.

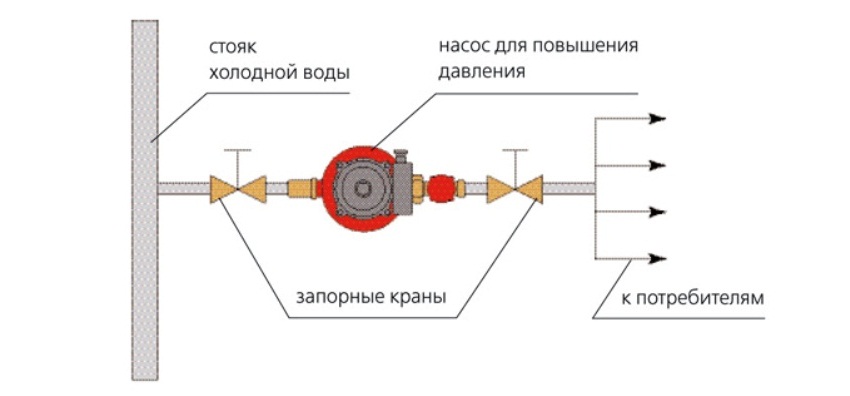

Схема за свързване на циркулационна помпа към водопроводна система. Монтажът на такова устройство е много лесен, но е важно да не се обърка посоката на водния поток.

Но работата му ще бъде изключително неефективна, тъй като устройството просто няма да функционира. В инструкцията и на корпуса подробно е посочено правилното положение на помпата.

След монтажа помпата се включва в електрическата мрежа и се проверява работата ѝ. Ако налягането на водата в най-близката точка за водочерпене се е увеличило, значи монтажът е извършен правилно.

Малка помпа за повишаване на налягането просто се вгражда в системата. Обикновено за това е достатъчно да се отстрани в началото на водопровода парче тръба с подходяща дължина.

Монтажът на система с хидроакумулатор изглежда малко по-сложен. Първо трябва да се запознаете с устройството на цялата конструкция.

Помпата се свързва с хидроакумулатора с помощта на специални маркучи. След това се свързва реле за налягане, с помощта на което оборудването ще се включва и изключва.

На тази фигура е показан подробно принципът на работа на помпа с хидроакумулатор и редът на нейното свързване. Помпата пълни резервоара, след което се изключва.

Отделно внимание заслужава настройката на релето. Преди започване на работата се препоръчва внимателно да се проучи инструкцията и препоръките на производителя.

Ако знанията и уменията за качествен монтаж и настройка на техниката не са достатъчни, по-добре е да се обърнете към специалист за консултация или напълно да му възложите извършването на всички работи.

Няколко полезни съвета

Не винаги за решаване на проблема с ниското водно налягане в системата е необходима задължително повишаваща помпа. За начало не пречи да се диагностира състоянието на водопроводните тръби. Тяхното почистване или пълна подмяна може да възстанови нормалното налягане без допълнителна техника.

За да се разбере, че проблемът е в лошото състояние на водопроводните тръби, понякога е достатъчно да се разпитат съседите, живеещи в апартаментите на същия етаж или по-горе. Ако при тях налягането е нормално, почти сигурно трябва да се почистят тръбите.

Ако обаче картината при всички е еднаква, възможно е да има по-сериозни проблеми, отнасящи се до цялата водопроводна система на сградата и дори на района. Във високите сгради водата понякога просто не достига до горните етажи. Тук се изисква високомощно и доста скъпо оборудване.

Има смисъл да се кооперирате с други живущи, за да разделите разходите. Добра идея – да се изиска решаване на проблема от организацията, която получава заплащане за водоснабдяване, тъй като именно тя трябва да осигури подаване на вода до потребителя.

Отсъствието на вода на горните етажи – това е нарушение на изискванията за пожарна безопасност. При общуване с доставчика на водоснабдителни услуги си струва да се обърне внимание на този момент и да се спомене възможността за съдебно производство поради неспазване на законовите норми.

Монтажа на техниката в многофамилна сграда е най-добре да се възложи на щатния водопроводчик на управляващото дружество. Той и с системата е по-добре запознат, и ще носи отговорност в случай на течове или повреди, причинени от некачествен монтаж на оборудването.

Изводи и полезно видео по темата

Нагледно работата на повишаваща помпа в условията на апартамент в многоетажна сграда е представена в следващото видео:

Познавателно видео за монтажа на повишаваща помпа:

Много модели повишаващи помпи могат лесно да се инсталират самостоятелно. Дори начинаещ водопроводчик ще се справи с тази задача без особени проблеми. А нивото на комфорт при нормално водно налягане в системата ще се повиши много забележимо.
