Реле за налягане на водата: какво е това, как работи + как се извършва неговата регулировка

Автоматизацията на работата на независимо водоснабдяване е невъзможна без използване на датчик за налягане. Чувствителното устройство почти моментално реагира на спадане или повишаване на налягането в мрежата, пуска и спира помпеното оборудване без участието на собствениците.

Можете да ползвате автономно водоснабдяване, оборудвано с устройства за автоматика, както градска система. Това е изключително удобно, нали?

Предлагаме ви пълноценна информация за това как действа релето за налягане на водата, какъв вид уред е най-добре да изберете за инсталиране в независима система. При нас ще намерите подробен анализ на технологичните нюанси на различните видове датчици.

Представената статия разполага с ценни сведения за особеностите на инсталиране на устройствата и настройка на релето за налягане. За по-добро възприемане текстът е допълнен със снимки, схеми и видео-обзори.

Принцип на действие и видове реле за налягане

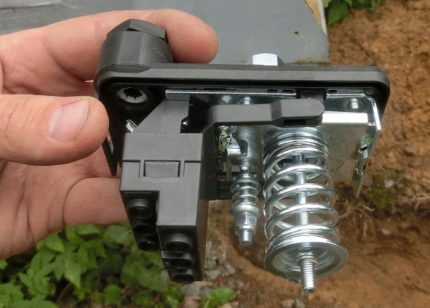

Електромеханичните модели реле за налягане се използват от много време. Те са устроени просто, затова са надеждни и удобни за експлоатация. Вътре в уреда има гъвкава пластина, чието положение се променя под въздействието на водния поток. Колкото по-активен е потокът, толкова по-голям ще бъде нейният извив.

Този елемент е свързан с две пружини, които реагират на промяната на позицията на пластината. В резултат се затварят и отварят контактите на двойка електрически вериги, които реагират на зададените от потребителя граници на налягане.

Едната пружина е настроена на максималната стойност на налягане в автономната мрежа, втората – на разликата между горната и долната граница на налягане. Уредът се свързва към хидроакумулатор.

Когато налягането достигне минималната стойност, зададена за релето, мембраната вътре в хидроакумулатора отслабва, контактът под втората пружина се задейства и помпата се включва. Постепенно налягането нараства, достига до горната граница, след което контактът под първата пружина се отваря, което изключва помпата.

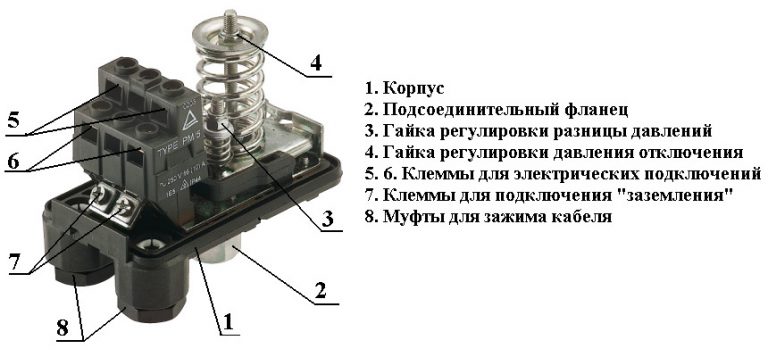

Устройството на механичното реле не е твърде сложно; след като се запознаете с разположението на основните му части, дори не много опитен майстор ще може да извърши свързването и настройката (+)

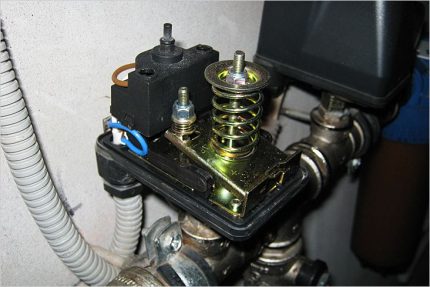

Пружините, които управляват контактите, са снабдени с регулировъчни гайки. С тяхна помощ може да се променя степента на компресия на тези пружини. За да се осигури задействане на устройството при по-високо налягане, те се затягат по-силно, а ако трябва да се намалят показателите – обратно, елементът трябва да се разхлаби.

Това е принципът на работа на електромеханичния вариант на реле за налягане, съществуват и по-нови електронни модели.

С помощта на релето за налягане може значително да се намали броят на стартовете на помпата и да се поддържа оптимално налягане в системата, което ще се отрази положително на състоянието на останалите ѝ елементи.

Електромеханични модели на датчици

Работата на релето за налягане е тясно свързана с хидроакумулатора, без който включването на уреда в мрежата за водоснабдяване става безсмислено. Вместо вече познатото електромеханично устройство сега често се прилагат електронни варианти и блокове за автоматика с функция за защита от “сух ход”.

Ако има риск от изсушаване на източника по време на изпомпване на вода, релето за налягане просто се допълва с блок за автоматика.

Въпреки това, в редицата електромеханични уреди има стрелкови устройства, които могат да се използват само с помпа. Те също намаляват броя на включванията на оборудването и предпазват от работа при липса на воден поток вътре в помпеното оборудване.

Изключването ще помогне да се предпази моторът от сериозна повреда. Освен това, с помощта на такова реле може да се поддържа комфортно налягане във водопроводната мрежа.

Основната характеристика на устройството – номинално работно налягане. То може да варира в границите от 1,5 – 6,0 бара.

При избора на подходящо реле, трябва да се обърне внимание и на следните показатели:

• размери на присъединителната резба;
• ниво на защита от прах и влага;
• тегло и размери на уреда;
• напрежение на контактите;
• номинални параметри на тока;
• тип на сензора и др.

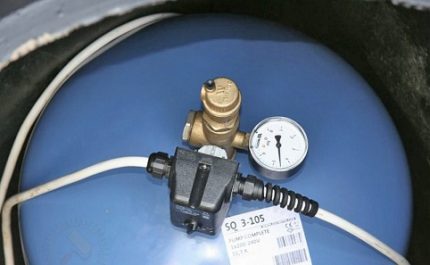

Сензорът за налягане може да се инсталира директно върху хидробак или да се монтира отделно от него. Трябва също да се има предвид, че релетата се произвеждат за работа в различна среда. За домакинство ще подхожда уред, предназначен за вода.

Не бива да се купува реле, предназначено за работа с хладилен агент или други течности. Трябва да се обърне внимание и на температурата на работната среда за конкретния модел.

Преди инсталиране или регулиране на устройството, трябва внимателно да се проучи инструкцията с описание на неговата конструкция, технически характеристики, ред за монтаж, експлоатация и др. (+)

Най-често за нуждите на домашното водоснабдяване се използва стандартният модел РДМ-5. Такова устройство трябва да се свърже първо към хидроакумулатора на водопроводната система, след това – към контактите, свързани с механизма за включване/изключване на помпата. След това трябва да се осигури захранване на уреда.

При избора на подходящо реле за налягане трябва да се вземат предвид характеристики като размери на тръбите, напрежение, температура на работната среда и др.

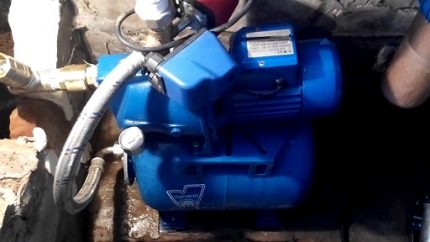

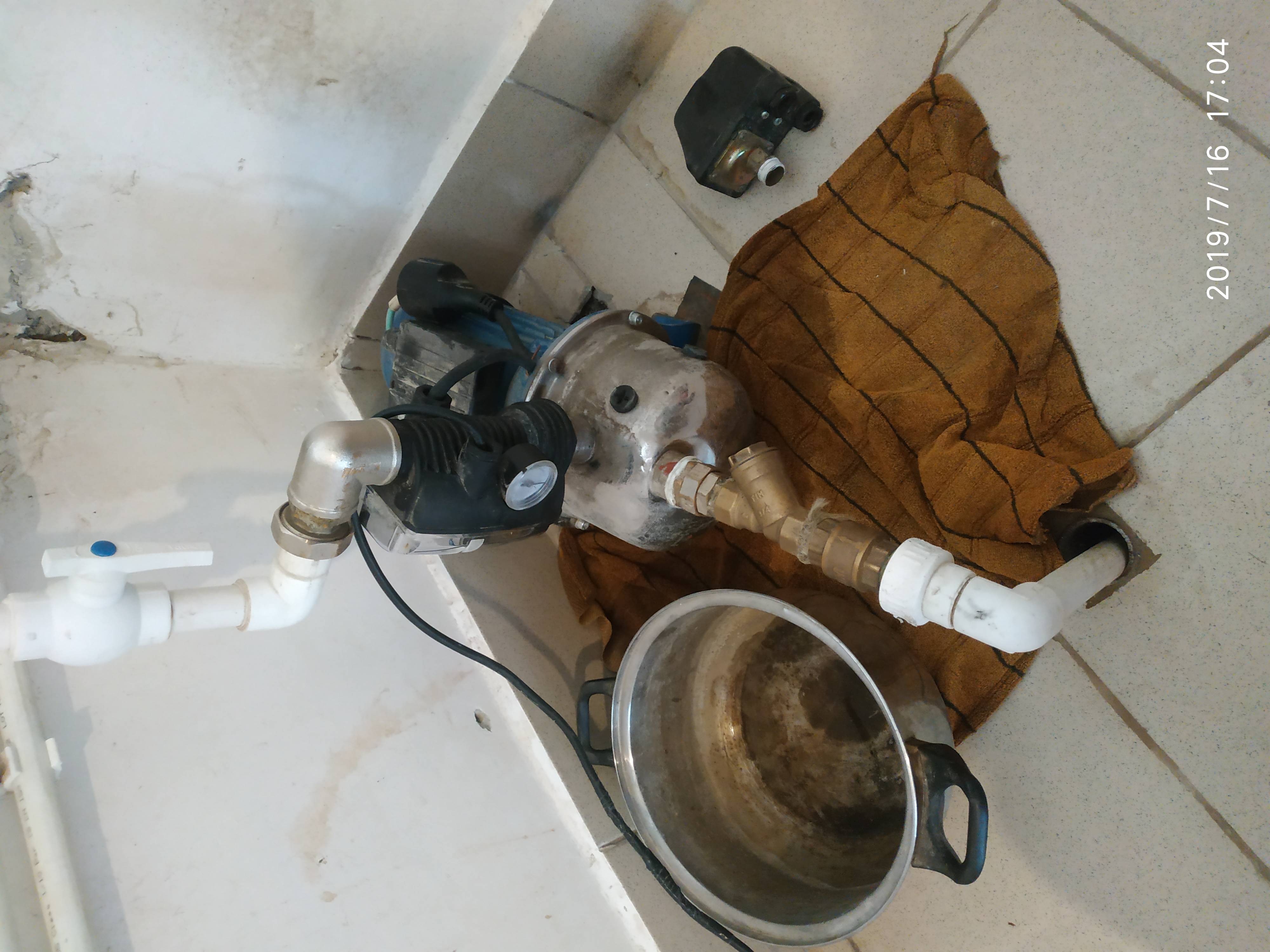

Обикновено заедно с помпена станция се доставя и реле за налягане. Ако се предвижда едновременно използване на електронен модел, то с помощта на електромеханичния вариант ще се задава налягане на изключване. За свързване към водопровода трябва да се използва троен фитинг с подходящи размери на резбата.

Обикновено се взема елемент от четвърт инч. Ако имате поне малък опит в водопроводните работи, тази операция ще премине без затруднения. Разбира се, всички резбови връзки трябва да се уплътнят с лента ФУМ, ленена нишка или друг подходящ материал.

Механичната част на инсталирането на реле за налягане завършва с монтиране на манометър, за да се получава актуална информация за текущото състояние на водопровода.

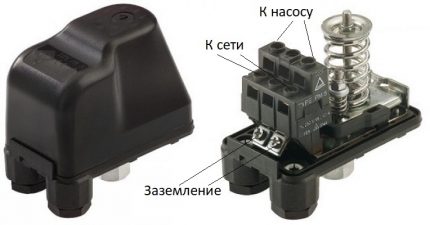

За свързване на релето към контактите на помпата трябва да се махне защитния капак на уреда. Под него се намират четири контакта. Два от тях са за вход, чрез тях се осигурява захранване с електричество. Още два контакта – това е изход, те се свързват към помпата.

При монтажа на уреда трябва правилно да се избере напречното сечение на кабела, както и да се осигури неговото заземяване, като се използва контакт с три контакта. Ако е необходима защита от сух ход, тогава трябва да се осигури правилното положение на помпата. Тя трябва да бъде монтирана над възвратния клапан.

След инсталирането трябва да се извърши регулиране на релето за налягане на вода. За целта, както бе споменато по-горе, има два винта с пружини. Те се намират под капака, който трябва да се свали. В производството обикновено устройството се настройва. За стандартни се считат показателите от 1,4 атмосфери (минимум) до 2,8 атмосфери.

Релето трябва да се свърже правилно към електрическата мрежа и към контактите на помпата. Задължително изискване за безопасност – наличието на заземяване на уреда.

Дори ако тези данни съответстват на тези, които са необходими за конкретната помпа, те трябва да се проверят. По време на съхранение и инсталиране настройките може леко да са се разстроили. Ето реда за настройка на реле, свързано към система с хидроакумулатор.

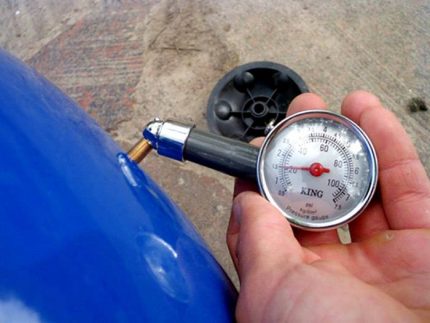

Първо трябва да се измери налягането в резервоара, като се използва автомобилен манометър, който се свързва към нипелното съединение. Нипелът е разположен отгоре при вертикалните модели хидрорезервоари, отстрани – при хоризонталните, но винаги от страната, противоположна на фланеца.

По-добре е да вземете устройства с достатъчно висока градация на измервателната скала. Евтините китайски модели не винаги отговарят на това изискване. Резервоарът трябва да се остави празен, помпата или станцията не трябва да се свързват към електрозахранването.

Преди началото на настройката трябва да се измерят показанията на налягането на въздуха в празния хидроакумулатор и да се регулира до стойностите, препоръчани от производителя.

Нормалното налягане в празния резервоар се определя в зависимост от обема му. Малките резервоари (под 25 л) трябва да бъдат напомпани до 1,4-1,7 бар. Резервоарите от 50-100 л трябва да се напомпат до 1,7-1,9 бар. Ако налягането в новия резервоар не съответства на тези параметри, трябва да се коригира ситуацията, т.е. да се добави липсващ въздух или да се изпусне излишъкът.

Ежемесечно се препоръчва да се проверява състоянието на хидроакумулатора, като се контролира и при необходимост се коригира налягането на въздуха. Тези прости мерки ще помогнат не само да се запази необходимото ниво на налягане в резервоара, но и да се предотврати бързото износване на гумената мембрана.

Преди настройката трябва внимателно да се проучи документацията, която е приложена към помпата.

Трябва да се вземат предвид следните показатели:

• гранично налягане;
• работно налягане;
• норма на разхода на вода.

Тези данни трябва да се използват при настройката на релето, зададените стойности на налягане трябва да бъдат в границите на тези показатели.

Вземат се предвид и данните на хидробака. Мощността на битовата помпа обикновено не е достатъчна, за да изпомпа обикновен хидроакумулатор, но не си струва да рискувате и съзнателно да задавате неправилни настройки.

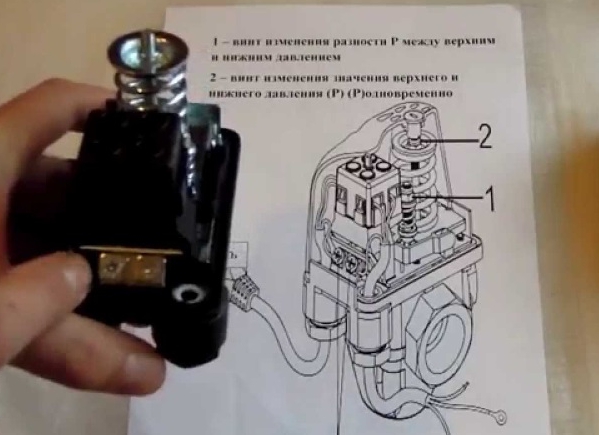

Регулировъчните винтове на релето са обозначени като P и ΔР, за да се стигне до тях, трябва да се свали защитният капак на уреда.

От релето, инсталирано на подходящо място, трябва да се свали капакът. За целта трябва да се развие крепежът. Там се намират две пружини. До по-голямата се намира обозначението P, а по-малката е обозначена като ΔР. Сега можете да свържете помпата или помпената станция към електрозахранването и да започнете процеса на пълнене на резервоара с вода.

Когато налягането в съда достигне горната стойност, релето ще изключи помпата. Следва да се определят показанията на манометъра в този момент. Ако получените данни се различават от препоръчителните, трябва да се регулира тяхната стойност с помощта на голямата пружина.

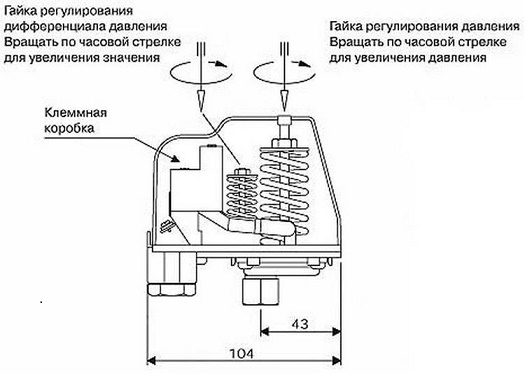

За да се увеличи границата, гайката трябва да се завърти по часовниковата стрелка, а ако трябва да се намалят настройките – обратно.

Сега трябва да се отвори водата и да се изпразни хидробакът. С течение на времето релето ще се задейства и ще включи помпата. Трябва отново да се фиксират показанията на манометъра и да се регулират настройките на релето, ако е необходимо. За коригиране на долната граница на налягане трябва да се завърти малката пружина.

Всички манипулации с регулиращите пружини трябва да се извършват изключително внимателно. Това са много чувствителни елементи; винтът трябва да се завърта постепенно, на малка част от окръжността, не трябва да се правят няколко пълни оборота наведнъж, защото така може напълно да се развали уредът.

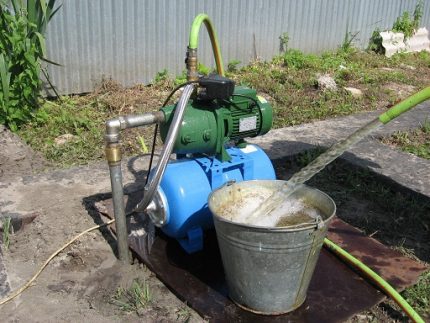

Релето за налягане може да се използва за управление на работата на повърхностна помпена станция или система с потопяема помпа. Редът за настройка практически не се различава.

При това трябва да се вземе предвид следният важен момент: тъй като малката гайка регулира разликата между границите, при корекция на долната стойност ще настъпи промяна на данните за налягането на изключване.

Затова след корекция на положението на голямата гайка трябва да се изчака напълването на резервоара и отново да се проверят данните за горната граница и да се променят, ако е необходимо.

При задаване на настройките за горна граница на релето трябва да се помни, че този показател трябва да бъде поне с 10% по-нисък от налягането в изпразнения хидробак, което е било записано и регулирано в самото начало. В противен случай гумената мембрана на хидроакумулатора ще се окаже под неоправдано високо налягане и бързо ще се износи.

В процеса на експлоатация може да се окаже, че препоръчаните настройки не са подходящи за този конкретен водопровод. Тогава трябва повторно да се извърши настройка по описаната по-горе схема. Трябва да се помни, че препоръчаната от производителите разлика между границите варира в интервала 1,2 – 1,6 бар.

За да се настрои правилно механичният вариант на релето за налягане, трябва да се въртят неговите регулиращи винтове. Периодично трябва да се проверява състоянието на уреда, тъй като с времето пружините могат да отслабнат (+)

Но не трябва да се прекалява, тъй като колкото по-голяма е тази разлика, толкова по-големи ще бъдат колебанията на налягането във водопровода. Налягането на изключване трябва да се настрои по-ниско от максималното налягане на помпата.

Ако този момент не е взет предвид, оборудването ще работи постоянно, тъй като няма да може да осигури нивото на налягане, необходимо за изключване на уреда. Тази ситуация прави използването на релето безсмислено.

Препоръчително е да се проверяват настройките на всеки три месеца. Същите операции трябва да се извършват след ремонт на помпена станция, подмяна на хидробак и т.н.

Коригирането на настройките не се препоръчва от производителите на системи за изпомпване на вода, но при необходимост е по-добре да се извършва корекция след всяко ново пълнене на системата с вода, например на вилата след разконсервиране на системите през пролетта.

Допълнителна информация за регулиране на релето за налягане за помпата е дадена в тази статия.

Електронни варианти на реле

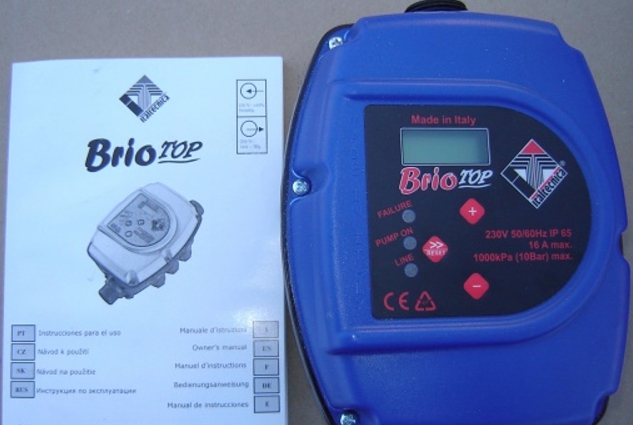

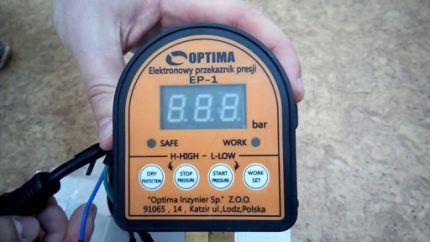

Електронните модели на релето за налягане са с порядък по-скъпи от електромеханичните аналози, но тези разходи напълно се изплащат. Такива устройства са по-лесни за настройка, а стойностите на границите могат да се зададат много по-точно.

Всеки такъв модел е снабден с контролер на потока, който моментално изключва помпата, когато няма вода. Това надеждно предпазва помпата от работа в опасен режим на „сух ход“.

Електронните модели на релето за налягане са по-точни, надеждни и по-лесни за експлоатация от механичните устройства, но те са значително по-скъпи.

Обикновено електронното реле за налягане е снабдено с малък хидроакумулатор, чийто обем е само 400 ml. Това не е много, но по този начин системата е надеждно защитена от възможни хидроудари в мрежата. Ако за кладенеца се използва скъпа и висококачествена помпа, има смисъл да се инвестира и в добро електронно реле за налягане.

Такива модели изглеждат доста привлекателно, отличават се с висока надеждност и дълъг експлоатационен живот. Но те могат да бъдат чувствителни към качеството на водата, постъпваща във водоснабдителната система. За да се предпази релето от повреда, трябва да се погрижите за инсталирането на необходимите филтри.

Ако кладенецът се обслужва от скъпа и мощна помпа, има смисъл да се купи електронно реле, за да се предпази устройството от претоварване.

Такива устройства нямат регулировъчни пружини, така че няма да се налага периодично да пренастройвате уреда, защото са отслабнали. И самата настройка е значително по-лесна за изпълнение. Първо трябва да прочетете инструкциите.

След първото свързване към мрежата някои модели се включват със закъснение от 15 секунди. Това не е повреда, просто уредът се настройва.

Впоследствие изключването на помпата може да се извършва със закъснение от около 7-15 секунди. Това е необходимо, за да се изключва помпата по-рядко, ако за този кратък период налягането отново се повиши. Електронният модел на такъв контролер може да се използва в комплект с помпена станция, която вече има реле за налягане.

Тук горната граница се задава на този вграден уред. А налягането на включване се установява чрез регулиране на електронното реле. Захранването се свързва първо към електронното устройство, след това контактите се прехвърлят към релето на станцията, след което се захранва помпата.

Ако електронното реле се свърже към хидроакумулатора, настройката е по-лесна. На релето се задава долна граница, която трябва да бъде малко по-висока от аналогичните данни, посочени на корпуса на помпата. Потокът на водата се изключва, след като в системата бъде достигнато максималното налягане, което зависи от мощността на помпата.

Мястото за инсталиране на електронното реле се избира между помпата и преди първата точка за водочерпене от системата. Трябва да се вземе предвид посоката на движение на водата, обозначена със стрелка.

Ако устройството се използва с помпа с мощност над 10 atm, се препоръчва преди електронното реле да се постави редуктор на налягането, за да се предпази уредът от ненужни натоварвания.

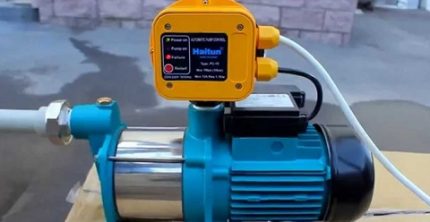

При свързване на електронното реле към станцията, първо трябва да се захранва уредът, след това – механичното реле, и след това да се включи помпата във веригата.

Ако съществуващите настройки не са подходящи, те могат да бъдат променени. За целта трябва да се завърти съответният винт с отвертка или да се използват други елементи за настройка, описани в инструкцията. Между максималното налягане, което може да осигури помпата, и минималната стойност на електронното реле трябва да има разлика не по-малка от 0,6 атмосфери.

За уплътняване на резбовото съединение на такъв уред е най-добре да се използва тефлонова лента. В електронните релета за налягане обикновено има вграден клапан. Този момент трябва да се вземе предвид при изпразване на водопровода.

Преди първото пускане на релето, първо трябва да се напълни захранващият тръбопровод с вода, след това да се подаде захранване към устройството, и след това да се отвори кранът.

За активиране на режима на защита от „сух ход“ обикновено сигнализира включването на червен светодиод на корпуса. За рестартиране на системата следва да натиснете бутона „reset“, разбира се, след като предварително сте отстранили причините за възникване на опасната ситуация.

Изводи и полезно видео по темата

Настройката на стандартния механичен модел е представена тук:

В това видео е описан подробно редът за настройка и особеностите на експлоатация на електронното реле за налягане на примера на модел BRIO 2000:

Релето за налягане е изключително полезен уред. Веднъж усвоили настройката му, ще можете редовно да коригирате състоянието на налягането във водопроводната система и надеждно да защитите помпата и другото оборудване от възможни повреди.

Имате въпроси или желаете да споделите личен опит с избора, инсталирането и използването на реле за налягане? Моля, оставете коментари към статията и участвайте в дискусиите – блокът за връзка се намира по-долу.
