Реле за воден поток: устройство, принцип на работа + инструктаж за свързване

Внимателното отношение към техниката, която осигурява подаването на вода, значително удължава нейния експлоатационен живот, гарантира непрекъсната работа на системата. За това е необходим не само своевременен преглед и подходяща грижа, но и оборудване на помпите с пълен набор от предпазни устройства. Предотвратяването на вероятността от сериозна повреда е значително по-евтино, отколкото да ремонтирате или да купувате нов агрегат. Съгласни ли сте?

Инсталирането на реле за воден поток ще защити двигателя както на повърхностното, така и на дълбочинното помпено оборудване. В крайна сметка, най-често при изгаряне на мотора е по-лесно да купите нова помпа, отколкото да я сменяте. Ще ви разкажем как работи този важен предпазен уред, как да го изберете и да го включите в автономния водопровод.

В статията са дадени ценни препоръки за монтаж на устройства за защита на помпите от работа в условия на «сух ход». Разгледана е технологията за настройка според индивидуалните изисквания. За по-добро възприемане на немалкия обем информация са приложени снимки, схеми, видеообзори и ръководства.

Функционално предназначение на релето за поток

В битовите водопроводи доста често се случва застрашаващо с авария действие на помпена станция без вода. Подобен проблем се нарича «сух ход».

Като правило, течността охлажда и смазва елементите на системата, като по този начин осигурява нейната нормална работоспособност. Дори краткотрайна работа на сухо води до деформация на отделни части, прегряване и повреда на двигателя на оборудването. Негативните последици засягат както повърхностните, така и дълбочинните модели помпи.

Сухият ход възниква по различни причини:

• неправилен избор на производителност на помпата;
• неуспешен монтаж;
• нарушаване на целостта на водопроводната тръба;
• ниско налягане на течността и липса на контрол върху нейното ниво, за което използват реле за налягане;
• натрупани отпадъци в тръбата за изпомпване.

Автоматичният сензор е необходим, за да обезопаси напълно уреда от заплахите, създавани от липсата на вода. Той измерва, контролира и поддържа постоянството на параметрите на водния поток.

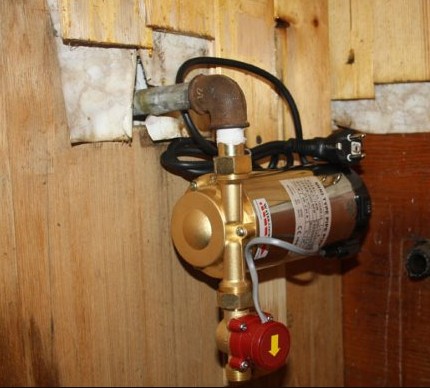

Помпено оборудване, оборудвано със сензор, притежава множество предимства. То служи по-дълго, по-рядко се поврежда, по-икономично харчи електроенергия. Съществуват и модели релета за котли.

Основното предназначение на релето е самостоятелно да изключва помпената станция при недостатъчна мощност на потока на течността и да я включва след нормализиране на показателите.

Конструкция и принцип на работа

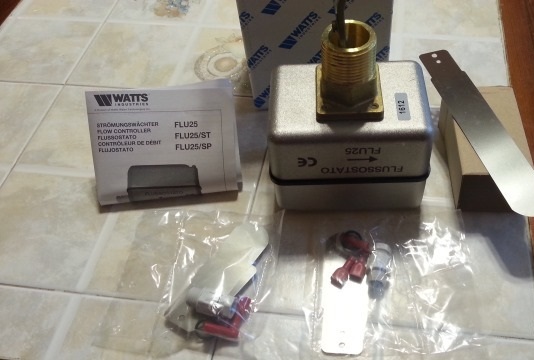

Сензорът има уникално устройство, благодарение на което изпълнява своите непосредствени функции. Най-разпространената модификация е листното реле.

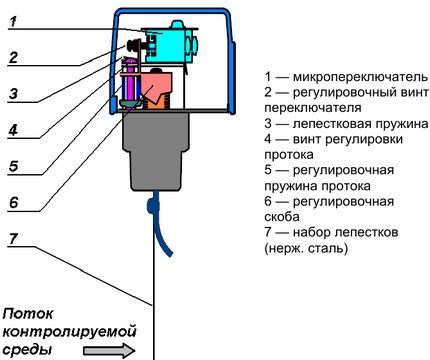

В класическата схема на конструкцията са включени следните важни елементи:

• входен патрубок, който пропуска водата през устройството;
• клапан (листче), разположен на стената на вътрешната камера;
• изолиран герконов превключвател, който затваря и отваря веригата на електрозахранването;
• пружини с определен диаметър и различна степен на компресия.

Когато камерата се пълни с течност, силата на потока започва да въздейства върху клапана, като го измества около оста му.

Магнитът, вграден от обратната страна на листчето, се приближава плътно до герконовия превключвател. Вследствие на това контактите се затварят, включвайки помпата.

Под воден поток се разбира скоростта на неговото физическо движение, достатъчна за включване на релето. Намаляването на скоростта до нула, водещо до пълно спиране, връща превключвателя в първоначалната позиция. При настройка на прага на задействане този параметър се задава, като се вземат предвид условията на приложение на устройството.

Когато подаването на течност спре и налягането в системата падне под нормата, компресията на пружината отслабва, връщайки клапана в изходно положение. Отдалечавайки се, магнитният елемент престава да действа, контактите се отварят и помпената станция спира.

Някои модификации са оборудвани с възвратен магнит вместо пружини. Съдейки по отзивите на потребителите, те са по-малко податливи на въздействието на малки скокове на налягането в системата.

За листните релета е характерен голям брой предимства. Сред тях са проста и непретенциозна конструкция, моментално задействане, липса на закъснения между повторни реакции, използване на точен тригер за стартиране на оборудването.

В зависимост от конструктивното решение се различават още няколко вида релета. Към тях спадат роторни устройства, снабдени с лопатково колело, въртящо се във водния поток. Скоростта на въртене на лопатката в тях се контролира от сензорни датчици. При наличие на течност в тръбата механизмът се отклонява, затваряйки контактите.

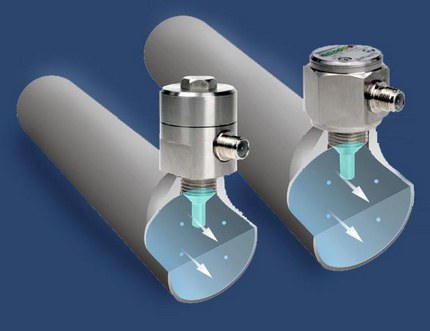

Съществува и термореле, функциониращо в съответствие с термодинамичните принципи. Уредът сравнява температурата, зададена на датчиците, с температурата на работната среда в системата.

При наличие на поток се регистрира топлинна промяна, след която контактите на електрическата мрежа се свързват с помпата. При липса на движение на водата микропревключвателят разединява контактите. За моделите топлинни релета е характерна висока чувствителност, но те са доста скъпи.

Критерии за избор на уреда

Когато избирате оборудване, което контролира силата на водния поток, трябва внимателно да проучите неговите технически характеристики.

Особено внимание трябва да се обърне на работния температурен диапазон и налягане, за които е проектиран, диаметъра на резбата и монтажните отвори, степента на защита, нюансите при употреба. Също така е важно да се уточни от какви материали е изработено изделието.

Специалистите смятат, че най-надеждни и издръжливи са устройствата от месинг, неръждаема стомана и алуминий. Тези материали предпазват конструкцията от критичните последици на често явление във водопроводните системи – хидравлични удари.

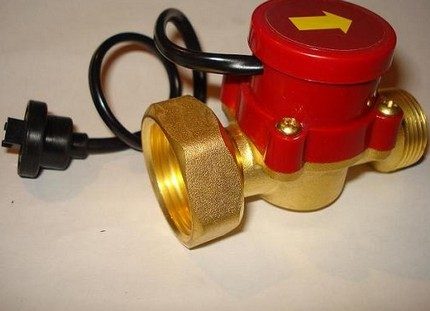

Когато разглеждате различните модификации на релето, има смисъл да закупите вариант, изработен от метал. Корпусът и работните компоненти на такива устройства се отличават с повишена здравина.

Този факт позволява на оборудването да издържа дълго време на сериозни натоварвания, възникващи поради значителното налягане във водопровода от страна на течността, преминаваща през сензора.

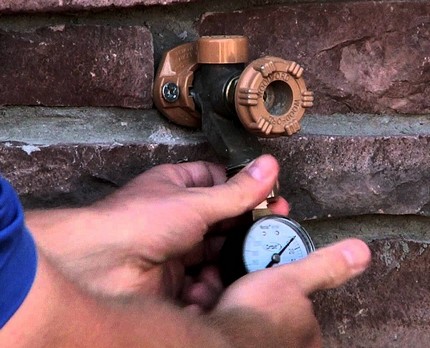

Стойността на налягането, при което работи релето, трябва да съответства на мощността на инсталираната помпа. От тази характеристика зависят параметрите на водния поток, циркулиращ по тръбопровода.

Целесъобразно е да изберете устройство с две пружини, което контролира функционирането на помпената станция съгласно определени долни и горни стойности на налягането.

Работният температурен диапазон на сензора директно показва възможната област на неговото приложение. Например, за контури за горещо водоснабдяване и отоплителни системи са предназначени модели с висока гранична температура. За тръбопроводи със студена вода е напълно достатъчен диапазон до 60 градуса.

Още един важен критерий, който заслужава отделно споменаване, са климатичните условия, необходими за експлоатация на изделието. Става въпрос за препоръчителната температура на въздуха и нивото на влажност, които трябва да се осигурят на устройството, за да може да работи с най-добра производителност.

Максимално допустимите натоварвания за конкретното устройство определя посоченият в техническите характеристики клас на защита.

При покупка на сензор за поток трябва да се провери диаметърът на напречното сечение на резбата и размерите на монтажните отвори в оборудването: те трябва да съвпадат идеално с елементите на тръбопровода. От това зависи правилността и точността на по-нататъшния монтаж, както и ефективността на работа на релето след инсталиране.

Уреди, заслужаващи доверие

Сред целия асортимент от релета най-голямо търсене имат два модела, които се намират приблизително в една ценова категория – около 30 долара. Нека разгледаме техните характеристики по-подробно.

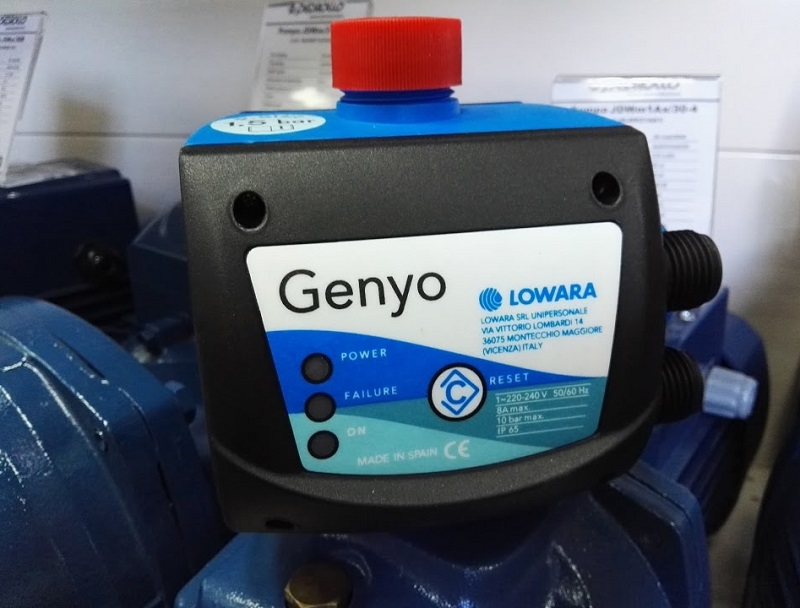

Genyo Lowara Genyo 8A

Разработка на полска компания, която произвежда електронно оборудване за системи за управление. Предназначена е за използване в битови водопроводи.

Genyo позволява да се осигури автоматично управление на помпата: стартиране и спиране на работата въз основа на действителното потребление на вода, като предотвратява всякакви колебания на налягането по време на работа. Също така, електро-помпата се защитава от работа „на сухо“.

Основната цел е управление на помпата и контрол на налягането в тръбите по време на работа. Този сензор стартира помпата, когато водният поток надвишава 1,6 л в минута. Той консумира 2,4 кВт електричество. Диапазонът на работните температури е от 5 до 60 градуса.

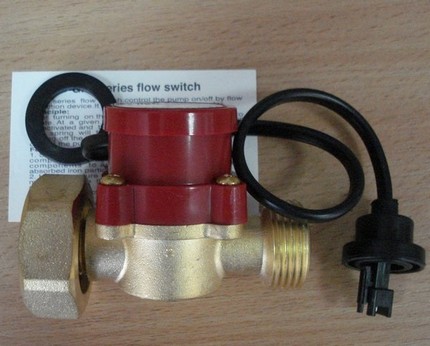

Grundfos UPA 120

Произвежда се във фабрики в Румъния и Китай. Поддържа стабилност на подаването на вода в помещения, оборудвани с индивидуални системи за водоснабдяване. Предотвратява работа на помпените инсталации на празен ход.

Релето на марката Grundfos е оборудвано с висок клас на защита, който му позволява да издържа стабилно почти всякакви натоварвания. Консумацията на електроенергия в него е около 2,2 кВт

Автоматиката на уреда стартира при поток на течността от 1,5 л за една минута. Граничният параметър на обхващания температурен диапазон е 60 градуса. Агрегатът се произвежда в компактни линейни размери, които значително улесняват процеса на монтаж.

Препоръки за монтаж и настройка

Релето за поток на течност се инсталира за уреди, които се нуждаят от постоянно управление и спазване на определен работен режим. Често с него се комплектова оборудването още на етапа на производство. Въпреки това съществуват и обстоятелства, когато е необходим отделен монтаж на сензора.

Правила за инсталиране на релето в системата

Инсталирането на предпазно устройство, което определя наличието или отсъствието на воден поток в системата, е разумна стъпка в случаите, когато не е възможно да присъствате непрекъснато по време на работа на помпеното оборудване.

Няма да е необходимо само в два случая:

1. Водата се изпомпва от голям кладенец с неограничени ресурси от помпа с малка мощност.
2. Възможно е самостоятелно да изключвате инсталацията при спадане на нивото на водата под обозначената норма.

Устройството се монтира на хоризонтални участъци от тръбопровода. При това трябва да се внимава мембраната да заеме стабилно вертикално положение.

Устройството се монтира към дренажния тръбопровод с помощта на резбова муфа. Обикновено за това е предвидено специално гнездо.

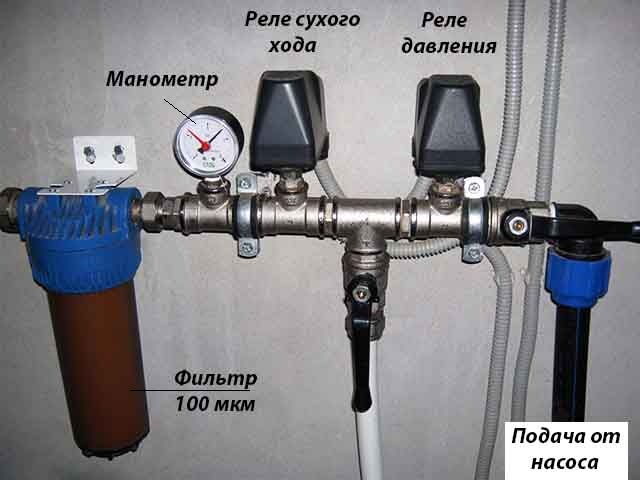

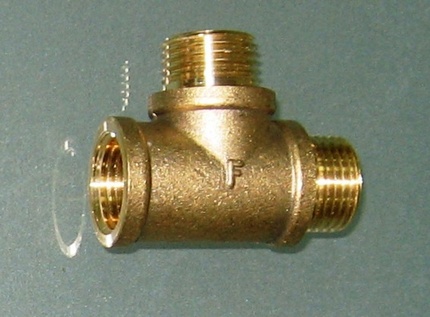

Ако в помпеното оборудване липсва отвор за монтаж на сензора, той може да се замени с месингов тройник. Освен релето, към него се свързва манометър, който показва текущото налягане в мрежата

Преди да пристъпите към непосредственото завиване на уреда, е желателно добре да уплътните резбата с лен или конец, продаващи се в специализирани отдели.

По-добре е да я навивате по посока на часовниковата стрелка към края. Такъв начин на закрепване повишава надеждността на фиксацията.

За да не повредите релето, трябва много внимателно да го завиете, като леко го дозатягате с гаечен ключ. Оптималното разстояние между изделието и тръбопровода е минимум 55 мм.

При инсталиране на заводския датчик е необходимо да се ориентирате по стрелката, изобразена на корпуса. Посочената на нея посока трябва да съвпада с посоката на потока на течността, преминаваща през устройството.

Ако по тръбопровода се транспортира замърсена вода, се препоръчва да се монтират пречистващи филтри, като се разположат близо до датчика. Подобна стъпка ще осигури коректната работа на изделието.

На финалния етап на монтажните работи релето за сух ход се свързва към електрическата мрежа:

• към свободните краища на две групи контакти се завива жилото на проводника;
• към винта на датчика се прикрепва заземяване;
• уредът се свързва към помпата чрез свързване на двете устройства с обикновен проводник, като се спазва съответствието на цветовете на жилата.

След свързването към мрежата остава малко – да се провери работоспособността на системата. За това, че устройството е готово за пълноценна експлоатация, ще говори нарастването на показанията на налягането на манометъра и автоматичното изключване на помпата в момента на преодоляване на граничната стойност.

Ред за самостоятелно регулиране

За регулиране в датчика има специални болтове. Чрез разхлабване или затягане на тях може да се намали или увеличи силата на притискане на пружината.

По този начин се настройва нивото на налягане, при което ще се осъществи задействането на уреда.

Практически винаги компаниите-производители пускат оборудване с регулирани настройки. Въпреки това, понякога се изисква допълнителна самостоятелна регулировка.

В повечето случаи настройката на автоматичното оборудване не създава затруднения.

Препоръчително е да се придържате към следния алгоритъм:

• източете течността от системата, докато показанието на налягането не достигне нулева стойност;
• включете помпената инсталация и бавно пуснете водата обратно;
• зафиксирайте показателя на налягането на потока при изключване на помпата от датчика;
• отново започнете източване и запомнете показателите, при които помпеното оборудване ще започне да работи;
• отворете релето и настройте с регулиращия болт минималното ниво на притискане на по-голямата пружина, необходимо за задействане на устройството и стартиране на помпата (по-силното притискане увеличава степента на налягане, по-слабото я намалява);
• По аналогичен начин регулирайте силата на компресия на по-малкия пружинен механизъм, като зададете границите на максималното налягане, при достигането на което релето, измерващо водния поток, ще изключва помпата.

След като завършите всички описани манипулации, трябва да се уверите в правилността на извършените настройки. За целта тръбопроводът се напълва с течност, след което се източва, като се оценява реакцията на датчика при достигане на настроените стойности.

При незадоволителен резултат от проверката процедурата се повтаря.

Ако нямате достатъчен опит и квалификация, е по-добре да потърсите помощ от специалисти за настройката. Те ще анализират конкретната ситуация, ще вземат предвид техническите характеристики на оборудването и ще изберат най-правилните стойности за нивото на налягане.

За да работи тръбопроводът, по който преминава течността, изправно и стабилно, се извършва редовна годишна проверка на датчиците за поток. При необходимост настройката на работните параметри се коригира.

Изводи и полезно видео по темата

Строеж, съставни части и принципи на работа:

Процес на свързване на устройството по етапи:

Повече подробности за това как да настроите нивото на задействане в релето:

Релето, което контролира водния поток в тръбопровода, значително ще повиши удобството на използване на помпите и ще удължи срока на тяхната експлоатация. Пренебрегването на инсталирането на предпазното устройство е крайно нежелателно, тъй като то не само автоматизира работата на оборудването, но и максимално го предпазва от възможни неизправности, възникващи поради работа на празен ход.

Искате сами да инсталирате реле за поток, но сте малко объркани в инструкциите? Задавайте, моля, вашите въпроси, а ние и посетителите на нашия сайт ще се опитаме да ви помогнем.

А може би вие успешно се справихте с инсталирането и настройката на уреда и искате да дадете полезни препоръки на други начинаещи? Пишете вашите коментари в блока по-долу, добавяйте снимки от процеса на монтаж или настройка – вашият опит ще бъде полезен за много домашни майстори.
