Възвратен клапан за помпа: устройство, видове, принцип на работа и тънкости на монтажа

Инсталирането на помпа за стабилно подаване на вода в къщата изисква свързване на допълнителна арматура. В системата на водопровода или на смукателната тръба, спусната в кладенеца, се монтира възвратен клапан за помпа – малко, но полезно устройство.

Искате ли сами да оборудвате помпената система с обратно-запорна арматура, но не знаете как да го направите правилно и кой клапан е подходящ за тази цел?

Ще ви помогнем да разберете въпроса – в този материал предлагаме да се запознаете с конструкцията, принципа на работа на възвратния клапан, основните разновидности. Освен това ще предоставим поетапна инструкция за неговото инсталиране.

Предназначение и принцип на работа на клапана

Възвратният клапан, както и всяко устройство за водоснабдителна система, се инсталира с цел защита на мрежата от каквито и да е промени в параметрите на потока. Просто казано, за да се подава вода непрекъснато, без спирания и прекъсвания, в необходимия обем.

По-тясното предназначение на клапана – организация на движението на водата в една посока и предотвратяване на обратното ѝ движение.

Производителите на помпени станции оборудват комплектите с клапан, а ако този елемент на запорната арматура липсва, настояват за задължителното му закупуване

Задачи, които решава инсталирането на такъв клапан на помпената линия:

• стабилизира налягането и напора на водата при преместване от сондаж или кладенец;
• организира подаването на вода в необходимата посока – от източника към потребителя;
• поддържа магистралата постоянно запълнена;
• защитава оборудването от скокове на налягане, форсмажорни ситуации и извънпланов ремонт.

Принципът на действие зависи от вида и конструкцията на клапана. Нека го разгледаме на примера на устройство, предназначено за врязване в тръба.

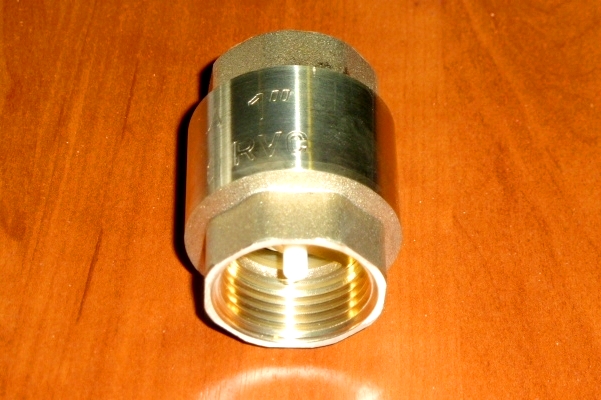

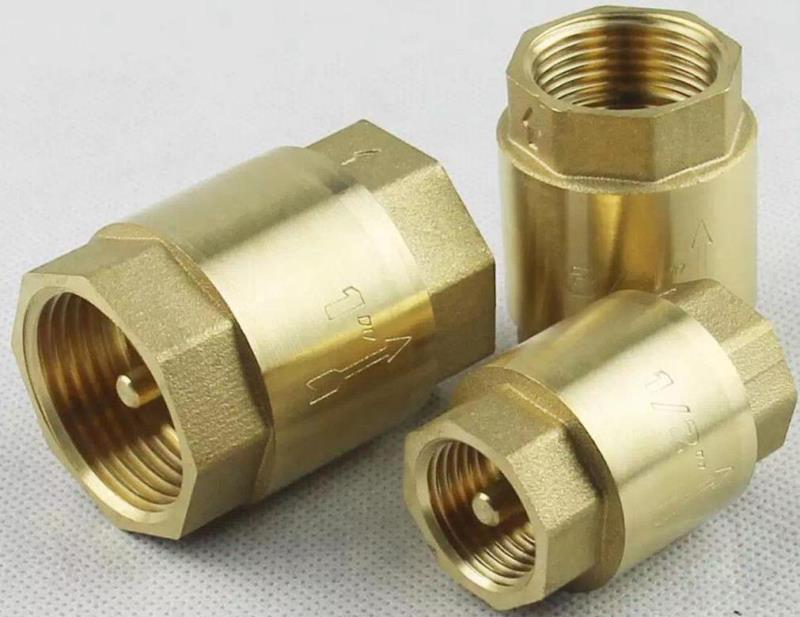

Най-простият модел за водопровод, изработен от месинг и неръждаема пружинна стомана. Начин на свързване – муфтов, резба – вътрешна. Проектиран за температура до +110 ˚С

Основните елементи на конструкцията на възвратния клапан са две работни части: седло и запорен елемент. За връщане на запорния елемент в първоначалното положение служи пружина.

Принципът на действие на възвратния клапан е прост. При поток на течността в права посока, от източника към вътрешните мрежи, дискът на клапана се измества вътре в корпуса, отваряйки междина за вода. Ако течността се движи в обратна посока, запорният елемент плътно приляга към седлото и напълно затваря проходното сечение.

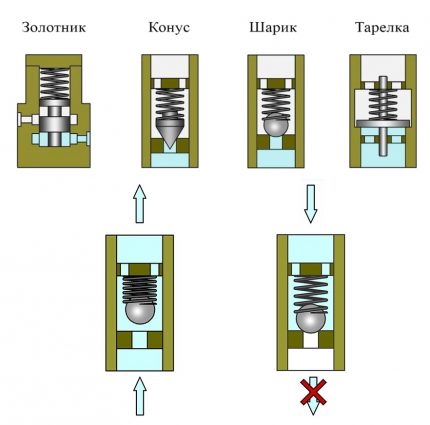

Запорният елемент има няколко варианта на изпълнение: цилиндричен бутален елемент, конус, сфера, диск. Точното попадение върху седлото при обратното преместване се осигурява от допълнителни направляващи.

Без възвратно-запорна арматура при изключване на помпата течността, съгласно законите на хидродинамиката, би се върнала обратно в кладенеца или шахтата.

Видове обратно-запорни устройства

Според мястото на монтаж всички възвратни клапани, предназначени за помпено оборудване, се делят на две категории:

• за монтаж на смукателната тръба на повърхностната помпа или чрез преходник към потопяемата помпа;
• за монтаж на тръбопровода.

Първите предотвратяват обратното движение на водата и осигуряват запълване на системата в постоянен режим, вторите регулират налягането във водопровода.

Препоръчваме да се монтират и двата вида възвратно-запорна арматура, тъй като функциите на устройствата се различават. Клапанът на смукателния маркуч допълнително защитава помпата от «сух ход», предотвратява появата на въздушни тапи, тоест отговаря за изправността на помпата. Дори ако оборудването първоначално е снабдено с опция за защита от «сух ход», благодарение на възвратния клапан няма да се налага постоянно да се долива вода.

Инсталирането на такъв клапан на мястото на смукане е задължително мероприятие. Но за стабилизиране на налягането в системата аналогично устройство се монтира пред помпената станция или пред хидроакумулатора, ако той е разположен отделно.

Клапаните, които се монтират на тръбата във вътрешнодомовото разпределение, предотвратяват връщането на течността навън – към помпата или кладенеца. Те поддържат необходимия напор на водата и регулират налягането. Основна функция на тръбните модели се счита защитата на помпеното и санитарното оборудване от резки скокове на налягането и хидроудари.

Възвратни клапани за сондажна помпа

Възвратните клапани, монтирани на смукателната магистрала, се наричат дънни. Те се използват в комплект с помпени станции, за да предотвратяват изтичането на вода от мрежата обратно в кладенеца и да поддържат налягането на нужното ниво.

Моделите се различават по конструкция. Обикновено се използват пружинни, по-рядко – створни клапани. Ако при пружинните основни работни елементи са пружината и дискът, който прегражда потока, то при створните – 1-2 створки, които се отварят под напора на течността.

Начинът на свързване на устройството към тръба или маркуч също е различен. По-често се използват изделия с муфтов начин на закрепване, по-рядко – с фланцев.

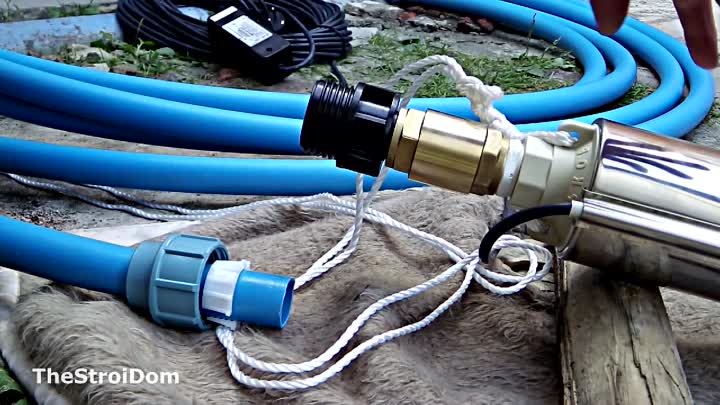

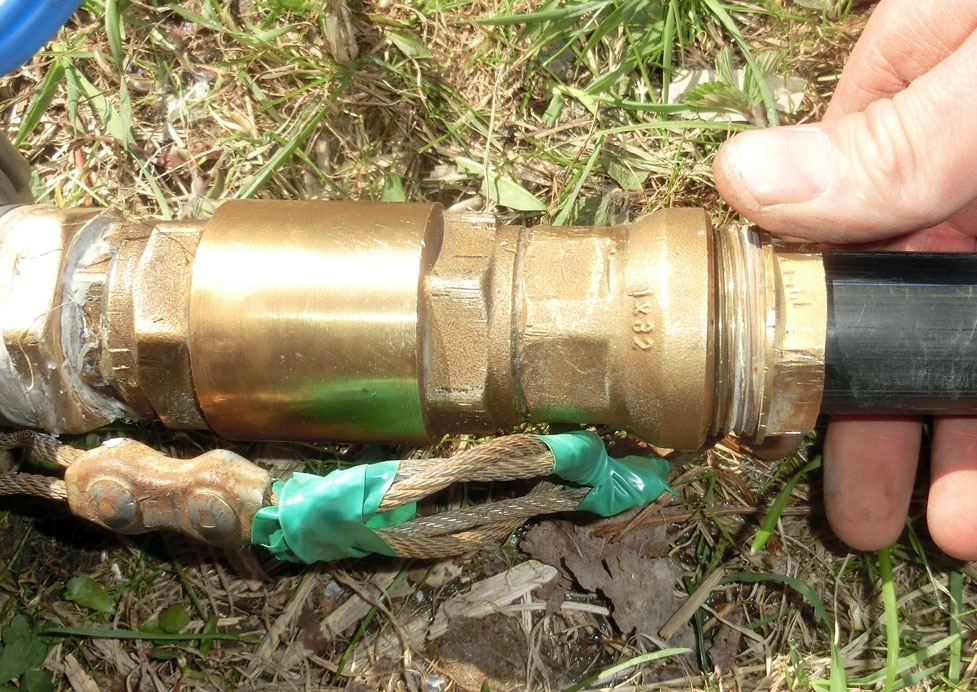

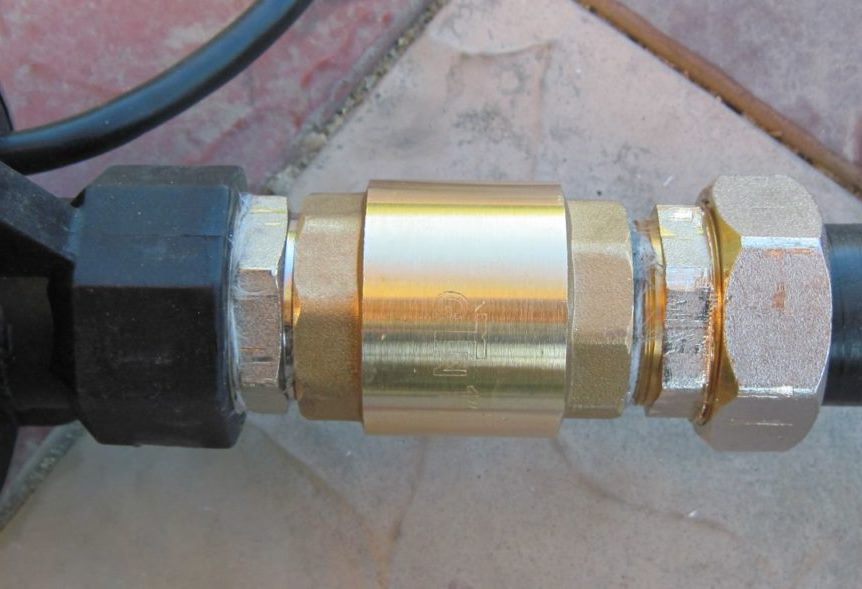

Популярен вид клапан за потопяеми помпи – пружинно устройство с муфтов начин на закрепване. Монтажът е извършен на тръба от ПНД с помощта на резбово съединение.

За да не се запушва клапанът и утайката от дъното на източника да не се придвижва по-нататък – в помпеното оборудване, под него се монтира филтър с фина мрежа.

Видове тръбни възвратни клапани

В зависимост от условията на монтаж и особеностите на водопроводната система се монтират клапани, които се различават по конструкция, размери, материал и начин на закрепване. Едни са предназначени за тръби с малък диаметър и експлоатация в бита, други – за централизирано водоснабдяване.

Нека разгледаме основните класификации на възвратните клапани за вода.

Класификация #1 – по вид на запорния елемент

Частта на клапана вътре в корпуса, която отговаря за преграждането на сечението, може да бъде с различна конфигурация.

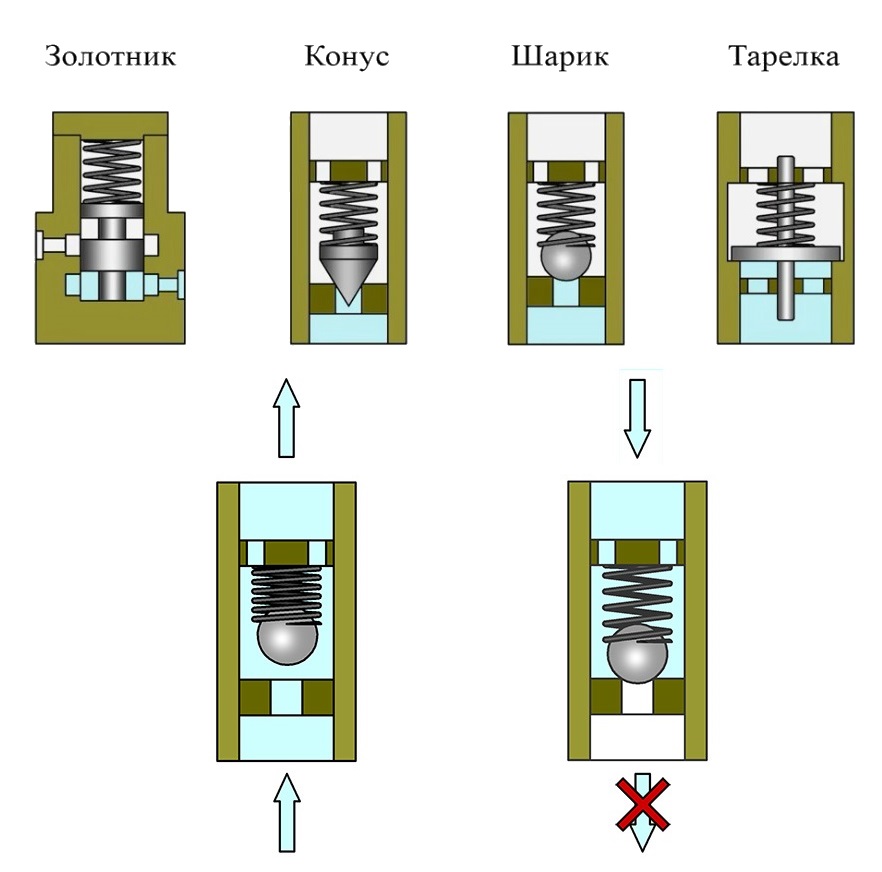

По запорния елемент се разграничават следните типове устройства:

• Подемни, при които затворното устройство се движи нагоре/надолу в зависимост от наличието или липсата на водно налягане в тръбата. За динамиката отговаря пружина, а като затвор служи златотник.
• Поворотни, също оборудвани със златотник – откидна створка или „листенце“. При включване на помпата тя се отваря и освобождава пътя за течността, при изключване – се затваря, преграждайки сечението.
• Двустворни, които преграждат пътя на водния поток с две съединяващи се створки.

Движението на запорния елемент става паралелно, перпендикулярно на оста или под ъгъл, затова производителите препоръчват някои устройства да се монтират само на хоризонтални тръби, други – и на вертикални.

За битово използване е целесъобразно да се закупуват пружинни клапани, отличаващи се с проста конструкция и лесен монтаж. Ако сте решили сами да оборудвате помпената система с възвратна и спирателна арматура, препоръчваме точно този модел.

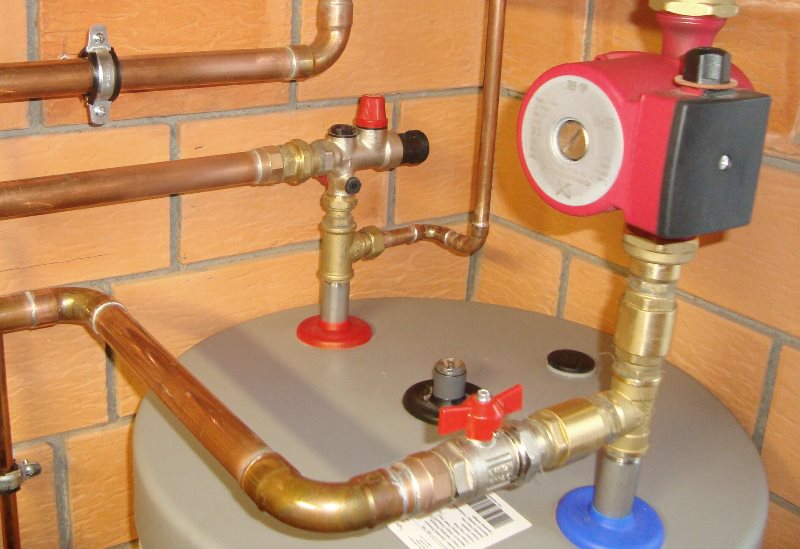

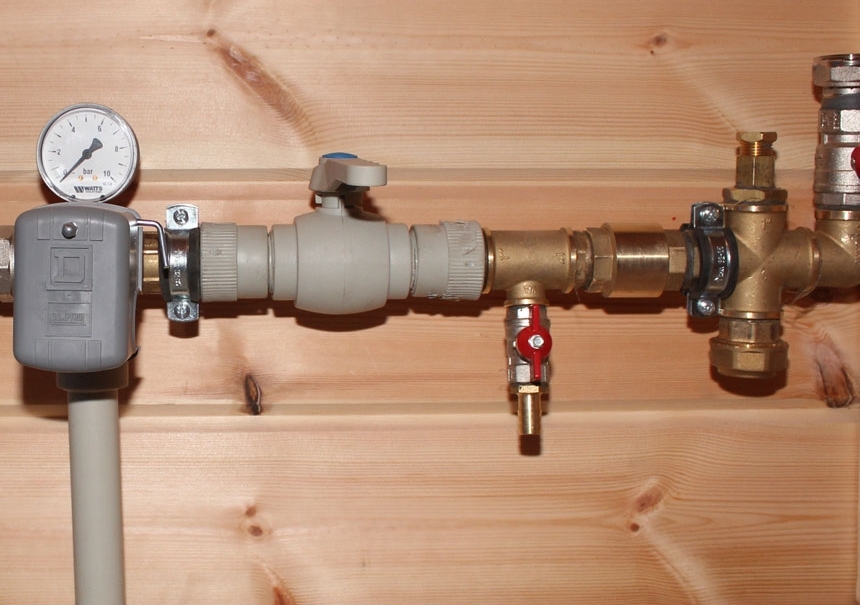

Пример за пружинен клапан, монтиран в обвързването на котела и предотвратяващ хидравлични удари. Към системата е свързана помпена станция, прехвърляща вода от кладенец.

Конструкцията на пружинния клапан се състои от следните елементи:

• латунен корпус (стоманен, полимерен), състоящ се от две части – основа и капак със седло;
• дисков елемент с гумено уплътнение, който опира в седлото;
• щок, който изпълнява функциите на центриране и на държач;
• пружина за връщане на запорния елемент в начално състояние.

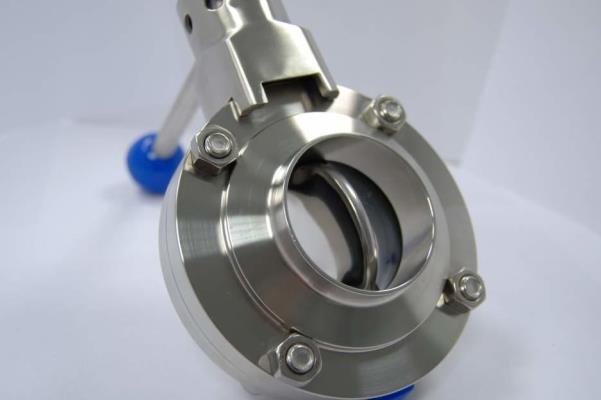

Такива клапани, като поворотните, в битовото водоснабдяване почти не се използват, но често се прилагат за промишлени тръбопроводи, чийто диаметър достига 0,5 и дори 1,5 м.

Класификация #2 – по тип на закрепване

Врязването в тръбата се извършва по различни начини, които се избират според материала на тръбата и условията на монтажа.

Най-приемливи са четири вида клапани:

• фланцови;
• междуфланцови;
• муфтови;
• заваръчни.

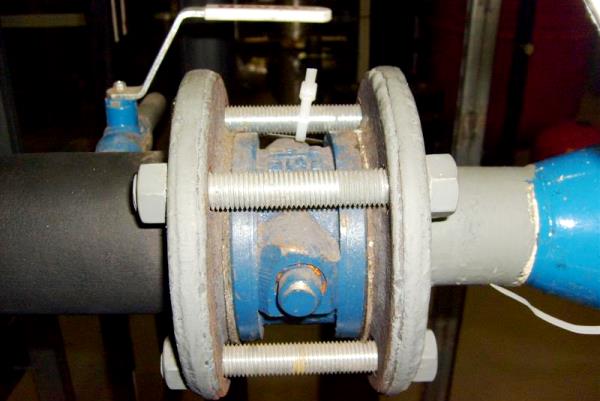

В системи, свързани с помпени станции, е целесъобразно да се прилага муфтов тип с пружинен механизъм и лесна инсталация. Но в по-«сериозни» мрежи, например, за оборудване за подаване на вода в многофамилни жилищни сгради, успешно се използват всички горепосочени видове.

Ако сте решили да инсталирате обратен клапан в домашна помпена мрежа, трябва да се спрете на муфтов модел. Устройствата могат да се закупят в специализирани магазини на цена от 0,40 до 6 €. Размер на изделията – 1ˮ, 1/2ˮ, 3/4ˮ.

Класификация #3 – по материал на изработка

Корпусите на клапаните се изработват от материали, които надеждно защитават вътрешния механизъм и не се деформират от въздействието на външната среда и течността, протичаща по тръбите.

Обратният клапан за тръба бива:

• стомана;
• чугун;
• бронзов;
• латунен;
• пластмасов.

Изделията, монтирани около центробежни помпи в отоплителната система, трябва да бъдат метални, тъй като пластмасата не е предназначена за гореща вода.

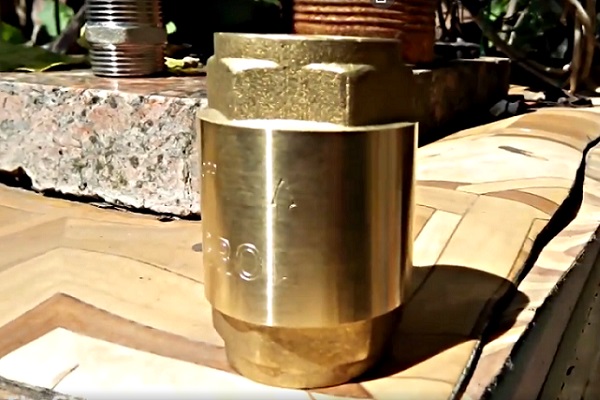

Образец на латунен ОК, универсален по приложение. Той се монтира както на метални, така и на пластмасови тръби. Изделието не ръждясва, не променя техническите си характеристики с времето.

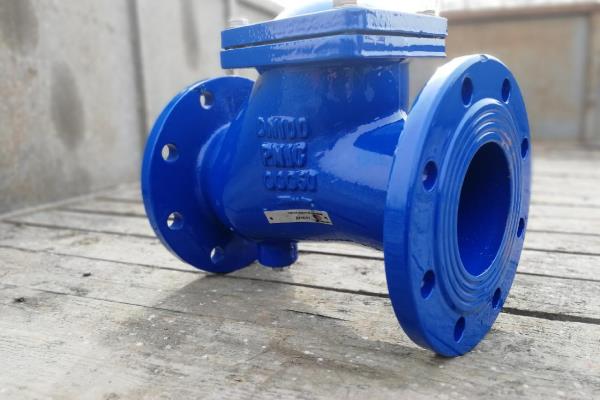

Чугунени клапани се отличават с голямо тегло и грапавост на материала. Но те не се използват за оборудване на автономни домашни мрежи, а се монтират само за промишлена експлоатация на тръби с голям диаметър.

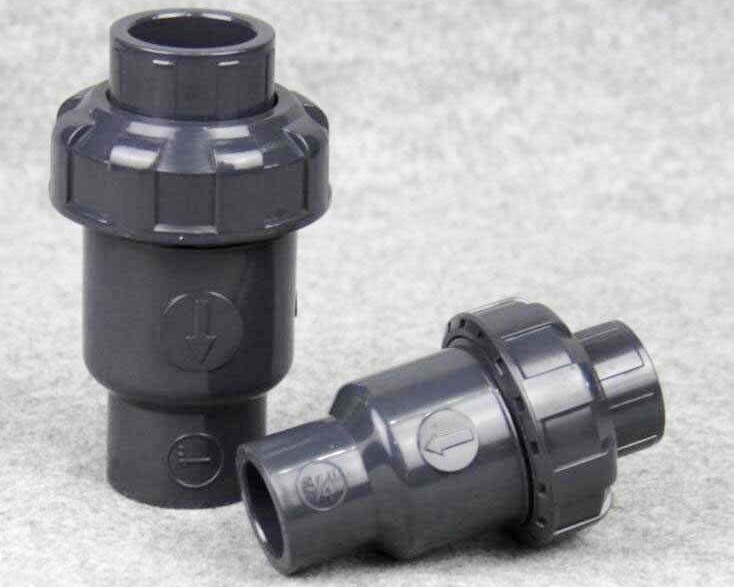

Устройствата от пластмаса са леки и евтини, монтажът им става много бързо. Но те не могат да се прилагат за сериозни системи за водоснабдяване на дома.

Полимерните изделия са подходящи за полипропиленови тръби в мрежи с малко водно налягане – например за поливане на градината или прехвърляне на вода в банята.

Вътрешните части – седло, затвори, щок – на клапаните се изработват от полимери, неръждаема стомана или алуминий. Те се отличават с якост и устойчивост на корозия. Работният елемент, пружината, се изработва от специална пружинна стомана, която има увеличен експлоатационен живот.

При клапаните, монтирани на централизирани магистрали и промишлени обекти, които издържат на голямо натоварване, за плътно прилепване на затвора към седлото се използват пластмасови или гумени уплътнители.

Препоръки за монтаж на такъв клапан

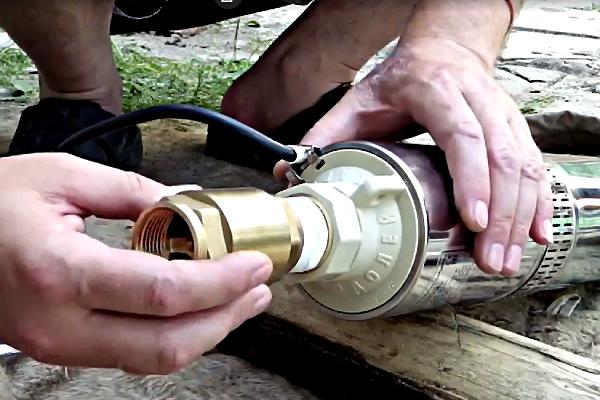

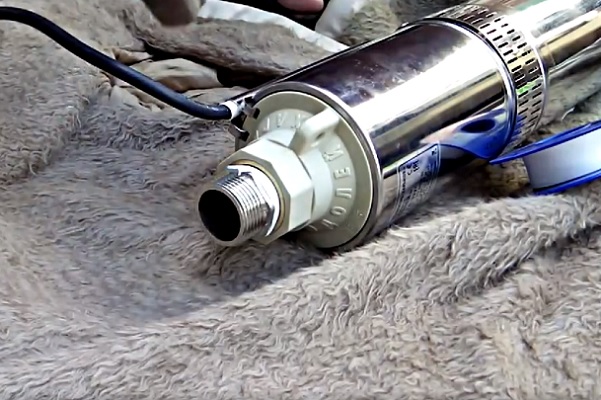

Нека разгледаме един от вариантите за инсталиране на възвратен клапан – на потопяема помпа «Водолей». Устройството се свързва директно към помпата. Веднага щом агрегатът спре да работи, клапанът затваря водата, за да не се източи обратно надолу. Благодарение на това магистралата е постоянно пълна с течност.

Ред на свързване на дънния възвратен клапан:

Ако на възвратния клапан няма стрелка, указваща движението на водата, можете да опитате да го продухате. Клапанът се завинтва към помпата с тази страна, от която се продухва свободно.

Има няколко правила относно разположението на клапана вътре в сондажа. Ако се монтира на тръбата на повърхностна помпа, тогава разстоянието до дъното трябва да бъде не по-малко от 0,5 м. Точните параметри производителят посочва в техническия паспорт. Също така се спазва разстояние до повърхността на водата – не по-малко от 0,3 м.

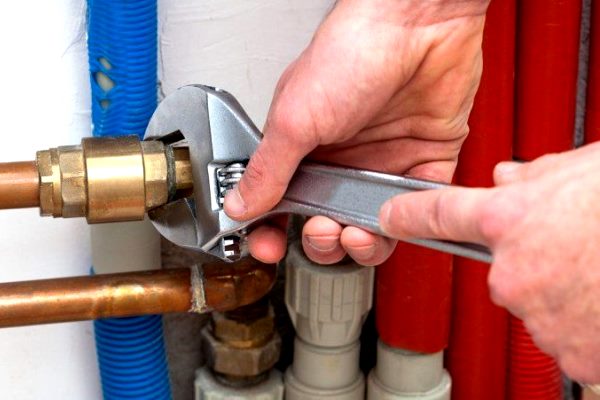

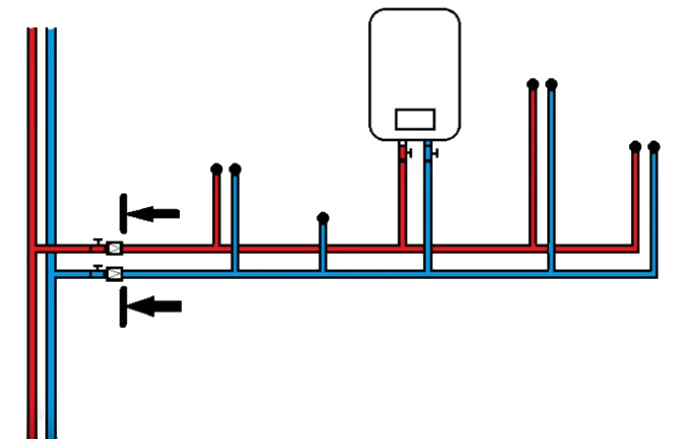

Ако възвратният клапан се монтира във водоснабдителната система, захранвана от помпа, вътре в къщата, то основното е да се избере правилно мястото. Обикновено се монтират две устройства – отделно за линията на топлата и студената вода.

Препоръчваме да спазвате следния ред: на входа трябва да се монтира сферичен кран, след това мрежест филтър, след него – водомер, и чак след това възвратен клапан.

Някои измервателни уреди са оборудвани с вградени клапани, но те не са много надеждни, затова е по-добре да се презастраховате и да инсталирате отделно устройство.

Изводи и полезно видео по темата

Препоръки за избор и монтаж на възвратен клапан за потопяема помпа:

Повече за конструкцията и предназначението:

За нюансите на монтажа на клапана в следващото видео:

Не си струва да се обсъжда необходимостта от инсталиране на възвратни клапани – това устройство е задължително за стабилна работа на водоснабдителната система. Използва се както с потопяеми, така и с повърхностни помпи, за да се удължи експлоатационният живот на оборудването и да се предпази системата от аварии.

Имате ли опит с монтажа на възвратен клапан? Или искате да поискате съвет от нашите експерти или от по-опитни в тази област потребители? Задавайте вашите въпроси, споделяйте собственото си мнение в блока за коментари, разположен по-долу под тази статия.
