Регулиране на помпена станция: правила и алгоритъм за настройка на работата на оборудването

За стабилно доставяне на вода с необходимите стойности на налягане не е достатъчно просто да си купите помпена станция. Оборудването трябва още да се настрои, пусне и правилно да се експлоатира. Признайте, не всички от нас са запознати с тънкостите на настройката. А перспективата да развалите устройствата с неправилни действия не е твърде привлекателна, съгласни ли сте?

Готови сме да споделим с вас ценна информация за това как се извършва регулирането на помпена станция. В нашата статия са представени приеми и правила за отстраняване на нарушенията в работата, свързани с недостатъчно високо налягане.

Ще научите за причините за спада на налягането и ще се запознаете с методите за отстраняването им. Графични и фото приложения ще обяснят как трябва правилно да настройвате помпеното оборудване.

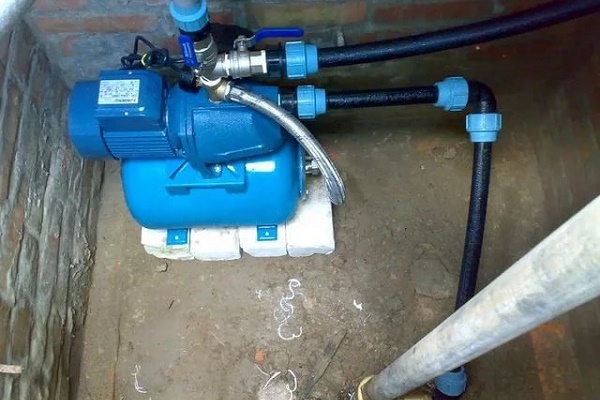

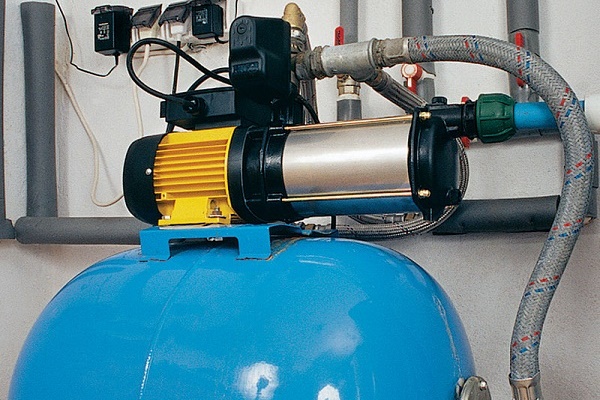

Особености на устройството на помпена станция

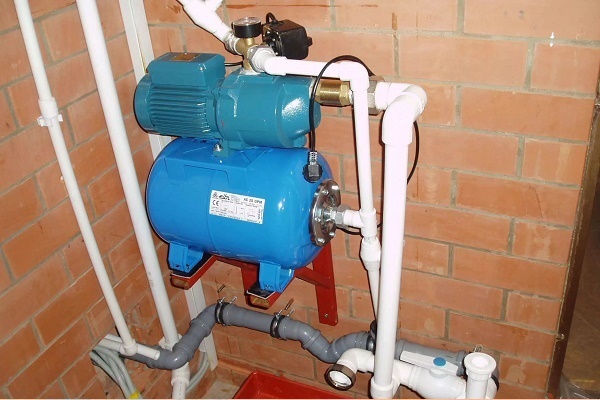

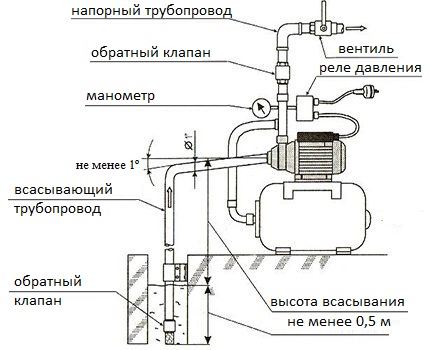

Готовата, комплектована от производителя помпена станция представлява механизъм за принудително подаване на вода. Схемата на нейната работа е изключително проста.

Помпата изпомпва вода в еластичен съд, разположен вътре в хидроакумулатора, наричан още хидробак. При пълнене с вода той се разтяга и натиска онази част от хидробака, която е запълнена с въздух или газ. Налягането, достигайки определено ниво, става причина за изключване на помпата.

По време на водозема налягането в системата пада, и в определен момент, при достигане на зададените от собственика стойности, помпата отново започва да работи. За изключване и включване на устройството отговаря релето, а контролът на нивото на налягане се осъществява с помощта на манометър.

Нарушенията в работата на битова помпена станция могат да станат причина за повреди на водопроводното оборудване

По-подробно с принципа на работа, разновидностите и изпитани на практика схеми за инсталиране на помпена станция ще ви запознае препоръчваната от нас статия.

Причини за неизправности на оборудването

Статистиката на неизправностите в работата на битови помпени станции показва, че най-често проблемите възникват поради нарушаване на целостта на мембраната на хидроакумулатора, тръбопровода, изтичане на вода или въздух, както и поради различни замърсявания в системата.

Необходимостта от намеса в работата ѝ може да възникне поради много причини:

• Пясъкът и различните вещества, разтворени във водата, могат да причинят корозия, водят до неизправности и намаляване на производителността на оборудването. За предотвратяване на запушването на устройството е необходимо да се използват филтри, които пречистват водата.
• Намаляването на въздушното налягане в станцията става причина за честото включване на помпата и нейното преждевременно износване. Препоръчва се от време на време да се измерва налягането на въздуха и да се регулира, ако е необходимо.
• Липсата на херметичност на съединенията на смукателния тръбопровод е причината двигателят да работи без да се изключва, но не може да изпомпва течността.
• Неправилното регулиране на напора на помпената станция също може да стане причина за неудобства и дори повреди в системата.

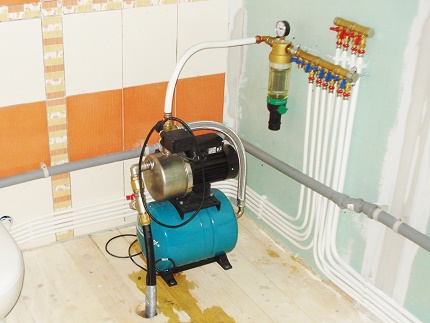

За да се удължи срокът на експлоатация на станцията, се препоръчва периодично да се извършва ревизия. Всякакви работи по регулиране трябва да започнат с изключване от електрическата мрежа и източване на водата.

Трябва периодично да се проверява консумацията на енергия и максималният напор. Повишаването на консумацията на енергия сигнализира за триене в помпата. Ако без открити течове в системата напорът е паднал, то оборудването е износено.

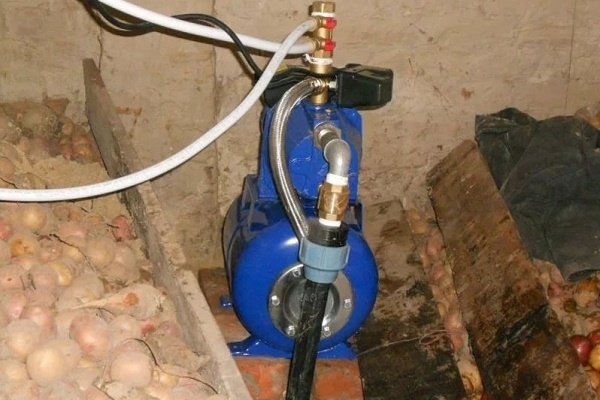

Отстраняване на грешки в работата

Преди да се пристъпи към по-сериозна намеса в работата на оборудването, е необходимо да се предприемат най-простите мерки – да се почистят филтрите, да се отстранят течовете. Ако те не дадат резултат, тогава се пристъпва към по-нататъшни стъпки, опитвайки се да се открие първопричината.

Следващото, което е необходимо да се предприеме, е да се настрои налягането в резервоара на хидроакумулатора и да се регулира релето за налягане.

По-долу са посочени най-честите нарушения в работата на битова помпена станция, които можете да опитате да отстраните самостоятелно. При по-сериозни проблеми е необходимо да се обърнете към сервизен център.

Нарушаване на правилата за експлоатация

Ако станцията работи непрекъснато, без да се изключва, вероятната причина е неправилна настройка на релето – зададено е високо налягане на изключване. Също така се случва двигателят да работи, но станцията да не изпомпва вода.

Причината може да се крие в следното:

• При първото пускане помпата не е била напълнена с вода. Необходимо е да коригирате ситуацията, като налеете вода през специална фуния.
• Нарушена е цялостта на тръбопровода или се е образувала въздушна тапа в тръбата или в смукателния клапан. За откриване на конкретната причина е необходимо да се уверите, че: приемният клапан и всички връзки са херметични, по цялата дължина на смукателната тръба няма огъвания, стеснения, хидравлични затвори. Всички неизправности се отстраняват, при необходимост се сменят повредените участъци.
• Оборудването работи, без да има достъп до вода (на сухо). Необходимо е да проверите защо няма вода или да идентифицирате и отстраните други причини.
• Запушен тръбопровод – необходимо е да почистите системата от замърсявания.

Случва се станцията да се включва и изключва много често. Най-вероятно това се дължи на повредена мембрана (тогава е необходимо да я смените) или в системата липсва необходимото за работа налягане. В последния случай е необходимо да измерите наличието на въздух, да проверите резервоара за пукнатини и повреди.

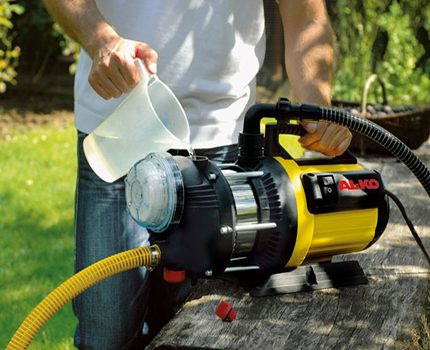

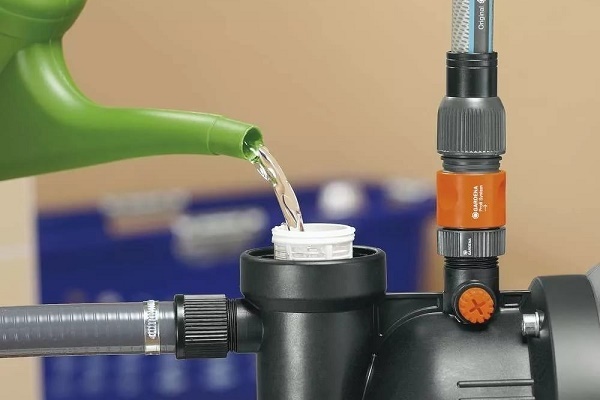

Преди всяко пускане е необходимо да налеете вода в помпената станция през специална фуния. Тя не трябва да работи без вода. Ако има вероятност помпата да работи без вода, трябва да закупите автоматични помпи, оборудвани с контролер на потока.

С по-малка вероятност, но може да се случи, че възвратният клапан е отворен и блокиран поради попадане на отпадъци или чужд предмет. В такава ситуация ще се наложи да разглобите тръбопровода в района на евентуалното запушване и да отстраните проблема.

Неизправности в работата на двигателя

Двигателят на битовата станция не работи и не издава шум, вероятно поради следните причини:

• Оборудването е изключено от захранването или липсва напрежение в мрежата. Необходимо е да проверите схемата на свързване.
• Изгорял е предпазител. В такъв случай трябва да смените елемента.
• Ако не може да се завърти вентилаторното колело, значи е заклинено. Трябва да се разбере защо.
• Релето е повредено. Трябва да се опита да се регулира или, ако не успее, да се замени с ново.

Неизправностите в работата на двигателя най-често принуждават потребителя да използва услугите на сервизен център.

Проблеми с налягането на водата в системата

Недостатъчното водно налягане в системата може да се обясни с няколко причини:

• Налягането на водата или въздуха в системата е зададено на недопустимо ниска стойност. Тогава е необходимо да се настрои работата на релето според препоръчителните параметри.
• Тръбопроводът или работното колело на помпата са блокирани. Почистването на елементите на помпената станция от замърсявания може да помогне за решаване на проблема.
• Въздух попада в тръбопровода. Проверката на елементите на тръбопровода и техните връзки за херметичност може да потвърди или отхвърли тази версия.

Лошото подаване на вода може също да се дължи на засмукване на въздух поради хлабави съединения на водопроводните тръби или нивото на водата е спаднало толкова, че при вземането й се изпомпва въздух в системата.

Лошото водно налягане може да създаде осезаем дискомфорт при използване на водопроводната система

Ревизия на накопителния резервоар

Започвайки работата по регулиране на оборудването, изключват системата от мрежата, затварят напорния вентил от страната на водовземане. Отвъртат крана и източват водата, а остатъците изпускат през напорния маркуч, като го отделят от мембранния резервоар. Първо проверяват въздушното налягане в хидроакумулаторния съд.

Роля на хидроакумулатора в работата на системата

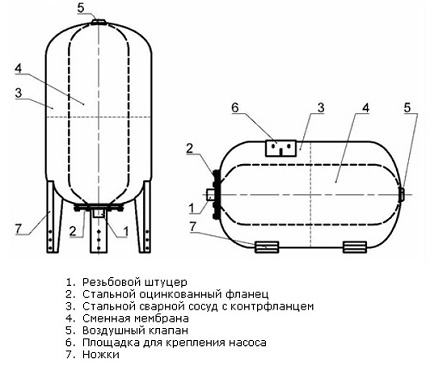

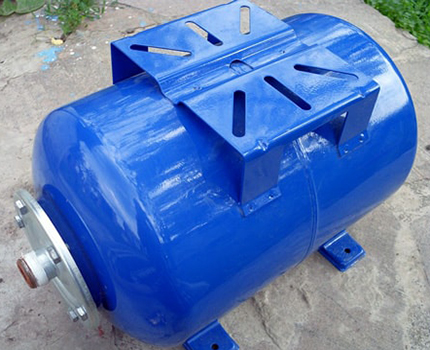

Мембранният резервоар на помпената станция всъщност представлява метален съд с поставена вътре гумена круша, която е предназначена за събиране на вода.

В свободното пространство между гумената круша и стените на резервоара се нагнетява въздух. При някои модели хидроакумулатори резервоарът е разделен наполовина от мембрана, която разделя съда на две отделения – за вода и въздух.

Резервоарът на хидроакумулатора поддържа налягането в системата и създава малък запас от вода. Веднъж месечно трябва да се извършва проверка на налягането в хидропневматичния резервоар при изключена помпа и източена вода от захранващата тръба.

Колкото повече вода постъпва в устройството, толкова повече тя компресира въздуха, увеличавайки неговото налягане, което се стреми да изтласка водата от съда. Това позволява да се поддържа стабилно водно налягане дори по време на бездействие на помпата.

Хидроакумулаторът изисква редовно обслужване, отстраняване на въздуха от крушата, който попада в нея заедно с водата под формата на малки мехурчета и постепенно се натрупва там, намалявайки полезния обем.

За да се постигне това, отгоре на големите резервоари е предвиден специален вентил. С малките съдове се налага да се правят хитрини, за да се отстрани въздухът: да се изключи захранването на системата и няколко пъти да се изпразва и пълни резервоарът.

Изборът на хидрорезервоар по обем се извършва, като се взема предвид най-голямата стойност на потреблението на вода за конкретния потребител. Вземат се предвид допустимият брой включвания на час, посочен от производителя, както и номиналните показатели на налягането при включване, налягането при изключване и зададеното от потребителя налягане в хидрорезервоара.

Контрол на налягането на въздуха

Въпреки че производителят извършва регулиране на всички елементи на помпената станция още на етапа на производство, е необходимо да се проверява налягането дори в ново оборудване, тъй като към момента на продажба то може да спадне леко. Устройството, което се експлоатира, се преглежда до два пъти годишно.

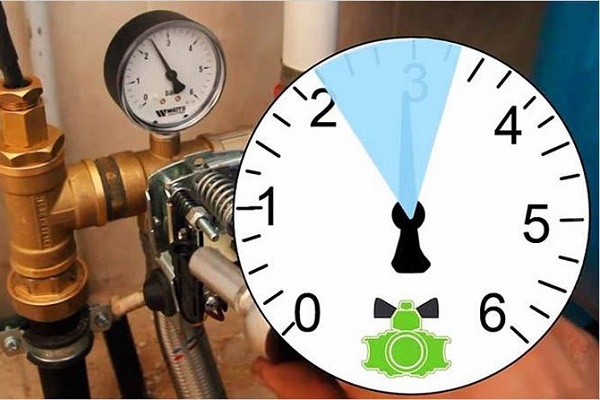

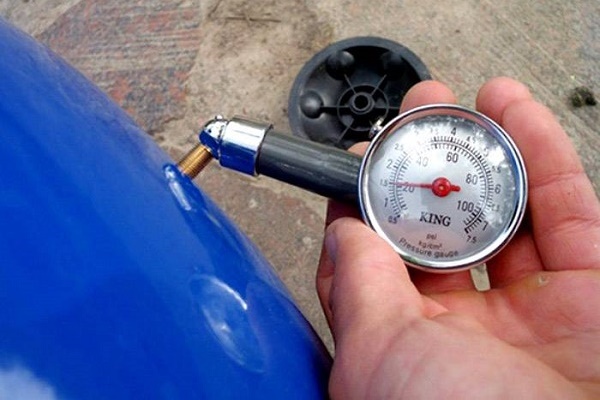

За измервания се използва възможно най-точен манометър, тъй като дори малка грешка от 0,5 bar може да повлияе на работата на оборудването. Ако е възможно да се използва автомобилен манометър, със скала с най-малка градуировка – това ще осигури по-достоверни резултати.

Показателят на налягането на въздуха в мембранния резервоар трябва да съответства на 0,9-кратното налягане на включване на помпената станция (настройва се с помощта на релето). За резервоари с различен обем показателят може да бъде от един до два бара. Регулирането се извършва чрез нипела, като се напомпва или изпуска излишния въздух.

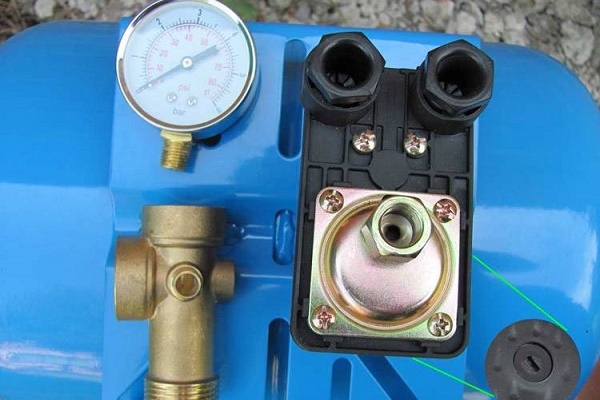

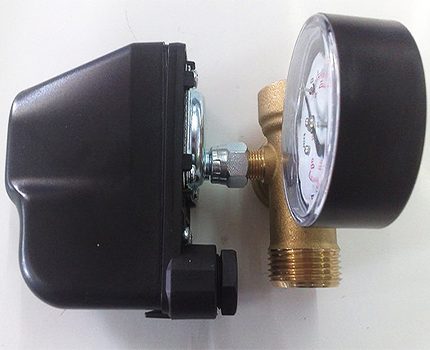

За нормална работа станцията се оборудва със задължителни контролно-регулиращи уреди:

Колкото по-малко въздух е напомпан в системата, толкова повече вода може да акумулира. Напорът на водата ще бъде силен при пълен резервоар и ще отслабва все повече при черпене на вода.

Ако такива колебания са комфортни за потребителя, то може да се остави налягането на най-ниското допустимо ниво, но не по-малко от 1 bar. По-ниска стойност може да доведе до триене на напълнената с вода крушка в стените на резервоара и нейното повреждане.

За да се настрои силен воден напор в системата за водоснабдяване, е необходимо да се фиксира налягането на въздуха в границите около 1,5 бара. Така разликата в напора при пълен и празен резервоар ще бъде по-слабо осезаема, осигурявайки равномерен и силен воден поток.

Използване на реле за регулиране на налягането

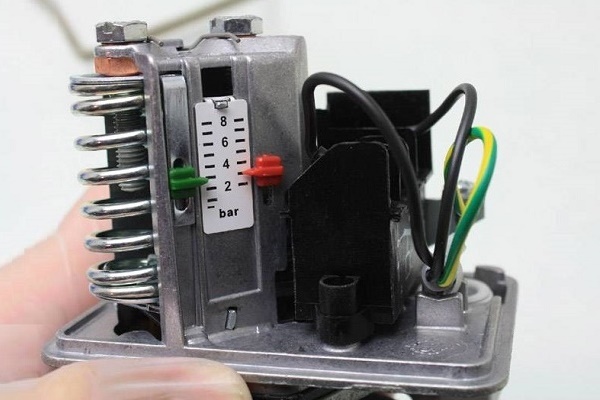

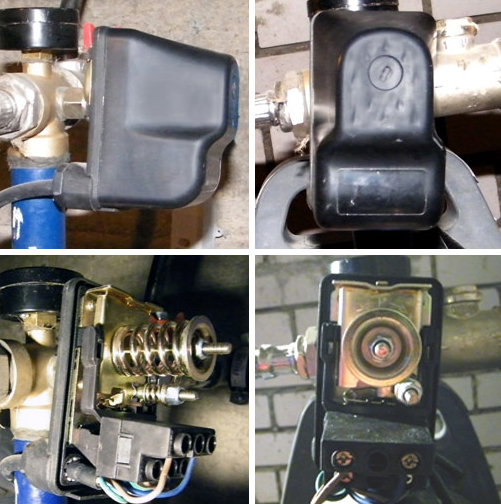

За автоматизацията на системата отговаря реле за налягане — уред, който управлява помпената станция, изпълнявайки функцията за включване и изключване на устройството. То също така предпазва системата от създаване на прекомерно налягане.

Релето за налягане управлява циклите включване/изключване при достигане на зададената от потребителя стойност на работното налягане. Работоспособността на релето за налягане се контролира с помощта на манометър.

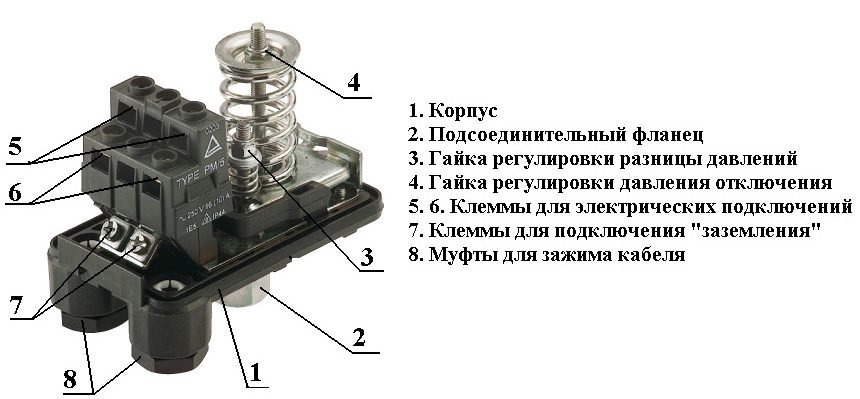

#1: Принцип на работа на датчика за налягане

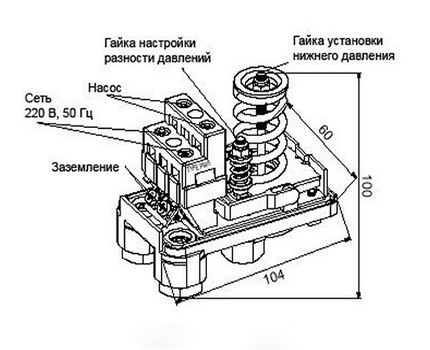

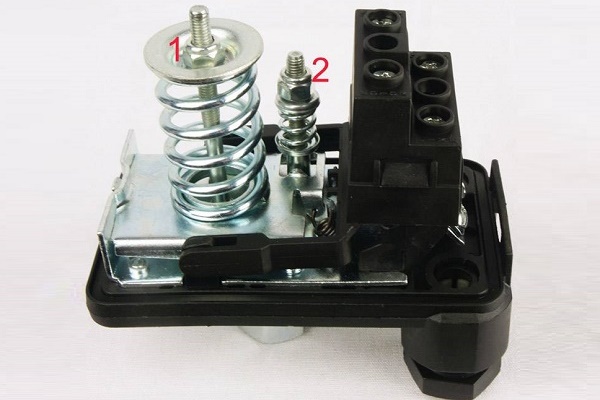

Основният елемент на релето е група контакти, която е закрепена на метална основа и отговаря за включването и изключването на устройството.

До нея се намират две пружини с различни размери за регулиране на налягането вътре в системата. Отдолу към металната основа се закрепва капакът на мембраната, под който са разположени самата мембрана и бутало от метал. Отгоре всичко е покрито с пластмасов капак.

Продукцията на различни производители и принципът на нейното действие са практически идентични, могат да се различават само в незначителни детайли.

В процеса на работа на действащото устройство могат да се откроят няколко етапа:

1. При включване на крана, водата за известно време постъпва към водопроводната точка от напълнения резервоар. При това налягането, присъстващо в системата, постепенно започва да спада, и мембраната престава да натиска буталото. Настъпва затваряне на контактите, помпата се включва.
2. Помпата работи, изпомпвайки вода към потребителя, а когато всички кранове са изключени, напълва резервоара с вода.
3. При постепенното напълване на резервоара на хидроакумулатора настъпва усилване на налягането, и то започва да действа върху мембраната, а тя натиска буталото. В резултат настъпва отваряне на контактите, и работата на помпата спира.

От това как е настроено релето зависи честотата на включване на станцията, водният напор и дори времето на работа на оборудването. При неправилно зададени параметри помпата изобщо няма да задейства или ще работи непрекъснато.

Буталото на релето за налягане и чувствителната метална пластина, реагираща на създадения от мембраната на хидрорезервоара напор, са скрити под корпуса — достъпът до тях е напълно затворен.

#2: Регулиране и изчисление на необходимото налягане

Новото устройство вече има заводски настройки на реле, но все пак е добре допълнително да ги проверите. Пристъпвайки към настройка, е необходимо да се установят препоръчаните от производителя стойности за задаване на допустимия праг на налягане (за затваряне и отваряне на контактите).

В случай на повреда на помпената станция, поради неправилна регулировка, производителят има пълното право да откаже своите гаранционни задължения.

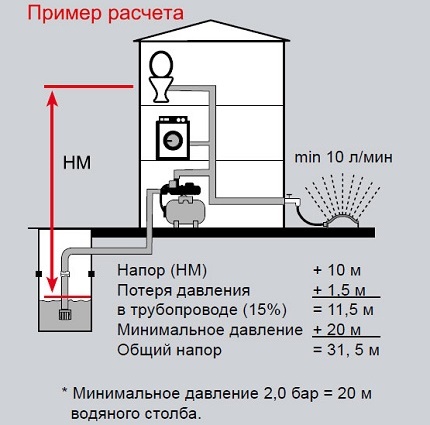

Изчисляването на допустимото налягане при включване-изключване на устройството се извършва от производителя, като се вземат предвид предполагаемите особености на експлоатацията. Те се вземат предвид при разработването на работни параметри за различни модели помпени станции.

Стойността на включване е равна на сбора:

• Необходимото налягане в най-високата точка на водопроводната система, където се извършва водовземане;
• Разликата между височината на най-горната точка на водовземане и помпата;
• Загубите в тръбопровода на водното налягане.

Показателят на изключване се изчислява по следния начин: към налягането на изключване се добавя едно и се изважда един и половина бара. При това не трябва да се допуска налягането на изключване да надвишава максимално допустимото налягане, което възниква на участъка на изхода на тръбопровода от помпата.

Често срещана грешка, която влияе на работата на помпената станция, е неотчитането на цялата сума от хоризонтални и вертикални участъци, както и на хидравличните загуби при транспортирането на водата до точките на водовземане.

#3: Настройка на препоръчителните параметри

Преди да промените настройките, е необходимо да фиксирате предишните показатели с помощта на манометър. След като включите помпата, запишете стойностите на налягането в момента на изключване и включване. Това ще помогне да се определи в коя посока да се извърши регулировката — в посока на намаляване или увеличаване.

Необходимо е да се помни, че всяка промяна на зададения праг на налягане в релето изисква съответни промени и във въздушното отделение на хидроакумулатора.

Следващите действия имат следната последователност:

1. Изключете станцията от захранването, източете водата и отворете капака на релето с гаечен ключ.

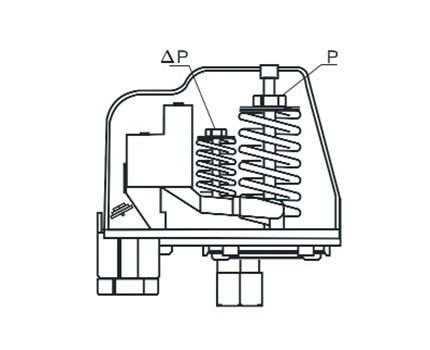

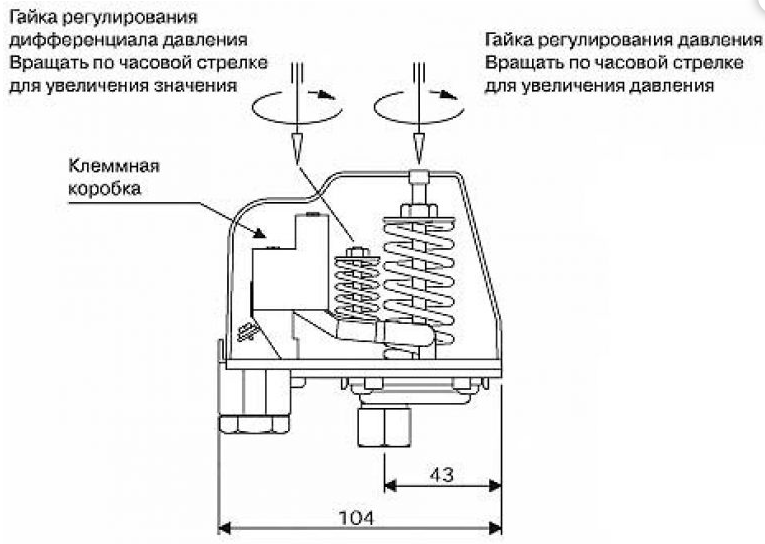

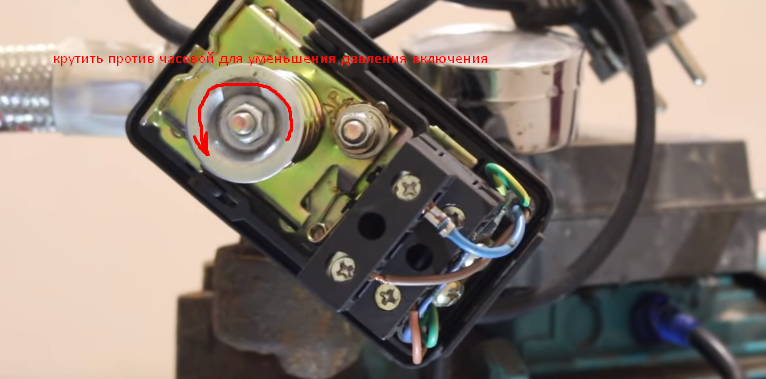

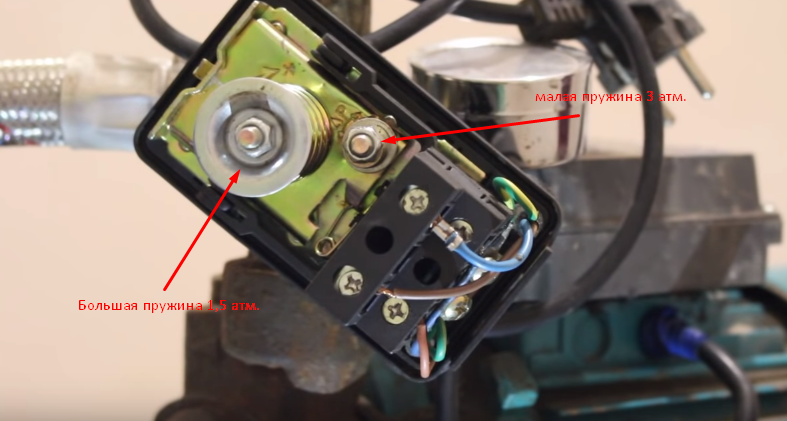

2. Налягането на включване на помпата се регулира чрез завъртане на гайката, която държи голямата пружина (Р). Завивайки я по посока на часовниковата стрелка, се постига компресиране на пружината и задаване на необходимото налягане на включване. В различните модели на устройството допустимите показатели могат да варират от 1,1 до 2,2 бара.
3. Чрез завъртане на малката гайка (∆Р) по посока на часовниковата стрелка може да се увеличи разликата между стойността на налягането на изключване и включване на устройството, която обикновено е 1 бар. По този начин налягането на изключване може да се фиксира на стойности в диапазона от 2,2 бара до 3,3 бара.

Важен нюанс е, че малката пружина не регулира прага на изключване, както някои погрешно разбират.

Тя задава именно делтата между стойностите на включване на станцията и нейното изключване. Тоест, напълно отпуснатата пружина няма да създаде разлика — делтата ще бъде равна на нула и стойностите на включване и изключване ще бъдат еднакви. Но колкото повече се затяга, толкова по-голяма ще бъде разликата между тях.

Малката пружина на релето за налягане се отличава с по-голяма чувствителност и трябва да се притиска изключително внимателно

Проверяват правилността на зададените показатели с помощта на манометър. Ако не са постигнати желаните стойности от първия опит, регулирането продължава.

#4: Избор на нестандартни стойности на налягането

Може да се зададе различно ниво на налягане в уреда, различно от препоръките на производителя, като се настрои оборудването според индивидуалните изисквания на потребителя. Увеличавайки диапазона при включване-изключване, се постига по-рядко задействане на станцията.

Това прави експлоатацията на устройството по-продължителна, но придава на водното налягане неравномерен характер. Намалявайки разликата, се постига стабилно налягане, но тогава помпата ще се задейства по-често.

Изводи и полезно видео по темата

Как да регулирате налягането на станцията, показва видео:

Видео за това какво да правите, ако станцията често се задейства:

При извършване на самостоятелно регулиране на помпена станция е необходимо да се има предвид, че понякога промените в заводските препоръки могат да влошат работата на водопроводната система. Помпата, маркучите, санитарните устройства – всички имат гранични стойности на налягане, чието нарушаване ще доведе до повреди. Ето защо, преди да предприемете самостоятелни действия, по-добре е да поискате съвет от опитен специалист.
