Свързване на помпена станция към кладенец: правила за организиране на автономно водоснабдяване

Пробиването на кладенеца е завършено, какво следва? Необходимо е да се организира водопровод, който да позволява измиване на чинии, вземане на душ, поливане на растения и свързване на битова техника. Задачата ще бъде решена чрез свързване на помпена станция към кладенеца. Въпреки това, за положителен резултат трябва да знаете точно как да го направите.

Ще ви разкажем как на базата на повърхностна помпена техника по-добре да организирате автоматизирано водоснабдяване на селска къща или любима вила. В представената от нас статия са подробно описани технологичните правила и принципи на сглобяване на контура. Като вземете предвид нашите съвети, ще организирате системата без проблеми със собствените си ръце.

Особености на устройството на помпена станция

Автономното водоснабдяване на базата на помпена станция включва комплекс от устройства, осигуряващи автоматично постъпване на вода в къщата. За да организирате комфортно автономно водоснабдяване, е необходимо да изберете подходящ помпен агрегат, да го свържете правилно и да го настроите.

Ако инсталацията е извършена правилно и се спазват изискванията за експлоатация, тя ще издържи много дълго. В къщата винаги ще има чиста вода под налягане, позволяващо използването на модерни уреди: от обикновен душ и пералня до съдомиялна машина и джакузи.

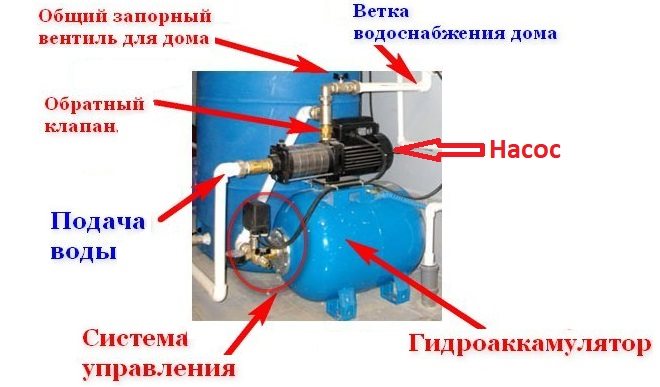

Помпената станция се състои от три основни елемента:

• помпа, която подава вода;
• хидроакумулатор, където водата се съхранява под налягане;
• управляващ блок.

Помпата изпомпва вода в хидроакумулатор (ХА), който представлява резервоар с вътрешна вложка от еластичен материал, който често наричат мембрана или круша заради формата му.

Задачата на помпената станция – да осигури постоянно постъпване на вода в къщата при достатъчно високо ниво на напор във водопроводната система

Колкото повече вода има в хидроакумулатора, толкова по-силно се съпротивлява мембраната, толкова по-високо е налягането вътре в резервоара. Когато течността постъпва от ХА във водопровода, налягането намалява. Релето за налягане регистрира тези промени и след това включва или изключва помпата.

Работи по следния начин:

1. Водата запълва хидробак.
2. Налягането се повишава до горната зададена граница.
3. Релето за налягане изключва помпата, постъпването на вода спира.
4. Когато включат водата, тя започва да намалява от ХА.
5. Настъпва понижаване на налягането до долната граница.
6. Релето за налягане включва помпата, бакът се пълни с вода.

Ако премахнете релето и хидроакумулатора от схемата, помпата ще трябва да се включва и изключва всеки път, когато отваряте и затваряте водата, т.е. много често. В резултат дори много добра помпа бързо ще се повреди.

Използването на хидроакумулатор предоставя на собствениците допълнителни бонуси. Водата се подава в системата под определено постоянно налягане.

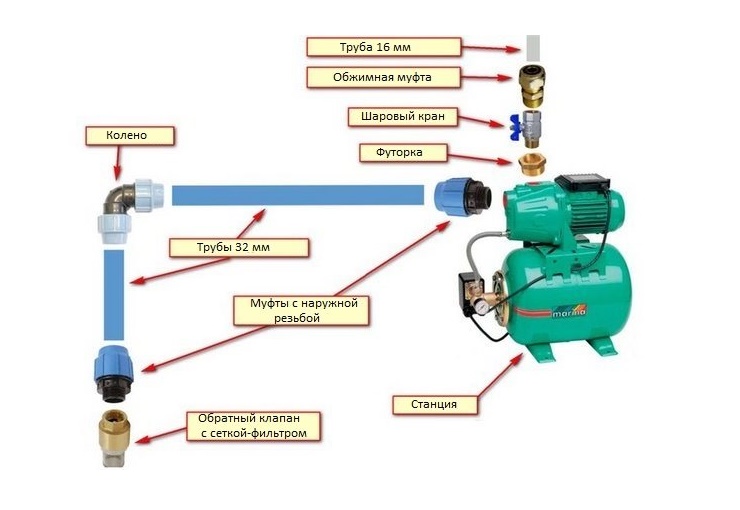

Всички компоненти и материали, необходими за свързването, трябва да бъдат подготвени предварително. Те трябва да съответстват по размер на тръбопроводите на съществуващото оборудване; за успешен монтаж може да са необходими преходници.

Доброто налягане е необходимо не само за удобен душ, но и за работата на автоматична пералня или съдомиялна, хидромасаж и други блага на цивилизацията.

Освен това в резервоара се съхранява известен (около 20 литра), но необходим запас вода, ако оборудването спре да работи. Понякога този обем е достатъчен, за да се издържи до отстраняване на възникналия проблем.

Място за инсталиране: удобно и безопасно

При избора на място трябва да се вземат предвид техническите характеристики на устройството и разстоянието от мястото на инсталиране до нивото на водата. Ако то е достатъчно голямо, станцията се поставя в битова стая или в мазе.

Необходимо е да се проследи дали са спазени следните условия:

• да е достатъчно сухо и топло;
• да има възможност за монтаж на шумоизолация;
• да е осигурен свободен достъп до устройствата за редовна поддръжка.

Високата влажност, както и замръзването на водата вътре в устройството водят до повреди.

Ако оборудването е инсталирано в къщата, ще трябва да се погрижите за шумоизолация. Състоянието и настройките на основните възли трябва периодично да се контролират. Устройствата трябва да стоят така, че да позволяват без затруднения отчитане на показания, настройка на релето и т.н.

Тръбите, с които се свързва помпеното оборудване, трябва да бъдат цели, затова трябва да се купуват комуникации с добър запас от дължина.

При инсталиране на помпена станция в устието на дълбок кладенец се използва кесон, за да бъдат устройствата възможно най-близо до водоизточника. Кесонът е доста просторен съд, в който са предвидени отвори и възли за удобен монтаж на помпеното оборудване.

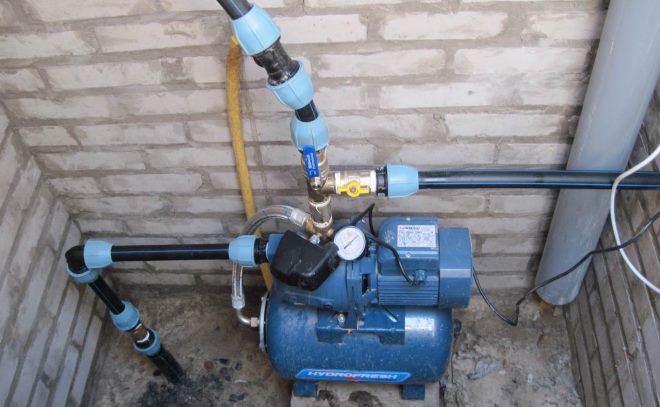

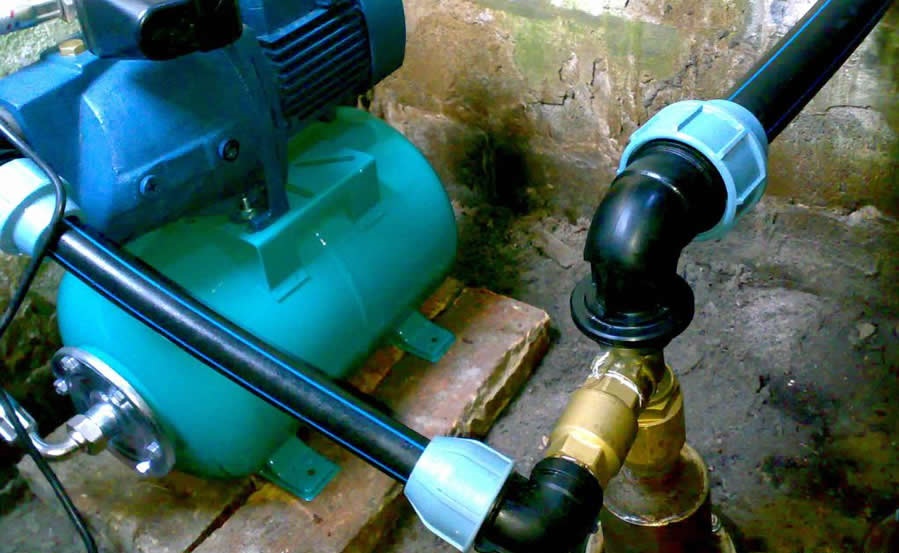

Станцията се поставя в къщата или в кесон, например от бетонни пръстени. Оборудването трябва да бъде защитено от влага и замръзване, а жителите на къщата – от шума на работещата помпа.

Готовите изделия от този тип се продават в специализирани магазини; може да изберете вариант, подходящ по размер и конфигурация. Изработват се от пластмаса, метал, полимер-пясъчни смеси. За самостоятелно изграждане на кесона шахтата се задълбочава и разширява, стените се облицоват с тухли, отгоре се монтира здрав капак.

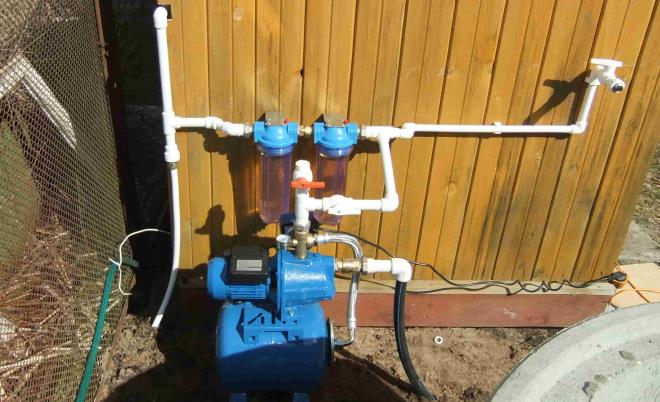

Ако оборудването ще се използва само през лятото, например за напояване, може да го поставите дори извън дома. Но за зимата станцията ще трябва да се консервира правилно.

Често вместо тухлена зидария на стените на кесона се използват бетонни пръстени, между които се запечатват фугите, а след това се извършват хидроизолационни работи. В полученото малко помещение се поставя помпеното оборудване.

Дълбочината на монтаж трябва да предпазва оборудването, заровено в почвата, от замръзване дори в най-суровите студове. В южните райони ще са достатъчни един и половина до два метра, на север може да се наложи задълбочаване до четири метра.

Ред на свързване: инструкция стъпка по стъпка

Помпените станции са подходящи за оборудване на относително дълбоки водозахватни съоръжения. В случай че дълбочината на разположение на водното огледало на подпочвените води надвишава максималната стойност, посочена от производителя на техниката, се използват изнесени ежектори.

За монтажа се изпълняват следните действия:

1. Прокарват траншея, която свързва сондажа и жилището.
2. Полагат в нея тръби.
3. Монтират водопровода (ако липсва).
4. Инсталират агрегата на избраното място.
5. Захранващата тръба се оборудва с филтър и възвратен клапан.
6. Свързват магистралата към приемния патрубок.
7. Свързват агрегата с водопровода.
8. Свързват оборудването към електрозахранването.
9. Запълват хидробойлера с вода.
10. Извършват пробен пуск на станцията.
11. Проверяват съединенията.
12. Настройват релето за налягане.

Тръбите на външния тръбопровод на водоснабдителната система трябва да се прокарат под нивото, до което замръзва почвата. Препоръчва се да се направи лек наклон от дома към сондажа, за да се връща водата обратно към помпата, ако тя спре да работи. Това ще предпази уреда от прегряване и повреди поради сух ход, т.е. работа при липса на вода.

Същата защитна функция изпълнява възвратният клапан, който не позволява на течността да напуска тръбата и да отива обратно в сондажа. При свързване на повърхностна помпа, снабдена с ежектор, е необходимо да се присъедини още една тръба към смукателната, която се подвежда към ежектора.

Този възел насочва част от постъпващата течност към основата на тръбата, по която постъпва течността, което значително повишава производителността на оборудването. Ако се използва потопяема помпа, работите се извършват по друг начин. Тя се свързва към смукателната тръба и се окачва на здрав неръждаем въже.

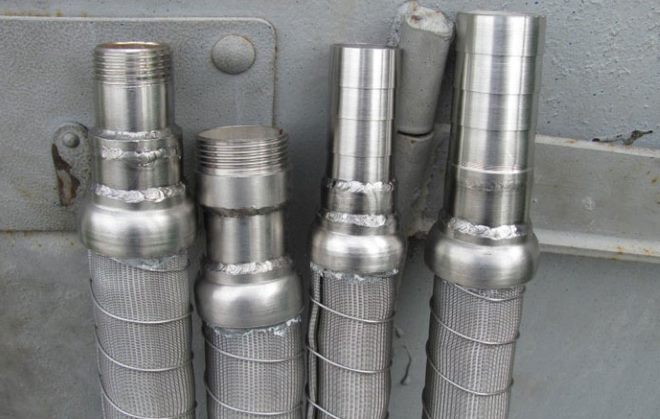

Долният край на захранващата тръба трябва да се оборудва с мрежест филтър, за да не замърсяват пясъкът и другите включения водата и да не повредят оборудването.

Потопяемите помпи са удобни за закрепване към готовия оглавник. Такова устройство се монтира на горната част на обсадната тръба. Счита се, че херметизацията на сондажа с помощта на оглавника позволява леко да се увеличи дебитът ѝ. За да не се оплитат кабелът и въжето, те се фиксират към тръбата с пластмасови скоби.

Ако филтърът вече е в помпата, се ограничават с монтажа на възвратен клапан. Краят на захранващата магистрала на повърхностната помпа трябва да се намира на височина над един метър. Това минимално разстояние е половин метър за потопяема помпа.

Съединенията на агрегата с тръбите трябва да се извършват с помощта на американски кранове, използват се клапани, за да се прекъсне всеки участък и да се отдели за ремонт без вреда за останалите елементи на системата.

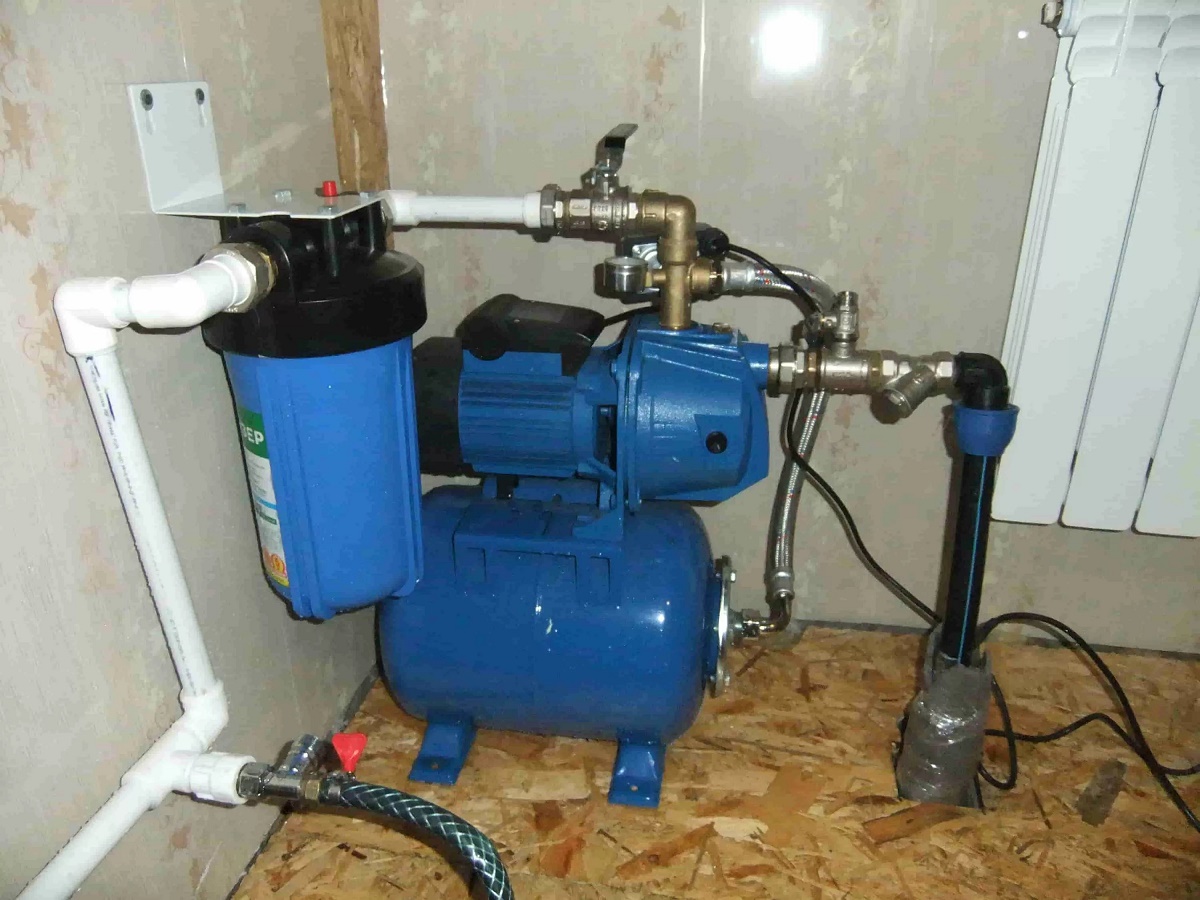

Пред станцията се препоръчва да се постави допълнителен филтър за грубо почистване, а след нея се монтира филтър, който ще осигури чистотата на питейната вода, като премахне нежеланите примеси.

Монтираният в сондажа скважинен филтър с времето се износва, през него започва да прониква пясък. Препоръчва се да се постави допълнителен груб филтър на входа на помпата.

Електрозахранването се осигурява, като се доведе до оборудването отделна линия, снабдена с устройство за автоматично изключване, необходимо е да се погрижите за заземяване. Преди пускане устройството се пълни с вода през предвидения за това отвор.

В хидробакът при това трябва да има налягане:

• около 1,5 бара за резервоар под 30 л;
• около 1,8 бара за 30-50 л;
• 2 бара или малко по-малко за резервоар 50-100 л.

След това отворът за наливане на вода се затваря и уредът се включва към електрическата мрежа. Трябва леко да се отвори вентилът, за да се изпусне въздухът. След няколко минути оттук ще потече вода. В противен случай трябва да се изключи уредът и да се долее още малко течност.

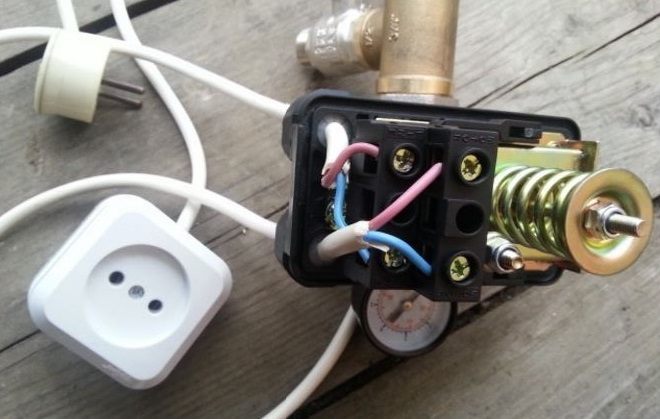

За регулиране на релето за налягане от него трябва да се свали корпусът, за да се получи достъп до винтовете, с помощта на които се настройва уредът.

Повтарят включването, за да започне устройството да работи в нормален режим. Сега трябва да се настрои релето. За целта ГА ще трябва да се изпразни и след това отново да се напълни. Показателите се настройват, като се въртят съответните винтове.

Няколко ценни препоръки

Резбовите съединения трябва да се затягат с ключ, а не с ръце, за да се осигури необходимата херметичност. За свързване на арматурата, защитните устройства и самата помпена станция е по-добре да се използват тръби, чийто диаметър е малко по-голям от изчисления, за да се компенсира натоварването, нараснало поради извивките на магистралата.

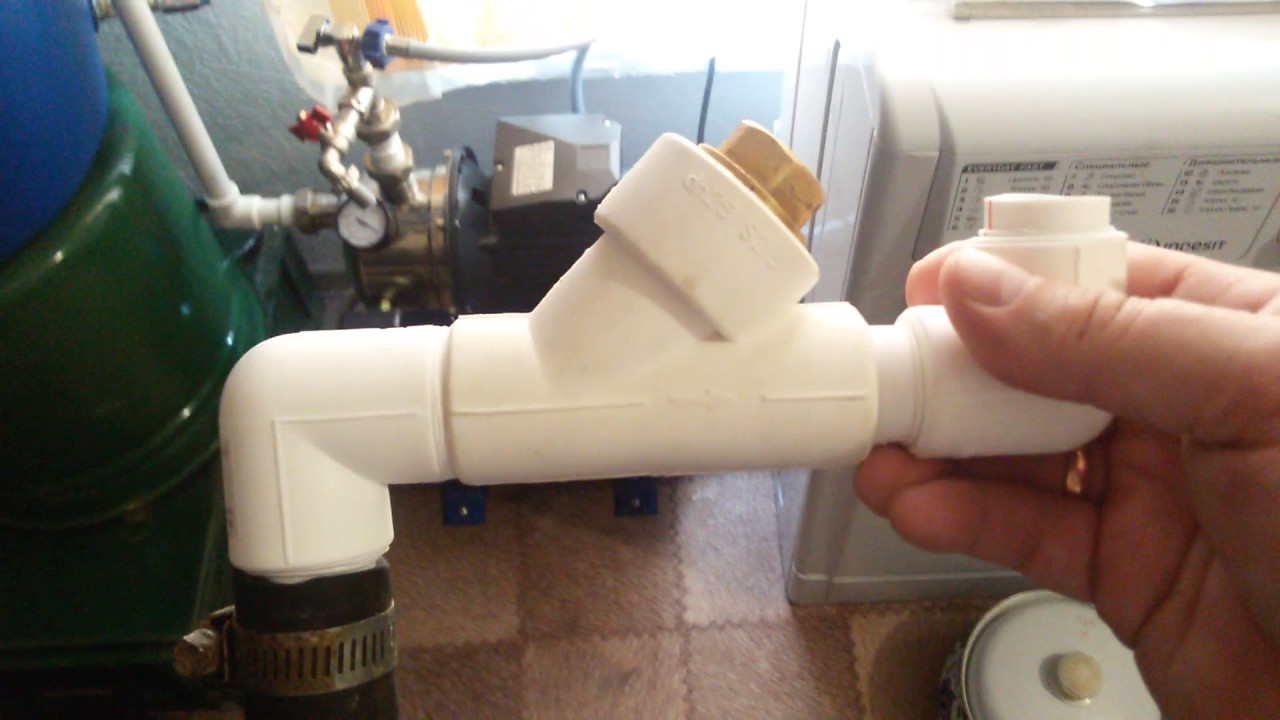

Линията за рециркулация ще защити помпата и ще позволи да се повиши налягането на водата в системата. За монтажа на обратната магистрала ще е необходим тройник.

За да защитите помпата от празен ход, можете да инсталирате линия за рециркулация. За целта на подаващата и на смукателната тръби се поставят тройници и се свързват свободните патрубки с обратна магистрала.

На нея трябва да се постави кран, който позволява да се контролира интензивността на обратния поток. Такова допълнение ще подобри напора, но ще намали донякъде производителността на уреда.

Като основа за помпената станция може да се използва конзола, но тя трябва да стои равномерно върху амортизиращи подложки, за да е минимална вибрацията.

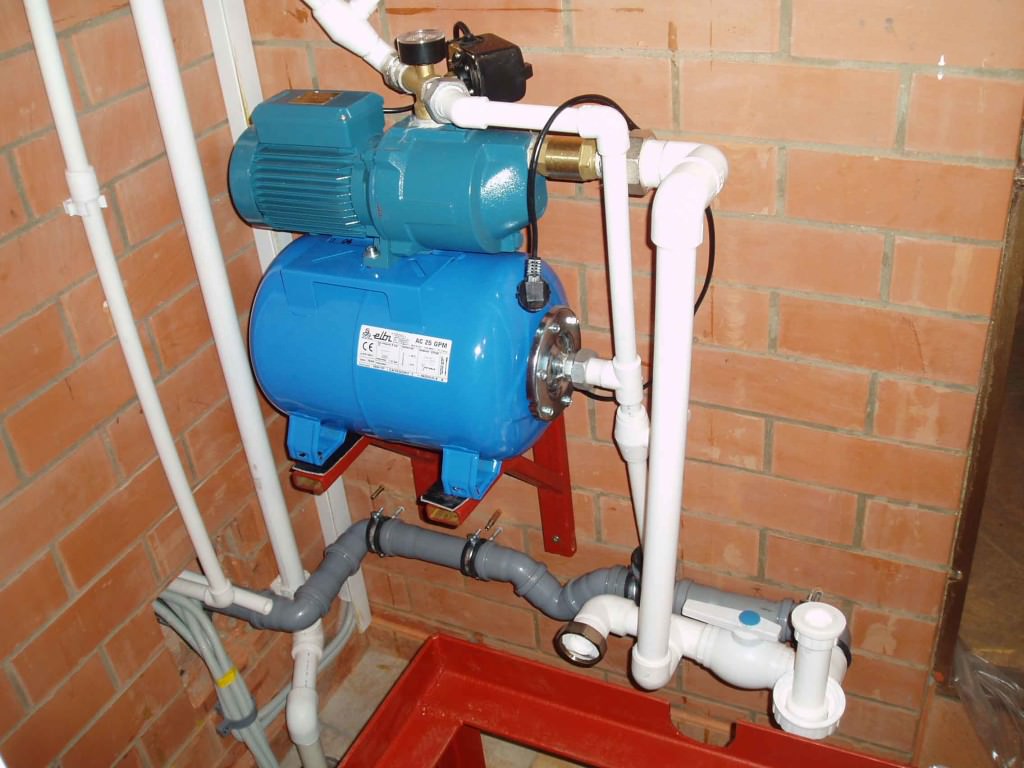

Помпената станция се поставя на идеално равно основание, снабдено с амортизиращи подложки. Това ще намали вибрационното въздействие, а също така ще намали нивото на шума.

Приблизително веднъж на три месеца е необходимо да се проверяват:

• състоянието на съединенията за течове.
• състоянието на филтрите за навременно почистване.
• настройките на релето за тяхната корекция;
• състоянието на хидробака, за да се определят местата на течовете.

Ако нивото на налягане в хидроакумулатора не съответства на изискваното ниво, лесно може да се допомпа с помощта на компресор или помпа. На големите резервоари за целта е предвидено нипелно съединение. Ако от отвора изтича течност, това означава, че вътрешната мембрана е скъсана и изисква подмяна.

Изводи и полезно видео по темата

Видео №1. Извършване на тръбопроводна обвръзка на помпеното оборудване:

Видео №2. Подробен преглед на инсталацията в кесон:

Видео №3. Свързване на агрегата към сонда-игла:

След като се запознаете с устройството и принципите на работа на повърхностното помпено оборудване, с инсталацията може да се справите без проблеми. Трябва да избирате качествена техника, да спазвате правилата за неговата експлоатация, да извършвате своевременно техническо обслужване. Спазването на тези условия ще осигури коректна работа на агрегата и непрекъснато подаване на вода.

Моля, пишете коментари в блок-формата, намираща се под текста на статията. Разкажете как сте инсталирали и свързвали помпеното оборудване за автоматично изпомпване на вода. Споделяйте с посетителите на сайта полезни за тях технологични тънкости.
