Кесон за сондаж: какво представлява, видове, предназначение, сравнителен преглед на конструкциите и правила за монтаж

Автономната водоснабдителна система решава проблема с осигуряването на вода за къщи, разположени далеч от градската инфраструктура. Важен нюанс при обустройването на такава система е пълноценната защита на сондажа от всякакви негативни фактори. За целта се монтира специално устройство, наречено кесон.

Кесон се нарича камера, предназначена за обустройване на устието на сондажа под земната повърхност. Тя се изгражда над водовземната изработка, за да осигури удобен достъп и възможност за монтаж на оборудване за водоснабдяване на къщата. Съществуват няколко разновидности на такива конструкции. За строителя, който планира да се заеме с обустройването на автономно водоснабдяване, е важно внимателно да проучи всички видове кесони за сондаж и да избере най-добрия вариант за себе си.

Самостоятелният монтаж на кесон за сондаж е напълно достъпен при спазване на определени правила. Нека се опитаме да разберем разновидностите на кесоните и правилата за тяхното инсталиране.

Какво е кесон и за какво служи?

Кесон се нарича херметичен съд. Първоначално кесоните са били използвани за извършване на работи под вода, по-късно сферата им на приложение значително се разширява. По-конкретно, такива изделия започват да се използват за защита на главата на сондажа.

Най-често собственикът планира целогодишна експлоатация на автономния водопровод. Въпреки това е много трудно да се прави това при условия на резки годишни температурни колебания. Лятната жега и силните зимни студове значително усложняват експлоатацията на сондажа.

При отрицателни температури водата, постъпваща от дълбочина, непременно ще замръзне и ще повреди, а в най-лошия случай ще разкъса помпеното оборудване.

Кесонът защитава оборудването от неблагоприятни външни въздействия

За безпроблемното функциониране на сондажа собственикът трябва да осигури стабилна положителна температура за главата му. За тази цел се използва кесонът.

Той представлява херметичен съд, който се заравя в земята и се фиксира върху обсадната колона. При допълнителна изолация устройството ще защити сондажа от ниски температури. Освен това херметичният съд не пропуска вътре подземни и отпадъчни води, които могат да повредят чувствителните към влага уреди.

За да изпълнява кесонът пълноценно своите функции, той трябва да бъде инсталиран правилно. На фигурата е представена схема на инсталиране на конструкцията.

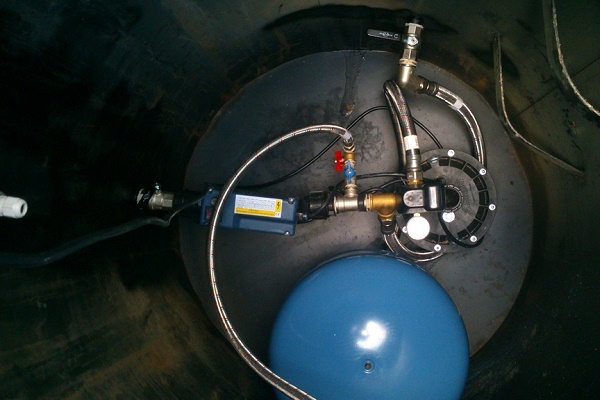

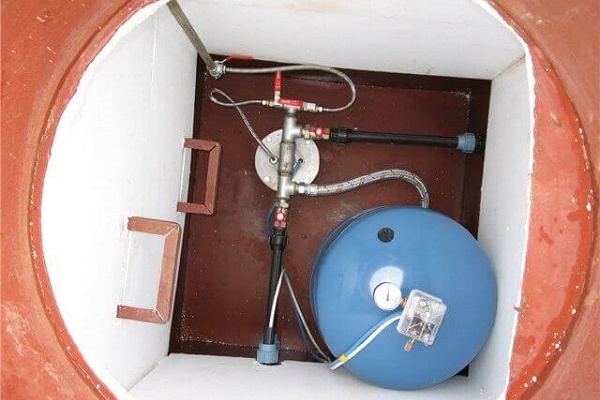

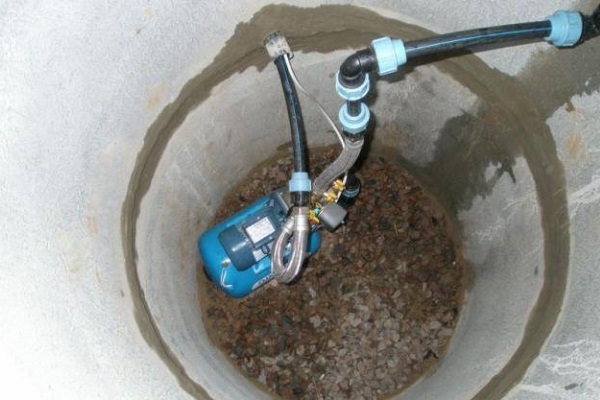

Освен това кесонът представлява оптимално място за монтаж на помпеното оборудване. Тук то ще бъде надеждно защитено не само от проникване на подземни води, но и от насекоми и гризачи, които могат да повредят уредите.

Затвореният кесон ограничава нежелателния достъп на външни лица до оглавника.

Освен това вътре в конструкцията могат да се разположат всички необходими за експлоатацията на сондажа оборудвания:

• системи за пречистване и филтрация, обратна осмоза;
• помпен апарат;
• тръбопроводи и спирателна арматура, включително с пневматично или електрическо задвижване;
• автоматика, отговаряща за управлението на помпата и цялата водопроводна система.

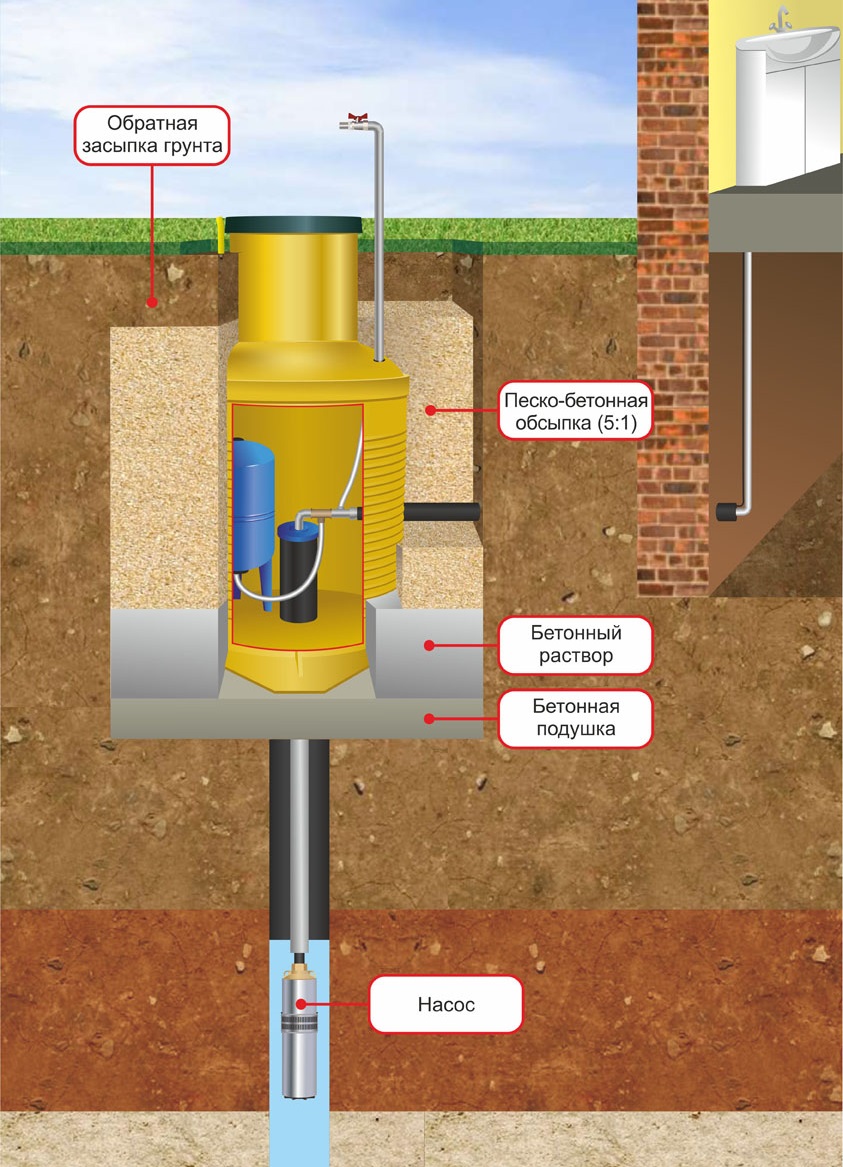

Кесонът представлява съд с гърловина, затваряща се с люк. Височината на конструкцията обикновено е не по-малко от два метра, тъй като обсадната тръба влиза вътре в конструкцията на дълбочина 1-2 м.

Геометрията на изделията също се различава. В сечение те могат да бъдат кръгли или четириъгълни. В първия случай диаметърът им не трябва да бъде по-малък от 1 м, иначе човек ще се помести много трудно вътре в камерата. Важно е правилно да се изберат размерите на кесона.

Твърде малката конструкция ще бъде неудобна за разполагане на оборудване и за извършване на обслужване и ремонт. Голямата камера ще струва неоправдано скъпо. Отвън кесонът най-често се изолира.

На дъното на съда се прави отвор, в който се вкарва обсадната тръба. В страничните стени се разполагат технологични отвори за прокарване на електрически кабели и за довеждане на водопроводни тръби. Освен това вътре в кесона се монтира стълба, особено удобен е сгъваемият вариант.

Формата на кесона може да бъде всякаква, важно е тя да бъде удобна за разполагане на оборудване и да не пречи на извършването на обслужващи работи

На новия собственик на сондаж винаги му е интересно дали е задължително обустройството на кесон, тъй като това е доста скъпо начинание? Да, може да се мине без кесон. Но всичко не е толкова просто.

Първо, в този случай е необходимо изходът на кладенеца да попада в отопляемо помещение, например мазе на къщата. Това е необходимо за защита на оборудването от замръзване. При това трябва да се разбере, че нивото на шум от постоянно работещите уреди ще бъде високо.

Второ, ще се наложи да използвате кладенчев адаптер. Това устройство представлява компактен водопроводен преходник, който се монтира в обсадната тръба.

Той се състои от две части. Първата се монтира на обсадата под нивото на ГПГ, втората се закрепва към водоприемната тръба. След което се монтира плъзгащо съединение в тип «лястовича опашка», с помощта на което двете части на адаптера се свързват вече вътре в кладенеца.

Устройството е изключително просто за инсталиране и използване. Освен това, за много собственици на кладенци цената му изглежда много привлекателна, тъй като е значително по-ниска от тази на кесона. Но трябва да се разбере, че монтажът на адаптера значително затруднява последващия профилактичен ремонт и преглед на кладенеца. Освен това, цялото оборудване ще трябва да се разположи вътре в сградата.

Видове кесони и техните характеристики

По форма кесоните са много различни. Кръгли в план и правоъгълни, с разширение в долната част и без.

Междувременно, те ясно се разделят на три основни типа по материал на изработка:

• Бетонни.
• Тухлени.
• Метални.
• Пластмасови.
• Полимерно-пясъчни.

По-ранните варианти със стени от дървена сглобка вече могат да се разглеждат само като куриоз или безполезна екзотика поради скъпотията, сложността на изпълнението и ниските потребителски свойства.

Ако има някакви проблеми с монтажа, не си струва да пестите от размера на изкопа – основното е да се осигури достъп и удобство за работа при оборудването на кесона.

Материалът, от който се изработва херметичната камера, до голяма степен определя нейните експлоатационни характеристики. Нека разгледаме подробно особеностите на устройствата, изработени от различни материали.

Вариант #1 – камера от бетонни пръстени или тухли

Доскоро най-разпространеният може да се смята кесонът от бетонни пръстени. Той е доста лесен за изработване, конструкцията се получава здрава и издръжлива.

Такива кесони се изработват по два начина. В първия случай върху подготвената основа се полагат произведени в завод стоманобетонни пръстени. След достигане на необходимата височина върху тях се поставя плоча с капак.

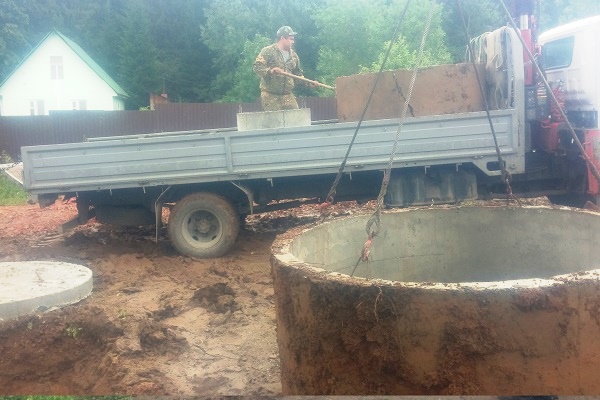

Монтажът на стоманобетонни пръстени се извършва по-лесно и по-бързо от същите работи по изграждане на пластмасов или метален кесон, за които е необходимо предварително да се изкопае изкоп.

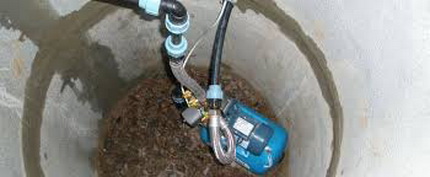

Бетонните пръстени – най-разпространеният вариант за устройство на кесон за кладенец поради скоростта на монтажа

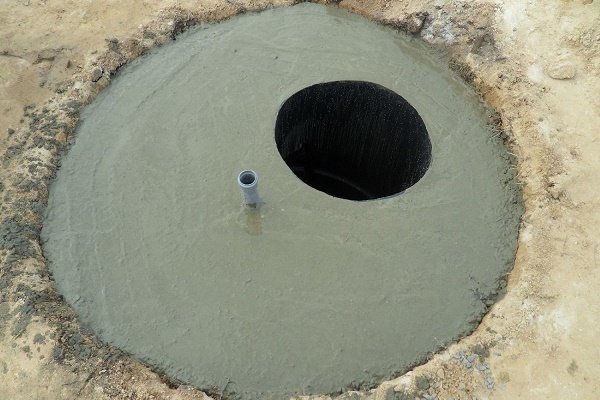

Вторият начин предполага самостоятелно изливане на конструкцията. Оформя се основа, върху която се сглобява армировката за стените, а след изливането им и за покривната плоча с люк.

И в двата случая готовата конструкция притежава всички предимства на бетонните кесони:

• Неоспорима издръжливост и здравина. Бетонът е много издръжлив материал, който успешно се противопоставя на силни механични въздействия. Движенията на почвата няма да повлияят на целостта на камерата, пукнатини по стените й няма да се появят. Срокът на експлоатация на правилно изградена бетонна конструкция възлиза на няколко десетки години.
• Много значителна маса. Стоманобетонът притежава голямо тегло, което възпрепятства изплуването на камерата при покачване на нивото на подземните води. По същата причина бетонният кесон не изисква допълнително закрепване в почвата при монтаж.

Специалистите обръщат внимание на това, че бетонните камери имат множество недостатъци. Преди всичко трябва да се разбере, че бетонът спада към броя на хигроскопичните материали. Той много добре попива влагата, която прониква вътре в камерата и разрушава стените й. Именно затова, за да се осигури дълъг експлоатационен срок на конструкцията, е необходимо да се извършат качествени хидроизолационни работи.

За обработката трябва да се избират само високоефективни съвременни материали. Особено внимание се отделя на съединенията на пръстените, на участъка на свързване с бетонната основа и на мястото, където обсадната тръба преминава през дъното на кесона. Практиката показва, че пълна влагонепроницаемост на конструкцията се постига много трудно.

Още един недостатък на бетонната камера – лоша топлоизолация. За да се осигурят приемливи за работа на оборудването температури, ще е необходимо да се изолира съдът.

Голямото тегло, както и в случая с металния кесон, е достойнство и недостатък на конструкцията. Монтажът на бетонни пръстени е невъзможен без използване на специализирана техника, транспортирането също е затруднено. Всичко това значително увеличава цената на инсталирането на кесона, докато цената на пръстените е относително ниска.

Конструкцията от бетон има голямо тегло, което може с времето да доведе до нейното слягане и повреда на помпеното оборудване

Освен това голямото тегло на камерата се отразява отрицателно на нейната експлоатация. С времето е възможно постепенно слягане на устройството, което неизбежно ще доведе до деформация на монтираното в него оборудване. Наличието на голям брой недостатъци прави бетонните кесони малко търсени. На тях все по-често се предпочитат други варианти.

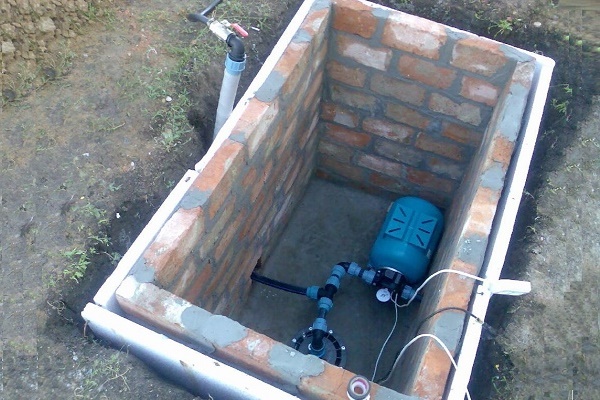

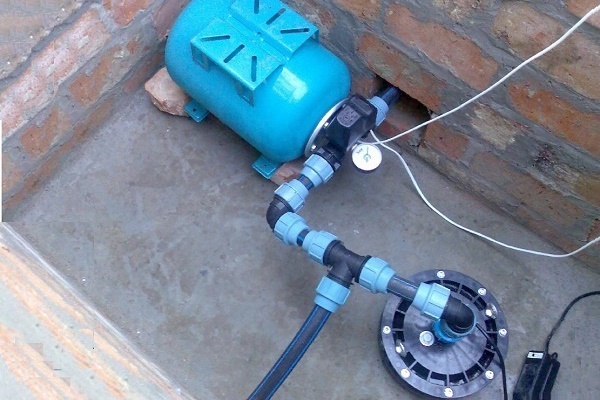

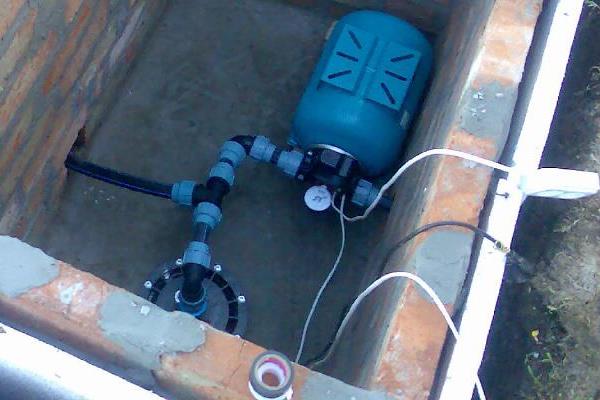

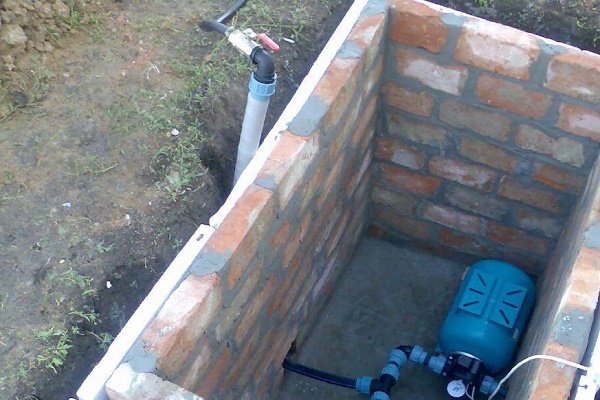

С аналогични плюсове и минуси притежават конструкциите от тухли. Вярно е, че изграждането им отнема значително повече време, но в строителството може да се използва счупен и употребяван материал.

За изработването на конструкцията се подготвя бетонна основа, върху която впоследствие се издигат тухлени стени, а върху тях се монтира покритие с капак. Съществуват два начина за изграждане на такива конструкции: със запълване и без него.

Първият включва изкопаване на изкоп, чийто размер надвишава бъдещия кесон. След като стените на камерата бъдат иззидани и добре изсъхнат, се извършва запълване на празните пространства с пръст. В този случай зад стените на кесона не остават празни места, в които може да се налива дъждовна вода.

Вариантът без запълване изисква подготовка на изкоп, чийто размер точно съответства на бъдещата конструкция. Тухлите при полагането прилепват до стената, но няма никакви гаранции, че зад тях няма да има празнини. Първият вариант се счита за по-трудоемък, но по-качествен и дълготраен.

Към предимствата на тухлените кесони спадат:

• Висока надеждност и здравина. Правилно издигната тухлена стена е способна да издържи на сериозни механични въздействия. Тя притежава достатъчна здравина, за да устои на възможни движения на почвата. Освен това, голямата маса няма да позволи на конструкцията да изплува на повърхността, така че допълнително закрепване по време на монтажа няма да е необходимо.
• Относително ниска топлопроводимост. Тухлените стени провеждат лошо топлината, поради което се отличават с добра устойчивост на ниски температури. Такива кесони запазват топлината, затова допълнителна изолация на конструкцията е необходима само в райони с много сурови зими.
• Сериозно предимство – икономичност. Цената на тухлената камера, особено ако е изградена от употребяван материал, не може да се сравни с пластмасови, бетонови или метални аналози. Цената на тухления кесон е много по-ниска, което е много привлекателно за собствениците на сондажи.

Днес стоманобетонните и тухлените конструкции все по-често отстъпват позиции на металните и пластмасовите си колеги. Отстъпването на позиции е обосновано не само от бързината на монтажа, но и от цената на напълно подготвените за монтаж конструкции.

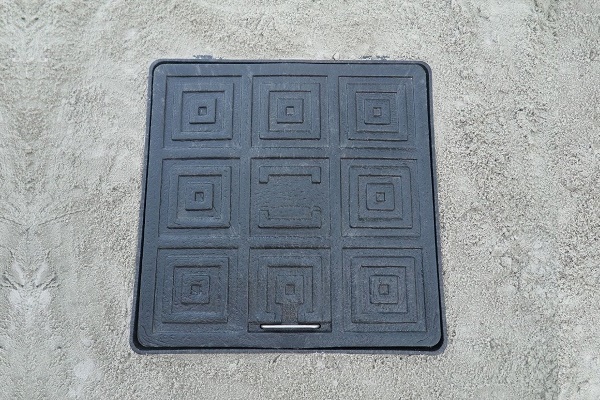

Преди имаше популярни чугунени капаци, които сега са изместени от полимерните – те са по-леки, по-топли и по-евтини от традиционния метален вариант.

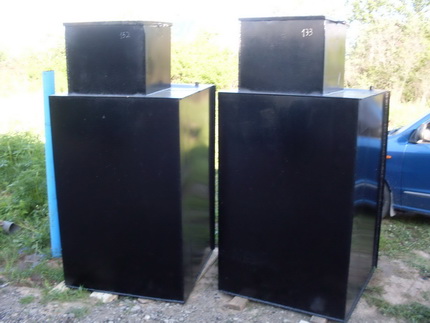

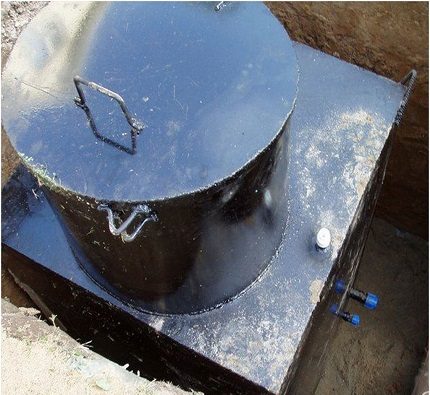

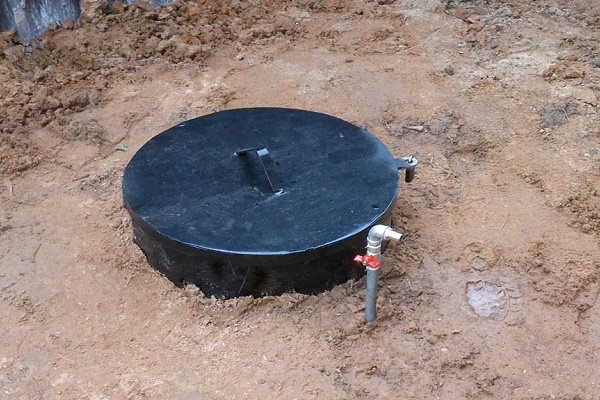

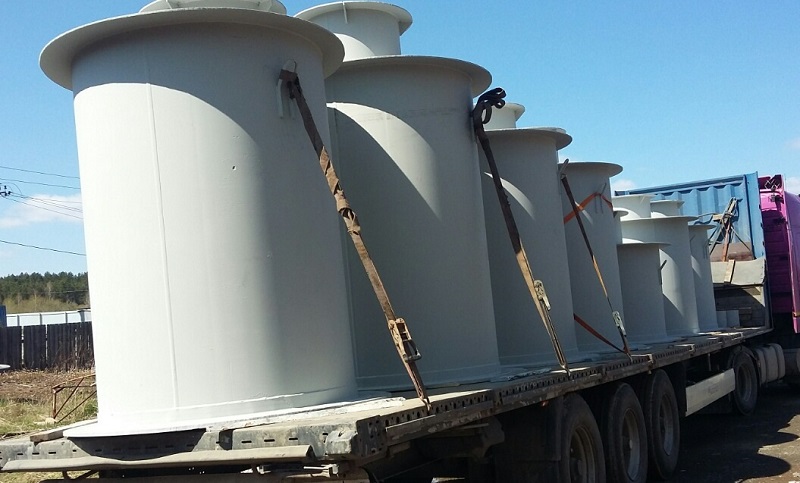

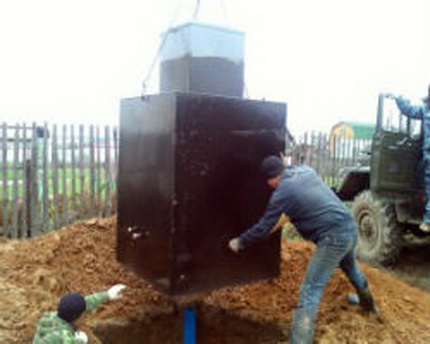

Вариант #2 – метален кесон

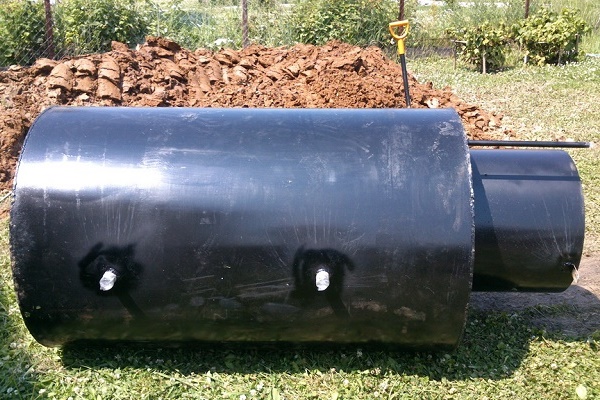

Това е всъщност голяма кутия от метал, в чиито стени са заварени резбови втулки за преминаване на комуникации. Най-често се прави от листов металопрокат, оптималната дебелина е 3 — 4 мм. Най-добрият вариант е неръждаема стомана. Но тя сериозно оскъпява конструкцията. Понякога се срещат и по-интересни конструкции от алуминий.

Металният кесон е достатъчно прост по устройство, надежден. Монтира се лесно, служи дълго. Много здрава конструкция, при определени умения и наличие на инструментален парк може да се изработи самостоятелно. Изисква задължително качествена изолация.

При избора или проектирането на такова устройство е важно да се обръща внимание на неговата форма. В идеалния случай тя трябва да бъде такава, че заваръчните шевове да са възможно най-малко и да са изпълнени максимално качествено. Най-малкият дефект на шева ще доведе до последваща загуба на херметичност на кесона.

Използването на метален резервоар се дължи на цяла редица предимства:

• Висока здравина и гъвкавост. Стоманата е много здрав и твърд метал, което гарантира цялост на корпуса на кесона при всякакви, дори и най-значителните движения на почвата. Гъвкавостта на материала предотвратява възможното възникване на пукнатини в конструкцията. Пластмасовите резервоари в това отношение силно отстъпват на металните.
• Дълъг срок на експлоатация. Практиката показва, че средно срокът на експлоатация на качествени метални кесони е около 50 години. Това е напълно сравнимо с експлоатационния живот на самия кладенец. По този начин, правилно монтиран и правилно експлоатиран резервоар ще стигне за целия период на функциониране на водоизточника.
• Прекалено голяма маса. Тежката метална камера се характеризира с устойчивост на издигане от почвата. Не се нуждае от допълнително закрепване при монтажа. При никакви обстоятелства такъв кесон няма да бъде изтласкан на повърхността. Освен това, той няма да изплува сам, което се случва с лошо закрепените пластмасови аналози.
• Необходима и достатъчна херметичност. Правилно изграденият метален кесон е херметичен. Той надеждно защитава поставеното в него оборудване от повърхностни и от подземни води.

Изделията от метал имат и недостатъци. Най-значимият е податливостта на корозия. За да се избегнат неприятности, е необходимо редовно да се покриват стените на камерата с пресен защитен слой от боя и лакове. Отвътре това ще бъде много лесно да се направи, а отвън – практически невъзможно.

Обработва се както вътрешната, така и външната повърхност на камерата. Като върху шевовете се нанасят най-малко два-три слоя боя. Самостоятелно изработените изделия следва да се обработват по същия начин.

Още един минус е високата топлопроводимост. Това прави необходимо обособяването на допълнителен изолационен слой не само за капака, но и за цялата конструкция.

Поради голямото тегло на металната камера, нейният монтаж се извършва само с привличане на специална техника

Значителното тегло, което се смята за предимство на металните кесони, може да се отнесе и към техните недостатъци. Внушителната маса на конструкцията значително затруднява транспортирането и монтажа ѝ, който често не може да се извърши без използване на специална техника.

Цената на стоманените изделия, произведени в заводски условия, е по-висока от тази на пластмасовите аналози. Затова може да се срещнат голям брой метални кесони, изработени в домашни условия, за чието качество не може да се гарантира.

Формата на кесоните от метал трябва да бъде такава, че заваръчните шевове да са възможно най-малко. Именно те стават потенциален източник на опасност от разхерметизация на резервоара.

Дори ако кесонът е заварен от неръждаема стомана, грундирането на повърхността и хидроизолацията са му необходими.

Въпреки че заваръчните шевове се отличават с добро качество, при деформации на метала те могат да се напукат. Затова, дори ако металният кесон е изработен от неръждаема стомана, той все пак се нуждае от хидроизолация. Черният метал се покрива с хидроизолация задължително. При това, дори ако изолацията е залепена много плътно и не пропуска вода, тя не се счита за хидроизолация.

Казано по-просто: първо към стените отвън се закрепва топлоизолация — пеноклас, екструдиран пенополистирол или нещо аналогично — влакнестите материали тук по никакъв начин не стават. След това конструкцията се облепя с хидроизол или аналогичен материал.

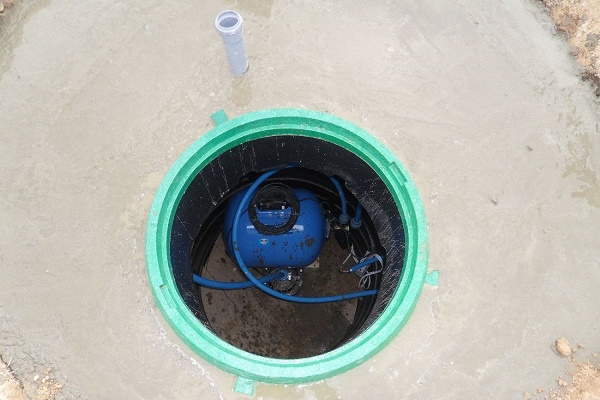

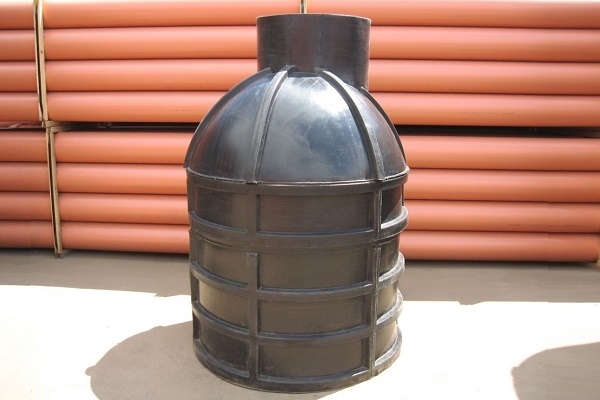

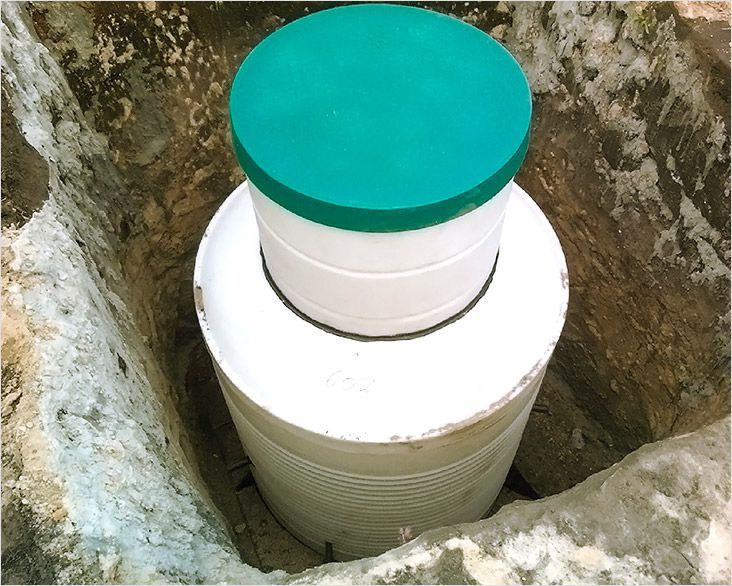

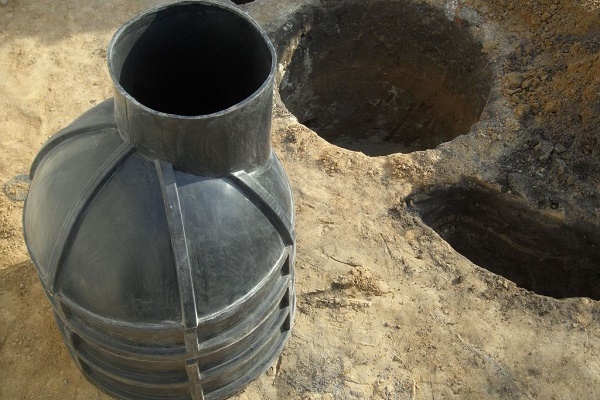

Вариант #3 – пластмасов кесон

Най-модерни могат да се считат кесоните от полимери. Техният плюс е в ниската цена, лекотата на транспортиране и монтаж, издръжливостта. Пластмасата има добри топлоизолационни характеристики, поради което често се използва без допълнителна термоизолация, не се нуждае от защита от подземна вода.

За производството на такива кесони се използват три разновидности полимери: полиетилен, полипропилен и стъклопластик. За изработката на пластмасовия резервоар могат да бъдат използвани два начина:

• Екструзионно заваряване. Плътен и здрав шев се формира под налягане на горещ въздух. Особено ефективно при работа с рифеловани повърхности.
• Ротационно формоване. В резултат се получават лети резервоари с цял корпус. Шевовете отсъстват, което осигурява пълна херметичност.

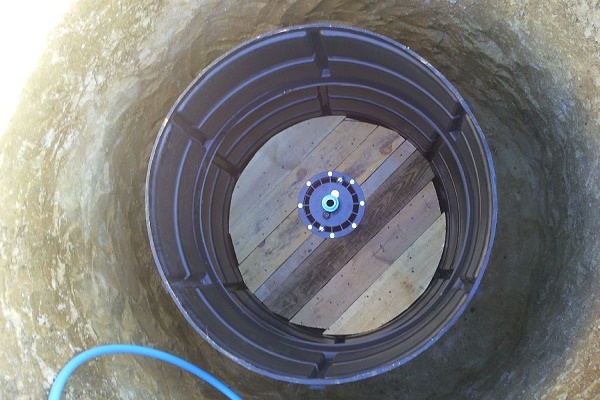

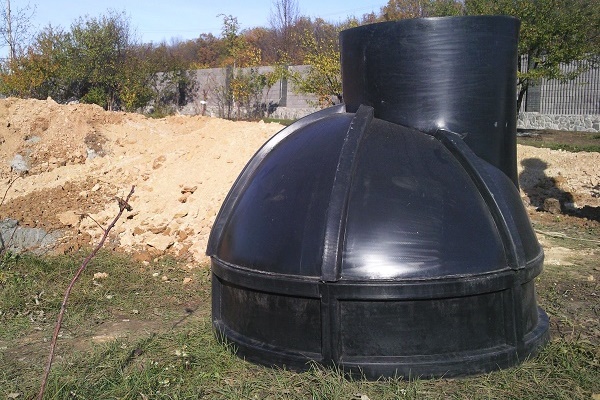

Пластмасовите камери обикновено се състоят от две части: надкесонна и кесонна. Първата може да има по-малък диаметър. Отличителна особеност на конструкцията е обтягаща муфа, осигуряваща херметичност на участъка на съединение на обсадната тръба с кесона.

Резервоарите могат да бъдат комплектовани със специални патрубки, предназначени за вкарване на кабели и водопроводни тръби. Пластмасовите сондажни кесони имат множество значими предимства:

• Висока устойчивост на корозия. Пластмасата не е подложена на разрушителното влияние на корозията, което позволява на изработените от нея резервоари да служат 50 и повече години. Освен това камерата не се нуждае от допълнителна антикорозионна обработка със специални средства. Това спестява средства и време на техния собственик.
• Пълна херметичност. Камерата, изработена от полимер, е абсолютно херметична. За технологичните отвори е разработен специален обков, осигуряващ пълна защита от влага. По този начин допълнителна хидроизолация на водонапорната страна на конструкцията няма да е необходима. Докато за кесони от други материали, например стоманобетонни, това е задължително условие.
• Леко тегло. Конструкцията се отличава с малка маса, което значително опростява процеса на нейния монтаж и транспортиране. Монтирането на пластмасов кесон най-често може да се извърши без привличане на специална техника, което позволява значителна икономия. Това е невъзможно при монтаж на бетонна или метална конструкция.
• Достатъчна твърдост на резервоара. Производителят има възможност да варира дебелината и формата на стените в пластмасовите кесони, създавайки конструкции с определена твърдост. Произвеждат се модели с вътрешни ребра за твърдост, които увеличават здравината на резервоара. Между другото, могат да се изберат модификации с укрепена основа, предназначени за работа в условия на високо ниво на подземни води.
• Добри топлотехнически характеристики. Пластмасата се отличава с ниска топлопроводимост, затова в повечето климатични зони стените на кесона няма да се нуждаят от допълнителна изолация. От защита от студ се нуждае само капакът на резервоара. Ако кесонът ще се експлоатира в райони, където са възможни силни студове, струва си да се изолират и неговите стени.
• Възможност за оборудване с допълнителни елементи. Производителите на пластмасови резервоари предлагат множество елементи, които ще направят експлоатацията на кесона удобна. Това може да бъде допълнителна вътрешна стълба, специален рафт за изолация на капака, сгъваема надземна част, улесняваща спускането вътре в конструкцията, и много други.

От недостатъците на пластмасовите резервоари трябва да се отбележат два. Първият – податливост на деформация. За да се неутрализира този недостатък, трябва да се избере кесон според типа на почвата. В продажба могат да се намерят различни модификации с дебелина на стените от 10 до 40 мм.

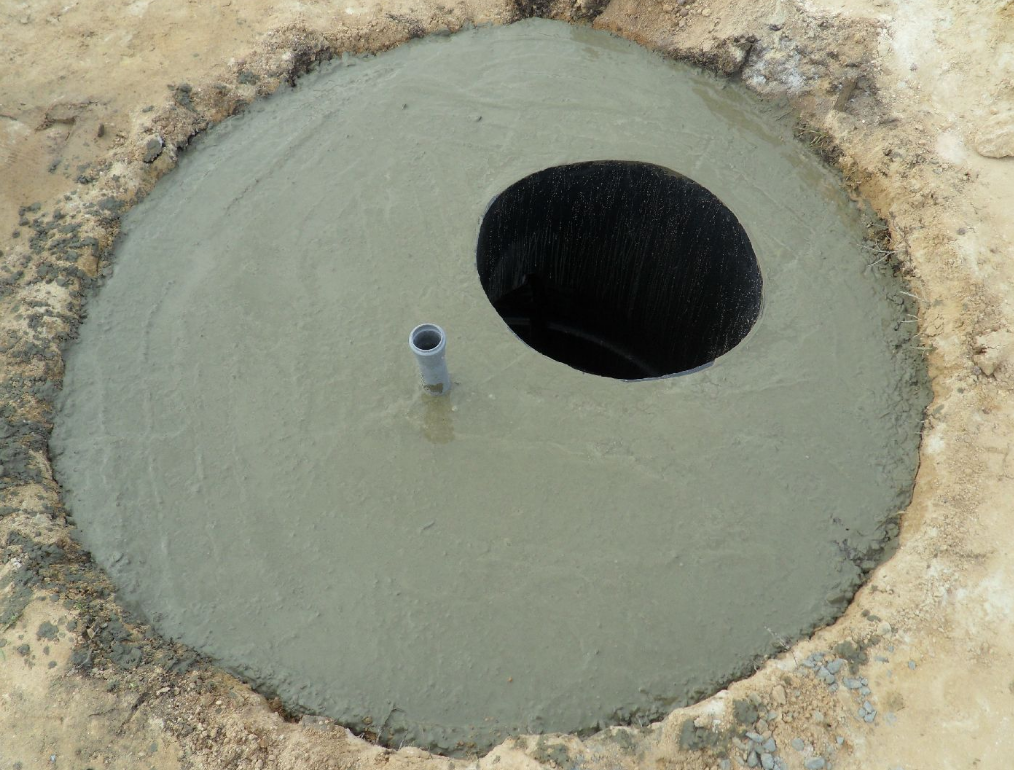

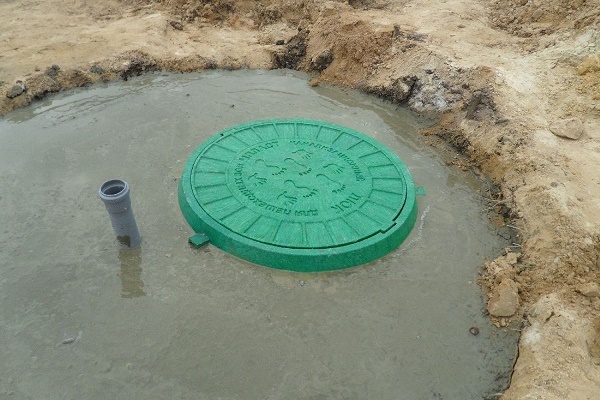

Освен това може да се замени външната почвена засипка с циментова заливка. Нейната ширина може да варира в рамките на 80-100 мм по целия периметър на кесона. Друг вариант е засипка с пясъчно-циментова смес. Специалистите препоръчват да се използват пропорции 5:1.

Вторият недостатък е плаваемостта на камерата от пластмаса. Може да се отстрани, като се направи бетонна подложка в основата на резервоара. След монтажа върху бетонната основа трябва да се закрепи пластмасовата конструкция, което ще предотврати избутването ѝ от почвата. Всички тези мерки увеличават разходите за монтаж на такива кесони.

Ребрата на кесона не могат да служат като защита от смачкване от почвата, която има свойството да се разширява при замръзване

Положителни и отрицателни страни на пластмасовите кесони:

Вариант #4 – полимерно-пясъчни кесони

Относително наскоро появили се в продажба сглобяеми полимеропясъчни кладенци станаха отличен вариант за изграждане на кесони. Резервоарът се сглобява от няколко пръстена, конусовиден капак с шахта и дъно. Той се изработва от модерен композитен материал, в чийто състав влизат пясък и пластмаса.

Необходимата за експлоатация твърдост на резервоара се постига чрез добавяне на пясък към матрицата, изработена от полимер.

Кесонът от полимеропясък се сглобява от няколко елемента, свързващи се чрез ключалки от системата “шип-канал”

Полимеропясъчните камери се отличават с относително ниска цена и имат множество предимства:

• Устойчивост на външни въздействия. Композитният материал не е податлив на корозия, не влиза в химични реакции, има висока здравина. Той успешно противостои на механични въздействия, устойчив е на замръзване и има много нисък коефициент на водопоглъщане.
• Изключително лесен монтаж. Конструкцията се произвежда под формата на елементи, оборудвани с ключалки тип „шип-канал“. Това позволява бързо и качествено да се сглоби резервоар с необходимия размер. За монтажа му на място не е необходима специална техника.
• Малко тегло на отделните елементи. Масата на всяка от частите за сглобяване на полимеропясъчната конструкция не надвишава 60 кг, което дава възможност камерата да се сглоби от двама души с помощник. Транспортирането на пръстените и другите елементи на кесона може да се извърши с ремарке за лек автомобил.
• Осигуряване на безупречна херметичност. Правилно сглобената камера от полимеропясък е напълно херметична. За извършване на технологични отвори в стените ѝ може да се използва обикновен домакински инструмент. След прокарване на тръбите отворите задължително се уплътняват с подходящ състав.
• Дълъг експлоатационен срок. Производителят гарантира, че неговото изделие ще издържи поне сто години без промяна на свойствата си. Тъй като изделията от полимеропясък все още са доста „млади“, на практика това не може да се провери.

Въпреки това е невъзможно да се гарантира херметичността в зоните на съединяване на конструктивните елементи на резервоара. Затова специалистите препоръчват преди започване на сглобяването на камерата да се застраховате и да намажете бъдещите съединения с уплътнител или обикновено с битумна мастика. Такава връзка ще задържа по-добре влагата.

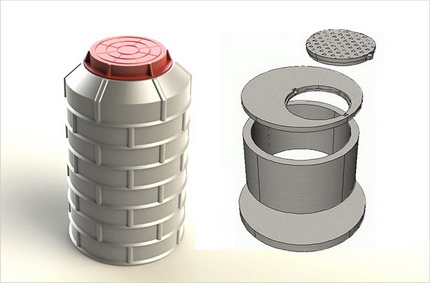

Малко за полимерно-пясъчния кладенец, който може да се използва като кесон:

Общи препоръки за инсталиране

От инженерна гледна точка инсталирането на кесон за сондаж е необходимо за разполагане на оборудването и предпазване на оглавника на сондажа от повреди, навлизане на дъждовна вода и замърсявания в зоната на водочерпене.

Кесонът за сондаж е много по-изгоден от гледна точка на експлоатационните разходи — за разлика от надземните конструкции, той като цяло не се нуждае от отопление (при условие, че е разположен под изчислената дълбочина на замръзване). Въпреки че друг вариант не е възможен — ако стои по-високо, просто ще бъде избутан навън през зимата.

Може да избута кесона и почвата, дори и да е задълбочен. Особено в случаите, когато теренът има проблеми с високо разположени подпочвени води. Затова се препоръчва да се „анкерират“ не само леките пластмасови, но и по-устойчивите метални системи. Технически това се изпълнява много лесно. Под кесона за сондаж се излива бетонна плоча, към която се закрепва дъното на кесона с анкерни болтове.

На високи незаливаеми терени може да се мине и без бетонна основа — достатъчна е добра пясъчна възглавница. Но и тук няма да е излишно наличието на тежка плоча под кесона. Затова е по-добре винаги да се планира тя, независимо от геоложките особености на терена. Във всеки случай кесонът се поставя строго вертикално — спазването на това условие е задължително.

Височината на конструкцията е около два метра — такъв размер позволява удобна работа, разполагане на оборудването и задълбочаване на кесона под дълбочината на замръзване.

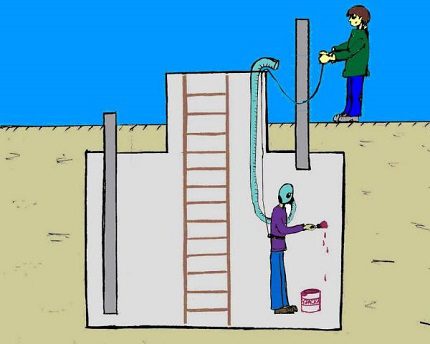

Важен момент: при боядисване на кесона отвътре важат точно същите правила, както и при почистване на цистерни – дори и при наличие на стандартна вентилация

Дори и всички условия да са спазени, в главните тръби е добре да се постави отоплителен електрически кабел — просто за всеки случай при форсмажорни обстоятелства.

Електрическият кабел, захранващ помпата и автоматиката, не се поставя директно в земята. Той не се нуждае от задълбочаване като тръбите с вода, но все пак трябва да се защити. Има двойна изолация, но това не е достатъчно. По-добре е за тези цели да не се използва гофре, което е много популярно за външно полагане. Най-подходяща е ПНД тръба.

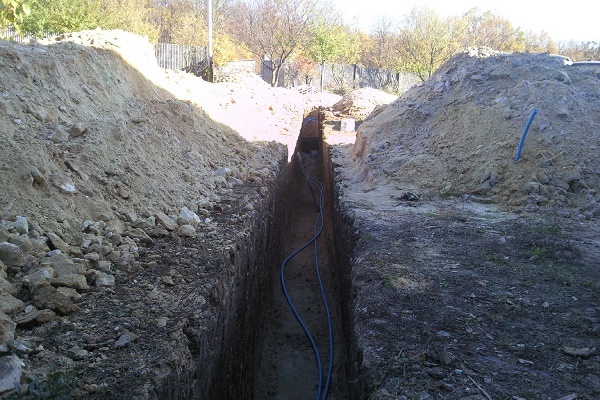

Тръбата с електрическия кабел се полага под земята не дълбоко — около 30 см от повърхността. Съображенията тук са прости — замръзването не е страшно, но за всеки случай трябва да се погрижим комуникацията да не бъде случайно повредена. Ориентирът е прост: задълбочаваме повече от щик на лопата.

Тръба с вода се заравя по-дълбоко — под дълбочината на замръзване. Въвеждане в къщата на повърхността е възможно само при условие на изолация на участъка от тръбопровода от нивото на сезонно замръзване до точката на влизане в сградата. Оборудването е по-добре да се повдигне над пода на кесона. Леко, но задължително. В случай на наводнение.

Всички електрически устройства в кесона трябва да бъдат заземени. И би било добре да се въведе в електрическата схема УЗО. Безопасността никога не е излишна. По-скоро може да не достигне.

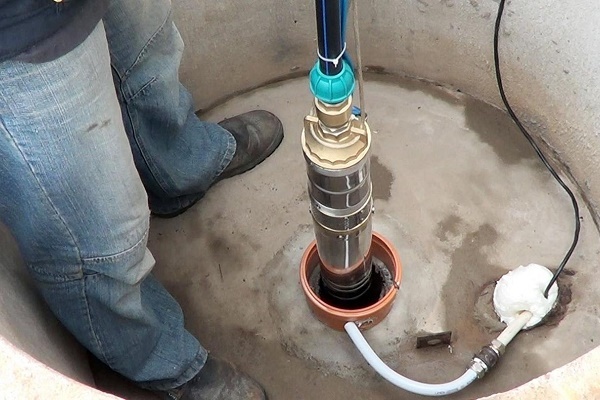

Обсадната тръба на сондажа преминава в кесона през муфа, която е малко по-голяма по диаметър. Например, като се има предвид съвременният асортимент, за често срещана обсадна тръба с диаметър 133 мм ще е необходима гилза от 146 мм.

Тръбата на сондажа не трябва да бъде наравно с дъното на камерата — винаги малко по-високо. Превишението е в границите на 40 – 50 см. В случай на наводнение.

Гилзата и утайващата тръба на мястото на съединението се уплътняват. На сондажа се поставя оглавник — специален херметичен капак, в който има отвори за кабела на потопяемата помпа и за преминаване на тръбата ПНД от помпата. Към него се закрепва и силовият трос на помпата. Капакът предпазва ствола на сондажа от попадане на мръсотия и случайни отпадъци.

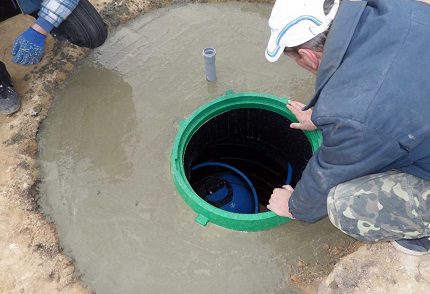

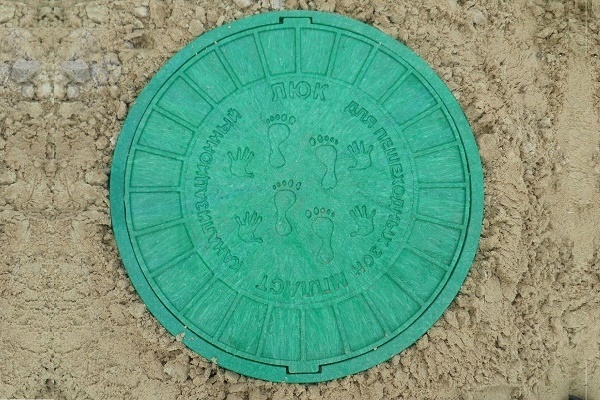

Входът в камерата на кесона традиционно се оформя като люк. Конструкцията зависи от личните предпочитания. Във всеки случай се предпочита вариант с два люка — просто от съображения за запазване на топлина.

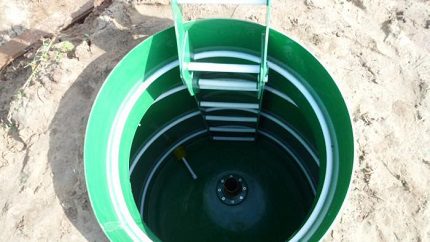

Люк от съображения за удобство при монтаж и експлоатация се поставя над сондажа

Изходът за тръбата на сондажа се пробива, като правило, на място. Той не е задължително да бъде точно в центъра. Допустимо е да се измести, да се направи асиметричен. Но тук трябва да се помни, че изходът на сондажа и люкът на кесона трябва да бъдат съосни — това е много удобно при ремонт и монтаж на оборудване. По-просто казано: входният люк е желателно да се монтира непосредствено над оглавника на сондажа.

Всичко за монтажа и свързването

Процедурата на монтаж, в общи линии, е сходна за всички видове кесони. Макар че има и особености, за които ще стане дума по-долу.

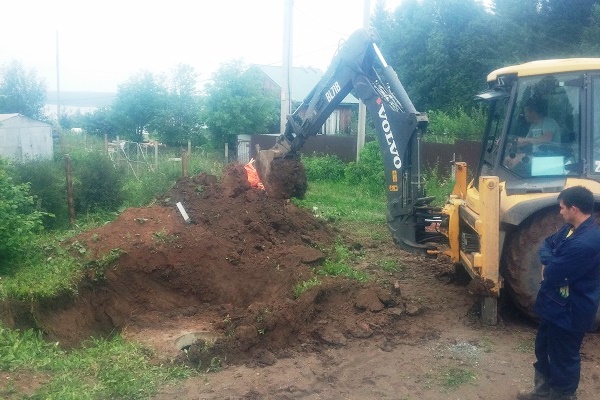

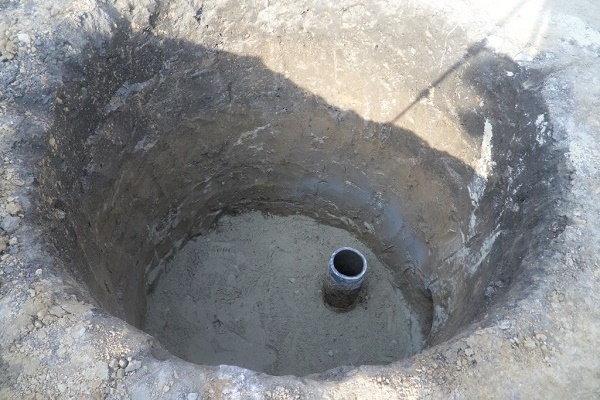

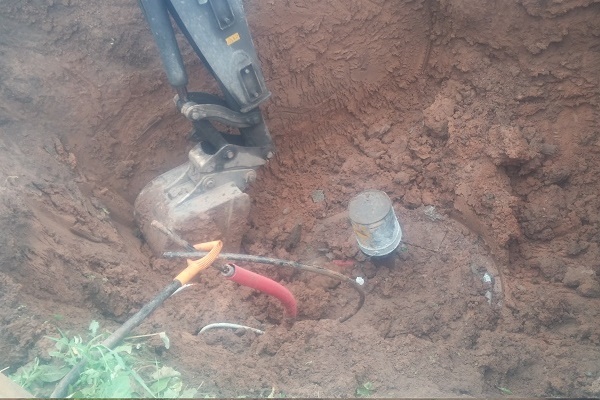

Изкопът за кесона се избира по-голям от самия кесон с минимум 30 см. Това ще помогне и за по-точното му монтиране, като се коригира съвпадението на тръбата на сондажа и гилзата за нейното преминаване. Освен това, това ще позволи да се изолират стените или да се укрепят, както изисква пластмасовата конструкция.

Както вече беше казано, обсадната тръба на сондажа се отрязва, като се взема предвид бъдещата височина на пода на камерата. Дъното на изкопа се покрива с пясъчна възглавница с дебелина 20 – 30 см. Пясъчната насипка се полива с вода за уплътняване. Върху възглавницата се излива бетонна плоча с армиране от стоманена мрежа.

Може предварително да се разположат анкерни болтове за закрепване на кесона. Но тук има голям шанс за грешка. Затова е много по-удобно първо да се постави кесонът на място, а след това да се пробият в плочата отвори за крепежните елементи.

В момента има много варианти на крепежни елементи, които се разширяват и клинят в отворите, така че няма особени проблеми да се намери нещо подходящо.

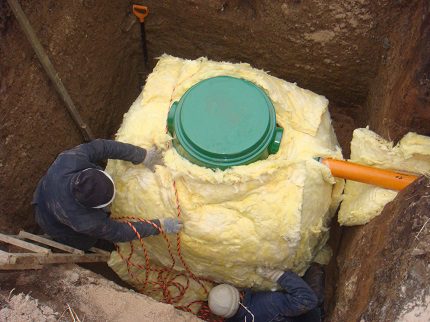

На снимката е показано как не трябва да се прави – изолационните рогозки поемат вода и много скоро тя престава да работи.

Сега ще се спрем малко на особеностите на една или друга конструктивна схема.

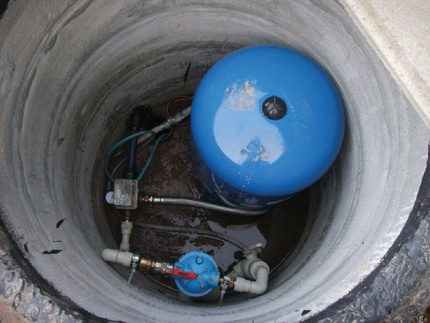

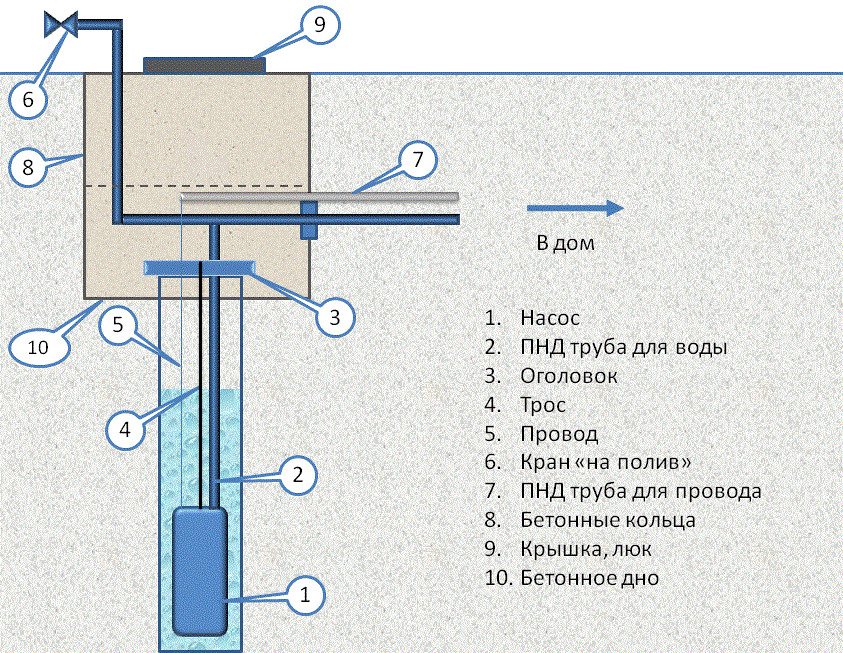

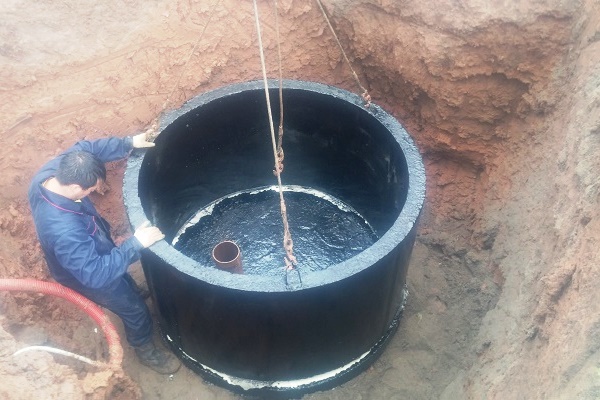

Монтаж на кесон от бетонни пръстени

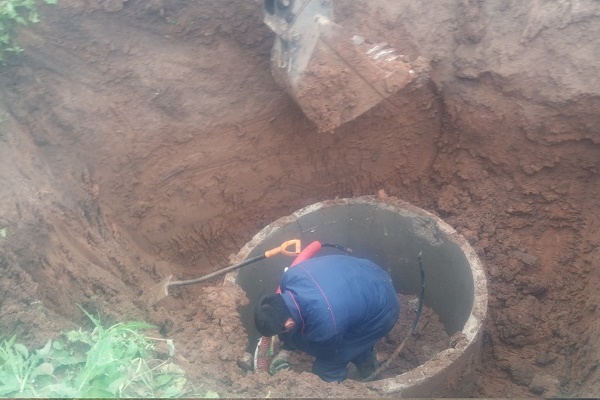

Технологията не се различава особено от монтажа на пръстени за кладенец. Само че на много по-малка дълбочина. Пръстените се закрепват помежду си със стоманени плочи — в случай на изместване на почвата.

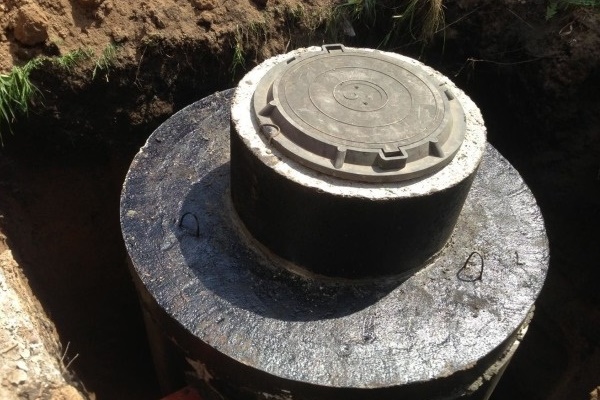

Шевовете между пръстените се запълват с циментов разтвор и се желязят — намазват се с чист циментов разтвор без добавяне на пясък или други отощаващи добавки.

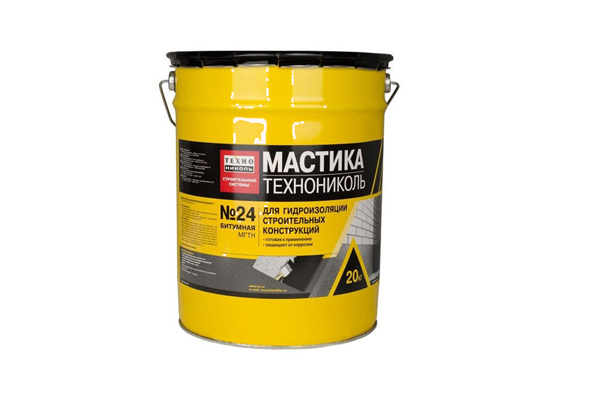

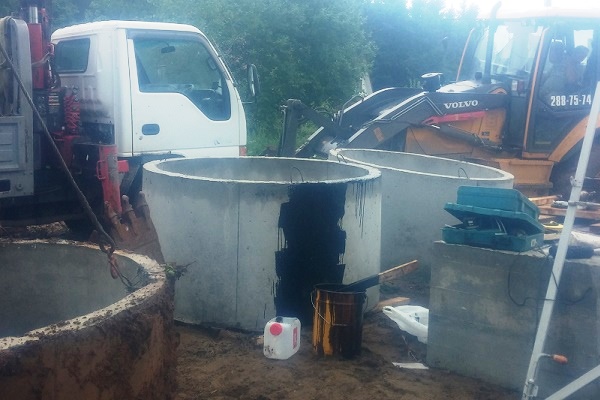

Бетонът все пак пропуска вода, макар и не интензивно. Затова предварително трябва да се погрижим за хидроизолацията на стените на кесона. Често за тези цели се използват рубероид или полимерни фолиа, залепвани с помощта на битумна мастика. Методът има право на съществуване, но е по-добре да се използват армирани материали като стъклоизол или хидроизол. Или подобни на тях.

Бетонът се съпротивлява доста добре на студ и замръзване, но все пак стандартните му характеристики не са достатъчни. Необходима е допълнителна изолация. Тук трябва да се има предвид, че използваният изолационен материал не трябва да поема вода — в противен случай ще бъде безполезен. И да се съпротивлява на натиска на почвата — с течение на времето почвата може да притисне меките изолационни материали до дебелината на хартиен лист.

Затова предпочитание се дава на най-плътните и издръжливи видове, най-често различни разновидности на плочест изолационен материал. Може да се препоръча пеностъкло — но това е много скъп вариант. По-бюджетен изолационен материал е екструдираният пенополистирол. Или, както го наричат съкратено, ЕППС.

Най-евтината изолация вероятно ще бъде стиропорът. Лесно се работи с него и повишената му запалимост няма да играе роля, когато е разположен в земята. Но той по-лошо понася натиск и не е много дълготраен — след няколко години ще трябва да бъде сменен.

Изолират се не само стените, но и таванът. Но това е много по-лесно, отколкото да се изолира стена. Само трябва да имаме предвид, че изолацията не трябва да излиза извън периметъра на кесона — иначе просто ще бъде откъсната при слягането — конструкцията все пак е доста тежка.

Още един интересен момент. Често се срещат препоръки при бетонните кесони да не се прави дъно. Тоест да се монтират пръстените директно върху пясъчна възглавница и чакълен дренаж. Мотивацията е проста: в случай на конденз, той ще се оттича в почвата.

Или втори вариант на това решение: да не се запълва с циментов разтвор фугата между долния пръстен и бетонната основа. Причината е същата — да се даде възможност на евентуален конденз да излезе.

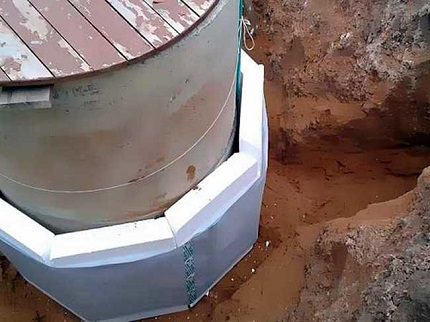

Изолацията на бетонен кесон – нелека задача, за решаването на която е подходящ принципът на черупката

Такива варианти на изпълнение трудно могат да се препоръчат за повторение. Макар и само защото тази схема ще работи само на висок сух участък. В останалите случаи задълбочаването на два метра под повърхността на земята ще си каже думата — кесонът ще бъде наводняван поне веднъж годишно. И следователно няма да изпълнява своята роля.

Проблемът с конденза се решава с нормална изолация. В краен случай, просто въвеждаме вентилация в конструкцията — както в изба.

Липсата на бетонна основа под пръстените е напълно недопустима — поради малката опорна площ. С други думи, има риск от голямо слягане. Което от своя страна води до деформация на входящите тръби. Принципът на подхода е прост: всичко трябва да служи дълго и надеждно. Колкото по-малко корекции и намеси са необходими впоследствие, толкова по-добре.

Преминаването на тръбите през стените се изолира точно по същия начин, както и въвеждането през основата на къщата — с циментов разтвор и битумна мастика от външната страна.

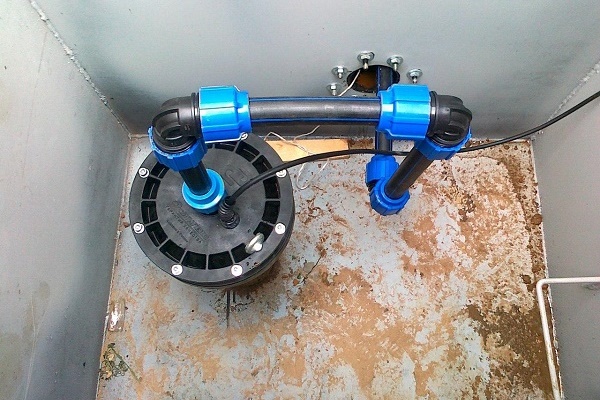

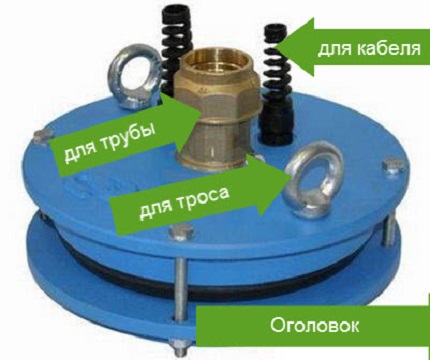

Сондажът се защитава със специален оглавник, в който е предвидено всичко необходимо

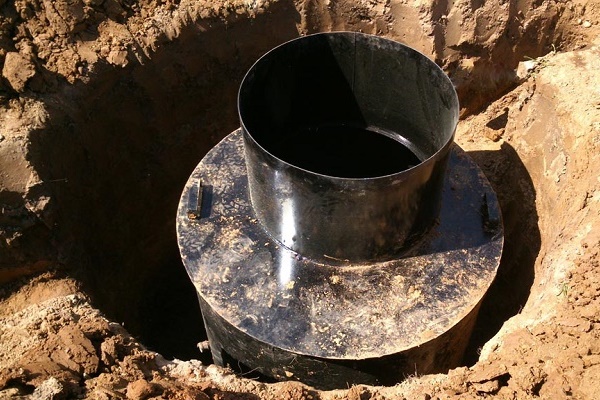

Монтаж на метален кесон

Инсталирането на метален кесон задължително изисква лята фундаментна плоча и закрепване с анкери. Преди монтажа отвън кутията на кесона се облепя с хидроизолация. Отвътре се грундира. Това е задължително дори за неръждаема стомана. Задължителна е изолацията. Донякъде се различава начинът на прокарване на комуникациите.

Обсадната тръба на кладенеца просто се пропуска в херметично заварена към дъното гилза. За останалите входове в стените са заварени втулки. В тях просто се завиват необходимите фитинги, като по този начин се извеждат водопроводните линии (за общо водоснабдяване, за поливане на градината, за басейна и така нататък) и се прокарва силовия кабел към електрическата помпа.

Обикновено всичко се случва в следната последователност:

• Изкопава се изкоп за кесон.
• Прави се основа — пясъчна възглавница и бетонна плоча на основата.
• Обсадната тръба на кладенеца се изрязва по размер.
• Над изкопа върху греди или профили се поставя кесонът и внимателно се нагласява до съвпадение на тръбата на кладенеца и гилзата.
• Окончателно се монтира кесонът на определеното място.
• Изкопават се спомагателни окопи за водопровода към къщата и други.
• Всички комуникации се свързват.
• Поставят се изолация и хидроизолация.
• Кесонът се покрива с пръст — заравя се.

В тази схема може да има допълнения и размени в зависимост от условията на парцела и задачите. Но изкопаването на окопите за водопровода към кесона е по-добре да се извърши след неговото монтиране — просто скачането в този момент през излишни канавки и ями не е много удобно.

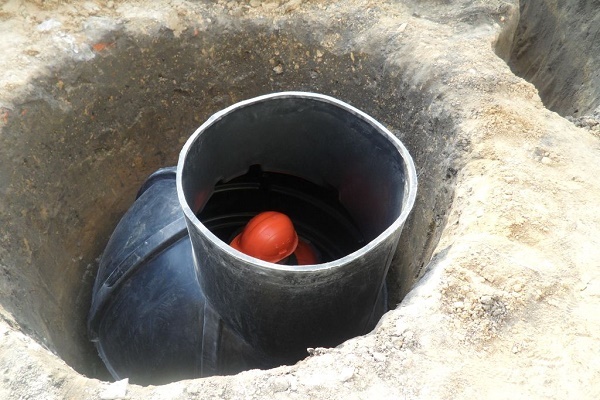

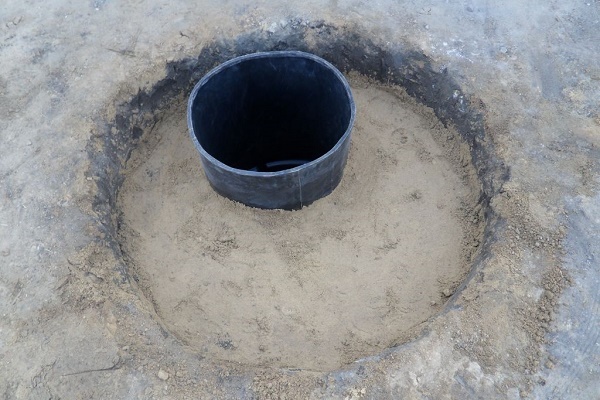

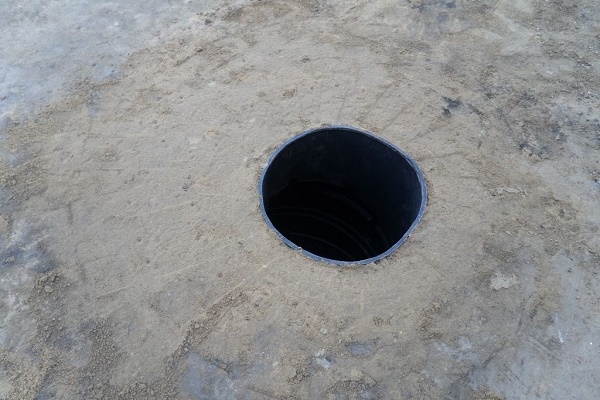

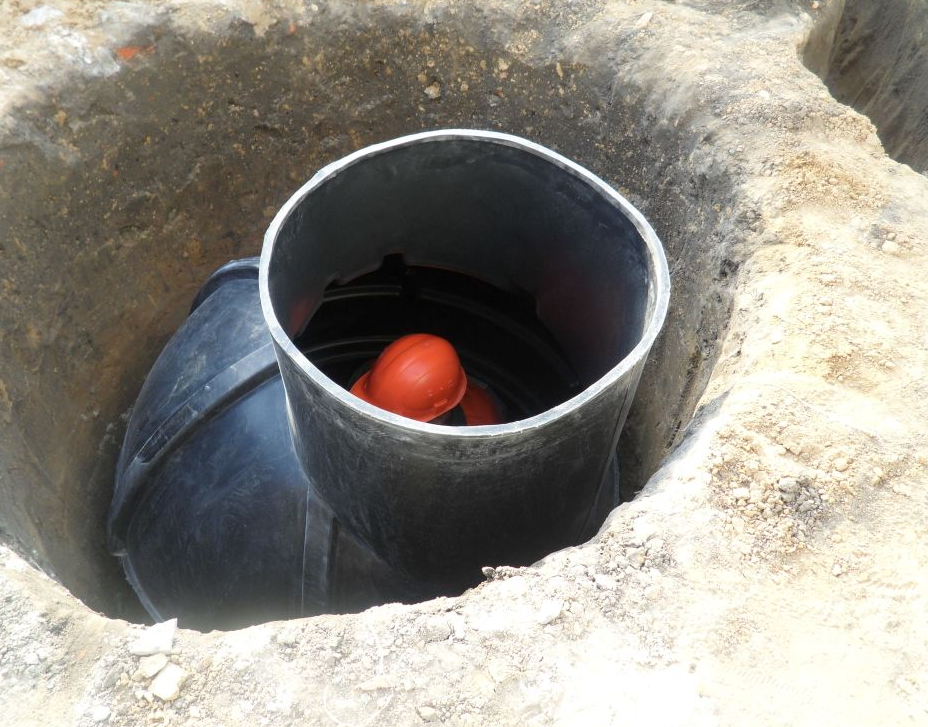

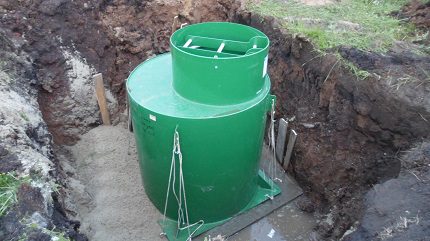

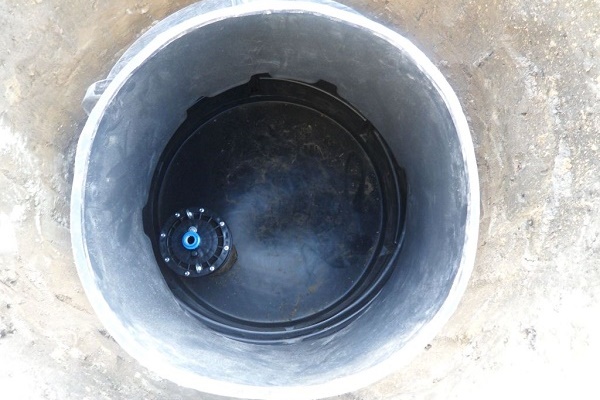

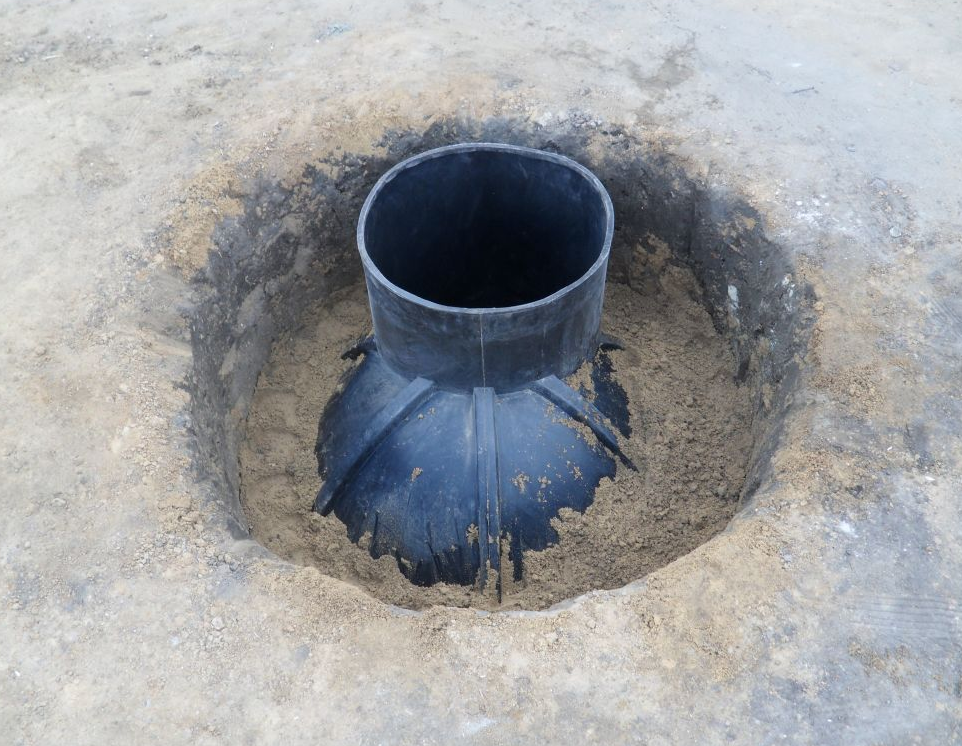

Монтаж на пластмасов кесон

Като цяло процесът е много подобен на манипулациите с металния вариант. Разликата е, че при уплътняването на съединението на обсадната тръба с гилзата се изисква не заваряване, а лепило за PVC.

И преминаването на тръбите през стените се извършва не през резбови втулки, а през специални муфи, които след това се затварят с уплътнителни капаци.

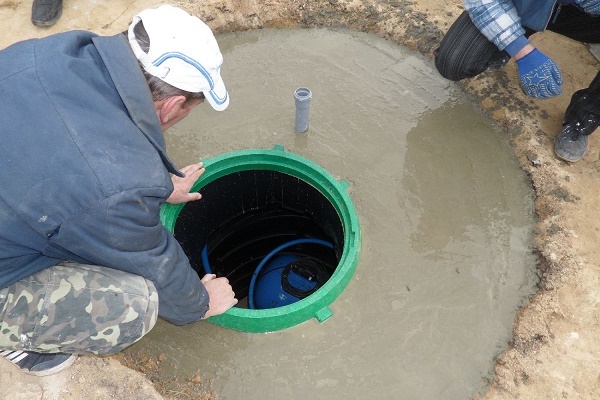

Важна особеност — не са необходими хидроизолация и изолация, но е необходима задължителна защита от притискане от почвата. Прави се просто. Празнината между стените на изкопа и кесона се запълва с бетонна маса. Не е необходим високоякостен състав. Достатъчен е разтвор със съотношение 5:1, което означава: 5 части пълнител и 1 част цимент. Като пълнител се използва смес от пясък с чакъл.

Мярката е необходима, дори ако на полимерния корпус има ребра за твърдост. Но всички тези грижи не са толкова големи, ако се сравнят с предишните варианти. Освен това, такава бетонна обвивка прави цялата конструкция по-здрава и по-устойчива на изтласкване. Което се отразява на общия срок на експлоатация.

По-подробно във фотогалериите:

Изводи и полезно видео по темата

Правилата за монтаж на кесона и разполагане на оборудването в него се различават леко. Всичко зависи от типа конструкция, но като цяло се повтаря: важен е самият принцип.

Кесоните са необходим елемент за качественото изграждане на сондаж. Много е важно да изберете правилното устройство, защото от това ще зависи експлоатацията на цялата система. Невъзможно е да се определи еднозначно най-добрият кесон. Това трябва да реши неговият бъдещ собственик. При избора трябва да се вземат предвид особеностите на терена, сондажа и собствените финансови възможности.

Правилата и тънкостите на монтирането на кесон за сондаж не са толкова много. Дори ако строителят не е уверен в собствените сили и няма да се занимава с решаването на проблема самостоятелно, познаването на основите ще му позволи да контролира работите, извършвани на обекта от изпълнителя. Защото от качеството на тяхното изпълнение зависи комфортът на живот в бъдеще.

Сериозно ли обмисляте монтирането на кесон? Или може би вече сте извършвали самостоятелно подобни работи или притежавате ценни знания, които искате да споделите с посетителите на нашия сайт? Моля, споделете опита си, оставете коментарите си в долната част на статията.
