Как да направите кесон за сондаж със собствените си ръце: варианти на устройство и начини за тяхното изпълнение

Автономното водоснабдяване на парцел, отдалечен от градската инфраструктура, не е лукс, а сурова необходимост. Нали така? Най-често като източник на вода се използва кладенец, който се нуждае от специално обустройство – кесон, необходим за защита на главата от неблагоприятни въздействия и вандали.

На желаещите да устроят кесон за кладенец със собствени ръце ще разкажем как да го направят по-добре и къде да го монтират. С оглед на нашите препоръки да оборудват устието на водоизточника ще може всеки домашен майстор. При нас ще научите какви материали и инструменти са необходими за това.

Ще разгледаме подробно четири варианта за изграждане на конструкции, ще разгледаме нюансите на тяхното монтиране. А съдържащите се в материала видеоклипове ще демонстрират нагледно процеса на монтиране на различни видове кесон.

Какво е сондажен кесон и за какво е необходим?

Кесонът е съд, надеждно защитен от проникване на вода вътре. Първоначално те са били използвани изключително за подводни работи, впоследствие за тях са намерени и други области на приложение.

По-специално, херметичните камери започнаха да се монтират на главата на сондажа. Стандартният кесон има много проста конструкция. Това е съд, затварящ се отгоре с капак.

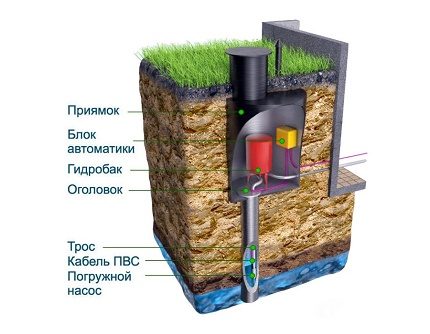

Кесонът за кладенец – това е херметичен съд, който защитава главата от въздействието на ниски температури и проникването на подпочвени води

През него вътре в камерата слиза човек за извършване на обслужващи и ремонтни работи. В долната част на устройството се намира входът на обсадната тръба, в страничните стени – входовете за кабела и водопроводните тръби.

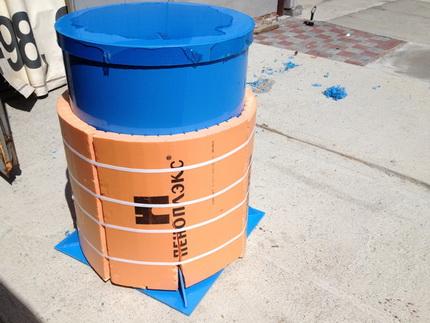

Капакът, а в някои случаи и стените на кесона, се изолират. Най-често за тази цел се използва стиропор или пенополимер. Камерата с класическа конструкция се изпълнява под формата на цилиндър с височина около 2 м и диаметър най-малко 1 м.

Такива размери не са избрани случайно. Височината на съда е обусловена от необходимостта да се защити оборудването, монтирано вътре в него, от въздействието на ниска температура. Участъкът на врязване на водопровода и главата на сондажа трябва да бъдат разположени под нивото на замръзване на почвата.

Най-често това е дълбочина от порядъка на 1-2 м. Именно от тази величина се определя дълбочината на разполагане на дъното на камерата и съответно нейната височина.

Диаметърът на резервоара също не е избран случайно. Той трябва да бъде достатъчен за инсталиране на необходимото оборудване и за разполагане вътре на човек, който да слезе за извършване на обслужване или ремонт на сондажа.

При избора на кесон трябва да разберете, че твърде малката конструкция ще бъде неудобна за експлоатация, а прекалено голямата ще излезе излишно скъпа. В крайна сметка херметичните камери се отнасят към доста скъпо оборудване.

Размерът на кесона трябва точно да съответства на количеството оборудване, което ще бъде разположено в него. Освен това в него трябва свободно да се побира човек, който е слязъл за обслужване на уредите.

Вкопаната в земята херметична камера изпълнява две основни функции:

• Защита на оборудването от ниски температури. През зимата водата, подавана от сондажа, е изложена на въздействието на отрицателни температури. При такива условия тя може да замръзне и да повреди, или дори да разкъса тръбопровода.
• Защита от подпочвени води. Кесонът предотвратява попадането на почвени води в главата на сондажа, с което удължава срока на експлоатация на оборудването.

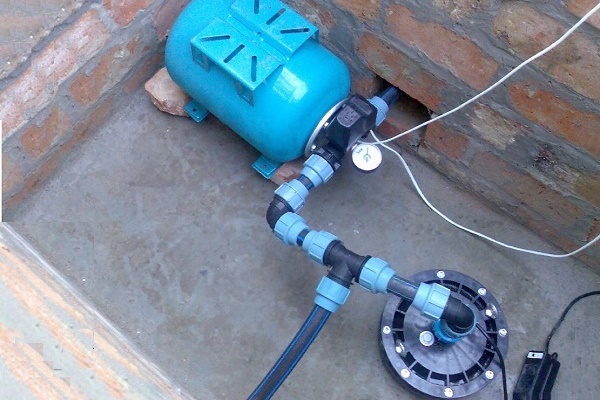

Освен това кесонът е удобно място за разполагане на цялото необходимо оборудване за експлоатация на сондажа.

Тук обикновено се инсталират помпена станция, различни системи за пречистване на вода, сондажен адаптер, спирателна арматура с електрическо или пневматично задвижване, тръбопроводи и автоматика, управляваща автономния водопровод.

Влагоустойчивата камера надеждно защитава цялото това оборудване от неразрешен достъп, от увреждане от гризачи и насекоми.

Камерите от материали с висока топлопроводимост се налага допълнително да се изолират. За тези цели подхождат само нехигроскопични видове изолации.

Използвани в практиката разновидности

За изработката на кесон може да се използва всякакъв материал, осигуряващ добра херметизация и достатъчна топлоизолация на вътрешната камера.

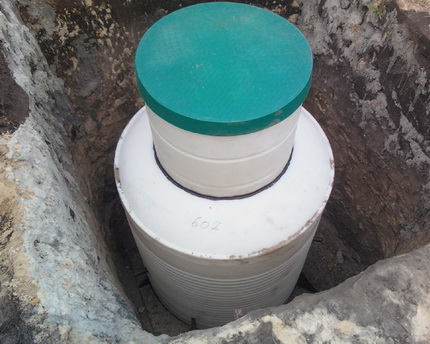

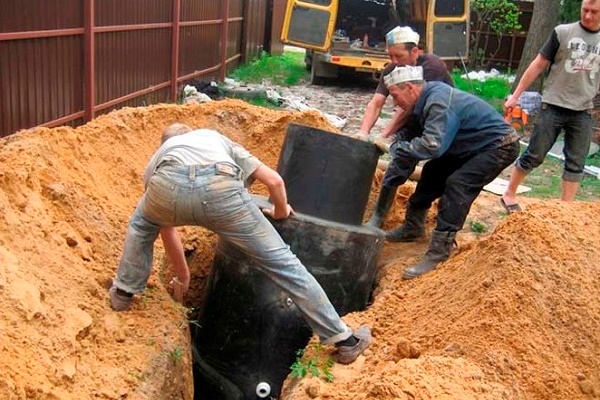

Камерите от пластмаса са абсолютно херметични, леки и удобни за монтаж. Те могат да бъдат от най-различни размери и форми. За съжаление, да ги направите сами е практически невъзможно.

Практиката показва, че най-често на главата на сондажа се монтира кесон от:

• Пластмаса. Практично решение, отличаващо се с отлична херметизация и малко тегло, което значително улеснява монтажа и транспортировката. Недостатъчната твърдост на конструкцията и склонността ѝ към изплуване се компенсират чрез заливане на монтирана на мястото камера с бетон по контура.
• Метал, най-често стомана. Достатъчно дълготраен и много здрав вариант. Добре изработената метална камера е херметична, не изплува и не се деформира. За предотвратяване на корозионно разрушаване задължително се изисква качествена хидроизолация.
• Бетон. Много здрава и дълготрайна конструкция. Голямото тегло предотвратява изплуването на камерата и значително усложнява транспортирането и инсталирането ѝ. Бетонът е хигроскопичен, поради което се изисква качествена хидроизолация на камерата, в противен случай влагата ще проникне вътре.
• Тухла. Здрав, икономичен и дълготраен вариант. Отличава се с добри топлоизолационни характеристики, което позволява да не се прибягва до допълнителна изолация. Монтажът на тухлената камера е доста сложен, може да го извърши само човек, който има умения за зидария.
• Полимерпясък. Относително евтина, херметична, здрава, лека и много дълготрайна конструкция. Отличава се с простота в монтажа: сглобява се от елементи, които се свързват с ключалки на системата «жлеб-шип».

Всички изброени варианти имат своите плюсове/минуси. За да изберете най-добрата конструкция, трябва да претеглите какво лично за вас ще бъде по-важно, например, високата цена или скоростта на изграждане, дълготрайността на експлоатация или бързината на строителство и т.н.

На желаещите да сравнят практичността и техническите характеристики на пластмасовия и металния кесон предлагаме да се запознаят с аргументите “за и против” и на двете разновидности.

Как самостоятелно да изработите кесон?

При желание домашният майстор може да изработи кесон от всякакъв тип. Важно е да се определи с материала, от който ще бъде изработен съдът, и с неговите размери. Нека разгледаме няколко варианта, които са достатъчно лесни за осъществяване.

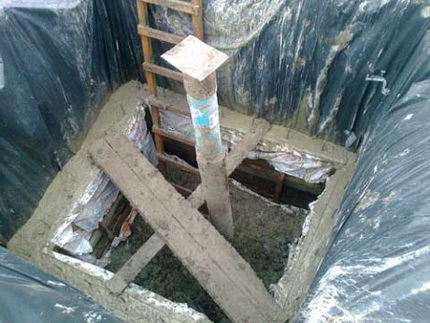

Вариант #1 – монолитна конструкция от бетон

За монолитния бетонен кесон оптимална ще бъде четириъгълната форма. Това значително ще улесни процеса на изграждане на кофража. За начало определяме размерите на изкопа, който ни предстои да изкопаем под съоръжението.

Дължината на основата обикновено е равна на ширината и се изчислява по следния начин. Към вътрешния размер на кесона добавяме дебелината на две стени, равна на 10 см, и два отвора с големина по 15 см. В последните по-късно ще извършим обратна засипка на почвата.

След като се определим с ширината и дължината на ямата, изчисляваме нейната дълбочина. Тя трябва да бъде с 0,3-0,4 м по-голяма от височината на стената на камерата. По този начин ще може да се обустрои дренажен слой на дъното на изкопа.

Такава технология се избира в случай, когато не се планира да се бетонира основата на конструкцията. Ако се изисква бетонно дъно, се взема предвид неговата височина. Освен това, дълбочината на ямата се изчислява така, че повърхността на капака на конструкцията да се намира наравно с нивото на почвата.

За да се определим с типа на бъдещата конструкция, извършваме хидрогеоложка оценка на дъното на изкопа. Оптимално е да се прави това през пролетта, когато подземните води се покачват до максимална височина.

Ако дъното е сухо, можете да се справите с дренажен слой. Ако обаче дъното на изкопа е влажно, има смисъл да се изгради напълно херметично дъно на конструкцията. В противен случай подземните води могат да наводнят кесона.

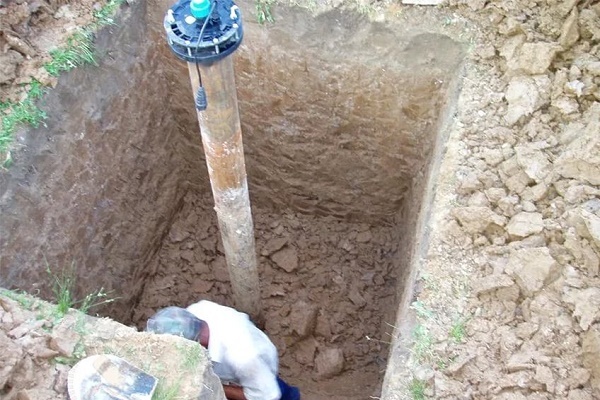

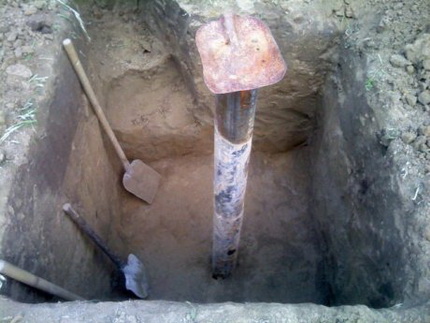

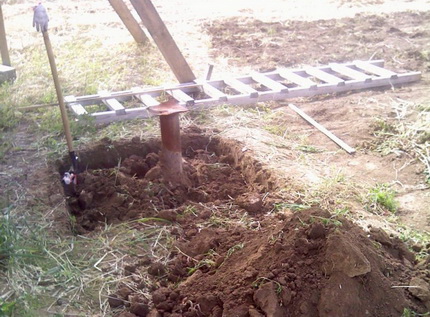

Изработването на всеки кесон започва с изкопаване на яма. Ако обсадната тръба не е разположена в центъра на конструкцията, оборудването вътре в камерата ще бъде по-лесно за разполагане, а и на човек ще му е по-удобно да работи в нея.

При маркирането на бъдещата яма обърнете внимание, че камерата спрямо обсадната тръба е по-добре да се разположи несиметрично. Така вътре в резервоара ще има повече свободно място за работа на човека, който е слязъл в него.

Освен това в този случай оборудването ще може да се разположи с по-голямо удобство. След като определите размерите и разположението на изкопа, пристъпваме към земните работи.

По време на изпълнението им можете веднага да изкопаете до къщата траншея за водопроводните тръби. След като ямата е готова, пристъпваме към изграждането на дренажа.

Той ще се състои от два слоя:

1. Пясъчна възглавница с височина около 10 см. Изсипваме пясъка и го уплътняваме старателно.
2. Чакъл с височина около 15 см.

Такъв дренаж няма да позволи на водата, попаднала в кесона, да остане вътре. Тя бързо ще се оттече в почвата. След това пристъпваме към изграждане на кофража. Могат да се изпълнят два варианта за неговия монтаж.

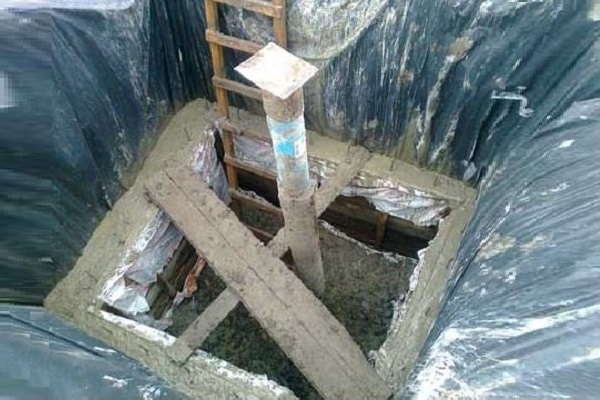

Първият предполага използване на стените на изкопа като външни стени на кофража. Страните на ямата покриваме с плътен полиетилен, за да не изтича водата от бетона в почвата. След това пристъпваме към изграждане на армировъчната рамка.

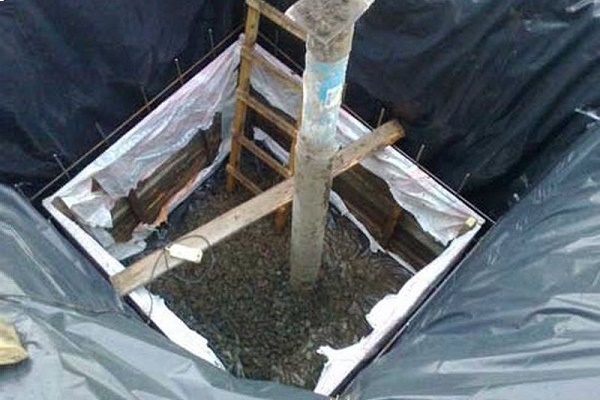

Ето как изглежда конструкцията, при която като една част от кофража се използва стената на изкопа. Тя задължително се покрива с дебело фолио и се следи армировката да не докосва покритието.

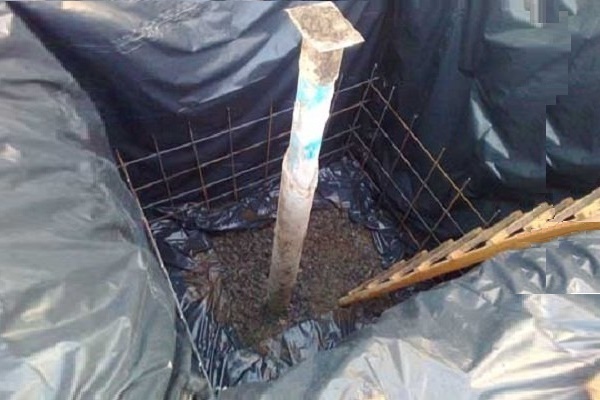

За него можете да вземете стоманена едроячееста мазателна мрежа или да я вържете самостоятелно със стъпка от 30 см. Закрепяваме армировката така, че да се намира вътре в бъдещия слой бетон, след което поставяме втората стена на кофража.

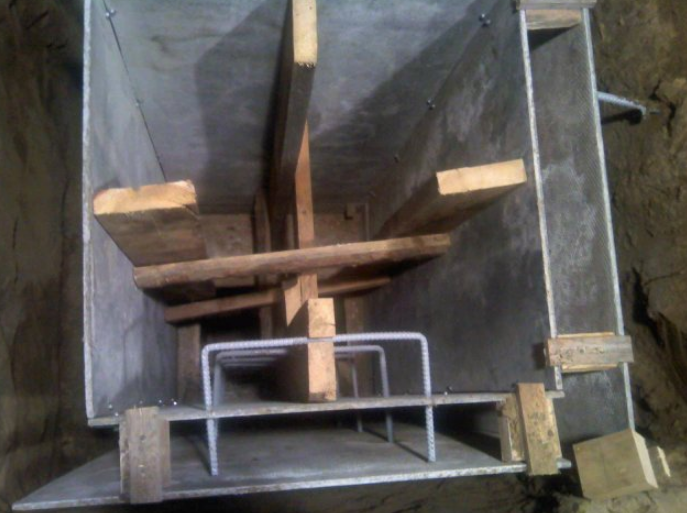

За нея можете да вземете дъски или дървесно-полимерни плоскости. Вторият вариант за изграждане на кофража предполага използване на сглобени от дъски щитове.

Те се монтират в изкопа така, че да образуват двойни стени. Между тях се монтира армировка и конструкцията е готова за изливане. Този метод ще изисква използването на по-голямо количество дъски, но пък дава възможност за изграждане на дренажни кухини, което е невъзможно при първия вариант.

Дренажните кухини са необходими при високо ниво на подземните води, в противен случай кесонът ще бъде наводняван.

Пристъпваме към изливането на бетона. Замесването на разтвора на ръка е доста трудоемък процес. Много по-лесно е да вземете бетонобъркачка под наем или да я направите сами от метална бъчва с подходящ размер.

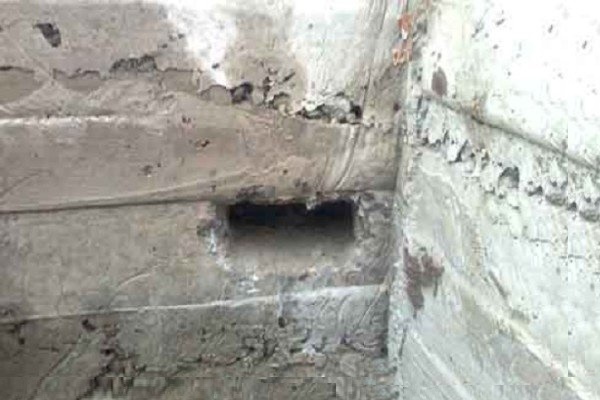

При изработката на кофраж от всякакъв тип не забравяйте да монтирате в него пенали за входа на силовия кабел и тръбопроводите, чийто изкоп изкопайте предварително.

За подаване на разтвора в кофража трябва да направите специален улей, напълно подходяща е и разрязана вертикално бивша водосточна тръба. Бетонът се излива на малки слоеве, всеки от които задължително се уплътнява старателно.

За уплътняване ще ви е необходим електрически вибратор. Това е специален инструмент, който струва доста скъпо. Ако има възможност, би било добре да го вземете под наем. Ако не, ще трябва да използвате друг метод за уплътняване – щиковане.

За неговото осъществяване трябва предварително да изработите специално приспособление. Вземете тънка тръба, прът или парче армировка и заварете към него дръжки.

Полученият инструмент рязко потапяте в прясно излятия бетон. След това започвате да го изваждате, правите го бавно, като поклащате приспособлението от едната страна на другата. В процеса на щиковане въздухът и водата се издигат на повърхността, а бетонът става по-плътен.

След като цялата конструкция бъде излята, трябва правилно да я изсушите. Първите 3-5 денонощия бетонът още не е стегнал и се нуждае от поддържане на влажността.

Работата е там, че в процеса на втвърдяване в горните му слоеве продължава активно изпарение на водата. Ако влагата е недостатъчна, горните слоеве на бетонната конструкция започват да се напукват, което води до намаляване на здравината на цялата камера.

Затова след изливането бетонът редовно се пръска с вода или, в случай на жега, се покрива с влажна кърпа. След една седмица ще може да се свали кофражът.

Въпреки това бетонът ще придобие пълна здравина едва след 28 дни. Тогава може да се пристъпи към довършителните работи. Най-лесно ще бъде да се монтира оборудвана с люк плоча на покритие, изработена в завода.

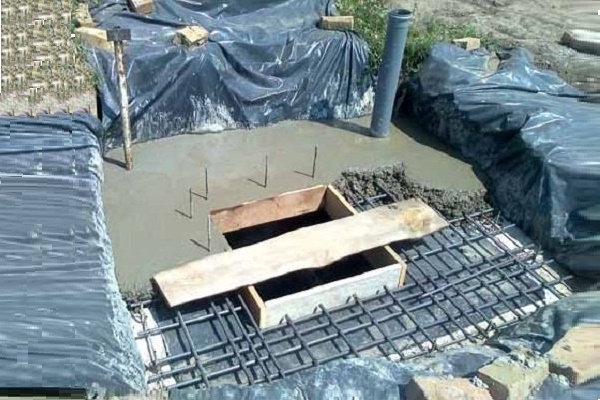

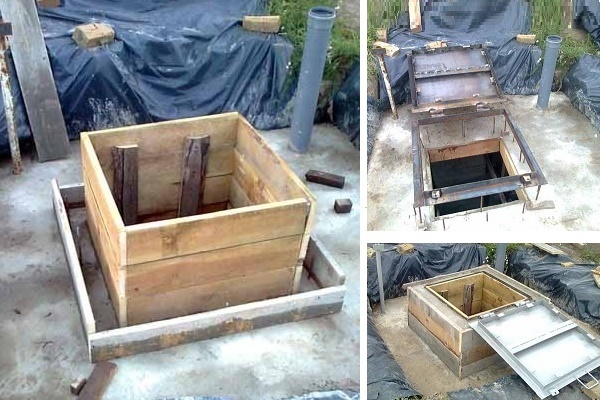

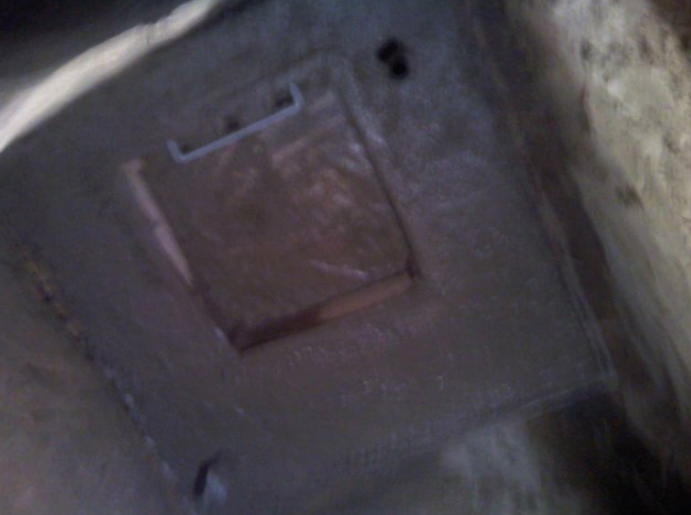

Като горно покритие на камерата може да се използва бетонна плоча, а може да се изпълни хоризонтален кофраж и да се излее конструкция с нужната форма. В този случай не забравяйте да оставите люк за капак.

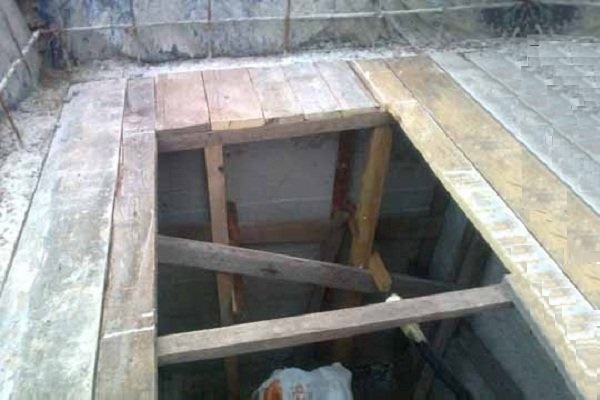

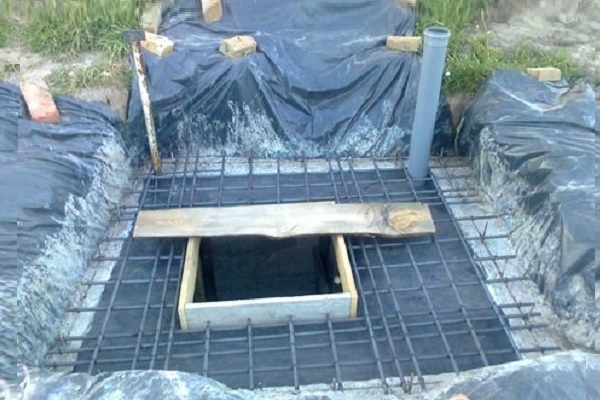

Още един вариант – да извършите изливането на покритието, като предварително изпълните хоризонтален кофраж. Всички работи по монтирането на кофража и изливането на бетонния разтвор се изпълняват аналогично на вече проведените. След пълното изсъхване на конструкцията не забравяйте да проведете хидроизолационни работи.

Процесът на изливане на бетонния кесон по стъпки ще бъде представен от следната фото-подборка:

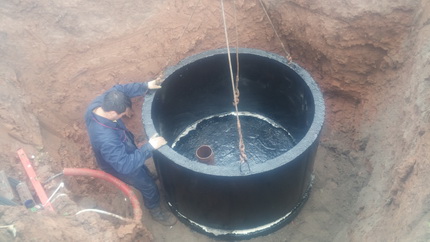

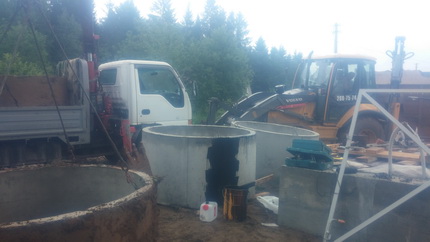

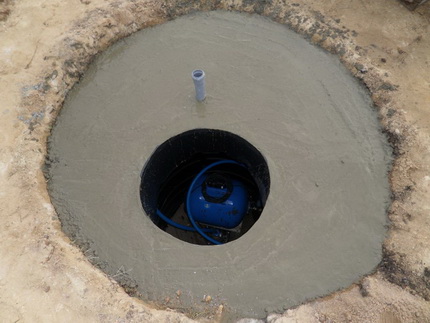

Вариант #2 – кесон от бетонни пръстени

Изграждането на сондажен кесон от бетонни и стоманобетонни пръстени започва с подготовка на изкопа. Неговата дълбочина се изчислява аналогично на монолитната конструкция. Височината на дъното на конструкцията зависи от неговия тип.

То също може да бъде херметично или да представлява дренажен слой. Изборът на тип се извършва, като се вземе предвид нивото на подземните води.

Нека разгледаме варианта с херметично дъно. Копаем изкоп с необходимата дълбочина, изравняваме дъното и полагаме върху него пясъчна възглавница с височина около 10 см. Добре я уплътняваме.

Бетонните пръстени преди монтажа задължително трябва да се обработят с хидроизолационен материал, например битумна мастика. В противен случай те ще пропускат вода вътре в камерата и ще се разрушат доста бързо.

Подготвяме бетонното дъно за монтаж. Пробиваме в плочата отвор за сондажната тръба. След това с помощта на специализирана техника внимателно спускаме дъното надолу, като пропускаме обсадната тръба в подготвения отвор. Поставяме плочата върху пясъчната възглавница.

Пристъпваме към подготовката за монтаж на бетонните пръстени. Всеки от тях внимателно намазваме с хидроизолационен състав, например битумна мастика, и оставяме да изсъхне.

Спускаме пръстените в изкопа, като старателно обработваме всеки шев със свързващ състав. Някои специалисти съветват да се запенят шевовете, обяснявайки това с това, че разтворът при движение на земята ще се разруши, а по-пластичната пяна трябва да остане непокътната.

Обработваме получените шевове с хидроизолация. Поставяме отгоре под с люк.

Монтажът на бетонните пръстени се извършва само с използване на специализирана техника. Важно е да се поставят елементите така, че да се съединяват един с друг възможно най-точно.

Кесонът е готов. Остава само да запълним празнините около конструкцията.

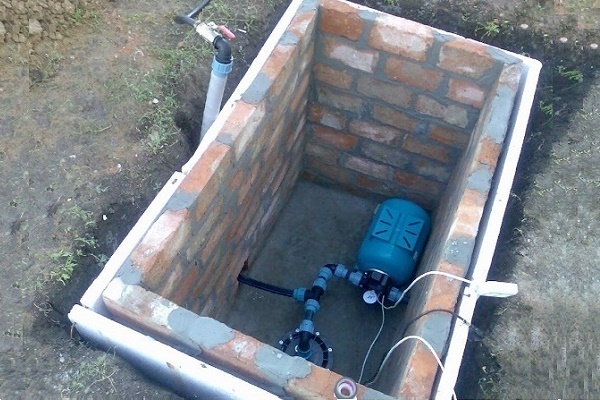

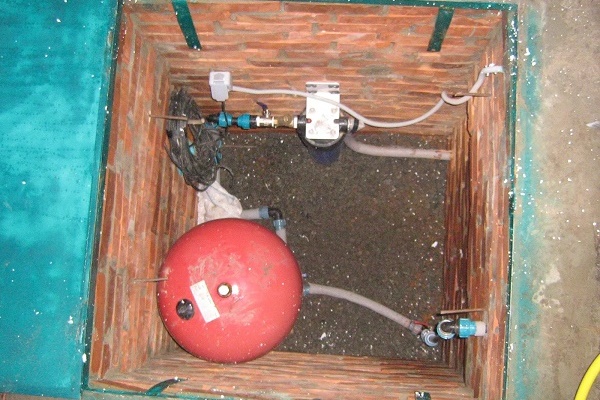

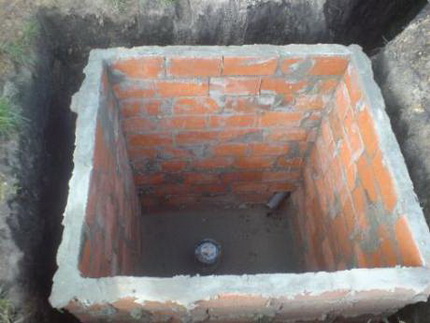

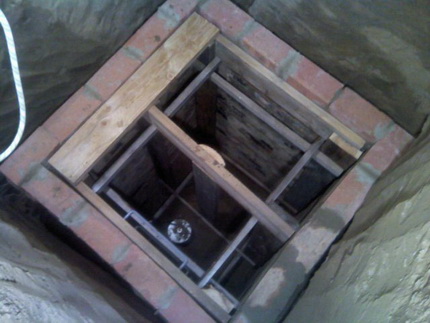

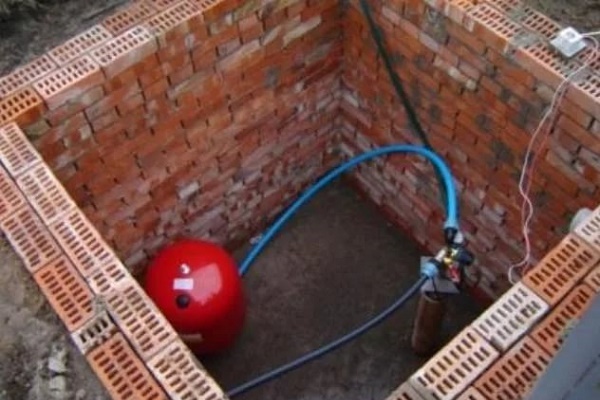

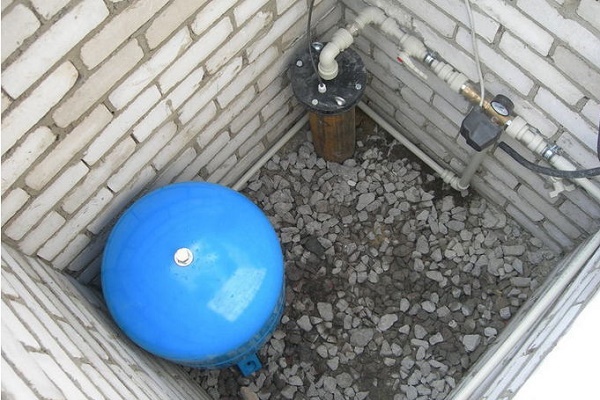

Вариант #3 – бюджетна камера от тухли

Нейното обустройване напомня изграждане на монолитен кесон от бетон. Започваме с изкопаване на изкоп. Той може да бъде изкопан точно под бъдещия съд или да бъде направен малко по-голям.

Вторият вариант е за предпочитане. Той предполага запълване на всички празнини, в които може да прониква дъждовна вода, след като стените на камерата бъдат издигнати и изсъхнат.

В първия случай тухлата ще се полага до стената на изкопа, но никой не може да даде гаранция, че зад нея няма празнини.

Независимо дали дъното на кесона ще бъде херметично или не, за тухлената камера се изработва лентов фундамент, чиято ширина трябва да е малко по-голяма от дебелината на бъдещата зидария. По периметъра на конструкцията изкопаваме изкоп с дълбочина около половин метър, запълваме го със слой пясък с височина 10-15 см и го трамбоваме добре.

Бъдещият фундамент не е задължително да се бетонира. Като вариант може да запълните изкопа с тухлени отломки, едър трошен камък и да го залеете с пясъчно-циментов разтвор.

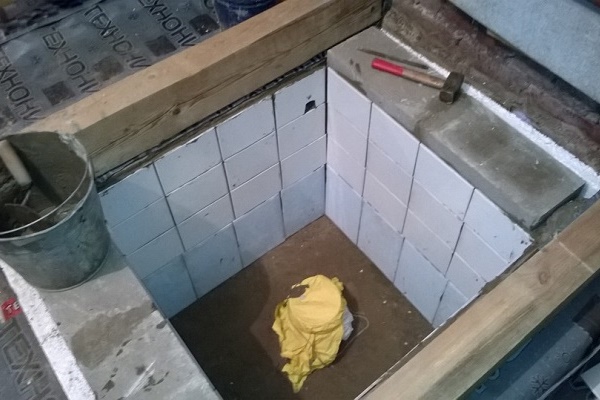

След като запълването се стегне, може да пристъпите към зидарията. Върху фундамента поставяме хидроизолация, това може да бъде както рубероид, така и всеки друг подходящ материал.

Зидарията започваме от ъгъла, фугите запълваме добре с разтвор. От време на време контролираме качеството на работа с отвес и нивелир. Когато височината на зидарията достигне нивото на вкарване на кабела и външния клон на водоснабдяването, между тухлите поставяме втулки за входовете.

Тухлен кесон може да се изработи от употребяван материал. Такова решение може да се счита за много практично и икономично.

Довеждаме зидарията до необходимата височина. Оставяме я да изсъхне, след което я измазваме или обработваме със специален разтвор за хидроизолация.

Пристъпваме към оформяне на дъното на резервоара. Ако то трябва да бъде херметично, на височина 4-5 см от нивото на дъното монтираме армировъчен пояс. След това изливаме бетон. Неговата височина трябва да бъде около 15 см. Ако дъното не трябва да бъде херметично, полагаме слой от трошен камък и го трамбоваме добре.

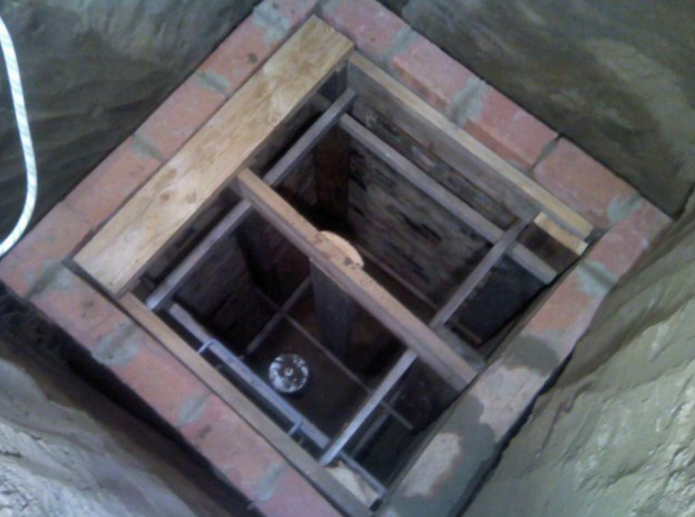

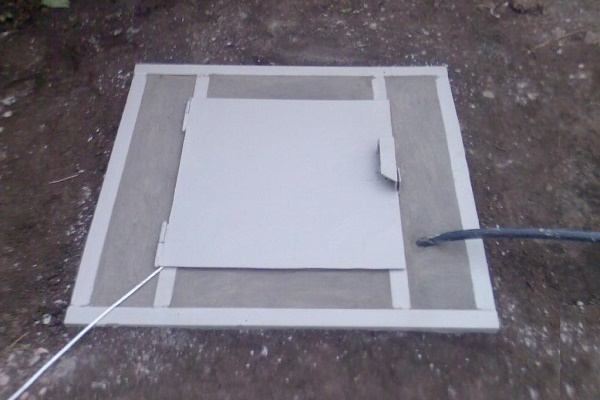

Покритието на тухления кесон може да бъде различно. Може да се постави готова плоча или да се изработи самостоятелно. Във втория случай върху горните стени на камерата поставяме отрязъци от швелери, греди или дъски.

Закрепваме на необходимото ниво вентилационния канал, люка и втулката за поливна тръба. След това покриваме получената конструкция с ламарина или пластмасово фолио, ако обшивката е положена без празнини.

За укрепване на съоръжението на височина 4-5 см от основата му поставяме армираща мрежа. Изливаме бетон и чакаме да изсъхне. След това оформяме гърлото на камерата. След това запълваме резервоара до нивото на почвата и монтираме люка.

Ако желаете да намалите разходите за съоръжението, горното покритие може да не се залее с бетон. То може да се запълни с пръст, като се оформи хълм с височина 0,3-0,4 м.

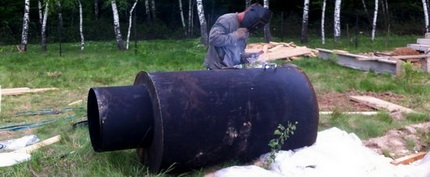

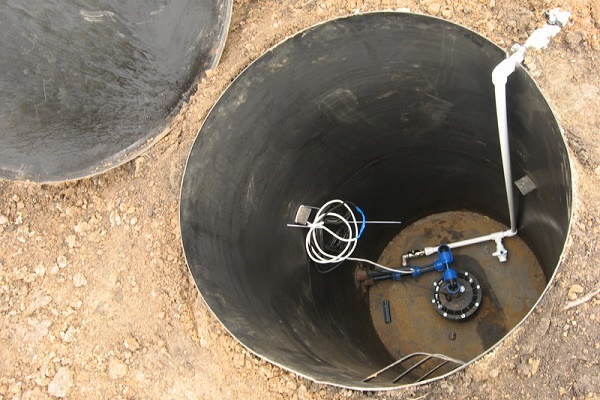

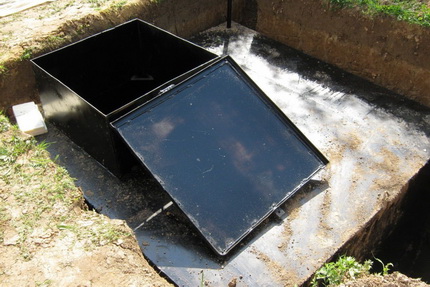

Вариант #4 – херметичен съд от метал

Металният кесон може да бъде с всякаква форма, като тя най-често се определя от наличния материал. За четириъгълна камера ще са необходими 3-5 мм валцован метал и прът или армировка със сечение 10 мм.

Кръгъл резервоар може да се направи от парчета промишлена тръба с диаметър 1250 мм за корпуса и около 600 мм за гърлото.

При избора на форма на бъдещия резервоар вземаме предвид, че колкото по-малко са заваръчните шевове, толкова по-малка е вероятността от тяхното разрушаване и съответно загуба на херметичност на камерата.

Формата на металния кесон често се определя от наличния материал у собственика. Ако има промишлена тръба – той ще бъде кръгъл, за четириъгълни камери е необходим валцован метал.

Започваме работа с изчисляване на подготовката на изкопа. Изкопаваме яма с необходимите размери и изравняваме дъното ѝ с нивелир.

Обсадната тръба отрязваме на височина 40-50 см от дъното и временно я затваряме с пластмаса или парцали. Подготвените метални части почистваме от ръжда и ги подреждаме върху дъсчена настилка, за да предотвратим евентуалното им замърсяване по време на работа. Започваме с изработването на дъното.

Подготвяме детайл с необходимата форма и изрязваме в него отвор, в който ще се вкара втулка за обсадната тръба. За монтажа ѝ използваме двустранен заваръчен шев.

Ако изработваме четириъгълна камера, изкрояваме от валцован метал страничните стени. Разчертаваме ги и изрязваме отвори за въвеждане на кабела и тръбопровода. Съединяваме дъното и страничните стени.

Металните камери трябва да бъдат внимателно обработени с хидроизолационно средство. За външни работи се използва битумна мастика, отвътре се нанася грунд, боя и антикорозионен състав.

Поставяме на място капака на резервоара. Не забравяме, че всички заваръчни шевове трябва да бъдат само двустранни. Това ще осигури необходимата херметичност на кесона.

Заваряваме гърловината и кутията за вентилация. Заваряваме към стените на камерата втулките за кабел и тръбопровод. Закрепваме халки от прът или армировка, които ще са необходими за фиксиране на строповете. Прикрепяме люк или капак.

Пристъпваме към хидроизолационните работи. Всички заваръчни шевове, както външни, така и вътрешни, старателно почистваме от шлака.

След това ги обработваме няколко пъти със защитен състав. С цялата конструкция постъпваме аналогично. В крайна сметка трябва да получим многослойна външна битумна хидроизолация. Отвътре нанасяме грунд, боя и антикорозионен състав.

Ако има необходимост, изолираме камерата. За това може да се използва екструдиран пенополистирол или друг изолационен материал. Важно е да не е хигроскопичен.

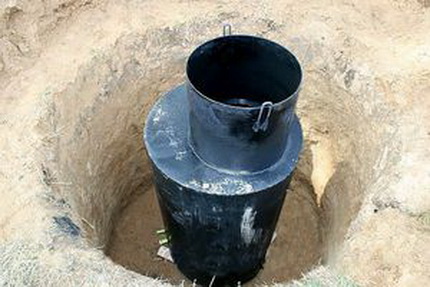

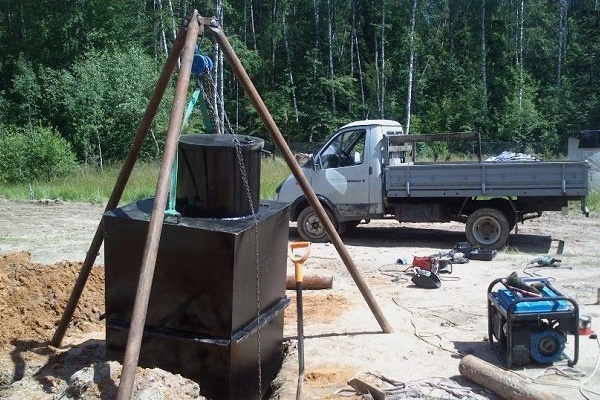

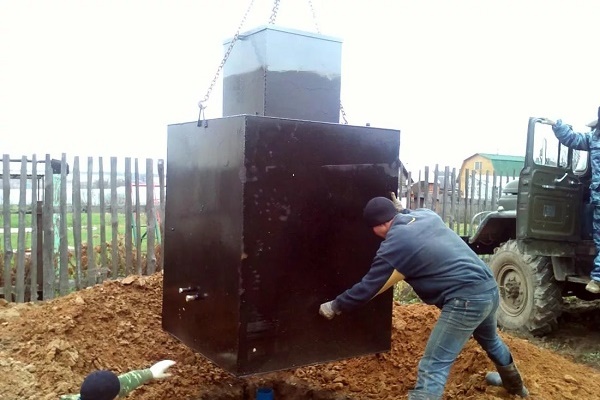

Металният кесон е готов, може да се спусне в котлована. За монтажа на конструкцията се използва повдигателен кран, оборудван с меки стропове. Над котлована поставяме дървени греди, върху които поставяме резервоара.

След това махаме подпорите и съоръжението много внимателно и бавно спускаме надолу, като го насаждаме върху обсадната тръба. Кесонът, спуснат на дъното на котлована, задължително изравняваме по ниво.

Вкарваме тръбите и кабела във втулките. Проверяваме хидроизолацията. Обработваме отново местата, където е била повредена при монтажа.

След като кесонът е спуснат на дъното на котлована, трябва да се изравни дъното му по ниво и да се провери целостта на хидроизолационния слой, който може да е бил повреден при монтажа.

Заваряваме втулката към обсадната тръба или я запенваме, ако обсадата е от пластмаса. Извършваме работи по уплътняване на участъците за въвеждане на силовия кабел и тръбопровода. След което може да се засипе кесонът.

Ако не искате да изграждате подземна камера на малък вилен парцел за разполагане на оборудването в нея, препоръчваме да се запознаете с варианта оборудване на кладенец без кесон. При сезонно използване на водоизточника това е отличен вариант.

Изводи и полезно видео по темата

Видео #1. Как да монтираме метален кесон:

Видео #2. Процес на изработка на монолитен бетонен кесон:

Видео #3. Как да обустроим тухлен кесон:

Съществуват много начини за самостоятелно изграждане на кесон за сондаж. Кой от тях да изберете – зависи от особеностите на парцела, квалификацията на домашния майстор и неговите финансови възможности.

Във всеки случай, ако всички работи са извършени правилно и качествено, получената херметична камера ще защитава надеждно главата на сондажа от замръзване и попадане на повърхностни топящи се и наводнени води. Това гарантира непрекъснато подаване на чиста вода в къщата.
