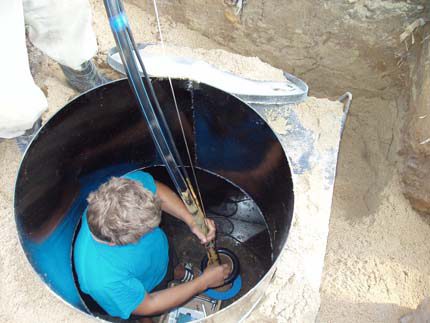

Изграждане на сондаж за вода със собствени ръце: как правилно да обзаведете водоизточника

За защита на сондажа и оборудването от външни замърсявания, атмосферни явления и вандали, той трябва да бъде правилно обзаведен. Съгласете се, комфортът при използване на водозахранването, обслужването на техниката и тръбопровода е също толкова важен, колкото и неговата безопасност. Как да защитим, като осигурим удобство при експлоатация?

На желаещите да извършат обзавеждане на сондаж за вода със собствени ръце, ще разкажем как да го направят правилно. Ще подскажем кой вариант е най-добре да изберете за вашия източник. При нас ще научите как самостоятелно да построите кесон за главата на сондажа, как да инсталирате адаптер, както и къде да разположите хидроакумулатора.

Подробно описание на методите и технологиите за оборудване на лично хидротехническо съоръжение се основава на нормативни документи и опит на собственици на сондажи. Информацията, представена за запознаване, се допълва от нагледни схеми, подборки от снимки, видео-ръководства.

Защо е необходимо да се обзаведе сондаж?

След като сондажът е пробит и преди от него да бъде захранен водопроводът в къщата, се извършва обзавеждане на източника, избор и инсталиране на водоснабдителното оборудване.

Какви задачи решава обзавеждането на водозахранващ сондаж:

• Осигуряване на чистота на източника. Не трябва да се допуска навлизане в сондажа на замърсявания от повърхността: прах, дъждовни или стопени води.
• Защита на водоизточника, оборудването и тръбопровода от замръзване.
• Създаване на условия за свързване и обслужване на оборудването.

Водоснабдителното оборудване (освен потопяемата помпа) може да бъде инсталирано както в къщата, така и до сондажа. В последния случай е необходимо да има техническо помещение с достатъчна площ близо до устието на сондажа, където ще бъде монтирана тази техника.

Но дори при инсталирането му в къщата, да имаш малко помещение на изхода на тръбопровода от сондажа е много удобно, това значително улеснява монтажа на помпата и нейното обслужване. Въвеждането на водопроводната тръба в сондажа, както и подаването на електрозахранване за потопяемата помпа, също се извършват на етапа на обзавеждане.

Обустройването на сондата има за цел защита на водоизточника от атмосферни въздействия, осигуряване на въвеждане на комуникациите, удобен монтаж и обслужване на оборудването

Избор и монтаж на оборудване за доставка на вода

Оборудването за индивидуално водоснабдяване се състои от следните елементи:

• Помпа, тя може да бъде потопяема или да се разполага на повърхността.
• Автоматика, която управлява работата на помпата и я предпазва от претоварване.
• Хидроакумулатор, отворен или затворен (мембранен резервоар). Последният е за предпочитане, тъй като осигурява стабилно налягане във водопровода.

Отворен резервоар за вода трябва да се инсталира в най-високата точка на водопровода, на тавана или под тавана на горния етаж. Затвореният резервоар няма ограничение по отношение на мястото на инсталиране.

Основни елементи на водоснабдителното оборудване на частен дом от сонда: помпа, хидроакумулатор, автоматика

Характерът на обустройството на сондата до голяма степен се определя от типа и мястото на инсталиране на водоснабдителното оборудване. Нека разгледаме основните варианти за оборудване на водоизточника.

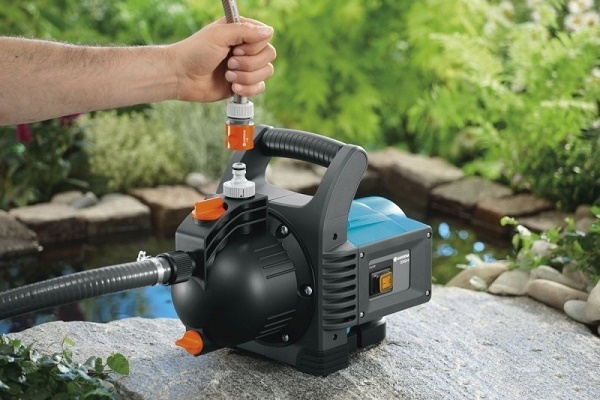

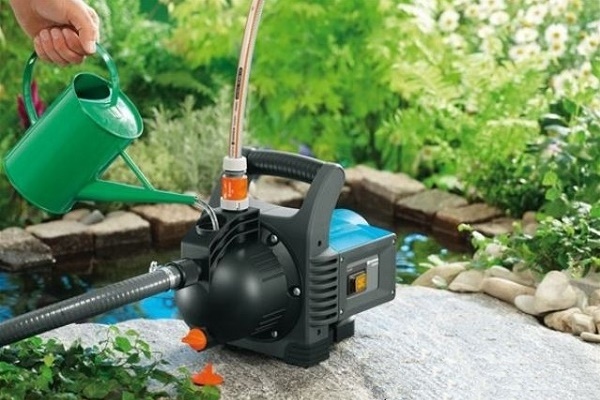

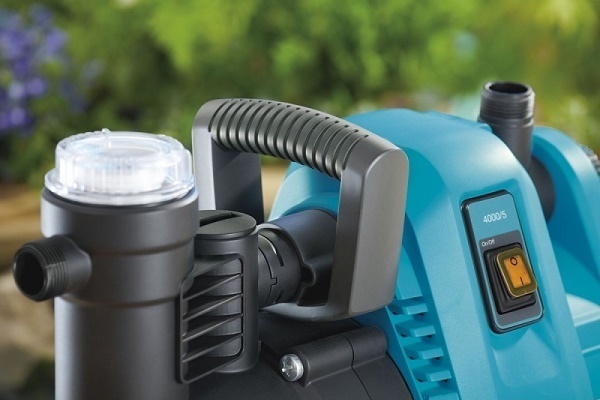

Повърхностна помпа за плитък сондаж

Повърхностната помпа е значително по-евтина, по-лесна за монтаж и обслужване от потопяемата. Най-рационалният и икономически оправдан вариант е комплектна помпена станция „три в едно“, в състава на която влизат повърхностна помпа, относително малък (20-60 л) мембранен резервоар и цялата необходима автоматика.

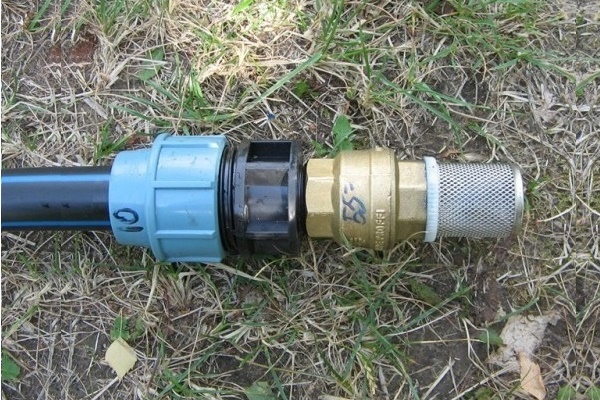

В сондата се спуска само смукателен маркуч. По този начин се опростява обустройството на сондата и обслужването на помпата. Освен това маркучът има малък диаметър, което позволява използването му в така наречените „нортонски сонди“ (абисински кладенци), където потопяема помпа просто няма да се побере.

Помпените станции имат само един, но много съществен недостатък. Повърхностната помпа не е в състояние да вдигне вода от голяма дълбочина, за повечето модели границата е 8-10 м. Това ограничава сферата на приложение на помпените станции до кладенци и плитки сонди.

Поради малката височина на повдигане, помпените станции с горно разположение на помпата често трябва да се инсталират максимално близо до устието на кладенеца. В противен случай ще трябва допълнително да се преодолее хидравличното съпротивление от водоизточника до мястото в къщата, където е инсталирана помпата.

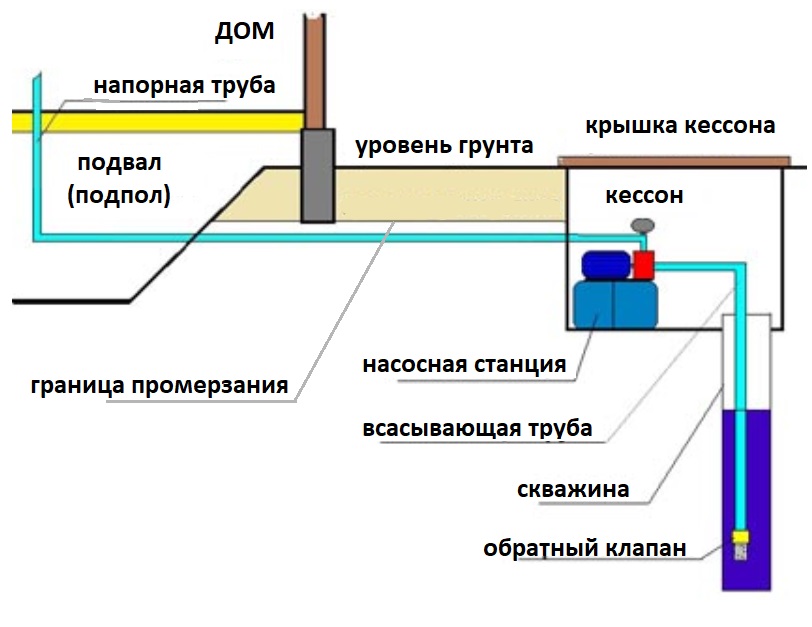

Принципна схема на водоснабдяване на базата на комплектна помпена станция с повърхностно разположение на помпата. Прилага се за плитки кладенци поради малката височина на повдигане на водата.

Потопяема помпа за дълбок сондаж

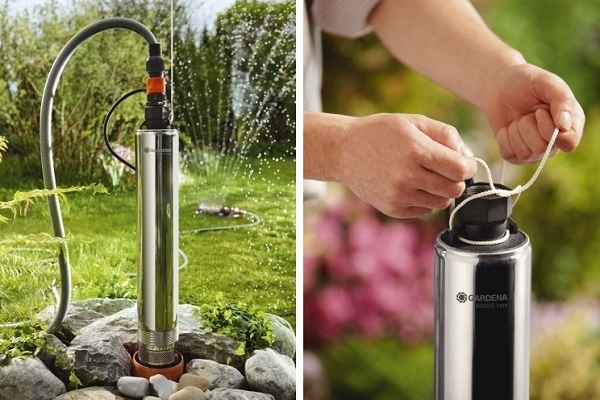

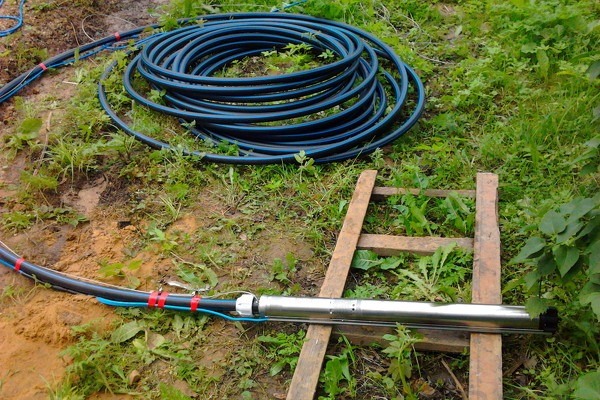

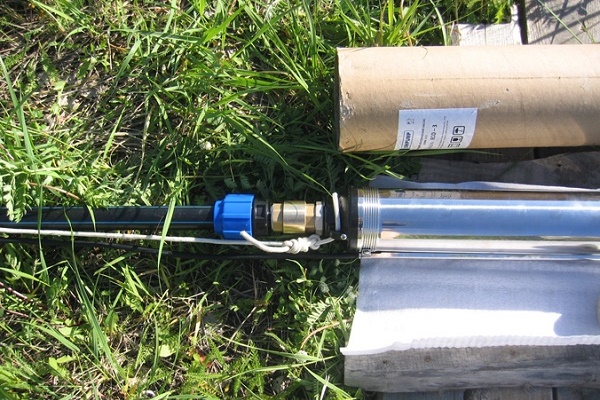

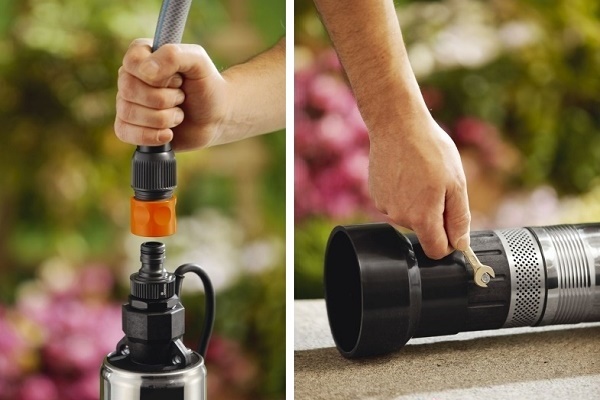

За повдигане на вода от кладенци с дълбочина над 10 м се налага да се използват потопяеми помпи. Правилният избор на помпа и определянето на нейната височина на окачване в обсадната тръба е отделен и доста сложен въпрос.

В рамките на темата на статията ние само трябва да разберем с какво допълнително оборудване е оборудвана помпата, как се монтира и свързва.

Както вече споменахме, задължителните елементи на оборудването за водоснабдяване на индивидуална къща са хидроакумулатор и управляваща автоматика. В случая с потопяемата помпа, чиято височина на повдигане е многократно по-голяма от тази на повърхностната, няма никакви ограничения за мястото на инсталиране на затворения хидроакумулатор.

Мембранният резервоар и управлението могат да се разположат доста далеч от устието на кладенеца, разстоянието до източника влияе незначително на работата на системата. Отлично място за разполагане на оборудването е сухо и чисто техническо помещение в къщата, в мазето или на първия етаж.

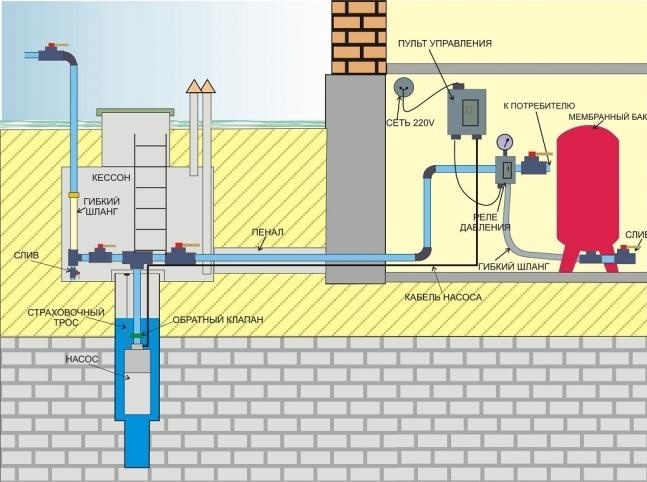

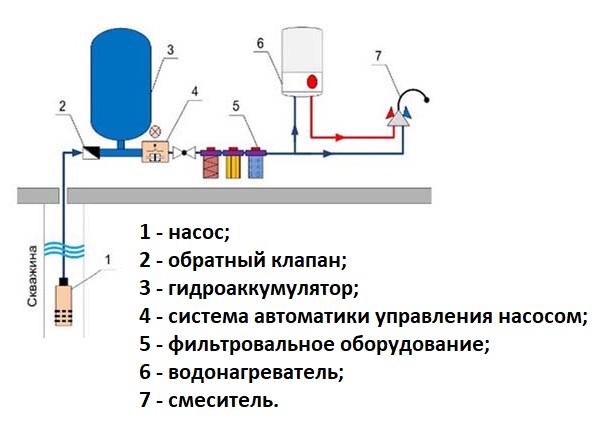

Схема на автономно водоснабдяване на базата на потопяема помпа. Мембранният резервоар може да се разположи на доста голямо разстояние от кладенеца.

Защита на сондажа от атмосферни въздействия

За да се предпазят източникът и оборудването от атмосферни въздействия и валежи, около устието на кладенеца се изгражда защитено помещение, като се разполага над нивото на терена или под повърхността на земята:

Вариант #1 — надземен «къщичка»-павилион

На пръв поглед, най-лесно е да се постави над водоприемната конструкция малък «къщичка»-павилион. Може да се задълбочи леко, подобно на входа в самостоятелно стоящ избен склад, да се обсипе отстрани с пръст, като се направи един вид насип. Това ще намали топлинните загуби.

Подобни павилиони се правят над промишлени сондажи. Но в частно стопанство рядко ще ги видите. „Къщичката“ заема място в имота, затрупва го, което е съмнително и от естетическа гледна точка. Освен това, надземният павилион не е лесно да се изолира ефективно.

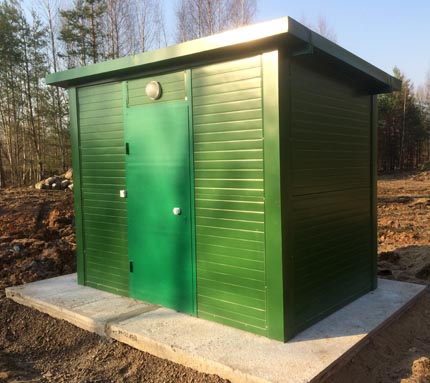

Стандартен готов павилион от контейнерен тип, специално предназначен за монтаж над сондажи. Подобна къщичка може да се изработи и добре изолира и със собствени сили.

Вариант #2 — разполагане на източника вътре в сграда

Рядко използвано, но напълно рационално техническо решение за оборудване на водоснабдителен сондаж — разполагане на водния източник в мазето на жилищна сграда или вътре в изолирана стопанска постройка, зимна оранжерия, парник. Между другото, доста популярен в миналото похват при строежа на каменни сгради.

Сондажът и оборудването под покрива са надеждно защитени от всички атмосферни въздействия, крадци и вандали. Монтажът и сервизните работи са максимално опростени. Оборудването не създава вибрации, а от шумовете — тихи щракания при задействане на релето. Но те практически не се чуват извън техническото помещение при затворена врата.

Обаче разполагането на сондажа в дома или в изолирана стопанска постройка се среща рядко. Обяснява се с това, че за реализацията на този вариант трябва първо да се пробие сондажът, а след това над него да се построи къща. При нас обаче огромното мнозинство от строителите постъпват обратно.

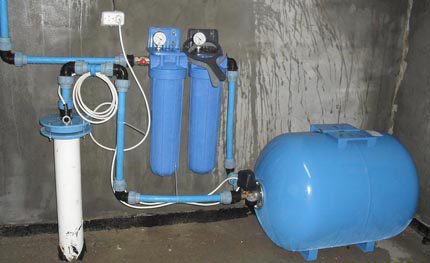

Сондажът е пробит и оборудван директно в сутеренния етаж на частна жилищна къща

Вариант #3 — подземен кладенец-кесон

Най-популярният вариант за защитно помещение над частен сондаж е кладенецът. Правилно е да го наричаме кесон, това е адекватен технически термин. Инсталиран в земята кесон е добър с това, че не затрупва имота, на повърхността ще видим само малък люк, разположен наравно със земята.

Да се изолира подземно помещение е много по-лесно, отколкото надземно, освен това долната му част, разположена под дълбочината на замръзване, през зимата се намира в зона на положителни температури, получавайки известно количество топлина от почвата. Проблем представлява само хидроизолацията. Кесонът може да се закупи готов за монтаж или да се изгради самостоятелно.

Заводският кесон е напълно готов за монтаж. Необходимо е само да се изкопае изкоп и да се спусне резервоарът на нужната кота. В кесона вече са налични необходимите технологични отвори, остава само чрез херметични маншети да се вкарат в тях комуникациите: водопроводна тръба и електрически кабел.

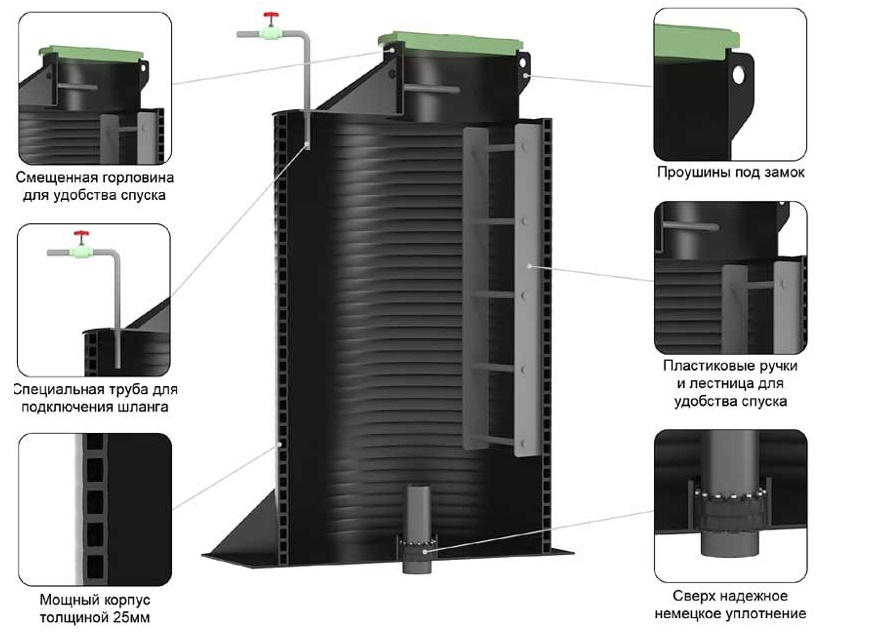

Пример за конструктивно решение на заводски кесон. Готовото изделие вече разполага с люк, стълба, необходимите технологични отвори, оборудвани с уплътнители.

Готовите кесони се изработват от стомана или полимерни материали. Металните съдове са по-здрави, не се страхуват от замръзване на почвата, удари и могат да се монтират в проблемни почви, склонни към изместване.

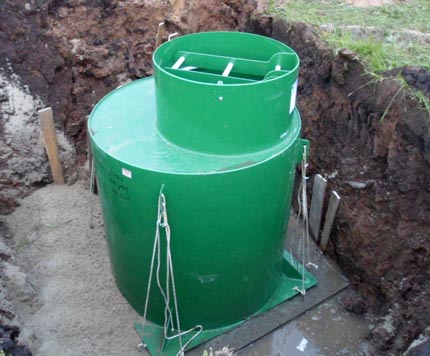

Монтаж на стоманен кесон върху бетонна основа. Металните конструкции замръзват и трябва да бъдат изолирани особено внимателно.

Пластмасовите кесони не са податливи на корозия, почти не образуват конденз по вътрешната повърхност. За съжаление, фабричните кесони не са евтини. Но могат да бъдат монтирани за няколко часа, а въпросите с хидроизолацията се решават надеждно.

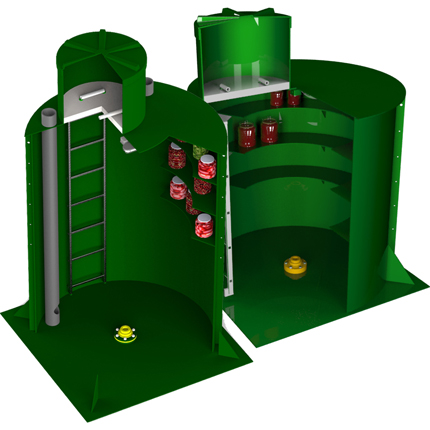

Някои производители, оборудвайки своите сондажни кесони с рафтове, предлагат да ги използват «по съвместителство» за съхранение на консерви. Ако в къщата няма мазе или изба, това е много удобно.

Кесон може да се построи и самостоятелно. Най-вероятно ще излезе значително по-евтино от фабричния. Възможно е да бъде по-здрав. Но време и усилия ще трябва да се вложат немалко. Най-простият вариант е да се заровят в земята два стоманобетонни кладенчови пръстена, покрити отгоре с капак и люк с гърловина.

Дъното ще трябва да се бетонира. Доста трудно е да се направи надеждна хидроизолация на стоманобетонния кесон. Ако се прави отвън, по-добре е да се използва рулонен битумен материал или качествена мастика. Но ще трябва да се изкопае твърде голям изкоп, за да се получи достъп до стените на кладенеца.

Може да се направи изолация отвътре, като внимателно се запечатат шевовете и се намажат вътрешните стени, дъното и «таванът» на кесона с полимерно-циментов състав.

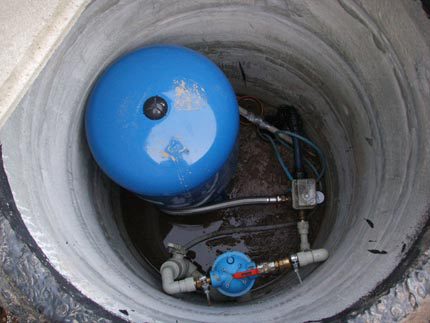

Бетонен кесон-кладенец от пръстени с диаметър 1,5 м с вече монтирано вътре оборудване: мембранен резервоар от 100 л, филтър, автоматика.

Кесон може да се изгради със собствени сили не само от фабрични пръстени. Конструкцията може да бъде монолитна, тухлена (необходима е добре изпечена червена тухла), могат да се използват дребноразмерни бетонни блокове. Отписана от производство стоманена бъчва също може да свърши работа.

Размери на защитното съоръжение на сондажа

Какви трябва да бъдат размерите на кесона над сондажа? Това зависи от това къде ще бъде монтирано оборудването. Ако е в къщата, габарити 80х80 см са достатъчни, за да може монтажникът да се «обърне», спускайки помпата.

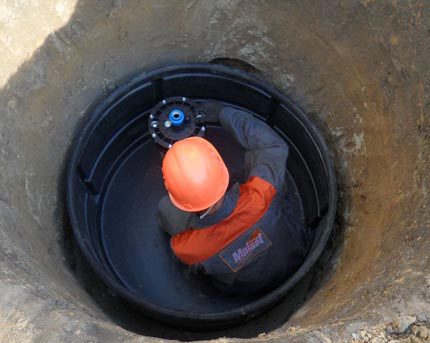

Вътрешните размери на кесона, като минимум, трябва да позволяват на монтажника да работи спокойно.

При поставяне на помпена станция или отделен мембранен резервоар в кесон, препоръчваме да добавите по 50 см от двете страни (условно отпред и отстрани). По-добре, разбира се, ако има повече място за обслужване.

Ако говорим за бетонни кладенци: диаметърът на типичните стоманобетонни пръстени е 90, 150 и 200 см. 90 см е минималният възможен размер за кесон без оборудване, 150 см – за съоръжение с оборудване с умерени габарити.

В кръгъл двуметров кладенец свободно ще се побере доста голяма индивидуална помпена станция или хидроакумулатор от около 200 литра. Височината на кесона е ръст на човек или два типични бетонни пръстена.

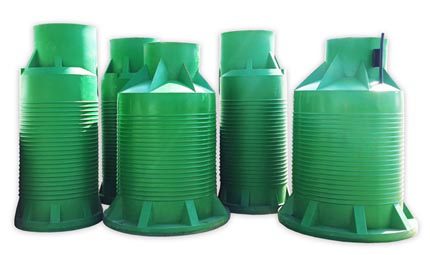

Сред заводските комплектни кесони изборът на размери е много широк, може да се намери вариант за сондаж с оборудване с различни габарити.

Да споменем също, че в райони със сурови зими дъното на кесона трябва да се намира най-малко на 15 см под дълбочината на замръзване на почвата. Още по-добре, ако цялата му долна трета се разполага в незамръзваща зона.

Изолацията на горната част е необходима, по-добре е да се направи отвън, но може и отвътре. Ще подхожда всеки топлоизолационен материал, който не страда от влага, идеално ще подхожда екструдиран пенополистирол.

Осигуряване на херметичност на обсадната тръба

В обсадната тръба на сондажа, която снабдява къщата с питейна вода, не трябва да попадат нито прах, нито образуващият се в кесона конденз, нито още по-малко дъждовна и стопена вода. Ако това се случи, в чистия подземен източник могат да попаднат вредни микроорганизми от повърхността и „лекуването“ му ще бъде сложно и скъпо.

За херметизиране на сондажа, закрепване на потопяемата помпа и пропускане на комуникациите използвайте заводски оглавник: струва относително евтино и значително улеснява монтажа на оборудването.

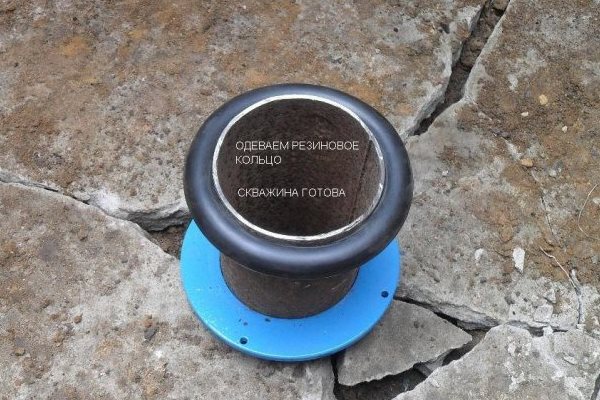

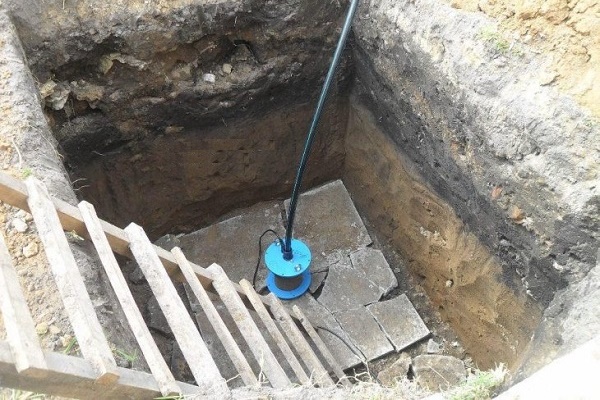

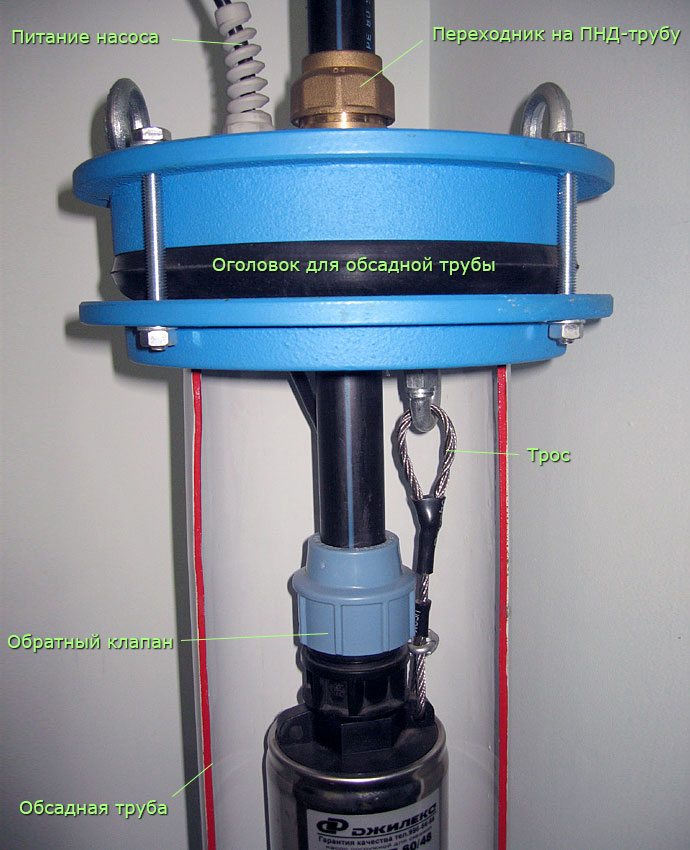

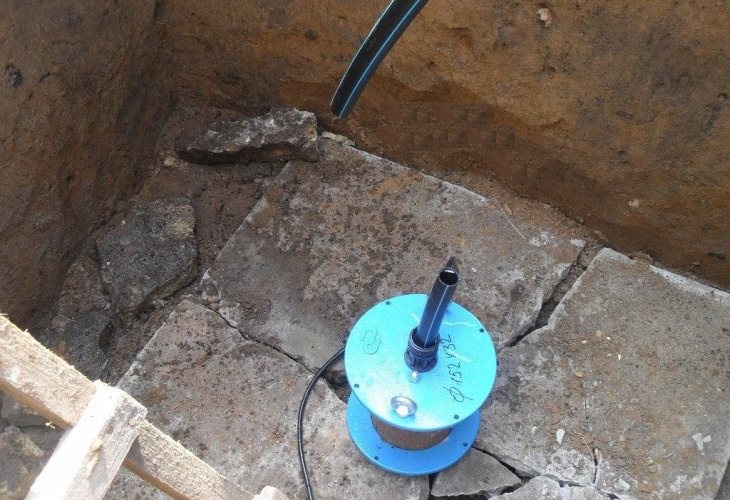

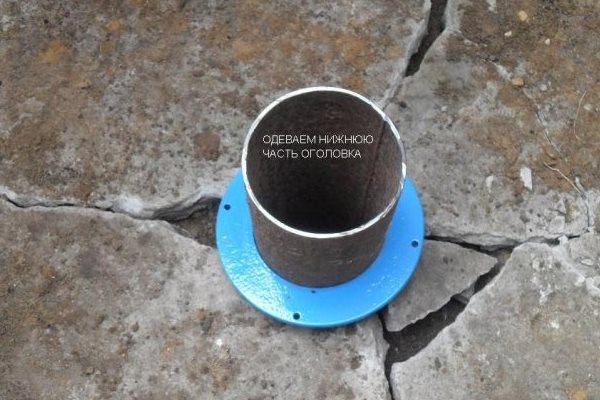

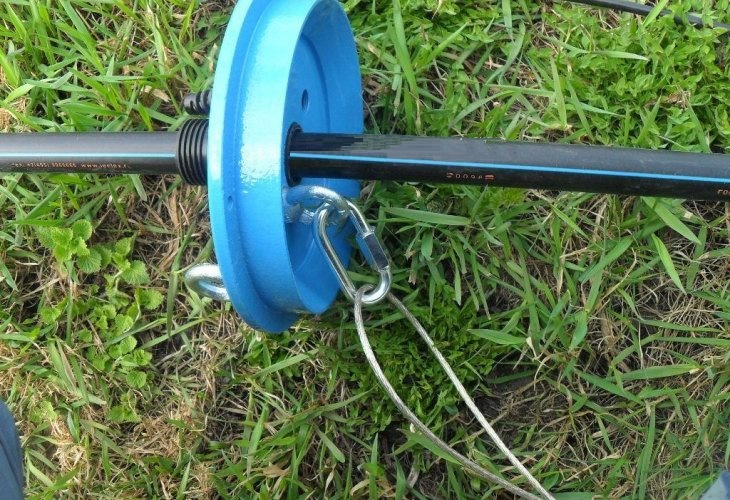

За защита на източника служи сондажен оглавник — специален стоманен капак, снабден с технологични отвори за пропускане на комуникации и с надеждна кука за окачване на помпата. Оглавникът се избира според диаметъра на обсадата, има гумен обтягащ маншет, който уплътнява обсадната тръба. Водопроводната тръба и електрическият кабел също се вкарват през херметични уплътнители.

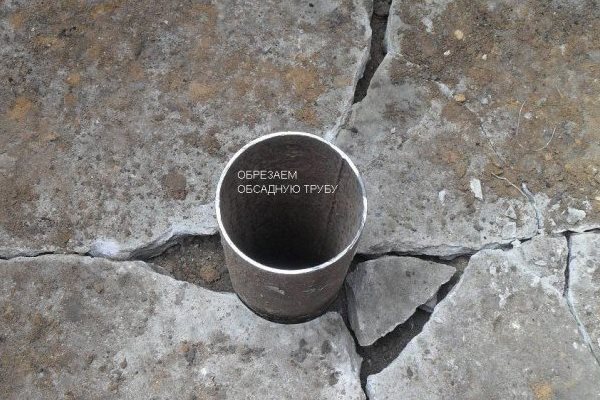

Не препоръчваме да режете обсадната тръба близо до пода на кесона. По-добре оставете над повърхността на бетона отрязък с височина 25-40 см. Първо, монтирането на помпата с оглавника ще бъде по-удобно. Второ, при малко наводняване на кесона в ствола на сондажа няма да попадне вода.

Използване на адаптер за сондаж

Павилионът или кесонът осигуряват най-добра защита на водоизточника. Но и двете решения никак не са евтини. Ако става въпрос за солидна крайградска къща и голям парцел, значителните финансови разходи за оборудване на кладенеца несъмнено са оправдани.

Но какво да прави строителят, който не разполага с неограничен бюджет, строи скромна селска къщичка или дача? За оборудване на кладенец на дача има икономична алтернатива — кладенецов адаптер.

С негова помощ водопроводната тръба, идваща от къщата, може да се въведе директно в обсадната тръба на кладенеца. Не е необходим никакъв кесон. Вярно е, че при необходимост от обслужване адаптерът ще трябва да се изкопае, тъй като се намира в почвата. Но необходимост от това възниква рядко.

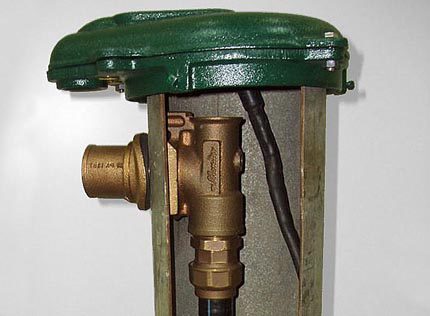

Кладенецовият адаптер представлява разглобяем фитинг, състоящ се от две части: външна и вътрешна. Външната част се намира от външната страна на обсадната тръба и служи за свързване с водопроводната тръба, която отива към къщата.

Към съответната вътрешна част се свързва тръбата от помпата. И двете части на адаптера, свързващи се на обсадната тръба, имат радиусна форма, повтаряща диаметъра на ствола. Елементите се свързват чрез двойно уплътнение.

Адаптерът в обсадната тръба се вкарва в предварително пробит отвор. При монтажа трябва внимателно да се провери уплътнението на връзките.

Адаптерът трябва да се разположи под дълбочината на замръзване на почвата и монтажът да се извърши с особено внимание. Обсадната тръба остава на повърхността на земята, като я оставят да стърчи малко над нивото на земята. Отгоре се монтира капак, в който се въвежда електрическият кабел за захранване на потопяемата помпа.

При силни студове студът ще проникне вътре в кладенеца по обсадната тръба. Затова, ако зимните температури паднат под -20 °C, препоръчваме да покриете кладенеца за зимата с елови клонки, слама или да го изолирате по друг начин.

Единственото, но значително предимство на адаптера пред кесона – евтинията. Недостатъци: сложност при обслужване на оборудването, слаба защита от механични повреди на електрическия кабел, по-малко надеждно окачване на помпата (тя се държи не на въже, а само на водопроводната тръба).

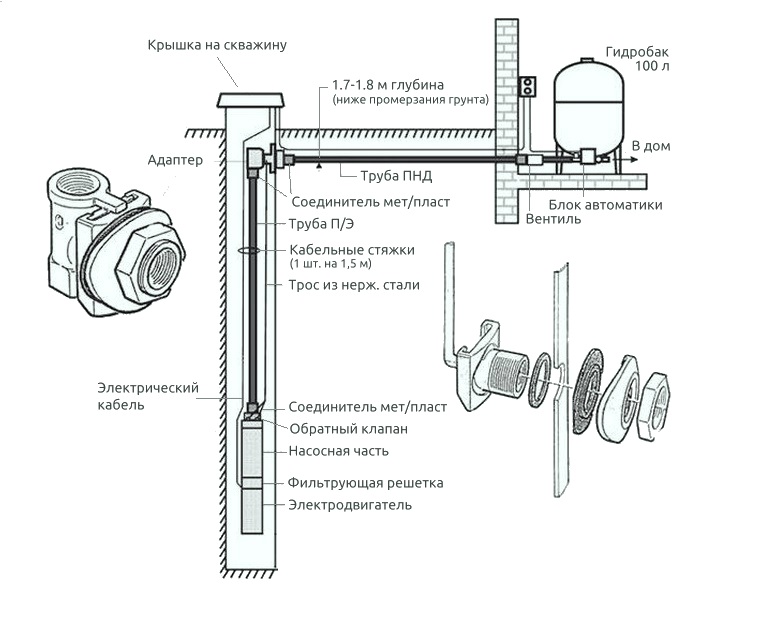

Обустройване с помощта на сондажен адаптер. И адаптерът, и водопроводната тръба трябва да се намират под дълбочината на замръзване на почвата.

И да, оборудването за водоснабдяване може да бъде инсталирано само в къщата. Можете да монтирате адаптера самостоятелно, но ще ви трябва специален ключ с дълъг накрайник, известна техническа сръчност и доста търпение.

В заключение ще кажем, че „евтиният и сърдит“ сондажен адаптер наистина е евтин. Въпреки това не винаги може да бъде приложен и не осигурява същото ниво на защита на източника и дълготрайност като кесона.

Съвети за обзавеждане на сондаж

Надяваме се, че от казаното по-горе в общи линии е ясно как можете да обустроите сондаж със собствените си ръце.

Позволяваме си да дадем на читателите няколко полезни съвета:

• Ако нивото на подземните води в участъка е високо и се намира над дълбочината на замръзване на почвата, по-добре е защитното помещение да се разположи на повърхността, а не под земята. Или да се използва адаптер.
• В къща с целогодишно обитаване се старайте да разполагате водоснабдителното оборудване в основната сграда: много място, топло и сухо. Удобно е за обслужване, техниката ще издържи по-дълго.
• Оборудването за къща със сезонно обитаване е по-добре да се разположи в подземен кесон. Неотопляемата къща ще замръзне, а в кесона ще се запази положителна температура. Между другото, не трябва да забравяте да източите водата за зимата в вилната къща, ако в нея не живеят повече от седмица.
• В проблемни почви (надигащи се, с включения от трошен камък с остри ръбове, в пясъци) водопроводната тръба от къщата до кесона или адаптера е желателно да се води в защитна обвивка. Електрическият кабел пък винаги да се поставя в защитна тръба от ПНД.
• Свързването на хидравличното оборудване към системата е по-добре да се прави чрез спирателни вентили с разглобяеми съединения. При необходимост ще бъде лесно да се обслужи или замени.
• Не забравяйте, че независимо от типа оборудване в схемата за свързване трябва да влизат възвратен клапан след помпата и филтър за грубо почистване пред хидроакумулатора.

Освен всичко друго, в процеса на експлоатация е необходимо да се следи за нивото на налягане в пневматичния елемент на мембранния резервоар. Да се проверява ежемесечно, при необходимост трябва да се докачва.

Изводи и полезно видео по темата

Най-накрая видеоклипове, които нагледно показват процеса на обустройване на източник на подземна вода.

Видео #1. Процес на самостоятелно изграждане на изолиран кесон от бетонни пръстени и въвеждане на водопровода в къщата:

Видео #1. Икономично обустройване на сондаж – самостоятелно инсталиране на сондажен адаптер:

Правилното обустройство на източник за индивидуално водоснабдяване гарантира отлично качество на водата и ще ви отърве от проблеми с ремонта и периодичната поддръжка на сондажното оборудване.

Поканваме желаещите да разкажат за личен опит в обустройството на сондаж в извънградски парцел да оставят коментари в разположения по-долу блок. Тук можете да споделите полезни сведения по темата и да зададете въпроси.
