Сондаж със собствени ръце без оборудване: как самостоятелно да устроите източник на вода

За да организирате на парцела източник на собствена питейна вода, можете да поканите бригада и да платите за услугите. Но за умел майстор кладенец със собствени ръце без оборудване – това е напълно постижима задача.

Процесът ще отнеме доста време и ще изисква усилия, но ще позволи да спестите много пари. Откъде да започнете и какви инструменти могат да бъдат полезни за пробиване? За всичко това ще поговорим в нашата статия. Също така ще разгледаме видовете кладенци, които могат да се изградят със собствени сили без специално оборудване.

Видове водозахватни изработки

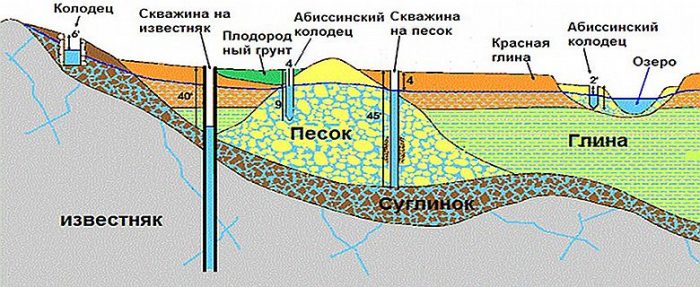

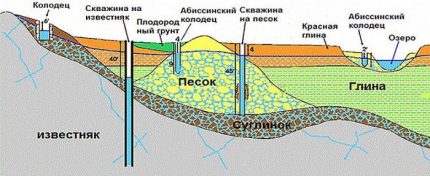

В зависимост от дълбочината на залягане на водата се различават три вида кладенци:

• на варовик, често е напорна, т.е. артезианска;
• на пясък, тя е безнапорна или филтърна;
• абисински кладенец или кладенец-игла – опростен вид кладенец върху пясък.

Артезианските съоръжения се считат за недостъпни за самостоятелно пробиване. Те залягат дълбоко, повече от 40 метра, висока е вероятността да се наложи да се преминат доста твърди слоеве. Без мощен сондажен станок и оборудване не може. Такива кладенци дават много вода, често се поръчват на обща сметка за няколко парцела наведнъж.

Филтърните кладенци – най-разпространеният вариант. Водоносният слой заляга в пясъчни хоризонти. Дълбочината на пробиване ще бъде около 20-40 метра. Вода такова съоръжение дава обикновено достатъчно, за да покрие нуждите на средно семейство и да обезпечи стопанството.

Типът на кладенеца зависи от неговата дълбочина и характера на залягане на водоносния слой. Най-често се изгражда филтърен кладенец, който е по-производителен от абисинския кладенец и не толкова скъп като артезианското съоръжение.

Абисинските кладенци – това е вариант за тези, които са имали късмет с водоносния слой, залягащ близо до дневната повърхност. В почвата се забива дълга тръба с остър накрайник. Отгоре се поставя помпа или колонка.

Такова съоръжение дава не твърде много вода, поради което понякога се правят два или три кладенци.

Подготовка на мястото и оборудването

Преди началото на работата трябва да изберете:

• място и тип на кладенеца;
• метод на пробиване;
• диаметър на обсадната тръба;
• помпено оборудване;
• инструменти за изпълнение на работите.

Най-добре е да започнете с разговор с най-близките съседи, които вече са изградили сондаж. От тях можете да разберете приблизителната дълбочина на водата, особеностите на почвата и т.н. Няма да е излишно да попитате дали са останали с инструменти за пробиване, които можете да заемете.

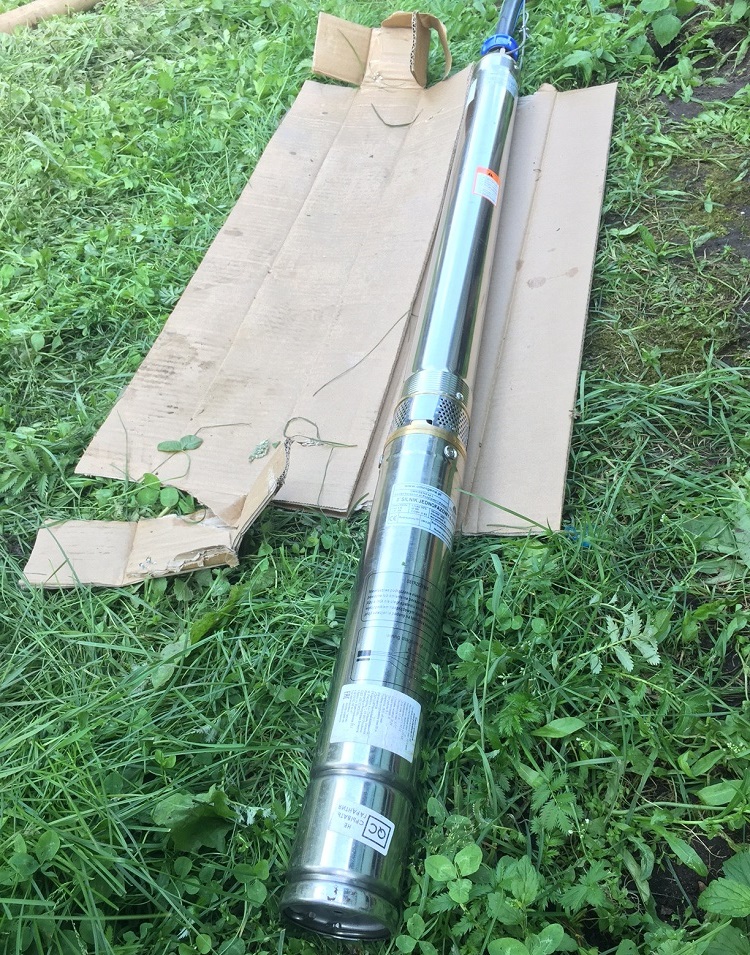

Потопяемата помпа се избира според размерите на обсадната тръба, дебита на сондажа, нуждата от вода и други показатели. Този момент трябва да се обмисли още преди началото на пробиването, за да не е твърде тясно съоръжението за оборудването.

Типът на сондажа ще стане ясен след такъв разговор. Най-вероятно това ще бъде вариант „върху пясък“. Мястото се определя от санитарните норми. Трябва да направите водоизточника по-близо до къщата и колкото се може по-далеч от изгребната яма, септичната яма, животновъдните помещения и т.н. Абисинският кладенец понякога се поставя дори в мазето на къщата.

Диаметърът на обсадната тръба и помпеното оборудване трябва да се избират едновременно. За най-ефективни се смятат потопяемите помпи. Разликата между диаметъра на устройството и стените на обсадната тръба трябва да бъде поне 5-10 мм.

Инструменти и методи на пробиване

За да се извлече почва от шахтата, предназначена за изграждане на сондажа, се използват шнеков бур или желонка. Бурът се върти, желонката се хвърля отгоре надолу. Понякога тези методи се редуват, за да се преминат скали с различен състав и свойства.

Свързаните почви, към които спадат глинестите почви (суглинки) и песъчливите глини (супеси), се пробиват с шнек или с куха тръба – стъкло (стакан), а несвързаните – пясъци, чакъл, речни камъни (галечник) се преминават с желонка, тъй като с шнек те не могат да се извлекат.

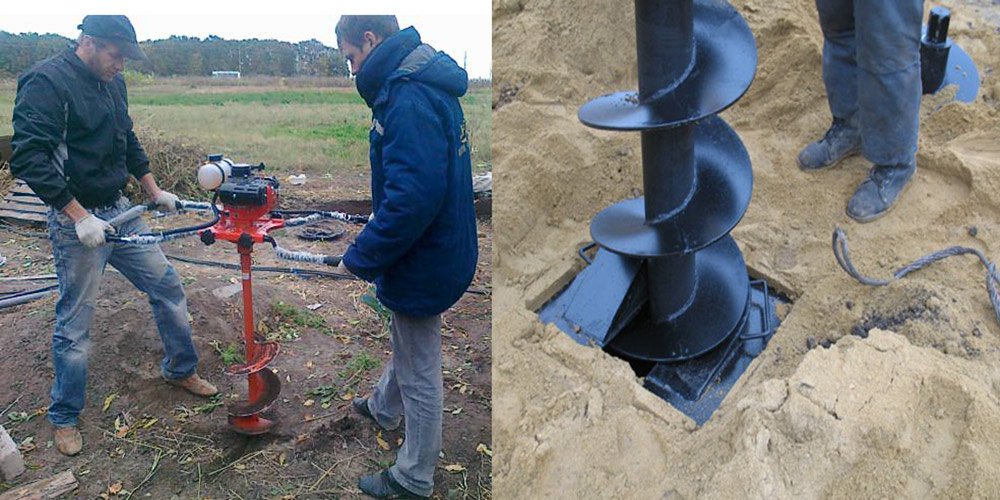

Шнековият бур се върти, като се задълбочава с около половин метър, след което се изважда на повърхността, освобождава се от почвата и отново се спуска в шахтата. Желонката се хвърля няколко пъти надолу към забоя, за да се напълни вътрешното ѝ пространство с почва, изважда се, почиства се и след това се продължава ударно-въженото пробиване.

С желонка може да се извършва и така нареченото хидропробиване. Принципът на работа е същият, но в забоя се подава струя вода под налягане. Тя размива почвата, а желонката оформя цилиндрична шахта за обсадната тръба, която се монтира едновременно с пробиването. Сместа от вода и почва се изпомпва от помпа.

Шнековият бур се използва при създаването на филтърни сондажи, като се наставят щанги. Това е ефективен инструмент за преминаване на различни почвени слоеве.

Вода може да се използва и при шнековото пробиване, когато се налага да се преминат трудни участъци. Водата се излива в шахтата, почвата става по-мека и е по-лесно да се пробива и извлича. При хидропробиването съществува опасност от внасяне на замърсявания в сондажа. Този момент трябва да се има предвид, когато настъпи времето за промивка и разлюляване на съоръжението.

Използват се различни видове бурове, например:

• змеевик, особено ефективен върху глинести почви;
• бур-ложка, подходящ както за пясък, така и за глина;
• бур-долото, полезен за твърди слоеве.

Може да се купи готов бур, градински или рибарски, важното е да е достатъчно здрав и да съответства по размер на обсадната тръба. Промишлените изделия обикновено позволяват правене на отвори 40-50 мм.

Ако това не е достатъчно, можете да направите инструмента самостоятелно. За целта части от стоманен диск се заваряват под подходящ ъгъл към стоманен прът. Краищата на диска трябва да се заточат. Лъжичният инструмент се прави от навит стоманен лист или от парче тръба.

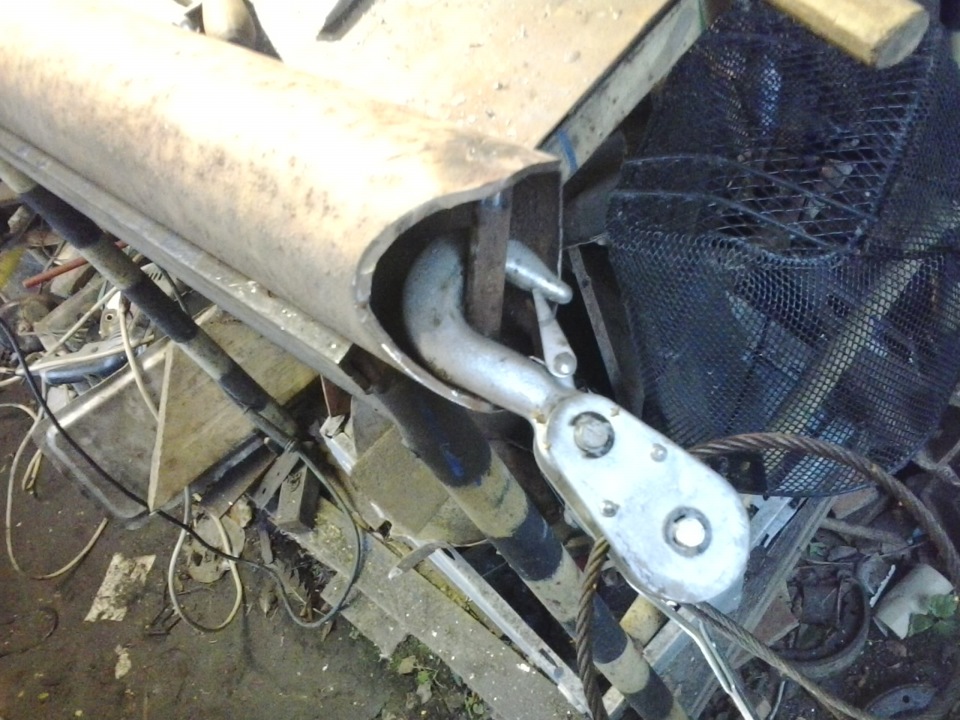

Да се направи желонка за сондаж не е трудно, подходящо е парче метална тръба с остър ръб. Клапан на шарнир или с топка се прави за леки почви или пясъци.

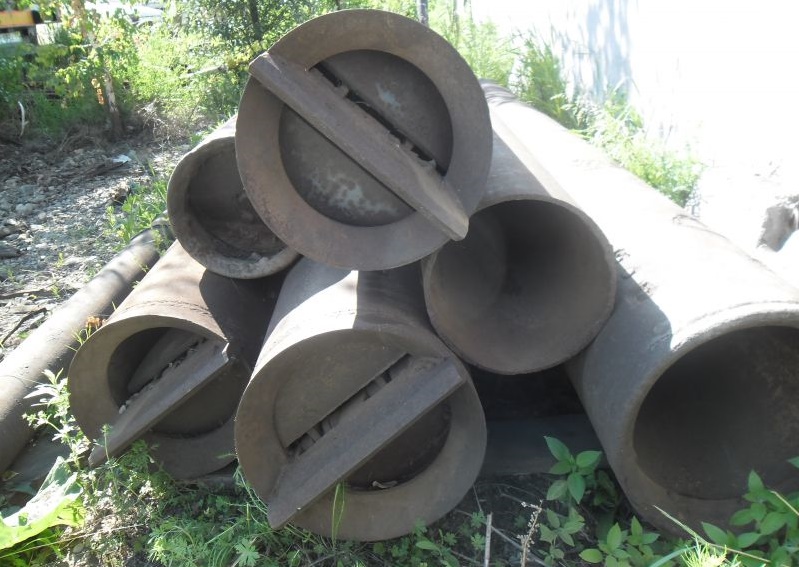

Желонките биват различни видове: с клапан във вид на топка, с притискателен клапан и изобщо без клапан. Последните са уместни на плътни пластове.

Почвата се набива вътре в тялото и не изпада от него, затова клапан тук не е нужен, по-актуална е острата кромка отдолу.

Размерите на желонката трябва да бъдат умерени, за да се врязва достатъчно силно в почвата при падане, но да не е прекалено трудно да се изважда.

По дължината на такъв инструмент се правят тесни прорези. В тях е удобно да се вкарва прът, за да се освободи кухината от лепкавото съдържание.

Тринога, лебедка, сондажни щанги

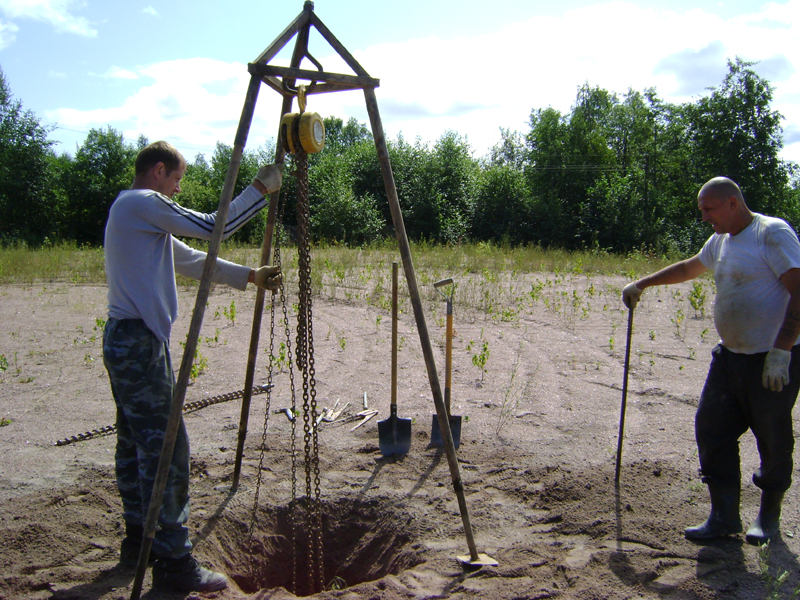

Най-често за самостоятелни сондажни работи се използва триног. Такова съоръжение може да се купи или да се направи от метални греди, дървени греди и т.н.

То трябва да бъде достатъчно голямо, за да могат под него да се движат свободно двама души, и достатъчно здраво, за да издържа теглото на оборудването, напълнено с разрушена скала.

Триног с блок и лебедка може значително да облекчи сондажните работи. С помощта на такова приспособление е удобно да се повдига инструмент на повърхността.

В горната точка на тринога се поставя блок, през който се пуска въже, прикачено към лебедката. С помощта на такова оборудване ще бъде много по-лесно да се изважда оборудването от шахтата, за да се освободи от почвата. По-добре е да се използва лебедка с електромотор.

Сондажните пръти се прикрепят към бура и постепенно се удължават. Използват се елементи със заключващо или с резбово съединение. То трябва да е надеждно, за да не се скъсат прътите при извличане на почвата на повърхността.

За шнека също е необходима тринога, ще е необходима още и водеща конструкция от обсадни тръби, за да може инструментът да се движи строго вертикално. За наставяне на щангите и разглобяване на сондажната колона за извличане на сондажния снаряд също ще е необходима тринога или метална рамка.

Работата е по-добре да се извършва от двама или трима души. Пробиването на сондаж самостоятелно е по-трудно. За да се ускори процесът на шнеково сондиране, някои използват електробур с мощност от 1 kW.

Интересен вариант може да бъде и използването на малогабаритна сондажна инсталация. Такова устройство струва скъпо, но при желание може да се наеме. На нашия сайт има подробна инструкция за изработка на сондажна инсталация със собствени ръце.

Инструкции за изграждане на кладенец

Ще разгледаме как да изградим сондаж от безнапорен тип и сондаж-игла, разполагайки само с подръчни материали.

Вариант #1 — пробиване на кладенец “върху пясък”

За да се пробие сондаж, се изпълняват следните основни операции:

1. Изкопава се яма с размери приблизително метър или метър и половина.
2. Монтира се тринога.
3. Закрепва се лебедка.
4. Поставя се бурът и се задълбочава приблизително с половин метър.
5. Извлича се инструментът и се почиства от пръстта.
6. Продължава се сондирането, като постепенно се добавят сондажни щанги.
7. При необходимост бурът се сменя с длето или желонка.
8. Работите се извършват до откриване на водоносен слой.
9. Сондирането продължава до появата на водоупорен слой.
10. Извършва се раздвижване на сондажа, като се промива с помощта на помпа.
11. Спуска се помпеното оборудване и се обустройва оглавникът.

Просторна яма на първия етап се изкопава, ако за обустройството на оглавника се предвижда изграждане на кесон. В други случаи може просто да се пробие шурф приблизително на метър дълбочина, за да се зададе посоката на конструкцията. След това може да се продължи работата както с бур, така и с желонка.

Шнекът е най-добре да се върти под натоварване. Това се прави от двама души: първият завърта щангата, като я държи с регулируем гаечен ключ, а вторият нанася удари с чук по щангата. Върху сондажните щанги трябва да се нанесе маркировка, която ще помогне да се разбере колко пръст е премината и кога е време да се извади инструментът на повърхността.

Когато пръстта стане мокра, трябва да се продължи сондирането, за да се достигне по-плътен водоупорен слой. Но обсадната тръба не трябва да опира в него; ако е паднала твърде ниско, трябва да се повдигне, така че ръбът ѝ да е приблизително в центъра на водоносния слой.

За да бъде сондирането ефективно, трябва да се използва подходящ инструмент:

• за глинести почви е по-добре да се вземе спирален бур, ще подхожда също стъкло или лъжичен инструмент;
• на пясъците е за предпочитане желонка и бур във формата на лъжица, работата ще върви по-бързо, ако се допълни с вода;
• твърдите слоеве се разбиват с длето, плоско или кръстовидно;
• на пясъчни зидове добро решение е използването на желонка с клапан;
• чакълестите пластове е удобно да се разбиват с длето, а след това да се изваждат с желонка; тук също може да бъде уместно използването на сондажен разтвор.

След като обсадната тръба е монтирана, трябва да се спусне филтърната колона надолу. Може да се купи такава конструкция или да се направи самостоятелно. Върху част от обсадната тръба се нанася перфорация, а отгоре тази част се покрива с филтърна мрежа. Филтърът защитава водата и помпата от пясък.

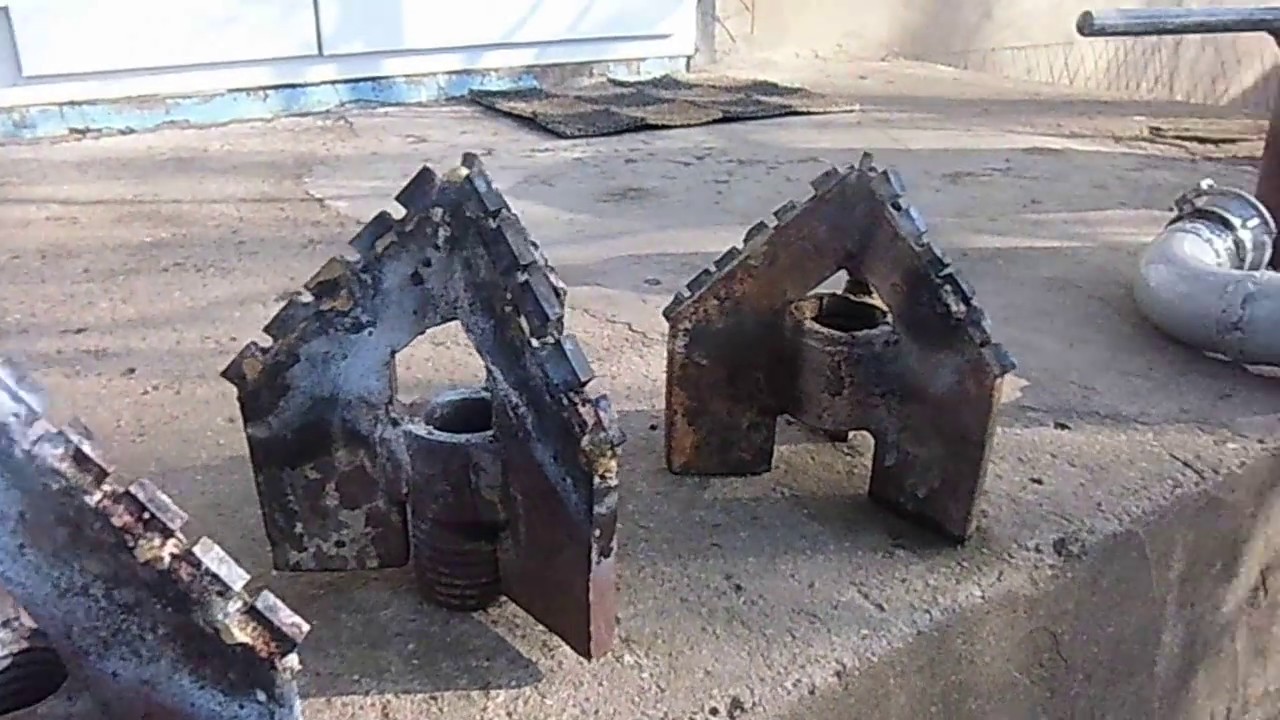

За разрушаване на скални почви се използва бур-длето. Разбитата скала след това се извлича с помощта на лъжичен бур, желонка или друг подходящ инструмент.

Обсадната тръба се поставя едновременно с пробиването, независимо от това с какъв снаряд е пробивана почвата. Едновременно сондажът се промива: подава се струя вода вътре и върналата се от забоя кал се отвежда в изкопан до сондажа зумпф.

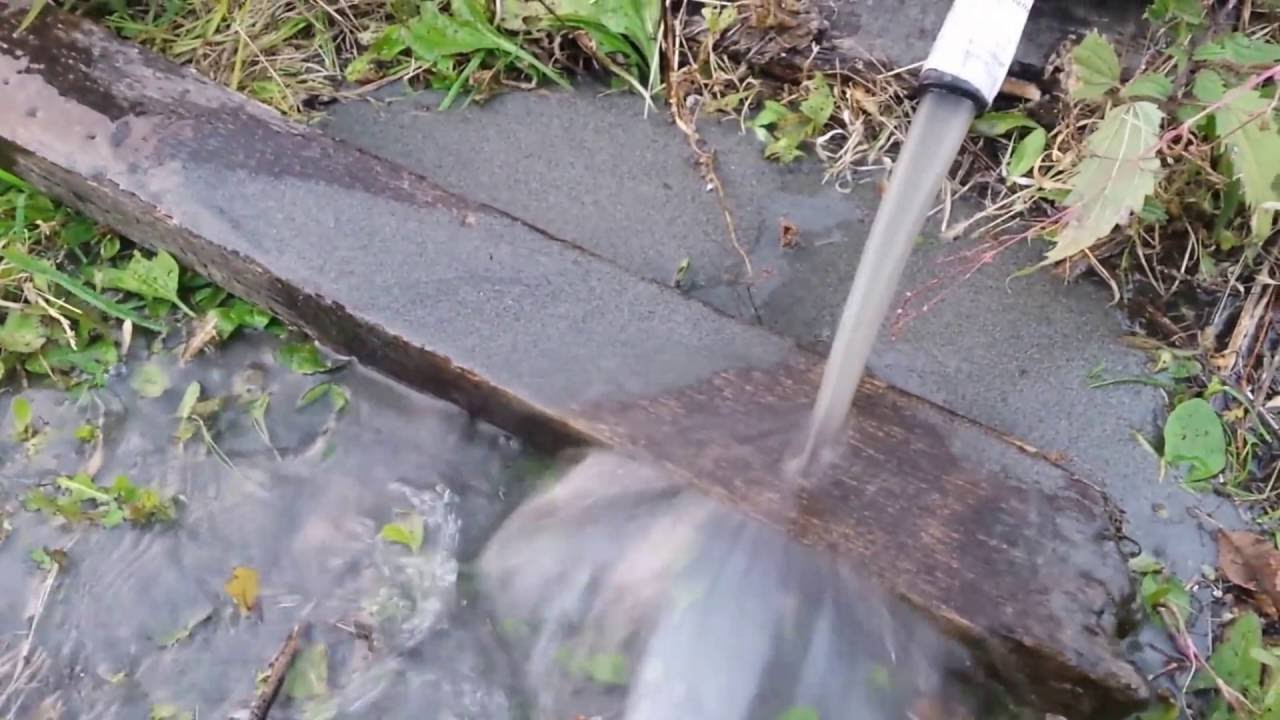

Сега се извършва разработване на сондажа, т.е. изпомпва се голямо количество вода от него, докато се получи чист поток. Процедурата може да се изпълни с помпа, като преди това се почисти забоят с желонка.

Не си струва да се взема за разработване потопяем модел, предназначен за чиста вода. Трябва да се използва оборудване, способно да помпа вода с голямо примесване на пясък и глинести частици.

След приключване на пробиването трябва да се промива сондажът, докато се получи устойчив поток чиста вода. Три до пет дни след началото на активната експлоатация трябва да се вземе проба вода за анализ.

Алтернативен вариант – евтина помпа, която лесно се ремонтира, например “Малыш” или “Ручеек”. Понякога се налага да се използват няколко помпи, тъй като поради повишеното натоварване устройството може просто да изгори. Ако на обекта няма електричество, може да се използва ръчна помпа.

След това остава да се спусне помпеното оборудване надолу, да се обустрои оглавникът и да се свърже маркучът към водопровода.

Вариант #2 — създаване на абисински кладенец

Създаването на такова съоръжение се извършва принципно различно, тук не е нужно да се изважда почва. Тясна тръба, предварително снабдена с филтър и остър накрайник, просто се забива в земята, докато се появи вода. Тази тръба ще стане обсадна колона.

Абисинският кладенец може да се пробие ръчно, без използване на лебедка с въжета за преместване на бабката, но това е много трудоемък вариант.

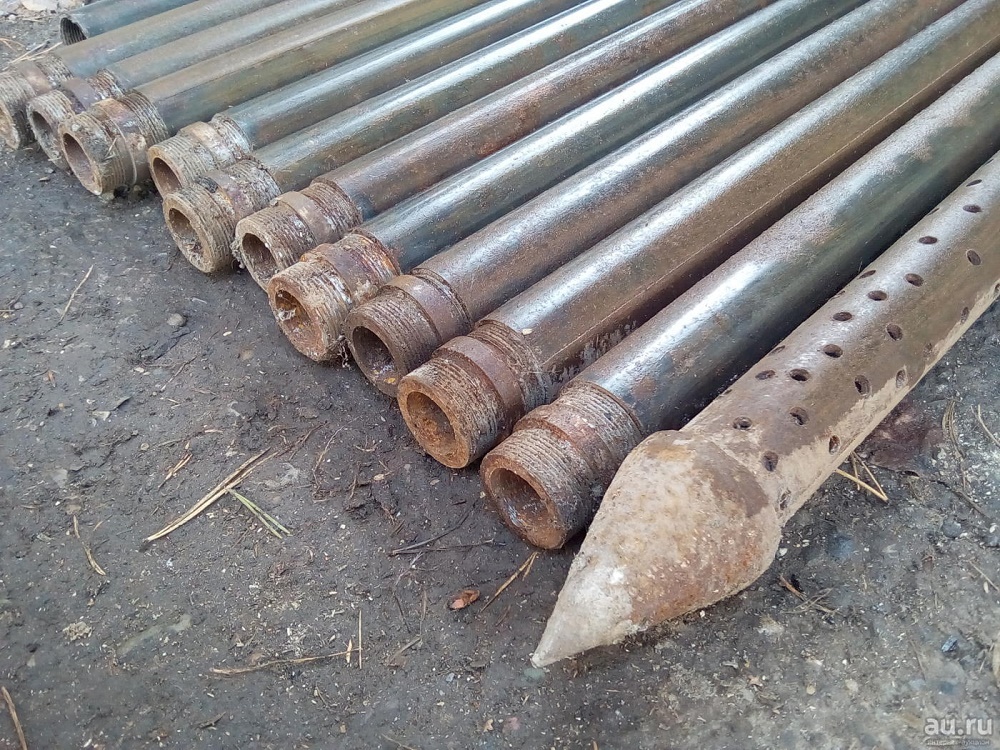

Може да се купи готов комплект или да се направи самостоятелно. На първата тръба в сондажната колона се прави перфорация и тази част се обвива с тел или се обтяга с мрежа. Между следващите тръби и този филтър трябва да се постави обратен клапан.

Може лесно да се направи от диафрагма и стоманено топче. Към долния край на филтъра трябва да се заварява конус. Диаметърът му се прави малко по-голям от този на тръбата, за да се предпази конструкцията от повреди по време на придвижването в дебелината на почвата.

Готовата тръба се забива в земята, като постепенно се увеличава дължината ѝ с помощта на сондажни щанги. Те се закрепват с винтове или се заваряват. Свързването трябва да бъде много надеждно. Разбира се, не трябва да се удря директно по горната част на тръбата, тъй като това ще я повреди.

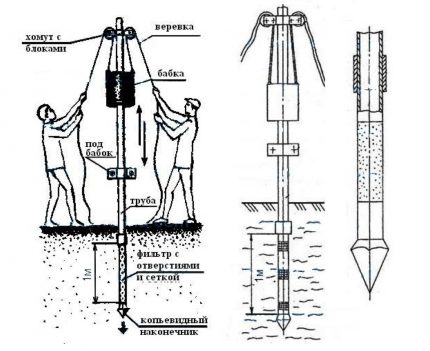

За изграждане на абисински кладенец ще е необходима тръба с филтър и заострен накрайник, която може да се купи или да се направи самостоятелно. Звеното с филтъра се забива първо, след което стволът се удължава със следващите тръби-елементи.

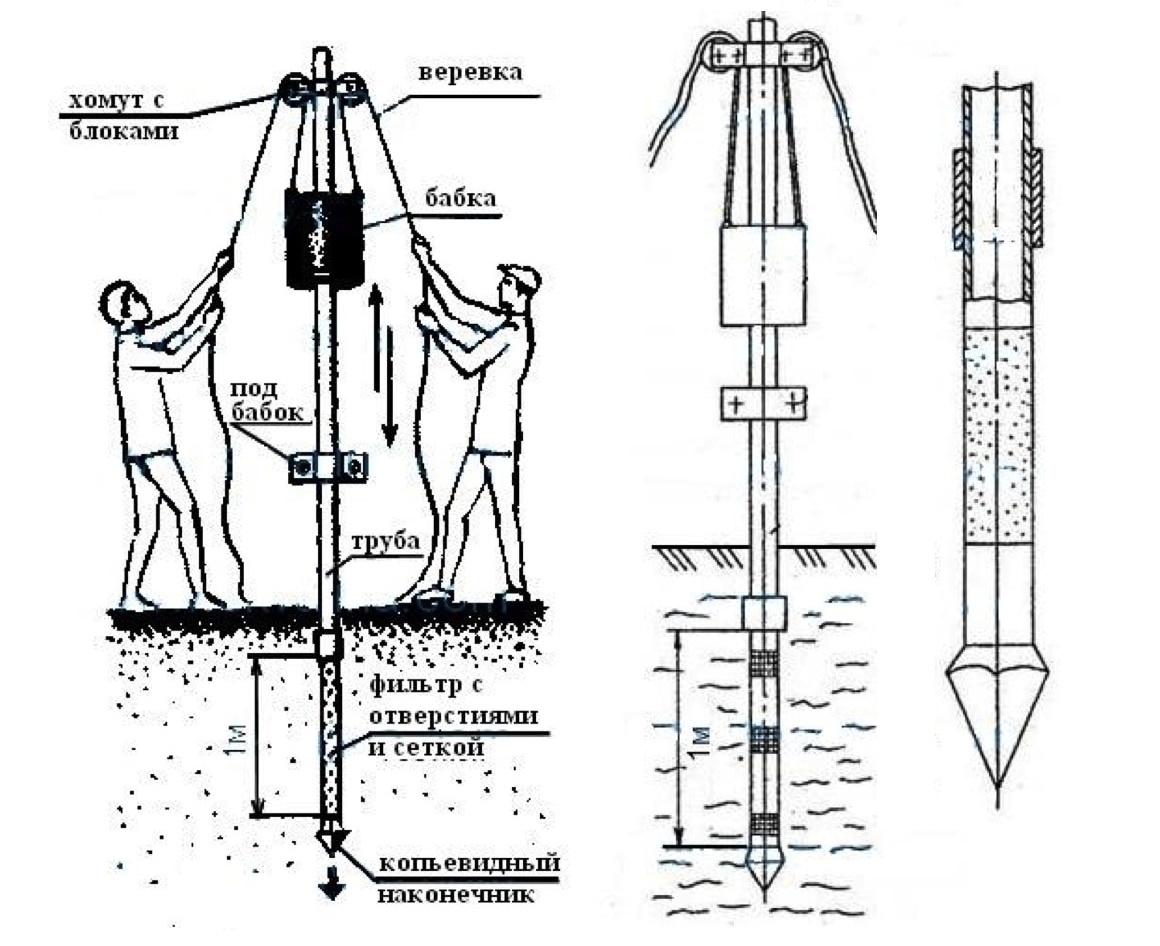

Затова, след като тръбата с иглата е монтирана вертикално, към нея се прикрепва подбабок. На тази платформа се поставя бабката – стоманен или бетонен товар с отвор за тръбата. В горната част на тръбата трябва да се постави блок. През него се прекарват два въжета, които се закрепват към бабката.

Сега трябва да се повдигне бабката с помощта на лебедка и да се хвърли надолу, като се повтаря тази операция, докато подбабокът, закрепен на тръбата, достигне нивото на земята. След това се присъединява сондажна щанга, преместват се подбабокът и блокът, а след това отново се хвърля бабката.

Когато в тръбата се появи вода, това означава, че филтърът е навлязъл във водоносния слой, работата може да се счита за завършена. Тръбата се отрязва, поставя се електрическа или ръчна помпа. Подбабокът може да се остави, той ще бъде полезен, когато абисинският кладенец се запуши и ще трябва да се извлече иглата от почвата за почистване или ремонт.

На нашия сайт има подробна инструкция, описваща технологията на изграждане на сондажна игла.

Изводи и полезно видео по темата

Самостоятелно сондиране с желонка:

Създаване на сондаж ръчно със свредло и щанги:

Как да направите абисински кладенец:

Да създадете сондаж самостоятелно е трудно, но е възможно. Всеки случай на сондиране е индивидуален, не може да се предскаже точно как ще се държи съоръжението по време на работа и в процеса на експлоатация.

Но при спазване на технологията може да се осигури на участъка водоизточник, който ще служи няколко десетилетия.
