Сондаж за вода със собствени ръце: правила за обустройство + анализ на 4 популярни метода на сондиране

Осигуряването на парцела с вода е първата задача на неговия собственик. Колкото по-грандиозни са плановете за благоустрояване на вашата територия, толкова по-остро ще се усеща липсата на водоснабдяване. Водата е необходима за изпълнение на строителни работи, за градината, която възнамерявате да създадете, и за собствените ви ежедневни нужди.

Ако сондажът за вода е направен със собствени ръце, мечтата за водоснабдяване не само ще се сбъдне, но и ще позволи значителни икономии. Ще ви разкажем по какъв начин е най-добре да се извърши пробиването и какъв снаряд ще е необходим на самостоятелните майстори. Като вземете предвид нашите съвети, вие без особени проблеми ще оборудвате собствен водоизточник на парцела.

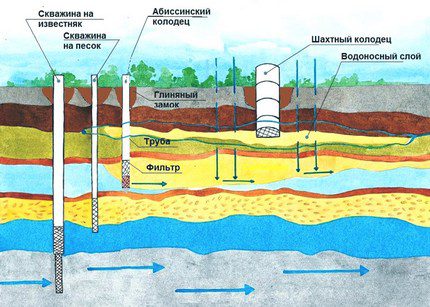

Основни видове сондажи за вода

Съществуват няколко реални начина за добив на животворна влага, за които ще ви разкажем. Има няколко технологии, които могат да се използват за самостоятелен добив на вода на крайградски парцел.

Ще трябва да изберете подходящия вариант сами, тъй като той зависи от ландшафта на местността, както и от техническото оборудване, финансите и уменията, с които разполагате. Нека разгледаме основните сондажни конструкции.

Трудно е да се даде предпочитание на една конкретна конструкция: всяка има своите предимства и недостатъци, поради което изборът зависи от ландшафта на местността и от възможностите на собственика на парцела.

Тръбен абисински кладенец

Ако на вашия парцел има извор, то обустройването на кладенец е отличен вариант за добив на вода. Шахтата на това съоръжение ще играе ролята на акумулатор за течност. Ако изворът е достатъчно активен, до 2 кубически метра вода винаги ще бъдат на ваше разположение.

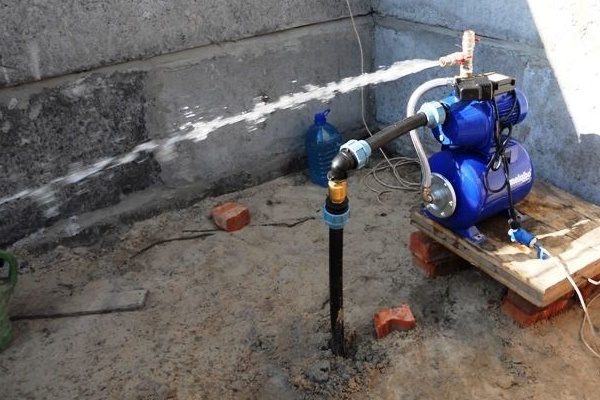

Абисинският сондаж – това по същество е същият кладенец, но тесен и дълъг. Благодарение на това, че дължината му може да бъде приблизително 8-12 метра, във водата, която го пълни, не попадат замърсявания от повърхността на почвата.

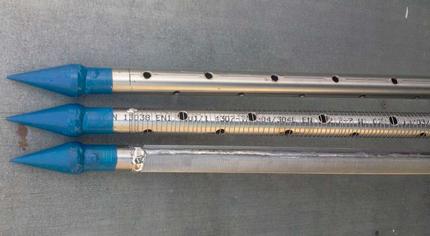

Абисинският кладенец често наричат сондаж-игла, защото тръбата, забита в земята при създаването на това съоръжение, наистина наподобява игла.

Следният видеоклип ще ви запознае с технологията за пробиване и изграждане на игловиден кладенец, известен още като абисински кладенец:

Сондаж за пясък (филтърен)

Задълбочаването на тази конструкция с 15-30 метра се извършва по всякакъв начин: шнеков, ударно-въжен, колонков. Стените на кладенеца се формират с помощта на тръба с диаметър средно 100 – 180 мм.

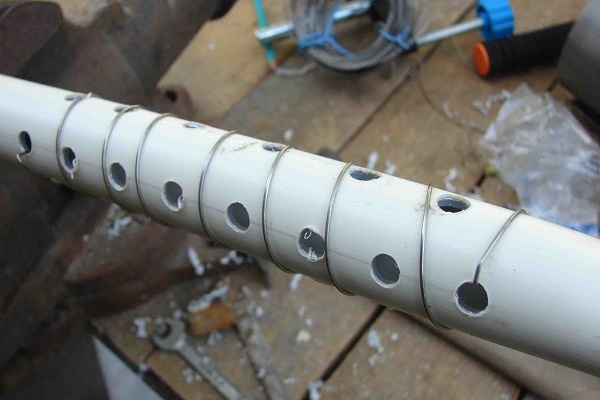

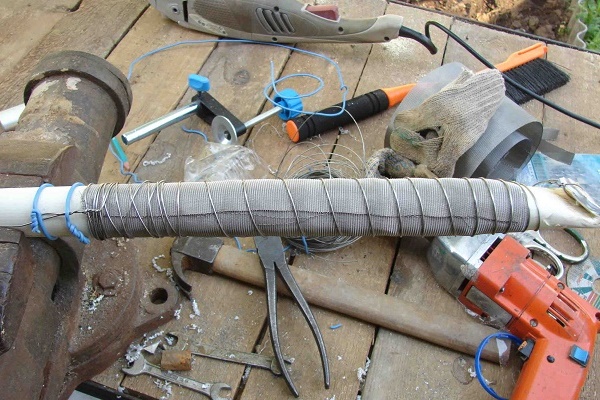

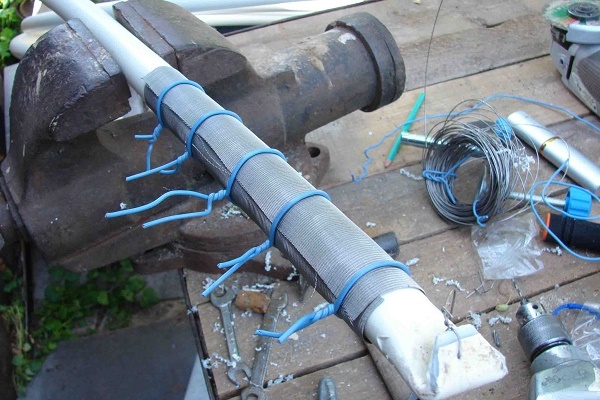

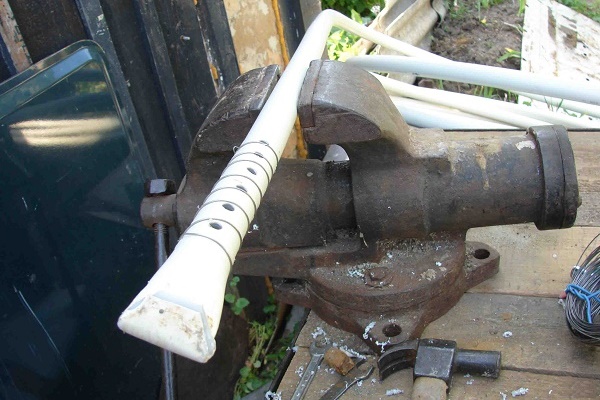

Задълбоченият край на кладенеца е оборудван с филтър. Като филтър се използва мрежа от неръждаема стомана, която се заварява или споява към първото звено на обсадната колона преди потапянето ѝ в едър пясък с примес от чакъл.

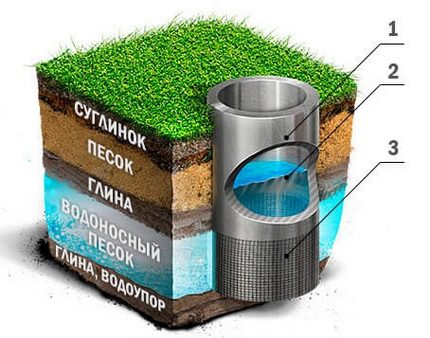

Така схематично може да се представи конструкцията на кладенеца „в пясък“, където под номер 1 е обсадната тръба, под номер 2 – статичното водно ниво, а под номер 3 – филтърът от мрежа

Такава конструкция може да задоволи нуждите от вода на малка селска къща с две водоразборни точки. Ако експлоатацията на съоръжението е сезонна, то ще издържи около пет години. При постоянна употреба може да се разчита на 15 години водоснабдяване.

Когато кладенецът все пак се затине, може да се опита да се промне. Ако реанимационните мерки не дадат желания ефект, ще трябва да се пробие нов ствол. Той се разполага до предишния.

Артезиански сондаж без филтър

Това съоръжение не се нуждае от филтър. Такъв кладенец може да достигне дълбочина 100 и повече метра. Водата, добивана с помощта на такова съоръжение, се съдържа в пукнатини на варовик. Течността, натрупана в тях чрез кондензация, може да бъде не само кристално чиста, но и минерализирана.

Слабата минерализация е приемлива за ежедневна употреба. Ако добиваната вода по своя състав принадлежи към минералните води, то тя не може да се използва за битови цели.

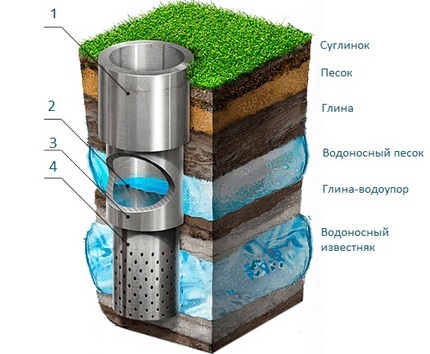

Схема на артезиански кладенец: 1 – кондуктор, 2 – статично водно ниво, 3 – междинна колона, 4 – експлоатационна колона с перфорация

Трудно е предварително да се определи дълбочината на кладенеца, който ще трябва да се пробие в търсене на вода. Може само приблизително да се ориентирате, като разговаряте със съседите на парцела и разберете от тях какви параметри имат подобни съоръжения на техните територии.

Почвените слоеве са неравномерно разположени, така че получената информация все пак не може да се счита за точна за вашия парцел. Поради тази причина обсадните тръби се закупуват с оглед на корекция на получените данни.

Как е устроен типичният сондаж?

Ако не се спираме на нюансите, същността на устройството на воден кладенец за селска къща е една: това е дълга тясна вертикална шахта, достигаща до дълбочината на залягане на водата. Стените на шахтата са укрепени с обсадни тръби. Кладенците се различават един от друг по ширина, дълбочина и допълнителни устройства, които повишават тяхната производителност и надеждност.

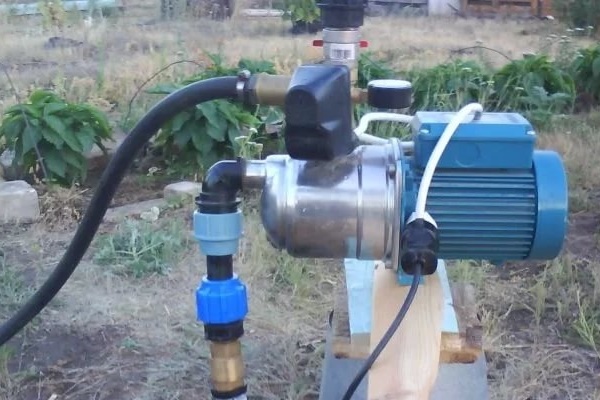

Освен обсадната тръба, кладенците се оборудват с техника за принудително повдигане на течността и нейното разпределение. За да изберете правилно помпеното оборудване и акумулационния резервоар, трябва да знаете характеристиките на кладенеца, най-важните от които са неговата дълбочина и дебит.

Дебитът на кладенеца е показател за неговата производителност: максималният обем течност, получен за единица време. Изчислява се в кубични метри или литри на час или денонощие.

Функции на обсадните тръби

Обсадните тръби са основен елемент на кладенеца. Обсаждането се извършва с помощта на отделни отсечки, споени, заварени или завинтени една за друга. Особено внимание трябва да се обърне на равния им диаметър: цялата конструкция трябва да създава права и равна колона.

Ако обсадните тръби имат външна резба, звената се свързват с муфи, поради които диаметърът на проходката се увеличава.

Обсадните тръби са необходими, за да:

• при пробиване на кладенеца да не се получи срутване на шахтата;
• стволът да не се запуши по време на неговата експлоатация;
• горните водоносни слоеве да не проникват в съоръжението.

Широко се използват обсадни тръби, изработени от стоманени сплави и полимери (PVC, NPVC, HDPE). По-рядко се прилагат чугунени и морално остарели азбестоциментови изделия. Пространството между тръбата и земята около устието се запълва с бетон, ако шахтата е пробита в рохкави почви или водоносният слой заляга на значителна дълбочина.

Едва след извършване на тази работа се монтира цялото останало оборудване. Понякога по време на експлоатация на кладенеца може да настъпи леко „изтласкване“ на тръбата на повърхността. Това е естествен процес, който не изисква предприемане на допълнителни мерки.

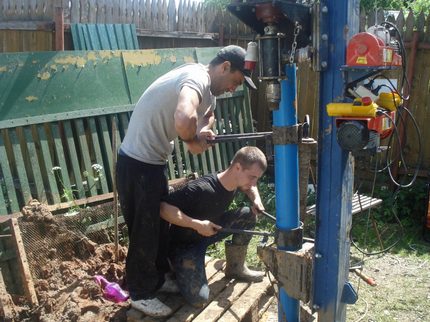

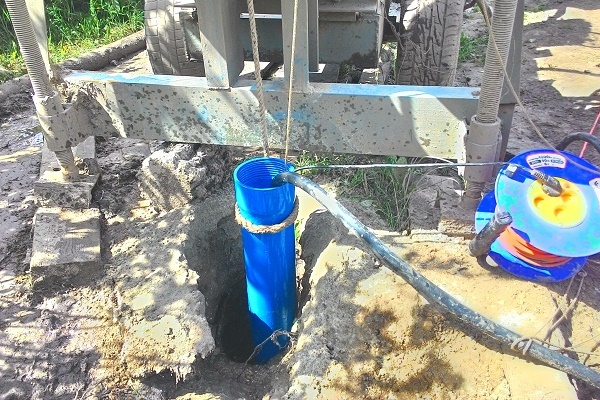

За най-популярни се смятат металните и пластмасовите обсадни тръби с резба. На снимката е показана инсталация на синя обсадна тръба от пластмаса.

Вътрешна тръба с филтър

В ствола на сондажа, изпълнен по схема на двойна обсадна колона, се спуска тръба с филтър. През нейното перфорирано първо звено филтрираната вода ще постъпва вътре в обсадката, а след това ще се извлича от помпата на повърхността.

След като тръбата е монтирана на необходимата дълбочина, е желателно да се закрепи устието ѝ. За тази цел се използва скоба, която да не допусне самоволно слягане на тръбата.

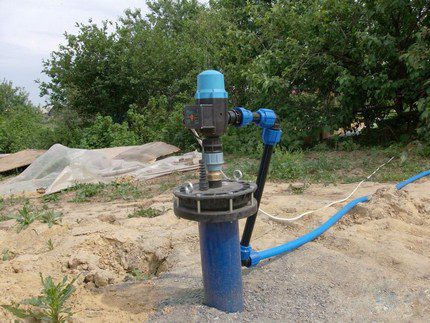

Устройство на оглавника за сондаж

Горната част на обсадната тръба се оборудва с оглавник. Основната конструкция на това устройство е еднаква за оглавници от всякакъв вид. В състава му влизат фланец, капак и гумен пръстен.

Различните видове оглавници се различават един от друг по вида на материала, от който се изработват, и по допълнителните опции.

Оглавниците се произвеждат от чугун и от пластмаса. Това е херметично устройство. То се използва за закрепване на кабела на помпата и за извеждане на водонапорната тръба.

Благодарение на ниското налягане, създавано чрез оглавника в тръбите, се увеличава притокът на вода и, като резултат, дебитът на сондажа.

Кесон, адаптер, пакер

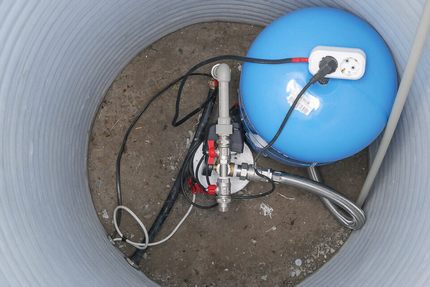

За да не повлияе повишената влажност на работата на уредите, свързани със сондажа, за тях се предвижда специален резервоар – кесон. Изработват го или от метал, или от пластмаса.

Металните кесони, за разлика от пластмасовите, могат да се ремонтират, по-добре са приспособени към климат със значителни температурни разлики. Освен това, изделието от метал може самостоятелно да се сглоби от части, които се продават отделно. Но пластмасовите модели са по-евтини и не ръждясват.

Желаещите да устроят кесон за сондаж собственоръчно на нашия сайт ще намерят подробна инструкция за неговото изграждане.

За да се свърже херметично наземният водопровод и сондажът, ще е необходим сондажен адаптер. Това устройство обикновено се поставя на мястото, където е събрано цялото оборудване, нуждаещо се от защита от вода. Най-често това е техническо помещение. Едната част на адаптера се присъединява към обсадната колона, а към другата част се прикрепва маркучът от помпата.

Метален кесон – скъпо нещо: цената му достига до 400 €, затова може да се купи на части и да се сглоби самостоятелно, което ще направи покупката по-евтина.

Понякога възниква нужда от отделяне на локален участък от дълбок артезиански кладенец, на който например ще се извършват ремонтни работи. За тази цел се използват пакери – уплътнители за кладенци.

Изброените елементи влизат в състава на устройството на кладенеца, оказвайки голямо влияние върху неговата функционалност.

Четири вида пробиване

Може да пробиете кладенец за вода със собствените си ръце по различни начини, за чието изпълнение се използват както чисто мускулни усилия, така и технически средства.

Нека разгледаме най-популярните видове сондиране:

• шнеково;
• роторен;
• колонково;
• ударно-въжено.

Тези технологии се различават помежду си по начините на разрушаване на скалата при изграждане на кладенеца и по методите за извличане на почвата от ствола на съоръжението на повърхността. За прокарване на изработки с прилагане на различни сондажни методи се използва оборудване от различни видове, което се отразява на себестойността и качеството на готовата конструкция.

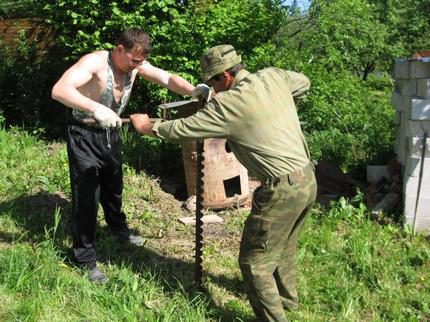

Начин #1 – ръчно пробиване

За ръчно сондиране, извършвано по шнекова, ударно-въжена или комбинирана технология, ще са необходими следните механизми и материали:

• бур;
• лебедка;
• сондажна кула;
• щанги;
• обсадни тръби.

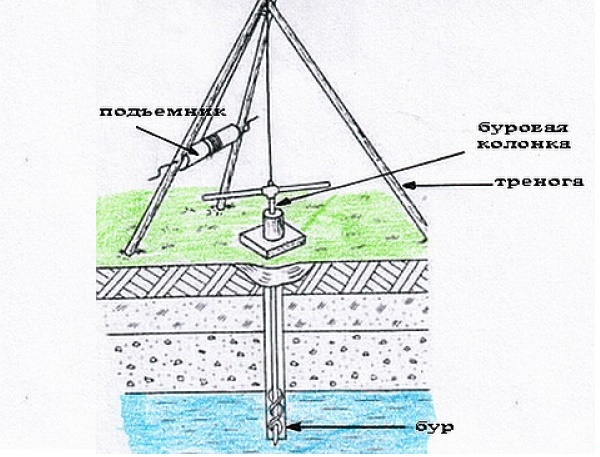

Ако кладенецът, който се предвижда да се изгради, е достатъчно дълбок, ще е необходима сондажна кула. Чрез тази конструкция се извършва потапянето на бура с щангите и последващото му повдигане.

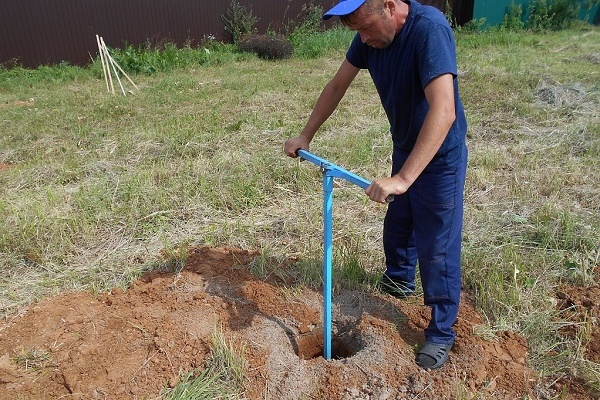

Ако кладенецът е плитък, може да се мине и без кула. В този случай работата с бура се извършва на ръка.

Функцията на сондажните щанги може да се изпълни от тесни тръби, които се свързват помежду си с помощта на резба или специални шпонки. Сондажният инструмент в процеса на сглобяване на конструкцията трябва да се присъедини към най-долната щанга.

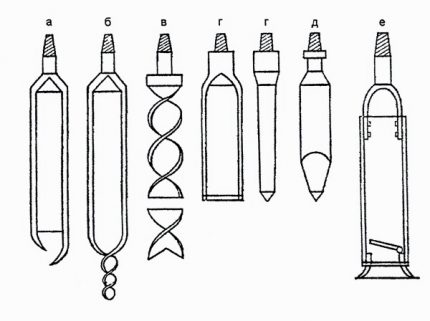

Сондажни инструменти за ръчно сондиране: а,б – лъжични бурове; в – шнеков бур; г-д – сондажни длета; е – желонка

Цялостта на почвата се нарушава от режещите накрайници на бура. Те се изработват от здрава тримилиметрова стомана. Ръбовете на накрайниците трябва да се заточат, като се има предвид, че бурът ще се върти по часовниковата стрелка и ще разрушава почвата в резултат на въртеливо-постъпателно движение.

Първо избираме място за сондиране. В почвата правим вдлъбнатина приблизително на две лопати. Така се изкопава направляващ ориентир за бура. Над обозначеното от нас място на влизане на бура трябва да се монтира кула.

Височината на кулата трябва да съответства на дължината на сондажната щанга: тя трябва да бъде малко по-висока от тази дължина. Само в този случай щангата ще може лесно и просто да се извади след приключване на работата.

Началото на работата няма да ви се стори сложно. Първите навивки на бура влизат доста лесно в почвата. С тази задача може да се справи и един работник. Но при по-нататъшното потапяне в земята, с всяка навивка бурът става все по-тежък и по-бавен.

На този етап на работа вече не може да се мине без помощник. Ако бурът стане трудно да се вдигне на повърхността, той трябва да се завърти обратно на часовниковата стрелка и след това да се повтори опитът.

Ръчното пробиване на кладенци за вода като промишлен метод се използваше сравнително наскоро. И сега е възможно на места, където е трудно да се достави сондажна техника.

Когато последващото задълбочаване на бура срещне значително съпротивление, може да възникне опасност от счупване на оборудването. Затова е необходимо да се опита да се омекоти почвата, като се използва вода.

Работата върви, бурът се придвижва надолу, но не бива да забравяме, че на всеки половин метър от неговото придвижване е необходимо да се освобождава инструментът от почвата, а за това трябва да се вдига на повърхността. Когато инструментът се потопи напълно в почвата до ръкохватката, той трябва да се нарасти със следващата щанга.

Целият процес на пробиване отнема много време, по-голямата част от което се налага да се отделя за вдигане на бура на повърхността и почистването му от почвата. Затова си струва да се използва всеки цикъл възможно най-ефективно, като се старае да се извлече колкото се може повече почва навън.

При извършване на ръчно пробиване на кладенец само в началото работата може да се извършва самостоятелно, по-нататък задължително ще ви е необходим помощник.

Ако слоевете, през които преминава инструментът, се отличават с повишена рохкавост, то възниква опасност от срутване на шахтата на кладенеца в най-неподходящия момент. За да не се случи това, трябва да се използват обсадни тръби, които ще предотвратят осипването на стените на шахтата.

Но ето, състоянието на земята, която излиза на повърхността, се промени: бурът достигна водоносния слой. Остана съвсем малко. След водоносния слой трябва да има водоупорен. Бурът трябва да се потопи до водоупорния слой, за да постъпва в кладенеца максимално количество вода. Максималната дълбочина, която се постига чрез метода на ръчно пробиване, е от 10 до 20 метра. Именно на тази дълбочина, най-често, се намира първият водоносен слой.

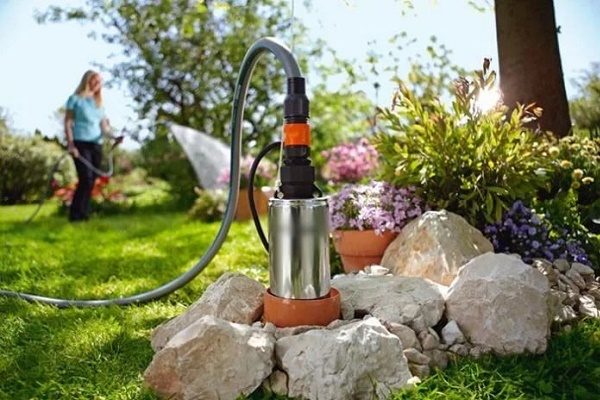

Първа на повърхността се вдига мръсна вода, която се изпомпва с ръчна или потопяема помпа. За промиване на кладенеца е достатъчно да се извадят само няколко кофи кал. Ако чистата вода не бърза да замени мръсната, трябва да се пробие още един или два метра.

Както и всяка друга работа, ръчното пробиване може да се модернизира, като се използват хидропомпа и електробормашина. Такава работа може да се извършва дори без помощници. Целият процес на пробиване може да се види в този видеоклип.

Начин #2 – бюджетно шнеково пробиване

Смята се, че именно шнековото, а не ротационното сондиране е най-простият и финансово достъпен вариант за устройство на воден кладенец. Именно прилагането на шнековия метод е заложено в повечето съвременни малогабаритни сондажни инсталации.

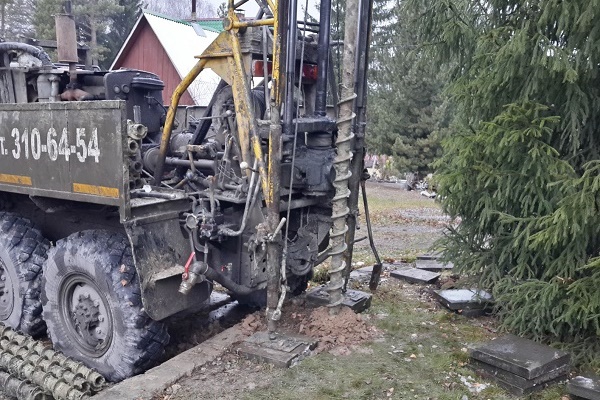

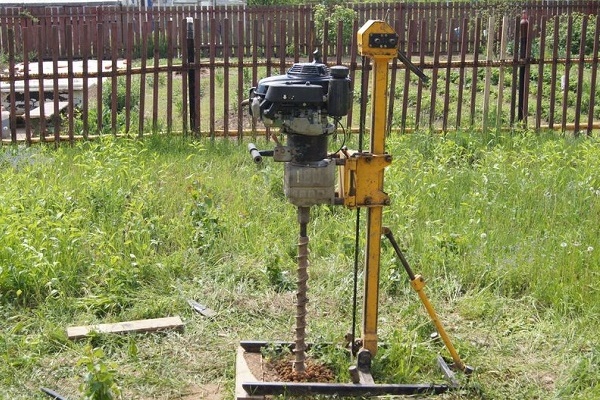

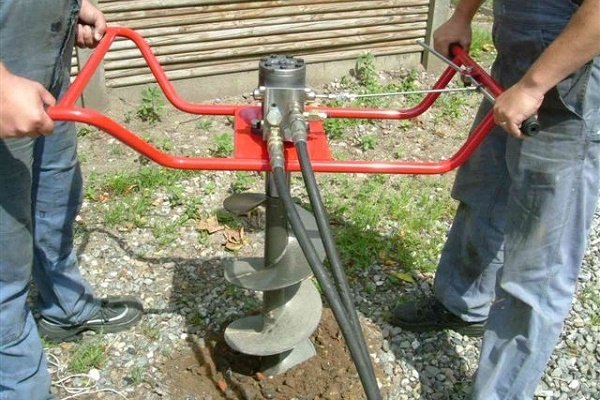

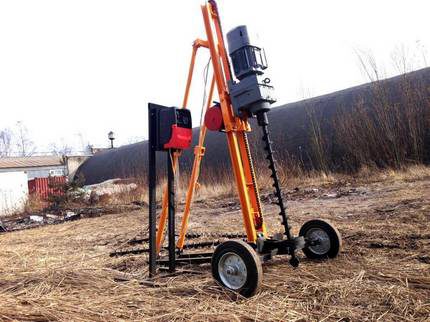

Шнековото сондиране може да се извършва с помощта на такава мобилна инсталация, която може лесно да се транспортира до мястото на експлоатация

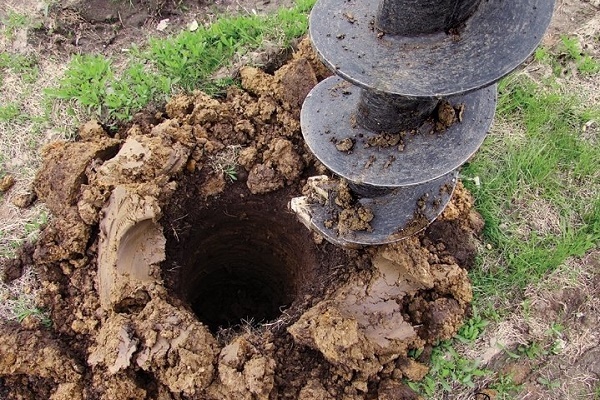

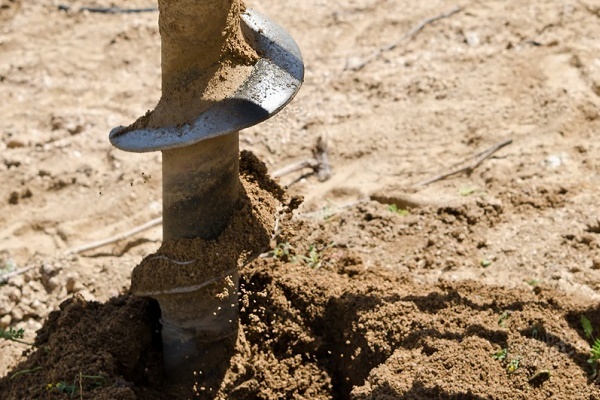

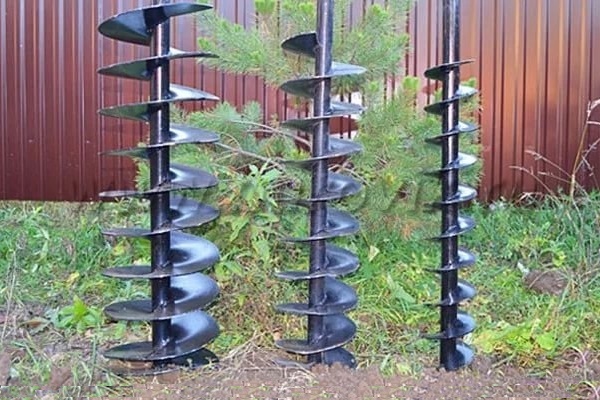

Шнекът е известният на всички Архимедов винт. Тези, които поне веднъж са виждали как рибарите пробиват дупка за подледен риболов, разбират за какво става дума. По аналогичен начин се създава и плитък, до 10 метра, кладенец. В процеса на работа не се използва нито сондажен разтвор, нито вода, с помощта на която в други случаи се промива инструментът.

Ако се обърнете за помощ към специализирана организация, то най-вероятно те ще използват в работата си оборудване за шнеково сондиране, което лесно се транспортира и широко се прилага.

Особеност на този вид работа е, че тя може да се извършва не на всички видове почва. С помощта на шнека не могат да се преминат скални скали или плувни, но върху сухи и меки седиментни почви този метод се е доказал отлично. При извършването на тази работа трябва да се обърне внимание на защитата на шахтата от замърсена вода от повърхността на почвата.

Начин #3 – роторно пробиване (за скални скали)

Ако трябва да се изгради сондаж в скалисти почви, за създаването му се използва роторен метод на сондиране. В основата му е прилагането на специална сондажна тръба, която наподобява обърната с дъното нагоре тънка чаша с трошащо почвата шарошечно длето по долния ръб.

През кухината на тръбата преминават комуникации, използвани при сондирането. Хидравличната инсталация създава натоварване върху длетото, което пробива път в скалата. Допълва натоварването масата на колоната тръби.

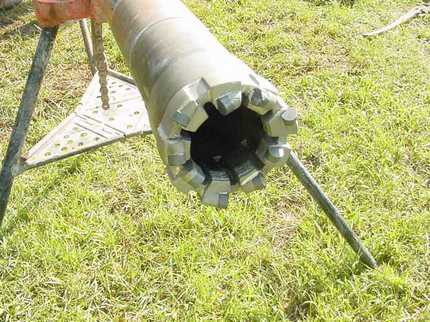

При роторно сондиране на кладенец скалата се разбива с такова длето, което може да преодолява по пътя си дори сериозни препятствия

Почвата от кладенеца се измива с помощта на сондажен разтвор, който се подава в тръбата по един от двата възможни метода:

• Директно промиване. Разтворът се изпомпва в тръбата с помощта на помпа, след което изтича през пръстеновидното пространство заедно със скалата.
• Обратно промиване. Разтворът попада в тръбата гравитачно, а от пръстеновидното пространство той заедно със скалата се изпомпва с помпа.

Смята се, че обратното промиване е по-ефективно от директното: с негова помощ се постига по-голям дебит на кладенеца благодарение на по-качественото отваряне на водоносния хоризонт. Но за осъществяването на този метод на промиване е необходимо да се приложи скъпоструващо оборудване, което се отразява на увеличението на разходите за работата. Директното промиване ще излезе по-евтино от обратното.

Начин #4 – ударно-въжено пробиване

Ако искате да получите кладенец, който ще ви служи до 50 години, и разполагате с достатъчен запас от време, сили и нерви за осъществяване на замисленото, то изберете ударно-въжения метод на сондиране. Ще трябва да работите дълго. Ще се пробивате бавно, но сигурно към желаната цел.

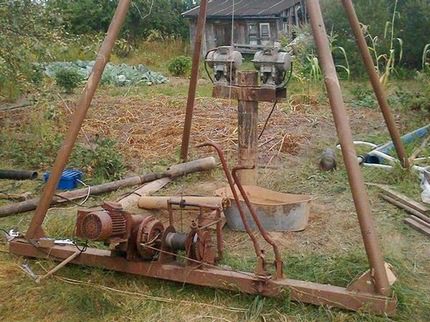

Тази ударно-въжена конструкция се състои от станина, желонка и ударен патрон, който се изработва от дебелостенна тръба и отговаря за самия процес на сондиране

В основата на процеса стои прилагането на специфичен сондажен снаряд – желонка. Това е отрез от дебелостенна тръба с дължина от 1 до 2 метра с топчест или венчелистчест клапан в долната част. В горната част на тръбата се изрязва “прозорче” за извличане на почвата, върхът се оборудва с ухо за въжето.

Желонката, вързана за въже, прехвърлено през блок, се хвърля свободно на забоя. Падайки надолу, тя разрохква почвата и я захваща с клапана. Процесът се повтаря няколко пъти преди извличането на желонката от ствола. Извлечената от кладенеца желонка се освобождава от почвата: обръща се и се изтръсква през отвора.

Този метод за пробиване на шахта се смята за много трудоемък, но ефективен. Освен това наситените с вода пясъци и рохкавите седиментни скали могат да бъдат извлечени от сондажа само чрез ударно-въжен метод. При желонирането не се използва сондажен разтвор, благодарение на което не може да бъде объркана с появилата се в сондажа подземна вода.

Благодарение на високата трудоемкост този метод превъзхожда по цена ротационния. Освен това, ако целта е да се премине по-далеч от първия водоносен хоризонт, ще трябва да се понесат разходи за изолиране на шахтата от водоносите, които са разположени по-горе.

За това се използват допълнителни обсадни тръби. Освен увеличаване на разхода на материали, расте и обемът на работата, която изпълняват специалистите. Затова такова съоръжение ще струва скъпо.

Още информация за това как да пробиете водоприемна сондажа без оборудване можете да получите, като се запознаете с представената от нас статия.

Изводи и полезно видео по темата

Клипът нагледно ще представи процеса на ръчно пробиване на сондаж с монтиране на обсадната тръба и филтъра в обсадната тръба:

Всеки вид сондаж за вода има своите предимства и собствени недостатъци.

Сега, след като получихте представа за видовете сондажи, тяхното устройство и методите на изграждане, ще ви бъде по-лесно да направите избор в полза на една или друга конструкция, въз основа на особеностите на вашия парцел и собствените си финансови възможности.

Ако ви се е случвало да пробивате сондаж със собствените си ръце, разкажете ни колко сложен или прост беше процесът в изпълнението. Моля, пишете коментари в разположения по-долу блок. Задавайте въпроси, споделяйте впечатления, публикувайте снимки по темата на статията.
