Как правилно да се инсталира адаптер за сондаж със собствени ръце: най-добрата алтернатива на кесона

Едно от задължителните условия за непрекъсната работа на автономното водоснабдяване е защитата на комуникациите от заледяване през зимния период. Този проблем може да бъде решен чрез отвеждане на системата под опасното за нея ниво на замръзване на почвата, както и чрез свързване на тръбата, идваща от кладенчовата помпа, чрез адаптер.

Ще ви разкажем какво представлява това устройство, с какви предимства се отличава в сравнение с изграждането на кесон. Ще научите как да инсталирате правилно адаптер за кладенец със собствени ръце, как да го свържете към тръбопровода и на каква дълбочина. С помощта на нашите съвети ще можете да го поставите самостоятелно без проблеми.

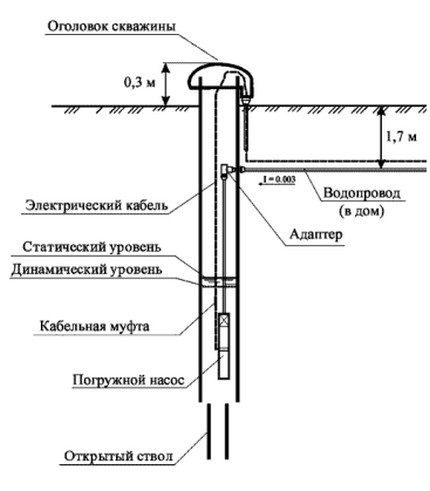

Обустройство на кладенец с помощта на адаптер

Монтажът на кладенчов адаптер е най-евтиният начин за отвеждане на водата, който не изисква топлоизолация на тръбопровода при полагането му под нивото на замръзване на почвата.

При правилно извършен монтаж на такива съоръжения като шахта и кесон, не е необходимо да се защитават тръбите от замръзване. В същото време се осигурява възможност за достъп за извършване на ремонт на ствола на кладенеца и помпата.

Конструктивни особености на устройството

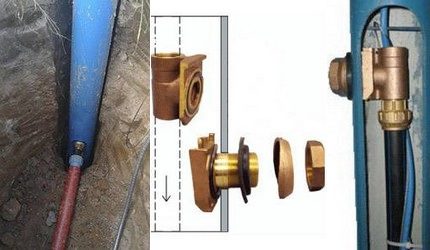

Кладенчовият адаптер представлява специално устройство. То осигурява херметично въвеждане на тръбите, подаващи вода, през обсадната колона при обустройство на незамръзващ водопровод. По същество адаптерът представлява ъглов съединител.

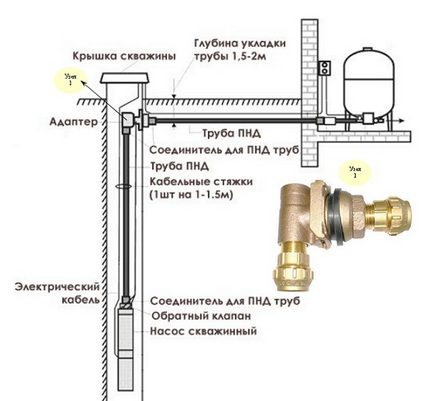

Принципът на работа на адаптера се състои в това, че той пренасочва водата, издигаща се нагоре по шахтата на кладенеца, към тръбопровода, водещ към къщата, който е разположен под нивото на замръзване на земята.

Въпреки че кладенчовите адаптери имат доста проста конструкция, оборудването на кладенеца с тяхното прилагане е свързано с много особености. Тази специфика до голяма степен определя експлоатационния срок на хидротехническото съоръжение.

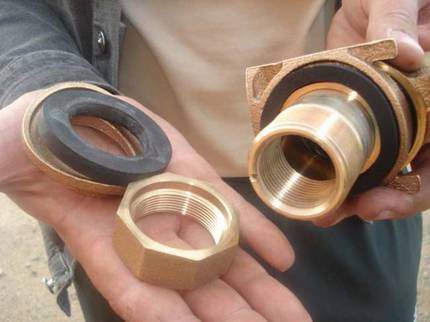

Основните елементи на адаптера са външната и вътрешната част.

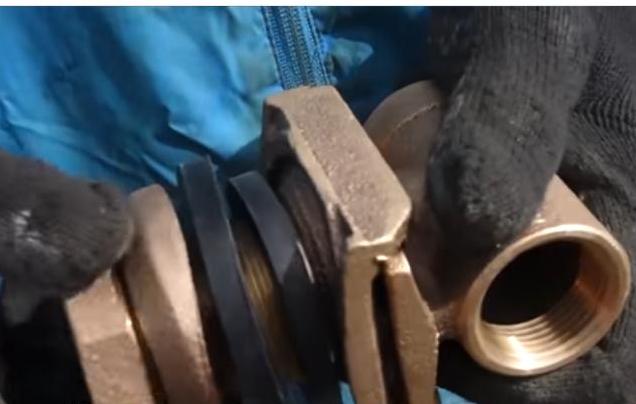

Вътрешна проточна част

Външно тази част на устройството наподобява тройник. Едната му страна е глуха. Тя е оборудвана с техническа резба, необходима за свързване на двете части на адаптера. Другата част се присъединява към тръбата, водеща към дълбочинната помпа. Централният клон на тройника е оборудван с втората половина на общото съединение от конструкцията «ластовича опашка».

Обратната страна на държателя е оборудвана с пръстеновиден канал, предназначен за гуменото уплътнение, както и с издатини за притискане на клина на отговорната част.

Монтажът ѝ се извършва в отвора на обсадната тръба, като се фиксира с накитна гайка, оборудвана с уплътнителен пръстен.

Гумените уплътнители са предназначени за уплътняване на сондажа срещу проникване на подземни води. Първият уплътнител се поставя на вътрешната повърхност на равнината на държателя, вторият – между външната стена и накитната гайка.

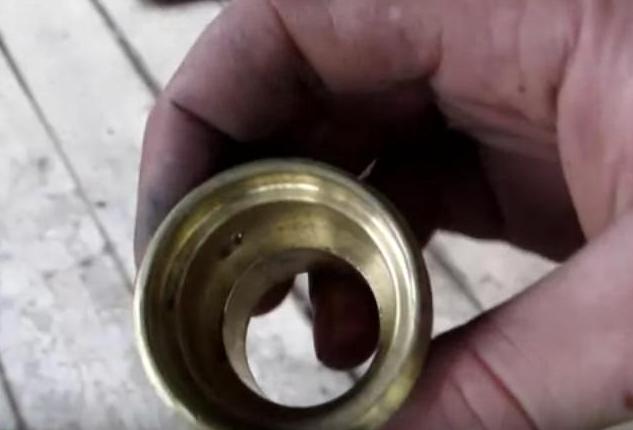

Външна ответна част

Това е компактен резбов патрубок. Той се свързва към ПНД тръбата и към изходящия патрубок на помпата, а с основната част се свързва чрез прокарване на специален прът в клиновидните плъзгачи. Освен клина, тя е оборудвана с пръстеновиден канал и два шуцера с вътрешна резба.

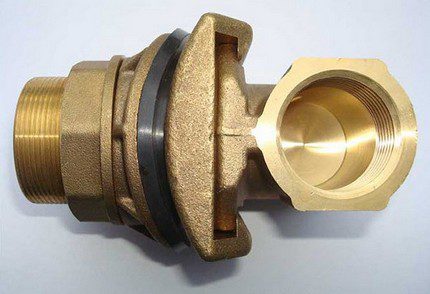

Основната особеност на устройството е здравото свързване на външния и вътрешния елемент, наречено «ластовича опашка».

Благодарение на такова конструктивно решение се получава херметично свързване на вертикалния и хоризонталния участък на водопровода с последващото им извеждане навън през обсадната колона.

Междинният елемент нипел, който представлява единна конструкция с държателя, е предназначен за свързване на водопровода към помпата.

Предимства и недостатъци на “адаптерната” технология

Технологията за оборудване на сондаж с помощта на адаптер е достойна алтернатива на инсталирането на кесон. И причина за това са редица безспорни предимства, които притежава сондажният адаптер:

• Достъпна цена. Цената на адаптера е многократно по-евтина от кесона, благодарение на което широк кръг от клиенти могат да си позволят да закупят и инсталират устройството на своя парцел.
• Простота на монтажа. Той не предполага използване на заваръчно оборудване и наличието на умения на заварчик у изпълнителя. Земните работи се извършват до минимум – само покрай свързвания клон на водопровода. С инсталирането на сондажния адаптер може да се справи дори начинаещ майстор.
• Висока херметичност на системата. Звената на адаптера прилягат изключително плътно едно към друго. Уплътнителният пръстен на устройството е напълно способен да издържи налягане на системата от 7-8 атмосфери. Конструкцията, предвиждаща разглобяване на проточната част на устройството вътре в обсадната тръба, дори при наличие на теч ще осигури работата на устройството.
• Голяма носеща способност. В зависимост от дебелината на стените на устройството и материала на изработка, всички участъци на резбата на адаптера са способни да издържат свързаните комуникации и потопяемата помпа, чието общо тегло достига от 200 до 800 kg.
• Естетически качества. Благодарение на възможността за скрит монтаж, кладенецът, оборудван с адаптер, на участъка почти няма да бъде забележим. Това е особено актуално за собствениците, които се страхуват от кражба на помпата.

Благодарение на високата херметичност на устройството, то може смело да се използва при изграждане на система на участъци с характерна за междусезонията повърхностна вода, както и разположени в непосредствена близост до подземни комуникационни линии.

Инсталирането на адаптер е безспорен вариант в случай на нередовно използване на кладенеца и „замразяване“ на хидротехническото съоръжение за продължителен период.

Но, както всяко устройство, много полезният инструмент не е лишен от недостатъци. Например, при неговото инсталиране на кладенческия адаптер не е възможно да се осигури бърз достъп в случай на необходимост от ремонтно-профилактични работи.

Гарантиране на херметичността на съединяването на частите на кладенческия адаптер е възможно само при условие на профилактична обработка на външните и вътрешните уплътнения, както и навременната им смяна.

Например, външното уплътнение, което контактува директно със земята, се износва след експлоатация в продължение на 2-3 години. А за извършване на тези работи се налага да се изкопае котлован, което не винаги е възможно.

Инсталирането на адаптер ограничава възможността за свързване на допълнителни източници на водоснабдяване от кладенеца, например за поливане на участъка.

Месингът и други сплави на метали, използвани при производството на евтини адаптери, по време на експлоатация се окисляват. В резултат на това в местата на съединяване често се отбелязва заяждане на части, което усложнява процеса на извличане на помпата.

По тази причина специалистите съветват да се закупуват адаптери, изработени от бронз, неръждаема стомана и специализирани „хранителни“ сплави. Тези устойчиви на окисление метали ще служат изправно от 20 до 50 години.

В страните от Европа днес използват само адаптери, изработени от хранителни сплави, като DZR или Sanitary Brass. Но местните ГОСТ-ове допускат използването на неръждаеми, бронзови и месингови устройства поради факта, че площта на съприкосновение на техните елементи с водата е нищожно малка.

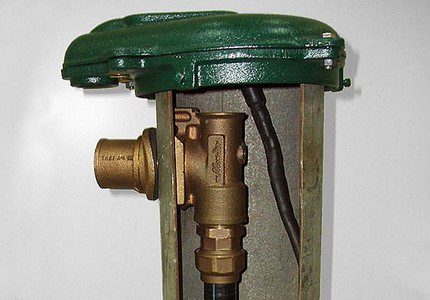

Друго уязвимо място е съединението на адаптера с водоотвеждащата тръба и маркуча, на който е монтирана помпата.

Основната причина за възможното разхерметизиране на съединенията на конструкцията е, че свързващите елементи са изработени от различни материали.

Свързващите елементи на системата реагират различно на въздействието на температура и влага, а също така имат различен период на износване и стареене. Затова специалистите съветват по възможност тръбата, водеща от сондажа до къщата, да се направи от неръждаема стомана.

Инструктаж за оборудване на кладенеца с адаптер

Монтирането на сондажния адаптер на обсадната тръба може да се извърши както в новоизградено хидротехническо съоръжение, така и в вече монтирано.

Адаптерът, прикрепен към стената на обсадната тръба, заема определено място вътре в нея. Затова напречното сечение на обсадната тръба трябва да бъде с 20-25 мм по-голямо от диаметъра на използваната помпа.

Стъпка #1 – подготовка на необходимите материали

За извършване на работите ще е необходим набор от инструменти:

• щекова лопата;
• разводен ключ;
• метални колчета;
• биметална коронкова фреза.

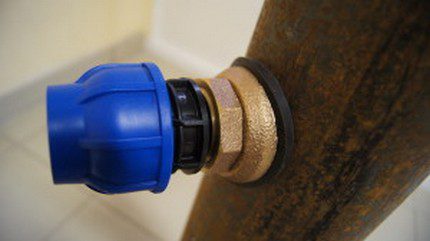

Предварително трябва да се закупи неутрална водоотблъскваща смазка, с която ще трябва да се обработят местата на врязване преди заравяне в почвата.

При избора на смазка се ръководете от състава ѝ, така че компонентите на уплътнителя да не реагират с гумата и по време на експлоатация да не я разядат.

От материалите трябва да се подготвят още:

• адаптер;
• снемател;
• ФУМ лента;
• силиконов уплътнител;
• съединителни фитинги.

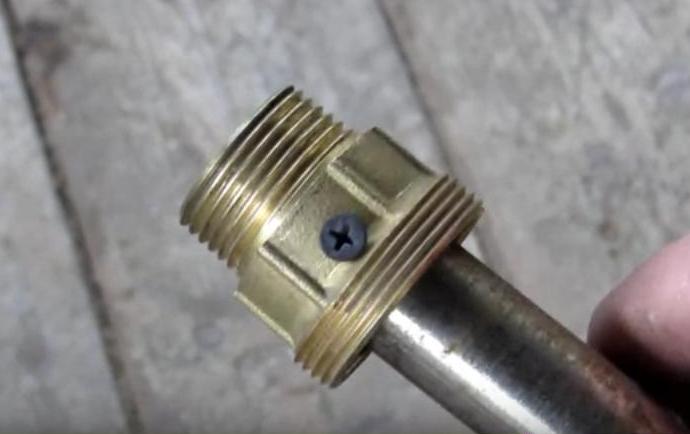

Снемателят представлява стоманена монтажна тръба с необходимия размер, оборудвана с резба в края. Той ще е необходим както за монтаж, така и за демонтаж на адаптера в случай на ремонтни работи.

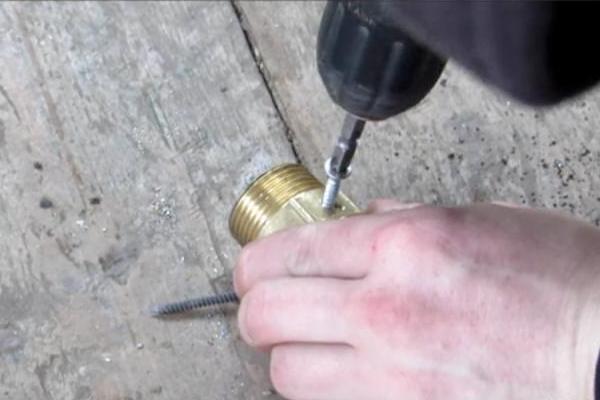

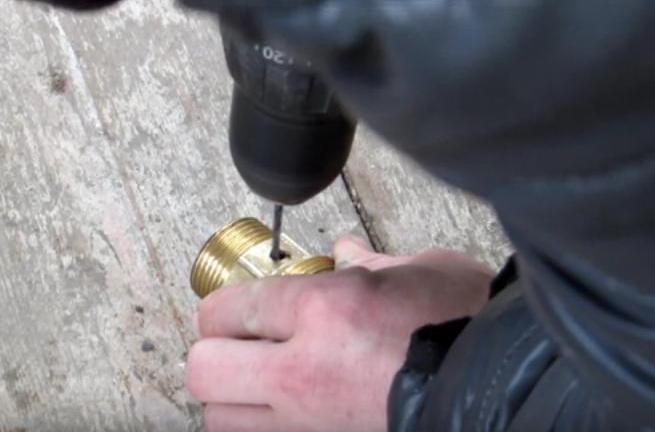

Закупеният адаптер преди започване на работа трябва да се приведе в състояние, подходящо за предстоящия монтаж. За целта от него трябва да се отстрани производствената смазка, а със силиконов уплътнител да се обработи уплътнителният пръстен.

Стъпка #2 – извършване на земни работи

Земните работи е по-добре да се извършват в междусезоние. През този период влажнонаситената и охладена почва не се рони толкова. Ако извършвате работа през сухите месеци, погрижете се за укрепване на стените на шурфа. За целта използвайте отрези от дъски и листове ПДЧ.

Пробиването на шурфа може да се съчетае с изкопаване на траншеи за полагане на водопроводни тръби от адаптера до разположената в къщата локална водоснабдителна система

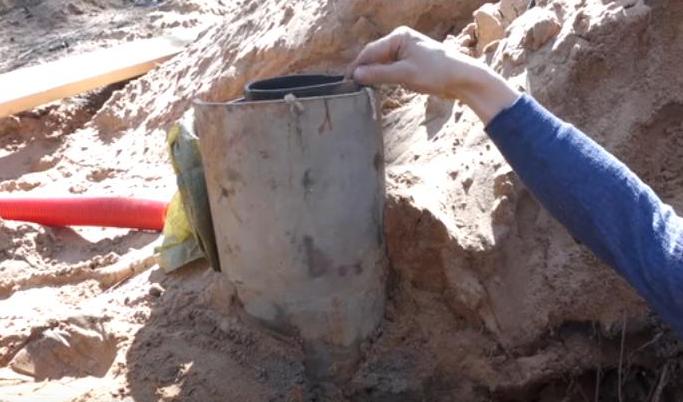

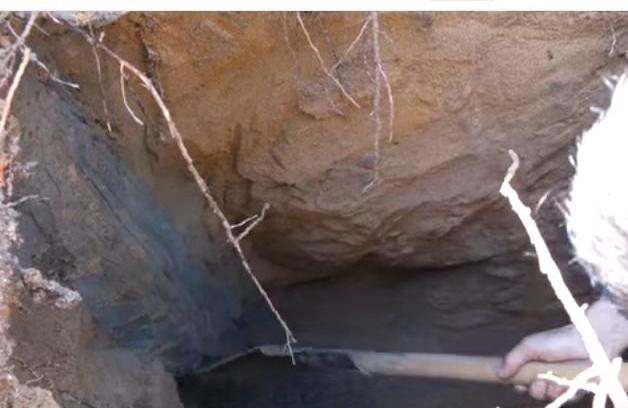

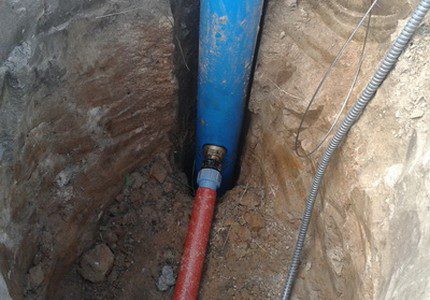

За да се получи достъп до мястото на монтаж, първо се разкопава обсадната тръба. Дълбочината на шурфа трябва да бъде такава, че да надвишава маркировката на нивото на замръзване с 20-40 см. За региони, разположени в средните ширини, тази стойност е 1,5-2 метра.

Ширината на извадката трябва да бъде не по-малка от 160 мм. Това ще осигури впоследствие удобство при извършване на работите по вграждане на устройството.

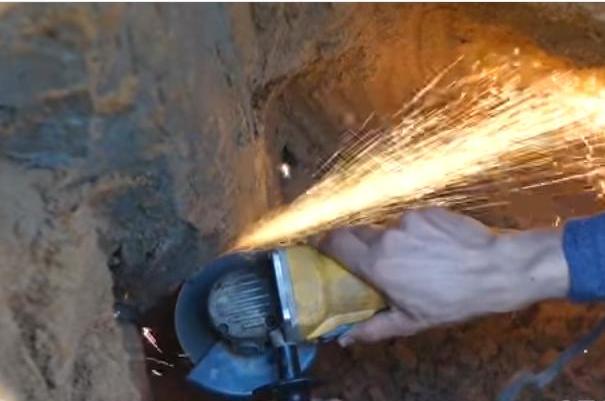

За да скриете сондажа в почвата и да го направите незабележим за «неканени гости», както и недостъпен за ветрове и снеговалежи, обсадната тръба се скъсява до нивото на земята.

Стъпка #3 – инсталиране на основната част

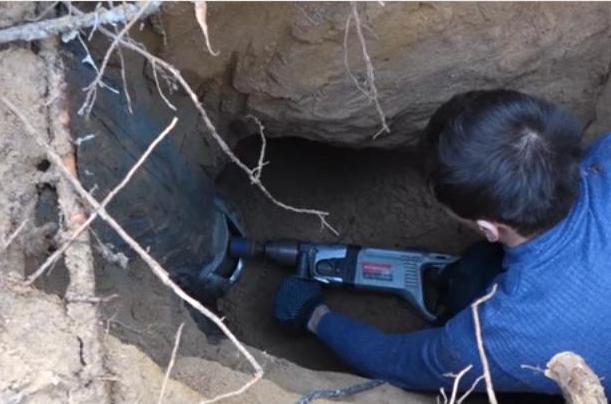

Държачът и клинът на устройството се монтират поотделно. Преди монтажа на основната част на сондажния адаптер трябва на дълбочината на полагане на водопровода в стената на обсадната тръба предварително да се пробие отвор за нея.

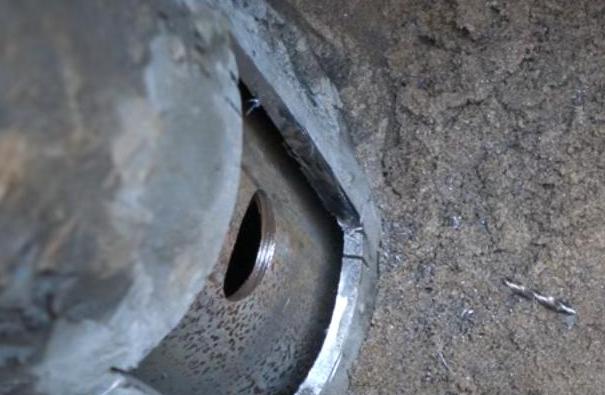

Това може да се направи с помощта на коронка, оборудвана с биметална коронкова фреза, чийто диаметър съответства на размерите на устройството:

• за 1ʺ – отвор d 4,4 см;
• за 1ʺ1/4 – отвор d 5,4 см;
• за 2ʺ – отвор d 7,3 см.

Не трябва да се страхувате от запушване на сондажа с метални стружки. По-голямата част от тях ще изпаднат отвън или ще останат в кухината на коронката.

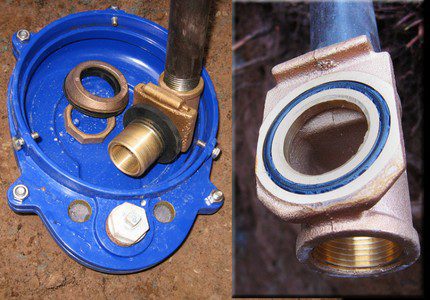

За увеличаване на херметичността на конструкцията, резбовото съединение трябва да се уплътни с ФУМ лента или с друг опаковъчен материал.

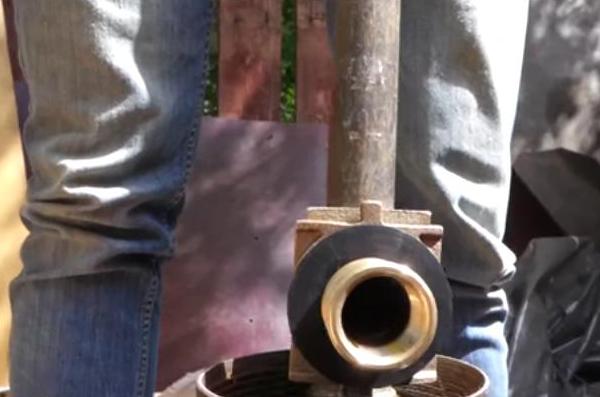

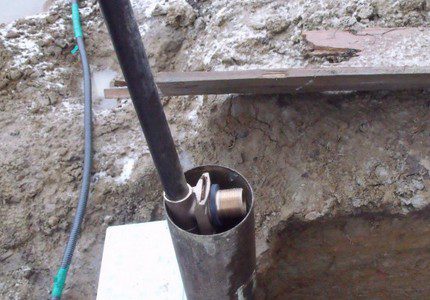

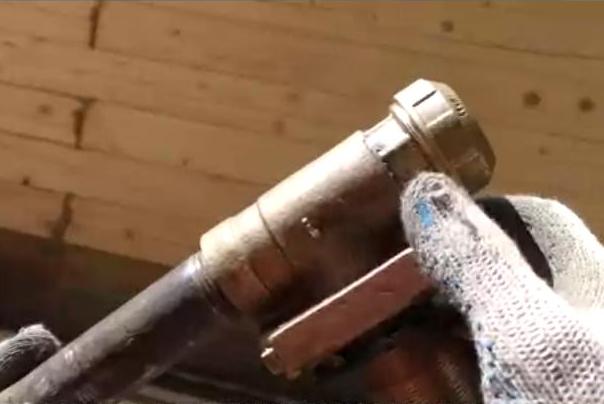

Монтажът на конструкцията се осъществява с помощта на стоманена монтажна тръба, снабдена с резба. Необходимата дължина се изчислява чрез спускане на измервателен лот в сондажа. След като изчислите дълбочината на разположение на оборудването, отрежете излишната част от тръбата така, че да е наравно с гърлото на отрязаната обсадна колона.

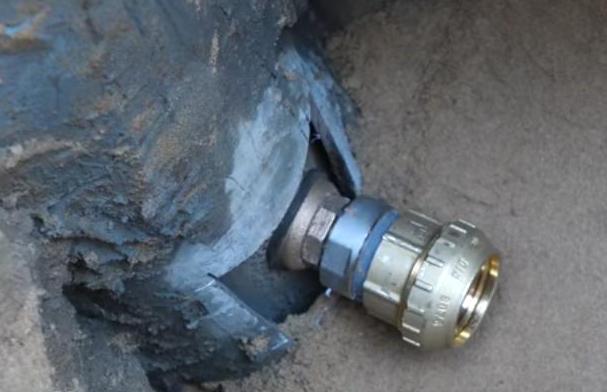

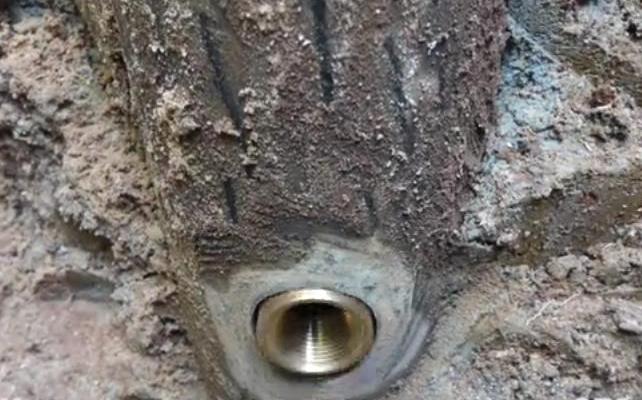

След като спуснете основната част на устройството в кухината на тръбата, внимателно я вкарайте в отвора и я фиксирайте здраво с притискащ пръстен, който е включен в комплекта на устройството. Затягащата гайка, която свързва елементите, се затяга внимателно с помощта на регулируем ключ.

Снабдената с резба монтажна тръба временно се вкарва в ответната част на адаптера: първо се завинтва в отвора на устройството, а след завършване на инсталацията – се сваля.

След приключване на монтажа стоманената тръба обикновено се извлича на повърхността. Но някои майстори препоръчват все пак да се остави парчето тръба в устройството. Главният аргумент – това решение ще позволи да се предотврати повреда на резбовите съединения под действието на вибрацията на дълбочинната помпа.

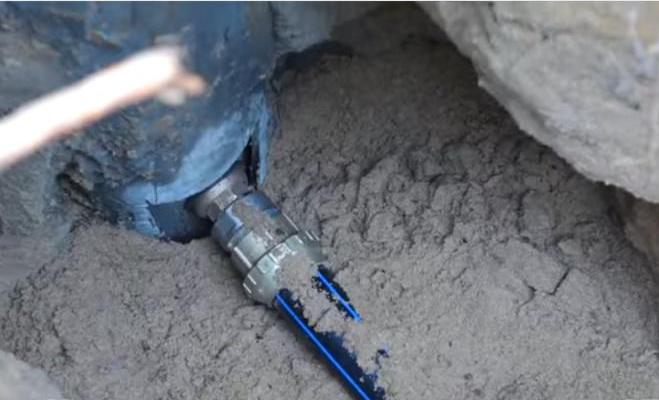

Към външната част на адаптера, оборудвана с резбово съединение, се фиксира отклонението на водопроводната тръба. За да се държи здраво и сигурно, съединението се уплътнява с ФУМ лента или друг опаковъчен материал.

Стъпка #4 – монтаж на ответната част

Тази част на адаптера се закрепва към маркуча на помпата. Потапянето на сондажната помпа е по-удобно да се извършва от двама души: първият спуска оборудването, вторият придържа и оправя маркуча. След като помпата се спусне на необходимата дълбочина, остава само да се съединят и щракнат двете части на адаптера.

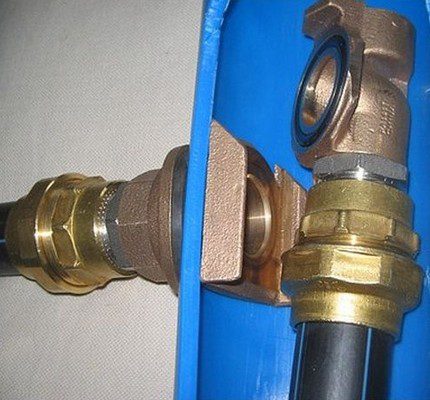

Сглобяването на «лястовичата опашка» трябва да стане твърдо, но за да се избегне счупване на сглобения адаптер, фиксиращите и издадените елементи на устройството е по-добре да не се почукват.

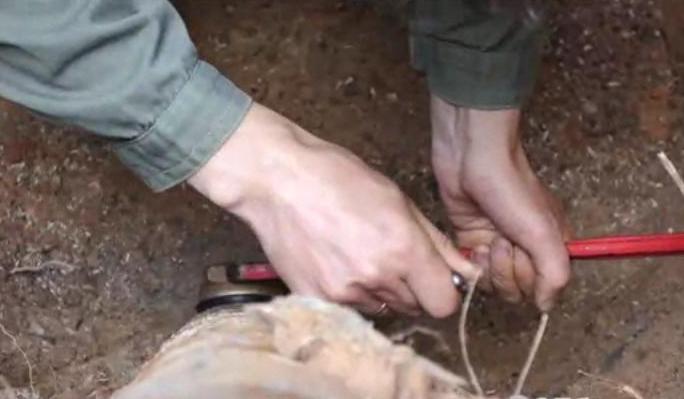

На заключителния етап внимателно се извежда навън предпазното въже и се фиксира така, че да се снеме част от натоварването от помпата, като по този начин се намали рискът от механично увреждане. За целта въжето се извежда към оглавника на сондажа и се закрепва здраво с помощта на метални колчета.

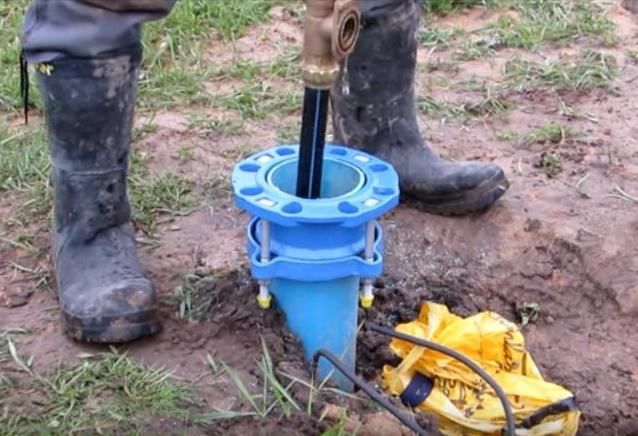

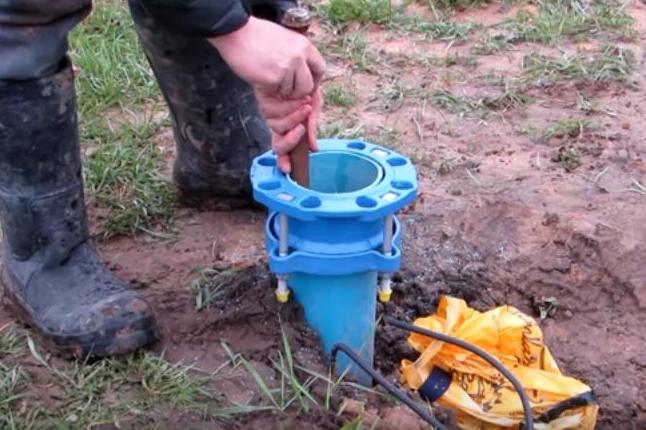

Вариант за врязване на адаптера в тръба, затворена в кондуктор:

Остава само да се свърже кабелът на помпата към електрозахранването и да се провери работоспособността на оборудването. Към етапа на тестване трябва да се подходи с цялата отговорност.

Той ще помогне да се проявят всички недостатъци, допуснати в процеса на инсталиране. Като отстраните недостатъците на етапа на пробния пуск, ще се предпазите от сериозни неприятности в бъдеще.

Общи препоръки за монтаж на устройството

Имайки предвид неизбежните вибрации, на които непременно ще бъде подложен адаптерът в процеса на експлоатация, и немалкото тегло на оборудването, при обустройството на сондажа специалистите съветват да се използват обсадни колони, изработени от стомана.

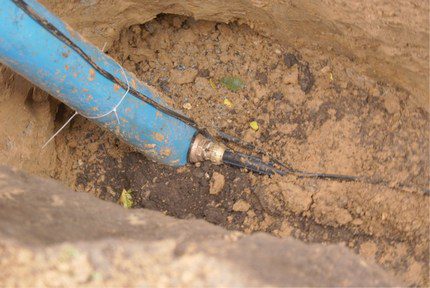

При ограничени финанси адаптерът може да се монтира и на пластмасова тръба, но трябва да се има предвид, че този вариант ще бъде по-малко издръжлив

За улесняване на процеса на монтаж на адаптера потопяема помпа, предпазно въже, кабел и маркуч е желателно да се сглобят предварително в единна конструкция.

Сглобяването е по-удобно да се извършва на равна повърхност в отделно чисто помещение, а вече свързаните с муфи и навитите на руло маркучи и кабели да се пренесат на площадката до оглавника на сондажа. Такъв подход ще позволи да се минимизира рискът от попадане на мръсотия в кухината на хидротехническото устройство.

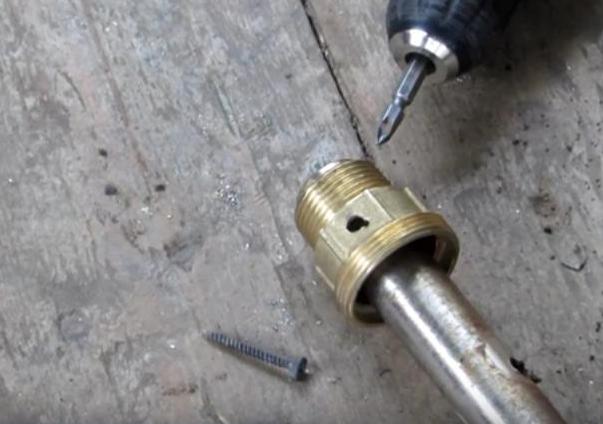

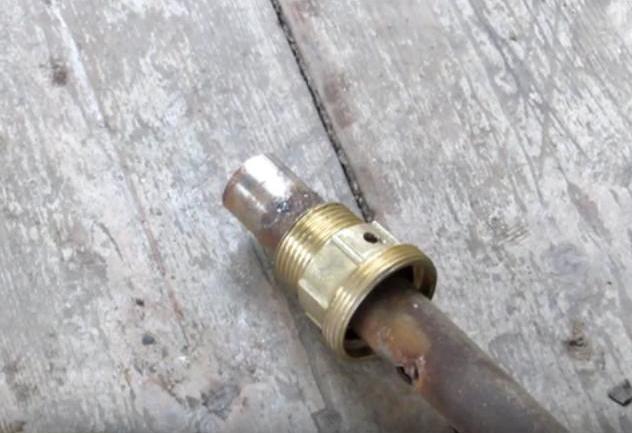

За да извадите адаптера от тръбата при необходимост, можете да използвате домашно приспособление.

В бъдеще, избирайки потопяема помпа, трябва да се ориентирате не само по експлоатационните параметри на обсадната колона, но и да направите корекция спрямо размерите на адаптера. Правилното изчисление ще позволи да се осигури свободно преминаване на помпата в тръбата без закачане и повреждане на изпъкналите части на устройството.

Изводи и полезно видео по темата

Видео #1. Кое е по-добре да се монтира – сондажен адаптер или кесон:

Видео #2. Процесът на монтаж на устройството е нагледно представен във видеото:

Монтажът на адаптер за сондаж е отлична алтернатива на кесона при обустройване на сондаж, чиято дълбочина не надвишава 50 m. Хидротехническите съоръжения от този тип средно са проектирани за експлоатация в продължение на 15-20 години.

Да влагате излишни средства в тяхното обустройване няма смисъл. А ако монтирате правилно устройството, изработено от качествен материал, можете да не се притеснявате, че сондажът с адаптер ще работи изправно през целия експлоатационен срок.

Ще се радваме на вашите разкази за това как сте оборудвали сондажа без кесон с помощта на адаптер. Възможно е да съобщите на посетителите на сайта интересни технически нюанси, които не са споменати в статията. Моля, пишете коментари в долния блок, задавайте въпроси, обсъждайте темата, публикувайте снимки.
