Монтиране на помпа в сондажа: как правилно да се извърши монтаж на помпеното оборудване

Комфортното живеене в частна къща зависи от много фактори, като не на последно място е водоснабдяването. Ако на парцела вече има кладенец, въпросът е наполовина решен. Но за осигуряване на пълноценно водоснабдяване ще трябва да изберете подходяща помпа, в противен случай получаването на вода от дълбока и тясна дупка ще бъде, меко казано, затруднително, съгласни ли сте?

На пръв поглед монтажът на помпа в кладенец изглежда доста сложна задача. Тук, както и във всяка работа, има редица важни нюанси. Затова, преди да пристъпите към нейното решаване, си струва да подходите задълбочено и към изучаването на този въпрос. Ние ще ви помогнем да разберете тънкостите на монтажа на помпено оборудване.

Полезни съвети за монтаж на повърхностни и потопяеми помпи са изложени в този материал. Също така тук са представени снимки и видеоматериали със съвети на експерти, които ще ви помогнат да разберете по-добре тънкостите на монтажа.

Каква трябва да бъде една добра помпа?

Първо трябва да изберете и закупите подходяща помпа, както и редица материали, необходими за нейния успешен монтаж. Обикновено се взема потопяема помпа, като е много желателно тя да бъде центробежна.

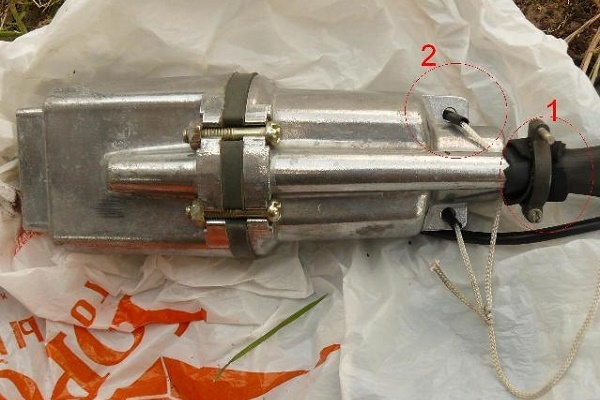

За разлика от центробежните модели, вибрационните помпи предизвикват опасни вибрации в кладенеца, които могат да доведат до разрушаване на почвата и обсадната тръба. Особено опасни са такива модели за кладенци „на пясък“, които са по-малко устойчиви от артезианските аналози.

Мощността на помпата трябва да съответства на производителността на кладенеца. Освен това трябва да се вземе предвид дълбочината на потапяне, за която е проектирана конкретната помпа. Модел, предназначен за работа на дълбочина 50 m, може да подава вода и от 60-метрова дълбочина, но помпата скоро ще се счупи.

Потопяема центробежна помпа – оптимален избор за кладенец. Трябва да съпоставите нейната производителност, размери и други показатели с характеристиките на собствения си водоизточник.

Още един рисков фактор – нивото на качество на сондажните работи. Ако е сондирал опитен екип, кладенецът ще понася по-добре разрушителното въздействие. А за кладенци, създадени със собствени ръце или от усилията на „шабашници“, се препоръчва използването не просто на центробежна помпа, а на специални модели за кладенци.

Такива устройства по-добре понасят натоварванията, свързани с изпомпване на вода, силно замърсена с пясък, тиня, частици глина и подобни. Друг важен момент – диаметърът на помпата. Той трябва да съответства на размерите на обсадната тръба. Важно е да се вземат предвид и особеностите на електрозахранването на помпата. За сондажи се използват както еднофазни, така и трифазни устройства.

За четириинчови тръби е по-лесно да се намери оборудване, отколкото за триинчови. Добре е, ако този момент е отчетен още на етапа на планиране на сондажа. Колкото по-голямо е разстоянието от стените на тръбата до корпуса на помпата, толкова по-добре. Ако помпата влиза в тръбата трудно, а не свободно, трябва да се потърси модел с по-малък диаметър.

Повече за избора на помпа прочетете в статията Как да изберем помпа за сондаж: препоръки за избор на помпено оборудване.

Подготовка на материалите, свързани с монтажа

Заклещена в обсадната тръба помпа може да се превърне в сериозно главоболие. А изваждането (както и спускането) ѝ трябва да става с помощта на специален трос. Ако помпата вече е оборудвана с полимерен шнур, е необходимо да се уверите в неговото високо качество и достатъчна дължина. Понякога е по-разумно да закупите този елемент отделно.

Смята се, че надеждният трос или шнур трябва да бъде проектиран за натоварване, което е поне пет пъти по-голямо от теглото на закрепеното на него оборудване. Разбира се, той трябва да понася добре въздействието на влагата, тъй като част от него ще бъде постоянно във водата.

Ако устройството се окачва сравнително плитко, на по-малко от десет метра от повърхността, трябва да се погрижите за допълнителна амортизация на техниката по време на нейната работа. За целта се използва парче гъвкава гума или медицински турникет. Метален трос или тел за окачване не са подходящи, тъй като не гасят вибрациите, но могат да разрушат закрепването.

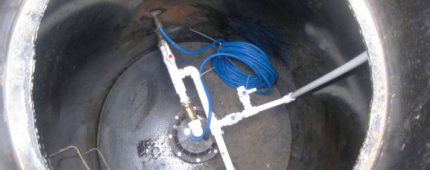

За електрозахранване на помпата е предназначен специален електрокабел. Дължината му трябва да бъде достатъчна, така че кабелът да лежи свободно и да не е опънат.

За подаване на вода от помпата към домашния водопровод се използват специални пластмасови тръби. Препоръчват се конструкции с диаметър от 32 мм или повече. В противен случай напорът на водата в системата ще бъде недостатъчен.

За монтаж на потопяема помпа се използва специален кабел, който е проектиран за продължителна работа под вода. Неговото сечение трябва да съответства на техническите изисквания, посочени в паспорта на изделието.

Могат да се използват както метални, така и пластмасови тръби. Относно съединяването на метални тръби съществуват разногласия. Някои специалисти възразяват срещу резбовото съединение като по-малко надеждно. Препоръчва се използването на фланци, като болтът трябва да бъде отгоре, което ще предотврати случайното му падане в сондажа.

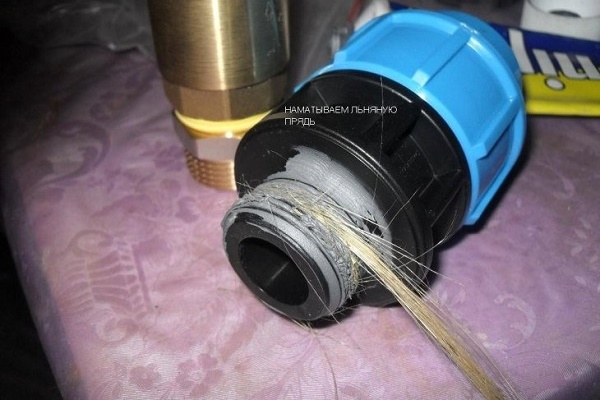

Но резбовите връзки в кладенците се прилагат напълно успешно. При монтажа задължително се използва обвивка. Някои специалисти препоръчват вместо обичайната ФУМ-лента или къдел да се вземе ленено платно или уплътнителна лента “Tangit”. Ленената обвивка се укрепва допълнително със силиконов уплътнител или подобен материал.

Характеристиките на водоподаващата тръба трябва да се подбират според условията на работа. За дълбочина до 50 метра се използват тръби от ПНД, проектирани за налягане от 10 атм. За дълбочина 50-80 м ще са необходими тръби, способни да работят под налягане 12,5 атм., а за по-дълбоки кладенци се използват тръби за 16 атм.

Освен помпата, тръбите и шнура или въжето, преди да се монтира потопяемата помпа в кладенеца, се препоръчва да се снабдите със следните материали:

• с хомути за закрепване на електрическия кабел към тръбата;
• с възвратен клапан;
• с манометър;
• със спирателен кран за водопроводната тръба;
• със стоманен възел за закрепване;
• с кабел за захранване и т.н.

Преди свързването на тръбата към помпата, на изходящия ѝ шуцер трябва да се монтира нипелен преходник. Обикновено съвременните потопяеми помпи са оборудвани с такова устройство, но ако го няма, този възел трябва да се купи отделно.

Трябва да се помни, че за изпомпване на кладенеца непосредствено след пробиването, т.е. за отстраняване на голямо количество много мръсна вода от кладенеца, такава помпа не може да се използва. Тя бързо ще се повреди. Обикновено кладенецът се изпомпва с отделна помпа, която е по-евтина и работи по-добре с мръсна вода.

Правила за инсталиране на повърхностния вариант

Повърхностните помпи не се използват често за водоснабдяване от този тип, тъй като те подхождат само за плитки хидротехнически съоръжения с дълбочина до осем метра.

И все пак такъв вариант има право на съществуване, а монтажът му не е по-сложен от инсталирането на потопяемо оборудване.

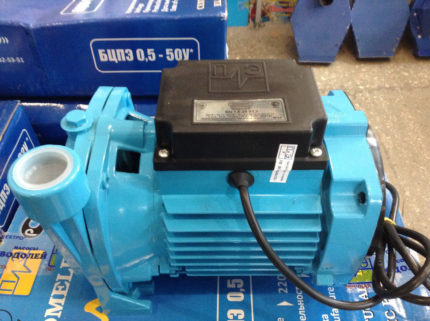

Повърхностните помпи са по-лесни за монтаж и по-евтини от потопяемите модели, но те са ефективни само за кладенци с дълбочина до осем метра

Устройството се монтира по следния начин:

1. Повърхностната помпа се инсталира в специален кесон или отделно помещение.
2. Маркуч с подходяща дължина се свързва със смукателния шуцер на помпата.
3. Към другия край на маркуча се прикрепя възвратен клапан (защитна мярка, предотвратяваща изтичането на вода след спиране на помпата).
4. На клапана се монтира защитен мрежест филтър, предотвратяващ проникването на различни замърсявания в корпуса на помпата.
5. Маркучът се спуска в кладенеца.

На този етап монтажът може да се счита за завършен и да се направи пробен пуск на помпата. За монтиране на такава помпа в кладенец често се използва специален адаптер. В този случай маркучът се свързва с адаптера, а адаптерът се присъединява към помпата. В останалото редът за инсталиране е същият.

Монтирането на повърхностна помпа, оборудвана с външен ежектор, в кладенец е малко по-сложно. В този случай в кладенеца трябва да се спуснат два маркуча. Освен смукателния маркуч, се монтира и напорен маркуч. Той се свързва със страничния штуцер на ежектора с помощта на специален отвод.

Освен възвратен клапан и филтър на края на смукателния маркуч, е необходимо да се монтира и ежектор. Трябва да се помни, че повърхностните помпи са много чувствителни към замърсявания във водата, подавана от кладенеца.

Монтаж на потопяема помпа

Потопяемите помпи се монтират директно в кладенеца. За тях, за разлика от повърхностните модели, не е необходимо да се оборудва кесон или отделно помещение.

Първо помпата се сглобява и се подготвя, т.е. към нея се присъединяват водоподаващата тръба, електрическия кабел, шнур или въже и т.н. След това помпата се спуска в кладенеца.

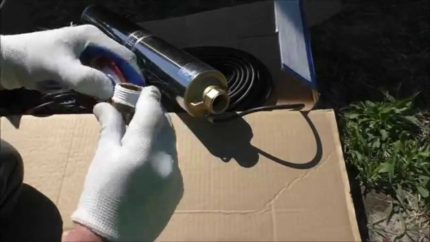

Стъпка #1. Подготовка за монтаж на оборудването

На патрубка на помпата се закрепва възвратен клапан, така че при изключване водата да остава в устройството. След това се монтира специален чашковиден филтър, предназначен за филтриране на малки частици тиня. След възвратния клапан се монтира тръба или нагнетателен маркуч.

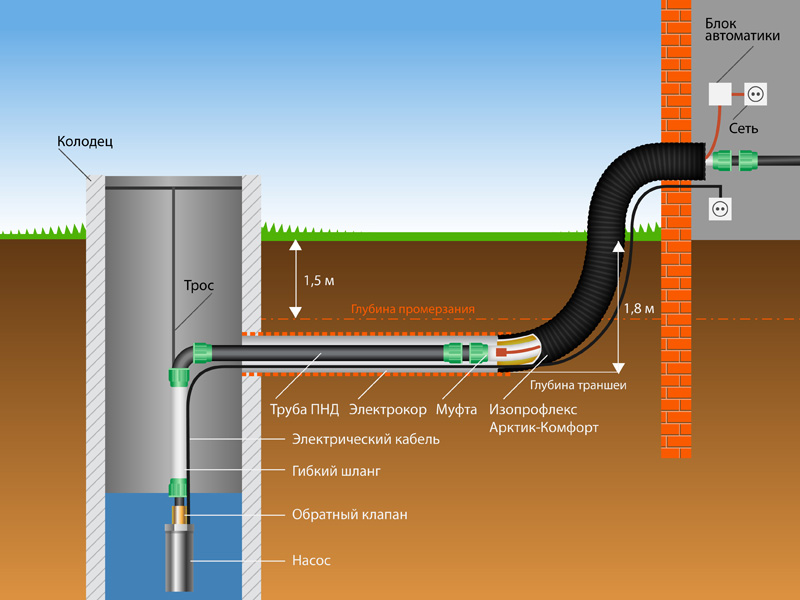

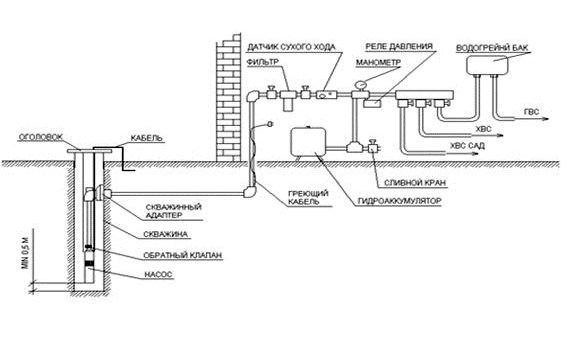

На този чертеж е показан монтажът на потопяема помпа в кладенец, както и общата схема на водоснабдяване на частна къща от кладенец.

Възвратният клапан е необходим, така че водата да остава във водопроводната система дори след изключване на помпата. Такава ситуация може да доведе до пълна повреда на оборудването. Чашковидният филтър предпазва работната камера на помпата от затиняване.

Понякога възвратният клапан вече е предвиден от производителя и е част от конструкцията. В този случай допълнителен клапан няма да е необходим.

При някои модели се препоръчва да се използва не пластмасови тръби, а специален гумен маркуч. Във всеки случай, преди започване на работата трябва внимателно да проучите техническия паспорт на изделието, както и инструкцията за неговото инсталиране, приложена от производителя.

При монтажа на водоподаващата тръба е важно да проследите тя да бъде, доколкото е възможно, много равна. Колкото по-малко препятствия за спускане на конструкцията в тясната обсадна тръба, толкова по-добре. След това тръбата се присъединява към съответния извод на помпата.

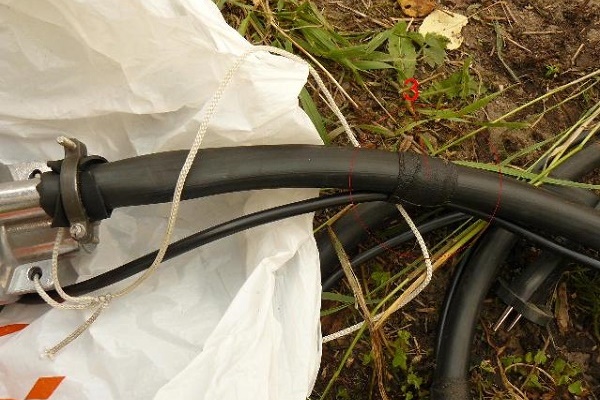

Още един важен момент е хидроизолацията на всички съединения. На местата на свързване на електрическия кабел, освен термосвиваеми тръби, допълнително се използват специални муфи. Силовият кабел също трябва внимателно да разпънете, изправите и положите по протежение на водопроводната тръба.

След като водоподаващата тръба и кабелът са свързани, се пристъпва към монтажа на въжето (шнура, въжето), което ще държи устройството на необходимата дълбочина. Въжето от неръждаема стомана се прокарва през предвидените за целта уши и се закрепва с помощта на специално устройство. След това въжето също се поставя равномерно до кабела и тръбата.

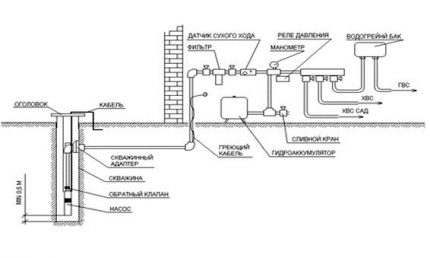

Общата схема за инсталиране на потопяема помпа и свързване на всички необходими елементи към домашния водопровод ще ви помогне да разберете по-добре реда на извършване на монтажните работи

Сега трябва да вземете фиксиращи скоби или специални клипсове и внимателно да свържете с тях въжето, електрическия кабел и тръбата. Свързването трябва да е достатъчно плътно, но не прекалено твърдо. Ако скобата притисне тези конструкции твърде силно, може да ги повреди.

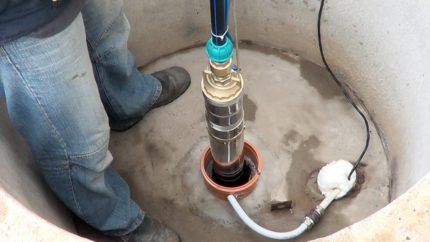

Стъпка #2. Потапяне на помпата в кладенеца

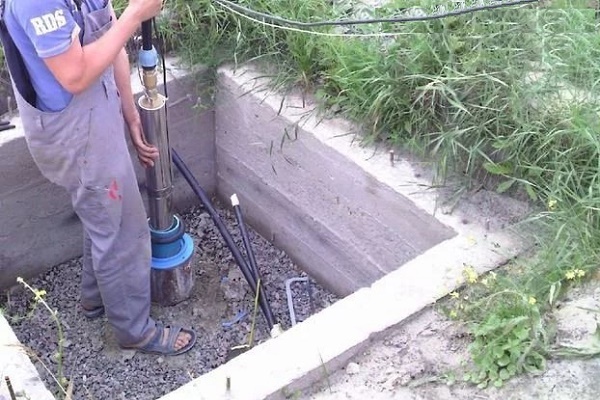

Когато всички конструкции са свързани, подготовката може да се счита за завършена. Можете да започнете инсталирането на помпата в кладенеца.

Първо върху обсадната тръба се поставя специална гумена подложка и се монтира оглавникът. След това помпата внимателно се пропуска в отвора на оглавника и започвате плавно да я спускате надолу.

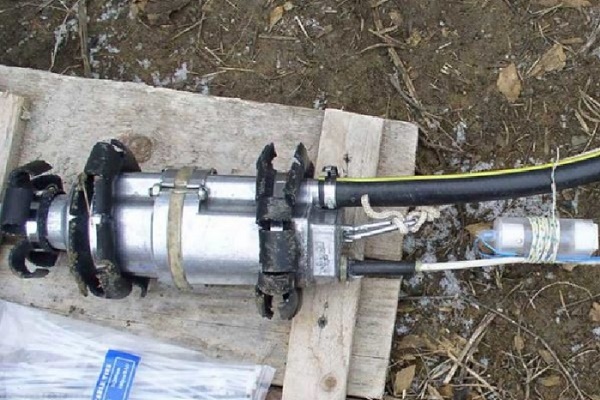

Преди да спуснете потопяемата помпа в кладенеца, върху корпуса ѝ може да се постави специален защитен пръстен, за да не се повредят стените на обсадната тръба. Без тази мярка може и да се мине, но ще трябва да действате изключително внимателно и предпазливо. Движението на конструкцията трябва да бъде много плавно, въпреки че тежестта ѝ не е толкова малка.

Между стените на обсадната тръба и помпата остава много малко пространство. Затова спускайте потопяемата помпа в кладенеца много внимателно

Обикновено с това се занимават поне трима души. Двама държат помпата на вис, а третият постепенно пуска въжето.

Помпата се спуска много бавно. В никакъв случай не дърпайте устройството за тръбата или силовия кабел. Ако по време на спускането конструкцията срещне препятствия, трябва да действате много внимателно.

Необходимо е да спрете спускането на помпата и да направите няколко внимателни завъртания в двете посоки. Обикновено това помага да се премине трудния участък. В краен случай, ако това не помогне, ще трябва да извадите помпата и да проверите състоянието на обсадната тръба.

Такава проверка е най-добре да се извърши още преди началото на монтажа на помпата. А в процеса на работа трябва внимателно да следите, в скважината случайно да не попаднат чужди предмети, които могат да попречат на свободното придвижване на агрегата. Просветът между стените на тръбата и помпата е толкова малък, че дори обикновена гайка може да създаде маса проблеми.

Помпата трябва да се закрепи на правилната височина, под динамичното ниво, така че устройството винаги да е изцяло във водата. Но помпата не трябва да бъде разположена твърде близо до дъното на водоприемната скважина. Това може да доведе до засмукване на помпата в тиня или пясък при затиняване или запясъчване на скважината.

Трябва да се вземе предвид и дълбочината, за която е проектирана работата на конкретния модел помпа. Обикновените помпи като правило се спускат на дълбочина до 10 метра, ежекторните – на 15-20 метра, а специалното оборудване е проектирано за 25-40 метра.

Обикновено правилната дълбочина на потапяне на помпата е приблизително един-два метра от дъното на скважината, в зависимост от нейните характеристики. След това въжето се закрепва на предназначената за това скоба. Обикновено тя е разположена от външната страна на скважинния колпак.

Водоподаващата тръба се присъединява към водопроводната система на дома, например към акумулаторен резервоар или към специален адаптер. Извършва се свързване на електрозахранването и се проверява работата на системата. По време на инсталирането на защитното устройство трябва правилно да се избере стойността на тока.

Ако този момент бъде пропуснат, уредът може да прегрее. В резултат на това често настъпва късо съединение в намотката на статора. Понякога се наблюдават скокове на напрежението, подавано към двигателя, или то постоянно остава твърде ниско. Всички тези ситуации водят до скорошна повреда на уреда, в редица случаи помпата просто ще трябва да бъде напълно заменена.

Стъпка #3. Определяне на точката на работа на помпата

По време на монтажа на помпата трябва да се извърши още една важна стъпка – да се определят характеристиките на работа на помпата при реално натоварване. Данните, посочени в паспорта на устройството, на практика могат да се окажат много далеч от очакваните. Необходимо е да се измери скоростта на запълване на конкретен обем, т.е. да се изчисли разходът на вода за единица време.

Освен това, с помощта на манометър трябва да се определи налягането, което се създава във водопровода при работа на помпата. Ще е необходимо да се измери и консумацията на ток по време на работа на уреда. За целта към него се присъединяват специални токопроводящи клещи.

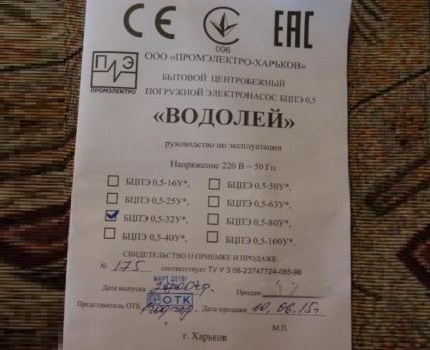

Преди началото на монтажа трябва подробно да се проучат инструкцията и паспортът на помпата, а след неговото приключване – да се установи работната точка на устройството в реални условия.

След като необходимите измервания са извършени, те трябва да се сравнят с данните на производителя, посочени в техническата документация на изделието. Ако се окаже, че реалните показатели надвишават препоръчваните от производителя, трябва леко да се притвори шибърът на помпата.

В резултат ще се създаде допълнително съпротивление, което ще доведе параметрите на устройството в норма. По този начин се проверява и установява работната точка на уреда при различни режими на неговата работа.

Няколко важни препоръки

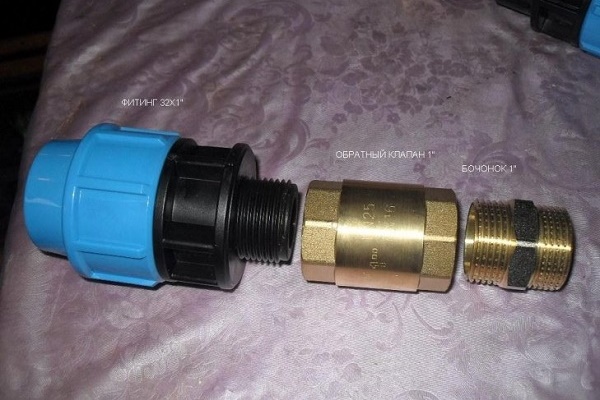

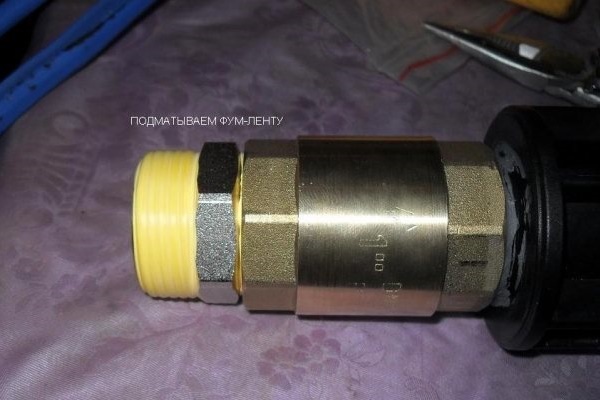

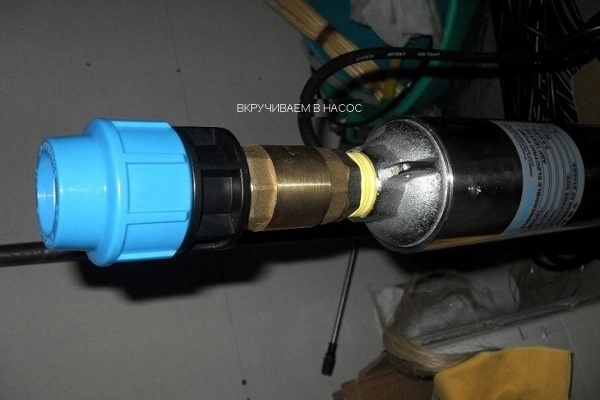

За свързване на възвратния клапан с водоподаващата тръба се използва специален месингов фитинг. Съединението трябва да има и специална набивна втулка. Тази мярка ще предотврати свиването на тръбата в диаметър и ще компенсира излишното напрежение, създадено от компресионния фитинг.

Фитингът, както и всички свързващи елементи, трябва да бъде с високо качество, проектиран за повишени натоварвания на опън. В противен случай тръбата може просто да изскочи от фитинга. За свързване на противоположния край на полиетиленовата тръба с изхода на оглавника се използва същият компресионен набивен фитинг, изработен от месинг.

В продажба има специален електрически кабел за потопяеми помпи. Именно той трябва да се използва за присъединяване към помпата. Замени с по-нискокачествен материал са недопустими. Силовият кабел се присъединява към кабела на помпата чрез запояване, усукване на такова важно място е по-добре да не се използва. Мястото на съединението се затваря с термосвиваема муфа.

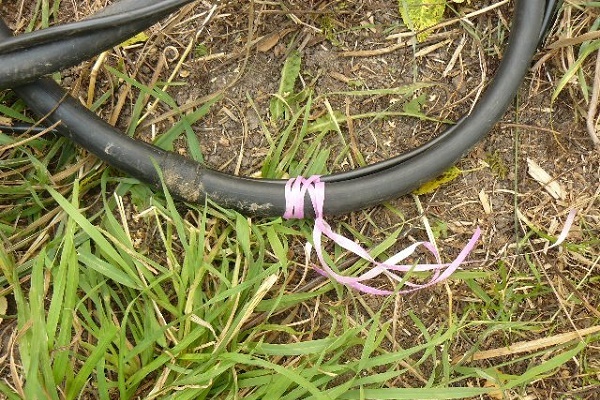

За да се фиксират кабелът и въжето на водоподаващата тръба, са необходими пластмасови хомути. Те се поставят на всеки 2–3 метра. Тази мярка помага да се избегне случайно заплитане на кабела по време на спускане на конструкцията надолу. Вместо хомути може да се използва изолента.

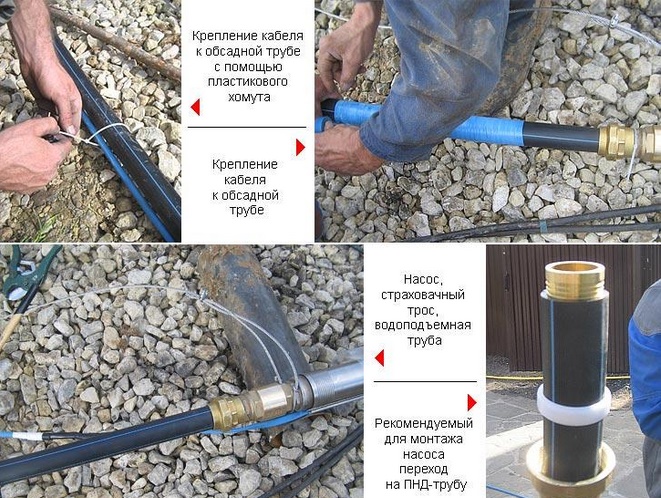

За закрепване на кабела и въжето към водоподаващата тръба могат да се използват пластмасови хомути. Специален преходник ще позволи надеждно свързване на помпата с тръбата.

Заради икономия специалният кабел се използва само на участъка, където ще бъде потопен във вода. Останалото разстояние се покрива с обикновен кабел ПВС.

Във всеки случай сечението на кабела трябва да съответства на препоръките на производителя, посочени в паспорта на помпата.

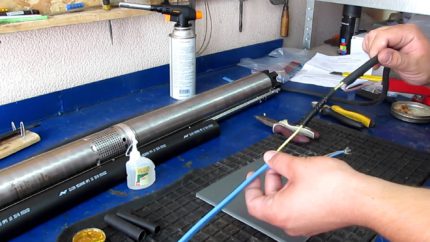

На мястото на свързване на силовия кабел с кабела на помпата се извършва запояване. След това кабелът се покрива със специална термосвиваема муфа. За нейното поставяне ще е необходим строителен сешоар.

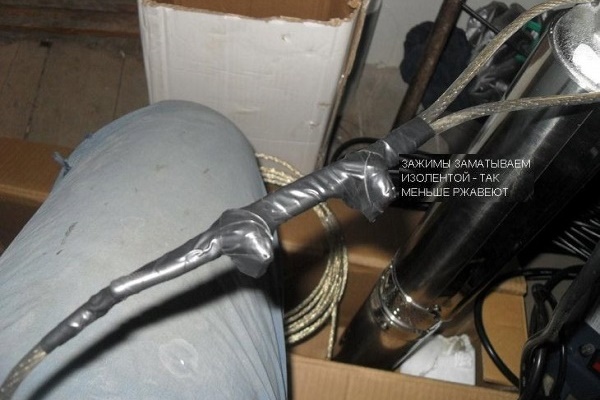

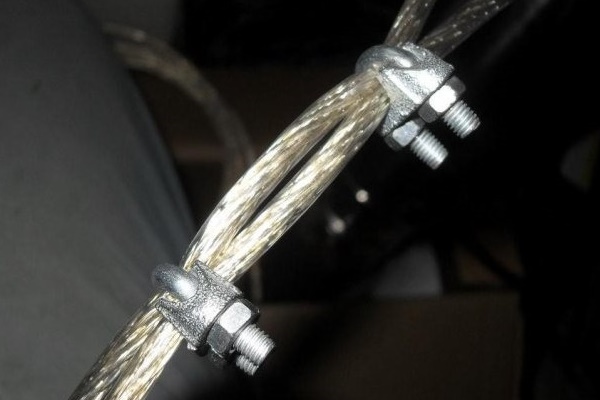

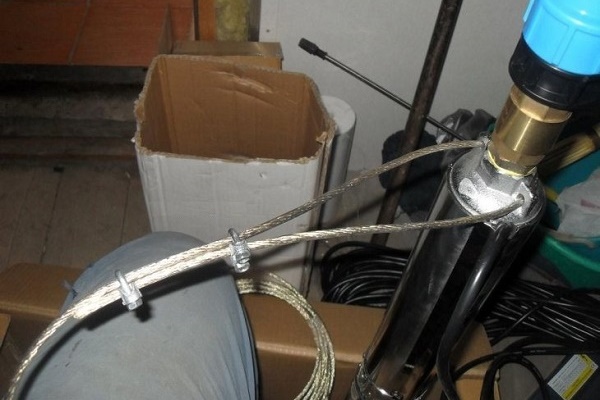

Помпата може да се окачва само на въже от неръждаема стомана. Нито обикновената черна стомана, нито нейният поцинкован вариант са проектирани за непрекъсната работа във вода.

По време на спускането на помпата в тесни участъци може да се допълни въртенето на помпата с леко налягане. Но във всеки случай помпата трябва да запази вертикално положение.

По време на монтажа на помпата оглавникът на сондажа може леко да се измести. Трябва да се уверите, че теглото на помпата пада именно върху въжето, а не се държи от тръбата. Едва след това положението на оглавника може да се фиксира с винтове.

Изводи и полезно видео по темата

Видео #1. Практични съвети за избор и монтаж на потопяема помпа се съдържат в следния видеоматериал:

Видео #2. Нагледна демонстрация на още един опит за инсталиране на помпа:

Много е важно да се извършат всички операции по монтажа на помпеното оборудване в сондажа правилно, тъй като всяка небрежност може да доведе до повреда или до скъсване на въжето.

Съществуват ситуации, когато повредената помпа не може да се извади от изработката. Това води до пълна загуба на съоръжението и предизвиква необходимост от започване на сондажа отначало. Вниманието и точността ще помогнат да се инсталира помпата по най-добрия начин.

Можете да споделите собствения си опит, получен в процеса на инсталиране на дълбочинна помпа или свързване на помпена станция, да зададете въпроси, да съобщите за недостатъци в текста, в разположения по-долу блок. Пишете, моля, коментари. Ние и посетителите на сайта с удоволствие ще участваме в дискусиите, за да изясним спорните моменти.
