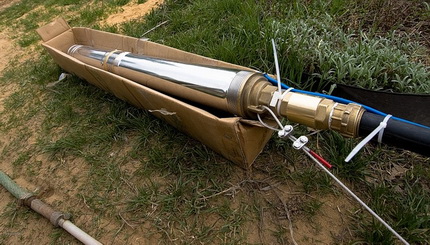

Смяна на помпа в сондаж: как правилно да смените помпеното оборудване с ново

В извънградска къща или на вила не може да се мине без автономна система за водоснабдяване. Като източник на вода за нея най-често се избира сондаж. Такава система е много ефективна, надеждна и дълготрайна.

При грамотно обслужване и експлоатация тя почти не изисква намеса на човек, но понякога се налага смяна на помпа в сондажа. Как да направите това правилно?

Ще разкажем как да извадите от сондажния ствол старата помпа и да поставите вместо нея нов агрегат. В представената от нас статия са описани подробно методите и тънкостите на процеса. С оглед на нашите съвети всички работи ще бъдат изпълнени перфектно.

Причини за смяна на помпа

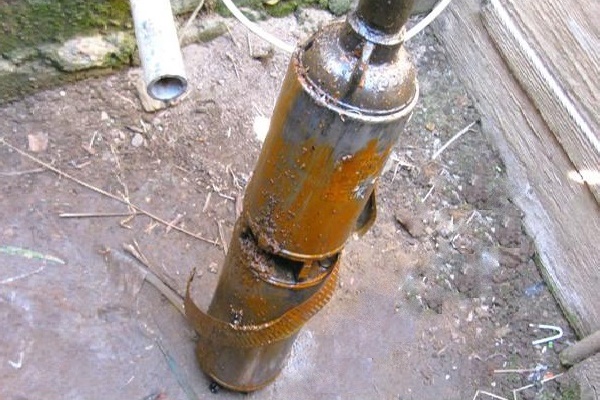

Механизмите не са вечни и рано или късно излизат от строя. Ясно е, че трябва да смените счупената помпа, която преди това е служила не един десетилетия.

Обаче ако повредата на оборудването настъпи преждевременно, задължително трябва да се намери причината. Иначе новият уред може да повтори съдбата на своя предшественик, което заплашва собственика с неоправдани разходи.

Може да се „отпише“ случилото се на фабричен брак. Такова, разбира се, се случва, но изключително рядко. Най-често причината за повредата се крие в друго, а именно в грешки, допуснати в процеса на обустройване на сондажа. Нека разгледаме най-често срещаните.

Ако се налага да смените помпа, която не е изчерпала своя ресурс, е необходимо точно да се установи причината за повредата. Иначе новото оборудване може бързо да се счупи по същата причина.

Грешки при избора на сондажен модел

Ако параметрите на оборудването не съответстват на реалния дебит на сондажа, ще възникнат проблеми. При превишаване на производителността на помпата нивото на водата често ще пада под всмукателния патрубок. При моделите със защита от „сух ход“ ще се задейства автоматиката, оборудването ще се изключи. Другите помпи ще продължат работата си.

При функциониране без вода, която за уреда е смазочна и охлаждаща течност, бързо се износват лагерите, работните колела и се прегрява електродвигателят.

Същите проблеми се появяват и в случай на неправилно инсталиране на датчика за сух ход. Резултатът е повреда и смяна на оборудването. Още една често срещана грешка е неправилен избор на помпа по напор.

Причината е проста: твърде мощна помпа ще се изключва твърде често, което неизбежно ще доведе до преждевременно износване на намотките на статора, работните колела и дори до прегряване на двигателя.

Трябва да се признае, че този процес няма да протича толкова бързо, но ресурсът на помпата във всеки случай значително ще се намали. Точно затова при избора на помпа трябва задължително да се отчита зависимостта между разхода на вода и производителността.

Ако оборудването трябва да вдига вода на по-голяма височина от посочената в неговия паспорт, помпата ще трябва да функционира практически непрекъснато. Прекомерното натоварване бързо ще извади модула от строя.

Някои собственици избират помпа по принципа „повече, значи по-добре“. Те се опитват да изберат модел с превишение на производителността. Това също ще доведе до бърза повреда на оборудването.

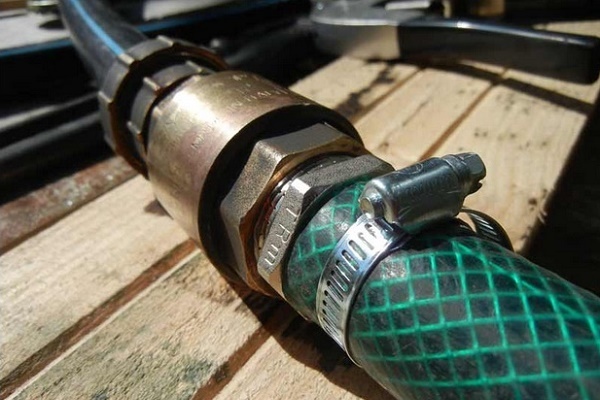

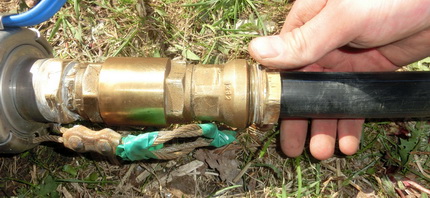

Възвратен клапан – задължителен елемент от системата. Неговото отсъствие води до преждевременно износване на помпата, която е принудена при всяко включване отново да пълни с вода обсадната тръба

Характерни грешки при монтажа

Оборудването неизбежно ще излезе от строя при неправилно определяне на височината на неговото окачване. Ако устройството се спусне твърде ниско, то ще засмуче дребни камъчета или пясък. Ако, напротив, е вдигнато високо, може да „хване“ въздух.

Отсъствието на възвратен клапан влияе отрицателно на помпата. В този случай след всяко пускане тя трябва първо да напълни с вода вертикалната тръба, а след изключване е подложена на хидравличен удар. По този начин, колкото по-голяма е височината, на която се вдига водата, толкова по-силен е ударът и съответно по-голяма е щетата, нанасяща се на помпата.

Нежелателен за нея е и прекалено малкият диаметър на тръбата за подаване на вода. Срокът на експлоатация на оборудването при това остава непроменен, а производителността значително намалява. Отсъствието на електрозащита, особено в местности с нестабилно напрежение, може да доведе до повреда на оборудването.

Спазването на технологичните правила за свързване на помпата към кладенеца гарантира безпроблемна работа на оборудването (щракнете върху схемата, за да я увеличите)

При свързване на електроуреди се препоръчва да се инсталират стабилизиращи устройства, за сложно и скъпо електрооборудване – специални станции за управление и защита. Сечението на захранващия кабел трябва да бъде достатъчно, в противен случай експлоатационният живот на двигателя значително ще се намали.

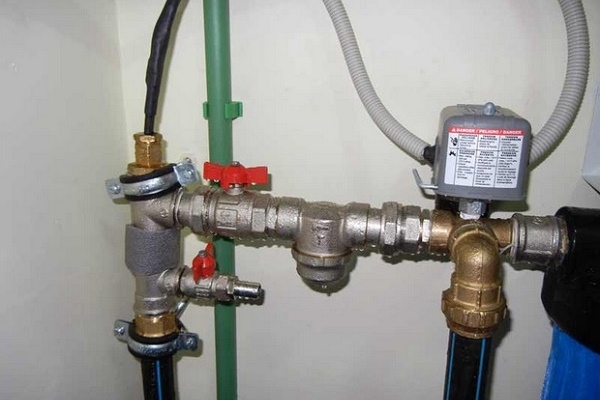

Неправилното инсталиране на автоматиката и контролно-измервателните уреди е друг проблем, водещ до авария. Минималният набор от уреди за пълноценна система за водоснабдяване с акумулиращ резервоар и помпа изглежда така: сензор за сух ход, ако не е включен в комплектацията на помпата, реле, манометър, автомат за изключване/включване.

Правилността на инсталирането на помпата също влияе на нейния експлоатационен живот. Възвратният клапан трябва да бъде монтиран между захранващата тръба и помпата.

За да служи помпата дълго време, трябва редовно, приблизително веднъж месечно, да се проверява нивото на налягане в пневматичния елемент на хидроакумулатора и при необходимост да се дозарежда.

При това диаметърът на тръбата трябва точно да съответства на размерите на свързващата резба на оборудването. При спускане на помпата електрическият кабел и въжето задължително се закрепват към водопроводната тръба.

Това трябва да се направи с помощта на усукване, а не, например, с изолираща лента. Само така може да се получи подвижно съединение, което при възникване на термични деформации ще позволи на кабела да се движи.

Нарушаване на правилата за експлоатация

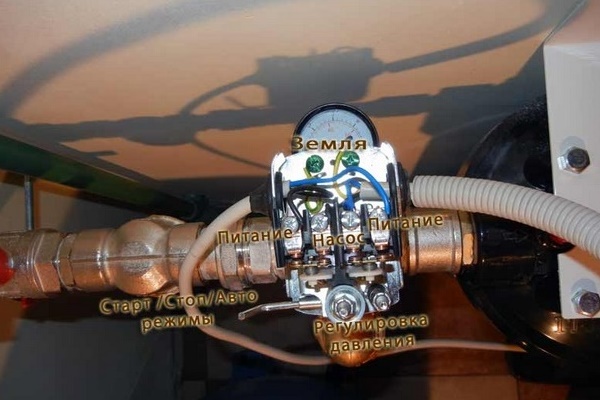

По време на експлоатация на оборудването е много важно да се следи за правилността на настройките на релето за налягане, зададени за автоматично управление на системата. Те трябва да бъдат правилно настроени още при монтажа и постоянно да се контролират, тъй като по време на работа на оборудването те могат да се отклонят.

Не трябва да се пренебрегва и периодичното обслужване на системата. Трябва редовно да се проверява стойността на налягането в пневмоелемента на хидроакумулатора. То трябва точно да съответства на това, което е посочено в паспорта.

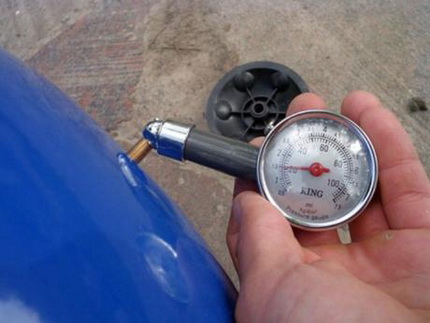

Средно пневматичният елемент трябва да се подпомпва веднъж месечно. Ако това се прави по-рядко или изобщо не се извършва, налягането ще се промени и помпата ще се изключва/включва много по-често, отколкото е необходимо. Последица от това ще бъде преждевременно износване на елемента и повреда на помпата.

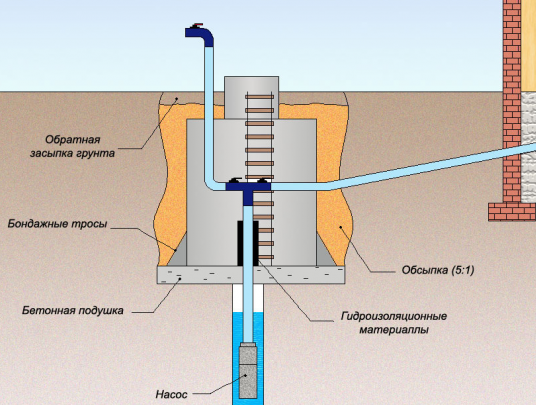

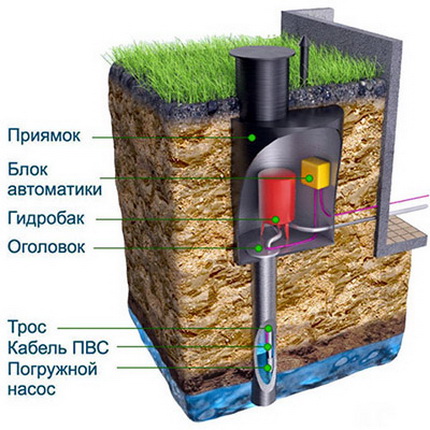

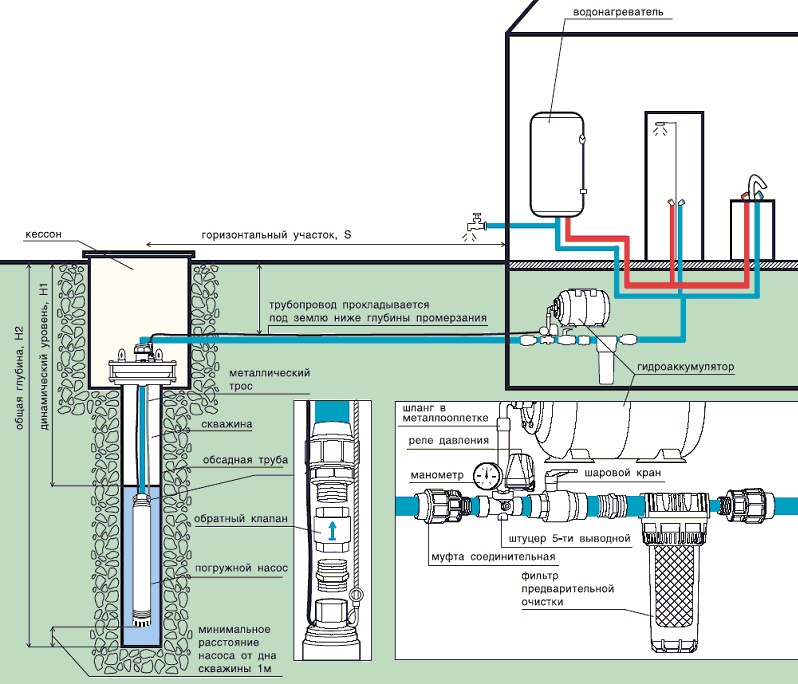

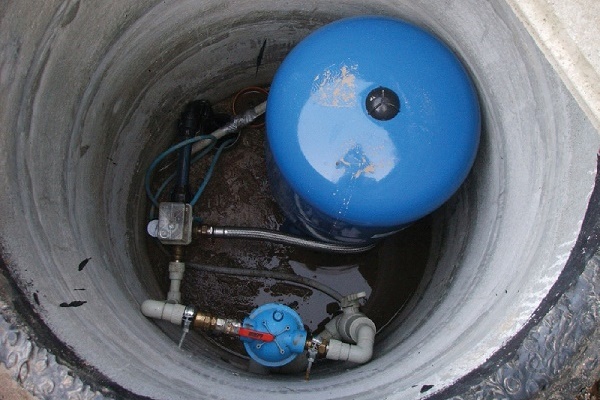

На фигурата е представена схема на оборудването на водопровода от кладенеца. Става ясно защо помпата от кладенеца трябва да се изважда много внимателно. Ако тя се откачи или заклини, ще бъде много трудно да се извади, в някои случаи невъзможно.

Как да извадите помпа от сондажа?

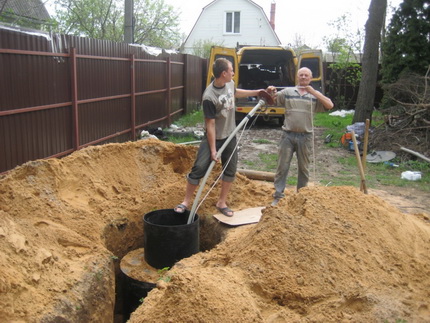

Въпреки привидната простота, това е доста сложна и отговорна процедура. Освен това нейната сложност ще зависи до голяма степен от дълбочината, на която е закрепено оборудването. Специалистите разделят три нива на сложност на такива работи.

При това трябва да се разбере, че важна е не толкова дълбочината на самия водоприемен кладенец, колкото нивото на водата в обсадната тръба, т.е. динамичното и статичното ниво. Например, в кладенец с дълбочина 120 m статичното ниво може да се намира на 10 m. Тогава помпата ще бъде монтирана на дълбочина около 20 m, което значително ще улесни повдигането ѝ.

Най-простият вариант може да се счита демонтажът на оборудването, намиращо се на дълбочина до 30 m. Конструкцията от помпа и тръби в такъв случай има относително малка дължина и тегло, което позволява да бъде извлечена на повърхността от силите на 1-2 човека.

Помпи, монтирани на дълбочина от 30 до 100 m, се вдигат нагоре много по-трудно. Дължината на конструкцията от тръби и помпа е много по-голяма, теглото ѝ също се увеличава. Освен това, колкото по-надолу се спуска помпата, толкова по-мощна е тя и съответно по-тежка.

Не трябва да се забравя и за масата на водата, запълваща тръбата. По този начин теглото на системата става значително. Самичък няма да се справи с повдигането на помпата. Ще е необходима помощта на няколко души и специални приспособления: лебедка или манипулатор.

Колкото по-дълбок е кладенецът, толкова по-тежка е конструкцията от тръба, въже и кабел, закрепена на помпата. Без помощта на специални приспособления може да се извлече помпа от дълбочина не повече от 30 метра, в останалите случаи ще е необходима лебедка или кран.

Оборудването, потопено в сондажа на повече от 100 м, най-често се спуска върху поцинковани или неръждаеми тръби. Възможен е вариант и с тръби от ПНД с налягане 16 атм.

За такива конструкции се използват усилени оглавници и предпазно въже с увеличено сечение. По този начин теглото им е много голямо. За демонтаж задължително се използва автокран или специална лебедка.

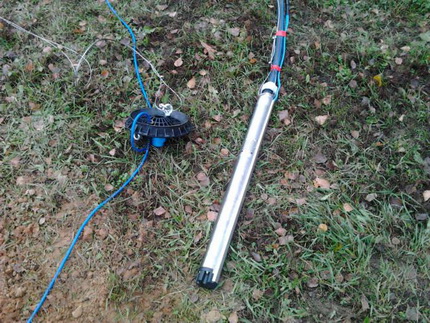

Процедурата за повдигане на помпата е доста проста. Започваме с изключване на захранването, подавано към оборудването. След това развиваме на мястото на свързване водопроводната тръба. Сега можем да започнем повдигането.

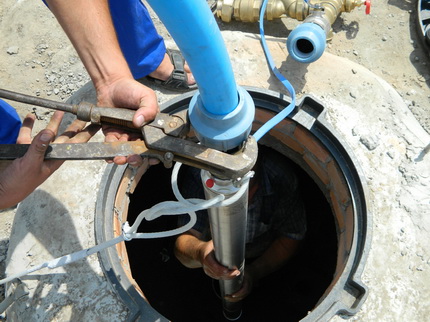

Бавно и много внимателно изтегляме помпата на повърхността, като я обезопасяваме с въжето. За да избегнем проблеми, дърпаме внимателно, но непрекъснато.

Какво да правите, ако помпата заседне?

Най-голямото неудобство от всичко, което може да се случи при повдигане на помпата, е нейното засядане или падане в сондажа. В особено тежки случаи това може да доведе до необходимост от пробиване на нов сондаж, тъй като използването на стария поради заседналата в него помпа ще бъде невъзможно.

Впрочем, винаги трябва да се опитаме да извадим помпата. Нека поговорим за това как да го направим правилно.

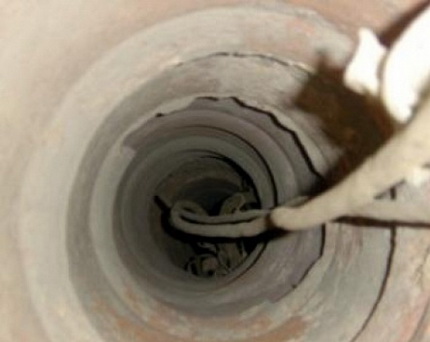

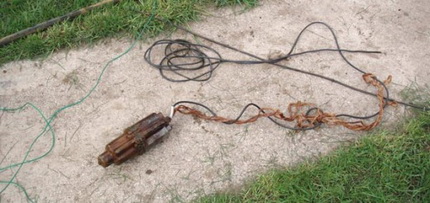

Често при повдигане на помпата се образува провисване на кабела, образуващ примка. Тя може да се увие около устройството и да заклини между него и стената на сондажа. В този случай едва ли нещо ще помогне. Ситуацията може само да се предотврати.

За целта внимателно наблюдаваме издигащата се конструкция и не допускаме поява на хлабина в кабела. Освен това, той задължително трябва да бъде пристегнат към тръбата.

Хлабината, появила се в електрическия кабел, може да стане причина за засядане на помпата в сондажа. Ситуацията е по-лесно да се предотврати, отколкото да се поправя, затова е важно да не се допуска нейното появяване.

Важно е и въжето, и тръбата, и кабелът да излизат на повърхността едновременно, без забележима хлабина. Ако тя все пак се е появила и помпата леко е заклинила, хващаме тръбата и леко избутваме оборудването надолу. След това избираме хлабината и бавно продължаваме повдигането. Ако помпата вече не слиза надолу, трябва да я оставим в положението, в което е заклинила, и да извикаме специалисти.

Може да се случи така: помпата излизаше лесно и без проблем. Изведнъж тя спря да се движи нагоре, сякаш се опря в препятствие. Най-вероятно оборудването се е натъкнало на издатина вътре в обсадната тръба. Това могат да бъдат остатъци от заваряване или разминат съединител.

В този случай ударът в ръба на издатината ще се усеща ясно, надолу помпата ще се спуска лесно. Възможна е и вдлъбнатина на стената. Тук удар няма да се усеща и уредът ще се спуска надолу със затруднение.

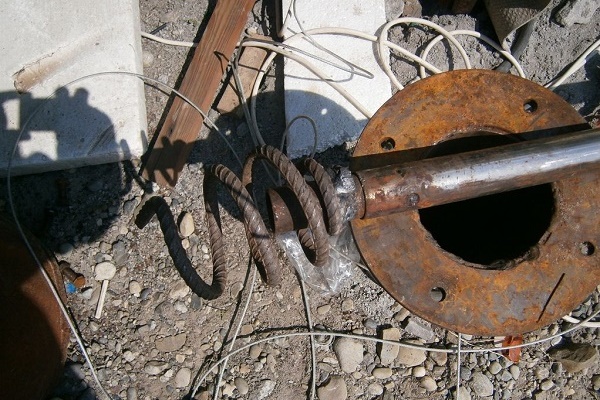

За извличане на помпата можем да посъветваме следния начин. Плавно въртейки устройството за маркуча около оста му, бавно го дърпаме нагоре. Ако имаме късмет, уредът ще се плъзне около препятствието, ще го заобиколи и ще премине проблемното място.

В кладенеца може случайно да падне някакъв предмет, например отвертка или ключ. Пролуката между помпата и стената на кладенеца е толкова малка, че чуждо тяло, попаднало в нея, веднага заклинва оборудването.

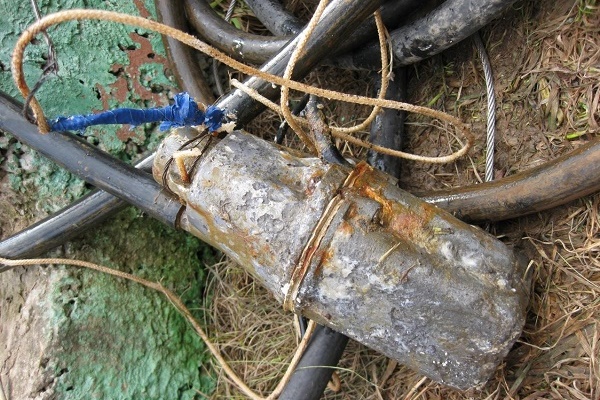

Затилената в кладенеца помпа е много трудно да се извади. Необходимо е внимателно да се люлее устройството, така че водата, попаднала под него, постепенно да размие тапата от тиня.

В този случай помпата лесно ще се спуска надолу, но нагоре няма да може да се движи. Трябва да се избере хлабината на въжето, да се опъне малко и надеждно да се фиксира заклещената помпа.

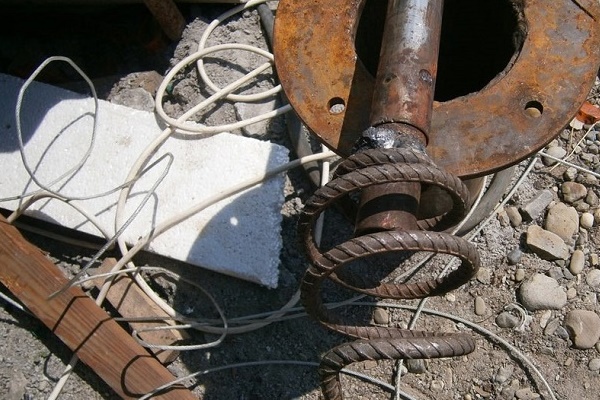

По-нататъшните работи трябва да се извършват само с помощта на специално оборудване. В рядко използван кладенец в пясък може да настъпи затиляне на тръбата над помпата. За да го извадите самостоятелно, трябва да използвате метода на люлеене.

За целта равномерно отпускаме, а след това опъваме въжето, на което е закрепено устройството. Трябва поне малко да откъснем помпата от дъното, в този случай в получената пролука ще попадне вода. Тя ще разрежда тинята при спускане/повдигане на оборудването и то най-вероятно ще успее да се извади на повърхността. Много е важно всичко да се прави внимателно, без излишни усилия, които биха могли да скъсат въжето.

Ако нищо не помогна и помпата остава в кладенеца, трябва да се извикат специалисти. Те трябва да разполагат с апарати за видеодиагностика, които помагат да се определи причината за заклинването, и специални инструменти.

По същия начин трябва да се постъпи и при падане на помпата в кладенеца. Извличането ѝ е възможно само с помощта на специално оборудване. В най-безнадеждния случай може да се опита да се разруши заклещеното устройство със сондажна машина. Вярно е, че това е скъпа и доста рискована операция.

Проверени на практика начини за извличане на помпа от кладенец при заклинване в ствола са представени в следващата статия, която съветваме да прочетете.

Какво да изберете: ремонт или смяна?

Трябва да се разбере, че далеч не винаги причината за проблеми с пълненето на хидроакумулатора или накопителния резервоар се крие в помпата. Напълно е възможно да са се разстроили настройките на автоматиката или тя да е излязла от строя.

Може да са се появили течове в захранващата вода тръба или просто да се е затилил кладенецът. Затова вдигаме помпата само след като изключим повреда на хидроакумулатора и автоматиката.

В някои случаи помпата може да бъде ремонтирана, така че ако уредът е работил малко, струва си да се направи диагностика в сервизна работилница. Възможно е тя да служи още.

След изваждане на оборудването от кладенеца трябва да се провери неговата работоспособност, като се потопи в съд с вода. По този начин ще се види дали електродвигателят работи и как се подава вода.

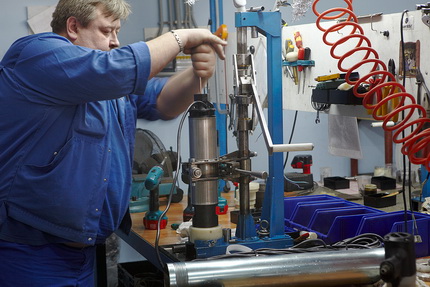

Разбира се, че адекватна диагностика могат да извършат само специалисти, но така ще се разбере дали тя изобщо е необходима. Освен това, ниско окачените вибрационни помпи много често се запушват с пясък.

За да се върне устройството към живот, ще бъде напълно достатъчно да се разглоби корпусът и да се изтръскат запушените под клапана от гума камъчета. В случай на износване може да се наложи и смяна на самия клапан, но това е много просто и евтино.

След диагностика на помпата може да се вземе решение за нейното възстановяване или смяна. Разбира се, ако механизмът е служил 10 или 15 години, износването на частите е голямо и той трябва само да се смени.

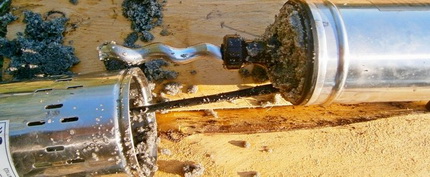

Понякога се случва, че за да се върне помпата към живот, е достатъчно просто да се почисти от попадналия вътре пясък и камъчета

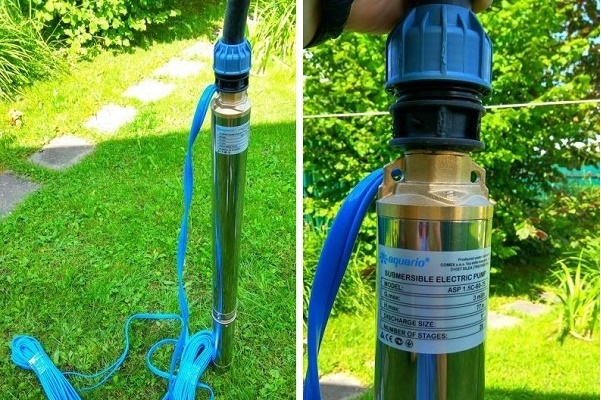

При избора на нов механизъм трябва да се вземат предвид всички нюанси. За да се избегнат описаните по-горе грешки, които водят до бърза повреда на устройството, трябва адекватно да се избере помпа. Нейните технически характеристики трябва да съответстват точно на възможностите на източника и на потребностите на жилищната сграда.

Монтаж на нова помпа

Преди спускането на новата помпа в кладенеца трябва да се застраховате срещу възможни неприятности, свързани с бъдещото й изваждане. На първо място, трябва да знаете, че колкото по-голям е размерът на хлабината между помпата и стената на обсадната тръба, толкова по-малка е вероятността от заклинване на оборудването в кладенеца.

Известни производители предлагат специални модели с минимална дебелина. Разбира се, тяхната цена е по-висока. Обаче разликата в цената не е сравнима със стойността на ремонтните работи при евентуално заклинване или дори пробиване на нов кладенец.

Освен това, не трябва да се опитвате да спестите от въжето, на което ще окачим помпата. Категорично не трябва да се използват в това качество въжета от обикновена стомана, поцинковани или с пластмасова обвивка. Не стават също вериги или въжета.

За окачване на помпата в кладенеца може да се вземе неръждаемо въже или, ако има опасения, че то може да разбие крепленията на корпуса, здрав капронов шнур

Трябва да се купи необходимото количество качествено въже от неръждаема стомана и комплект крепежни елементи за него. Това ще ви спести ненужни разходи за ремонт в бъдеще. Специалистите настояват, че използването на снадени въжета и маркучи в кладенеца е голям риск.

Няма никакви гаранции, че при последващото повдигане на помпата те няма да се разпаднат, че откъснатото парче няма да се увие към кладенеца и да блокира оборудването. По този начин, колкото по-малко съединения, а в идеалния случай изобщо да няма такива, толкова по-добре.

И още един нюанс. Инсталирането на оглавник на кладенеца е задължително, в противен случай в него неизбежно ще попадат дребни и едри отпадъци, което е изключително нежелателно.

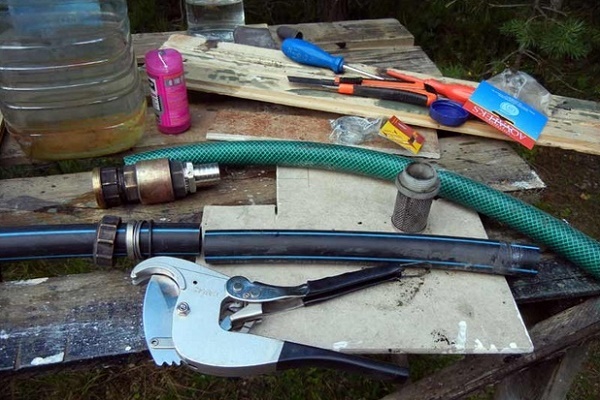

След като необходимите материали и оборудване са закупени, може да се пристъпи към работа. Необходимите действия се извършват в следната последователност.

Обследване на състоянието на обсадната тръба

Преди спускането на помпата задължително проверяваме дали по стените на обсадната тръба не са се появили изкривявания, неравности или стеснения. Такива дефекти могат сериозно да затруднят монтажа на оборудването и да се отразят на срока на експлоатацията му. При малка хлабина спускането на помпата в кладенеца ще бъде доста трудно, а с експлоатацията ѝ също ще възникнат проблеми.

Голямата хлабина също е нежелателна. В този случай помпата няма да може да осигури необходимата скорост на движение на водата, която охлажда двигателя ѝ. Затова трябва стриктно да се спазват минималните допустими стойности, които производителят посочва в документацията за оборудването.

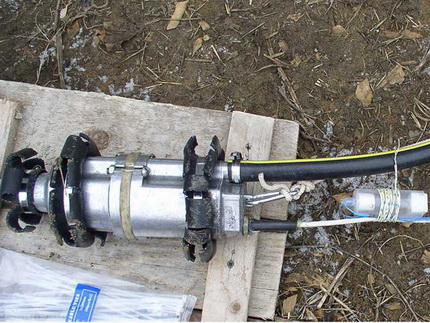

Преди спускането на помпата в кладенеца може да се сложат на корпуса ѝ два гумени пръстена. Това няма да позволи на оборудването да се удря в стените на обсадната тръба

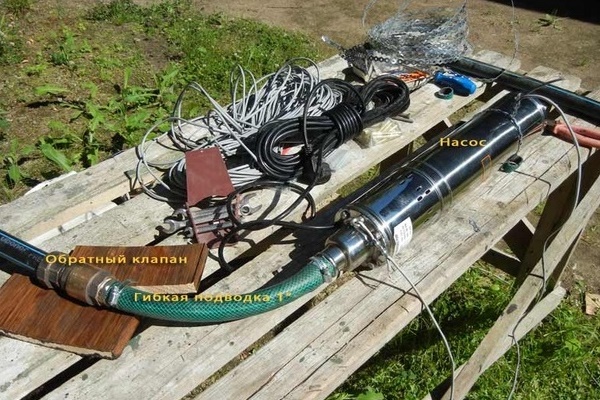

Подготовка на помпата за спускане

Взимаме оборудването и го закрепваме към въжето. Ако има опасения, че въжето при работа на помпата може да разбие крепежните елементи на корпуса, използваме като окачване здрав капронов шнур.

Избираме такъв, който може да издържи на разривно натоварване най-малко пет пъти по-голямо от теглото му. Ако дълбочината на кладенеца е голяма, може да дублираме окачването с предпазен елемент.

Възелът на окачващото въже се завързва така, че да се намира на поне 10 см от входните отвори на помпата. В противен случай оборудването ще го засмуче. Краищата на шнура се отрязват и задължително се топят.

На устройството, което ще спускаме на дълбочина по-малка от 10 м, трябва допълнително да се закрепи пружинно окачване, което ще гаси вибрациите. За тези цели се използва лента от гъвкава гума или обикновен медицински турникет.

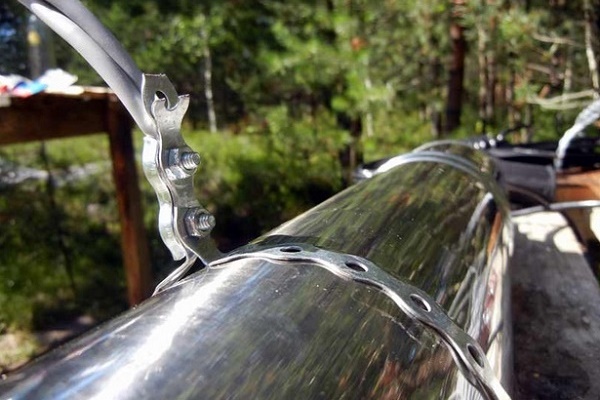

Електрическия кабел, металопластичната тръба и окачването закрепваме един към друг чрез усукване. Стъпката между крепежните елементи трябва да бъде не по-малка от 80-130 см. При това първата връзка правим на разстояние 20-30 см от помпения накрайник.

Свързването на потопяемата помпа към кладенеца трябва да се извърши правилно, без да се използва резбово съединение, което е подложено на разрушаване от корозия и намалява здравината на тръбите. Оптимално е да се направят фланцови съединения. Те са по-надеждни и траят много по-дълго.

При извършване на закрепването болтът задължително се вкарва отгоре, а гайката отдолу. Това се прави, за да не може впоследствие болтът при никакви обстоятелства да падне в кладенеца. Тъй като той може да стане причина за сериозна авария.

Спускането на помпата в кладенеца трябва да се извършва много осторожно и внимателно. Устройството не трябва да докосва стените на обсадната тръба.

Монтаж на помпен агрегат в ствола

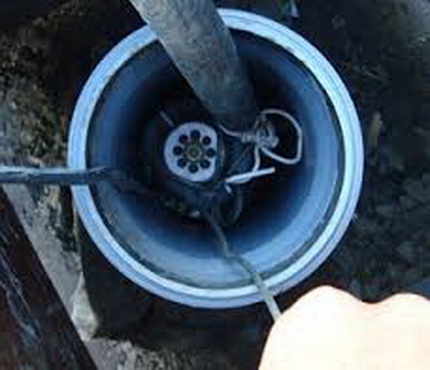

Приключваме подготвителните работи. Горната част на напорния тръбопровод закрепваме към опорната плита. Ако помпата не е снабдена с обратен клапан, монтираме го тук. След това поставяме задвижка, коляно и манометър, след което свързваме оборудването към системата.

След това повдигаме и закрепваме подвеската, събрана от шнур, тръба и кабел, на предварително инсталирана пречка. Пристъпваме към спускане то на помпата. Операцията извършваме много внимателно. Оборудването не трябва да докосва стените на обсадната тръба.

Ако е ясно, че това не може да се избегне, по-добре е да се подстраховаме, като защитим корпуса с резиново колце. Спускаме помпата на необходимата дълбочина. Тя трябва да е около два метра под динамичното ниво на кладенеца. При това трябва да се помни, че до дъното трябва да остане поне един метър.

Минималната отметка, на която може да се спусне помпата, е 0,3 м под динамичното ниво. Такава дълбочина ще е достатъчна, за да се охлажда двигателят на уреда по длъжния начин. Оптимална за работа на помпата се счита дълбочина от 2-3 метра от динамичното ниво.

За измерване на нивото на водата в кладенеца поставяме в отвора на опорната плита колона от газови тръби. Спускаме я под динамичното ниво.

След като сме спуснали помпата на необходимата дълбочина, надеж нозакрепваме овеската. След това вз имаме мегомметъра и пров еждаме измервания, за да определим съпротивлението на изолацията на навивката на електр одвигателя при спуснат кабел. И свързваме станцията за управление към помпата, още внъж проверяваме дали е спусната на дост атъчна дълбочина. След това правим пробен пуск на новата пома.

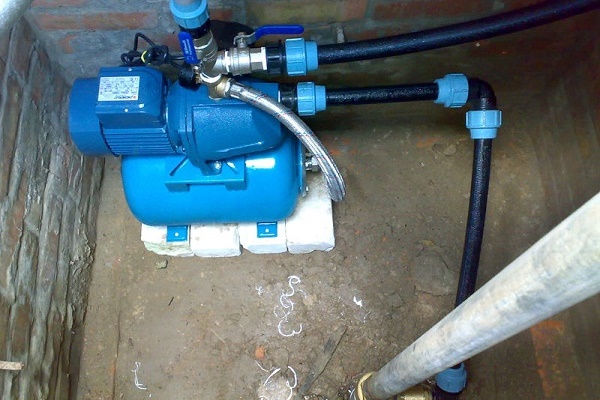

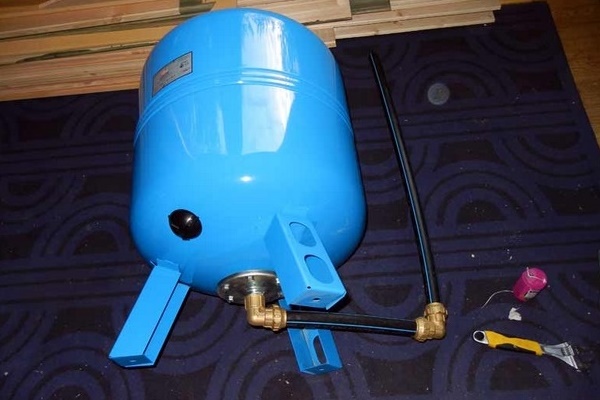

Следкато новата помпа бъде спусната в кладенеца, тя се свързва към автоматиката и хидроакумулатора, след което се извършва пробен пуск.

Оценяваме работата на уреда, като обръщаме особено внимание на това колко правилно функционира електродвигателят под натоварване. Ако са констатирани някакви недостатъци, веднага ги отстраняваме и още веднъж проверяваме работата на оборудването. Инсталираме горния капак на оглавника на устието на кладенеца и затягаме болтовете, като надежно затваряме уреда. Сега в съоръжението не може да попадне нито отпадък, нито повърхностни води.

За това как се извършва поддръжката на водовземния кладенец, подробно е написано тук. Трябва да се запознаете с правилата за експлоатация, за да избегнете ситуации, налагащи изваждане на помпата и прекалено често почистване на шахтата.

Изводи и полезно видео по темата

Видео #1. Как да подготвите помпата за спускане в кладенеца:

Видео #2. Смяна на помпата в кладенеца:

Видео #3. Как да инсталирате потопяема помпа в кладенеца:

Смяната на кладенчова помпа е доста сложна и отговорна операция. Важно е да извадите излязлото от употреба оборудване от шахтата така, че да не заседне или да падне надолу. В противен случай експлоатирането на кладенеца ще бъде невъзможно.

Новата помпа трябва да се спусне и свърже в строго съответствие с препоръките на производителите. Само тогава оборудването ще служи дълго и безпроблемно.
