Как работи релето за налягане за помпена станция + правила и особености на неговото регулиране

Представете си, че за да получите вода във вилата, можете просто да отворите кран. Че не е нужно да пълните кофи за елементарни хигиенни процедури, приготвяне на храна, почистване. За това трябва само да инсталирате помпено оборудване с датчик за налягане, но преди това трябва да се запознаете с устройството му, съгласни ли сте?

Нашата статия в тънки подробности ще ви запознае с релето за налягане за помпена станция. Ще научите как работи уредът, по какъв начин активира и спира изпомпването. Ние подробно описваме търсените варианти на датчици за налягане и начините за тяхното регулиране.

В материала са изброени технологичните нюанси и методите за настройка на релето. Изложената информация идеално допълват полезни схеми, снимки и видео приложения.

Роля на релето за налягане в системата за водоснабдяване

Малко по размери устройство принадлежи към групата на автоматиката, обслужваща помпеното оборудване. Неговата функционалност е възможна само в комбинация с хидравличен акумулатор.

Въпреки малките си размери, релето изпълнява редица важни функции:

• позволява на всички уреди да функционират в зададения режим;
• чувствително реагира на промяна на праговете за включване/изключване;
• активира и спира работата на помпата при достигане на критични стойности.

С прости думи, то регулира автоматичния процес на изпомпване на вода в схеми за независимо водоснабдяване с мембранен резервоар. Регулирането се извършва чрез комутиране на електрически вериги при достигане на два параметъра на налягане в системата, приети като горна и долна граница.

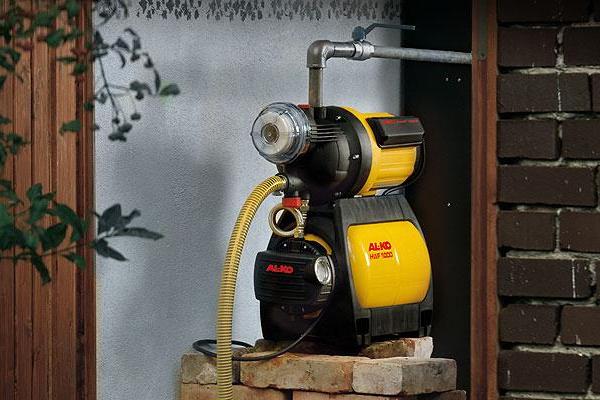

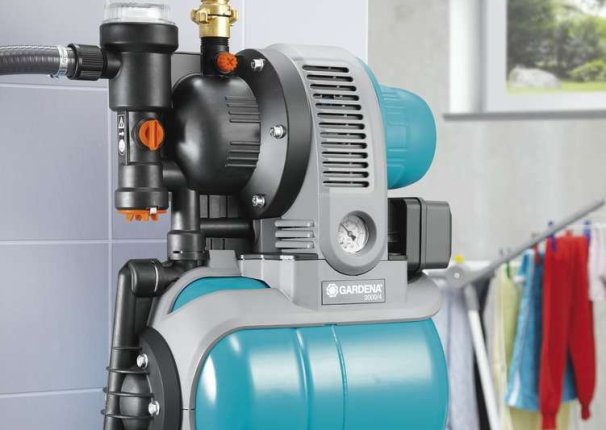

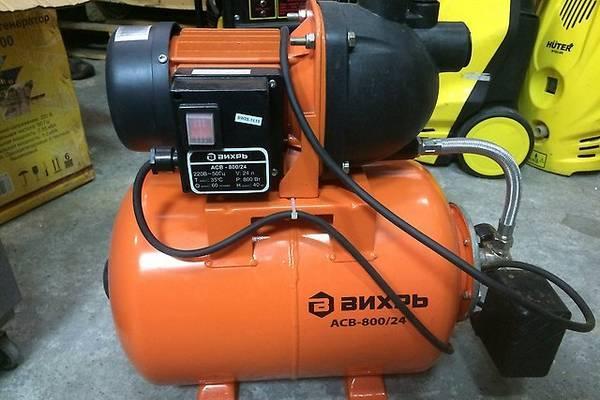

При покупка на помпена станция, вие получавате комплект оборудване, част от което е и релето за налягане. Външно моделите от различни марки и серии приличат, но могат да се различават по форма, размер, цвят на корпуса, начин на настройка и място на разположение.

При самостоятелно сглобяване на автоматиката е необходимо да се изучат характеристиките на уредите и да се изберат най-подходящите за конкретната система.

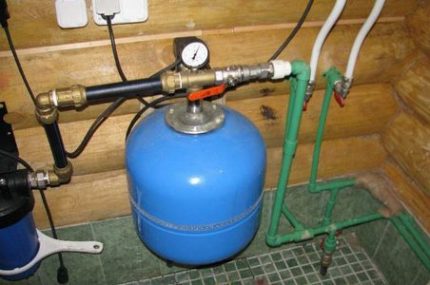

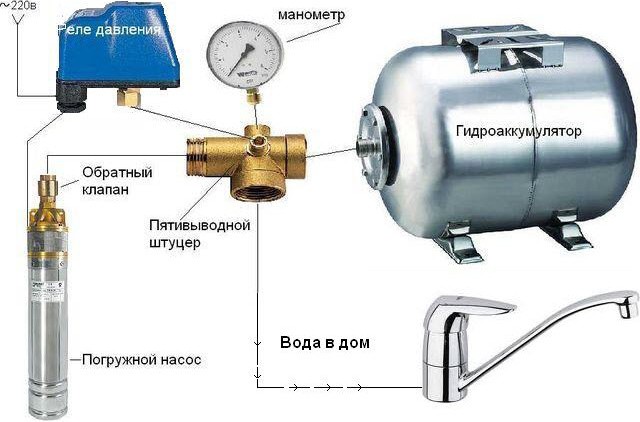

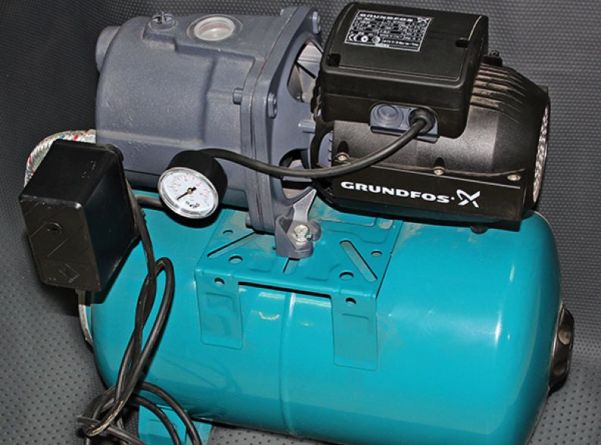

Схема на разположение на уредите, участващи в организирането на водоснабдяването на частна къща от кладенец или сондаж. Релето контролира работното налягане в мрежата, а манометърът показва актуалните параметри

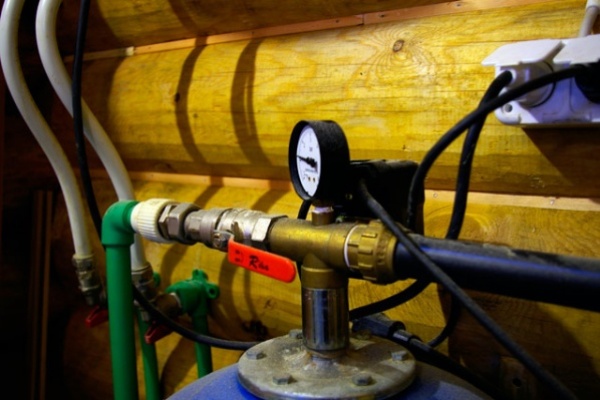

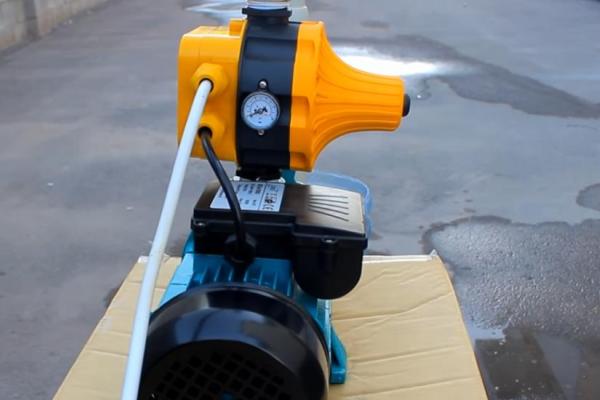

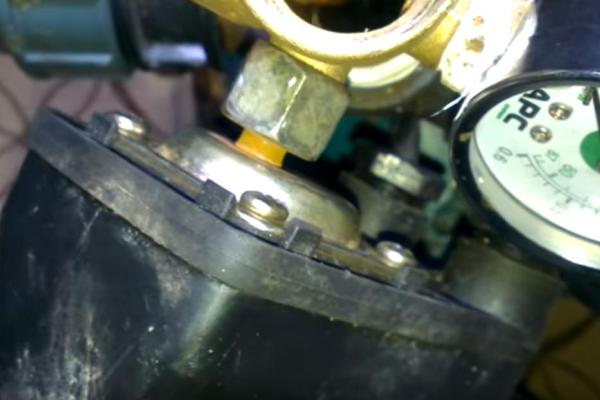

Уредите са адаптирани за удобно инсталиране и обслужване на помпената станция. Най-често те са закрепени с шуцер на входа на хидроакумулатора, но могат да се монтират и в тръбата на системата за студено водоснабдяване в непосредствена близост до апарата.

Конструкция и принцип на действие

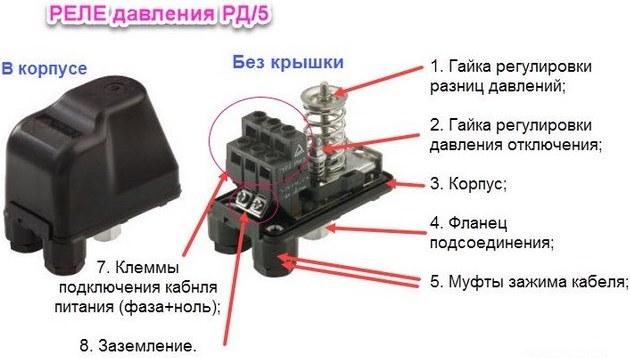

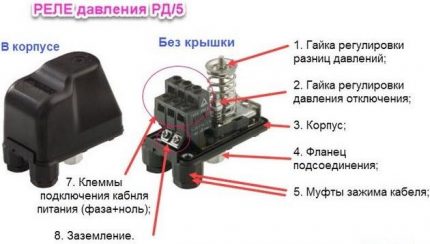

Релето за регулиране на налягането има проста разглобяема конструкция, благодарение на която потребителят може самостоятелно да настройва работата на хидроакумулатора, да стеснява или разширява параметрите.

Вътрешните части са компресирани в здрав пластмасов корпус, наподобяващ кутийка с неправилна форма. Тя има гладка повърхност и само 3 външни работни елемента: два муфтови затягащи механизма за електрическите кабели, идващи от мрежата и помпата, и метален патрубок ¼, ½, 1 инч за свързване към системата. Резбата на патрубка може да бъде както външна, така и вътрешна.

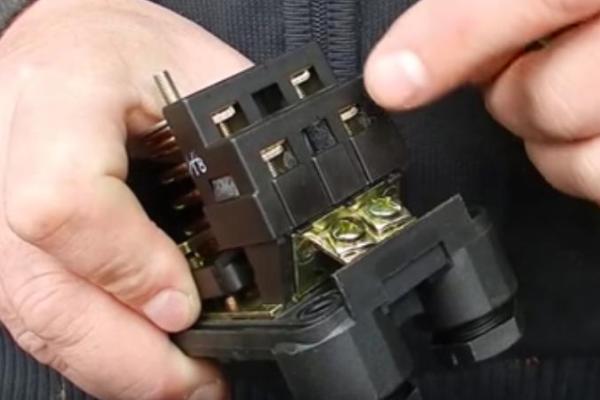

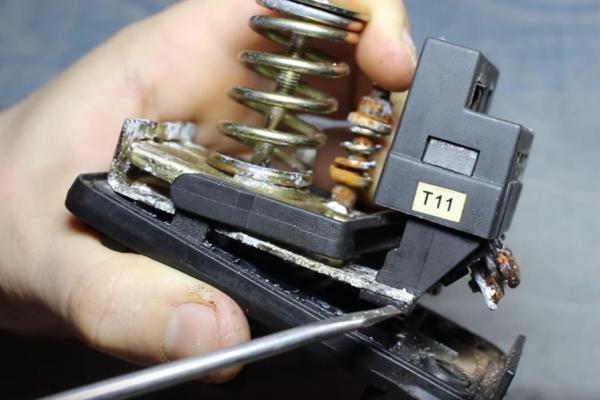

За да свалите корпуса на уреда, трябва да се въоръжите с плоска отвертка и бавно и внимателно да отвиете вдлъбнатия в пластмасата винт, разположен над оста на голямата пружина.

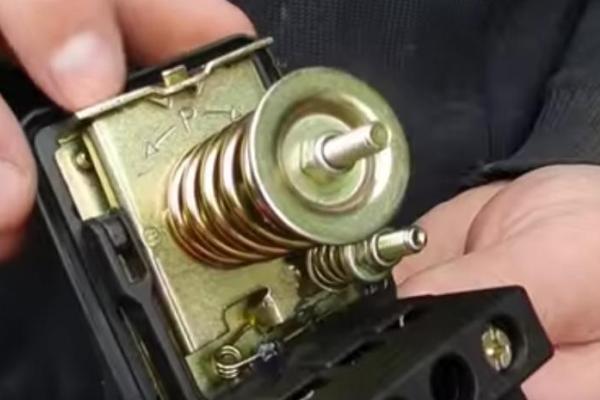

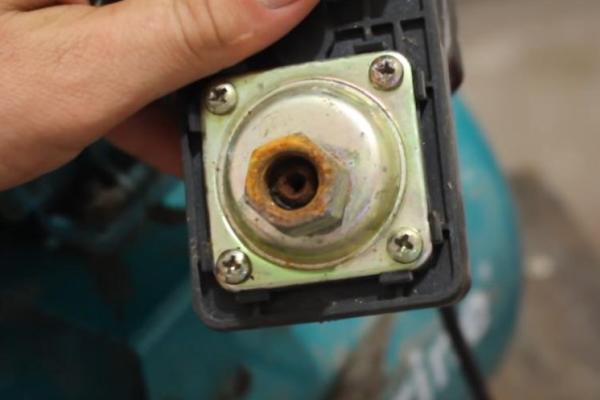

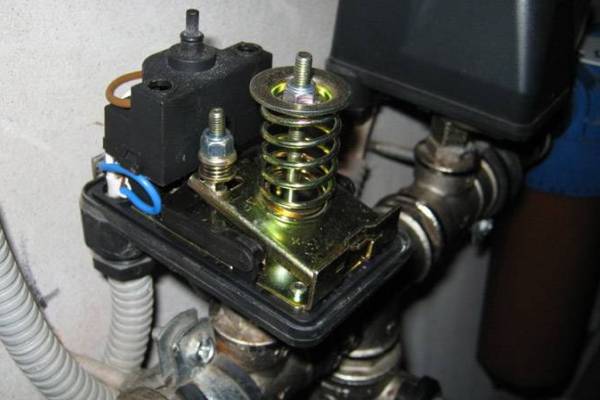

Вътре се намира основата, към която са закрепени работните елементи: голяма и малка пружина с регулиращи гайки, контакти за свързване, мембрана и пластина, която променя положението си в зависимост от повишаването/понижаването на параметрите на налягането в системата.

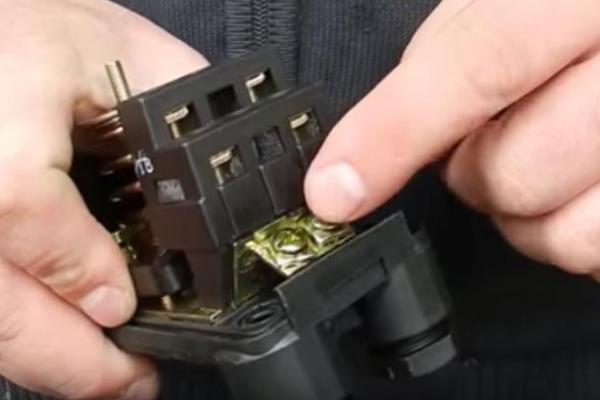

Контактите на две електрически вериги, които се затварят при достигане на граничните параметри на налягането, се намират под пружините, които са закрепени на метална пластина. Когато налягането се повиши, мембраната на хидробака се деформира, налягането вътре в крушата се увеличава, масата на водата натиска върху пластината. Тя от своя страна започва да въздейства върху голямата пружина.

При натискане пружината задейства и отваря контакта, който подава напрежение към двигателя. В резултат на това помпената станция се изключва. При понижаване на налягането (обикновено в интервала 1,4 – 1,6 бара) пластината се връща в изходно положение и контактите отново се затварят – моторът започва да работи и да подкачва вода.

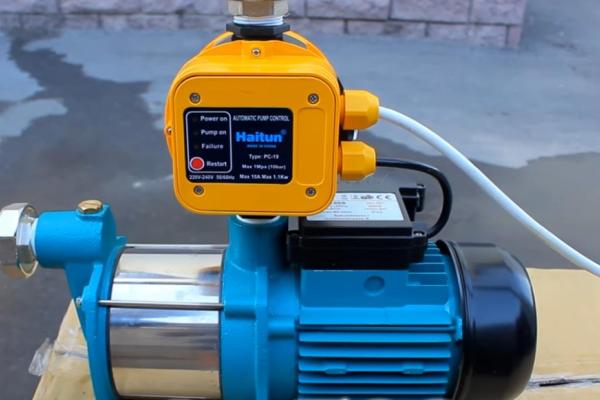

При закупуване на нова помпена станция се препоръчва да се извърши тестване на оборудването, за да се уверите в работоспособността на всички съставни части. Проверката на експлоатационните качества на релето става в последователността, описана по-долу. Като пример – модел Haitun PC-19.

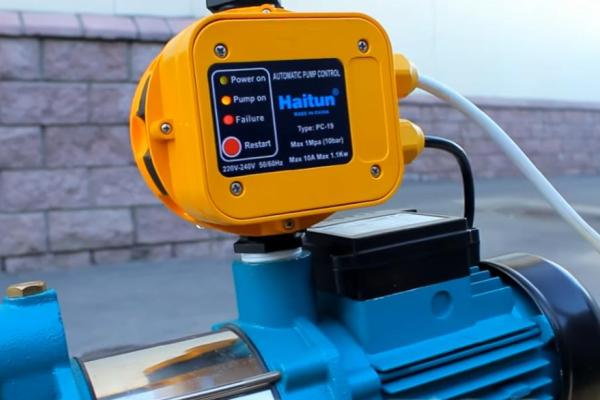

При механичните модели индикация и контролен панел няма, но те могат да бъдат снабдени с бутон за принудително включване. Той е необходим, за да накара да функционира.

Критерии за избор на реле за помпа

Съществува множество универсални модели, които се продават отделно от помпените станции и могат да бъдат използвани за сглобяване на системата със собствени ръце. При закупуване на реле или блок за автоматика, трябва да се основавате на характеристиките на уреда. Те могат да бъдат намерени в техническата документация.

Важно е възможностите на релето да съвпадат по характеристики с възможностите на останалото оборудване.

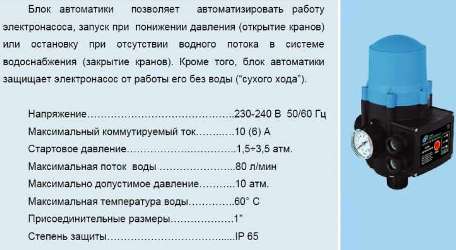

Преди покупка на блок за автоматика или реле, внимателно проучете техническите данни на модела. В повечето случаи те са стандартни: номинално налягане от 1,5 atm, максимално – 3 atm.

Трябва да се изхожда от номиналното налягане, но горната граница на работното налягане също е важна. Необходимо е да се вземат предвид електрическите показатели и максималната температура на водата. Задължителен параметър е класът IP, обозначаващ защитата от прах и влага: колкото по-висока е стойността, толкова по-добре.

Размерите на свързващата резба се означават в инчове: например ¼ инч или 1 инч. Те трябва да съответстват на размерите на нипела за свързване. Размерите и масата на самите уреди са приблизително еднакви и са второстепенни характеристики.

Също трябва да се помни, че съществуват вградени и външни модели. По-голямата част от наличните в продажба уреди са универсални: те могат да се свързват директно към хидроакумулатора или да се монтират на тръба.

Електронните релета имат същите функции като механичните: отговарят за подаването на вода и защитават механизма на помпата от сух ход. Те са по-капризни от простите модели и чувствително реагират на суспендирани частици във водата. За да се защити устройството, преди мястото на неговото свързване се инсталира мрежест филтър-уловител на мръсотия.

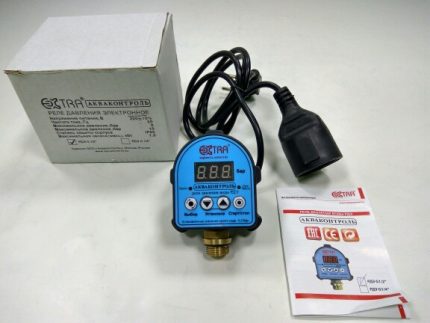

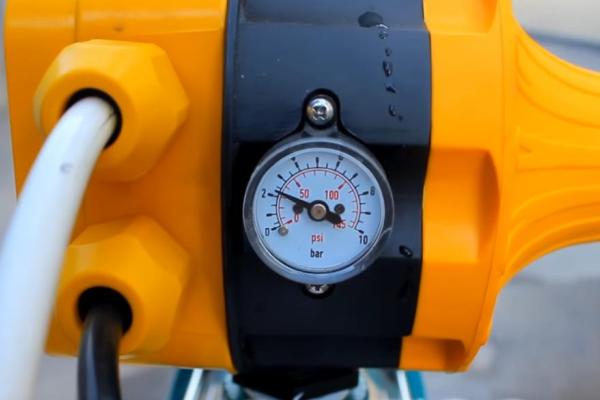

По същество електронният уред представлява блок за автоматика с удобен дисплей и система от бутони, даваща възможност за извършване на настройка без разглобяване на устройството.

Една от разликите спрямо традиционния модел е забавянето на изключването на помпата. Ако при повишаване на налягането механичното устройство реагира бързо, то електронният аналог изключва оборудването едва след 10-15 секунди. Това се обяснява с внимателно отношение към техниката: колкото по-рядко се включва/изключва помпата, толкова по-дълго ще издържи.

Някои стрелкови модели, както и блокове за автоматика работят без хидроакумулатор, но тяхната функционалност е ограничена до по-проста употреба. Да предположим, те прекрасно подхождат за поливане на градина или прехвърляне на течност от един резервоар в друг, но в системата за водоснабдяване на дома не се използват.

При това техническите характеристики на устройствата са същите като при традиционните релета: заводска настройка 1,5 атмосфери, праг на изключване – 3 атмосфери, максимална стойност – 10 атмосфери.

Причини за извършване на индивидуална настройка

Разглобяемата конструкция на уреда и инструкцията за настройка не са измислени напразно. Заводските параметри рядко отговарят на изискванията на системата за водоснабдяване, както и на обема на хидроакумулатора.

Преди процедурата по корекция на релето задължително трябва да се уверите в изправността на хидроакумулатора и добрата работа на системата за водоподаване в дома, иначе може неправилно да настроите работните параметри.

С помощта на настройката може не само да се „напаснат“ горната и долната граница към оптималните стойности, но и да се направи работата на оборудването по-щадяща – например, да се намали броят на включванията/изключванията на помпата. За това е достатъчно леко да се увеличи диапазонът между работните налягания – делтата.

Възможно е да се сблъскате и с неправилна настройка на фабричния модел. Ако делтата е неправилно координирана и е направена твърде малка, помпата постоянно ще се включва и изключва, реагирайки на минималното повишаване на параметрите.

Препоръки за регулиране на уреда

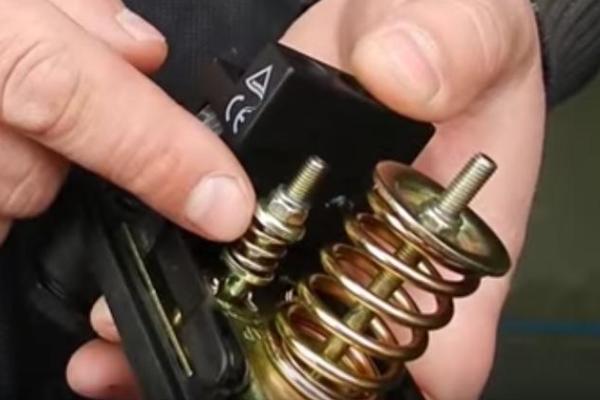

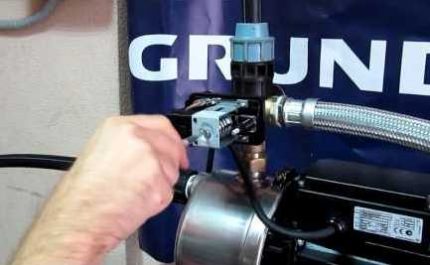

Манипулирайки с пружините, можете да постигнете промяна на прага на изключване на помпата, както и да регулирате обема на водата в хидроакумулаторния резервоар. Обикновено се счита, че колкото по-голяма е делтата, толкова по-голям е обемът на течността в резервоара. Например, при делта от 2 атм. резервоарът е пълен с 50% вода, при делта от 1 атм. – на 25%.

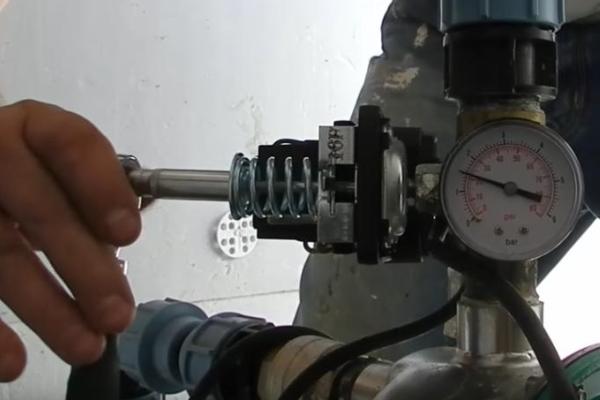

За да постигнете делта от 2 атм., е необходимо да зададете долната стойност на налягането, например на 1,8 атм., а горната на 3,8 атм., като променяте положението на малките и големите пружини.

Първо да си припомним общите правила за регулиране:

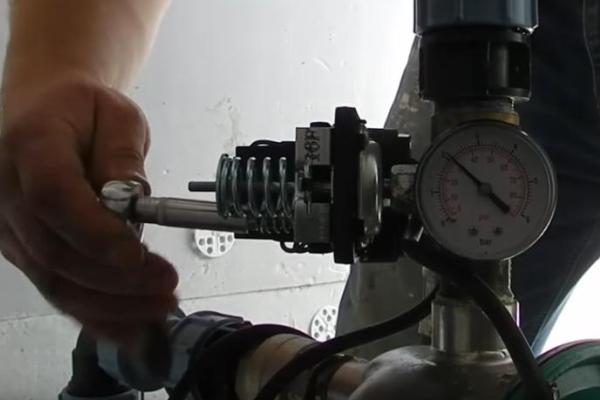

• За да повишите горната граница на задействане, т.е. да увеличите налягането на изключване, трябва да затегнете гайката на голямата пружина; за намаляване на „тавана“ – да я разхлабите;
• За да увеличите разликата между двата показателя на налягане, затягате гайката на малката пружина, за намаляване на делтата – я разхлабвате;
• Движението на гайката по часовниковата стрелка – увеличение на параметрите, обратно – намаляване;
• За настройка е необходимо свързване на манометър, който показва началните и променените параметри;
• Преди започване на регулирането е необходимо да почистите филтрите, да напълните резервоара с вода и да се уверите в работоспособността на цялото помпено оборудване.

Всички действия по регулирането се извършват само след тестване на системата и откриване на ниска производителност или явни грешки в работата. Случва се и станцията да спре да работи поради запушване, което е запушило филтъра или един от тесните тръбопроводи. На нашия сайт има още една статия, в която по-подробно е описан процеса на регулиране на релето за налягане – отидете по връзката, за да се запознаете с материала.

Практически примери за настройка на реле

Нека разгледаме случаите, когато прибягването до регулиране на релето за налягане наистина е необходимо. Обикновено това се случва при закупуване на нов уред или при възникване на чести изключвания на помпата.

Също така настройка ще е необходима, ако сте получили употребявано устройство с развалени параметри.

Свързване на нов уред

На този етап трябва да проверите доколко са коректни заводските настройки и при необходимост да направите някои промени в работата на помпата.

За да проследите хода на работата, препоръчително е да записвате всички получени данни на лист хартия. В бъдеще можете да върнете първоначалните настройки или отново да промените параметрите.

Помпата спря да се изключва

В този случай принудително изключваме помпеното оборудване и действаме в следния ред:

1. Извършваме включване и изчакваме, докато налягането достигне максималната стойност – да предположим, 3,7 атм.
2. Изключваме оборудването и намаляваме налягането чрез изпускане на вода – например до 3,1 атм.
3. Леко затягаме гайката на малката пружина, като увеличаваме стойността на диференциала.
4. Проверяваме как се е променило налягането на изключване и тестваме системата.
5. Настройваме оптималния вариант чрез затягане и разхлабване на гайките на двете пружини.

Ако причината е била в неправилната първоначална настройка, тя може да се реши, без да купувате ново реле. Препоръчително е редовно, веднъж на 1-2 месеца, да проверявате работата на релето за налягане и при необходимост да извършвате регулиране на границите на включване/изключване.

Ситуации, които не изискват регулиране

Причините, когато помпата не се изключва или не се включва, могат да бъдат много – от запушване в комуникациите до повреда на двигателя. Ето защо, преди да започнете разглобяването на релето, трябва да се уверите, че останалото оборудване на помпената станция работи изправно.

Ако с останалите устройства всичко е наред, проблемът е в автоматиката. Пристъпваме към прегледа на релето за налягане. Изключваме го от шуцера и проводниците, сваляме капака и проверяваме две критични точки: тънкия патрубок за свързване към системата и блока на контактите.

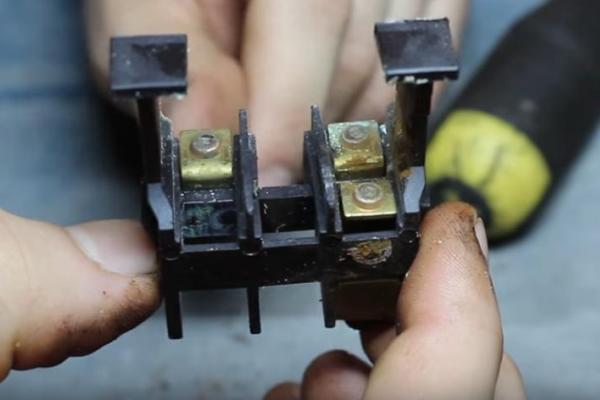

Ако почистващите мероприятия не са помогнали, а регулирането на положението на пружините също е било напразно, най-вероятно релето не подлежи на по-нататъшна експлоатация и трябва да се замени с ново.

Да предположим, че сте попаднали на старо, но работещо устройство. Неговата настройка се извършва в същия ред, както настройката на ново реле. Преди началото на работата се уверете в целостта на устройството, разглобете го и проверете дали всички контакти и пружини са на местата си.

Изводи и полезно видео по темата

Практическите видео съвети ще ви помогнат да разберете по-добре как трябва да се извършва настройката на новото реле за налягане на помпената станция, ако параметрите по някаква причина не ви устройват. Също така ще научите с какво се различава устройството за сух ход.

Препоръки за настройка на автоматиката:

Професионални съвети за правилна настройка:

Сравнителна характеристика на два вида релета:

За корекция на работата на релето за налягане обикновено не се канят специалисти, тъй като това е несложна процедура, която отнема малко време. Можете да оставите и заводските настройки, но дори минималната настройка ще помогне да се удължи експлоатацията на помпата и хидроакумулатора, а също така ще оптимизира работата на станцията.

Имате ли личен опит с настройка на реле за помпа и можете да споделите полезен съвет с посетителите на нашия сайт? Моля, оставяйте своите коментари, задавайте въпроси, споделяйте опит в разположения по-долу блок.
