Регулиране на реле за налягане на хидроакумулатор: инструктаж за настройка на оборудването + съвети от специалисти

За да остане стабилно налягането на водата в автономна водоснабдителна (отоплителна) система, в нея се монтира специално устройство – хидроакумулатор. При това неразделна част от този блок е съвсем малък уред – реле за налягане.

Ако последното е настроено неправилно, хидроакумулаторът ще се включва и изключва постоянно без особена нужда. В резултат ще получим преразход на електроенергия и бързо износване на помпеното оборудване.

Съгласете се, инсталирайки хидроакумулатор у дома, искаме да повишим ефективността на водопроводната система и стабилността на нейната работа. Въпреки това, ако регулирането на релето за налягане е извършено с грешки, поставената задача няма да бъде постигната. Настройката на този малък уред е изключително важно да се извърши точно и по правилата. Освен това, регулирането му е необходимо както при първоначалната инсталация, така и по-късно, при експлоатация в постоянен режим.

Принцип на работа на реле за налягане

Автономната система за водоснабдяване в частен дом се състои от водопроводни тръби, помпа и елементи за управление и пречистване. Хидроакумулаторът в нея играе ролята на устройство за контрол на налягането на водата. Първо водата се съхранява в акумулатора, а след това, според необходимостта, при отваряне на крановете се изразходва.

Такава конфигурация на водопровода позволява да се намали времето за работа на помпената станция, както и броят на нейните цикли «включване/изключване».

Релето за налягане тук изпълнява функцията за управление на помпата. То следи нивото на напълване на хидроакумулатора с вода, за да включи своевременно подкачката на течност от водоземането при изпразване на този резервоар.

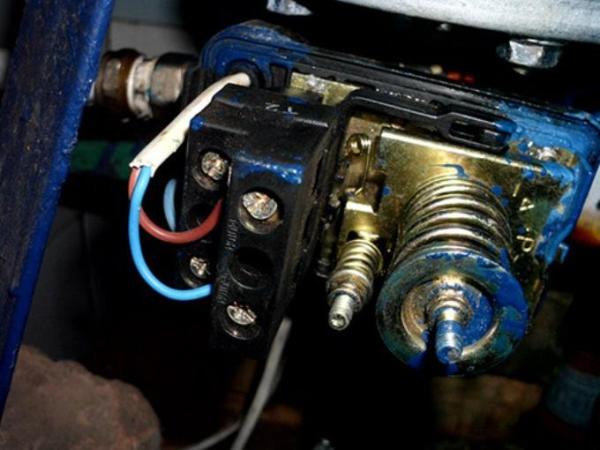

Основните елементи на релето – две пружини за настройка на параметрите на налягането, мембрана, реагираща на налягането на водата, с метална вложка и контактна група 220 V

Ако налягането на водата в системата е в рамките на зададените на релето параметри, помпата не работи. Ако налягането падне под минималната настройка Рпуск (Pmin, Рвкл), към помпената станция се подава електрически ток, за да заработи.

След това, при напълване на хидроакумулатора до Рстоп (Pmax, Рвыкл), помпата се изключва и спира.

Разглежданото реле работи поетапно по следния начин:

1. В хидроакумулатора няма вода. Налягането е под Рпуск – задава се от голямата пружина, мембраната в релето се измества и затваря електрическите контакти.
2. Водата започва да постъпва в системата. При достигане на Рстоп – разликата между горното и долното налягане се настройва от малката пружина, мембраната се премества и разтваря контактите. В резултат на това помпата спира да работи.
3. Някой вкъщи отваря кран или пуска пералня – във водопровода настъпва спад на налягането. След това в един момент водата в системата става твърде малко, налягането отново достига до Рпуск. И помпата отново се включва за подкачване.

Без реле за налягане всички тези манипулации с включване/изключване на помпената станция би трябвало да се правят ръчно.

В техническия паспорт на релето за налягане за хидроакумулатори се посочват заводските настройки, на които регулиращите пружини първоначално са настроени – почти винаги тези настройки трябва да се сменят с по-подходящи.

При избора на разглежданото реле за налягане първо и най-важно трябва да се обърне внимание на:

• максималната температура на работната среда – за топла вода и отопление свои датчици, за студена вода свои;
• диапазон на регулиране на налягането – възможните настройки Рстоп и Рпуск трябва да съответстват на вашата конкретна система;
• максималният работен ток – мощността на помпата не трябва да бъде по-висока от този параметър.

Настройката на разглежданото реле за налягане се извършва въз основа на изчисления, като се вземат предвид капацитетът на хидроакумулатора, средният еднократен разход на вода от потребителите в къщата и максимално възможното налягане в системата.

Колкото по-вместителен е акумулаторът и по-голяма е разликата между Рстоп и Рпуск, толкова по-рядко ще се включва помпата.

Първа стъпка преди настройката

Регулирането на релето за налягане се извършва при първоначалната инсталация и по-късно, при възникване на някакви проблеми във водопроводната система.

Във втория случай, преди да започнете да настройвате релейния блок, трябва да установите причината за неизправностите. Възможно е изобщо да не става въпрос за разглеждания уред, да няма никаква необходимост да го пипате.

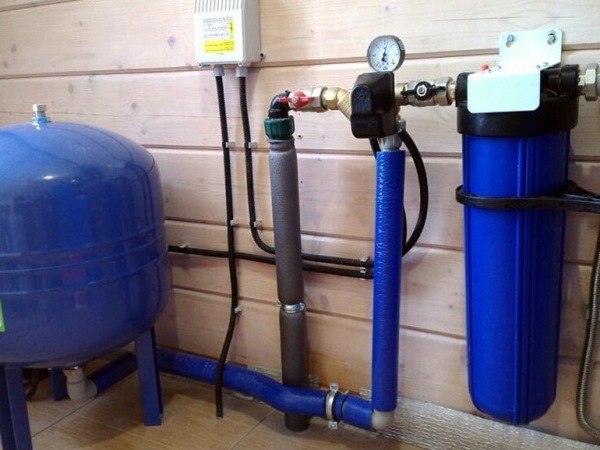

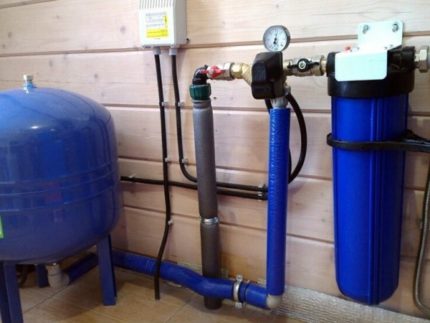

Преди настройката на релето е необходимо да се уверите, че хидроакумулаторът, тръбите и фитингите държат налягане. При наличие на свищове и течове в системата, първо трябва да се отървете от тях.

Вторият изключително важен момент е пречистването на водата. В хидроакумулатора и релето има гумена мембрана. Ако в тръбите попадне пясък, тогава тази гума ще се повреди (ще се напука) и ще престане да държи налягане. В система с хидравличен акумулатор задължително трябва да присъстват филтри за пречистване.

Ако налягането във водопровода по манометъра е достигнало Рстоп, но помпата продължава да работи, то проблемът обикновено се крие в запушване на тръбите и/или филтрите. Също така е възможен вариант с откачане на контактите за подаване на напрежение към помпената станция на релето. В първия случай трябва да се отървете от пясъка и котления камък в системата, а във втория – да проверите контактната група и окабеляването 220 V.

Също така е възможна ситуация, когато водата от тръбите в къщата е напълно източена, но помпата не иска да се включи. Тук първо проверяваме електрозахранването.

Ако има напрежение в мрежата, окабеляването и контактите са изправни, то в «9 от 10» случая релето за налягане е повредено. То ще трябва да се смени с ново, тъй като ремонтът на този уред е практически невъзможен.

Поетапна инструкция за регулиране

Обикновените уплътнения за водопровод са проектирани за 6 бара, максимално и краткотрайно могат да издържат до 10 бара. А работното налягане в системите за водоснабдяване и отопление на жилищни сгради в повечето случаи варира между 2 и 3,5 бара.

Не си струва да настройвате на релето Рстоп над 4 бара. Повечето битови модели на това устройство на пазара имат максимално Рстоп от 5 бара. Въпреки това не се препоръчва да задавате този параметър на максимум – на «петицата».

Не трябва да затягате или отпускате силно пружините на уреда докрай, тъй като това може да доведе до неправилна работа. Необходимо е да оставите малък резерв за затягане/отпускане.

През релето за налягане на хидроакумулатора преминава верига от мрежата 220 V за захранване на помпата. Преди започване на регулирането на уреда, той задължително трябва да бъде изключен от захранването.

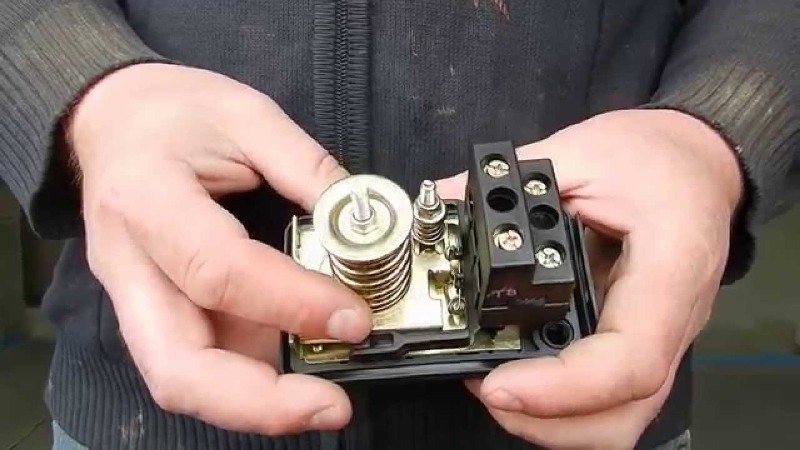

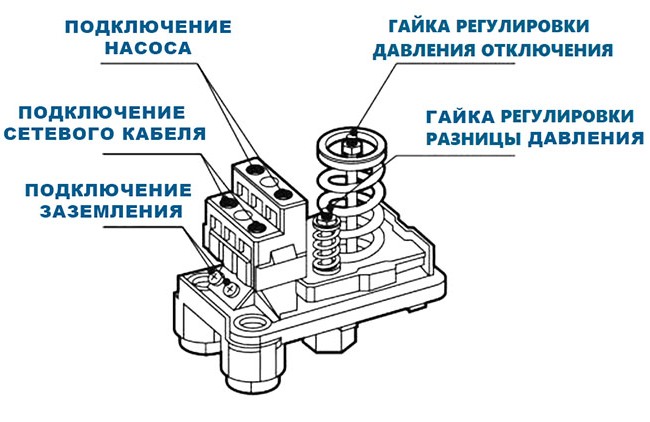

Голямата пружина – настройка на налягането за пускане на помпата. Малката пружина – настройка на разликата в налягането за изключване на помпената станция.

Настройката на релето на хидроакумулатора се извършва по следния начин:

1. Водата се източва от водопровода. След това в хидроакумулатора се задава работно налягане в крушата с въздух – с 10% по-малко от планираното Рстоп.
2. Включва се захранването на релето, помпата започва да работи. С помощта на манометър се отчита налягането, когато тя спира (Рстоп).
3. Отваря се леко кранът на мивката на малка струя. Отчита се налягането, когато помпата отново се включва (Рпуск).

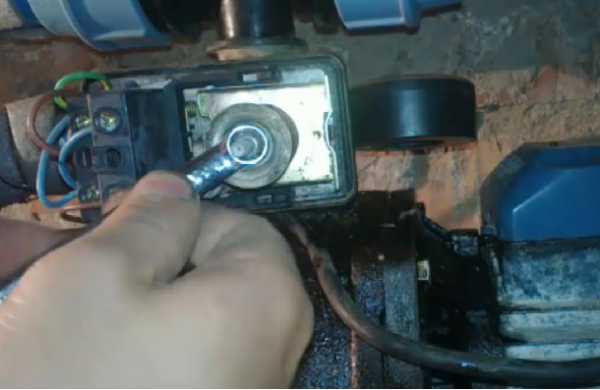

За да увеличите стойността на Рпуск, трябва да затегнете голямата пружина по посока на часовниковата стрелка. За да увеличите разликата между Рпуск и Рстоп, трябва да затегнете малката пружина.

Намаляването на тези настройки се извършва чрез отпускане на пружините обратно на часовниковата стрелка.

В паспорта на релето се посочва минималната разлика в налягането между Рстоп и Рпуск (обикновено 0,8 или 1 бар). Не можете да настройвате малката пружина на по-ниски параметри.

След задаване на необходимите Рпуск и Рстоп, релето с помпата се свързват към мрежата. Ако според манометъра всичко работи както трябва, настройката е завършена. В противен случай трите горепосочени стъпки се повтарят отново.

Съвети от опитни специалисти

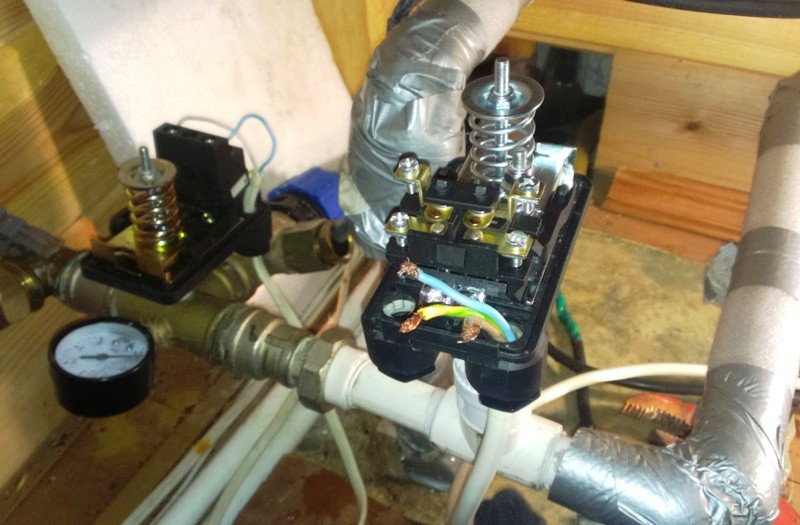

Препоръчва се релето за налягане на хидроакумулатора да се свързва към електротаблото на къщата чрез отделна линия със собствен УЗО.

Също така задължително трябва да заземите този датчик, за което на него има специални клеми.

Затягането на регулиращите гайки на релето до упор е допустимо, но крайно не се препоръчва. Уредът с твърдо затегнати пружини ще работи с големи грешки спрямо зададените Rпуск и Rстоп и скоро ще се повреди.

Ако по корпуса или вътре в релето се вижда вода, уредът трябва незабавно да се изключи от захранването. Появата на влага е пряк признак за скъсана гумена мембрана. Такъв блок подлежи на незабавна подмяна, не може да се ремонтира и да продължи да се използва.

Почистващите филтри в системата трябва да бъдат инсталирани задължително. Без тях не може. Освен това те трябва редовно да се почистват.

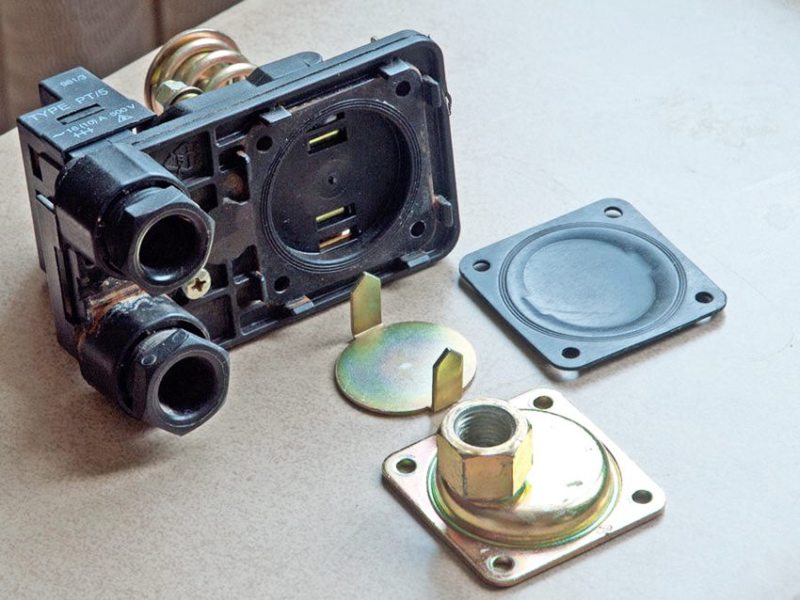

Също така веднъж на тримесечие или шест месеца трябва да се промива самото реле за налягане. За целта на уреда се отвива капакът с входния патрубок отдолу. След това се промива отворената кухина и намиращата се там мембрана.

Основната причина за повреди на релето на хидроакумулатора е появата на въздух, пясък или други замърсявания в тръбите. Настъпва разкъсване на гумената мембрана и в крайна сметка уредът подлежи на подмяна.

Проверката на релето за налягане за правилно функциониране и обща изправност трябва да се извършва на всеки 3-6 месеца. Едновременно с това се проверява и налягането на въздуха в хидроакумулатора.

Ако по време на регулирането настъпят резки скокове на стрелката на манометъра, това е пряк признак за повреда на релето, помпата или хидравличния акумулатор. Необходимо е да се изключи цялата система и да започне пълна проверка.

Изводи и полезно видео по темата

Как правилно да настроите релето за налягане:

С прости думи за релето за налягане за хидроакумулиращи резервоари:

Как да регулирате релето за налягане в помпената станция:

Без изправно работещо и правилно настроено реле за налягане хидроакумулаторът се превръща в безполезно парче желязо. Регулирането на разглеждания уред на пръв поглед изглежда изключително просто – само две пружини, които трябва да се затегнат/разхлабят. Обаче настройката на това устройство има своите нюанси. Ако по време на регулирането се допускат грешки, вместо полза хидравличният акумулатор може да донесе само проблеми.

Имате ли личен опит с настройката на релето за налягане или възникнаха въпроси, пишете в блока за коментари по-долу. Нашите експерти непременно ще ви помогнат да се ориентирате в избора и настройката на този уред за максимално повишаване на ефективността на функционирането на вашата водоснабдителна или отоплителна система.
