Ръчно сондиране на сондажи за вода: как да пробиете водоприемна изработка ръчно

Не всички собственици на крайградски парцели са готови да плащат големи суми за привличане на сондьори за изграждане на водоприемна сондаж. Въпреки това, удобството от използването на собствен водоприемник е трудно да се надцени. Можете да спестите, като изградите воден източник със собствени ръце. Как да го направите?

Всичко за това как се извършва ръчното пробиване на сондажи за вода, ще научите от предложената от нас статия. Ще ви разкажем как и по какъв начин се извършват работите, какво ще е необходимо на начинаещите сондьори за реализиране на идеята. С оглед на нашите препоръки ще можете без проблем да пробиете и обустроите изработката.

За самостоятелните майстори сме представили и разгледали всички методи за ръчно пробиване, обяснили сме в кои случаи трябва да се прилагат. Приложихме схеми на сондажни съоръжения и инструменти, достъпни за самостоятелно изработване, публикувахме фото-подборки и видео-инструкции.

Видове сондажи и техните особености

Собствен воден източник – отлична възможност да осигурите себе си и близките си с чиста живителна вода и да задоволите битовите нужди. Чрез пробиване и обустройване на сондаж можете да решите проблема с водоснабдяването за няколко десетилетия напред.

Изборът на метод на пробиване и обемът на работите по обустройване на сондажа зависят от типа на хидротехническото съоръжение.

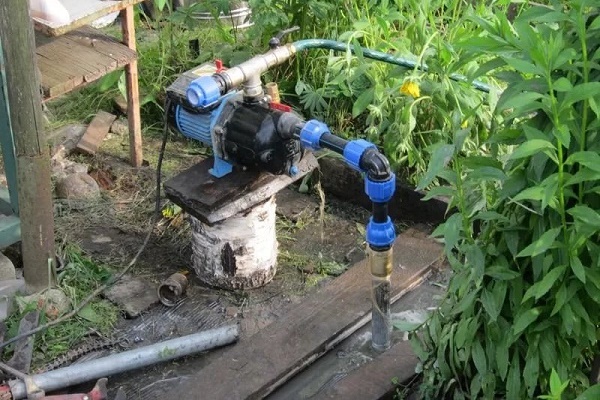

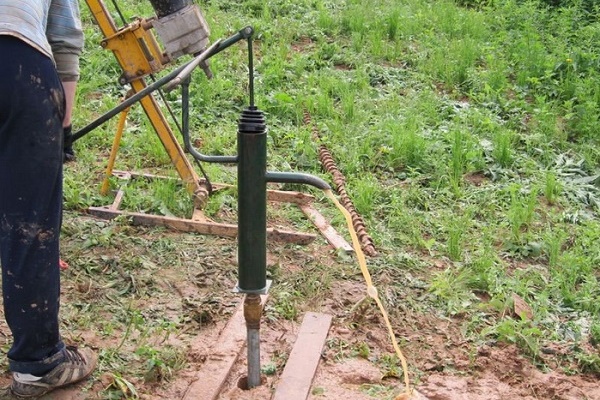

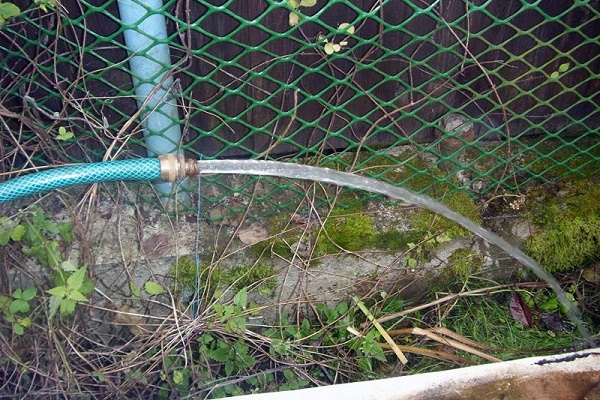

Кладенец от абисински тип

Ако водата на парцела се намира предположително на дълбочини 10-15 метра, то е по-изгодно и по-лесно да се изгради абисински кладенец. Хидротехническото съоръжение от този тип използва водоносен пласт, разположен над водонепропусклив глинест слой. Водоносът се захранва чрез инфилтрация на атмосферни валежи и води от близки водоеми.

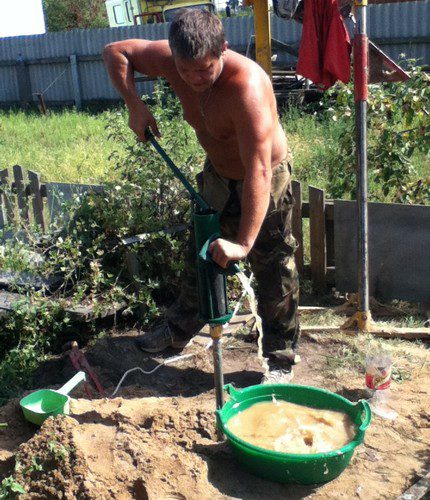

Прост за изпълнение сондаж-игла може да пробие дори начинаещ майстор, който тъкмо усвоява основните умения за сондажни работи.

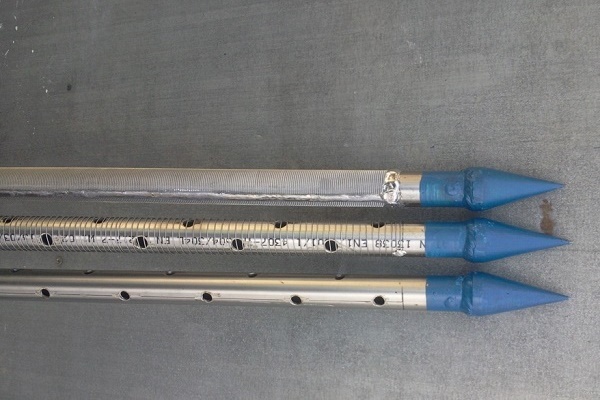

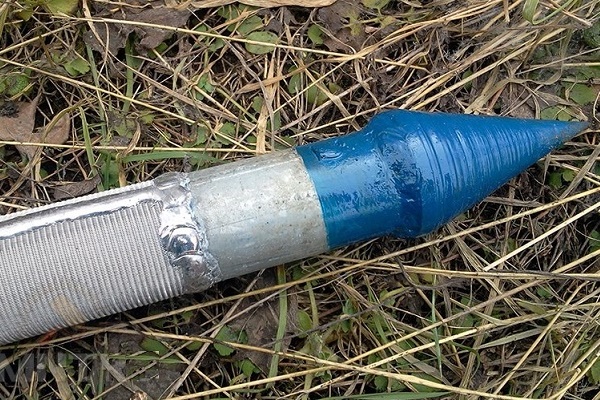

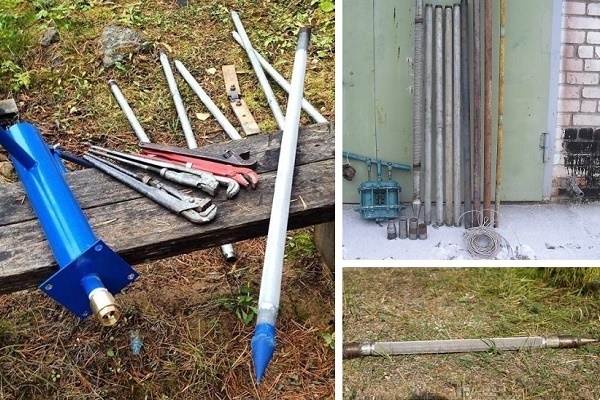

Сравнително плитка тясна сондаж представлява колона от дебелостенни тръби ВГП с диаметър 50 – 80 мм. В долното, първо звено на колоната е устроен специален филтър чрез пробиване на отвори в стените на тръбата.

Тръбите изпълняват функцията на ствол, абисинският кладенец-игла не изисква допълнителна обсадна тръба. Той не се пробива, а се потапя в почвата чрез набиване.

Компактните размери на водовземането от абисински тип позволяват то да бъде поставено практически на всяко свободно място от прилежащата територия. Най-разпространеният начин за пробиване на този тип хидротехническо съоръжение е ударното сондиране.

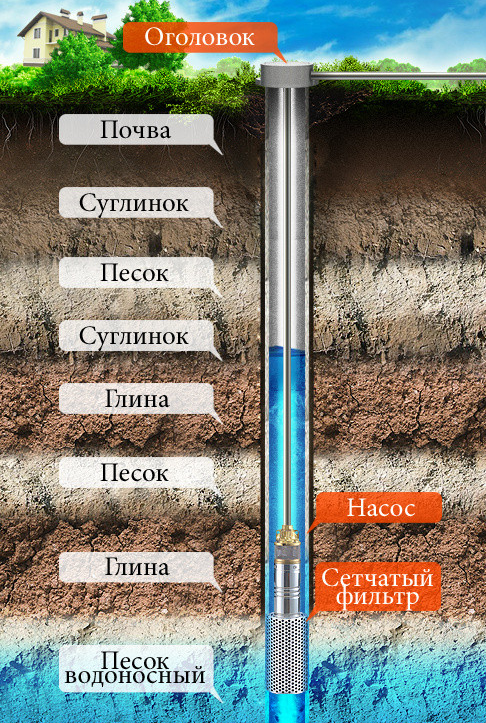

Особености на пясъчните сондажи

При дълбочина на залягане на водоносния хоризонт до 30 – 40 метра, разпространен в рохкави, несвързани наслаги, се изгражда пясъчен водоносен сондаж. Нарича се така, защото добива вода от наситени с вода пясъци.

Петдесетметровата дълбочина на източника не е в състояние да гарантира кристална чистота на водата, поради което съдържанието на сондажа трябва да се проверява лабораторно за наличие на химични съединения.

Водоносният слой на пясъчния сондаж се намира само на три-четири десетки метра от повърхността. И за да се достигне до него, не се налага да се преминават твърди – скални и полускални скали. И поради това пробиването на пясъчен сондаж ръчно няма да представлява трудност, ако се приложи един от описаните по-долу начини.

Дълбока артезианска сондаж

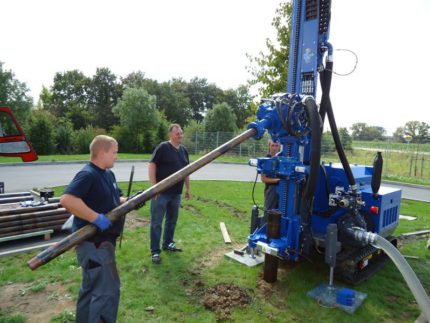

Ако планирате да пробиете артезиански кладенец, не можете да се справите сами. Артезианската вода се разпространява по пукнатините в непромокаемите скални и полускални скали на дълбочина около 40-200 метра.

Със задачата за пробиване на кладенец във варовик могат да се справят само професионалисти, които притежават необходимите знания и разполагат със специално оборудване за пробиване.

За да определят дълбочината на залягане на водата, те трябва да се ориентират по данните от хидротехнически съоръжения от този вид, пробити наблизо до предстоящото място на работа.

Тъй като артезианският кладенец може да осигури вода на няколко парцела наведнъж, удобно е да поръчате сондажни услуги на обща сметка. Това ще позволи да спестите значително от пробиването и обустройването на водоизточника.

Методи за самостоятелно пробиване

За да изберете оптималния лично за вас сондажен метод, първо трябва да проучите тяхната специфика и да разберете какъв инструмент ще е необходим, дали ще можете да извършите пробиването със собствени ръце.

Ръчен шнеков метод

Пробиването с шнек е един от най-разпространените и лесни за изпълнение начини. Той е ефективен при изграждане на кладенци с дълбочина, която не надвишава 40 м.

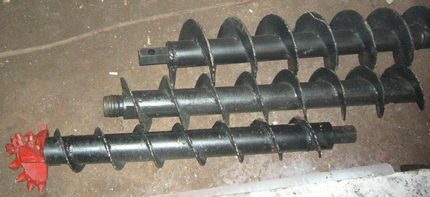

Шнекът представлява винтообразен прът, оборудван със сондажен накрайник и разположени под ъгъл стоманени лопати.

Същността на метода се състои в това, че шнекът се завинтва в почвата като тирбушон. С навлизането в почвата винтообразният прът разрушава пластовете, а неговите метални лопати изнасят на повърхността обработената земя.

Шнековете, използвани за ръчно пробиване на кладенци, биват два вида:

• Пръти, чиито режещи лопати са заварени под прав ъгъл.
• Конструкции, чиито лопати са заварени под ъгъл от 30-60°.

При работа по-удобни са конструкциите от втория вариант на изпълнение. Благодарение на разположението на лопатите под ъгъл, натрошената пръст не пада обратно във кладенеца, а се извлича напълно на повърхността.

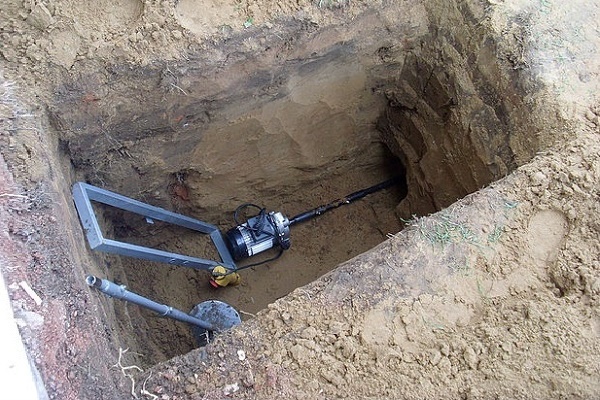

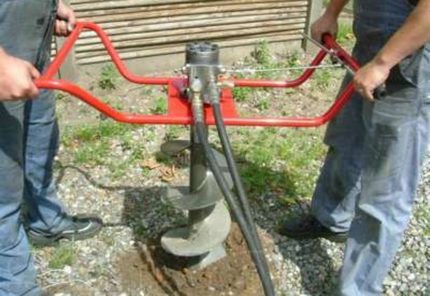

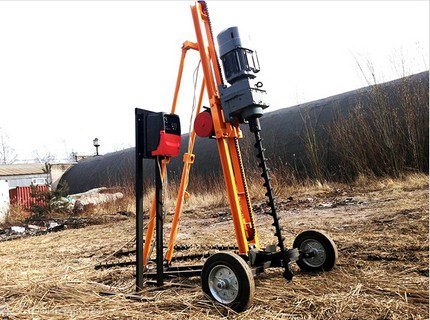

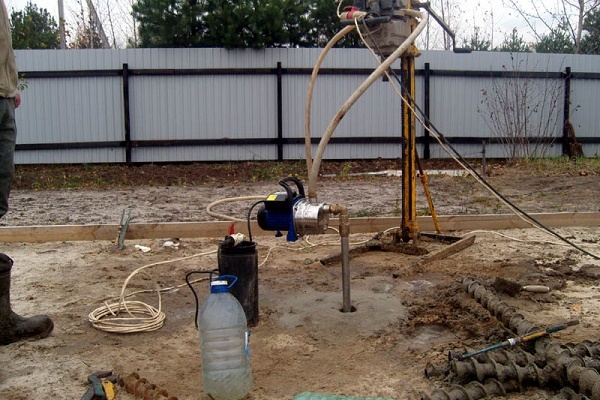

За да се облекчи ръчният труд и да се ускори процесът, могат да се използват малогабаритни шнекови уредби.

Тази техника е особено ефективна в случай, че работата е със сложни почви, в състава на които присъстват включвания от скални породи.

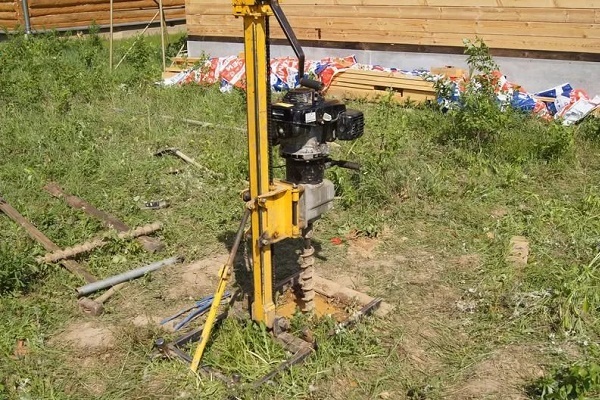

Малогабаритните шнекови уредби работят на същия принцип като ръчния бур, но се задвижват с помощта на електродвигател.

Може да се пробие плитък сондаж за вода за напояване на градината дори без сондажен инструмент, като се използва градински бур. Всъщност за укрепване на стените ще са необходими тръби, от които се сглобява стволът на изработката, и метални тръби-пръти за наставяне.

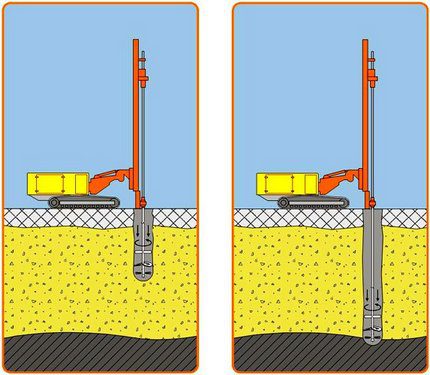

Технология на колонковото пробиване

Колонковото сондиране се извършва със специален инструмент под формата на тръба, оборудвана с коронка. Спецификата на сондирането и диаметърът на тръбата, който не надвишава 160 мм, позволяват да се работи доста бързо. За един ден работа, в зависимост от плътността на скалата, могат да се изминат до няколко десетки метра.

С помощта на възел за закрепване, разположен в горната част на колонковата тръба, се наставят 1,5-метрови пръти с задълбочаване на инструмента. Наставянето се извършва етапно, като от снаряда с прътите се формира технологична колона.

Коронката се изработва от здрав метал. Краищата на коронката се заточват така, че нейните резци лесно да се справят с плътни скали. Формата и размерът на използваните коронки се определят от физико-механичните характеристики на скалата.

С въртенето тръбата, оборудвана с коронка, се задълбочава в скалата и образува отвор за сондаж с подходящ диаметър

При работа със свръхтвърди скални породи, преди потапянето на тръбата първо се използва длето. След това с помощта на коронката се пробива сондажът, а шламът, натъпкан в снаряда на колонковата тръба, се издига на повърхността.

В процеса на ръчно сондиране на сондаж по колонков способ за укрепване на стените на съоръжението, в ствола по време на сондирането се монтира колона от обсадни тръби. За улесняване на процеса на проходка, вътре в снаряда периодично се подава чиста вода или глинест разтвор.

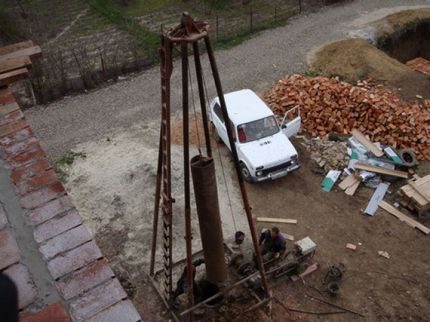

Ударно-въжен метод

Способът предполага разбиване на почвите посредством спускане на тежък сондажен инструмент от двуметрова височина.

За тази цел се използва сондажна конструкция, основните елементи на която са:

• тринога, която се разполага над мястото на сондиране;
• блок с лебедка и въже;
• забивен стакан, прикрепен към края на въжето.

Използването на лебедка позволява да се намалят физическите натоварвания, а използването на въртящия вал на мотора с редуктор – да се автоматизира процесът.

Забивният стакан, изработен от метална тръба, трябва да има добре заточен режещ ръб, който е способен да разбива дори твърди скали. За разбиване на изключително плътни почви като утежнител на стакана се използва допълнителен стоманен прът, като се фиксира малко над сондажната конструкция. Рохкавите скали се извличат с желонка.

Като се спуска със сила върху участъка на сондиране, инструментът разбива скалата, а разположената в долната част режеща желонка улавя шлама и го извежда на повърхността.

Чашата се освобождава от уловената пръст през дъното си, като се почукват стените на снаряда с чук. Почистването на желонката се извършва през технологичния отвор, разположен в горната ѝ част.

Работата се изпълнява в следната последователност:

1. На избраното място се изкопава яма с размери 1×1 метър и дълбочина 0,5 метра.
2. В центъра на ямата под прав ъгъл се монтира градински бур. Чрез завъртане на инструмента около оста му се задълбочава в пръстта. При необходимост спираловидният прът се удължава с тръба, като се фиксира с болтово съединение.
3. След появата на мокър пясък бурът се изважда. На негово място в отвора се монтира специално сглобена конструкция от обсадни тръби, която се забива с чук.
4. Разрушената при монтирането на обсадната тръба скала се извлича с желонка. Всеки път снарядът при навлизане в пласта улавя и задържа част от него.
5. Според задълбочаването на обсадната тръба тя се удължава с пореден участък със същия диаметър. Участъците се навинтват или заваряват помежду си с цел получаване на единен херметичен ствол.
6. За задълбочаване обсадната тръба се завърта внимателно и се слушат издаваните звуци. Скърцане ще се появява при триенето на едрофракционен пясък, шумолене – дребнофракционен, тишина – при преминаване през глинеста почва.
7. За сондиране на рохкави скали, като неплътен пясък, чакъл, баластра, се използва желонка. Глинестите скали и плътните пясъци се преминават с чаша.
8. След извършване на поредица от последователни удари чашата или желонката се издига на повърхността, като се извлича почвата от инструмента. След това цикълът се повтаря.

Както и в предишните методи, за улесняване на процеса на ръчно сондиране на кладенеца в отвора се излива глинеста смес или вода, след което с помощта на специална лопатка се извлича обратно. При поява на шум по време на сондирането кладенецът трябва да се напълни с вода. Ако водата изтича бавно, тръбата трябва да се задълбочи още половин метър, а ако бързо – само с 20-30 см.

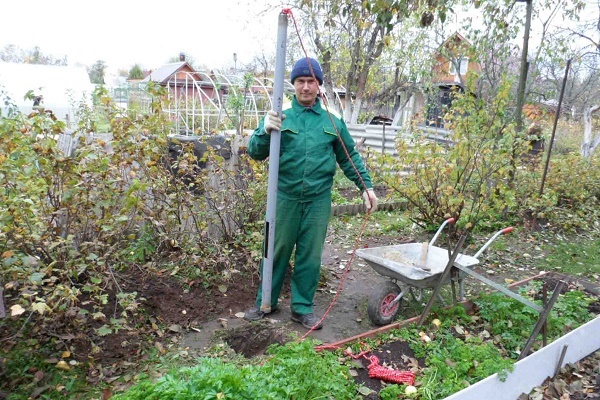

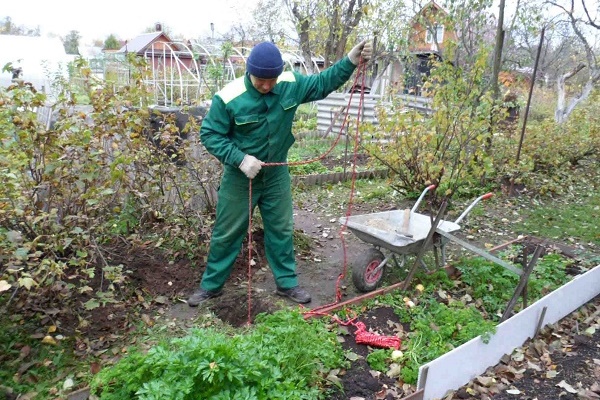

За плитка разработка лесно можете да направите желонка със собствените си ръце. За това ще ви е необходима тръба с диаметър 100-120 мм, метална скоба и ухо за закрепване на въжето, което трябва да се прикрепи към върха на тръбата.

Ударно-ротационен метод

Основната разлика на този метод е, че сондажната инсталация извършва едновременно както ударни, така и въртеливи движения. Този подход позволява ускоряване на процеса на сондиране. Този метод е особено ефективен при необходимост от изграждане на хидротехническо съоръжение, ако геоложкият разрез в местността е разнороден.

Ударно-въртеливият метод също предполага използване на тринога, с помощта на която е много по-лесно да се потапя, а след това да се извлича сондата на повърхността.

Ударно-въртеливият и ударно-въжният способи за сондиране са ефективни при изграждане на кладенци в рохкави почви, чиито частици не са свързани помежду си. И двата метода са подходящи за сондиране и извличане на глинести почви: песъчливи глини, глинести почви.

При проходка в сипучи скали поради недостатъчна връзка на частиците на почвата помежду си на етапа на изграждане на кладенеца има голяма вероятност от срутване на стените му. Затова кладенците в пясък задължително се оборудват с обсадни тръби и филтри, които предотвратяват попадането на едри включвания в извличаната вода.

Поетапна технология за пробиване по шнеков метод

Сред всички изброени методи шнековият с право се смята за най-простият. Но трябва да се има предвид, че той е ефективен само при сондиране в рохкави и глинести почви.

Подготовка на необходимите инструменти

Преди да се пробие кладенец ръчно, е необходимо да се подготвят инструменти:

• бур или малогабаритна шнекова установка.
• сондажна кула с лебедка.
• комплект от 3-4 пръта.
• обсадни тръби.

При необходимост от изграждане на кладенец на дълбочина над 8 метра, за улесняване на потапянето на бура и последващото му извличане от ствола на кладенеца, оборудването се закрепва на самоработилна сондажна кула.

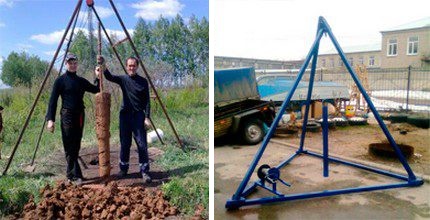

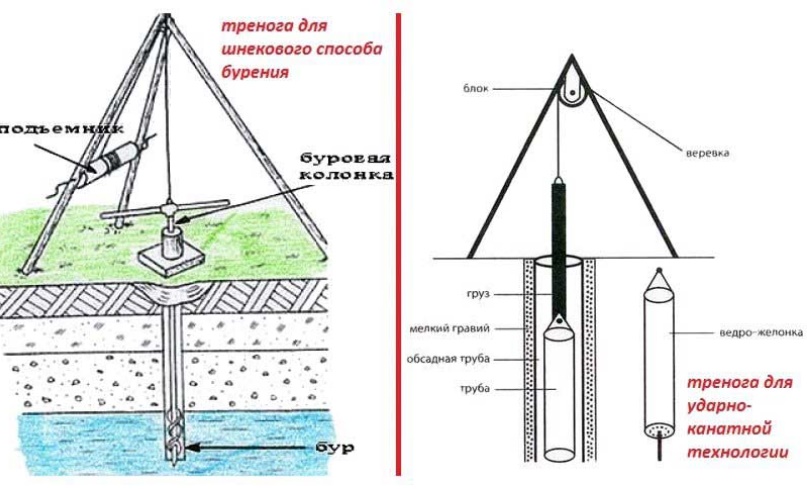

Сондажна кула може да се изгради от дървени греди или метални тръби, като се сглоби конструкция във форма на тринога.

Размерът на триногата по пропорции трябва да съответства на височината на секцията на сондажната колона. За създаване на конструкцията гредите се подреждат във формата на триъгълник и се фиксират чрез болтово или заваръчно съединение.

В тях се правят отвори за вкарване на метална тръба, която ще изпълнява функцията на опора. Размерите на основата се определят само от устойчивостта на конструкцията.

В горната част на конструкцията допълнително се оборудва отвор, през който ще преминава щангата.

За да се предотврати разрушаването на ствола на кладенеца и осипването на стените, се монтира обсадна колона от тръби, които притежават висока носеща способност спрямо срязващите и натискащите пластови натоварвания. За работа се използват тръби, изработени от метал, азбестоцимент или полимери.

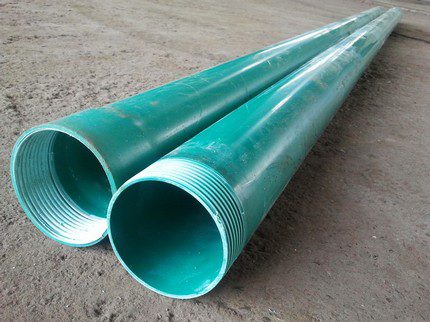

За създаване на обсадна колона е удобно да се използват тръби, оборудвани с резбово съединение на външната и вътрешната повърхност

Сегментите на тези елементи при сглобяване на конструкцията лесно се въртят един в друг, без да се използват допълнителни сглобяеми единици.

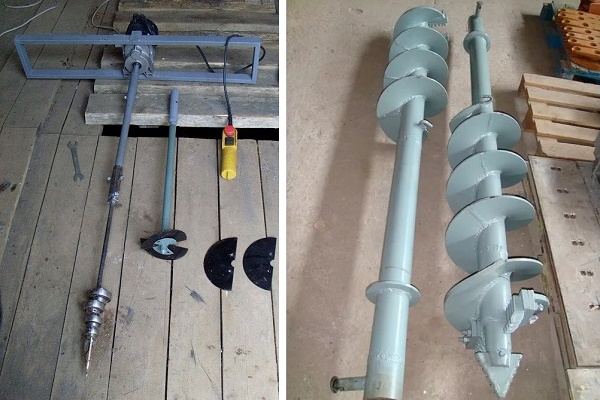

Изработване на шнек от подръчни материали

Материалът за изработване на сондажното оборудване, в този случай винтообразния прът, може да бъде тръба с диаметър 100 mm. За тази цел е по-добре да се използват тръби от висококачествена стомана, чиято дебелина на стените е най-малко 5 mm.

Горната част на конструкцията трябва да има:

• на горния край винтова резба от външната страна за свързване с щангата;
• на долния край – винтов шнек с брой на навивките не по-малко от две.

За улесняване на процеса на завъртане, към горния край на тръбата се заварява ръкохватка с дължина 1,5 метра. Преходен елемент между ръкохватката и разглобяемите щанги ще бъде тройникът, оборудван с вътрешна винтова резба.

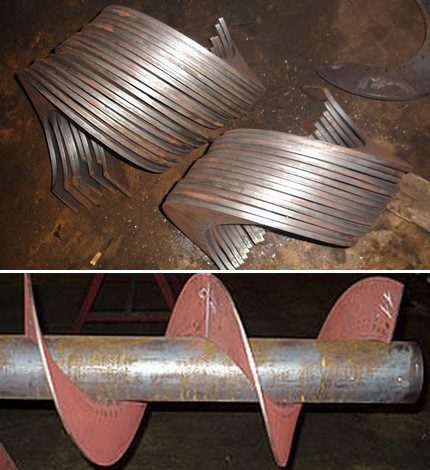

Режещите лопати на свредлото се изработват от ленти от листов метал с дебелина 2-2,5 mm, които се заваряват към тръбата на равно разстояние

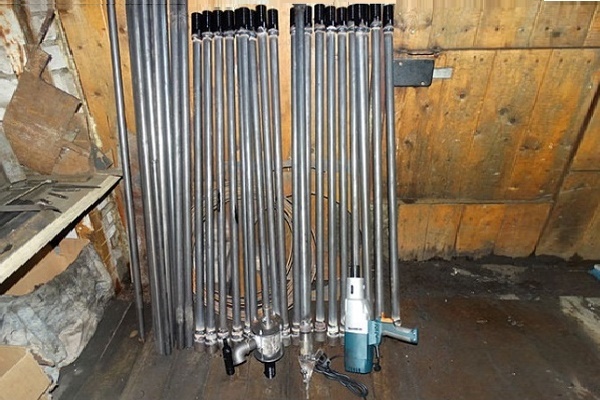

От тръба с аналогичен диаметър се изработват щанги с дължина по 1,5 метра:

• първата щанга с външна винтова резба на долния край за присъединяване на свредлото;
• всички следващи щанги с резба на двата края с аналогичен размер.

Свързващите муфи трябва да имат същите параметри на резбата. При необходимост от нарастване на конструкцията те просто се завинтват към шнека, като предварително се отвива ръкохватката.

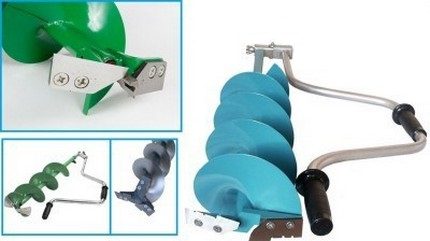

Някои майстори използват ледово свредло като шнек. Ножът на инструмента в този случай изпълнява функцията на режещите лопати на шнека. Щангите за нарастване се изработват отделно.

За да се използва инструментът като бур и да има възможност с негова помощ да се достигат големи дълбочини, за удължаване от тръби с диаметър 25 mm се изработват щанги.

За да усъвършенстват инструмента, някои майстори допълнително заваряват усилени резци към заводските ръбове на импровизирания шнек.

Провеждане на сондажни работи

На мястото за оборудване на сондажа се изкопава шурф с размери 150x150 см. Той е необходим, за да се осигури устойчивост на вертикално монтираната тръба. За да не се рушат стените на вдлъбнатината, те се укрепват с парчета дъски или парчета ПДЧ.

Във вдлъбнатината се потапя бурът и, като държат инструмента за дръжката, започват постепенно да го завиват в почвата по посока на часовниковата стрелка.

Във вдлъбнатината се потапя бурът и, като държат инструмента за дръжката, започват постепенно да го завиват в почвата по посока на часовниковата стрелка. Тази работа е по-удобно да се изпълнява от двама души: първият ще върти дръжката на инструмента, а вторият ще натиска отгоре.

След преминаването на първия метър започват да оформят ствола на съоръжението с диаметър не по-малък от 12-15 см. За целта във вдлъбнатината се спуска обсадна тръба. Диаметърът на тръбата трябва да е малко по-голям от размера на лопатките на бура. Впоследствие забиването на тръбите се извършва паралелно със задълбочаването на сондажа.

След задълбочаване на бура с 1,5-2 метра самостоятелното въртене на инструмента ще бъде вече доста трудно. Използването на тръбни ключове и други захватни приспособления ще улесни работата.

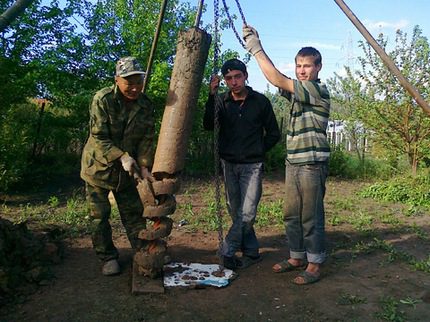

След преминаването на всеки три-четири метра винтовият прът трябва да се изважда на повърхността, а челюстите му да се почистват от пръст.

Когато дойде моментът, в който сондажният инструмент при спускане ще се задълбочава на цялата си височина, той трябва да се "удължи". За целта към него посредством резбова връзка или надставка "прът-щифт" се фиксира щанга.

На този етап е важно да се осигури здравина на съединението на елементите. За да си улесните задачата за определяне на изминатата дълбочина, удължените щанги е желателно да се маркират.

По време на преминаване през слоевете продължават да оформят обсадната колона, като не забравят да проверяват вертикалността на ствола. Дори минимално изкривяване може да попречи на свободното спускане на обсадните тръби. Затова, ако по време на работа бурът започне да удря стените на обсадната колона, за коригиране на вертикалността на ствола между почвата и обсадната тръба се забиват дървени клинове.

Работите продължават, докато почвата, доставяна на повърхността, не стане влажна. Това ще покаже, че водоносният пласт е вече близо. За да се премине водоносният хоризонт, ще остане само малко да се задълбочим.

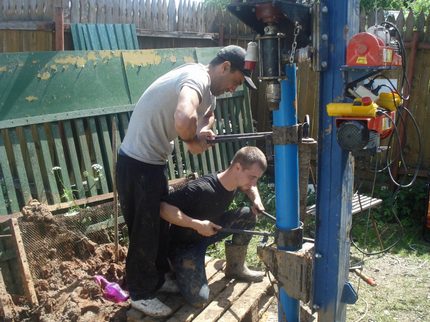

Обсадната колона може да се монтира и след завършване на сондажа, но това не е препоръчително. След поставяне на обсадната тръба в напълно пробития ствол, от кладенеца отново ще трябва да се извлече срутената пръст, но ще трябва да се действа с желонка.

За да не се спусне удължаваната обсада в ствола преди присъединяването на следващия участък, я задържат със скоба.

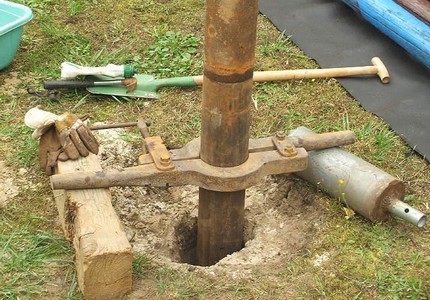

За временно фиксиране на обсадната колона, монтирана в пробития ствол, трябва да се използва приспособление под формата на скоба, оборудвана с дръжки. Тя няма да позволи на обсадата да се спусне в изработката преди да бъде присъединен следващият участък от обсадната тръба.

Но трябва да се отбележи, че този метод далеч не е най-рационалният, тъй като изисква продължително почистване на забоя от шлам. При формирането на колоната не трябва да се спускат тръбите до дъното на кладенеца. Те не трябва да достигат до най-долната точка на дъното приблизително с половин метър.

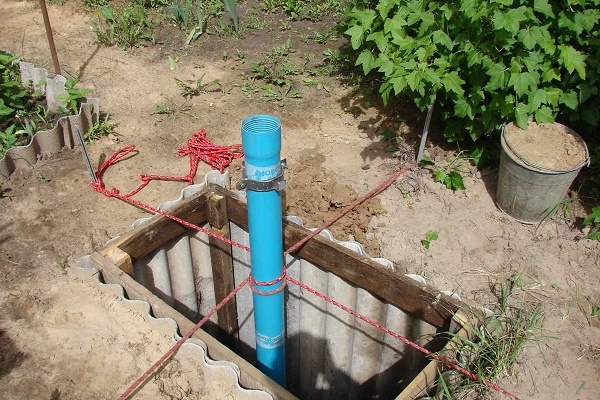

За формиране на обсадната колона пластмасовите тръби се въвеждат последователно, като елементите се съединяват с напредване на задълбочаването.

За улесняване на процеса на сондиране с помощта на шнек специалистите препоръчват от време на време да се извършва промивка с вода. Струята, изпомпвана от помпата в кухината на обсадната тръба, ще измива отвалната скала на повърхността.

Изводи и полезно видео по темата

Сондиране на кладенец по ударно-въжен метод:

Тънкости при изработката на шнек със собствени ръце:

На желаещите да знаят как компетентно да пробият водозахватен кладенец ръчно, ние представихме проверени на практика методи. Трябва да се избере оптимален начин на сондиране, сериозно да се подходи към избора на необходимото оборудване, а при провеждане на сондажа стриктно да се следват съветите на опитни майстори.

Резултатът от положените усилия ще бъде собственоръчно изграден водоснабдителен източник, осигуряващ чиста вода за всички членове на домакинството.

Искате ли да разкажете как сондирахте кладенец на собствения си парцел? Имате въпроси или интересни факти по темата на статията? Пишете, моля, коментари в разположения по-долу блок.
