Как да направите свредел за сондаж със собствени ръце: схеми на най-добрите самоделки

Искате да оборудвате система за водоснабдяване на вашия парцел, като пробиете сами сондаж? Съгласете се, че наличието на водопровод и канализация значително повишава нивото на комфорт при живеене в частна къща или в селска къща. Но извикването на специалисти за оборудване на кладенец или сондаж ще струва доста скъпо.

Решихте да направите свредел за сондаж със собствени ръце и търсите прост вариант за самоделка? Ние ще ви помогнем в този въпрос – в статията са събрани полезни сведения за процеса на изработване на самоделен свредел от спирален тип и свредел-лъжица.

Представен е списък на необходимите инструменти и материали, подбрани са тематични снимки и полезни видеопрепоръки за изграждане на самоделен свредел.

Нашите подробни инструкции, снабдени с поетапни снимки, ще помогнат дори на начинаещ да направи прост и лесен свредел.

Свредели за ротационно ръчно сондиране

За самостоятелно сондиране на сондаж за вода ще ви трябва просто устройство. То включва разглобяема тръба, която може да се удължава с увеличаване на дълбочината на съоръжението, дръжка, с помощта на която ще се осъществява въртенето, и свредел – основният елемент на конструкцията.

Съществуват два вида свредели, които се използват широко за извършване на работи по ротационно ръчно сондиране на сондажи:

• спирален (шнеков) свредел;
• свредел-лъжица.

И двата инструмента притежават такива конструктивни особености, които позволяват да се извършват работи по сондиране без използване на допълнително оборудване.

По същество спиралният свредел е свредел с много голям размер. Той се врязва в почвата с острия си твърдосплавен режещ ръб, чийто ръб е заточен във формата на конус.

По-нагоре режещата повърхност на инструмента се завърта спираловидно по протежение на щангата. Най-големият диаметър на тази спирала определя такъв важен параметър като размера на бъдещия сондаж.

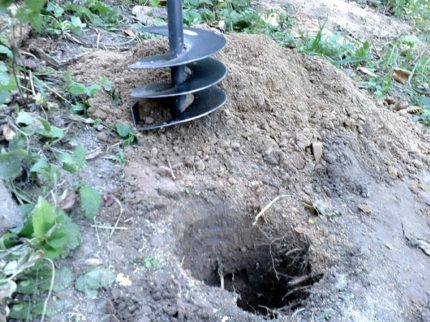

Спиралният свредел – инструмент, който най-често се използва за ръчно сондиране на сондажи, също може да бъде направен със собствени ръце в опростен вариант

По време на въртенето режещият ръб се врязва в почвата и я подрязва, след което тя се придвижва по спиралните ивици и се изтласква навън с тяхна помощ.

Така в посоката на сондиране се създава допълнителен упор. По време на извършване на работи по сондиране на кладенец се натрупва остатъчна почва, извлечена от шахтата, между навивките на шнека. Шнековият сондаж трябва периодично да се извлича на повърхността, за да се почисти.

За да направите самостоятелно спирален сондаж, можете да използвате цилиндричен прът, към който в долната част се заварява режеща спирала, изработена от стоманена лента. Можете да извършвате земни работи с този инструмент дори на ронливи и твърди почви.

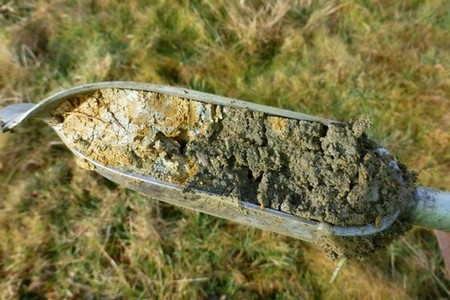

Сондаж-лъжица – това е още един широко използван ротационен инструмент. Спиралният сондаж и сондажът-лъжица се използват за работи на почви от различен вид, така че всеки от тях е добър по свой начин.

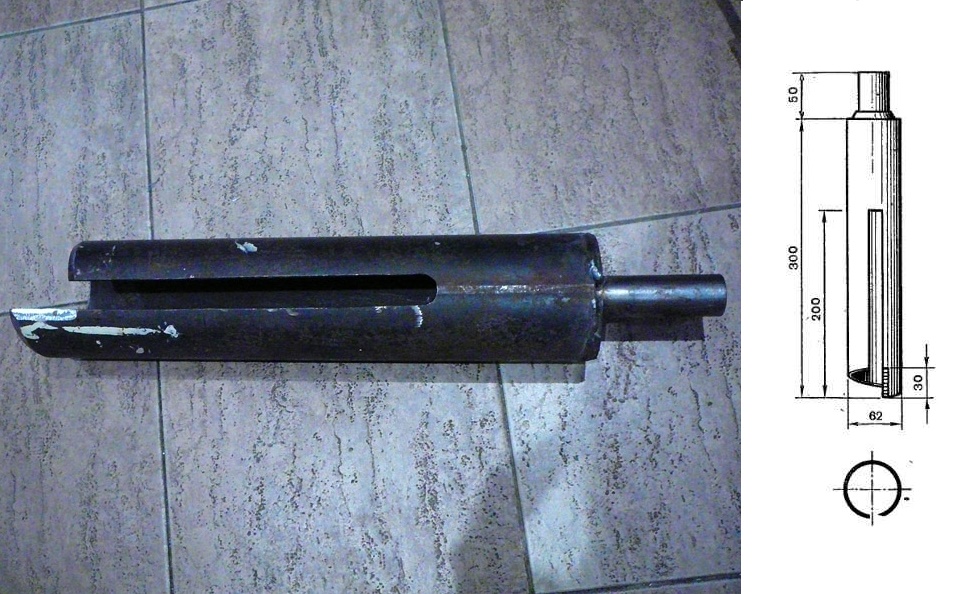

В състава на сондажа-лъжица влиза метален прът, чийто край е оборудван с цилиндър с определен диаметър. Този цилиндър има в долната си част надлъжен или спираловиден прорез. Начинът на захващане на почвата е послужил като основа за името на сондажа-лъжица.

Относително оста на металния прът, лъжицата е изместена настрани с около 10-15 мм. Благодарение на това си изместване, този инструмент пробива отвор, чийто диаметър надвишава аналогичния параметър на самата лъжица.

Увеличението на диаметъра е необходимо за монтиране на обсадни тръби в отвора, чийто диаметър трябва да бъде по-голям от диаметъра на сондажа.

При извършване на сондажни работи с помощта на лъжицата, трябва едновременно да се извършва и монтаж на обсадни тръби. Най-ефективно е да се използва такъв инструмент на пластични почви – песъчливи глини и глинести почви.

Вариант #1 – изработване на спирален свредел

Да се направи самостоятелно в домашни условия сондаж, на чийто прът ще бъде заварена спирала – не е лесна задача. Но да се изгради по-прост модел може всеки, който има умения за работа със заваръчен апарат, ъглошлайф (болгарка) и други инструменти.

Всичко, от което се нуждаем за работата, ще приготвим предварително:

• заваръчен апарат;
• ъглошлайф (УШМ);
• ролетка или друго средство за измерване;
• стоманен прът с необходимата ни дължина;
• диск от стомана.

Ще изпълним всички етапи на работата по ред. Първо трябва да разрежем стоманения диск на два еднакви полукръга. Сега и двете части на прясноразрязания диск трябва да се наточат.

Тази част от работата е добре да се изпълнява от този, който умее да точи инструменти, защото от качеството на заточката ще зависи колко лесно инструментът ще влезе в почвата. А оттам и общата скорост на изпълнение на работата.

Да се направи спирален сондаж без заварена на неговия прът спирала не е толкова сложно: на този чертеж са дадени параметри, които могат да се използват в работата.

Теоретично спирална бормашина може да се направи, като се използва стоманена спирала. За целта трябва да се вземе лента от инструментална стомана, да се нагрее и след това да се усуче в спирала със стъпка, съответстваща на диаметъра.

След това лентата трябва да се закали и накрая да се завари към пръта. Но извън заводски условия извършването на такава работа качествено е практически невъзможно.

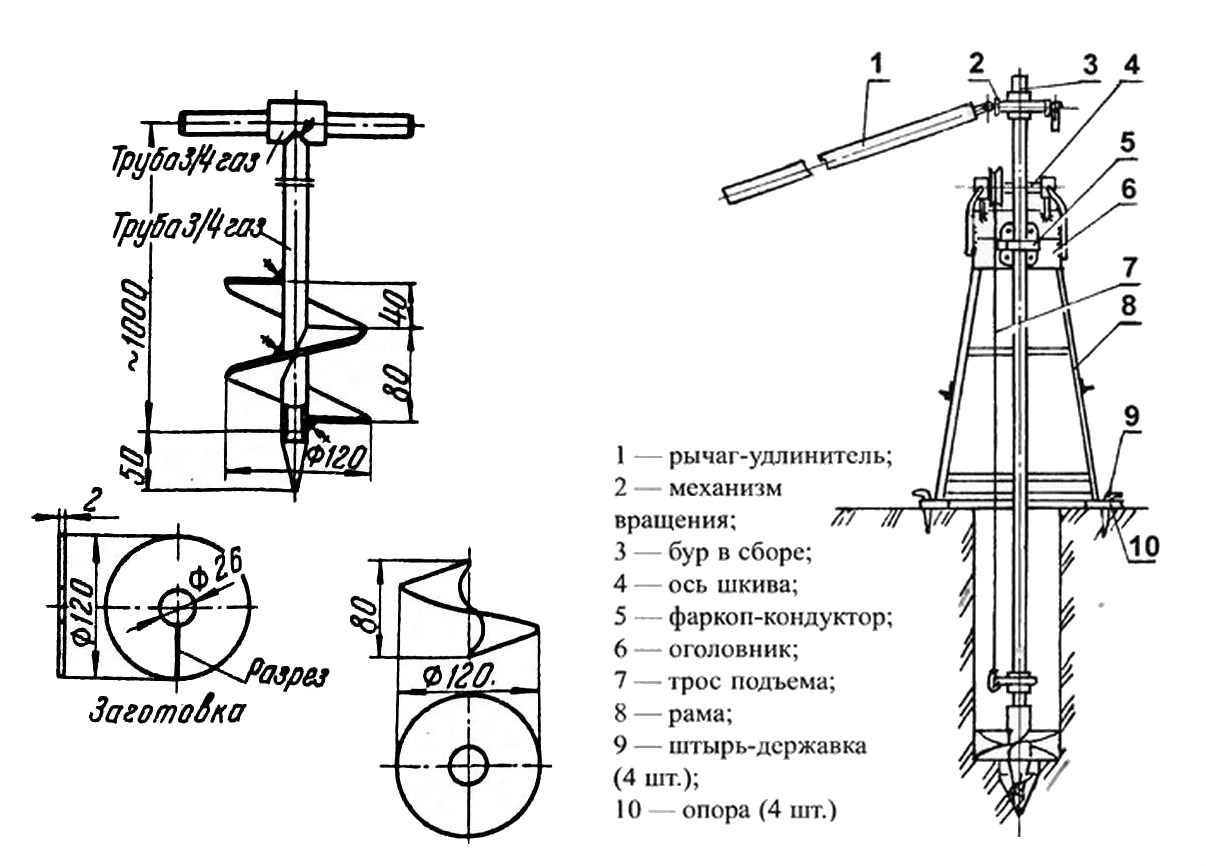

Един от вариантите за изработка на шнекова бормашина и станок за нейното приложение

Вариант #2 – сглобяване на свредел-лъжица

Ако почвата във вашия участък е устойчива на срутване, тогава за сондиране на кладенец е по-добре да използвате бормашина-лъжица. Тя, както вече беше казано, има форма на цилиндър с надлъжен прорез в страничната част и спирална лъжица-захват в долната част.

Дължината на такъв цилиндър обикновено не надвишава 70 см, а диаметърът на инструмента може да бъде различен: той зависи от параметрите на кладенеца, който желаем да получим в крайна сметка.

Почвата, която сондажникът трябва да извади на повърхността, трябва да проникне в цилиндъра през кухината и да се задържи вътре благодарение на прилепване и сгъстяване.

Преди да направите прорез в цилиндъра, трябва да оцените качествата на почвата във вашия участък: колкото по-висока е нейната ронливост, толкова по-тесен ще бъде прорезът в лъжицата.

Можете да направите бормашина-лъжица самостоятелно по два начина:

• да вземете листова стомана и да я усучете по зададения диаметър, придавайки на заготовката цилиндрична форма;
• да използвате парче тръба, което вече първоначално има желаната форма.

Използването на готова стоманена тръба за работа, разбира се, е много по-лесно. За изработката на бормашината е необходимо малко парче от нея. Остава само да направите пропили в края ѝ, да ги огънете и да заточите ръбовете. Вместо тръба може да се използва използван резервоар.

За извършване на работата ще ни трябват:

• празен стоманен цилиндър;
• ъглошлайф;
• апарат за заваряване;
• стоманен прът или пръчка;
• свръдел за метал.

С помощта на ъглошлайф в долната част на цилиндъра изрязваме прорез. За да улесним процеса на влизане на бормашината в почвата, можем да заварим към щангата строго по нейната ос обикновен свредел за метал.

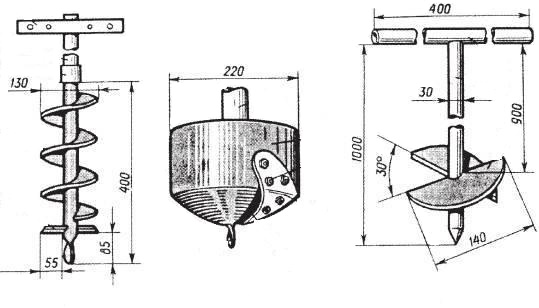

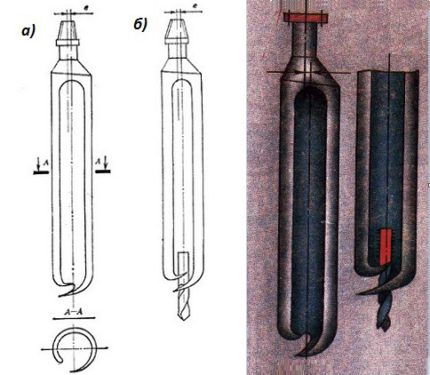

На този чертеж са представени два варианта на работната част на бормашина-лъжица: вариант “а” – бормашина с кофаобразен резец и вариант “б” – с огъвания и свредел

Методът с листова стомана е по-трудоемък. Стоманената заготовка ще трябва да се завари по шева, а режещият ръб да се заостри, за да влиза по-лесно в почвата. Със заваръчен шев трябва да се закрепи и свределът, като се разположи в долната част на цилиндъра.

Ако не се намери подходящ свредел за метал, може да се замени с тясна пластина от стомана, като предварително се заостри от двете страни. При това ефективността на сондиране няма да се загуби. Дължината на такава пластина е приблизително 15 см.

Остава да се завари готовата лъжица с цилиндрична форма към металния прът, който се измества встрани с 10-15 мм от линията на оста на инструмента.

При експлоатацията на бура това изместване ще позволи да се направи сондаж с по-голям диаметър. Това се случва, тъй като надлъжният режещ ръб на бура-лъжицата изстъргва почвата от страничните повърхности на шахтата.

Опростеният вариант на бура-лъжица е предназначен за преминаване в глинести и песъчливи почви

Благодарение на това, че диаметърът на снаряда е по-малък от диаметъра на обсадните тръби, такъв бур може лесно да се използва вътре в изгражданата обсадна конструкция, което значително ще улесни процедурата по монтирането им. Самите тръби ще предпазят сондажа от срутване.

Натоварванията при работа на бура-лъжица са много високи, затова за изработката му трябва да се използва високоякостна инструментална стомана. Укрепващите елементи на бура трябва, в идеалния случай, да преминат през процеси на термична обработка и закаляване.

Може също да Ви бъде полезна информацията за популярните варианти за пробиване на сондажи, разгледана в друга наша статия.

Привеждане на ротационния свредел в работно състояние

Не е достатъчно да научите как сами да направите бур за сондаж. Трябва готовият бур да може да се използва за изпълнение на работите. За целта е необходимо да го снабдите с дръжка или ръкохватка, както и с разглобяема сондажна тръба.

Изработване на удобна дръжка

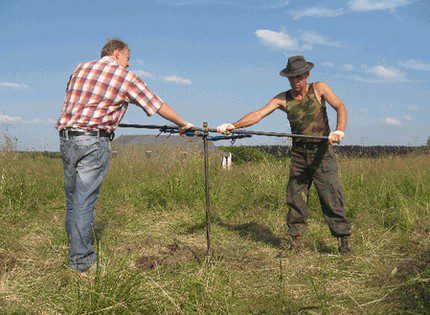

Дръжката е важен конструктивен елемент. Тя е необходима, за да може бурът да се върти удобно. Конструкцията на ръкохватката също не е толкова проста, колкото изглежда.

Може да се предвиди, че с нея ще управлява един човек, но понякога в сондажните работи може да участва и по-голям брой хора. Трудоемкостта на процеса зависи от качеството на почвата и от дълбочината на бъдещия сондаж.

Преди да направите дръжката на вашия бур, трябва да решите дали ще го въртите сами или ще поканите някого за помощници

Ръкохватката се изработва от металопрокат с приличен запас на якост. Тази част на бура трябва да издържа на значителни натоварвания, без да пружинира и без да демпфира прилаганите усилия. За свързване на дръжката и горния край на разглобяемата тръба се използва заваряване.

Изграждане на разглобяема сондажна тръба

Бурът е многофункционален инструмент. С негова помощ можете не само да изградите сондаж, но и например да изкопаете стълб. Ако го използвате за градински работи, напълно може да се мине и без сондажна тръба. Полутораметрова основа ще бъде достатъчна, за да изкопаете плитки ями.

Но ние се нуждаем от бур, за да пробием с негова помощ достатъчно дълбок сондаж. Как да постъпим в този случай? Няма смисъл да оставим щангата едносекционна и просто да я удължим.

Дължината на щангата и способността на метала да устоява на усилията на усукване са обратно пропорционални. Работата с дълга едносекционна щанга ще бъде невъзможна.

Бурът – многофункционален продукт, който няма да събира прах без работа, когато кладенецът е готов. С негова помощ може значително да се улесни животът на градинаря

Изходът е един: трябва да се направи такава сондажна тръба, която да се състои от разглобяеми секции. Дължината на една секция, разглобяема шанга, трябва да бъде 1 метър или малко повече. Такива секции трябва да се изработят толкова, че в резултат да се достигне планираната дълбочина на кладенеца.

Също така може да ви бъде полезна информация за избора на тръба за кладенец, изложена в нашата статия: Кои тръби са най-добри за кладенец: видове, коя да изберете и защо.

Удължаването на дължината на колоната от шанги, присъединени към бура, ще се извършва постепенно, с напредването на сондажния инструмент навътре.

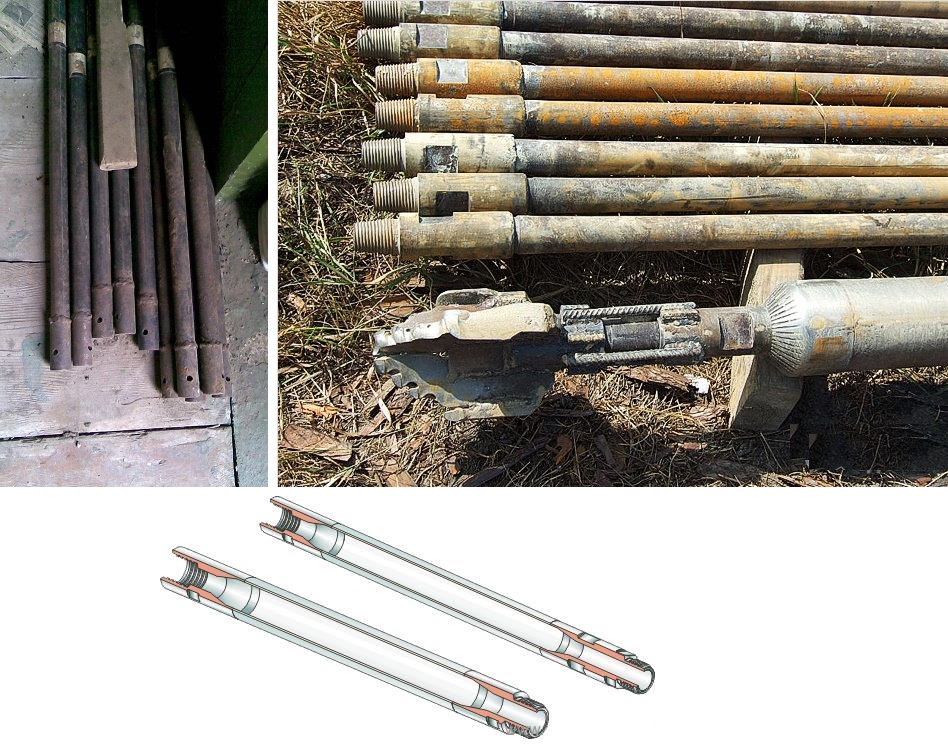

Има няколко варианта за свързване на шангите в дълъг сондажен прът, а именно:

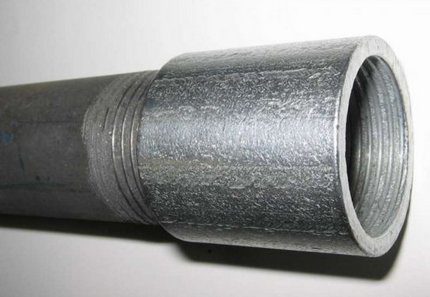

• Резбова муфа. За да се създаде такава връзка, вътре във всяка секция се нарязва резба, която да съответства на размерите на свързващия елемент. Резбовата муфа се изработва с необходимата дължина. Остава да се изключи възможността за самоволно развиване на връзката. За тези цели се използва шплинтов фиксатор. Този метод се отличава с простота и надеждност.
• Гайка и болт. Заваряват се към шангите, изработени от тръби с малък диаметър. Това е доста прост, но недостатъчно надежден вариант. Ще трябва да се заварява на тънкостенна тръба, на която такава връзка едва ли ще бъде здрава. Освен това, за да се фиксира такава резбова връзка на шангите, ще трябва да се положат допълнителни усилия.
• Заварени муфи. Нарязват се от тръба, чийто диаметър е по-голям от този на шангата. След това муфата се заварява плътно към тръбата в единия край на секцията. В същата муфа от другата страна се вкарва свободно следващата секция. Сега трябва да се закрепят секциите, така че да не се въртят. За целта напречно на тръбата може да се вмъкне болт и да се фиксира с гайка от другата страна.

За изработката на бур за дълбок кладенец със собствени ръце се свързват няколко шанги. При това е по-добре връзката им да бъде възможно най-проста. В крайна сметка по време на сондирането инструментът ще се издига на повърхността, за да се освобождава от пръстта.

Всяко повдигане на бура се съпровожда от разделянето му на съставни части, а всеки следващ спускане – от ново сглобяване и удължаване.

За сондажни пръти за пробиване на плитки изработки (до 25 м) могат да послужат газови тръби с вътрешен Ø 33 mm (допустимо е прилагане на Ø 42 и 48 mm). Дължината на тръбите на отделните звена на пръта е 1-3 m. Преди закупуване на тръби за пръти, те трябва внимателно да се огледат. Материал с лошо заварени шевове не е подходящ за сондаж.

Освен самата сонда за създаване на кладенец по ръчен начин се използват и други инструменти, за които не е излишно да се спомене в тази статия.

Например, ако кладенецът вече е готов, а изваждането на инструмента на повърхността се оказва не толкова лесно, може да се използва повдигателен механизъм, който работи по принципа на лоста.

При избора на начин на свързване на разглобяемата сондажна тръба трябва да се помни, че по време на работа тръбата ще трябва многократно да се разглобява и сглобява.

Когато процедурата по сондиране се проточва, а самите сондажисти губят сили, много биха им помогнали приспособления, които помагат за завъртане на сондата вътре в кладенеца и за вкарването ѝ при задълбочаването му.

Свредел за ударно-въжено сондиране

Може да се пробие кладенец на участъка не само чрез въртене на сондата, но и чрез ударно-въжения метод. За този вид работа е необходима специална инсталация, която също може да се направи самостоятелно от подръчни материали.

Имайки такова оборудване, всички работи могат да се извършат напълно без помощници, затова нека разгледаме и процеса на изработване на ударната сонда.

За сондиране на кладенец по ударно-въжен начин не е нужно чак толкова много: устойчива рамка-тринога, самата ударна сонда, здраво въже и лебедка.

За да разберем какво и как ще майсторим, нека разгледаме в общи линии същността на ударно-въжените работи.

От голяма височина на предвиденото с помощта на лопата или шнек място на бъдещата водовземна точка се пуска тръба-снаряд – желонка за кладенец. В горната част към сондата се заварява ухо за въжето.

Отстрани в горната част се изрязва отвор за извличане на пробитата скала.

Долният ръб се заточва или се оборудва със зъби, които оптимизират разрохкването на почвата. На 5 – 7 см над условното дъно вътре в тръбата се поставя сферичен или венчелистников клапан за захващане и задържане на разрохканата скала.

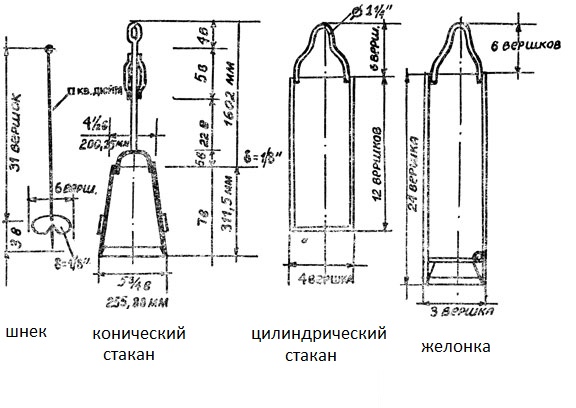

Желонката е незаменим инструмент при проходка на рохкави пясъци, чакъли, гравийни отложения. Често се използва в комплект с други сонди. Редува се със шнек или стъкло, които не могат да извлекат рохкави и наситени с вода отложения.

Несвързаните частици на почвата се задържат вътре в желонката благодарение на клапана, разположен в долната част на корпуса. Шнекът, звънецът, стъклото нямат такива предимства.

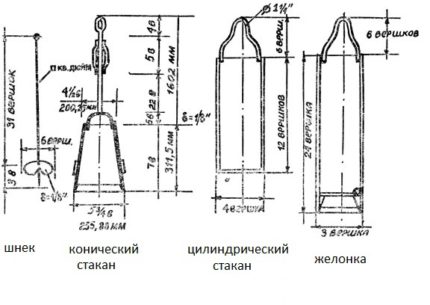

Рядко за сондиране на кладенец се използва само един снаряд. По-често те се прилагат в комплект: глинестите скали се сондират с шнекове или стъкла, рохкавите и водонаситените се преминават с желонка.

Процедурата на спускане на бура се повтаря многократно. Резултатът от процеса е корпус, запълнен на една трета с почва, и отвор на повърхността на земята, който се увеличава с 30-40 см.

Напълнената желонка се извлича от ствола с помощта на лебедка, обръща се с отвора надолу и се почиства с удари на тежък чук.

След това процесът на ударно-въжено сондиране се възобновява и повтаря, докато на мястото на падане на бура не се образува кладенец с дълбочината, която е била планирана.

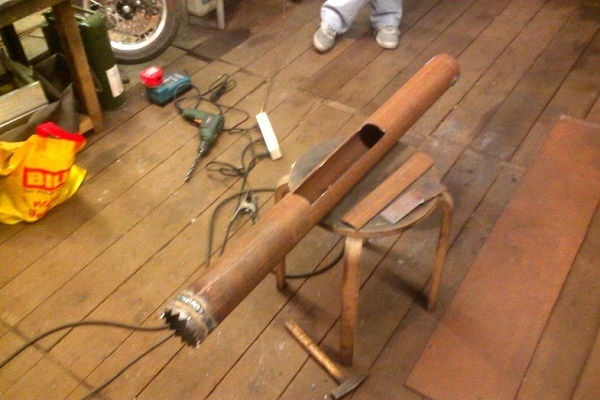

Не е задължително да купувате готова инсталация – можете сами да изработите желонка за сондиране и почистване.

Ако направите такъв ударен бур достатъчно тежък, то с това дъно той ще реже почвата като масло и няма да позволи на нея да се изсипва обратно от кухината си.

Да се създава един бур в този случай е безсмислено, затова ще разкажем как да се изгради цялата сондажна инсталация заедно със снаряда.

• Избираме място, където според нашите изчисления и предположения трябва да се намира кладенецът. Маркираме го, като направим с обикновена лопата малка вдлъбнатина.

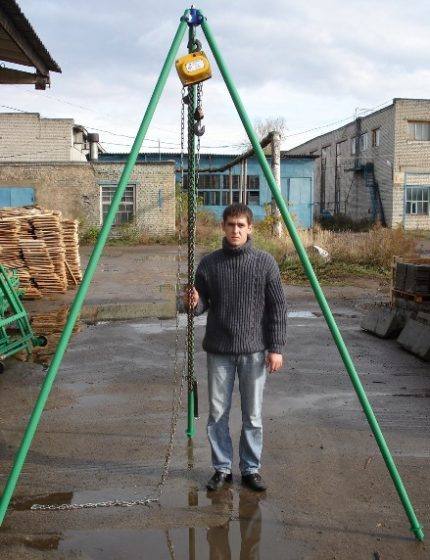

• Поставяме над ямата триножник с височина 2-3 метра. Върхът на триножника оборудваме с добре закрепен блок за въже. Ще е необходима още и лебедка, която прикрепяме към опорите. Добре е, ако има електрическа лебедка, но ръчна също ще свърши работа.

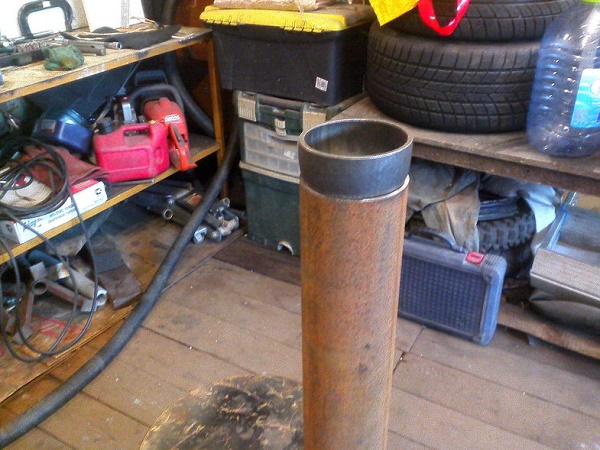

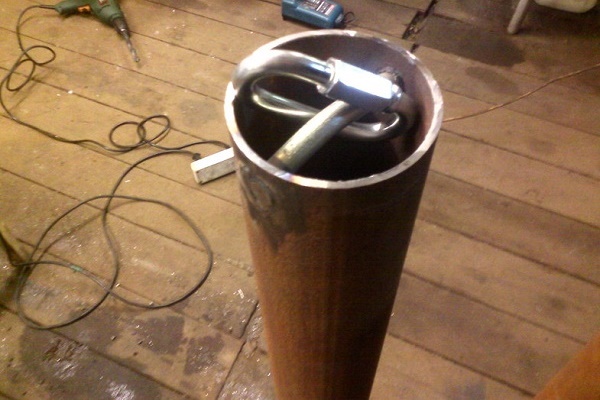

• Подготвяме самия ударен бур. За тази цел ще ни е необходима дебелостенна тръба, чийто диаметър отговаря на размера на шахтата на бъдещия кладенец.

За изработката на свредлото вземаме лента от дебел метал и я заваряваме към горния край на тръбата, като я разполагаме перпендикулярно на надлъжната ос на снаряда.

По осовата линия на нашата тръба в заварената метална лента пробиваме отвор, съответстващ на дебелината на въжето, на което ще бъде закрепен снарядът.

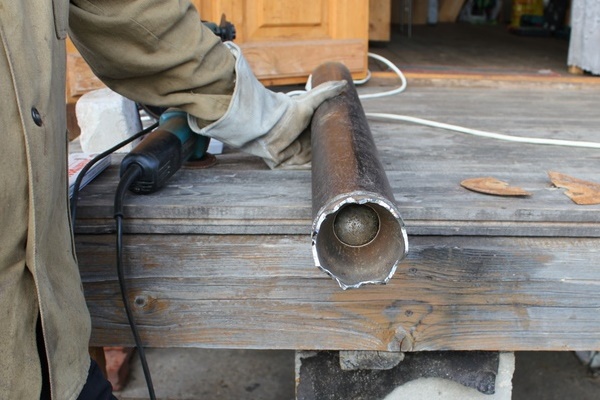

Долният край на тръбата също се нуждае от обработка: може да се направи назъбено или пръстеновидно заточване. Ако имате муфелна пещ, можете да закалите свредлото в нея след процедурата по заточване.

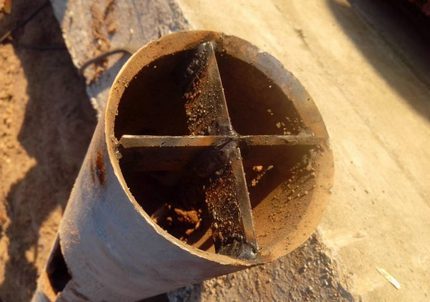

Свредлото за ударно-въжено сондиране не се почиства толкова лесно от натъпканата в него пръст. За да ускорите тази рутинна операция, можете да направите не прозорец-отвор, а вертикален прорез, който преминава през почти 2/3 от горната част на тръбата.

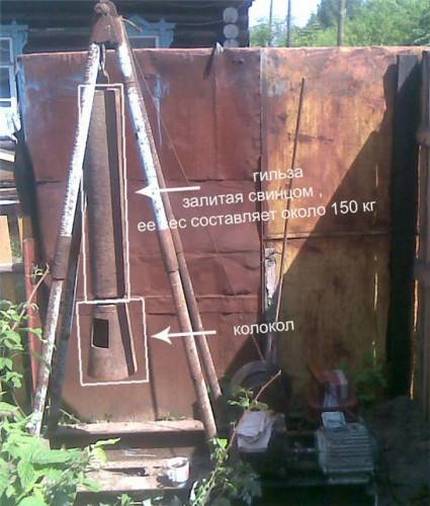

Камбаната е част от ударното свредло. Тя лесно се почиства от пръст и може да бъде заменена, например, с длето, ако в процеса на сондиране се попадне на камък

Колкото по-тежко е свредлото, толкова по-бързо може да се постигне желаният резултат, но трябва да се вземе предвид и мощността на лебедката, която ще трябва да изтегли свредлото с пръст от шахтата на сондажа.

Така че, ако нейната мощност все пак позволява, снарядът може да се утежни, като се поставят подвижни метални тежести в горната част на тръбата.

Може да ви бъде интересна и информация за оборудването на сондаж, промиването след сондиране и изолацията за зимата, разгледана в друга наша статия.

Изводи и полезно видео по темата

В това видео нагледно и достъпно е разказано как точно с помощта на достъпни материали и лесни за използване инструменти да се направи надеждно и функционално спирално свредло.

Очевидно е, че човек, който има умения за работа със заваръчен апарат и най-разпространените инструменти, ще се справи с изработката на свредло със собствените си ръце.

Използвайки самоделен снаряд, можете ръчно да извършите сондажни работи на своя вилен парцел. Това значително ще намали общите разходи, които са били планирани за осигуряване на вода на вашата територия.

Направили ли сте свредло-самоделка с друга конструкция? Или знаете тайни за усъвършенстване на снаряда? Може би не сте съгласни с теорията и препоръките, изложени в нашата статия? Моля, напишете за това в коментарите по-долу.
