Как се извършва изграждането на сондаж без кесон: преглед на най-добрите начини

Ако на парцела е пробит сондаж, трябва да се създаде автономна система за водоснабдяване. Но организирането на частен водоприемник по стандартния начин с монтиране на кесон – доста скъпо мероприятие. Не е задължително да харчите сериозни суми за тази обемна конструкция.

Ние ще ви подскажем как да извършите устройването на сондажа без кесон. За вас сме представили поетапни технологии, подробно сме описали методите и нюансите на изпълнението. За нагледно възприемане на информацията и ясно разбиране на работните процеси сме допълнили материала с фото- и видео-инструкции.

Изграждане на шахта: за и против

Ако няма възможност да се харчат внушителни средства за устройване на кесон, задачата се решава по два начина: изгражда се и се обустройва шахта или се инсталира сондажен адаптер.

Най-простото решение от гледна точка на монтаж е шахтата.

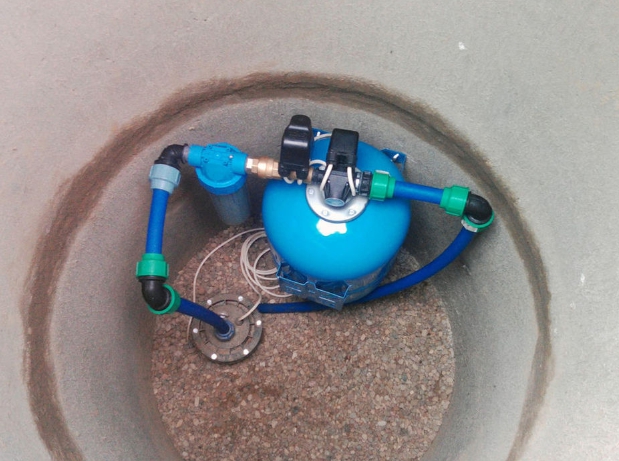

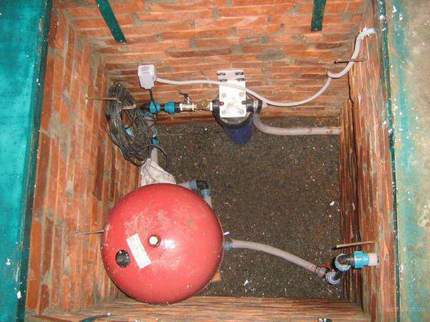

Шахтата представлява изкопан около устието на сондажа вдлъбнатина, вътре в която е инсталирана спирателна арматура на автономната водоснабдителна система.

Тя представлява опростен аналог на кесона, който едновременно изпълнява няколко функции:

• защитава инсталираното оборудване от студ;
• предпазва устието на сондажа от попадане на атмосферни валежи и битови отпадъчни води;
• служи като съоръжение, вътре в което е удобно да се разполага комплекс от механизми, осигуряващи непрекъсната работа на помпата.

Поради недостатъчната херметичност на конструкцията шахтата не се изгражда на парцели с близко до повърхността залягане на подпочвените води. При ниво на тяхното огледало на дълбочина над 5 m изграждането на шахта е напълно изгодно и оправдано решение.

Шахтата най-често се изгражда от бетонни пръстени или тухли, отвътре се облицова с топлоизолационен материал, а отгоре се покрива с люк или бетонна плоча.

Единственият недостатък на конструкцията е недостатъчната херметичност. Съединенията между бетонните пръстени и тухлената зидария могат да пропускат повърхностни води, атмосферни валежи и битови отпадъчни води. Поради тази причина не се препоръчва да се инсталират в шахтата хидробак и система за автоматика.

Изграждане на шахта със собствени ръце

Земните работи е препоръчително да се извършват в междусезонията. През този период охладената влажна почва има по-плътна структура и затова не се рони толкова.

Изкопаване на котлован за шахтата

За изграждане на шахтата се изкопава котлован с дълбочина 1,5–2 метра. Размерите му трябва да са с 30–40 см по-големи от вътрешното сечение на изгражданата конструкция. Дъното на котлована се изравнява и внимателно се уплътнява. За да се предпазят стените на котлована от попадане на вода, за времето на работа те трябва да се покрият с фолио.

Най-популярни и лесни за изпълнение са шахтите с правоъгълна и кръгла форма.

Обемът и габаритните размери на шахтата се определят, като се изхожда от изискването да се разположат свободно елементите на системата и да се осигури безпрепястствен достъп до тях.

Дали трябва да се бетонира дъното на шахтата е спорен въпрос. От една страна монолитният „под“ е удобен за извършване на ремонтни работи и обслужване на сондажа.

Той ще изключи проникването на паводъчни води в около тръбното пространство в случай на наводняване на съоръжението в междусезонията. Обаче движенията на почвата, причинени от периодичното замръзване и размразяване, могат сериозно да го повредят и деформират.

Най-добрият начин за обустройване на дъното на шахтата е да се създаде „възглавница“ от трошен камък и пясък с дебелина 10–15 cm. Като водонепропусклив слой може да се използва глина. Получаващите се в резултат на свиване на почвата ямички трябва само периодично да се изравняват.

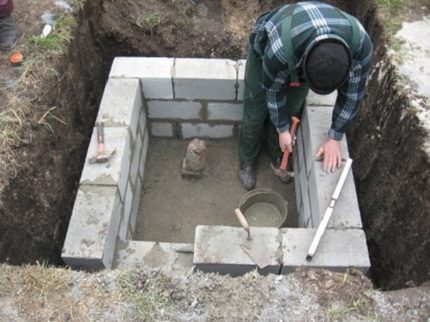

Изграждане на стените на съоръжението

Стените на шахтата могат да се изградят, като се използват за това бе тонни пръстени за кладенци или останали след демонтиране на някаква постройка натрошени тухли. За изграждане на стени с необходимата дебелина тухлите се полагат на един слой.

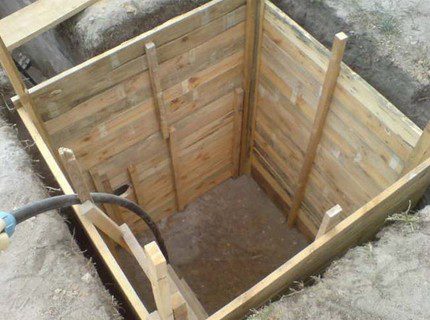

При желание стените на съоръжението могат да се направят бетонни. За целта от стари необрязани дъски се сглобява кофраж на разстояние 7–10 cm от стените на котлована, поставя се армировъчна мрежа. След това кухините на кофража се изливат с бетонов разтвор.

По време на изграждане на стените на шахтата не забравяйте да оставите достатъчен брой отвори, които ще са необходими за прокарване на кабели и водопровод.

След 5–7 дни, когато разтворът придобие необходимата якост, шахтата се покрива с дървени греди или дъски.

За да се намали вероятността от размиване на стените на шахтата от паводъчна вода, отвън те се покриват със слой чакъл. От вътрешната страна съоръжението е по-добре да се облицова със слой топлоизолация, например с листове екструдиран пенополистирол.

Горната част на шахтата може да се покрие по избор:

• с бетонен капак;
• с метален люк;
• дъсчен щит, подсилен с дървени греди.

Капакът на шахтата се прави подвижен, за да има възможност по всяко време да се извърши профилактичен преглед или ремонтни работи. Например: да се демонтира тръба или да се вдигне помпа.

Приямък – по същество е самоделен кесон. Прости начини за неговото обустройване са описани в статията – Как да направите кесон за сондаж със собствените си ръце: варианти на устройство и начини за тяхното изпълнение

Устройване на устието на сондажа с оглавник

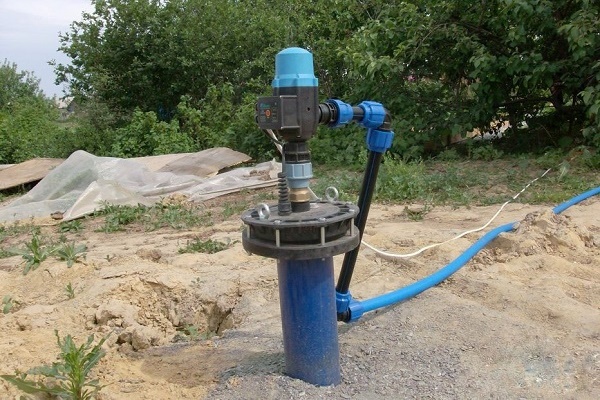

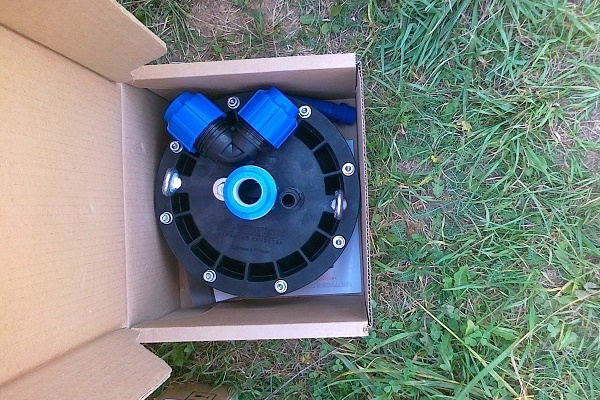

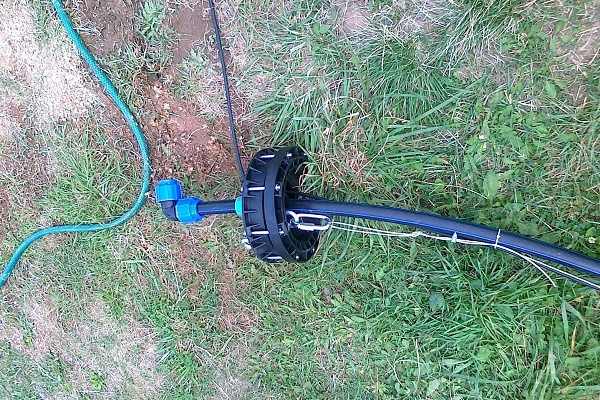

Ако не се планира задълбочаване на устието на кладенеца в земята, то се обустройва чрез монтиране на кладенечен оглавник. Той ще защити водата от попадане на прах и мръсотия, както и от проникване на насекоми и гризачи в ствола на кладенеца.

Недостатъците на отворената схема на обустройване включват невъзможността да се разположи допълнително оборудване близо до устието, както и недостатъчната защита от вандалски посегателства.

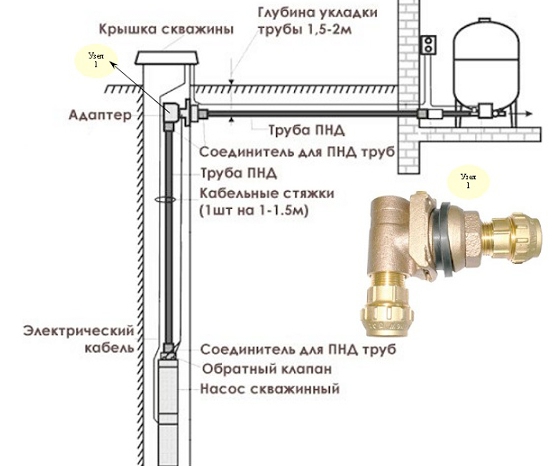

Устройство и принцип на работа на адаптера

Вторият евтин начин за обустройване на кладенец предполага използването на специално приспособление – адаптер. В този случай извеждането на водопроводните тръби се осъществява през обсадната тръба.

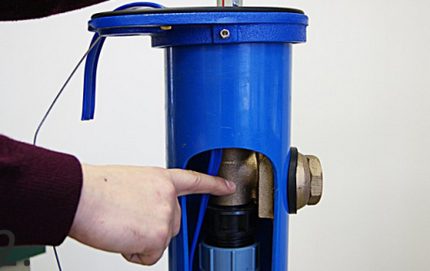

Основното предназначение на кладенечния адаптер е да свързва дълбочинната помпа с подземната част на водопровода, водещ към къщата, положен под нивото на замръзване.

Този начин на обустройване отлично подхожда както при нерегулярно ползване на кладенеца, което предполага „замразяване“ на съоръжението за няколко месеца, така и при непрекъснат целогодишен водовземане.

Монтирането на адаптера се извършва на всички видове обсадни тръби, изработени от полимер или стоманена сплав. Тръбите трябва да притежават достатъчна здравина, тъй като са предназначени да издържат теглото на потопяемата помпа и свързаните към нея комуникации.

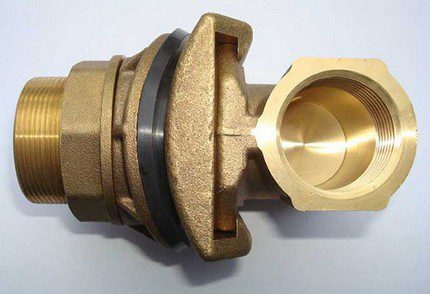

Адаптерът представлява устройство, състоящо се от две корпусни части, скрепявани помежду си с бързоразглобяема безрезбова връзка. Основната задача, която се решава чрез монтирането на това устройство, е защита на външния клон на водоснабдителната система от замръзване.

Благодарение на неговото използване, тръбопроводът от кладенеца може да се прокара под хоризонта на сезонното замръзване на почвите.

Основното предназначение на кладенечния адаптер е да свързва дълбочинната помпа с подземната част на водопровода, водещ към къщата, положен под нивото на замръзване.

Основните елементи на адаптера са:

• Стационарно закрепен елемент. Той представлява резбов патрубок. Фиксира се на обсадната тръба под нивото на замръзване през специално направен отвор. Формира херметичен възел за изхода на тръбопровода, който води водата към къщата.
• Отговорен подвижен елемент. Външно наподобява тройник с една глуха стена. От едната страна се монтира на водоприемната тръба, водеща към дълбочинната помпа. От другата се съединява със стационарния елемент на адаптера. Снабден е със свързваща техническа резба, необходима за херметичното съединяване на двете части на адаптера.

По време на изпомпване от сондажа, водата първо се издига нагоре по колоната, след това се придвижва към адаптера, през който се пренасочва и постъпва в тръбопровода, водещ към къщата. При частично разединяване на елементите, водата започва просто да се оттича обратно в сондажа.

Използването на адаптер при оборудването на сондажа позволява да се осигури стабилно водоснабдяване на селска къща през цялата година (+)

Сондажните адаптери се изработват от бронз, месинг, неръждаема стомана. В широк асортимент на пазара са представени и изделия, изработени от комбинирани метални сплави.

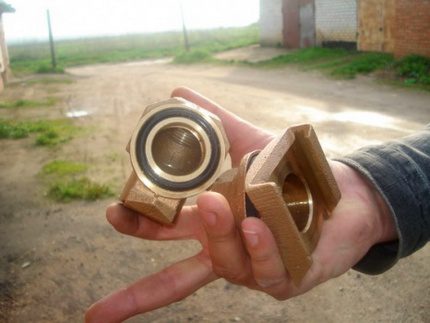

Предимства и недостатъци на прилагането на устройството

Сондаж без кесонно устройство, оборудван с помощта на адаптер, има редица безспорни предимства.

Сред основните предимства на този тип оборудване си струва да се отбележат:

• Икономия на разходи. Цената на устройството е многократно по-ниска от цената на кесонното оборудване. И разходите за неговото инсталиране и свързване са минимални.
• Простота на монтаж и обслужване. Инсталирането на приспособлението не включва сложни етапи на работа с използване на същото заваръчно оборудване. Може да го извърши дори майстор, владеещ само основни ремонтни умения.
• Универсалност на приложение. Устройството се използва за врязване на водопровод във всички видове обсадни тръби. Благодарение на това, че елементите на устройството плътно прилягат един към друг, се постига максимална херметичност на конструкцията.

Компактните размери на адаптера позволяват да се монтира на стените на сондажа така, че да стане практически незабележим за външни лица. А това е особено актуално при условие, че кражбите не са рядко явление.

Адаптерът позволява напълно да се скрие точката на свързване на хидротехническото съоръжение към водопровода под слой почва, без да остави и най-малък намек за неговото присъствие

Вярно е, че източникът, оборудван с адаптер, има и редица недостатъци.

Към тях спадат:

• Сложност на извършване на ремонта. За извършване на ремонтни операции или профилактичен преглед ще трябва първо да се изкопае мястото на свързване на адаптера, което не винаги е възможно.
• Ограничения на мощността. Въпреки че производителите твърдят, че устройството може да издържа на големи промени в налягането, при оборудване на кладенец с адаптер все пак не трябва да избирате помпени агрегати с голяма производителност.

В сравнение с оборудването на шахта, инсталирането на адаптер губи по това, че хидроакумулаторът, крановете и системата за автоматика трябва задължително да се изнесат в отделно помещение.

Освен това, при неправилно свързване на елементите по време на експлоатация на хидротехническото съоръжение е доста проблематично да се контролира обратното изтичане в ствола на изработката на подземните води.

Разхерметизиране на елементи може да възникне дори ако свързващите елементи на конструкцията са изработени от различни метали, които имат различно износване от стареене и реагират по различен начин на въздействието на температура и влага.

Технология на инсталиране на адаптера

При избора на адаптер за оборудване на кладенец сравнявайте размера на устройството с диаметъра на обсадната тръба и размера на потопяемата помпа, ако тя е планирана за експлоатация.

За извършване на работата ще са необходими следните материали:

• кладенцов адаптер;
• коронкова фреза;
• снемател;
• съединителни фитинги;
• метални колове.

При изчисляване на габаритите на устройството се ориентирайте по това, че от вътрешната страна на обсадната тръба то трябва да стърчи приблизително с 1-3 см.

Като предпочитате изделия от неръждаема стомана, бронз и „хранителни“ сплави, ще се предпазите от преждевременно излизане от строя на устройството

За обработка на конструктивните елементи преди вкопаване на местата на врязване използвайте неутрална водоотблъскваща смазка.

От инструментите трябва да се подготвят:

• щикова лопата;
• кофа за изкопаване на почва;
• разводен ключ;
• монтажна тръба;
• ФУМ лента.

Монтажният ключ може да се изработи на ръка от метален или пластмасов отрез от тръба с подходящ диаметър и резба. В резултат на това той ще придобие вид на Т-образна конструкция, с дължина, равна на дълбочината на монтаж на устройството плюс половин метър до метър за улеснение на монтажа.

Резбата е необходима, за да може да се навие на нея ответната част на адаптера. Противоположният край се оборудва с тройник, който улеснява процеса на извиване на приспособлението след фиксиране на монтираната част на устройството.

Изпълнение на земни работи

За полагане на тръбопровода трябва да се изкопае изкоп от кладенеца до точката на влизане на системата в къщата. Дълбочината на изкопа е с 30-40 см под нивото на сезонното замръзване. Те са необходими за оформяне на уплътнена пясъчна възглавница от около 20 см и за изключване на вероятността от случайно замръзване на тръбопровода.

За средни ширини нивото на сезонно замръзване на почвите се изчислява на 1,2-1,8 м в зависимост от типа на почвата.

При копане на траншея трябва да се има предвид, че тръбопроводът трябва да се положи с наклон от къщата към хидротехническото съоръжение в случай на източване на водата от системата преди консервация. Наклонът трябва да бъде 3 см на метър.

Тоест дълбочината на точката на свързване на адаптера намираме чрез събиране на нивото на замръзване, 30-40 см за устройството на възглавницата и умножена по 3 дължината на външния клон на водопровода.

При разстояние от къщата до кладенеца 10 м, изчислението ще изглежда приблизително така: 1,5 м + 0,4 м + 0,3 м.

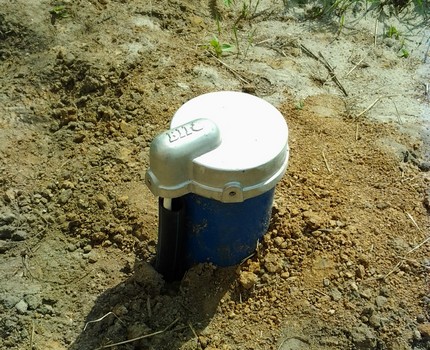

Планирайки в бъдеще да скриете главата на кладенеца под дебелината на почвата на етапа на извършване на земни работи, е необходимо да скъсите височината на обсадната тръба.

До кладенеца траншеята трябва да се разшири и да се изкопае нещо като яма, чиито размери се определят от удобството за поставяне на монтажника на адаптера в нея. За извършване на работите по врязване на устройството е достатъчна яма с ширина половин метър.

Окомплектоване на сондажа с pitless-адаптер

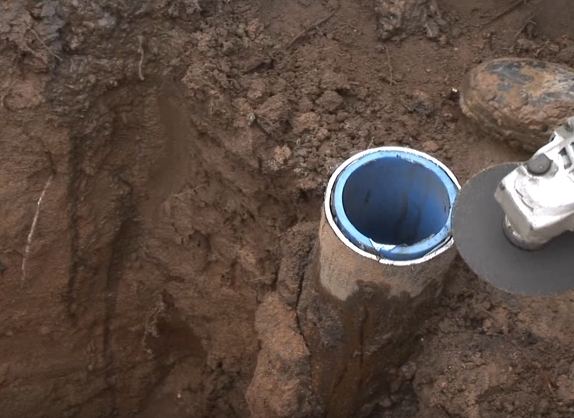

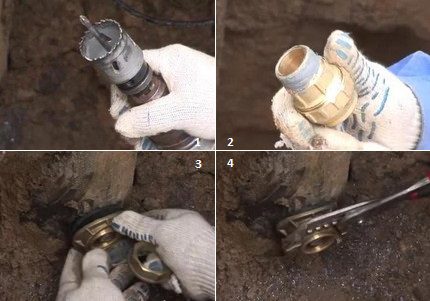

Монтажът на оборудването се извършва на два етапа. Първо се монтира основната част на устройството. За целта на дълбочината на полагане на водопровода с помощта на коронна фреза върху обсадната тръба се пробива отвор. Диаметърът на отвора може да бъде 1ʺ, 1 _1/4ʺ или 2ʺ. Основното е той да съответства на размера на адаптера.

Стационарната част на устройството се вкарва в пробития в обсадата отвор и се фиксира с помощта на накидна гайка. Гайката се затяга до упор с помощта на разводен ключ.

Резиновото уплътнение осигурява херметичността на конструкцията в местата на съединенията, свеждайки до минимум вероятността за проникване на подземни води в кладенеца.

Резбовата коронка трябва да съответства на размера на адаптера. Уплътнителният пръстен е желателно да се обработи със силиконова смазка.

Преди монтажа на ответната част на устройството тръбата, електрическия кабел и въжето се присъединяват към помпата. Въжето и електрическия кабел трябва да се ориентират така, че да заемат място от противоположната страна на адаптера.

Водопроводната тръба се фиксира посредством резбово съединение чрез муфа. С цел повишаване на херметичността съединението се уплътнява с ФУМ лента.

Тъй като по време на работа вибрацията на помпата заедно с тежестта на напълнената с вода тръба ще създава значителни натоварвания, за свързване на адаптера с водоподемната тръба трябва да се използва месингова муфа.

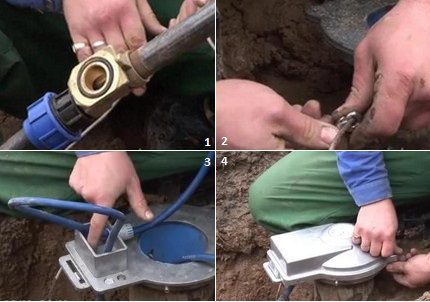

Сложността на монтажа на ответната част на устройството се състои в потапянето и точното попадение в резбата на стационарния елемент. Можете да си улесните задачата, като използвате Т-образна монтажна тръба. За да ускорят процеса, някои майстори допълнително осветяват отвора с фенерче, спуснато на въже.

Частите на адаптера се свързват чрез сглобка „лястовича опашка“. Отговорната част на устройството се закрепва с помощта на монтажна тръба. След завършване на монтажа монтажната тръба се изважда на повърхността.

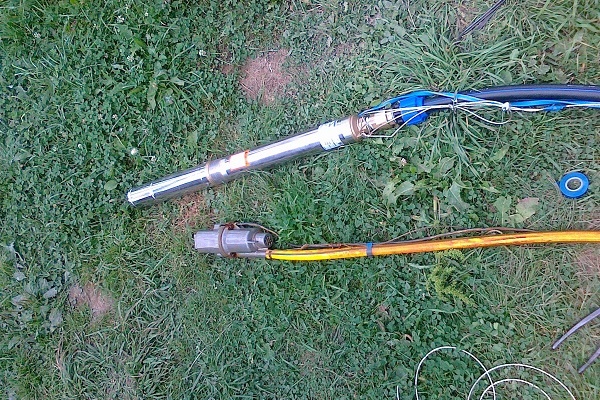

След завършване на сглобяването на системата, на зададената дълбочина се спуска помпата, а краят на тръбата се отрязва. Тази работа е по-удобно да се извършва с партньор: първият потапя помпата, вторият държи оборудването и разгъва маркуча.

За да се свали натоварването от адаптера, което непременно ще се създава по време на работа на устройството, предпазното въже на помпата се извежда навън и се закрепва с помощта на колчета.

На финалния етап остава само да се захранва оборудването и да се провери неговата работоспособност.

При последваща експлоатация на съоръжението е необходимо веднъж на сезон да се проверява състоянието на уплътнителните прокладки на адаптера. Имайте предвид, че външната прокладка, която контактува директно със земята, става неизползваема за 2-3 сезона.

Съединителните елементи с времето могат да залепват един за друг. За да се предотврати това явление, е необходимо периодично да се разглобяват и смазват.

Допълнителна информация за особеностите на монтажа и използването на сондажния адаптер е представена в тази статия.

Изводи и полезно видео по темата

Кое е по-добре: сондажен адаптер или кесон?

Видео-съвети за изграждане на шахта:

Вариант за оборудване на сондаж чрез инсталиране на адаптер:

Всеки от изброените по-горе начини има своите предимства и недостатъци. Затова при избора на оптимален вариант трябва да се ориентирате според местоположението на хидротехническото устройство и вида на оборудването, използвано при оборудването на системата.

Имате ли опит в оборудването на сондаж без кесон? Или останаха въпроси по темата? Моля, споделете вашето мнение и оставете коментари във формата, разположена по-долу.
