Ремонт на помпена станция със собствените си ръце: типични неизправности и начини за отстраняването им

За съжаление, дори най-надеждното помпено оборудване може да се повреди. Сред нарушенията в работата има сериозни повреди и банално износване на триещи се части или уплътнения. Отстраняването на най-простите проблеми е по силите на домашния майстор, но се съгласете, дори елементарни ремонтни операции трябва да се знаят как да се извършват правилно.

Ние с радост сме готови да Ви помогнем в усвояването на нелеката работа на ремонтника на битова техника. В предложената на Вашето внимание статия са подробно описани всички характерни видове повреди на помпени агрегати. Дадени са действени методи за отстраняване на смущения в работата на водоснабдителните инсталации.

Желаещите да извършат ремонт на помпена станция със собствени ръце ще намерят при нас отговори на всички възникващи в подобни случаи въпроси. Полезната информация е подкрепена с поетапни фотоинструкции, схеми и видео.

Устройство и особености на експлоатация

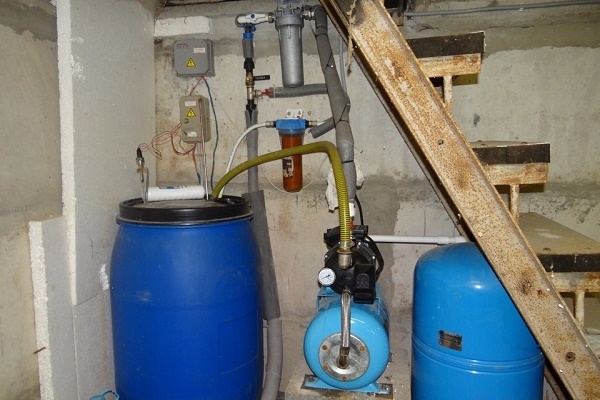

С помощта на помпена станция могат да се решат няколко задачи, отнасящи се до водоснабдяването:

• да се организира автоматично постъпване на вода от източника към водопроводната система на дома;
• да се регулира налягането на водата във водопровода, като се доведе до приемливо ниво;
• да се предпази водопроводната система от хидроудари;
• да се създаде известен запас от вода в случай на проблеми с водоснабдяването.

Можете да закупите помпена станция в готов вид, което ще улесни малко монтажа ѝ, или да я сглобите самостоятелно, като подберете отделните елементи в зависимост от собствената си ситуация.

Например, ако като източник на вода се използва дълбок сондаж, има смисъл да се замени повърхностната помпа с подходящ потопяем модел.

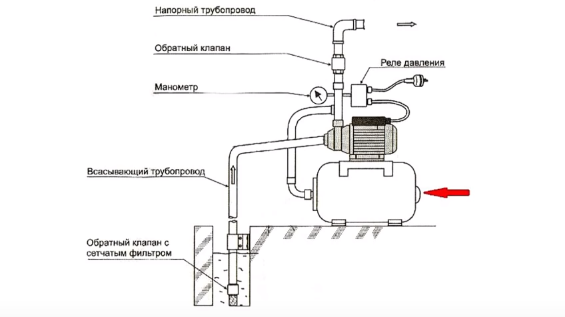

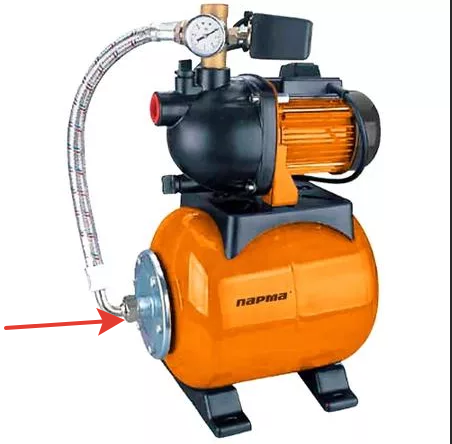

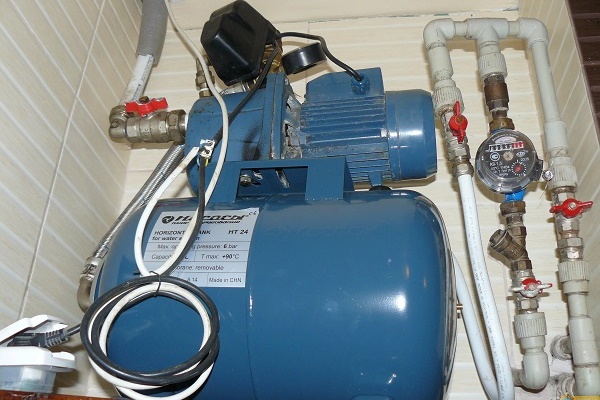

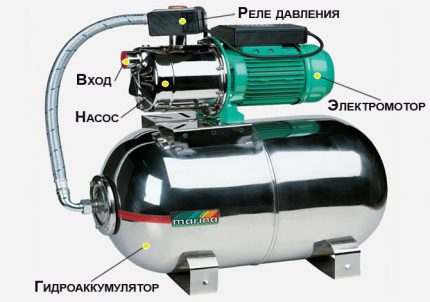

На тази схема е нагледно представено устройството на обикновена помпена станция: хидроакумулатор, свързан с повърхностна помпа и реле за налягане

Разбирането на принципите на работа на помпена станция ще помогне да се разберат особеностите на ремонта на този уред. Нейната важна част – хидробакът – съд с вграден гумен вложка. С помощта на помпата в мембранната част на този съд постъпва вода. От другата страна на мембраната се намира въздух (понякога в хидробаците подават чист азот, но това се случва рядко).

Такова комбинация създава определено налягане вътре в съда. От едната страна на съда е монтиран обикновен автомобилен нипел, през който може да се изпусне излишният въздух или да се добави недостатъчен.

От другата страна е монтиран патрубок. Към него чрез специален штуцер с пет изхода се присъединяват останалите елементи на помпената станция и системата: манометър, реле за налягане, маркуч на помпата, водопроводна тръба и др.

Хидробакът се свързва с водопровода на дома. Когато пуснат водата, бакът се изпразва и налягането вътре в съда намалява. Когато достигне зададената стойност, помпата автоматично се включва и водата постъпва в хидроакумулатора, докато той се напълни и стойността на налягането достигне зададеното максимално ниво.

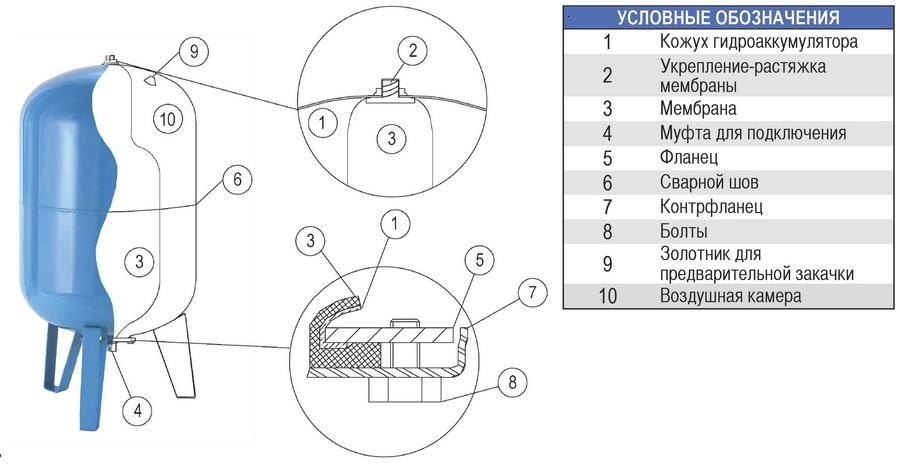

Тази подробна схема позволява да се разбере устройството и принципът на работа на хидробака. Налягането на въздуха в съда трябва да се поддържа на ниво около 1,5 атм, за да се предотврати повреда на мембраната (+)

Включването и изключването на помпата се управлява от реле за налягане. Това е малко устройство, свързано както с хидроакумулатора, така и с помпата. Както върху състоянието на водопроводната система, така и върху работата на помпата наличието на такава станция се отразява изключително благоприятно.

Хидробакът служи като буфер, който предпазва водопровода от внезапни хидроудари. Релето за налягане свежда броя на включванията и изключванията на помпата до необходимия минимум, което удължава срока на работа на техниката.

Въпреки че малко количество вода вътре в хидробака се намира постоянно, не трябва да се разглежда като основно място за съхранение на голям запас от вода. Колкото по-голям е обемът на хидробака, толкова по-висока е неговата цена.

Ако е необходимо да се запасите с голям обем вода, по-добре е да допълните системата с евтин пластмасов съд с подходящ обем. А със защитата от хидроудари и малък хидробак ще се справи напълно задоволително.

Освен това е важно правилно да изберете помпена станция, като се ориентирате по характеристиките на водния източник и местоположението на водозаборните точки.

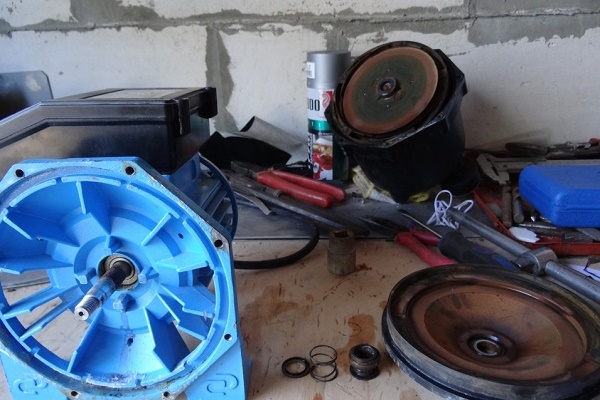

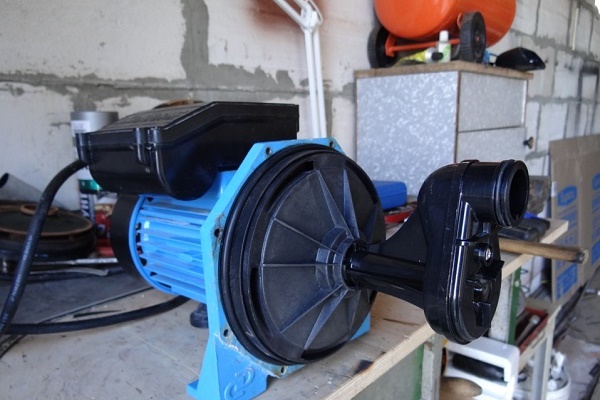

Пример за смяна на резервни части

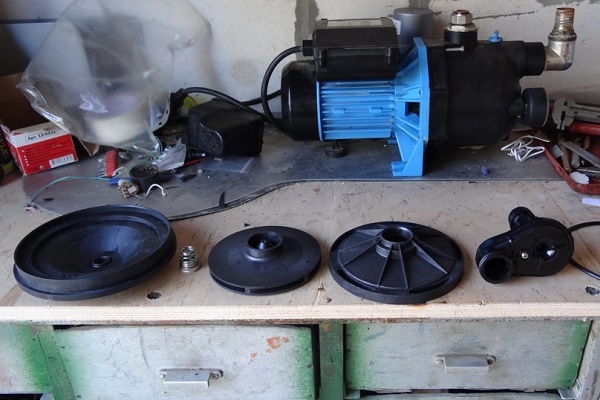

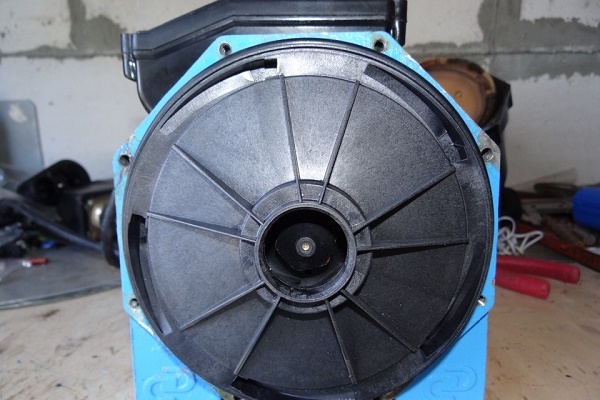

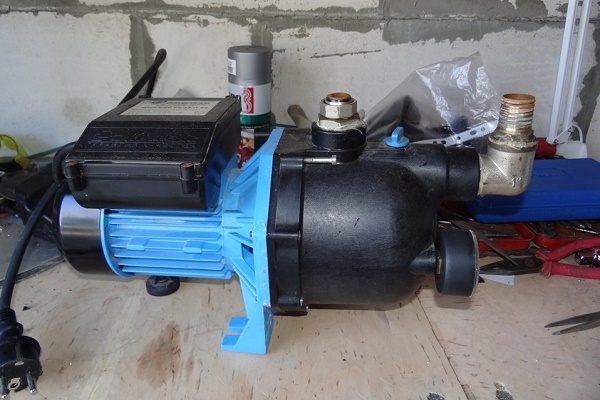

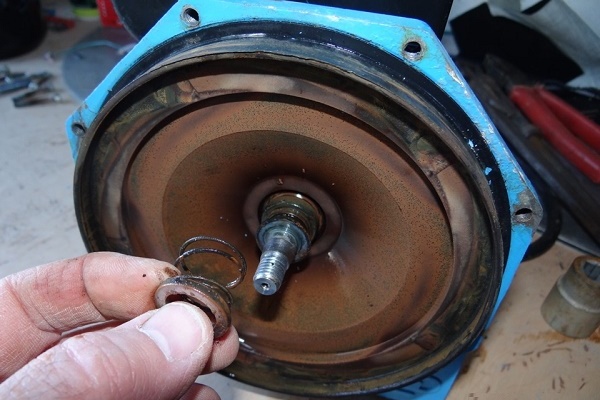

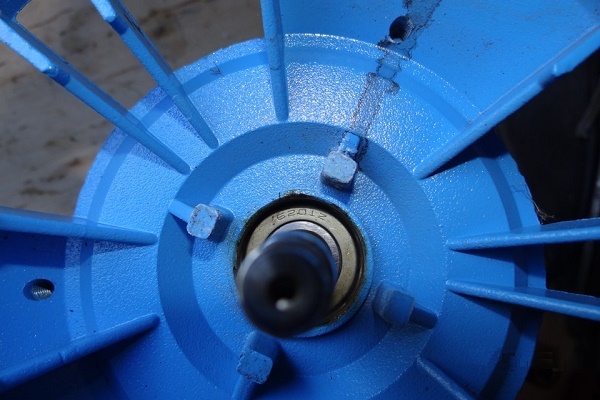

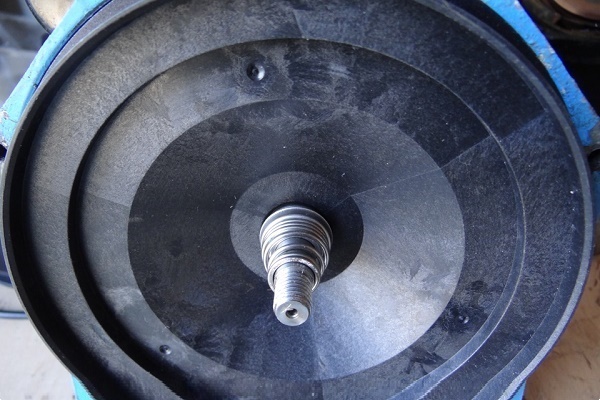

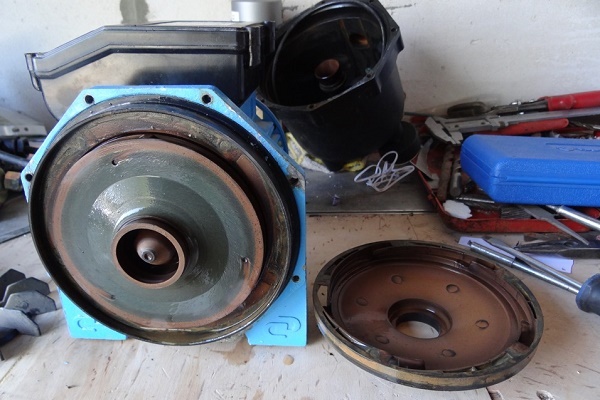

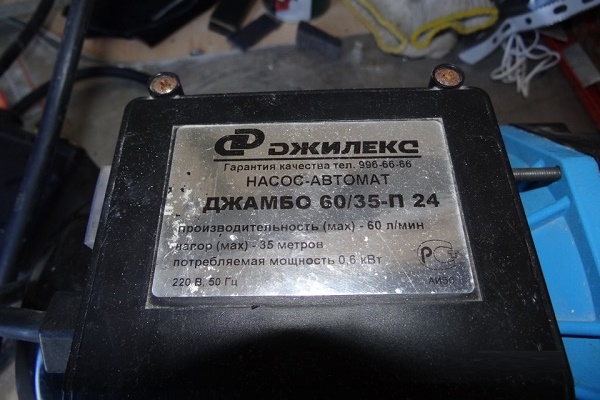

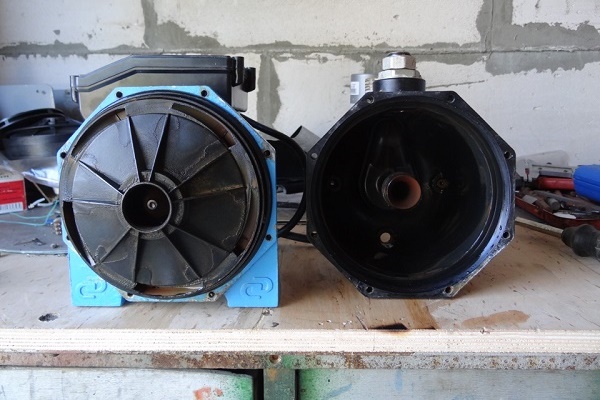

За начало ще разгледаме пример за смяна на работни пръстени и уплътнители на автоматна помпа. Агрегатът работеше във формат на помпена станция, която прехвърляше вода от резервоара към потребителите.

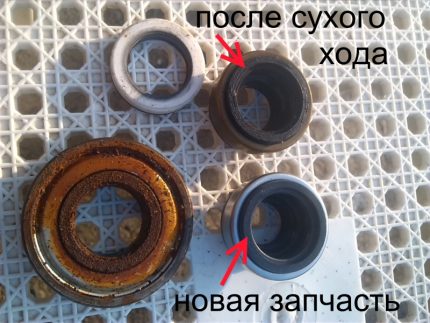

След няколко минути “сух ход”, случил се поради повреда на потопяемата помпа, производителността намаля, системата се изключваше дори при отворени кранове на водозаборните точки.

Закупуването на резервни части за автоматични помпи, произвеждани в страните от ОНД, не беше трудно. В руски парични единици бяха похарчени около 9 €.

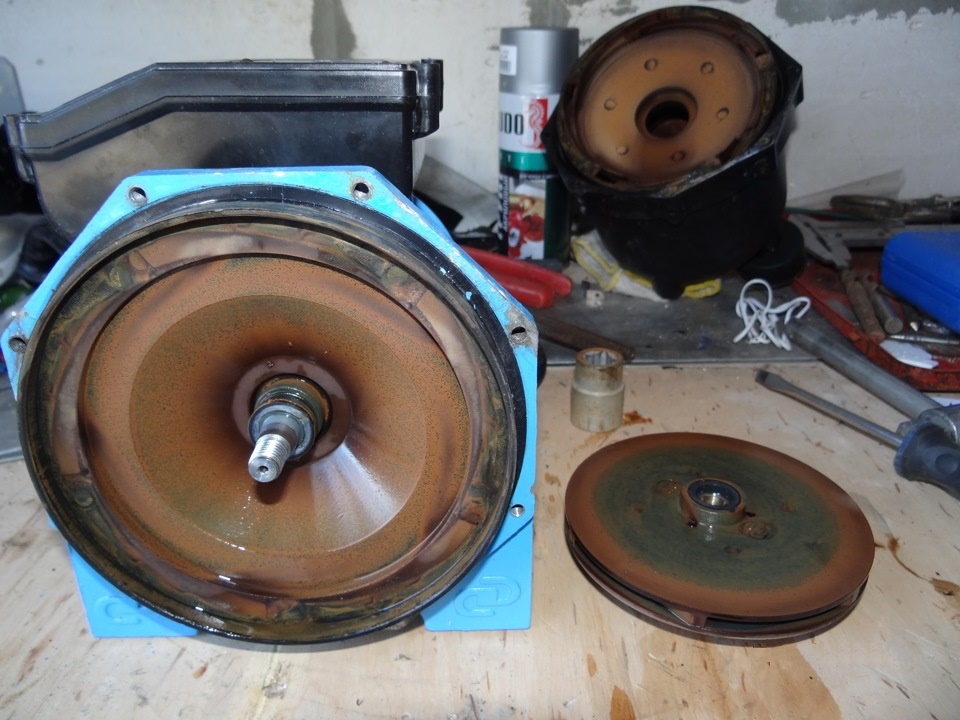

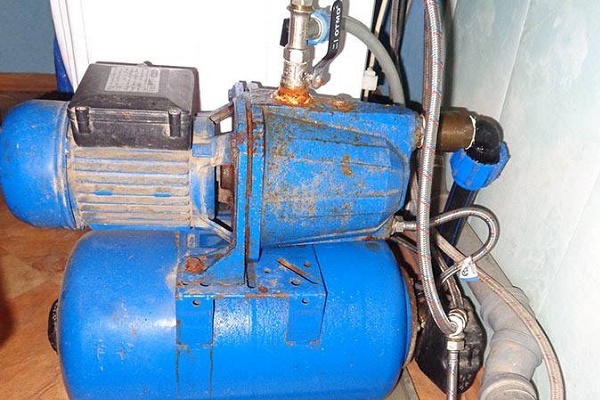

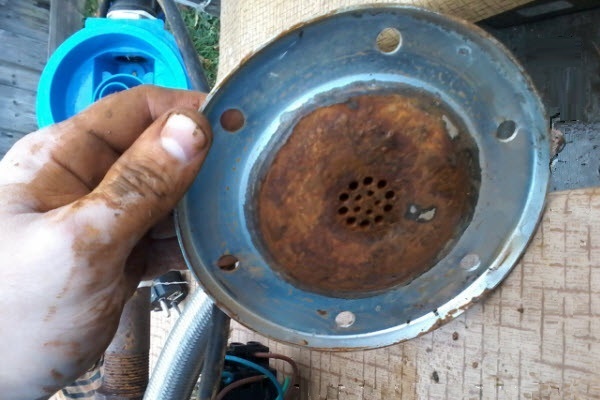

Ако при огледа на неразглобената част на помпата се открият огнища на ръжда, те трябва да се отстранят, всичко достъпно трябва да се почисти от замърсявания.

Ако новите части на автоматичната помпа са монтирани неправилно, агрегатът няма да работи и ще трябва да се преправя отново. Затова е по-добре веднага внимателно да запомните или отбележите последователността на разположение и страната на монтаж.

Чести проблеми и повреди

Тъй като помпената станция се състои от няколко възела, повредата може да бъде свързана с един или няколко от тях, например:

• помпата се е запушила с мръсотия;
• счупил се е двигателят на помпата;
• разбили са се настройките на релето за налягане;
• нарушена е цялостта на гумената мембрана в хидробака;
• има пукнатини в корпуса на хидробака и др.

В резултат на това помпената станция работи незадоволително или изобщо спира да функционира. Понякога проблемът не е в самата станция, а в повреда, да речем, на водопроводните тръби.

За да се определи причината за проблемите, трябва да се разгледа как се проявяват най-честите повреди при функционирането на оборудването. Например, когато се установява защо оборудването се включва, но не се изключва, трябва да се вземат предвид особеностите на работа и настройките на релето за налягане.

При отстраняване на неизправности на помпената станция трябва да се помни, че на практика за всички модели повърхностни помпи работата в режим на сух ход е категорично непрепоръчителна. Преди да включите помпата, за да проверите нейната работа, трябва да се уверите, че е напълнена с вода. Ако не е, устройството трябва да се напълни през специален отвор за пълнене.

“Сух ход”, т.е. работа без постъпване на вода, на празен ход, е много опасна за почти всички модели повърхностни помпи. Частите се износват силно, може да изгори намотката на електродвигателя.

#1: Помпата работи, но вода не тече

Ако помпата се включва и се вижда (чува), че работи, но водата не постъпва в резервоара, трябва да се разбере къде точно отива тази вода. Първото нещо, което трябва да се провери, е – възвратният клапан. Ако той се е повредил, водата просто се е изляла обратно. Ако в заборния маркуч има вода, значи възвратният клапан не е виновен, трябва да се търси друга причина.

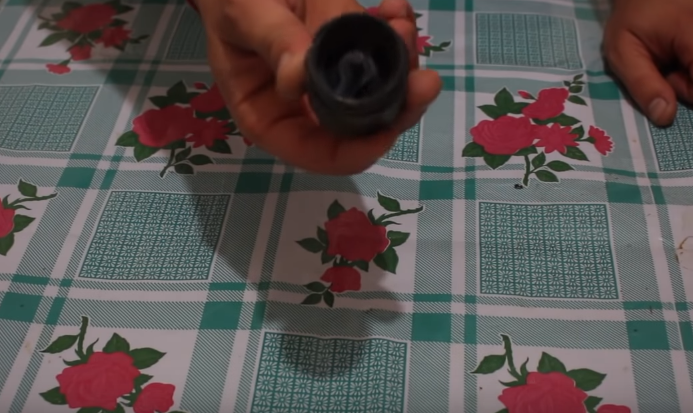

Ако маркучът е празен, трябва да се извади и да се прегледа възвратният клапан. Може да се случи, че помпената станция изобщо не изпомпва вода поради просто запушване на отворите на клапана. Достатъчно е устройството да се изплакне, за да започне отново да работи коректно.

Понякога трябва да се смени пружината или целият клапан. Разбира се, след смяна на частта или ремонт трябва да се провери работата на отделните възли на помпената станция и едва след това да се извърши окончателното сглобяване и пускане на уреда.

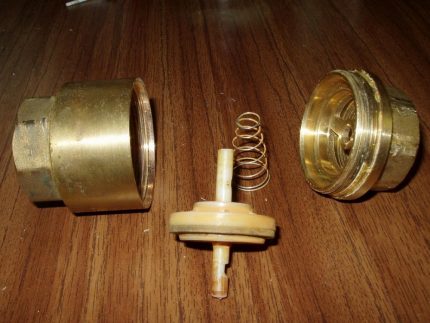

Възвратният клапан е необходим за нормалната работа на помпената станция. Ако отворите му са запушени, просто трябва да разглобите устройството и да го изплакнете.

Ако в заборния маркуч има вода, трябва да се проверят всички съединения и тръби между помпата и резервоара за течове. Възможно е водата просто да изтича през пукнатина или дупка. Повредената тръба трябва да се смени, а разхерметизираното съединение – да се почисти, уплътни и запечата отново.

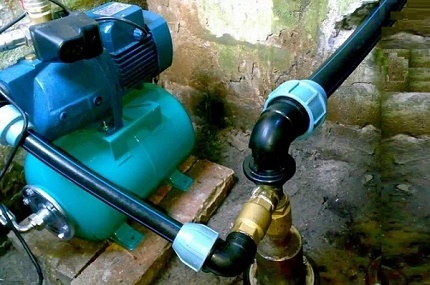

Ако резбовите съединения на помпената станция са станали нехерметични и протичат, те трябва да се почистят и запечатат отново с помощта на подходящи материали

Има и трета причина, поради която водата не постъпва в хидробак: нисък дебит на водния източник. Това се случва, ако по някаква причина водата не достига до водоприемната част на сондажа или кладенеца.

Това се случва например в резултат на затлачване или запясъчване. Или пък помпата за източника е избрана неправилно, тя изпомпва водата твърде бързо, а запасите ѝ не успяват да се възстановят.

За това как правилно да изберете, инсталирате и свържете помпена станция за водовземно съоръжение, е описано в статията, с която препоръчваме да се запознаете.

Помпата най-вероятно ще трябва да се замени, съществуват специални модели за източници с нисък дебит. За да се увеличи дебитът на сондажа, има смисъл да се промие, т.е. да се измият натрупаните замърсявания. За промиване на сондажа трябва да се използва отделна помпа, а не тази, с която е оборудвана помпената станция.

Като спешна мярка понякога съветват да се извършва водовземане от по-голяма дълбочина, но тази препоръка трябва да се прилага с внимание. Ако източникът е запясъчен, твърде дълбокото потапяне на водовземането или на потопяемата помпа може да доведе до замърсяване на помпеното оборудване и до сериозни повреди.

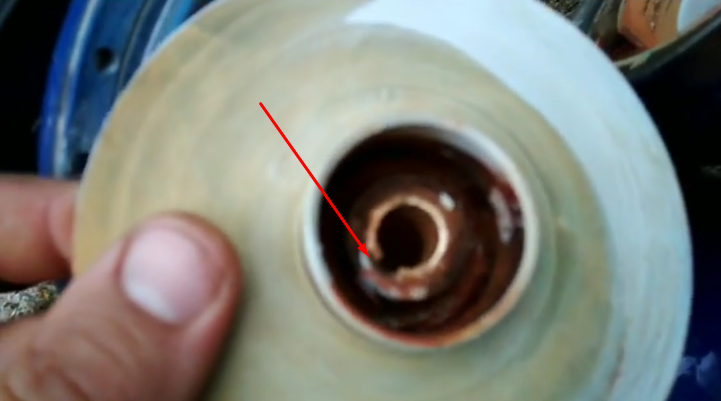

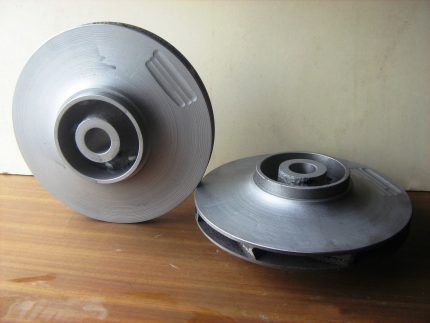

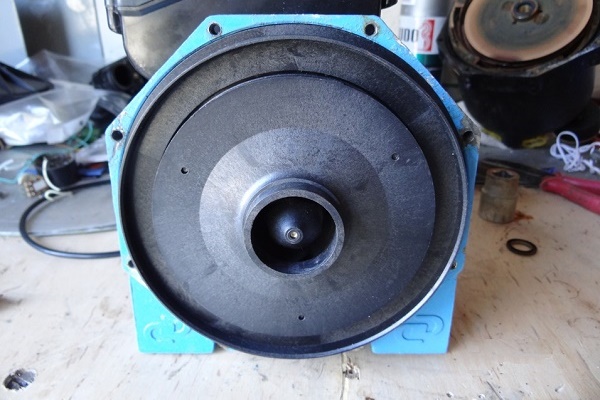

Още една възможна причина, поради която помпата е спряла да помпа вода – износване на работното колело. В този случай то ще се върти на празен ход. Ще трябва да се свали помпата, да се разглоби, да се промие, да се замени работното колело, а евентуално и корпусът на помпата. Понякога е по-лесно да се постави нова помпа.

Ако посочените по-горе „диагнози“ не се потвърдят, има смисъл просто да се провери напрежението в електрическата мрежа. Ако то е твърде ниско, помпата ще се включи, но няма да може да подава вода. Остава да се установи нормално електрозахранване, за да функционира помпеното оборудване отново в нужния режим.

#2: Уредът се включва, но не работи

Това се случва с помпи, които дълго време не са били използвани (например през зимния период). Тъй като просветът между работното колело и корпуса е малък, тези елементи, намирайки се в неподвижно състояние, могат просто да се „залепят“ един за друг.

При включване помпата ще бръмчи изправно, но работното колело ще остане неподвижно. Устройството в такава ситуация трябва веднага да се изключи.

Хлабината между работните колела (лопатките) на помпата трябва да е малка. Ако колелата са се износили, хлабината ще се увеличи, а производителността на устройството ще намалее, затова колелата е по-добре да се заменят с нови.

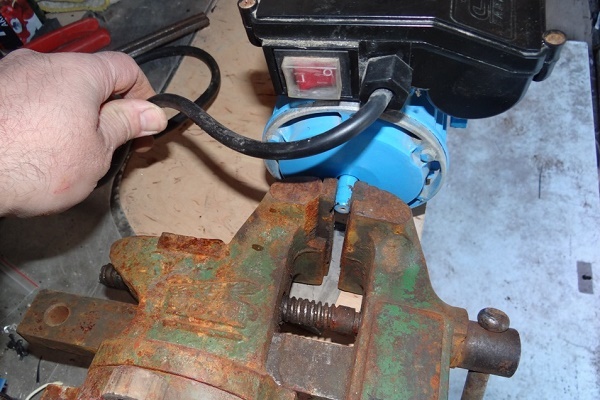

Справянето с този проблем не е трудно, достатъчно е просто да завъртите няколко пъти работното колело на ръка. Ако след включване работата на помпата се възобнови, значи пречката е отстранена.

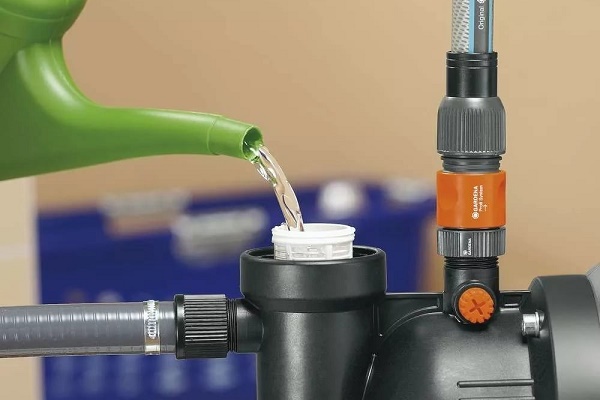

Разбира се, преди началото на експлоатация помпата, която не е работила известно време, няма да е излишно да се промие. Понякога работното колело не е виновно, просто е излязъл от строя кондензаторът. Повреденият елемент трябва да се замени.

Изгорял кондензатор – честа причина за повреди на помпената станция. Не е трудно да го замените с нов елемент с подходящи характеристики.

#3: Помпената станция работи на прекъсвания

Такова поведение на техниката е най-често характерно за ситуации, когато възникват проблеми с налягането вътре в хидробока. Преди всичко трябва да проверите поведението на манометъра. Ако при постъпване на вода помпата се изключва, както се очаква, но скоро се наблюдава рязко спадане на вътрешното налягане, проблемите трябва да се търсят вътре.

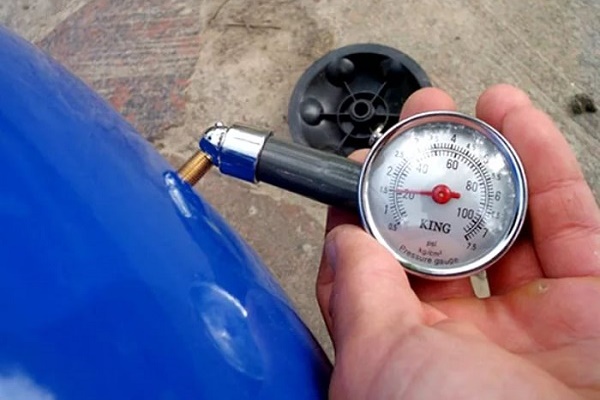

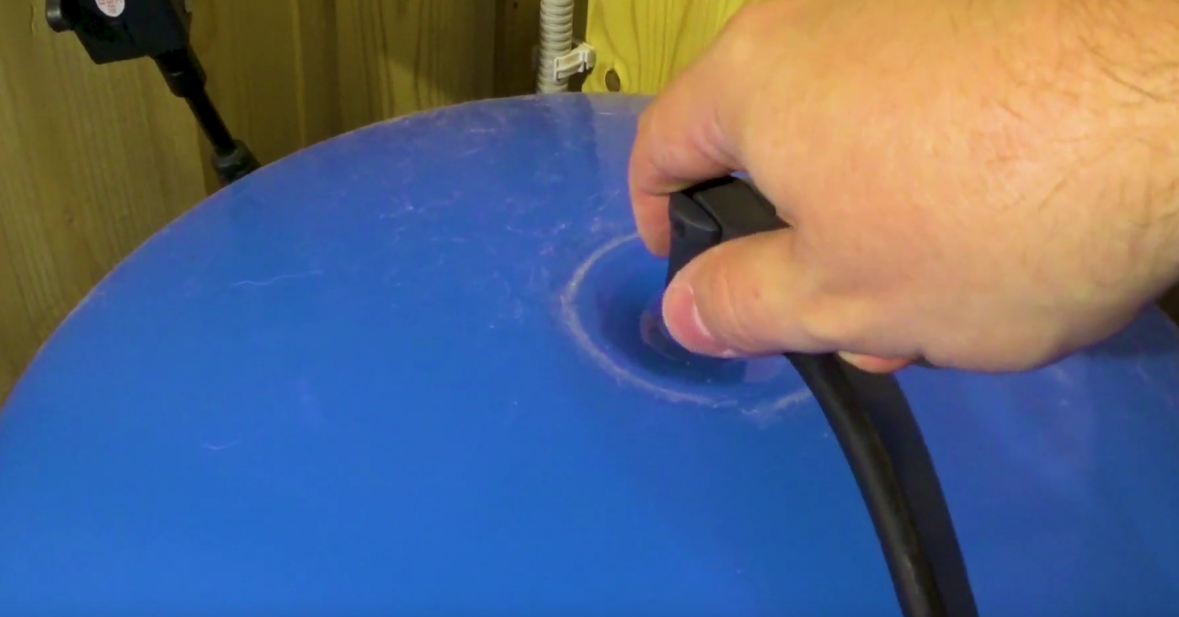

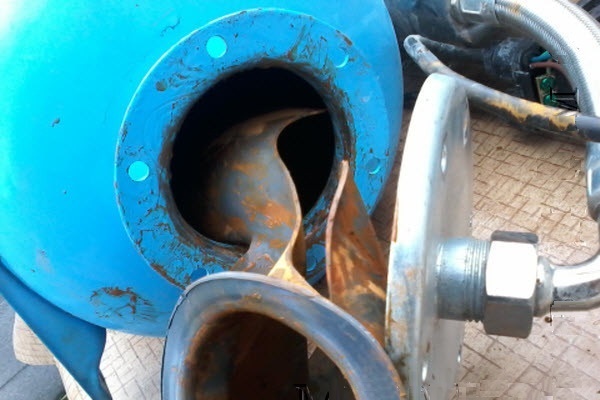

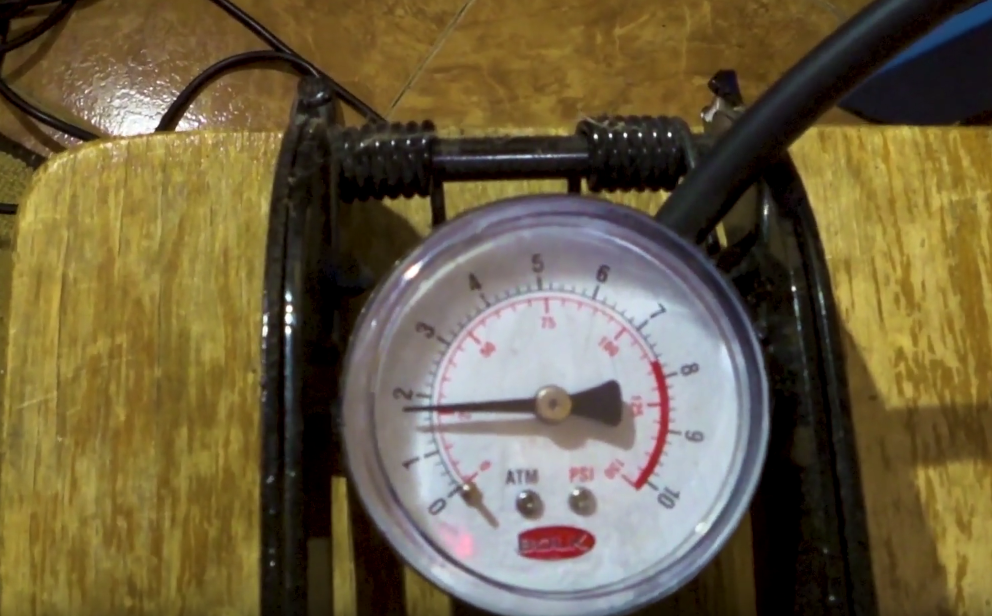

Най-вероятно се е скъсала мембраната в хидроакумулатора. Да се уверите в това е лесно: ако отворите нипела, разположен от „въздушната“ страна на съда, от него ще изтече вода, а не въздух.

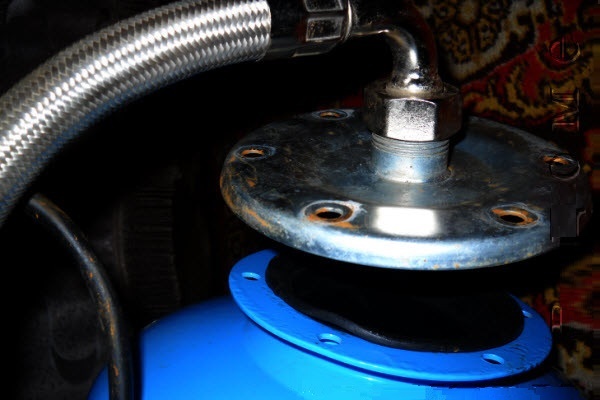

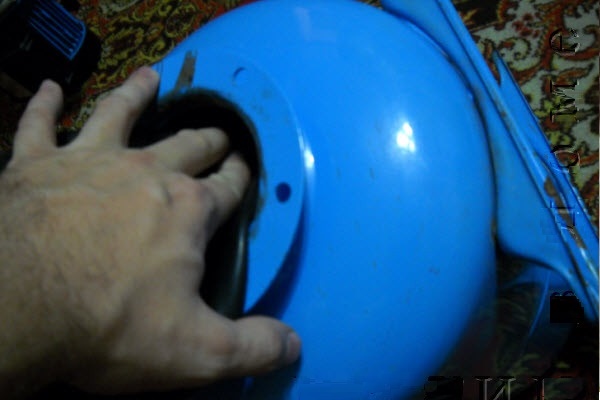

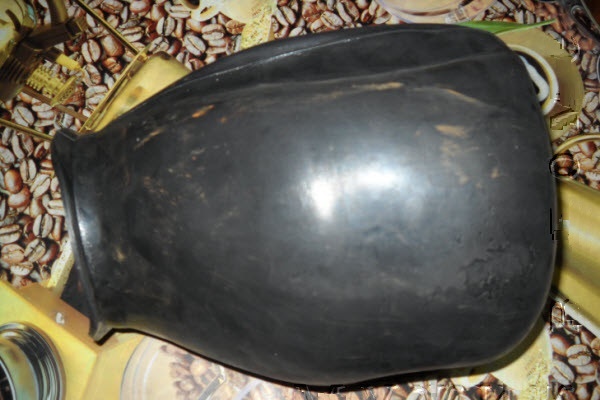

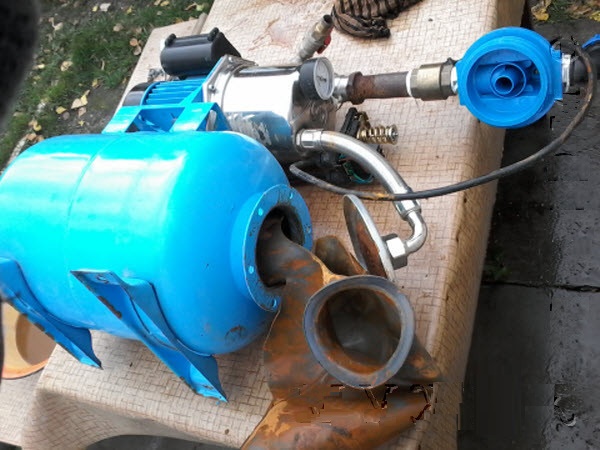

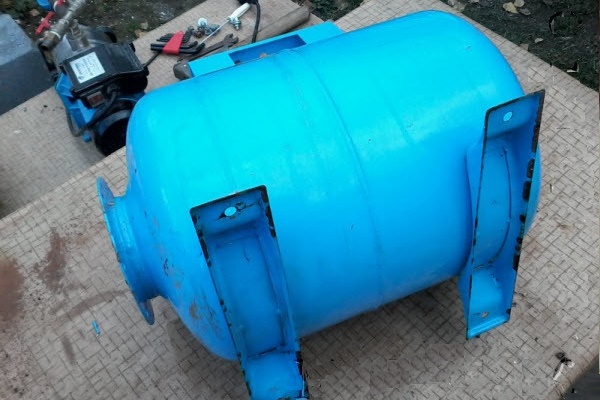

Хидробокът трябва да се демонтира, внимателно да се разглоби, да се свали повредената мембрана и да се замени с нова, точно същата. Да се опитвате по някакъв начин да ремонтирате повредената вложка обикновено е безполезно, тя бързо ще се повреди отново.

Последователността на работите по смяна на мембраната на хидробока е демонстрирана във фото-подборка:

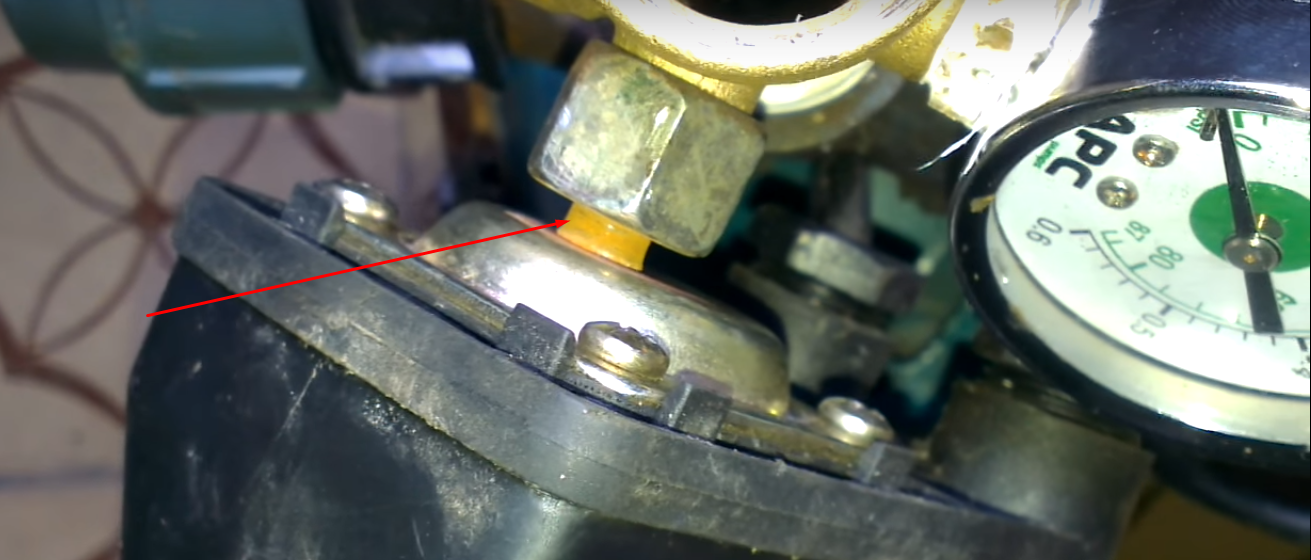

Има и други причини помпената станция да работи на прекъсвания. Ако вложката не е повредена, то през нипела ще излиза въздух. В този случай трябва да проверите неговото налягане. Ако то е забележимо по-ниско от 1,5-1,8 атм, препоръчани от производителя, просто трябва да докарате известно количество въздух с подходяща помпа.

Първо обаче е по-добре да се установи къде точно отива въздухът. Напълно възможно е в корпуса на хидрорезервоара да има пукнатина, причинена от корозия, механично увреждане или подобни причини.

Необходимо е да се запечата мястото на изтичане на въздух или да се смени хидрорезервоарът. Накрая трябва да се уверите, че релето за налягане работи без грешки. Ако не е така, релето трябва да се пренастрои или смени.

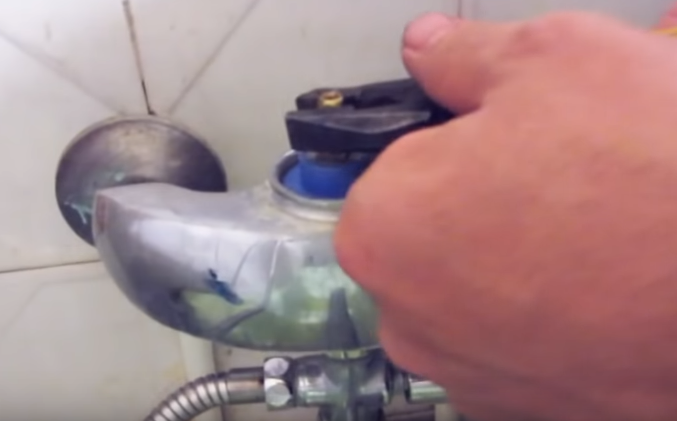

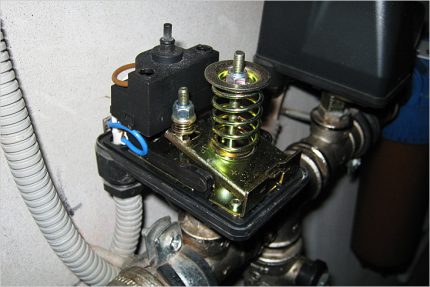

Случва се релето за налягане просто да се запуши, особено ако по някаква причина в станцията е постъпвала вода с голямо количество замърсявания. Запушване на релето се наблюдава и при отлагане на соли, ако водата е с повишена твърдост. Релето трябва да се свали и да се огледа входният отвор. След измиване и отстраняване на замърсяванията уредът обикновено работи коректно.

До регулировъчните пружини, които се намират под капака на релето за налягане, има знаци “+” и “-“, показващи посоката на въртене на пружината при настройка на уреда.

Ако релето се нуждае от смяна, струва си да се обмисли закупуването на по-модерен модел на този уред. Такива устройства се регулират с помощта на стрелки и винтове, а не на пружини, както при моделите тип РДМ-5. Ако се вярва на отзивите, настройката на такова реле е значително по-лесна, а цената е напълно приемлива.

#4: Агрегатът не реагира на изключване

Тази картина е характерна за ситуации, когато настройките на релето за налягане са се объркали, поради което помпената станция не изпомпва вода с необходимото налягане. Не винаги причината е в повреда на релето за налягане.

Случва се износването на работното колело на помпата да не позволява осигуряването на необходимото работно налягане. В този случай трябва леко да се завърти голямата пружина на релето за налягане в посоката, където е означено “-”.

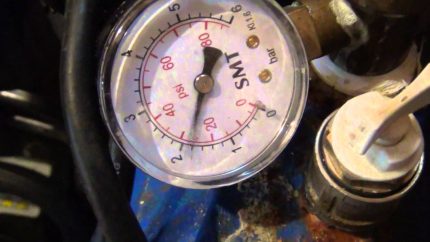

Ако манометърът показва, че налягането в помпената станция рязко спада, най-вероятно са възникнали проблеми с мембраната. Или релето за налягане е неизправно.

В резултат настройките на горното налягане ще бъдат леко намалени, помпата ще започне да се изключва. Регулирането на релето трябва да се извършва много внимателно, за да не се объркат напълно настройките и да не се повреди уредът. Освен това трябва да се помисли за ремонт на помпата, за да се възстанови нейният работен ресурс, или за смяна с ново устройство. Некоректната работа на един елемент може да доведе до дисбаланс на цялата система.

#5: Водата постъпва неравномерно

Случва се помпата да бръмчи и да работи стабилно, но водата постъпва на неравномерни порции, ту я има, ту я няма. Най-вероятно в тръбопровода по някакъв начин попада не само вода, но и въздух.

Необходимо е да се провери дали водовземното оборудване е на правилната дълбочина и дали нивото на водата в източника не се е променило. След коригиране на положението на водовземния маркуч проблемът обикновено се решава.

#6: Помпеното оборудване не се включва

Ако помпата спре да се включва, означава, че или устройството е счупено, или не получава захранване. За начало е добре да проверите устройството с тестер и да прегледате контактите на релето за налягане. Много често се случва те да се нуждаят от почистване. Напълно възможно е след почистване на контактите помпата да се включи без проблеми.

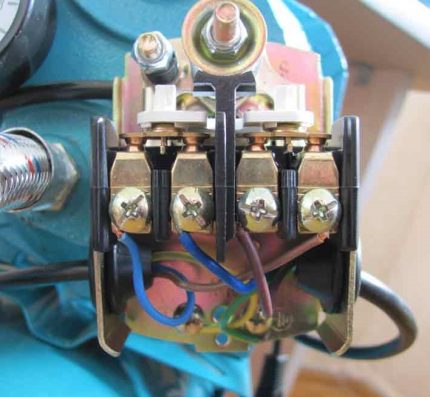

Липсата на захранване на помпата може да бъде причинена от замърсяване на контактите на релето за налягане. Следва да почистите и отново да свържете двете двойки контакти.

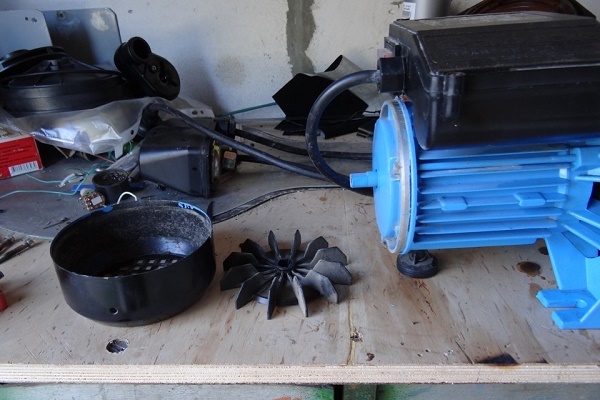

Много по-зле е, ако помпата се е повредила, защото е изгоряла намотката на двигателя. Ако това наистина е така, можете да усетите характерен мирис на изгоряла гума. Двигателят, разбира се, може да бъде пренавит, но правилното изпълнение на тази операция може да извърши само опитен електротехник.

Пренавиването на електродвигателя е по-добре да се поръча от специалисти в специализирани промишлени предприятия. В повечето случаи обаче е по-лесно да смените двигателя с нов, отколкото да го пренавивате.

Препоръки за монтаж и експлоатация

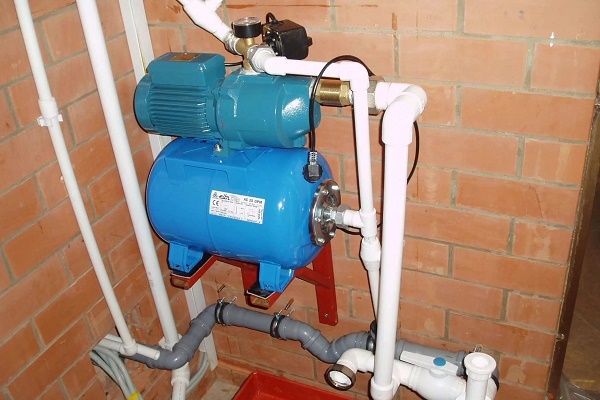

За да намалите броя на проблемите в работата на помпената станция, е важно правилно да извършите монтажа на оборудването, както и да спазвате препоръките за експлоатация и техническо обслужване на устройството. Необходимо е да регулирате помпената станция в съответствие с техническите характеристики на източника и необходимото водно налягане.

Нормативите на налягането в системата за водоснабдяване на частен дом и начините за постигане на необходимите параметри на напора са представени в предложената от нас статия. Съветваме ви да се запознаете с полезния материал.

Ето няколко важни момента:

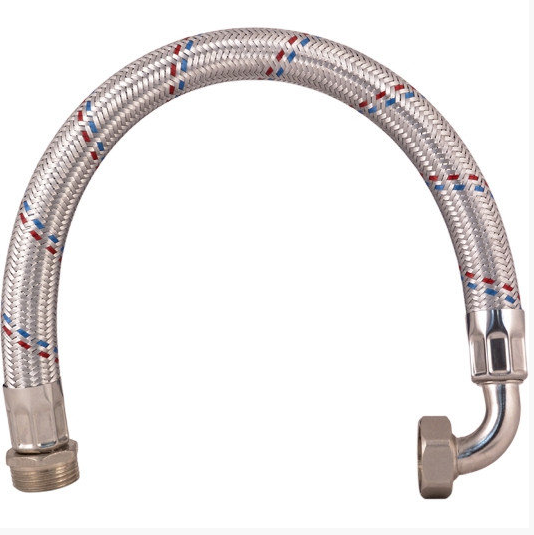

1. За да предотвратите вакуумното свиване на водоподаващата магистрала, се препоръчва да използвате или метални тръби, или достатъчно твърди PVC тръби, или армиран за вакуум маркуч.
2. Всички маркучи и тръби трябва да се монтират равно, избягвайки деформации и изкривявания.
3. Всички съединения е необходимо да се уплътнят и херметизират, както и редовно да се проверява състоянието им по време на профилактичните прегледи.
4. Не трябва да пренебрегвате инсталирането на възвратен клапан на водоподаващия маркуч.

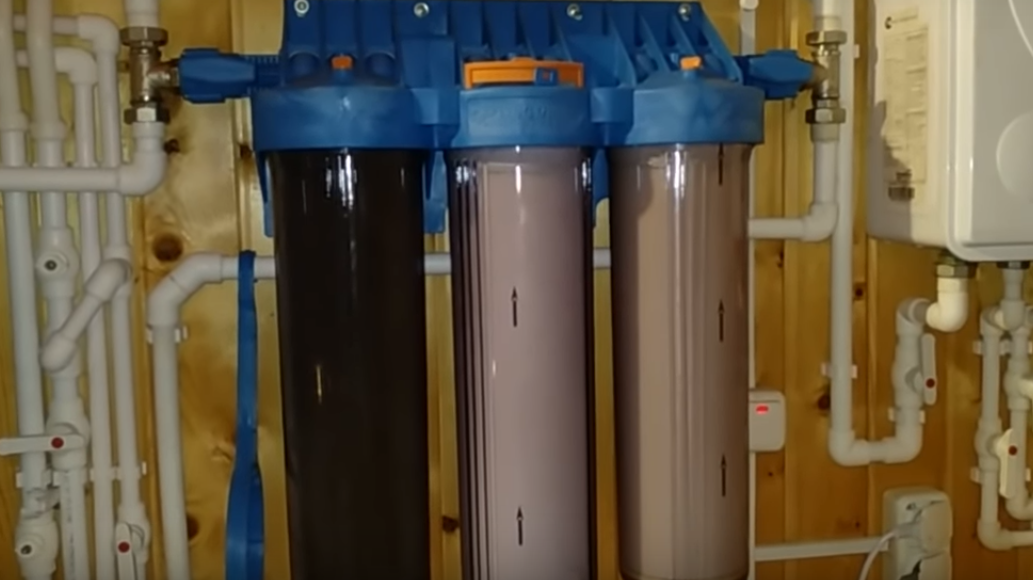

5. Помпата трябва да се предпази от замърсяване с филтър.
6. Дълбочината на потапяне на маркуча, водещ към помпата, трябва точно да съответства на препоръките на специалистите.
7. Помпената станция трябва да се монтира върху равна и стабилна основа, с използване на гумени уплътнения, за да се намали влиянието на вибрациите при работа на помпата.
8. За да се предотврати работата на помпата без вода, е необходимо да се инсталира специален автоматичен прекъсвач.
9. В помещението, където е инсталирана помпената станция, трябва да се поддържа правилен режим на температура (5-40 градуса) и влажност (не повече от 80 %).

Препоръчва се проверката на състоянието на помпената станция да се извършва поне веднъж на три месеца. Отделно трябва да се проверяват показанията и настройките на релето за налягане.

Още една важна профилактична стъпка – изпускане на въздуха, който се отделя от водата и запълва част от обема на вложката в хидробака. На големи резервоари за целта има отделен кранче. За да се отстрани ненужният въздух от мембраната на малкия бак, ще трябва няколко пъти да се напълни и напълно да се източи водата.

Изводи и полезно видео по темата

Интересен практически опит от ремонта на помпена станция Pedrollo:

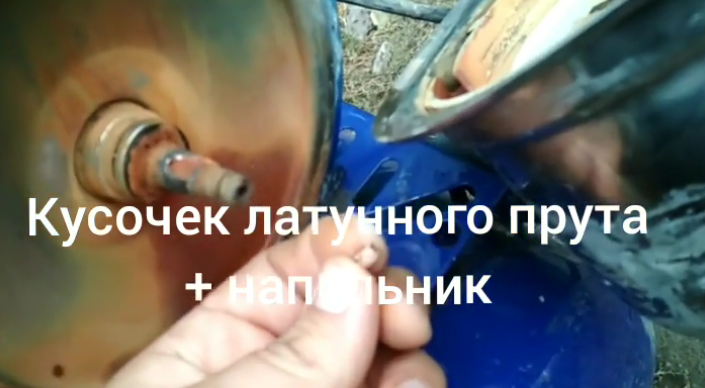

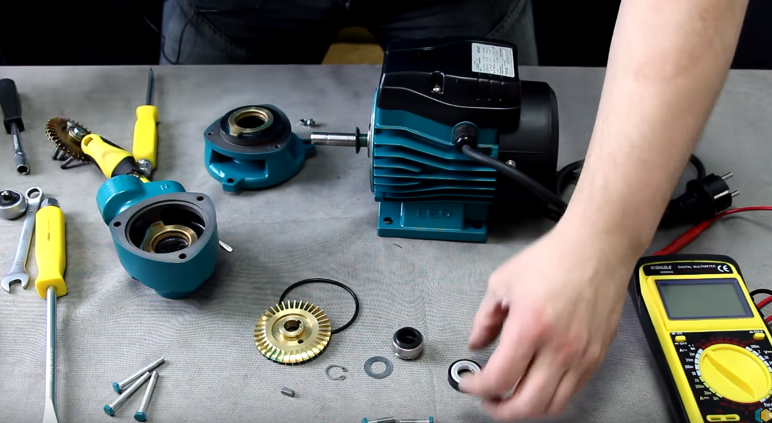

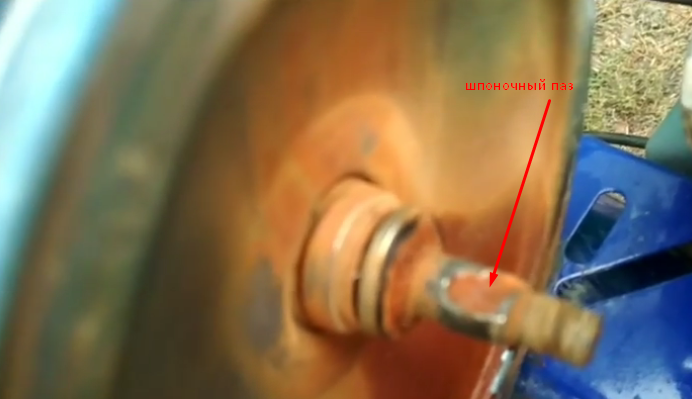

В това видео е нагледно демонстрирано разглобяване на помпата на станцията и процесът на подмяна на салника:

Преди извършването на тази процедура опитните майстори препоръчват да се прегледа разположеният под него вал. Ако металът е прекалено износен, новият салник бързо ще се повреди. Трябва или да се възстанови валът (ако има такава възможност), или да се замени изцяло двигателят.

Както виждате, цял редица проблеми с помпената станция могат да се отстранят самостоятелно. При възникване на сложни повреди ще трябва да се обърнете към специалисти. При правилна грижа броят на повредите може значително да се намали.
