Ремонт на помпа “Водолей” със собствени ръце: преглед на типичните повреди и тяхното отстраняване

Помпите на търговската марка «Водолей» са максимално надеждно оборудване, активно използвано в частни домакинства и в летни вили. Сериозното им предимство е простотата на конструкцията: повечето повреди могат да бъдат отстранени, без да се обръщате към сервизен център. Все пак не бива да се захващате с толкова сериозна задача без теоретична подготовка. Съгласни ли сте?

На желаещите да извършат ремонт на помпа Водолей със собствени ръце сме готови да помогнем в решаването на тази трудна задача. Представената от нас статия в най-малките подробности запознава с нюансите на диагностиката, с откриване на нарушения в работата, с начини за възстановяване на техническите възможности.

При нас е подробно описана спецификата на устройството на помпата, правилата за сглобяване/разглобяване на агрегата. Подробно е разгледан процесът на извършване на ремонтните операции. Като ценно информационно приложение са използвани снимки, схеми и видео.

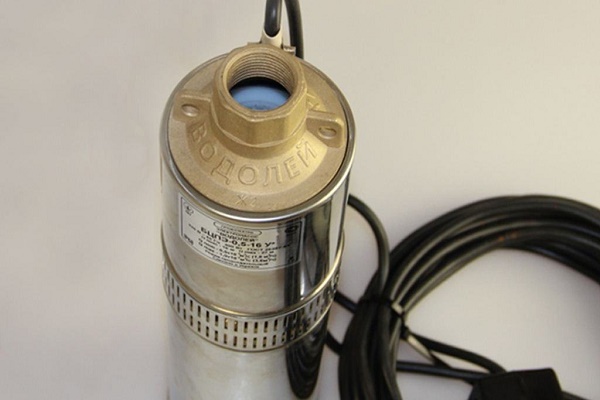

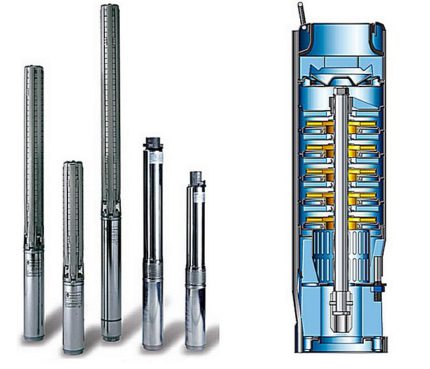

Типово устройство на помпа “Водолей”

Конструкцията на центробежната помпа “Водолей” не се отличава с прекомерна сложност. В дълъг тесен корпус от неръждаема стомана са поместени двигателят и помпената част.

Към двигателя, разположен в долното отделение на устройството, е присъединен задвижващ вал. На него последователно са поставени елементи на помпената част: лопатки, задвижващи пръстени и работни колела.

Положението на елементите се фиксира с притискателен капак с вътрешно резбово съединение. Маслонапълненият еднофазен двигател съдържа ротор, статор и два лагера.

За ефективно управление на помпата е предвиден надежден блок за автоматично управление. На захранващия кабел е закрепено външно устройство, с помощта на което може да се регулира работата на уреда.

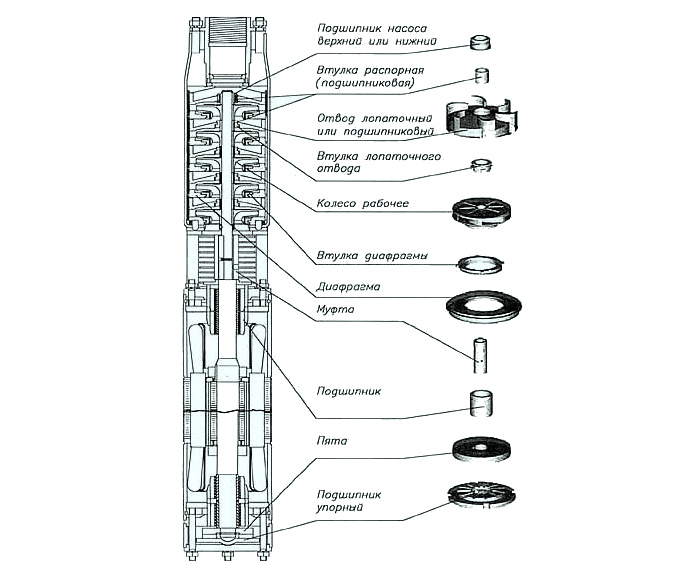

На тази схема е изобразено нагледно устройството на помпа “Водолей”. Отдолу е разположен двигателят, а отгоре – помпената част, състояща се от набор от работни пръстени

Минималният диаметър на сондажа, в който може да се използва “Водолей”, трябва да бъде не по-малко от 120 мм. Дълбочината на подаване на вода може да варира в границите 1-20 м.

По свързания към помпата маркуч с три четвърти инча потребителят може да получи до 120 кубически метра вода на час. За регулиране на напора на водата в системата на изходната част на работния маркуч е предвиден специален вентил.

Често срещани причини за повреди

Помпите 'Водолей' успешно се прилагат не само в сондажи, но и в кладенци, естествени водоеми и големи резервоари, които отговарят на условията на експлоатация, заявени от производителя.

Помпите от този тип се справят доста успешно с изпомпването на вода, силно замърсена с пясък. За съжаление, нарушаването на правилата за експлоатация води до чести повреди на устройството.

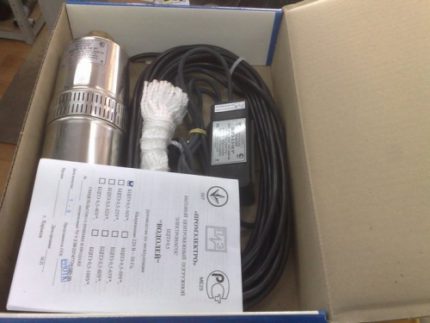

Преди започване на ремонтните работи се препоръчва да се проучи техническата документация на помпата “Водолей”, където се съдържат полезни сведения и важни препоръки.

Сред факторите, причиняващи неизправности, могат да се отбележат:

• продължителна работа с течности, чието ниво на замърсяване надвишава половината от заявената от производителя граница (допуска се не повече от 20 g/l);
• изпомпване на горещи течности (ако температурата на средата е над 35 градуса);
• чести и резки колебания на напрежението в електрическата мрежа;
• нарушаване на целостта на закрепването в мястото на монтаж на електрическия кабел или в обвивката на неговата подводна част;
• грешки при окачването на помпата;
• липса на филтър;
• липса на заземяване;
• неизправност на релето за налягане, хидроакумулатора и т.н.

Очевидно е, че върху продължителността на работа на помпата се отразяват не само условията на експлоатация, но и състоянието на водопроводната система на къщата като цяло.

Редица сериозни проблеми могат да бъдат избегнати, ако се погрижите за правилния монтаж на помпата. Голямо значение се придава на дълбочината на потапяне на помпата. Ако този показател бъде превишен, устройството ще работи с постоянно претоварване и скоро ще се счупи.

Изключително рядко, но все пак се случват ситуации, когато водата, в която е потопена помпата, замръзва. Това е много опасно за устройството, тъй като при замръзване водата се разширява. В резултат на това елементите на конструкцията на помпата могат да бъдат повредени.

Ако устройството се съхранява при температура под нулата, цялата влага от него трябва да бъде внимателно отстранена.

За да работи помпата правилно, трябва да изберете модел, който точно да подхожда на конкретния кладенец. Повече за това как да изберете помпа за кладенец можете да прочетете в друга наша статия.

На първо място, трябва да се ориентирате по дебита на кладенеца. Той трябва значително да надвишава производителността на помпата.

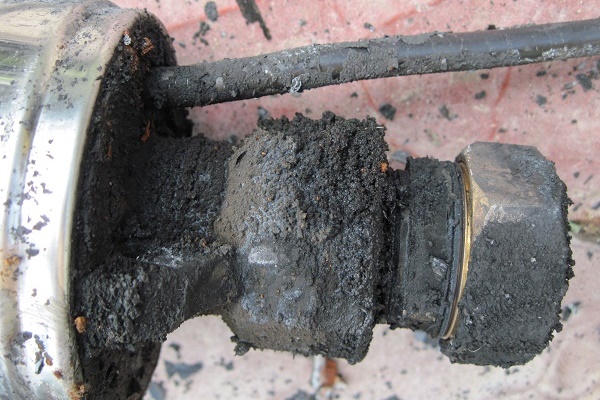

Работата е там, че много кладенци са склонни към затлачване или запясъчаване.

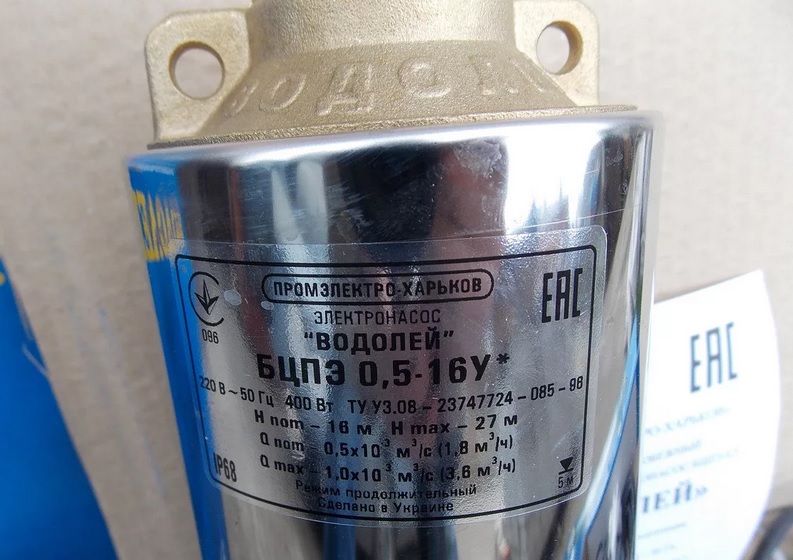

Върху корпуса на уреда има маркировка, отразяваща условията на експлоатация, за които е предназначена тази помпа. Не трябва да нарушавате тези параметри, за да удължите експлоатационния срок на устройството.

В резултат на това техният дебит значително намалява. Ако производителността на помпата е била точно подбрана в съответствие с дебита на кладенеца, може да възникне опасна ситуация.

Помпата ще изпомпва вода от кладенеца по-бързо, отколкото тя постъпва. Кладенецът ще остане празен и оборудването ще работи на празен ход, в режим на така наречения „сух ход“. Това води до прегряване и пълна повреда на двигателя на устройството.

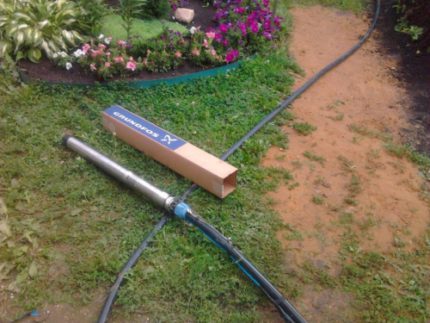

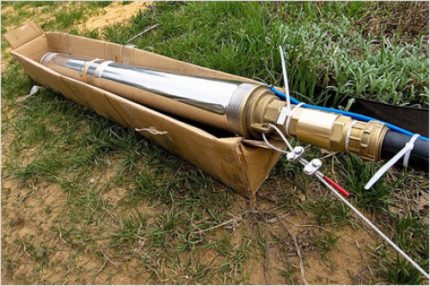

При окачването на помпата “Водолей” в кладенеца, трябва да се уверите, че теглото на устройството се пада именно на въжето, а не на кабела или тръбата. Неправилният монтаж – честа причина за повреди.

Вторият важен фактор – това е номиналното налягане, което помпата трябва да осигури във водопроводната система. При различните модификации на “Водолея” то може да бъде и 32 м, и 63 м.

Номиналната стойност включва транспортиране по хоризонталните участъци на водопровода и загуби на налягане при преминаване на водата по тръбопровода.

Правилно подбраната помпа няма да бъде подложена на прекомерни претоварвания, при такива условия устройството ще издържи по-дълго и ще работи по-ефективно.

Разглобяване, сглобяване и ремонт

И така, помпата не работи, спряла е да изпомпва вода или просто демонстрира рязко намаляване на производителността. За начало тя трябва да бъде изключена от електрозахранването и водопроводната система, а след това извадена от кладенеца.

Възможно е да ви бъде полезна информацията за това как да извадите помпата от кладенеца, ако е заседнала там.

Простата диагностика ще ви помогне да разберете в коя точно част на устройството е възникнала повредата.

Въпреки че при разглобяването на помпата “Водолей” е необходимо да полагате усилия и да оказвате натиск, все пак трябва да действате внимателно, за да не деформирате корпуса на устройството.

За целта помпата се включва за кратко в мрежата и се слуша. Ако агрегатът бръмчи, най-вероятно помпената му част е неизправна. Това не е най-сложният вид повреди. Абсолютното мълчание на уреда обаче говори за висока вероятност от проблеми с електродвигателя. Ако магнитът е изгорял, ще трябва да се смени целият мотор.

Ако повредата е твърде сериозна, може да ви бъде полезна информацията за това как правилно да замените счупената помпа с нова.

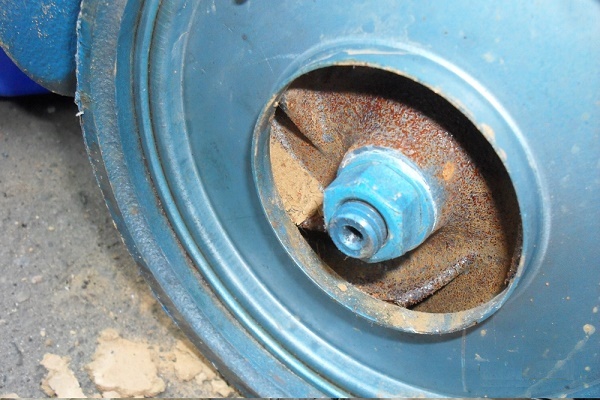

Още един етап от диагностиката – изследване на вала на устройството. Просто трябва да го завъртите с ръце. Ако валът се движи безпрепятствено, в този отдел всичко е наред.

Ако пък за завъртането се налага да полагате значителни усилия или той изобщо не се движи, най-вероятно устройството е запушено с пясък и се нуждае от промивка.

Промивката на помпата се извършва по следния начин:

1. Сваля се защитната метална мрежа.
2. Демонтира се кабелният канал (за модели с голямо сечение).
3. Отвиват се четирите закрепващи болта.
4. Изважда се двигателят.
5. Свалят се пластмасовите предавателни муфи.
6. Внимателно се завърта валът с помощта на челната част на ключ 12 мм, като същевременно се държи горната част на помпата неподвижна.
7. Когато валът се завърти малко, към помпената част се подава струя вода от маркуча.
8. Промивката продължава, като се съчетава с внимателни завъртания на вала, докато валът не започне да се движи свободно.

След това промивката може да се счита за приключена, устройството се сглобява в обратен ред и се включва. За да бъде обратното сглобяване извършено правилно, още в процеса на разглобяване трябва да се запомни положението на всички части.

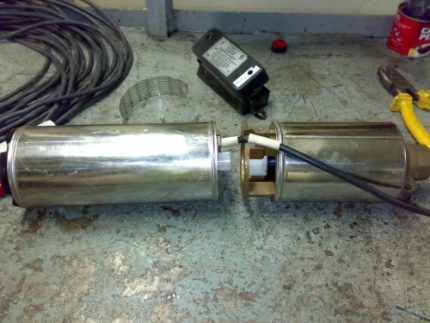

Ще се наложи да разглобите помпата и за извършване на различни ремонтни работи. В сервизните центрове за целта използват специална преса, а в условията на домашна работилница ще се наложи да положите допълнителни усилия и да използвате подръчни инструменти, например крик.

Още преди началото на работата е необходимо да се проучи как правилно да се разглоби помпата Водолей.

При ремонта на помпите “Водолей” в заводски условия се използва специална преса. При разглобяването на уреда в домашна работилница се използват различни домашно направени приспособления.

За целта трябва да се извършат следващите операции:

1. Изважда се помпата от кладенеца.
2. Изключва се от електрозахранването.
3. Сваля се накрайникът на водоподаващата тръба.
4. Силно се притиска корпусът на помпата в долната и горната му част.
5. Опира се долният ръб на устройството в здрава основа, например маса или тезгях.
6. Извадете предпазния пръстен от канала с помощта на подходящ инструмент, като например тесногубци.
7. Работните колела се изваждат последователно.
8. Лагерният възел се сваля заедно с опорния капак, върху който е разположен.
9. Всички елементи на помпата се преглеждат за износване и повреди.
10. Всички повредени части се сменят.
11. Извършете обратното сглобяване на устройството.

Затягането на краищата на корпуса на помпата трябва да се извърши по такъв начин, че да се разхлаби затягането на предпазния пръстен. Когато тази част бъде демонтирана, останалите операции вече няма да изискват прекомерни усилия.

За да не се обърка последователността на обратното сглобяване, най-добре е предварително да се осигури място за свалените части. Те се подреждат по ред, като се запазва правилното положение на работните колела спрямо понятията „горе“ и „долу“.

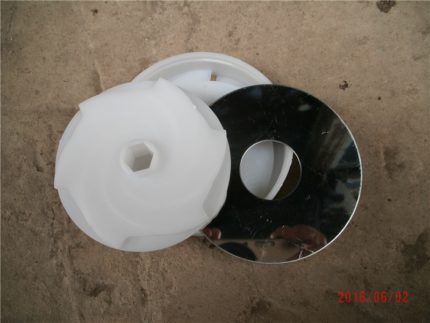

Ако работните колела на помпата “Водолей” се износят, те просто трябва да се сменят. Нови части могат да се закупят от сервизен център.

По време на обратното сглобяване трябва да се обръща внимание не само на правилното положение на работните колела, но и на тяхната позиция спрямо останалите части.

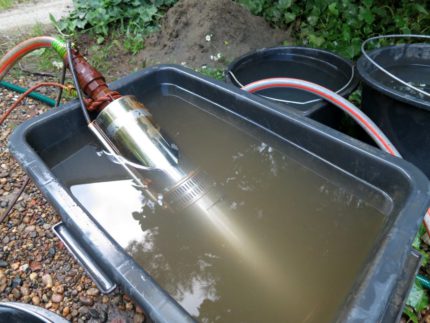

След като всички елементи са сглобени, работните колела трябва да запазят способността си да се въртят свободно. Замърсяването на помпата с чужди частици пясък или тиня може да причини още една неприятна повреда.

Ако валът на включеното устройство е бил в заклинено състояние, а след това двигателят не се е включил, възможно е намотката на статора да е изгоряла. Отстраняването на такава неизправност, т.е. премотката на двигателя у дома, не е лесна задача. Има смисъл да се възложи тази операция на опитни специалисти.

Ако намотката е в ред, а двигателят все още не стартира, проблемът може да е в кондензатора или в състоянието на електрическия кабел.

С кондензатора всичко е относително лесно: повреденият елемент се демонтира, а на негово място се монтира нов, изправен. Трябва да се проверят и местата на контактите на електрическия кабел с двигателя, както и целостта на самия кабел.

При разглобяване на уреда е необходимо да запомните последователността на частите, по-добре е да подпишете елементите и да обозначите горе/долу (щракнете за увеличение)

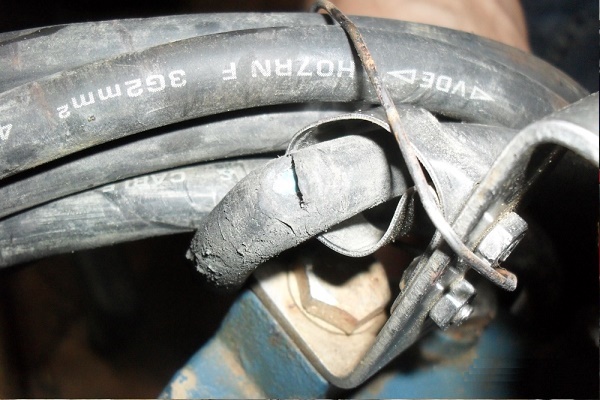

Понякога е достатъчно просто да презапоявате контактите. Ако има прекъсване на електрическия кабел, трябва да се определи мястото на такова прекъсване и да се отстрани повредата. Мястото на ремонта трябва допълнително да се защити със специална термосвиваема муфа.

Но ремонтираният кабел до известна степен остава „слабо звено“. Възможно е да има смисъл да се замени повреденият кабел с нов, цялостен проводник.

По време на разглобяване, ремонтни работи и обратно сглобяване се препоръчва да се държи двигателят във вертикално положение, за да се предотврати изтичането на масло от него.

Понякога проблемите с двигателя при помпите “Водолей” възникват не поради липса на напрежение в мрежата, а поради неговите скокове. За да решите този проблем, трябва да използвате автотрансформатор или стабилизатор на напрежението, като го включите в мрежата.

Тази мярка може да се предвиди още на етапа на монтажа на помпата, за да не се отстраняват повреди, причинени от некачествено електрозахранване, а да се предотвратят.

Ако помпата не се включва, е възможно просто да не получава електрозахранване. Необходимо е да се провери надеждността на контактите и целостта на електрическия кабел.

В резултат на рязко спадане на напрежението в мрежата може да се наблюдава забележимо понижение на производителността на помпата. Щом показателите на електромрежата се нормализират, помпата ще започне да работи с пълна сила.

Ако това не се случи, е възможно намаляването на налягането на подаваната в системата вода да е причинено не от повреди на помпата, а от неизправност на водоподаващата тръба.

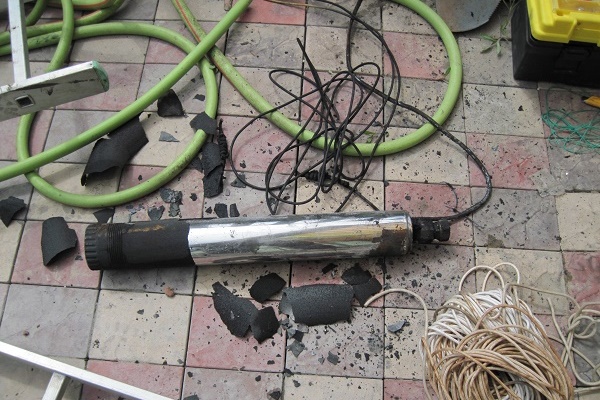

В този случай трябва да извадите помпата и внимателно да огледате тръбата, за да откриете разкъсвания и да ги отстраните. Освен това е необходимо да проверите целостта на местата на свързване на тръбата с патрубка на помпата, преходника на оглавника и т.н.

Намаляване на производителността на помпата може да се наблюдава и в случаите, когато се запушват отворите на филтрите.

Простото почистване и измиване на филтрите обикновено позволява да се реши проблемът. Ако след почистването на филтрите налягането в системата не се възстанови, трябва да се търсят други неизправности.

Може да ви е интересна друга наша статия за изработване на филтър за кладенец.

Индикатор, който свидетелства за наличие на проблеми с помпата, може да бъде честото задействане на УЗО.

Картината изглежда по следния начин: помпата се включва, работи за кратко време, а след това се изключва в автоматичен режим. Такава ситуация свидетелства за наличие на проблеми със стабилността на напрежението в мрежата или за това, че устройството е запушено с пясък и се нуждае от измиване.

Редовно обслужване на помпата

Правилната грижа за помпата “Водолей” ще позволи да се сведе до минимум вероятността от внезапни повреди. За целта помпата трябва да се извади от кладенеца, за да се извърши преглед. Повдигането и спускането на помпата трябва да става внимателно, за да не се повредят стените на обсадната тръба, както и корпусът на помпата.

Това е трудоемка процедура, особено ако става въпрос за голяма дълбочина на потапяне, но все пак специалистите препоръчват да се извършва диагностичен преглед на помпата два пъти годишно.

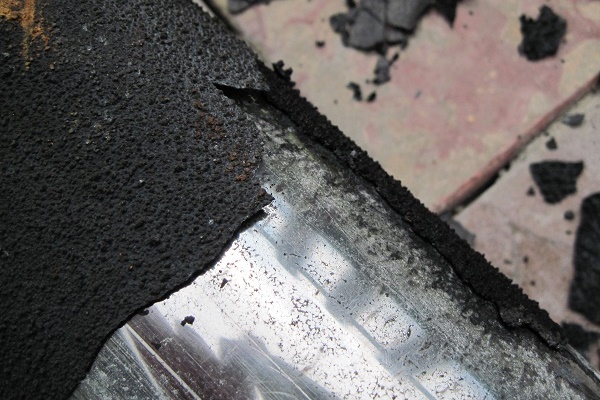

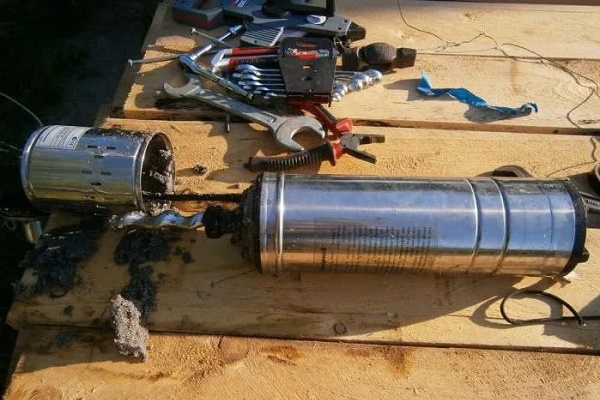

Първо се извършва външен визуален преглед на корпуса на помпата. Откриват се възможни отчупвания, пукнатини, следи от корозия и други повреди.

Ако този етап бъде пренебрегнат, при разглобяването на помпата повредите могат да станат още по-сериозни. Когато външните повреди са открити, трябва да се предприемат действия за тяхното отстраняване, например да се почистят и обработят със специални състави участъците, подложени на корозия.

След приключване на ремонтните работи, промивката и текущото обслужване, работата на помпата се проверява в съд с вода, за да не се налага отново да изваждате помпата от кладенеца

След това трябва да свалите капака на моторното отделение. Тук се проверява колко свободно се движи валът на двигателя. Ако въртенето му е затруднено, е необходимо да промиете устройството от замърсявания, както беше описано по-горе.

По време на диагностичния преглед се проверява също състоянието на лагера и салника за износване. При необходимост те се сменят незабавно.

Още една важна процедура – подмяна на смазката на помпата. При това трябва да използвате само тези смазочни материали, които са препоръчани от производителя.

При повреда на помпата, намираща се в кладенеца, тези вещества могат да изтекат от корпуса. Попадането във водата на чужди маслени примеси може значително да влоши нейното качество.

Няколко полезни съвета

Като смазка в помпите “Водолей” се използва вазелиново масло с повишена пречистеност.

Този състав се използва във фармакологията за производство на мехлеми. При това производителят скрива името на фирмата, доставяща този продукт.

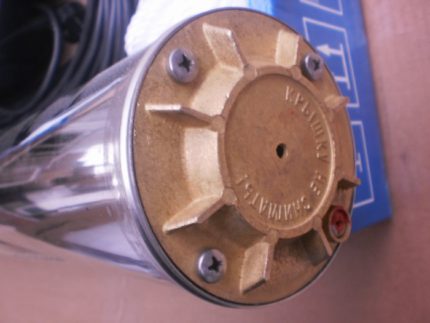

Както е казано в надписа на капака, не трябва да го отваряте. При невнимателно боравене от двигателя може да изтече масло

Общо в двигателя на помпа “Водолей” се съдържа около половин литър вазелиново масло. Но за възстановяване на смазката е по-добре да се обърнете към производителя, за да избегнете замърсяване на кладенеца с технически масла. В оторизираните сервизни центрове обикновено без проблем предоставят тази услуга.

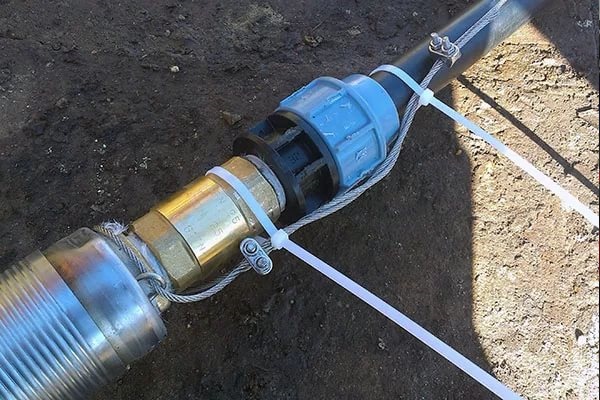

Ако помпа “Водолей” се предвижда да се използва в система за автоматизирано водоснабдяване, трябва задължително да се монтира възвратен клапан. Устройството не се комплектова с този елемент, ще трябва да го купите отделно.

Препоръчва се да се даде предпочитание на клапан, снабден с преграда от месинг. Такива устройства се отличават с повишена устойчивост на износване и по-дълъг срок на експлоатация.

Ако помпата се използва само за поливане, няма нужда да купувате и инсталирате възвратен клапан. При това можете да спирате подаването на вода към маркуча. В такъв случай помпата ще работи на празен ход, устройството е проектирано за такива натоварвания.

Ако възникне необходимост от подмяна на кондензатора, полезно е да вземете предвид следната информация. В помпите “Водолей” се използват устройства с капацитет 14-80 μF, изчислени на 400 V. Това е биполярен сух кондензатор, произведен в Чехия, диелектричната съставка на устройството – полипропилен.

В зависимост от модела или времето на производство на помпата в нея може да бъде монтиран кондензатор на фирма TESLA, AEG, Gidra и т.н. Използвани са модели както с проводникови контакти, така и с ламелни.

Всичко това ни позволява да заключим, че за помпите „Водолей“ са подходящи аналогични модели от всеки производител, ако техните характеристики отговарят на посочените технически изисквания.

Водопроводните тръби в системата за автономно водоснабдяване обикновено са половин инч или три четвърти инч. Но помпата или тръбата, която се свързва към изходящия патрубок на помпата, трябва да има диаметър не по-малък от един инч.

Тези участъци от водопровода могат да се свържат с помощта на преходник. При използване на тръба с по-малък диаметър може да се наблюдава известно намаляване на производителността на помпата.

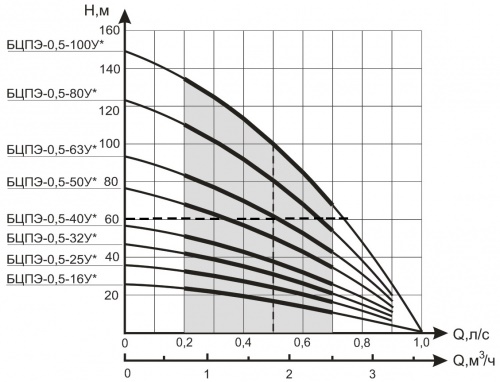

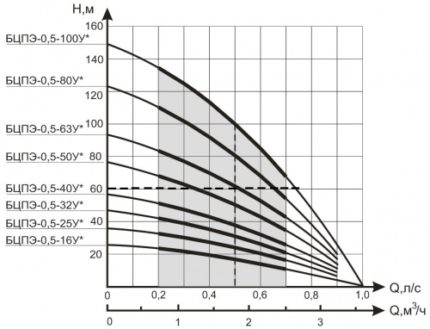

На тази схема са визуално представени характеристиките на различни модели помпи “Водолей” за кладенец. Тези данни ще помогнат да се избере подходяща помпа, като се вземе предвид конкретната ситуация.

Някои майстори-аматьори са се опитвали да намалят производителността на твърде мощна помпа, като премахват част от работните пръстени. Такива действия могат да бъдат фатални за уреда. Най-добре е от самото начало да се избере оборудване с необходимата производителност.

Изводи и полезно видео по темата

Процесът на разглобяване, обратно сглобяване и ремонт на помпата „Водолей“ е визуално представен в следващото видео:

Процедурата по преглед и почистване на устройството, работило в кладенеца 11 години, може да се види тук:

Интересен опит за смяна на маслото в двигателя на помпата „Водолей“:

Не си струва да разглобявате помпата, без предварително да сте проучили нейното устройство и реда на работа. Резултатът може да бъде още по-сериозни повреди от тези, които майсторът-любител се опитва да поправи.

Внимателността, точните знания и здравият разум обикновено водят до положителни резултати при ремонта на това надеждно и ефективно устройство.
