Как да извършим ремонт на помпа “Агидел”: преглед на типични повреди и начини за тяхното отстраняване

Агидел – компактни и надеждни помпи, популярни сред собствениците на вили и крайградски домакинства. Те успешно изпомпват вода от доста прилична дълбочина. Но, както при всяка техника, и при тях се случват повреди. Съгласете се, би било добре да се справите с ремонта самостоятелно, без да прибягвате до услугите на специалисти.

А какво да правите, ако помпата не изпомпва вода? Оказва се, че в случай на повреда, да извършите сами ремонта на помпа Агидел не е толкова сложно. Достатъчно е да знаете нейното устройство, принцип на работа и особености на експлоатация.

Ще ви разкажем за най-често срещаните неизправности на популярното оборудване и причините за тяхното възникване. В статията са събрани и обобщени съвети на експерти, представени са схеми на работа, както и полезни снимки и видеоматериали, които ще ви помогнат да се справите с проблема.

Модели и особености на експлоатация

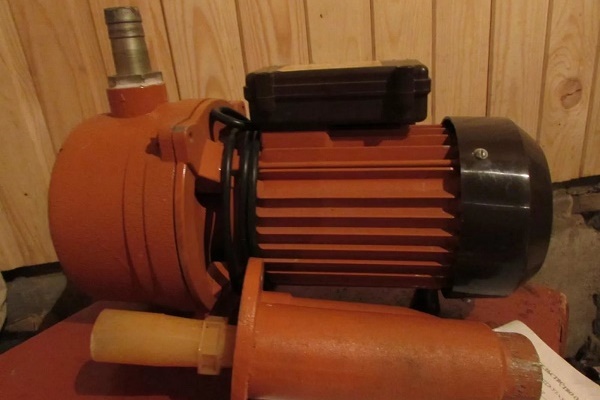

“Агидел-М” и “Агидел 10” – това са модели от повърхностен тип на производство на Уфимското производствено обединение. Относително висока производителност при доста достъпна цена, компактни размери, висока ремонтопригодност – всичко това направи помпата “Агидел” популярна и търсена на територията на Русия и близката чужбина.

Моделът “Агидел-М” се закупува дори от тези собственици на частни домове, които ползват услугите на централното водоснабдяване. В подобни случаи той служи като стабилизатор на налягането в системата.

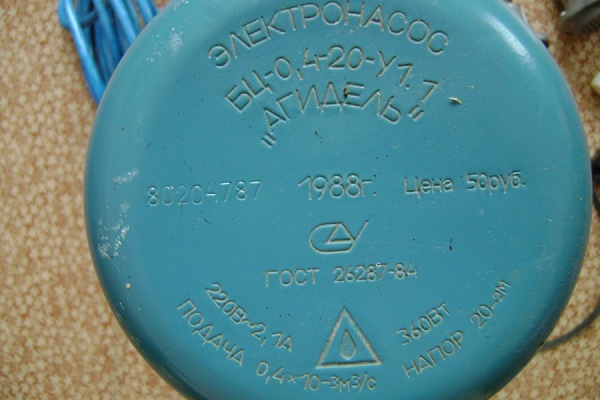

Това малко устройство тежи само 6 кг и мощността му също е относително малка – само 370 W. Маркучът може да се потапя на дълбочина до 7 м, но ако се използва ежектор – този показател ще се увеличи до 15 метра.

При правилната работа на такава помпа може да се постигне напор на водата около 20 м, което е напълно достатъчно за извършването на множество операции, например за напояване или изпомпване на вода от различни съдове. Мощността на “Агидел 10” е по-висока – 500 kW. Той е с три килограма по-тежък, масата му е 9 kg.

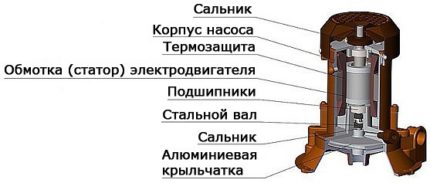

На тази схема е нагледно представено устройството на помпа “Агидел-М”. Преди началото на ремонта се препоръчва да се проучи тази схема, за да се извърши правилно разглобяването и сглобяването на устройството.

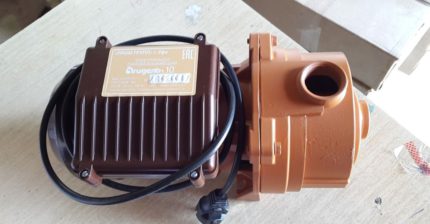

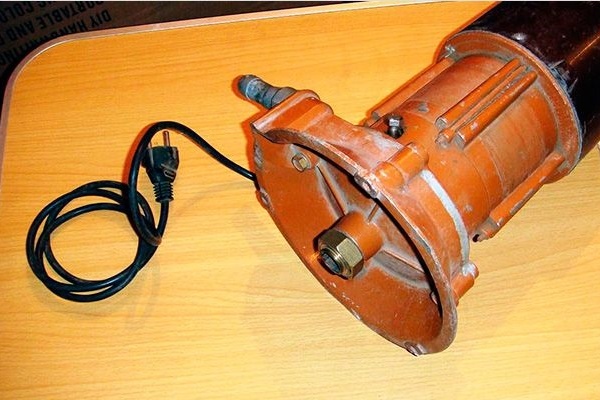

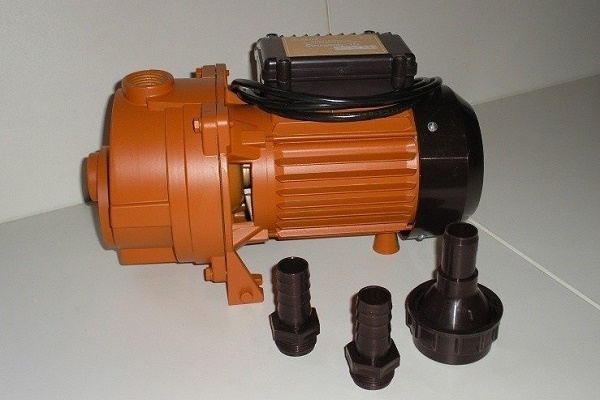

„Агидел 10“ осигурява напор до 30 м. Това е напълно достатъчно не само за изпомпване на вода от кладенеца, но и за организиране на автономно водоснабдяване на къщата или вилата с доста комфортен работен напор в системата. Полезна особеност на помпите „Агидел“ – доста дълго време на работа.

Двигателят на устройството е снабден с ефективна охладителна система, поради което не прегрява по време на работа. Въпреки това, тези устройства са взискателни към условията на експлоатация. Използването на помпите „Агидел“ при правилни условия позволява да се намали броят на повредите или напълно да се избегнат.

Помпите „Агидел 10“ се отличават с по-голяма мощност от модела „Агидел-М“, а също така осигуряват напор до 30 метра, което позволява използването им за автономно водоснабдяване на къщата

Помпите от този тип са предназначени за изпомпване на чиста вода без замърсявания и с температура не повече от 35 градуса. Преди началото на експлоатацията трябва внимателно да се проучи цялата техническа документация на устройството, като се вземат предвид особеностите на конкретния модел.

И двете модификации „Агидел 10“ и „Агидел М“ изискват предварителна подготовка. Помпените части на уредите първо трябва да се напълнят с вода, за да не се изгори челното уплътнение.

И двата модела помпа трябва да се монтират на равна хоризонтална и твърда повърхност. Помпата може да работи и при други условия, но при това ефективността ѝ значително намалява. Важно е да се спазват правилно всички разстояния.

Например, ако се извършва водовземане от резервоар или някакъв водоем, от дъното на този обект до приемния клапан на маркуча, свързан с помпата, трябва да остане не по-малко от 350 мм свободно пространство.

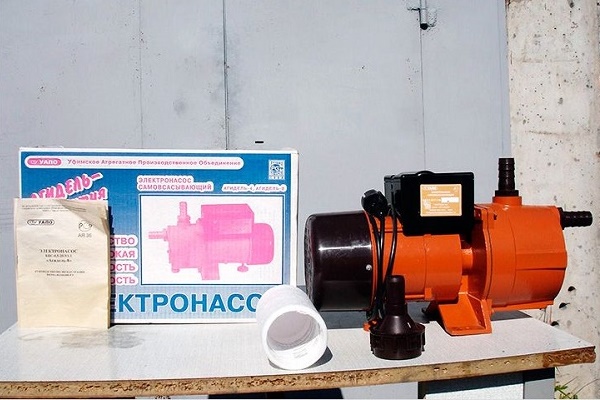

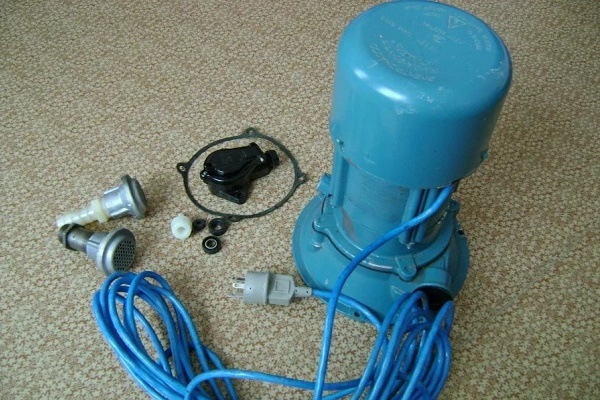

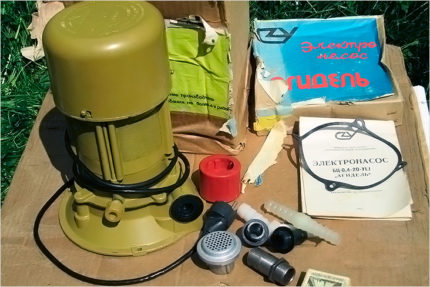

Помпата „Агидел“ се комплектова с всички елементи, необходими за нейния успешен монтаж и експлоатация. Спазването на изискванията на производителя позволява тази помпа да се експлоатира няколко десетилетия

Колкото по-близо е помпата до източника на вода, толкова по-висока е ефективността на нейната работа. Ето защо „Агидел“ практически никога не се поставя в къщата.

Поставеното извън жилищните сгради устройство трябва да се защити от валежи и пряка слънчева светлина, чието въздействие може да прегрее дори изключения агрегат. За защита е подходяща здрава кутия, която може да се направи самостоятелно.

Това е подходящ вариант за вила, където помпата се използва само през лятното време. За работа на студ това устройство не е предназначено. Какво да се направи, ако се налага да се използва „Агидел“ целогодишно?

Най-трудоемкият вариант за решаване на проблема изглежда така: трябва да се изкопае достатъчно дълбока яма, за да се постави в нея помпата под нивото на замръзване на почвата.

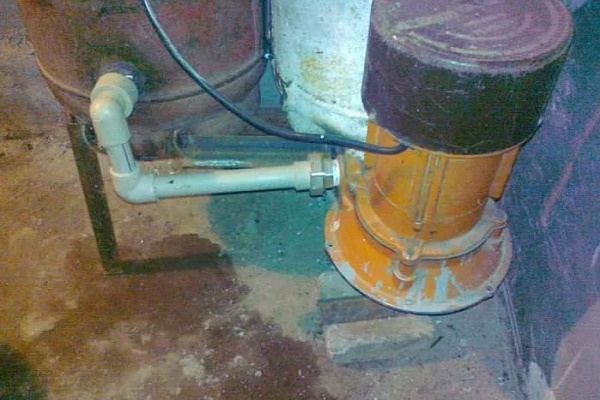

Понякога собствениците решават все пак да поставят „Агидел“ в къщата, примирявайки се с известна загуба на ефективността на работата му. Или може да се разположи близо до източника на вода отделно отопляемо помещение.

Този начин може и да не е най-сложният, но той несъмнено е най-скъп както при изпълнението, така и по време на експлоатация.

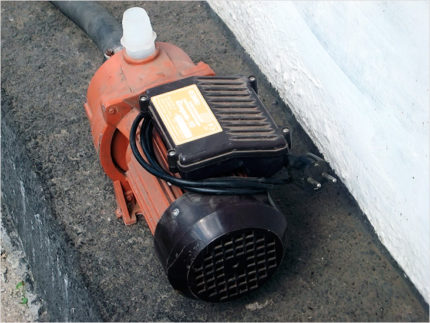

За инсталиране на помпата “Агидел” трябва да се използва здрава, равна хоризонтална основа. Това ще осигури максимална ефективност и производителност на работата ѝ.

Ако собствениците на къщата разполагат с достатъчно просторен кладенец, помпата може да се инсталира директно в него. Така тя ще се намира значително под нивото на замръзване на почвата и ще бъде надеждно защитена от студа.

Платформа за инсталиране на помпата Агидел е специален сал с компактни размери или скоби, закрепени под дълбочината на сезонното замръзване на почвите. Близостта на устройството до източника влияе изключително положително върху ефективността на помпата.

Трябва много внимателно да поставите устройството на сала, тъй като нараства опасността от контакт на корпуса на устройството с вода. Това е изключително нежелателно, тъй като това е повърхностен, а не потопяем модел. Това решение ще доведе до възникване на още един проблем – недостатъчна дължина на електрическия кабел.

Кабелът при такива помпи е много къс – само метър и половина. Вероятно ще се наложи да се удължи кабелът, като внимателно се изолират местата на съединенията с термосвиваеми муфи.

Използването на битови удължители вътре в кладенеца е изключително нежелателно, тъй като дори при малък контакт на съединението с вода практически е гарантирано късо съединение.

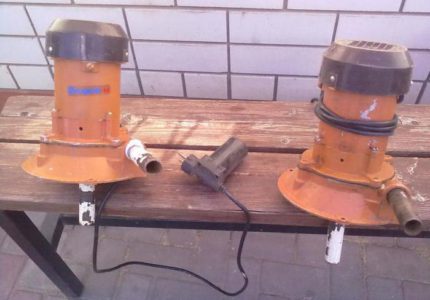

При помпите “Агидел” кабелът е много къс, само 1,5 метра. При необходимост може да се удължи или да се използва удължител

Отличен начин да счупите „Агидел“ в самото начало на неговата експлоатация – да го включите без да го напълните с вода. За тези агрегати „сухият ход“ е строго противопоказен. В резултат на това маншетите ще се развалят и ще загубят херметичността си, вода ще попадне в двигателя и той ще изгори.

Повредата може да се отстрани само чрез пълна негова замяна, а такъв случай не попада под условията на гаранцията.

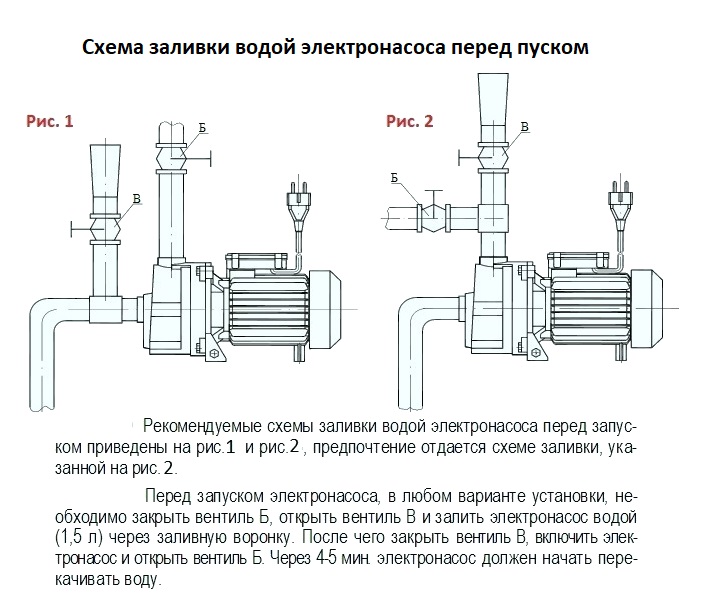

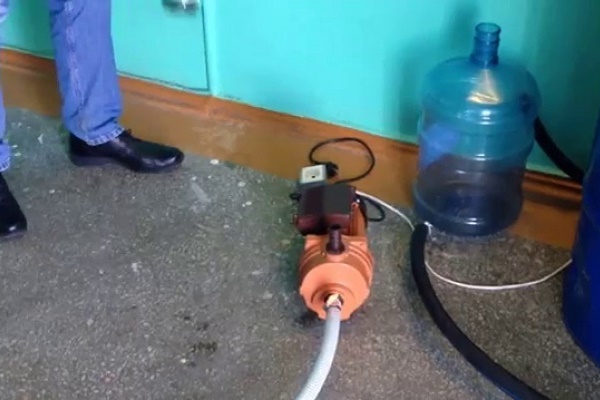

За пълнене с вода на модификациите „Агидел“ преди началото на експлоатацията ще е необходим съд с вода с обем 1,5 л и фуния с резба, необходима за завинтването ѝ в пълнителния вентил. След 4 – 5 мин. след пълненето устройството може да започне да прехвърля вода. Преди извършване на пълненето трябва да се има предвид, че двигателят на устройството при попадане на вода върху него незабавно излиза от строя.

Не се допуска използване на помпа Агидел 10 за каквито и да е цели без предварително заливане.

Причини за най-честите повреди

Ако в работата на помпа „Агидел“ възникнат проблеми, преди всичко трябва да се проверят условията на нейната експлоатация. Имало е случаи, когато проста смяна на позицията на помпата, например поставянето ѝ върху по-надеждна основа, е позволявала значително да се подобри положението.

По-рано се споменаваха проблеми с електрическия кабел или двигателя на помпата. Подобни проблеми възникват изключително рядко, ако устройството се използва правилно.

Причините за повреди, когато помпа Агидел по някаква причина не изпомпва вода, не са толкова много. Сред най-честите трябва да се отбележи неправилно избран маркуч или протекло салник. И в двата случая повреденият елемент трябва да се смени. Преди започване на тази процедура, особено ако става въпрос за салник, ще трябва внимателно да се проучи устройството на помпата.

Как да ремонтирате “Агидел М”

Както беше споменато по-горе, причините за повреда на помпата Агидел не са толкова много. Ще разгледаме две най-често срещани и ще разкажем как да се справим с тях.

Повреда #1. Водата спря да тече

Ако водата от помпата постъпва неравномерно, на ривъци или напълно спре да тече, но при това помпата се включва и бръмчи, най-вероятно е възникнал проблем с маркуча. При поява на такива признаци е най-добре помпата веднага да се изключи, за да се предотврати работа в режим на “сух ход”. Особено важно е това да се направи, ако става въпрос за модела “Агидел М”.

Проблемите, като правило, възникват, когато се използва обикновен гумен маркуч. Това става по следния начин. По време на работа на помпата вътре в кухината на маркуча се създава разредена среда и налягането се понижава.

Обикновеният маркуч не е проектиран за такива натоварвания. Стените му се деформират, намалявайки просвета вътре в маркуча, или напълно се сплескват.

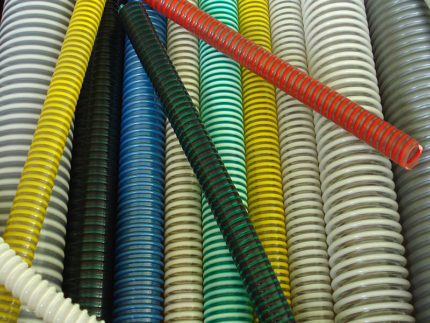

С повърхностните помпи “Агидел” се препоръчва да се използва специален маркуч, армиран с пластмаса, или водопроводна тръба. Обикновеният гумен маркуч може да се сплеска.

В резултат водата постъпва в системата на ривъци или изобщо спира да тече. Да се поправи ситуацията не е трудно. За това трябва:

1. Изключете помпата от електрическото захранване.
2. Извадете я от защитния корпус.
3. Свалете стария маркуч.
4. Присъединете нов маркуч с подходящи характеристики.
5. При необходимост напълнете устройството с вода (ако става въпрос за модела “Агидел М”).
6. Поставете помпата на предишното място.
7. Свържете я към електрозахранването и я включете.

Обикновено след смяна на маркуча водата постъпва в системата равномерно и с добър напор. За да не се сплесква маркучът, се препоръчва да се използва специален материал, армиран с пластмасова спирала. Такъв маркуч е изключително устойчив на външно въздействие и никога не се сплесква.

Ефективна алтернатива на армирания маркуч може да бъде пластмасова водопроводна тръба. Ако това е по-удобно, може да се спусне в източника точно такава конструкция.

Повреда #2. Салникът се износи

По-сложни проблеми възникват, когато в помпата “Агидел” се износва салникът, т.е. специално уплътнение, което се монтира на вала на двигателя на мястото, където към него се закрепва водната помпа.

За да се извърши замяната, помпата ще трябва почти изцяло да се разглоби. За проблеми със салника свидетелства изтичане от дренажния отвор на устройството. Разглобяват помпи от този тип, следвайки приблизително следната схема:

1. В горната част на корпуса трябва да се намерят три крепежни болта и да се отвинтят.
2. След като болтовете са отстранени, трябва да се свали капакът на устройството.
3. След това трябва да се отвинтят още четири крепежни болта, които държат електродвигателя.

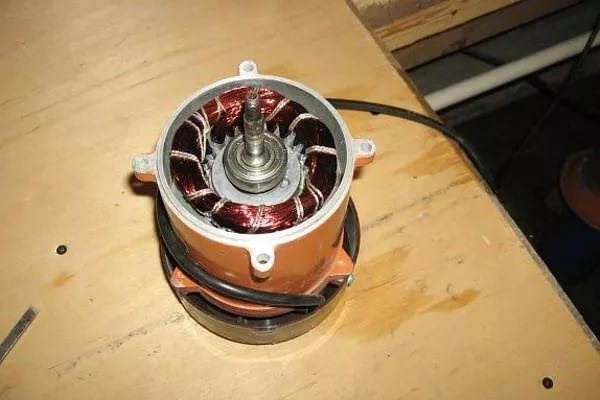

4. След това трябва внимателно да се свали корпусът на електродвигателя.
5. Сега достъпът до улитката на помпата е свободен, която също трябва да се свали.
6. За целта трябва да се отвинтят още четири крепежни болта.
7. Под работното колело се намира гумено уплътнение, което трябва да се отстрани.
8. Сега трябва да се отвинти гайката, която фиксира работното колело.
9. От работното колело се изважда валът на котвата.
10. От корпуса се изваждат лагерът и котвата.
11. След това трябва внимателно да се извадят от работното колело първото уплътнение, след това – пластмасовият разделител, след това – второто уплътнение.
12. Сега вместо старите уплътнения трябва да се вземат нови и да се сглоби цялото устройство в обратна последователност.

Дори от това кратко описание се вижда, че разглобяването и обратното сглобяване на помпата „Агидель“ изискват внимание и прецизност. Трябва предварително да се подготви място за всички елементи.

За да се улесни обратното сглобяване, има смисъл да се подреждат частите не на случаен принцип, а в правилната последователност. Устройството включва множество крепежни болтове. Най-добре е да се предвидят отделни кутии за тях, за да не се загуби нищо и да не се обърка.

За отвинтване на гайката, която държи работното колело, се препоръчва използването на специален тесен гаечен ключ. Подходящият инструмент се намира в ръката на майстора, твърде дебелият – до него, за сравнение.

На практика правилното разглобяване на „Агидель“ съвсем не е лесно. При неумело боравене устройството може сериозно да се повреди. Ще е необходим по-сериозен ремонт и намеса на специалист. Да се започне с правилната подготовка. И така, преди да започнете разглобяването на помпата, трябва да се закупят необходимите части, т.е. уплътненията.

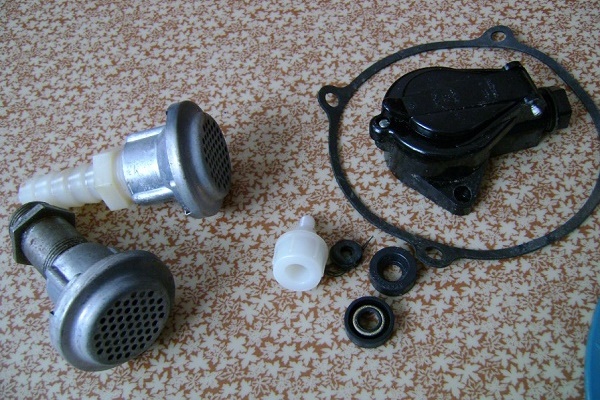

Закупуването им не е трудно, това не е дефицитен елемент, препоръчва се да се вземат веднага две уплътнения и да се сменят и двете, въпреки че няма правило, което да забранява смяната само на едно.

Въпреки това практиката показва, че ако едно уплътнение се е износило, второто скоро ще сполети същата участ. За да не се извършва сглобяване-разглобяване отново, е по-лесно веднага да се сменят и двете уплътнения.

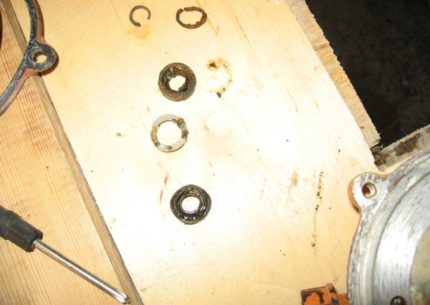

Ако трябва да се сменят две уплътнения едновременно, те трябва внимателно да се избият от гнездото с подходящ по размер инструмент.

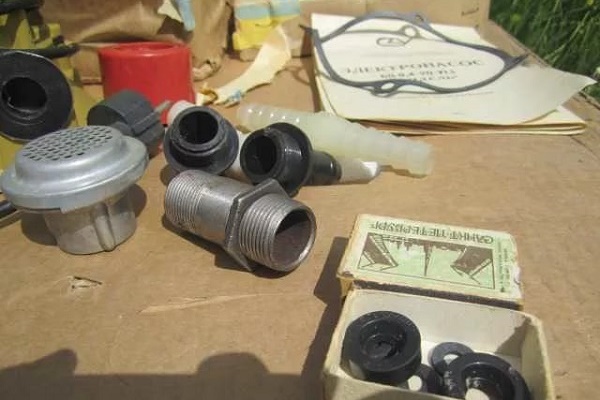

Опитни професионалисти препоръчват да се запасите не с две уплътнения, а да вземете комплект от 4, 6 или 8 елемента. Уплътнението не просто трябва да се монтира на място, то трябва да се пресова. При невнимателно боравене тази част лесно може да се повреди.

За да не ходите на пазара за ново уплътнение, по-добре е да създадете малък запас, още повече че тези елементи не са толкова скъпи.

С износените салници можете да не се церемоните, но пластмасовият разделител, който се намира между тях, трябва да се свали внимателно.

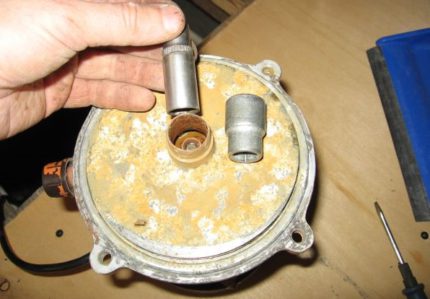

За отвинтване на закрепващите болтове е много удобно да се използва специален торцев ключ с подходящ размер. Болтовете са стандартни на 13. Ако помпата е била експлоатирана правилно, почиствана и смазвана навреме, не би трябвало да възникнат големи проблеми с отвинтването на болтовете.

Торцевият ключ, наричан глава, ще е необходим и за отвинтване на гайката на 13, която държи работното колело на вала на електродвигателя. Необходим е специален компактен ключ с тесен вороток, около 6 мм. Работата е там, че достъпът до гайката е ограничен, тя се намира в тясно вдлъбнатина. Глава с обикновени размери просто няма да влезе там.

Проблеми могат да възникнат, когато е необходимо да извадите оста на котвата от работното колело на помпата. Този елемент стои доста плътно, ще трябва да се положат допълнителни, но внимателни усилия. Ако при опити да извадите елемента просто с ръце той не се поддава, ще трябва да го избиете.

За това трябва да се вземе метален (железен или месингов) прът. Корпусът на двигателя се поставя върху опора така, че да може да се допре до оста на котвата този метален прът. След това по пръта се удря рязко с чук.

В резултат на удара и котвата, и лагерът ще излязат от корпуса на електродвигателя, което ще позволи без усилие да се свали работното колело от вала.

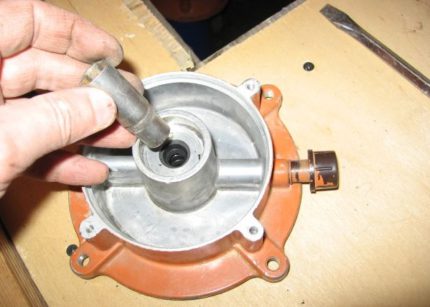

Ако по някакви причини е решено да се замени само един салник, горният, той просто се изкъртва с подходящ инструмент. А при подмяна на двата уплътнителя, те трябва внимателно да се избият от корпуса.

Ако има глава с необходимия размер, може да се използва. Ако такъв инструмент не е намерен, избивачката може просто да се изработи от подходящо парче дърво.

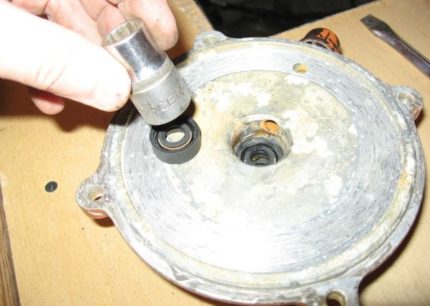

Новите салници се запресоват на място последователно, първо единият, после – разделителят, после – още един салник. Използва се подходящ по размер и конфигурация инструмент, както и менгеме.

Избиването се извършва внимателно, за да се избегне ненужна деформация на други елементи в конструкцията на помпата. Особено внимателно отношение изисква пластмасовият елемент, разделящ салниците.

Неизвестно по какви причини, но намирането на същия в свободна продажба е много трудно, въпреки че салниците се продават свободно в специализирани търговски обекти. Затова специалистите препоръчват разделителят да се пази внимателно.

Салникът за помпа "Агидел-М" има външен диаметър 22 мм, а вътрешният му диаметър е 10 мм. Височината на елемента е 7 мм. При монтажа на двата салника трябва да се помни, че пружинката му трябва да бъде насочена към работното колело. Пластмасовият разделител също трябва да се монтира правилно. Той не трябва да прегражда отвора за дренаж.

За обратно пресоване на салниците можете да използвате менгеме, както и кръгъл и гладък елемент, чийто диаметър съответства на диаметъра на салника. Пресоването се извършва последователно, т.е. първо се поставя първият салник, след това се монтира разделителният елемент, след което се пресова вторият салник. Преди да продължите с обратното сглобяване, се препоръчва да смажете оста на котвата с литол, което ще улесни монтажните работи.

Останалите етапи на обратното сглобяване не се отличават с повишена сложност. След като устройството е сглобено и напълнено с вода, се препоръчва да го включите и да се уверите, че теч от дренажния отвор вече не се наблюдава. Ако това е точно така, ремонтът може да се счита за успешен, а устройството – за изправно.

Полезни видеа по темата

Видео #1. Интересен опит от експлоатацията и ремонта на помпа “Агидель-М”:

Видео #2. Подробни сведения за подготовката на помпа “Агидель-М” за работа:

Видео #3. Нагледна демонстрация на работата на помпа “Агидель 10”:

Най-често при експлоатацията на помпа “Агидель” именно салникът създава проблеми на собствениците на устройството. Като цяло това е надеждно устройство. При правилно обслужване и редовна грижа такава помпа може вярно и честно да служи няколко десетилетия.

Очакваме вашите разкази за възстановяването на работата на помпа Агидель, извършено със собствени ръце. Ние и посетителите на сайта с удоволствие ще отговорим на вашите въпроси, възникнали при запознаването с предложената от нас информация. Коментирайте, моля, в разположения по-долу блок.
