Ремонт на помпа “Гном”: преглед на популярните повреди и начините за тяхното отстраняване

При правилна експлоатация помпа “Гном” може да прослужи на своя собственик не едно десетилетие. И дори ако се случи повреда, не бързайте да го заменяте с друг агрегат или да викате специалист-ремонтьор.

Повечето неизправности могат да бъдат отстранени самостоятелно, тъй като ремонтът на помпа “Гном” не е сложен, ако знаете причината за възникване и начините за отстраняване на повредата. В нашия материал ще разкажем за конструктивните особености на електропомпата, най-честите причини за повреда на оборудването и начините за отстраняването им.

Общи сведения за помпи “Гном”

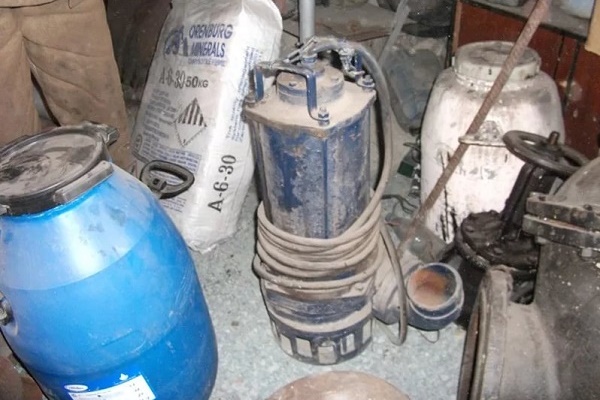

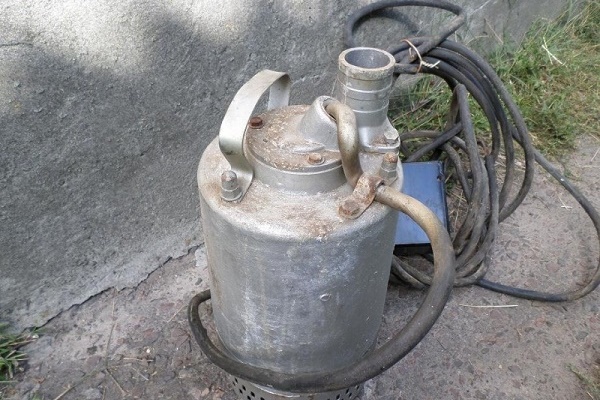

Помпи “Гном” за препомпване на чиста и замърсена вода много често се използват от летовници и собственици на крайградски къщи. Това са надеждни и дълготрайни електропомпи, които не изискват сложна и скъпа поддръжка.

Под тази марка се произвеждат центробежни потопяеми помпи, които притежават различни технически характеристики:

• производителност от 7 до 200 м³/час;
• номинален напор от 7 до 50 м;
• мощност на електродвигателя от 0,6 до 21 кВт.

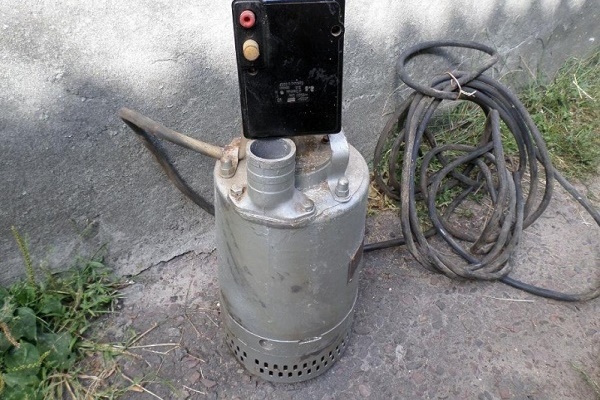

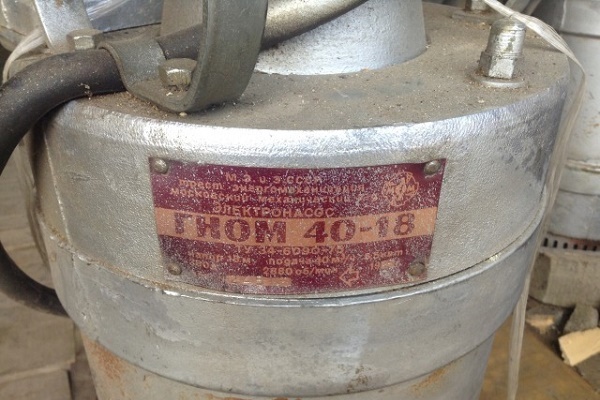

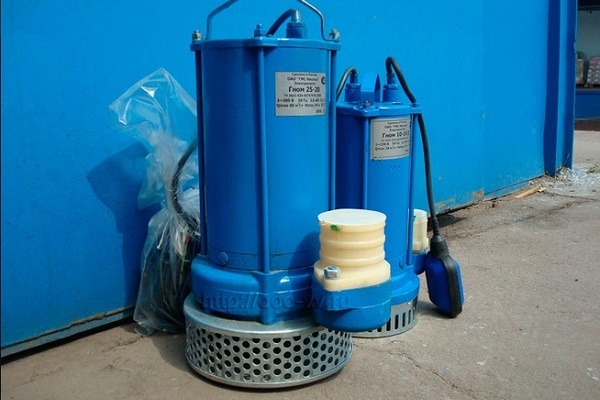

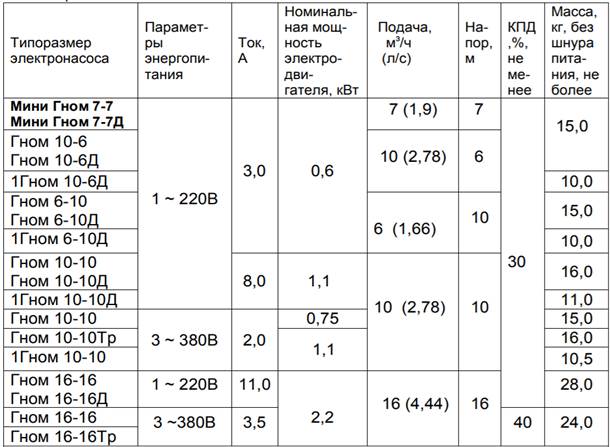

В бита най-често се използват моделите “Мини Гном”, “Гном 16-16Т”, “Гном 10-10Т” и “Гном 20-25”, затова по-нататък ще говорим именно за тези битови електропомпи. Тези модели се отличават с малки размери, а теглото им е от 10 до 32 кг.

Повечето помпи “Гном” са оборудвани с поплавкови ключове с устройства, които изпълняват функциите на датчик за ниво на водата – помпата автоматично се изключва при понижаване на нивото

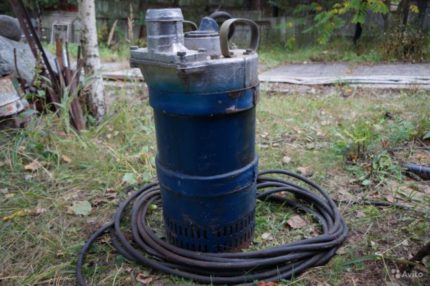

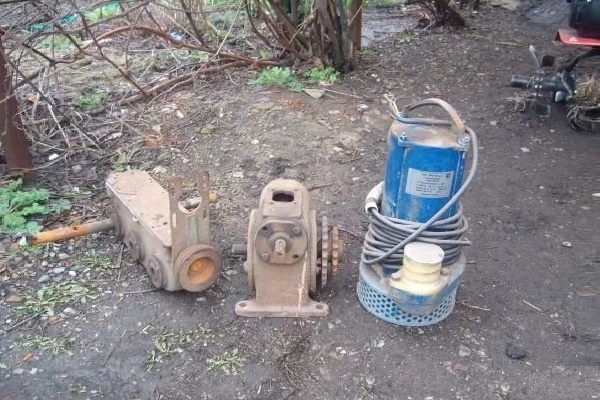

Преносимите центробежни помпи “Гном” имат моноблокова конструкция и се използват за препомпване на чиста и замърсена вода, с плътност до 1100 kg/m3 и съдържаща твърди механични частици с размер до 5 mm в количество, не надвишаващо 10%. Максималната плътност на твърдите частици – 2500 kg/m3.

Помпите се използват за подаване на вода от открити водоеми, сондажи, кладенци. Прилагат се за изсушаване на котловани и траншеи, за напояване на селскостопански култури, за изпомпване на подземни води от наводнени помещения. Температурата на прехвърляната вода за обикновените модели – до 35 °С, за моделите “Т” – до 60 °С.

Електродвигателят на помпата “Гном” е оборудван с термопредпазител, който изключва агрегата при прегряване; работата на помпата може да се възобнови само след пълното ѝ охлаждане.

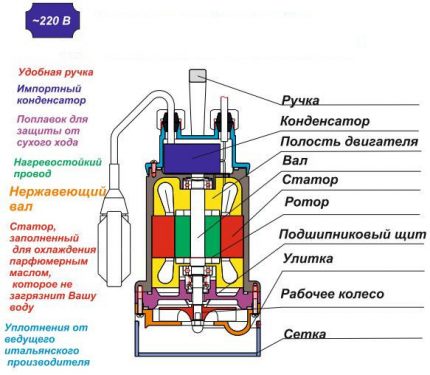

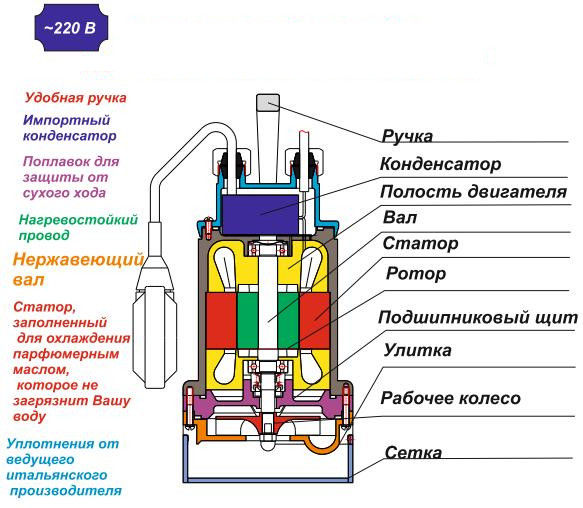

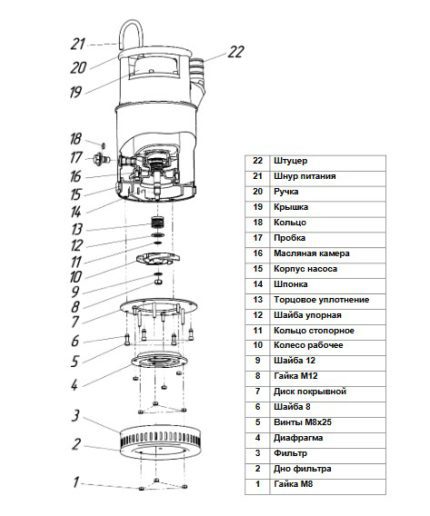

Центробежните потопяеми помпи “Гном” имат проста конструкция и се състоят от следните основни части:

1. Електродвигател, който включва статор, лагерен щит и ротор.
2. Помпен възел, с работно колело, разположено на вала на ротора, с всмукателна решетка и отвод.
3. Система за уплътнения за защита от проникване на вода.
4. Корпус от метал, чугун или пластмаса.
5. Кабел за захранване.

Охлаждането на електродвигателя се осъществява от околната среда и маслото, което се намира в специална маслена камера на електродвигателя. Маслото изпълнява и функцията на смазване на триещите се части. Скоростта на въртене на ротора и работното колело е 3000 оборота в минута. При въртене се създава центробежна сила, която изтласква водата през напорния патрубок.

Водата постъпва вътре в помпата през филтърна мрежа, която задържа едрите частици. След това водата по каналите се премества в отвода, от който постъпва в отводния патрубок. Пускането на електропомпата се осъществява от пусков апарат, който е свързан със захранващия кабел. Електропомпите “Гном” имат кондензатор и автоматичен прекъсвач, който защитава електромотора от претоварване.

Помпите “Гном” са от потопяем тип, затова пускането им се извършва само след пълно потапяне във вода. Изключение – електропомпите “Гном” с “охлаждаща риза”. Повечето електропомпи са снабдени с поплавков прекъсвач, който е закрепен на дръжката на агрегата и осигурява минимална височина на засмукване 15 см.

Типични причини за повреда

Според статистиката 95% от случаите на повреда на помпи “Гном” са свързани с неправилна експлоатация и монтаж. Най-често срещаните причини за възникване на неизправности:

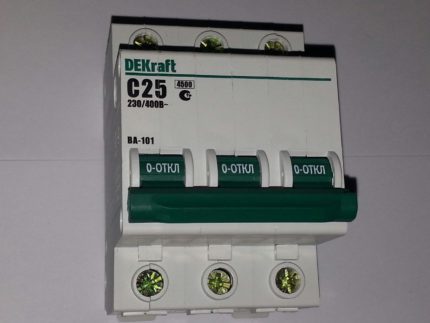

№ 1. Неправилно подбран автомат за защита на електродвигателя

Неправилно избраният и инсталиран автомат за защита не реагира на критични напрежения в електрическата мрежа. За защита на електродвигателя е необходимо да се инсталира специален автомат, който се закупува отделно.

Типът на защитното устройство е препоръчан от производителя на помпата в инструкцията за експлоатация. Съгласно препоръките на производителя, например за електропомпа марка “Гном”, е задължително използването на автомат ВА 101-3. Могат да се използват и автомати АВВ от серия MS.

№ 2. Разтапяне на изолацията на намотката на термозащитата

Термозащитата се вгражда в намотката и при нагряване на електродвигателя изключва захранването му. Ако помпата често прегрява по някакви причини, то при това всеки път настъпва разтапяне на изолацията. Това е необратим процес, който може да доведе до възникване на късо съединение и до неизбежна повреда на електродвигателя.

№ 3. Работа на електропомпата без вода

Една от най-често срещаните причини за възникване на неизправности. Работата на потопяема електропомпа “Гном” без “охлаждаща риза” на сухо не трябва да надвишава 15 минути. Също така не трябва да се използва помпата за изпомпване на вода с висока температура (над +35 °C за обикновените и +60 °C за моделите “Т”). И в двата случая бързо настъпва прегряване на помпата и нейната повреда.

№ 4. Използване на помпата извън работните диапазони

Налягането и производителността, които електропомпата осигурява, не трябва да надвишават посочените в паспорта параметри. Ако оборудването работи със значително превишаване на техническите характеристики, то значително се повишава работният ток на намотките на електродвигателя, което води до неговото прегряване. Продължително време да работи с претоварване помпата не може и бързо ще се повреди.

Работата на мощна помпа с по-малко натоварване също води до прегряване и повреда, затова не си струва да купувате електропомпа с “резерв” по производителни характеристики.

№ 5. Работа на помпата със затворен вентил или тясна тръба

Икономията на тръби и закупуването им с по-малък диаметър води до намаляване на производителността на електропомпата, т.е. тя започва да работи извън работния си диапазон.

При това много тясна тръба може да се запуши, което също ще доведе до огромно натоварване на помпата. За да се избегне това, е необходимо да се използват тръби с подходящ диаметър.

№ 6. Изпомпване на неподходящи течности

Към такива течности се отнасят всички течности, за които не е проектирана помпата “Гном”:

• химически агресивни;
• високоабразивни;
• с частици над 5 мм и плътност над 2,5 хил. кг/м3;
• вискозни, с утайка, висока температура и т.н.

Изпомпването на такива течности води до повреда на много части от помпата: от мрежестия филтър до електродвигателя, затова използването на електропомпи “Гном” за фекални води категорично се забранява. Ако имате нужда от агрегат точно за тази цел, тогава ще ви бъде интересно да прочетете този материал.

№ 7. Често включване/изключване на помпата

При пускане на помпата тя консумира голямо количество електроенергия наведнъж, повече отколкото впоследствие при равномерна работа. Това води до стопяване на намотките, а след това до прегряване на електродвигателя.

Ако помпата е поставена в кладенец, то при чести колебания на нивото на водата помпата може автоматично да се изключва, а след това да се включва. Това значително намалява нейния работен ресурс. За такива кладенци, с колебания на нивото на водата, по-подходящи са повърхностни помпи.

№ 8. Скокове на напрежението в електрозахранващата мрежа

При отклонение на напрежението с повече от 5-10% значително се увеличава работният ток в намотките на двигателя, което води до прегряване. Това може да бъде поради нестабилно електрозахранване или при използване на кабел с неправилно сечение.

В първия случай ще помогне закупуването на стабилизатор на напрежението, във втория – избор на оптимално сечение на кабела в зависимост от мощността на електродвигателя.

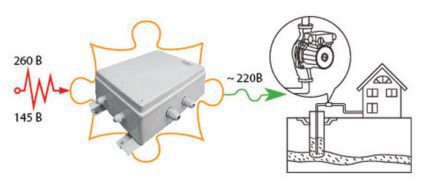

Инсталирането на стабилизатор на напрежението ще защити електродвигателя на помпата “Гном” от колебанията, възникващи в електрозахранващата мрежа, значително удължавайки срока на експлоатация на помпата.

№ 9. Изваждане на помпата за захранващия кабел

Още една често срещана причина за неизправност на потопяемите помпи. При издърпване за електрокабела настъпва нарушаване на херметичността на мястото, където кабелът се свързва с корпуса на помпата.

Това води до това, че вътре в електродвигателя попада вода и извежда агрегата от строя. Същото повреждане възниква при транспортиране на “Гном” за кабела или при падане на предмети върху захранващия кабел.

№ 10. Неправилна посока на въртене на работното колело

При пускане на помпата трябва да се уверите, че валът се върти в правилната посока. Определянето на правилното въртене е много лесно: при включване помпата ще се върти в обратната посока, посочена от стрелките на корпуса на агрегата (или на фигурата в паспорта).

Ако помпата се върти по посока на стрелката, свързването е извършено неправилно и работното колело скоро ще се повреди. За решаване на възникналия проблем е необходимо да отворите автоматичния прекъсвач и да превключите два от трите проводника на кабела, след което отново да проверите посоката на въртене.

Диагностика на неизправности и тяхното отстраняване

Преди да пристъпите към разглобяване на помпата и нейния ремонт, е необходимо правилно да определите какво точно е причинило повредата. Нека разгледаме най-често срещаните симптоми, които възникват при неизправност на помпите “Гном”.

Електропомпата не стартира

Възможни причини и методи за тяхното отстраняване:

1. Заклещено работно колело.
2. Неизправен кондензатор в захранващата верига.
3. Прекъсване на електрическата верига, прегаряне на контактите.
4. Прегоряла намотка на статора.
5. Повреда на електродвигателя.
6. Заклещване на лагера на двигателя.
7. Липса на напрежение в мрежата или прекъсване на захранването.

След като се уверите, че няма проблеми с електрозахранването, е необходимо да изключите помпата “Гном” от електрическата мрежа и да извършите нейното разглобяване, за да установите причината, поради която не стартира. Прегледайте лагерите, работното колело, оценете състоянието на намотките на електродвигателя.

Ако помпата е работила продължително време, след това се е изключила и не стартира, тогава преди да извадите агрегата от водата и да започнете ремонтните работи, е необходимо да изчакате пълното му охлаждане.

Двигателят работи, но помпата не помпа вода

Двигателят на помпата “Гном” работи, но тя не изпомпва вода. Звукът на работещия двигател може да бъде по-слаб, неравномерен.

Възможни причини:

1. Запушена филтърна мрежа или изходен патрубок.
2. Двигателят работи с недостатъчна мощност.
3. Износване на лагерите и намаляване на оборотите на електродвигателя.
4. Липсва изпомпваната течност или тя е станала твърде вискозна и гъста.
5. Повреда на водоснабдителната линия (тръби, маркучи).

В този случай трябва да се уверите, че няма повреда на тръбите и маркучите, че във водоизточника има вода. Ако всичко е наред, тогава е необходимо да изключите оборудването от електрическата мрежа и да прегледате входния филтър и изходния патрубок.

При необходимост извършете тяхното почистване и опитайте да стартирате помпата. При износване на лагерите ще се наложи тяхната смяна.

Помпата стартира и веднага спира

При стартиране помпата “Гном” работи няколко секунди, а след това спира от само себе си.

Това може да бъде симптом на следните неизправности:

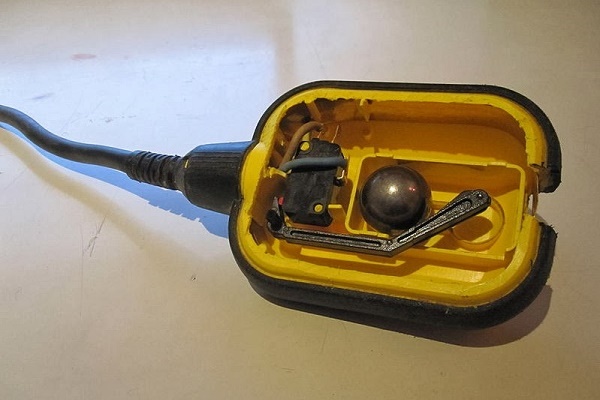

1. Повреда на плувковия прекъсвач.
2. Късо съединение във веригата на електромотора.
3. Помпата се е прегряла и термопредпазителят е задействал.
4. Изключително ниско напрежение в електрическата мрежа.
5. Блокиране на работното колело.
6. Течността, в която е потопена помпата, не отговаря на работните ѝ диапазони (твърде гореща, вискозна, с голяма плътност и пр.).

В този случай е необходимо да изключите електропомпата “Гном” от мрежата и да повторите опита за включване след 30-90 минути, като предварително се уверите в наличието на необходимото напрежение в електрическата мрежа. Това време е достатъчно, за да се охлади прегрялата помпа. Ако спирането на помпата се повтаря, тя трябва да се извади и разглоби за откриване и отстраняване на неизправността.

Използването на автомат за защита на електродвигателя се препоръчва от производителя и позволява да се защити помпата “Гном” от късо съединение и колебания на напрежението.

Помпата работи, но налягането е малко

Помпата “Гном” изпомпва вода, но налягането на водата при това е значително по-ниско, отколкото беше преди.

Възможни причини:

1. Теч на линията за подаване на вода (маркучи, тръби).
2. Ниско напрежение в електрическата мрежа.
3. Замърсяване на работното колело и недостатъчна скорост на неговото въртене.
4. Неправилна посока на въртене на работното колело.
5. Голяма хлабина между колелото и подвижния диск.
6. Износване на работното колело.

Ако ниското налягане не е следствие от ниско напрежение в мрежата или теч на линията, то помпата трябва да се изключи от електрозахранването, да се извади от изпомпваната течност и да се разглоби за оглед и извършване на ремонтни работи.

При износване на работното колело се извършва неговата замяна. При запушване или неправилно инсталиране след самостоятелно сглобяване, трябва да се разглоби агрегатът, да се почисти и да се монтира колелото в правилното положение.

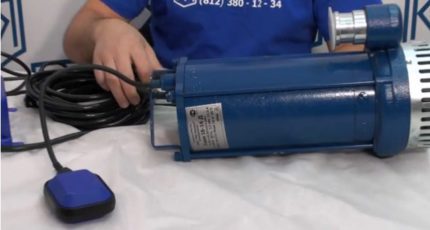

Правила за разглобяване на агрегата

Конструкцията на помпата “Гном” е много проста, а корпусът е бързоразглобяем, което позволява безпроблемно да се извършва разглобяването ѝ. За това не са необходими специални инструменти. Разглобяването започва с отвиване на трите гайки на приемната мрежа-филтър и сваляне на самата мрежа.

След това се отвиват гайките за закрепване на капака и той се сваля заедно с монтажно-подвижния диск. Развива се гайката на работното колело, след което колелото свободно се сваля.

Всички части трябва да се демонтират внимателно, без да се прилага прекомерна сила. Симетричните части трябва да се номерират и маркират (лява/дясна, горе/долу), за да се избегне неправилното им обратно монтиране при сглобяване. Препоръчва се гумените части по време на сглобяването да се заменят с нови, като се използват предназначените за този модел ремонтни комплекти.

При продължителна експлоатация на помпата “Гном” могат да възникнат проблеми с отвиване на гайките на корпуса, тъй като те са ръждясали или са се покрили със слой от варовикови отлагания. В този случай гайките могат да се отрежат с “ъглошлайф” (болгарка), а при сглобяване да се използват нови, подходящи по форма и размер.

При сглобяване на помпата трябва да се обърне специално внимание на мястото на поставяне на заменяемите части, те не трябва да се клатят, да се свиват, размерът им трябва строго да съответства на марката на помпата.

Ремонт на части на помпа “Гном”

След като разгледаме причините за възникване на неизправности на помпите от марката “Гном”, може да се забележи, че практически всички проблеми се решават при подмяна на следните части: лагери, работно колело, вал на работното колело. Също така някои неизправности се отстраняват след регулиране на хлабината между работното колело и диафрагмата.

Последователност на подмяна на лагери

При износване на лагерите помпата може да изпомпва вода, но при това да издава необичайни звуци, възникващи поради триене и разклащане на износените лагери. Лагерите трябва да се сменят, ако има хлабини над 0,1-0,3 мм. Обикновено това се случва след 3-6 години експлоатация на електропомпата “Гном”.

Процесът на подмяна на лагерите е много прост: помпата се разглобява, лагерите се свалят и се заменят с нови, взети от специален ремонтен комплект. Не бива да се използва самоделно подобие на лагери или аналози от ремонтни комплекти на други модификации, тъй като това може отново да извади оборудването от строя в най-близко време.

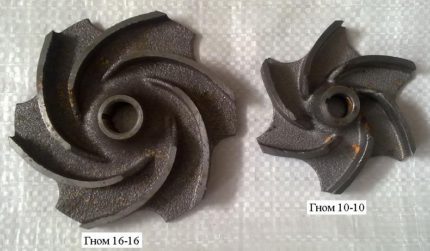

Подмяна на работно колело

За подмяна на работното колело е необходимо да се извърши разглобяване на електропомпата “Гном” и да се свали работното колело. След това да се монтира ново работно колело и да се сглоби помпата в обратен ред. При монтаж на капака с регулируем подвижен диск е необходимо да се навият крепежните елементи на шпилките и да се затягат едновременно до постигане на минимална хлабина между лопатките на работното колело и капака с диска.

След сглобяване е необходимо да се извърши проверка на херметичността и, ако тя е нарушена, то да се откаже от използването на окончателно повредената електропомпа.

В някои случаи, при наличие на опит и подходящо оборудване, може да не се извършва подмяна на работното колело с ново, а да се опита да се поправят съществуващите кръгови изработки чрез заваряване с последваща обработка на струг.

Дефектите на работното колело от неръждаема стомана или чугун могат да се поправят чрез електродно заваряване с последваща обработка на мястото на заваряване на струг.

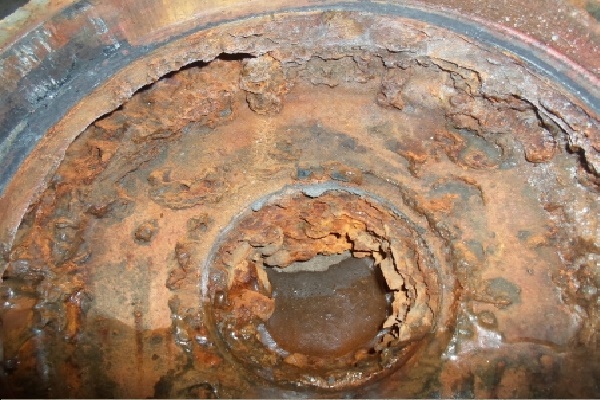

Ремонт на вала на работното колело и корпуса

При наличие на повреди на работния вал (огъване, пукнатина) е най-добре да се извърши пълната му подмяна. Корпусът на “Гномовете” теоретично подлежи на ремонт, но на практика да се осъществи правилно е практически невъзможно.

В девет от десет случая ще бъде нарушена херметичността на корпуса, а да се поправи този недостатък може само в завода-производител или в сервизен център.

Като се има предвид, че такива повреди се срещат при помпи, отработили значителен срок, а следователно не подлежащи на гаранционно обслужване, то е необходимо да се помисли за целесъобразността на ремонта. В повечето случаи е по-бързо, по-евтино и по-лесно да се закупи нова потопяема помпа.

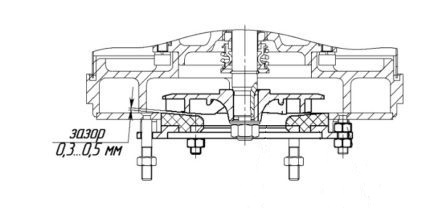

Регулиране на хлабината между работното колело и диафрагмата

Основната причина за намаляване на напора и производителността на електропомпата “Гном” е увеличаването на хлабината между работното колело и диафрагмата по време на експлоатация. За да се намали хлабината, е необходимо да се извърши нейното регулиране.

За целта е необходимо да се свали дъното на филтъра и да се отвинти горната гайка. След това да се затегнат с гайки, разположени от различните страни, частите на диафрагмата до допира ѝ с работното колело.

След това долните гайки да се отвинтят на половин оборот. При такова регулиране хлабината ще бъде 0,3–0,5 mm. Регулираното положение на диафрагмата спрямо работното колело се фиксира с горните гайки. След приключване на регулирането е необходимо да се провери лекотата на въртене на работното колело – то трябва да се върти без усилие.

Регулирането на хлабината между диафрагмата и работното колело е необходимо след извършване на ремонтни дейности, свързани с разглобяване на помпата “Гном”

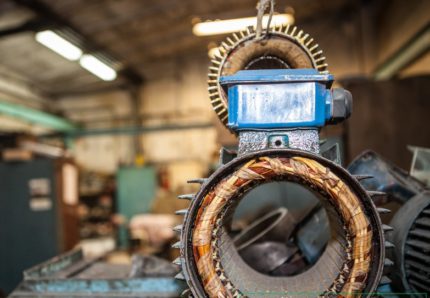

Ремонт на електродвигателя на помпа “Гном”

Помпите от марката “Гном” са оборудвани с надежден асинхронен електродвигател. Самостоятелно да се извърши ремонт на електромотора е много трудно. Максимумът, който може да се направи без специални стендове, е да се определи съпротивлението на намотките на електродвигателя с помощта на домашен мултиметър.

Ако стойността на съпротивлението клони към безкрайност, това показва, че намотката е повредена и е необходима нейната подмяна. За подмяна на намотката ще е необходимо сложно разглобяване на електродвигателя и наличие на премотачна машина.

Но основната трудност се крие в процеса на сглобяване – агрегатът трябва да се сглоби така, че да се осигури безупречна бариера срещу проникване на вода в електродвигателя. Ето защо ремонтът на двигателя на помпата “Гном” е по-добре да се довери на професионалисти.

Най-сложният ремонт на модификациите на помпите Гном – възстановяване на работоспособността на двигателя. За тази работа без умения и спомагателно оборудване не си струва да се заемате.

Текущ и основен ремонт

За да се избегне появата на неизправности, е необходимо своевременно да се извършва техническо обслужване на електропомпата “Гном”, препоръчано от производителя.

ТО включва:

• смяна на маслото на всеки 200–250 часа работа;
• проверка на нивото и качеството на маслото – 2 пъти на месец;
• промиване на помпата с чиста вода след изпомпване на вода с голямо съдържание на твърди частици;
• регулиране на хлабината между работното колело и диафрагмата;
• преглед на корпуса, лагерите, работното колело и вала.

Текущ ремонт на помпите “Гном” се извършва при поява на признаци на неизправност или при неработеща помпа.

Основен ремонт трябва да се извършва след 25 хиляди часа работа. Основният ремонт започва с разглобяване на агрегата и определяне на целесъобразността за извършване на ремонтни дейности.

За наливане на масло помпата трябва да се постави настрани и да се отвинти тапата (17), след това да се източи отработеното масло и да се налее прясно индустриално масло

Изводи и полезно видео по темата

Видеоклип за това как бързо да разглобите потопяемия електронасос “Гном”:

Устройство и принцип на работа на помпата “Гном”:

Електронасосите “Гном” – надеждни агрегати за препомпване на чиста и мръсна вода, способни да служат на своя собственик повече от 25 години. Правилната експлоатация и монтаж, както и своевременната техническа поддръжка и отстраняване на причините, водещи до повреди, гарантират непрекъсната работа на оборудването. Повечето неизправности на помпите “Гном” могат да бъдат отстранени самостоятелно, без да се налага привличането на специалисти-ремонтници.

Ако вече сте се сблъсквали с ремонта на помпено оборудване и притежавате необходимите знания или умения, моля, споделете с нашите читатели. Оставете вашите коментари и въпроси в разположения по-долу блок.
