Водоснабдяване на частен дом със собствени ръце: правила за обустройство и най-добри схеми

За да може системата за водоснабдяване да осигури максимален комфорт на жителите, е необходимо да се вземат предвид много нюанси, правилно да се изчислят всички работни параметри и инженерни възли. Много е желателно да се започне разработката още на етапа на архитектурния проект.

Да реализира замислите и да обустрои водоснабдяването на частен дом със собствени ръце трябва, ако не професионалист, то човек, който е вникнал във всички тънкости.

Ние ще ви помогнем да разберете принципите на работа на автономната система, ще посочим устройството на различни източници за водозахранване и ще предоставим препоръки за избор на оборудване. Поетапната инструкция за обустройство на водоснабдяването е допълнена с илюстративни изображения и видеоклипове.

Принцип на работа на автономната система за водоснабдяване

Системата за водоснабдяване – един от най-важните елементи в облагородяването на дома. Същността на нейната работа се състои в автоматизираното доставяне на необходимото количество вода, за което потребителят в момента трябва само да пусне оборудването, а след това просто периодично да го контролира.

Независима от централното водоснабдяване автономна мрежа трябва да бъде грамотно проектирана и изчислена, за да може домът да бъде пълноценно осигурен с вода според нуждите на собствениците. Системата трябва да бъде организирана така, че водата да постъпва безпрепятствено във всички водозахранващи точки.

За нормално функциониране системата за доставка на вода се оборудва с приспособления и технически устройства, осигуряващи автоматичен или частично автоматичен режим на експлоатация.

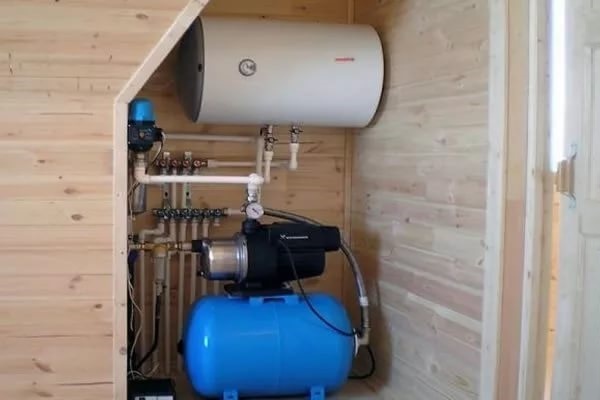

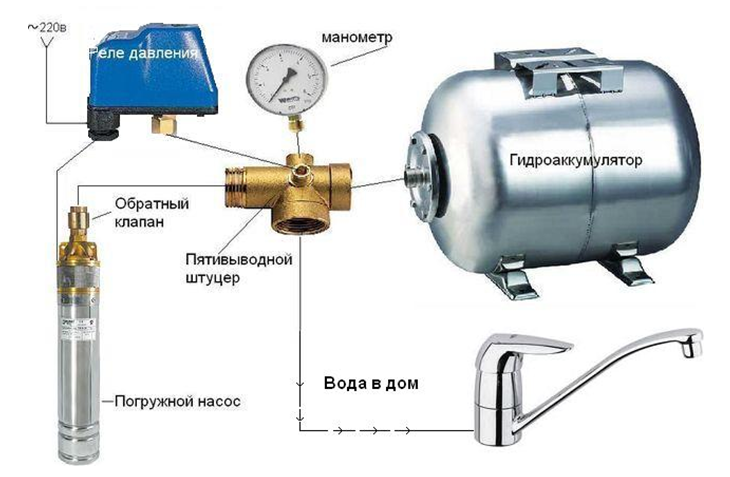

За автоматизация на процеса се използва хидроакумулатор. Той се прилага като буферен резервоар за запас на вода и като устройство за поддържане на стабилно налягане.

В мембранния резервоар има две отделения – за въздух и вода, разделени от гумена мембрана. При напълване на съда с вода въздушната камера се свива все повече, поради което налягането се повишава.

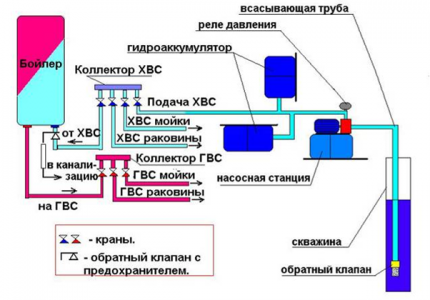

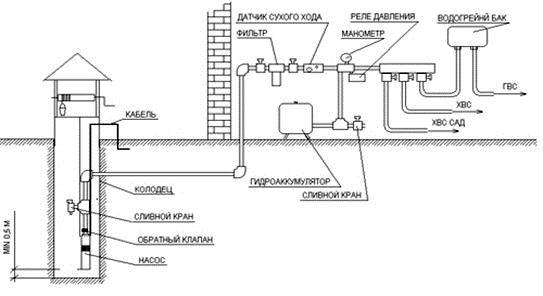

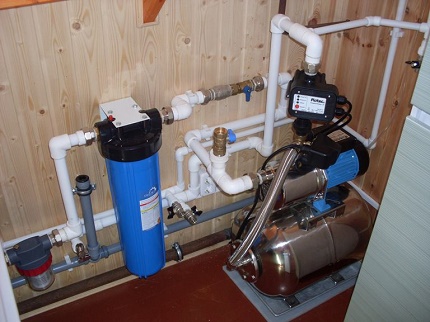

Автономните системи за водоснабдяване се състоят от вътрешна и външна част. Включват едноименните клонове на тръбопровода, положени от източника на водовземане до точките на водочерпене, арматура, водопроводни инсталации, помпа, акумулационен резервоар или хидроакумулатор.

Реагирайки на повишаване на налягането, електрорелето изключва помпата. Веднага щом някой от собствениците отвори кран, налягането в системата започва да спада. На спадане на напора отново реагира релето и включва помпения агрегат за попълване на изразходваната вода.

Използването на хидроакумулатор в схемата за организация на водоснабдяването позволява не само да се автоматизира процесът на водовземане и да се осигури запас от вода. Значително се удължава ресурсът на помпеното оборудване благодарение на намаляване на циклите вкл./изкл.

Водоснабдяването е основата за осигуряване на жизнените нужди на дома. От него зависи доколко комфортно ще живее човек в своето жилище.

За да се изберат правилно параметрите на системата, е необходимо:

• Да се формулират изисквания към интензивността и редовността на водоснабдяването. Възможно е в малка вилна къща да се мине с обикновен акумулационен резервоар и минимум водопроводни инсталации.
• Да се определят възможните източници, целесъобразността и разходите за тяхното изграждане, качеството на водата.
• Да се избере оборудване и да се изчислят варианти за полагане на инженерни мрежи.

Добре проектираната система изисква професионално изпълнение на монтажа и използване на качествени компоненти.

Избор на източници и устройство на водозахранването

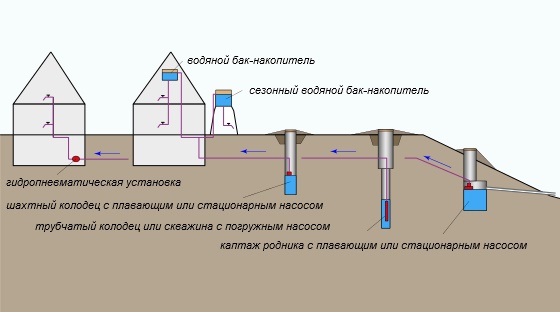

За организиране на водопроводната система на дома най-често се използват подземни води, като се дава предпочитание на защитените от водонепроницаеми скали водоносни хоризонти.

Точките на техния водозбор и местоположението върху крайградския парцел не е задължително да се съгласуват с органите на санитарно-епидемиологичната служба, ако не се експлоатира артезиански кладенец. За използване на повърхностни източници са необходими специални обосновки.

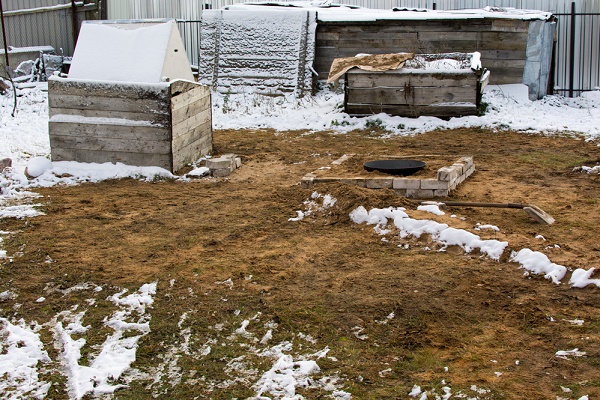

Водозборните съоръжения трябва да се изграждат на повишен участък. Сондажите и кладенците с питейна вода трябва да бъдат отдалечени от местата на потенциално замърсяване (тоалетни, компостни купчини, сметища и др.) на не по-малко от 50 м (+)

Изборът на вид водозборно съоръжение основно зависи от особеностите на геоложката обстановка на местността, дълбочината на разположение на водоносните хоризонти и количеството на потребяваната вода.

Най-често се използват сондажи и кладенци, по-рядко — каптажи на извори и др. От конструкцията на съоръжението зависи изборът на определено водоподемно оборудване.

Съоръженията за водозбор на вода от техническа категория се разполагат не по-близо от 20 метра от пречиствателни системи, компостни ями, улични тоалетни, канализационни тръбопроводи, както и други потенциални източници на замърсяване.

Участъкът за тяхното изграждане се избира да не е подтопляем, изключващ наводняване и възможно заразяване на източника от прииждащи води.

Водозборното съоръжение трябва да бъде обградено с настилка с ширина около 2 м, а след това с глинен затвор с ширина 50 см и дълбочина 100 см. Наземната му част трябва да се издига на 80 см и да има капак, предпазващ от валежи и прах.

При водозбора, транспортирането и съхранението на вода е необходимо да се използват безопасни материали, които няма да влошават нейното качество.

Използване на сондаж за организиране на водоснабдяване

Изборът в полза на сондаж най-често се осъществява, ако водата заляга на двадесетметрова дълбочина.

Сондажите биват два типа:

• Артезиански. Могат да бъдат с дълбочина от 100 м и повече. Понякога са фонтаниращи, ако са направени в падина. Недостатък е високата цена на работата. Освен това водата може да бъде силно минерализирана, което ще се отрази негативно на работата на помпата и водопроводните инсталации.

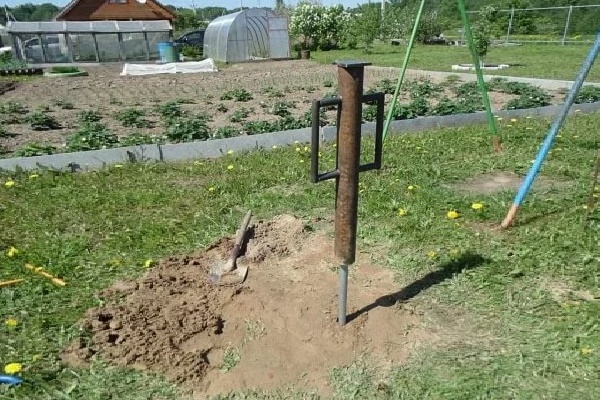

• Сондажи с малка дълбочина (включително абисински). Тяхната инсталация струва значително по-малко, но недостатък е, че с времето могат да се запълват с тиня, особено ако не се използват постоянно. За повдигане на водата е необходима инсталация на специално помпено оборудване.

Сондажите са най-често срещаните водовземни съоръжения.

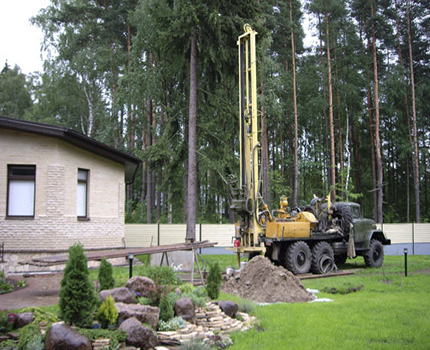

Пробиването на сондажи изисква наличие на място за достъп и манипулации на едра техника. Често липсата на такова пространство прави много трудна механизираната разработка на водния източник.

Тяхната конструкция може да се различава, но общият принцип на устройството на сондажите се запазва.

Те се състоят от следните части:

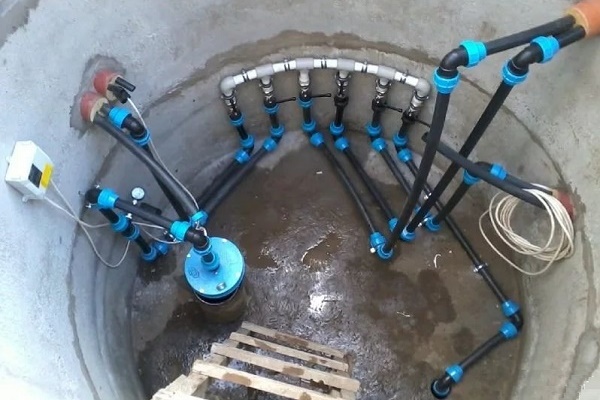

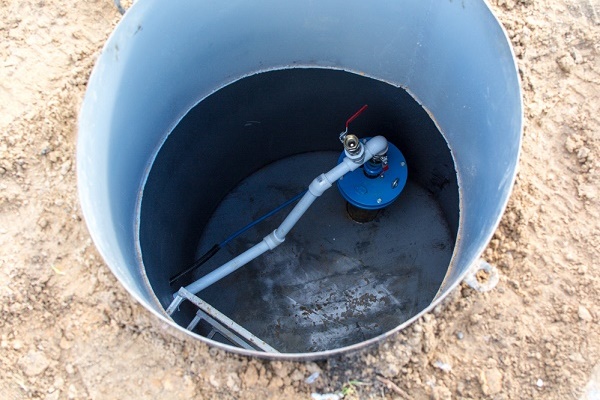

• Устие и надземна част. По правила, устието се оборудва в подземна камера – кесон. Ако кесонът не се използва, за да се предотврати просмукването на дъждовна вода в сондажа, се изгражда херметична глава.
• Ствол, чиито стени се укрепват с обсадни тръби от стоманена сплав, пластмаса. Понякога за оборудване на артезиански сондажи на големи дълбочини се използват азбестоциментови тръби.
• Водоприемна част, която има утаител и филтър. В скални породи може да не се използват приспособления за филтриране.

Около съоръжението се препоръчва да се направи отмостка. За сондажи, които се запълват с тиня, е желателно да се оборудва специално място за отвеждане на водата, за да не се допусне размиване на почвата по време на промиване на изработката.

Ако мястото не може да се организира, за извозване на водата от промиването ще трябва да се наеме асеизационна машина.

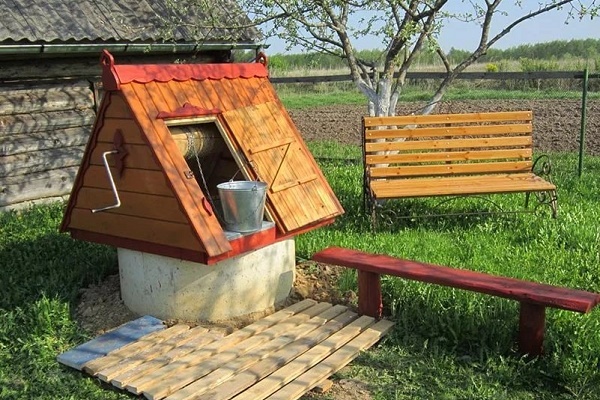

Прилагане на кладенци като източник на вода

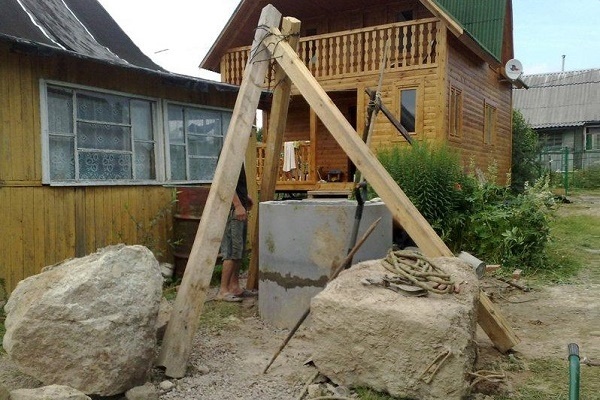

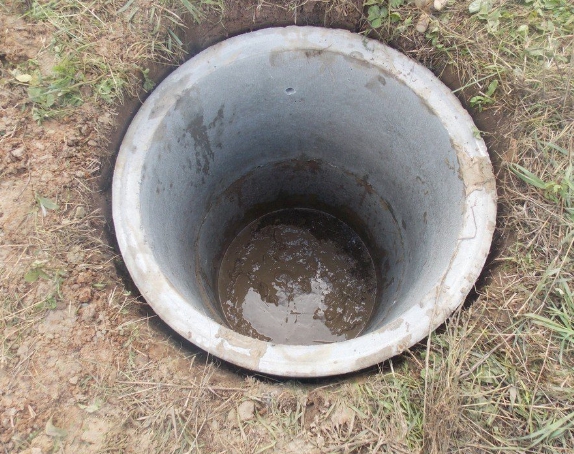

Кладенецът се изгражда предимно от бетонни пръстени, каменна зидария, понякога стените му се правят от дърво. Той се състои от надземна част с изведена вентилационна тръба, шахта, водоприемна и водовместваща части.

Водата в кладенеца може да постъпва през дъното или стените, или едновременно от двете. Ако постъпването става през дъното, вдлъбнато в пясъка, то то се снабдява с чакълен дънен филтър.

При постъпване на вода през стената се правят специални “прозорци” от порест бетон, които се запълват с чакъл като допълнителен филтър.

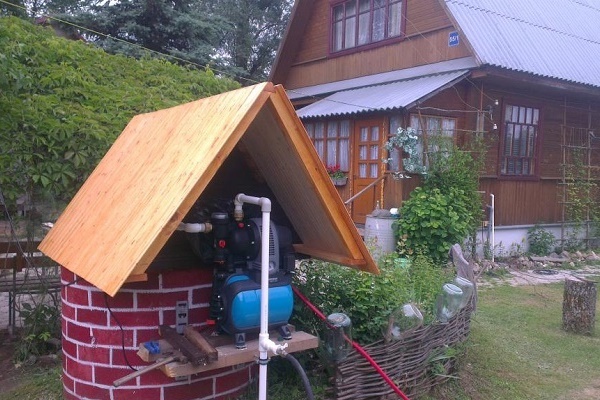

Изграждането на кладенец не представлява големи трудности. Затова, ако е необходимо да се спести, то изкопаването и след това поддържането му може да се извърши самостоятелно.

Подробна информация за организацията на водоснабдяването от кладенец е представена в статия.

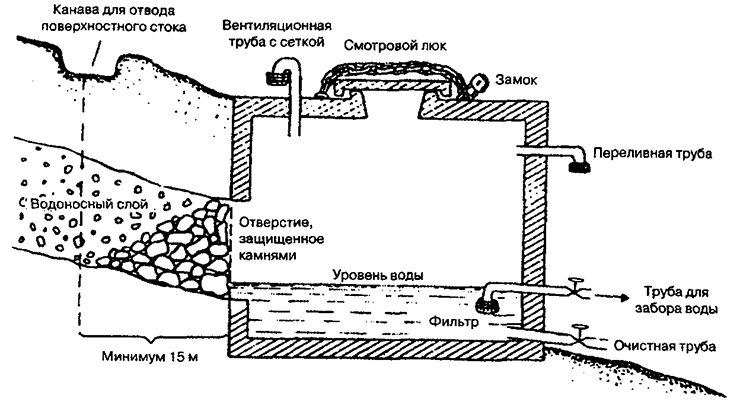

Устройство на каптажни камери при използване на извор

Устройството на защитно съоръжение над извора се различава малко от конструкцията на кладенеца. В тях водата също може да постъпва през дъното или стените, които се оборудват с филтри. В скални скали филтрация не се изисква.

Ако във водата присъстват суспендирани частици, то камерата се разделя наполовина с преграда, едното отделение служи за утаяване и почистване от утайка, другото - за вземане на вода.

Ако не се организира отток от извора, то при условие на слабо потребление на вода, източникът може да застоява и водата в него да се разваля (+).

За излизане на излишната вода при най-големия дебит на източника, в стената на камерата се предвижда преливна тръба. На нейния край се монтира клапан, който пропуска вода, но предотвратява попадането в извора на отпадъци и проникването на гризачи.

Оборудване за автоматично подаване на вода

Изборът на начин на обустройство и монтаж на система за водоснабдяване на крайградска къща започва с оценка на типа на водозаборното съоръжение, неговата дълбочина и други характеристики.

Автоматизираната система включва:

• помпа или готова помпена станция;
• система за филтрация за пречистване на вода;
• накопителен и регулиращ резервоар;
• външен и вътрешен тръбопровод;
• уреди за автоматично регулиране.

При монтиране на резервоари и помпи е необходимо стриктно да се изпълняват изискванията на производителите на оборудване.

Регулиращи и акумулиращи резервоари за вода

Резервоарите за съхранение на вода се различават по принципа на експлоатация:

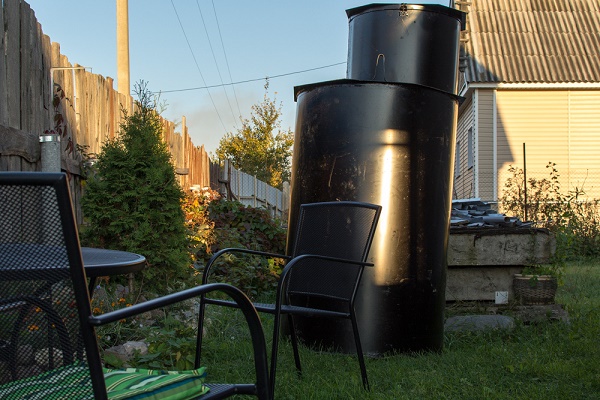

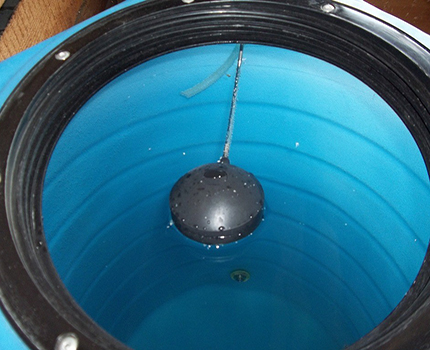

• Безнапорен нехерметичен резервоар. Изработва се предимно от полимерни материали. Помага да се създаде налягане чрез разполагане в най-високата точка на системата. Колкото по-високо е монтиран акумулиращият резервоар, толкова по-голямо налягане на водата ще има в системата. Повдигането на резервоара на всеки метър увеличава налягането с 0,1 атмосфери.
• Хидропневматичен резервоар. Вътре той е разделен на две отделения чрез мембрана. Създава налягане благодарение на сгъстен въздух в едното отделение, който през гумена мембрана оказва натиск върху водата в съседното отделение.

Безнапорният резервоар се монтира в осветено вентилирано помещение, чиято температура не пада до отрицателни стойности. Под резервоара се поставят подложки за защита от малки течове. Резервоарът се снабдява със сваляем капак и се оборудва със спирателна арматура.

Една от характеристиките на работата на помпеното оборудване е честотата на включване на системата за единица време. Този показател е основополагащ при избора на хидроакумулатор. При потопяемите помпи допустимият интервал между включванията е по-голям, отколкото при повърхностните. Те трябва да се включват по-рядко, следователно хидрорезервоарът трябва да бъде по-голям.

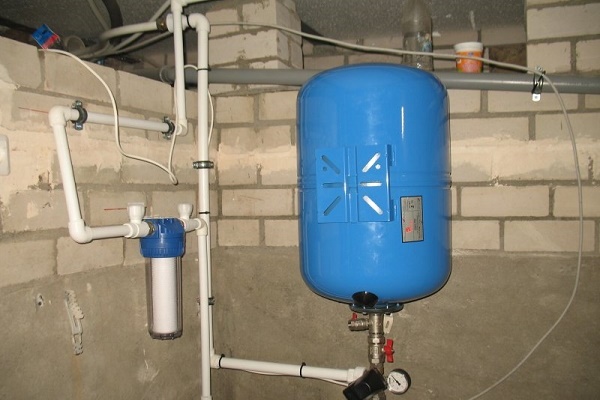

За работа в тандем с повърхностните помпи най-често се купуват мембранни резервоари с вместимост от 12 до 24 л. Ако в населеното място има прекъсвания на електрозахранването, тогава се препоръчва да се инсталира хидроакумулатор с обем 250 и повече литра, за да може да се изпомпва и известно време да се съхранява резервен запас от вода.

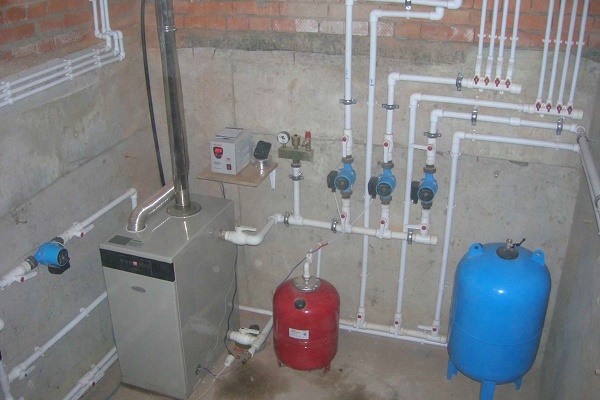

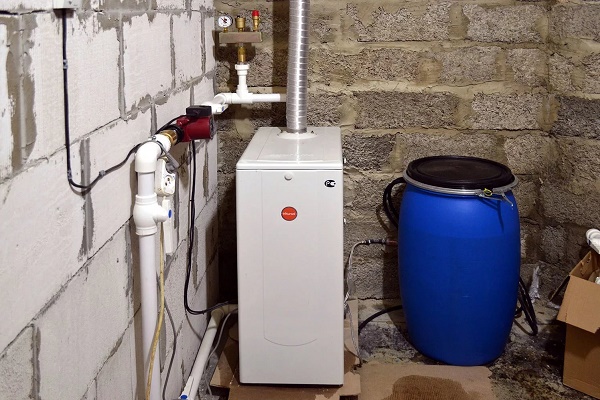

Хидроакумулаторите се разполагат в камери под земята, в мазета, в помощни помещения, в които температурата не пада под нулата.

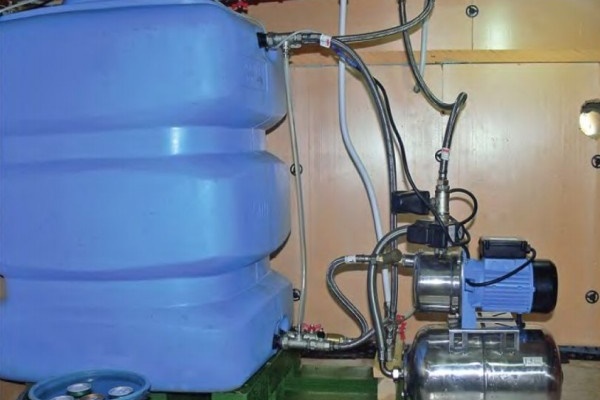

В система с акумулиращ безнапорен резервоар процесът на водоснабдяване се автоматизира с помощта на поплавков клапан и сензор за включване и изключване.

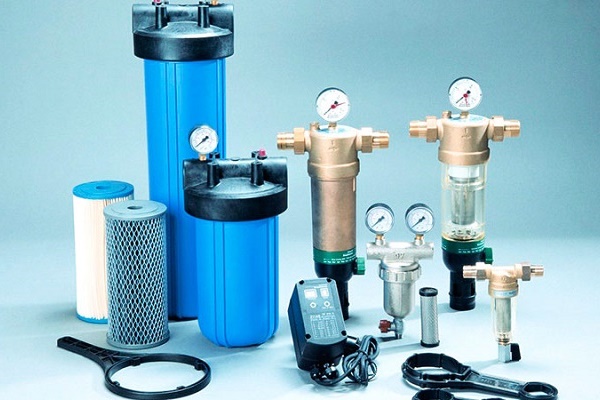

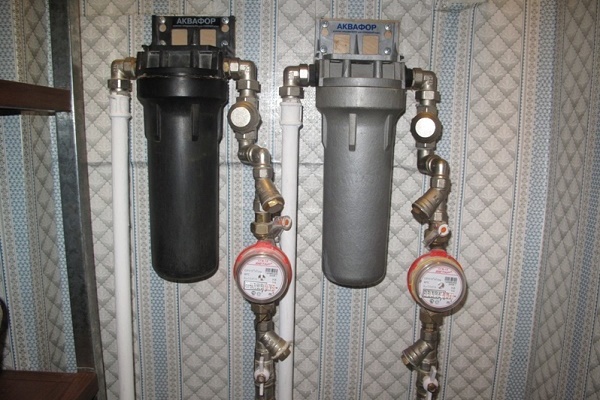

Пречистване на водопроводната вода от примеси

Начинът на пречистване на водопроводна вода се избира според резултатите от нейния анализ. След като ги анализирате и определите най-належащите проблеми, се дава предпочитание на едно или друго устройство.

Например, ако е необходимо пречистване от ръжда, тогава за целта се прилага филтрация чрез специални сменяеми касети за филтри. Обезжелезителите също премахват мириса на сероводород и манган.

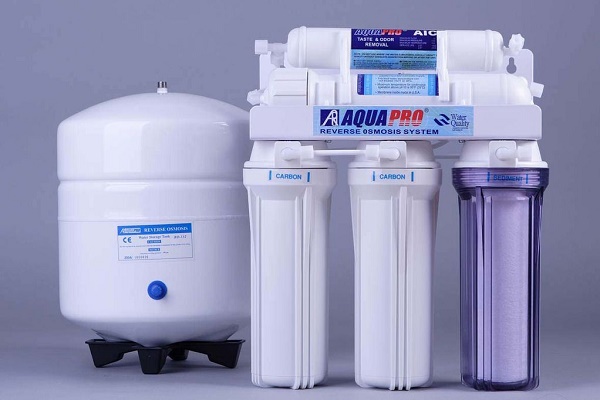

С премахването на флуор от водата може да се справи филтър с обратна осмоза, който се използва за приготвяне на питейна вода в кухнята.

За по-щателно пречистване може да се приложи специална станция за водоподготовка. Ако е необходимо да се намали твърдостта, се използват омекотителни филтри. При използване на кладенчова вода се препоръчва да се приложи ултравиолетов обеззаразител.

Типове помпено оборудване и особености при избора

За автономно водоснабдяване могат да се използват помпи от различни видове: потопяеми, вихрови, конзолни, конзолни моноблочни, както и комплектовани помпени станции.

При избора на водоподемно оборудване се вземат предвид:

• Дебит на източника. Той трябва да надвишава потреблението на вода в дома.
• Тип на водохващащото съоръжение и дълбочина на водоносния хоризонт. За изпомпване от източници с дълбочина до 8 m се използват повърхностни центробежни помпи. Те се разполагат в сутеренни или отделни помещения на частни къщи, в подземни камери или шахтови кладенци. Изпомпването на вода от големи дълбочини се осъществява чрез мощни потопяеми помпи.
• Необходим напор в системата. Напорът на помпената инсталация се определя, като се сумират величините (в метри): височина на повдигане от нивото (динамично) на водата в кладенеца до най-високо разположения санитарен уред, загуби на напор при достигане на най-високата точка, необходим напор в тази точка.
• Предполагаем разход на вода. Изчислява се въз основа на броя на санитарните точки и броя на живеещите. Този показател оказва влияние върху избора на производителност на оборудването.

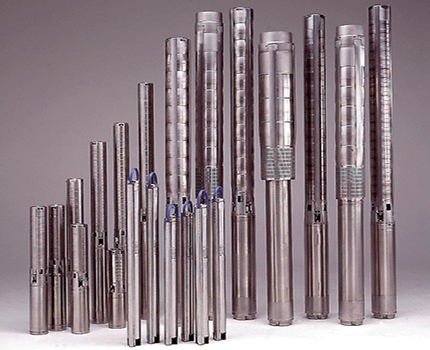

Предвидени са модели потопяеми помпи за монтаж както в дълбоки, така и в плитки кладенци и сондажи. Те биват различна мощност и диаметър. Повърхностните помпи се характеризират с по-малък напор, поради което се използват за плитки източници – кладенци и извори.

Такива устройства производителят често оборудва с напорни резервоари и автоматика, след което ги реализира като готови помпени станции.

Устройствата за сондажи се произвеждат под формата на дълъг, тесен цилиндър, който свободно може да се спусне в нея. Кладенчовите агрегати са по-габаритни.

Желателно е всяко помпено оборудване да бъде оборудвано със защита от работа без вода – това ще предотврати прегряването и повредата му в случай на намаляване на нивото в източника или повреда на тръбопровода.

Отделно трябва да се спомене за ежектор – уред, който улеснява работата на помпата при извличане на вода от голяма дълбочина и/или увеличава налягането. Той се монтира вътре или извън помпата, позволява да се увеличи нейната мощност и да се изразходва по-малко енергия за изпомпване на вода.

Изборът на помпен агрегат основно се ориентира по нивото на водното огледало в източника и типа на водозахватното съоръжение. За прехвърляне на вода от кладенци се използват повърхностни помпи, а за извличане от сондаж – потопяеми.

Устройства за контрол и регулиране

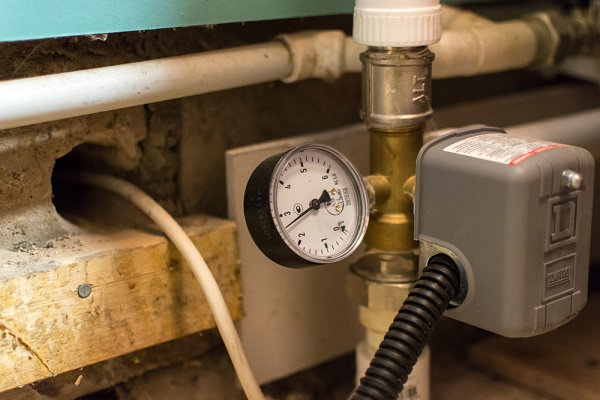

Манометърът се използва за контрол на водното налягане. Той трябва да бъде точен, тъй като дори малко разминаване на показанията ще доведе до неправилна настройка на оборудването. Могат да се използват уреди, предназначени за монтаж в автомобил.

За изключване и пускане на устройството отговаря релето за налягане. Освен това то ефективно предпазва системата от образуване на излишно налягане, регулира честотата на включване на помпата и увеличава нейния експлоатационен живот.

При първото свързване на релето, най-вероятно няма да се налага да го регулирате, тъй като то вече има фабрични настройки. Но при най-малки отклонения в работата на оборудването, релето трябва да се провери и настрои едно от първите.

Без измервателни и регулиращи устройства, като реле за налягане и манометър, е невъзможно да се контролира работата на автономна система за водоснабдяване.

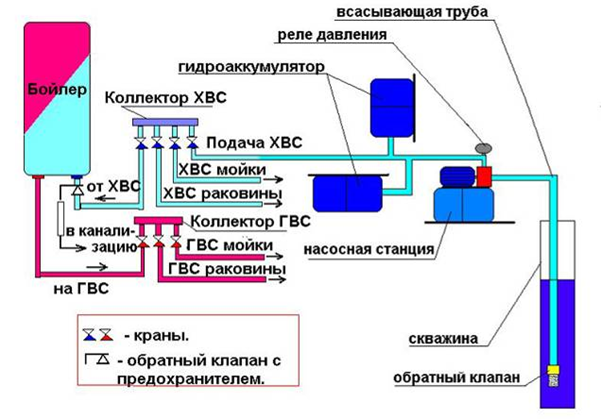

Последователност и схема на монтаж на водопроводната мрежа

Както и всички работи с инженерни системи, устройството на водоснабдяването на частна къща трябва да се изпълнява в определена последователност.

След като оборудвате първо източника на вода, се извършва монтаж:

• външен и вътрешен тръбопровод;
• помпено и допълнително оборудване;
• филтри за пречистване на вода;
• разпределителен колектор;
• водогреен уред.

Последният етап е свързването на санитарните уреди.

Стъпка 1. Инсталиране на помпеното оборудване

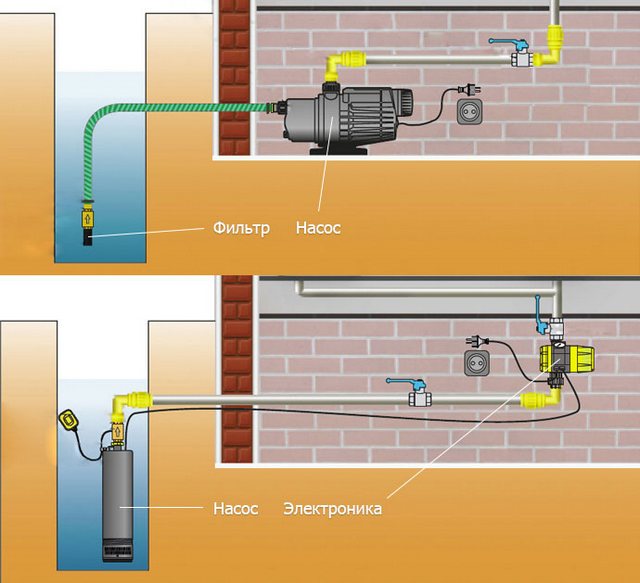

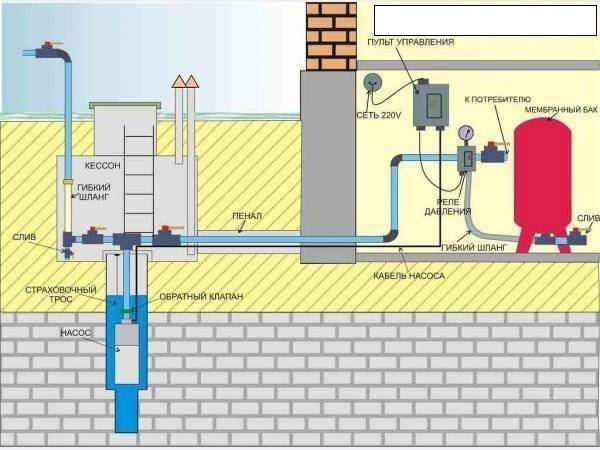

Методът на монтаж на системи за водоснабдяване с потопяема и повърхностна помпа се различава малко. Повърхностните центробежни помпи (помпени станции) се разполагат в изолирано външно помещение или в мазето на къщата, шахта и т.н.

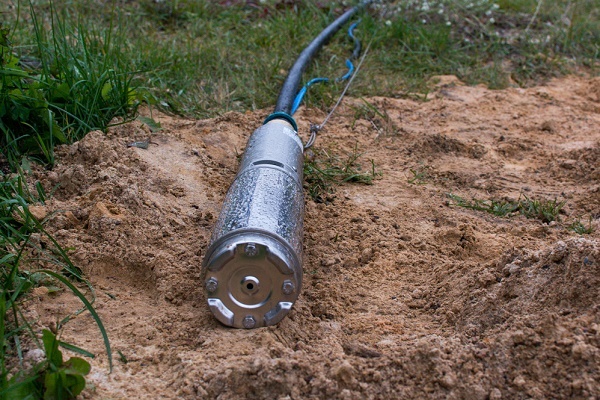

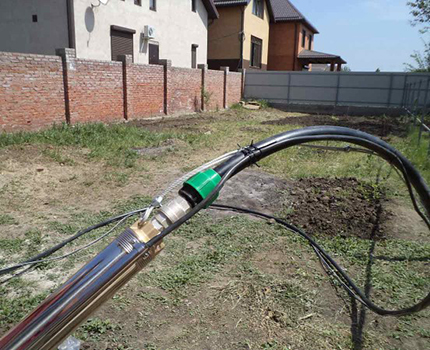

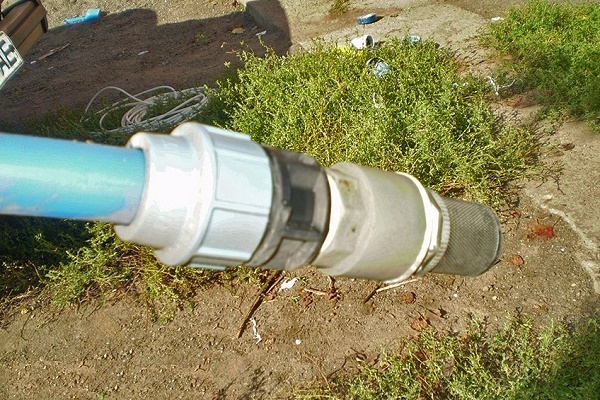

Потопяемата помпа се свързва към маркуч и захранващ кабел, спуска се във водата и се окачва на найлоново въже, което обикновено е включено в комплектацията на агрегата.

Инсталирането на потопяемата помпа се извършва в следната последователност:

1. Преди да спуснете помпата, се измерват маркучът и кабелът. Те се свързват помежду си с пластмасови скоби на всеки 4 м и се свързват към помпата.
2. Като се държи за въжето (не трябва да се държи помпата за маркуча или кабела), помпата се спуска на предварително определена дълбочина и се фиксира надеждно. Допустимото разстояние до дъното се посочва от производителя на модела.

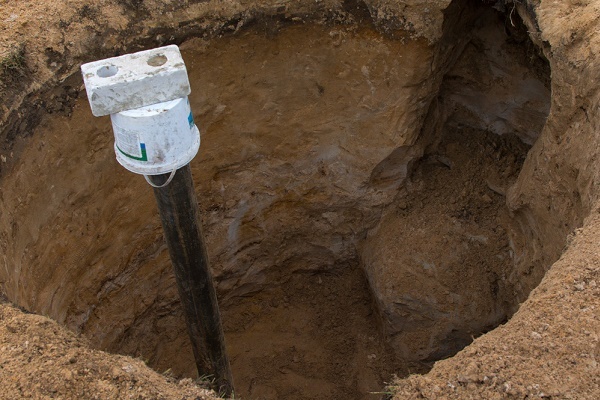

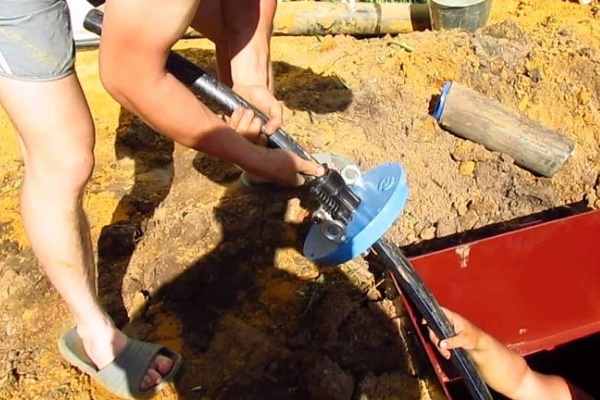

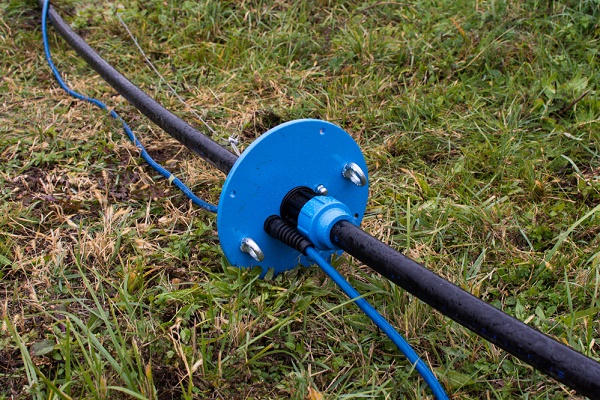

3. Върху обсадната тръба се закрепва оглавникът. Маркучът и електрическият кабел се извеждат през централния отвор, завързва се въже. Накрая се затягат болтовете, уплътнявайки конструкцията.

Следващата стъпка е полагането и монтажът на подвеждащата тръба.

Ако кладенецът не е много дълбок, капроновото въже, което държи помпата, се завързва за гумен пакет, закрепен на оглавника. То ще гаси вибрациите на помпата.

Стъпка 2. Монтаж на външния тръбопровод

За полагане на външната водопроводна мрежа най-често се използват полиетиленови – ПЕ (или ПНД), металопластикови тръби. Последните са по-здрави, но се огъват по-трудно. Много по-рядко се прилагат стоманени без цинково покритие или поцинковани, с антикорозионна обработка.

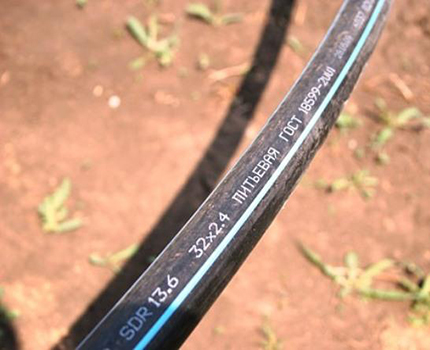

Качествената ПНД тръба трябва да има маркировка, тя не трябва да има чужди петна и ивици, неприятна химическа миризма.

Тръбопроводът трябва да се полага половин метър под нивото на замръзване. При по-плитко полагане се използва изолация. Тръбите се свързват с цангови фитинги без фум-лента и други уплътнители.

Монтажът на тръбата се извършва по следния начин:

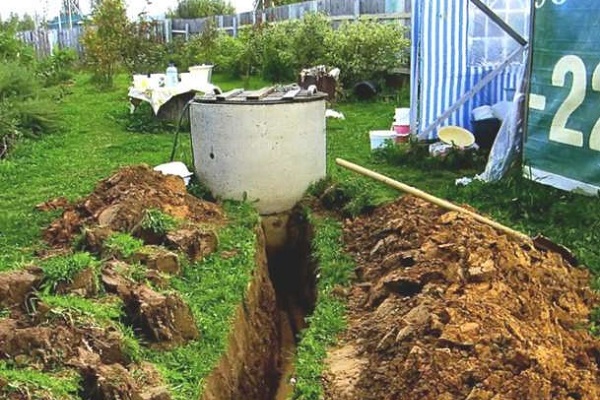

1. Изкопава се не широка траншея на дълбочина на замръзване плюс половин метър;
2. На дъното се прави възглавница от уплътнен кариерен или речен пясък;
3. Изравнява се дъното с наклон 2-3 см на всеки метър;
4. Изолира се участъкът на водопровода, положен над дълбочината на сезонното замръзване до входа в основата на къщата;
5. Полага се тръбата и се засипва с чист пясък без глинести включения.

При полагане на тръби е по-добре да се избягват съединения и да не се използват фитинги, в противен случай ремонтопригодността на целия тръбопровод се влошава. Ако все пак е необходимо да се направи отклонение под земята, по-добре е да се използват фитинги за заваряване. В резултат се получава запоено монолитно съединение без резба.

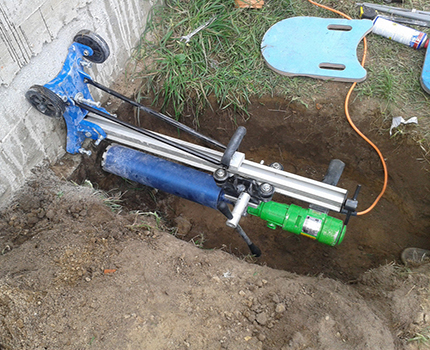

По-добре е входът на тръбата в основата на къщата да се извърши през тръба с по-голям диаметър, така наречената гилза. Това ще улесни ремонта на магистралата при необходимост, а понякога, ако тръбата не е много дълга, ще позволи да се извади без изкопаване на траншеята.

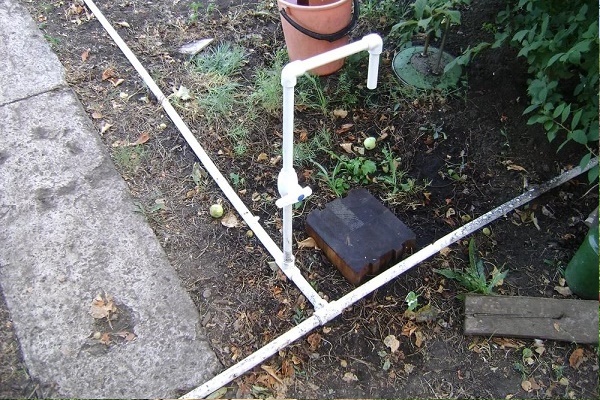

Допуска се и устройство на летен водопровод за поливане, осигуряване на помещения, предназначени за лятно ползване. Такъв тръбопровод понякога се полага по повърхността на земята.

Ако лятната система за подаване на вода се задълбочава, се предвижда възможност за източване за консервация през студения период на годината. За целта се прави стандартен наклон към източника на водовземане.

Някои видове тръби трябва да се крият от слънчевите лъчи и въздействието на отрицателни температури. Затова дори за временна лятна експлоатация водопроводът, изработен от тях, е по-добре да се положи под земята.

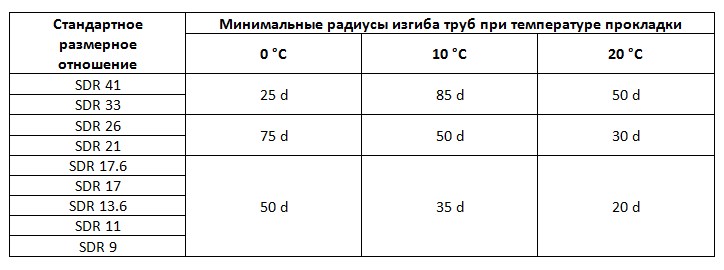

При полагането на тръби ПНД се вземат предвид минимално допустимите радиуси на огъване. Те зависят от показателя SDR (съотношение на диаметъра на тръбата към дебелината на стената). В противен случай на мястото на огъване радиусът на тръбата силно ще намалее, поради което ще се повиши налягането на този участък и натоварването на помпата (+)

Стъпка 3. Инсталиране на вътрешния участък от водопровода

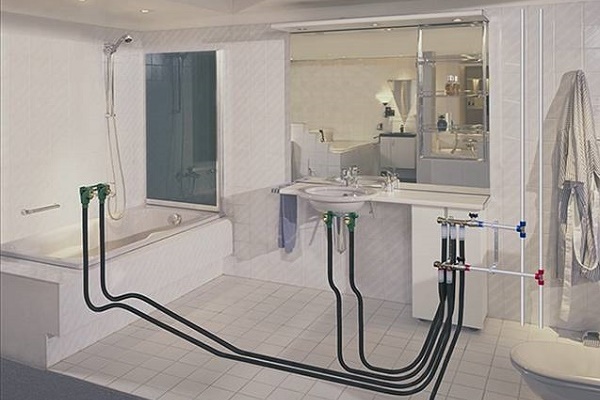

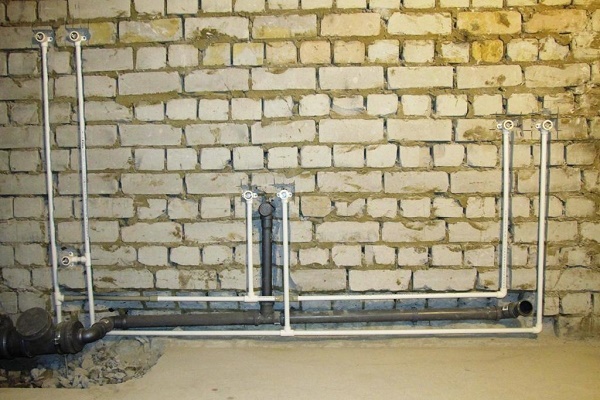

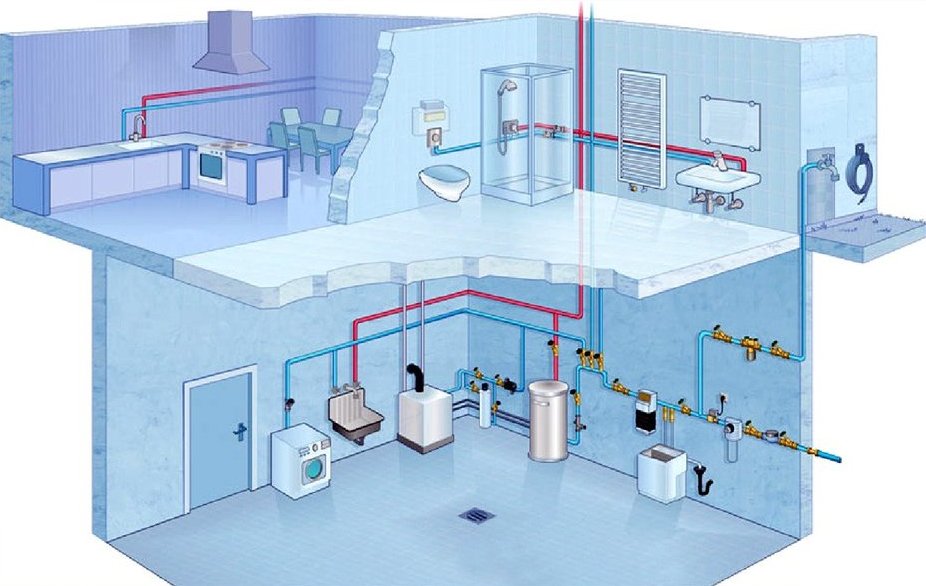

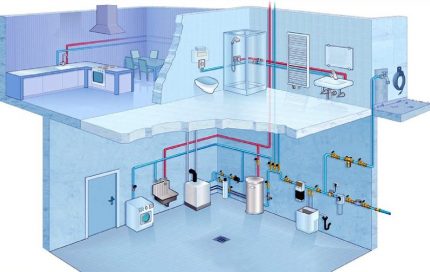

Схемата и монтажът на вътрешната водопроводна мрежа за различните жилища могат да се различават значително. Въз основа на индивидуалното разпределение и зониране на дома, неговата етажност и брой санитарна техника се съставя индивидуална схема за водоснабдяване на частен дом.

Като цяло, последователността на действията може да се опише по следния начин:

1. По предварително нанесената маркировка се закрепват конзоли за фиксиране на тръбите. Ако се предвижда скрит монтаж, предварително се жлебят стените, а след това се монтира крепежът.
2. На входа на тръбата в сградата се монтира сферичен кран.

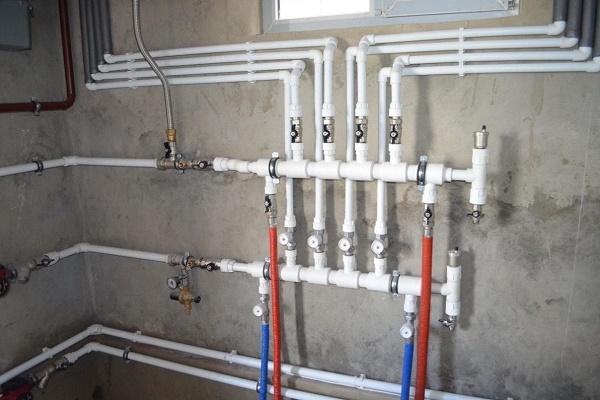

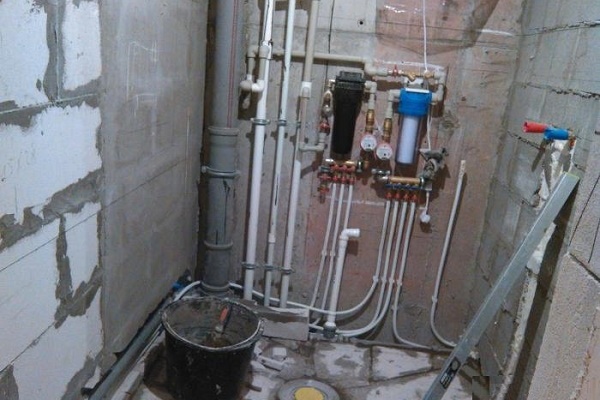

3. Монтира се колектор, към него се свързват тръбите, като се разделят на няколко контура.
4. Металопластмасовите тръби се свързват с прес фитинги, полиетиленовите и полипропиленовите — чрез заваряване.

Преди да се зазидат жлебовете, се проверява работоспособността на системата. Преглежда се качеството на съединенията на тръбите, оценява се работата на помпата и регулиращата автоматика.

Разделянето на няколко контура оптимизира налягането, по този начин, при използване на един санитарен уред, налягането на другите участъци няма да падне

Изводи и полезно видео по темата

Важни нюанси при устройството на водоснабдяване в дома. Съвети на експерт:

Поетапна технология за полагане на външен тръбопровод на участъка от основата на къщата до кладенеца:

Преглед на елементите на системата за автономно водоснабдяване, видове помпи и схеми на свързване:

При проектиране на система за водоснабдяване трябва да се има предвид, че колкото по-сложна е тя, толкова по-удобна е за използване. За сметка на това простата система е по-надеждна, по-рядко се поврежда и е достъпна за самостоятелен ремонт.

Затова, когато съставяте схема, е важно да не преценявате силите си и да определите най-важните функции, които трябва да изпълнява водоснабдителната система.
