Отопление на водопровод: най-добрите варианти за отопление + анализ на техническите особености

През зимното време, поради рязкото спадане на температурата на въздуха и замръзването на почвата, във външните клонове на водоснабдителната система могат да се образуват ледени тапи. За да не се случи това, е необходимо да се организира отопление на водопровода, като се използва една или няколко ефективни технологии.

В представената от нас статия са описани всички методи, които изключват образуването на лед в тръбите на водоснабдяването. Ще разкажем как правилно да се поддържа работоспособността на комуникациите в студовете и да се предотврати повреда на оборудването. Самостоятелните майстори ще намерят у нас инструкции за устройство на системи за топлоизолация и отопление.

Варианти за топлоизолация на водопровода

Проблемът с топлоизолацията и нагряването на тръбите възникна поради сезонната промяна на температурата и, като следствие, появата на замръзващ горен слой на почвата.

През зимния период дълбочината на замръзване достига средно 0,8-1,8 м, а в най-крайните северни точки на Русия – до 3,5 м.

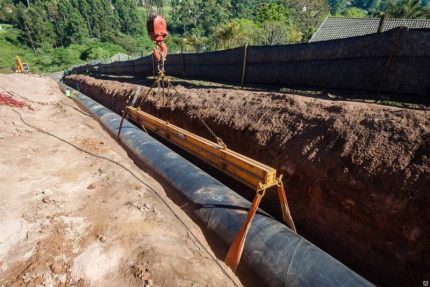

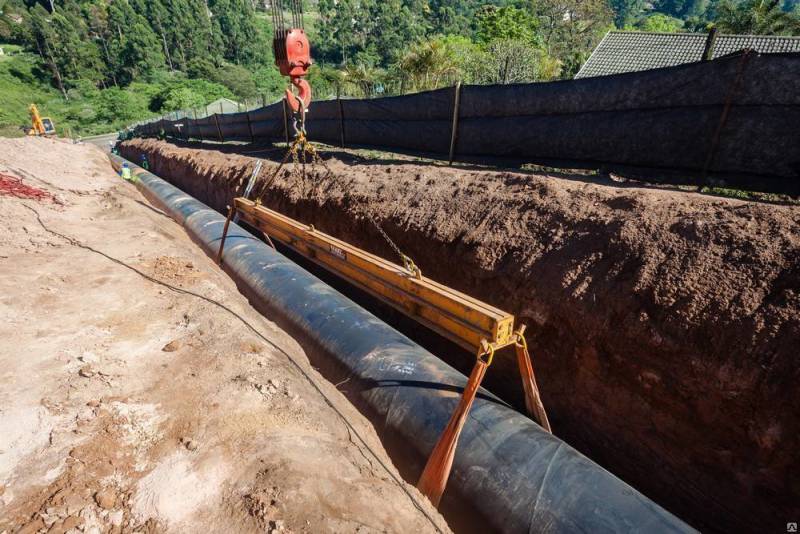

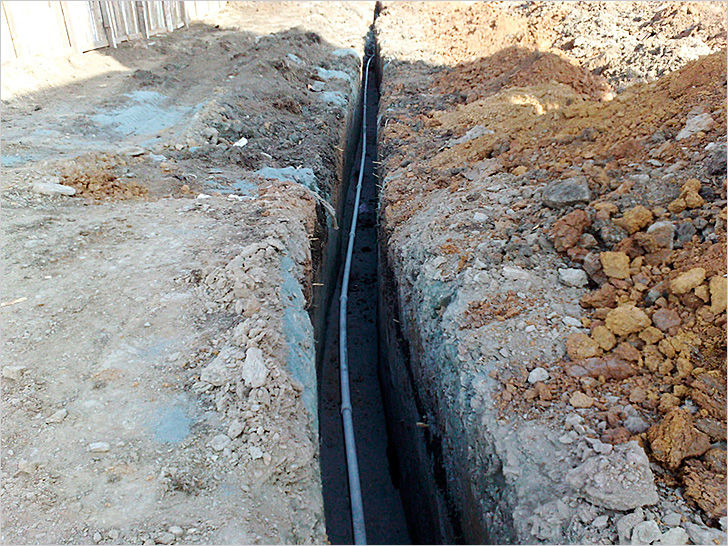

Да се копаят дълбоки, но тесни изкопи за полагане на водопроводни тръби е изключително нерационално. Ако настъпи пробив, ремонтните работи ще бъдат сложни и трудоемки.

Заедно с копаенето на канавки на голяма дълбочина ще трябва да се обустрои оглавник – да се инсталира кесон, където обикновено се разполага помпено оборудване. Това са скъпи и нерационални дейности, за чието изпълнение трябва да се привлече специализирана техника.

За да се спестят финанси, да се направи обслужването на водопровода по-лесно, той се полага на малка дълбочина, като се използват различни средства за топлоизолация – от топлоизолационен материал до нагревателен кабел.

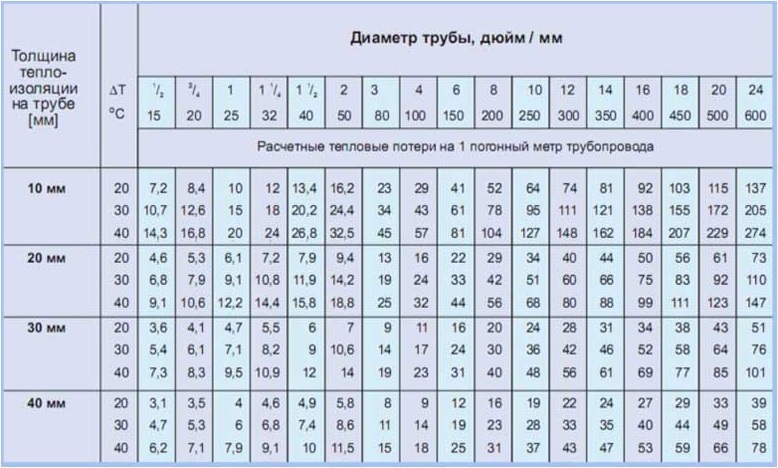

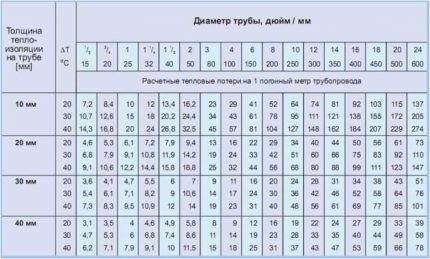

Таблица на топлинните загуби. Дебелината на топлоизолационния материал зависи от диаметъра на тръбата. Съответно, топлинните загуби се изчисляват, като се вземат предвид и двата параметъра.

Често методът за отопление на подземния водопровод се избира въз основа на условията на монтаж и съображения за икономия. Понякога е по-изгодно да се комбинират две различни технологии. Например, монтират кабел по цялата дължина на тръбата, включително края, спуснат в кладенеца, а отгоре частта, намираща се в почвата, се изолира с обвивка от пенополистирол.

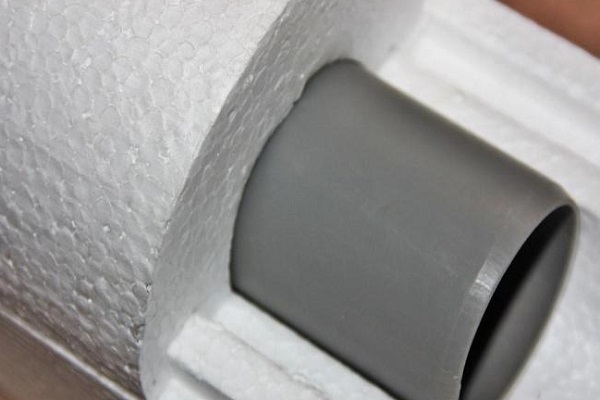

Метод #1 — използване на изолационен материал

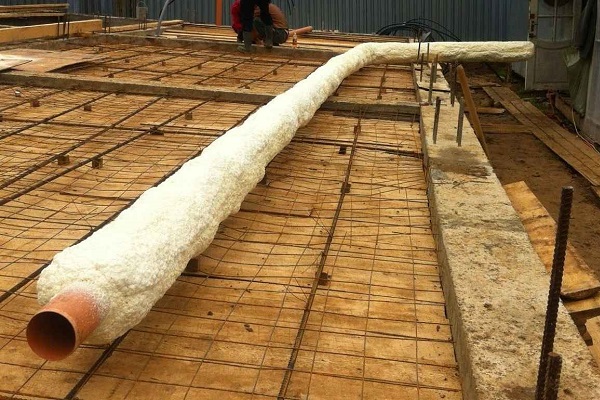

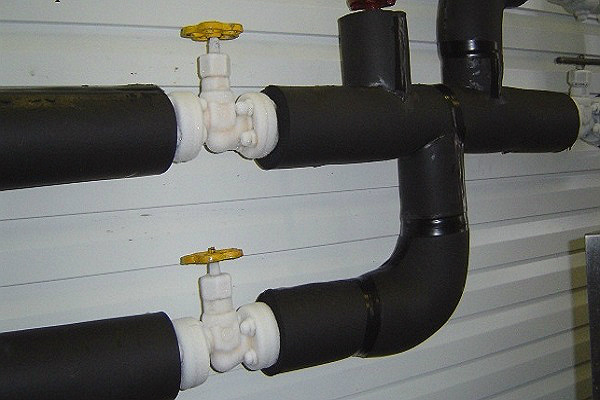

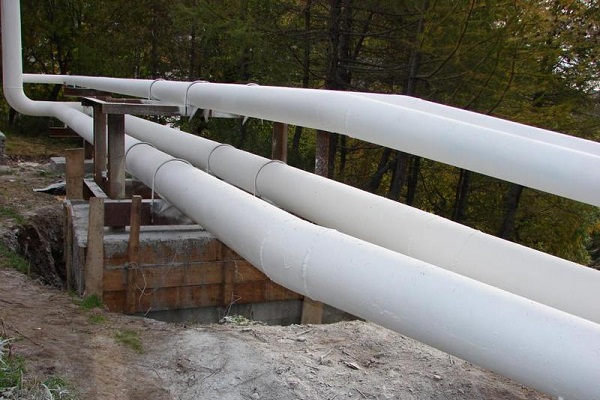

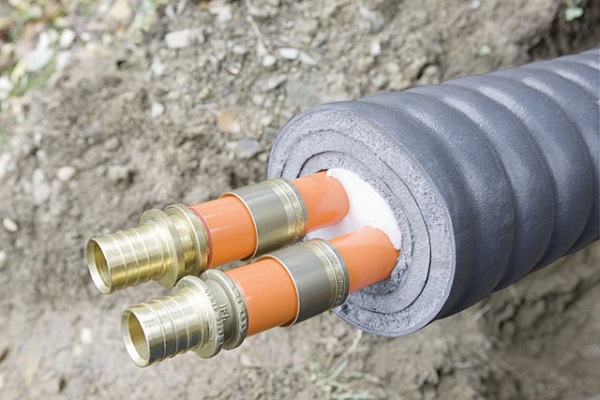

Традиционният и най-търсен начин за отопление на заровени в земята тръби, както и на «въздушни» водопроводи, е механичната изолация, която се извършва с помощта на специални материали.

Обвивката се избира, въз основа на условията на конкретния регион и частните особености на геоложката обстановка, например агресивността на почвите или наличието на високи подпочвени води.

Съществуват редица изисквания, предявявани към материалите. Те трябва да притежават такива качества като:

• ниска топлопроводимост – гаранция за енергийна ефективност и икономия;
• износоустойчивост, дълъг срок на експлоатация без загуба на основните качества;
• устойчивост на органични и химични вещества, както и на почвени микроорганизми и бактерии;
• липса на деформация при висока влажност и ниски температури.

Обикновено производителите придружават изделията с списък на технически характеристики, които трябва да се вземат предвид при избора на алтернативни варианти. Има случаи, когато обвивка от екструдиран пенополистирол е много по-рационална за използване, отколкото скъпите полиуретанови пръскачки.

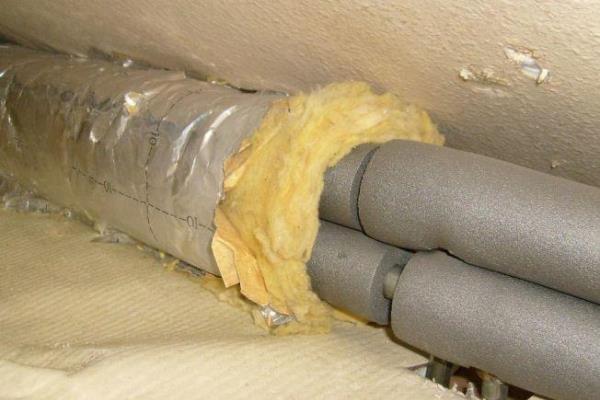

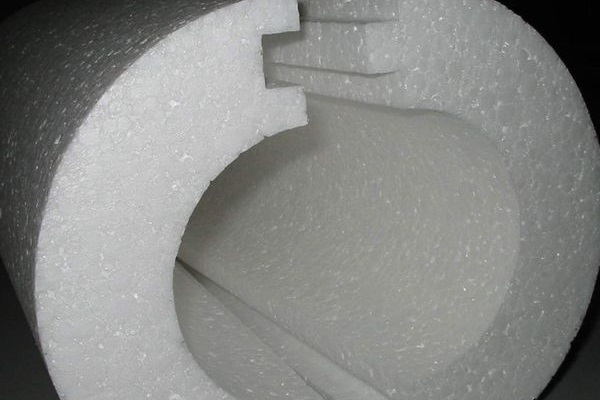

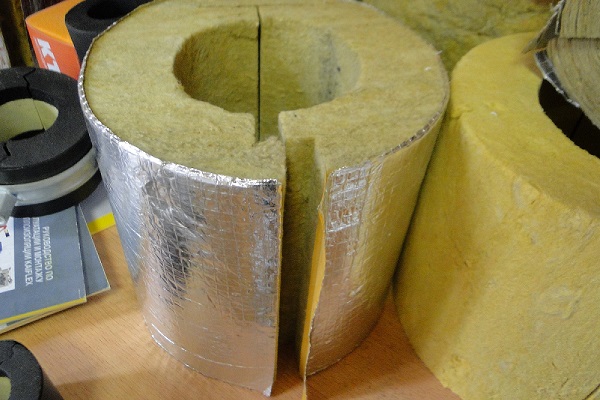

Популярни изолации:

Всички изброени материали са актуални, могат лесно да се намерят в продажба. Предпочитание трябва да се дава на изолация с ниска топлопроводимост, висока здравина.

Монтира се по-лесно тази, която не изисква допълнителни инструменти, има леко тегло и малък обем, добре се обработва.

Метод #2 — топлоизолация с въздух

Този метод се използва в комуналната сфера и промишлеността, устройството на защитна въздушна възглавница във вилата е свързано с трудности. Технологията се състои в подаване на топъл въздух в канал, в който се намира водопроводът. Отгоре тръбата се покрива с всякакъв вид топлоизолация.

Методът е рационален за големи промишлени обекти, където могат да се изкопаят обемни окопи под тръбите и да се подава нагрят въздух с помощта на специално оборудване.

Тази технология има варианти. Например, ако диаметърът на тръбата е малък, тя се поставя в аналогично изделие, но с по-голям диаметър. Такова разположение не позволява на водопровода да контактува директно с почвата, а следователно и да се охлажда. Освен това между стените се създава малко пространство, по което циркулира нагрят въздух.

Недостатък на метода – невъзможност за прилагане за водопровод, положен над земята. Той е актуален само за комуникации, разположени в земята, за предпочитане под нивото на замръзване.

Метод #3 — повишено налягане

Съществуват нормативи, определящи стойността на налягането в мрежите при различни видове устройство на водопровода. Например, за многоетажни сгради оптималните параметри са 4-4,5 бара, докато в частните къщи те могат да бъдат по-големи или по-малки.

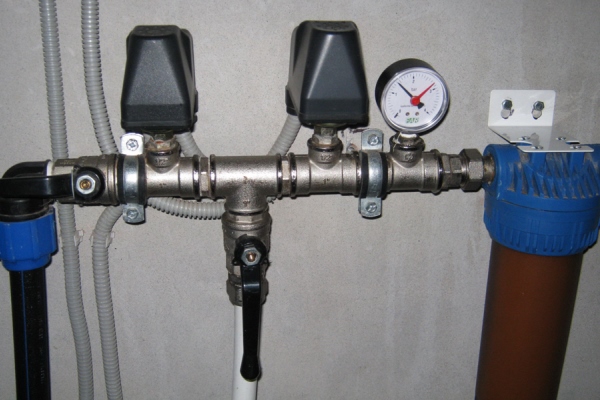

Обикновено оборудването на помпена станция, подаваща вода от кладенец, е проектирано за 1,5-2,7 бара. Настройката на релето за налягане в заводски условия е 2,8-3 бара.

Максималното работно налягане за водоснабдителните системи на частни домове се приема за 6,5-7 бара, но такива стойности се срещат рядко, по-често те не достигат 3 бара. За да се предпази водопроводът от замръзване, налягането в системата се повишава, например, от 3 на 5 бара.

Основното условие е монтирането на специално оборудване, тъй като не всяко може да издържи на такъв напор.

По-често повишаването на налягането се използва от комуналните служби, собствениците на вили го прилагат изключително рядко. Ако здравината на системата позволява, за зимния сезон помпата се изключва, а налягането се повишава до 5 бара.

Метод #4 — нагряване с използване на електрическа енергия

Монтирането на нагревателен кабел се счита за най-ефективния метод от всички активни. Принципът на отопление е прост: електрическият ток преминава през проводник, монтиран вътре или отвън на тръбата, и повишава нейната температура чрез преобразуване на електрическата енергия в топлинна.

Електрическият ток трябва да отделя количество топлина, необходимо за поддържане на температура над 0°, за да не започне водата, която е в течна фаза, да кристализира и да се превръща в лед.

Към нагревателния кабел се предявяват специални изисквания. Той трябва да бъде максимално защитен от въздействието на външни механични дразнители, влага. Обвивката трябва да бъде здрава, без пробиви и дефекти.

Нека разгледаме два типа кабели, които активно се използват за отопление на тръби, подаващи вода в частни домове.

Вариант 1 – кабел с резистивно действие

Предимството на изделието е специално подбрана сплав от метали с високо съпротивление, което предизвиква голямо количество отделяна топлина. От двата вида кабели – едножилен и двужилен – по-практичен е вторият вариант.

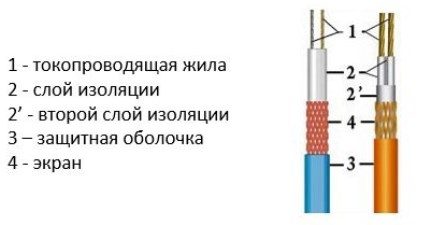

Едножилният изисква затваряне на електрическата верига. Това означава, че при монтажа двата края трябва да бъдат изведени към източника на захранване. С двужилния е по-лесно: първият край се свързва към източника на електричество, а вторият се „затваря“, като се постави контактна муфа върху него.

Две жили изпълняват различни функции: едната служи като източник на топлина, нагряващ водопровода, а втората осигурява проводимост. Но при някои кабели и двете жили са нагревателни.

Проводниците са защитени с полимерна обвивка, често многослойна. Освен това, отгоре ги покрива заземяващ екран, а от външната страна – здрава термоустойчива изолация от ПВХ.

Защо избират резистивен кабел? Той притежава високо топлоотдаване, с прости думи, силно се нагрява и предава топлина на водопроводната тръба. Може да се фиксира по цялата дължина на трасето, да се увие около съединителните възли и фланци.

Ако тръбопроводът има сложна конструкция с множество профилни части, кабелът трябва да се вземе приблизително 2-3 пъти по-дълъг, за да стигне за намотката.

Допълнителните предимства на резистивния вариант са достъпната цена и простотата на монтажа. Всички операции по подготовка и инсталиране могат да се извършат самостоятелно.

Към недостатъците се отнася закупуването на допълнително оборудване: автомати, датчици, блокове за контрол. Счита се, че крайната втулка трябва да бъде фабрична – за гарантиране на безопасността и правилната работа на нагревателя.

Вариант 2 – саморегулиращ се нагревателен кабел

Принципът на действие и конструкцията на кабела коренно се различават от първия вариант. Саморегулиращите се системи се считат за по-икономични и удобни за инсталиране.

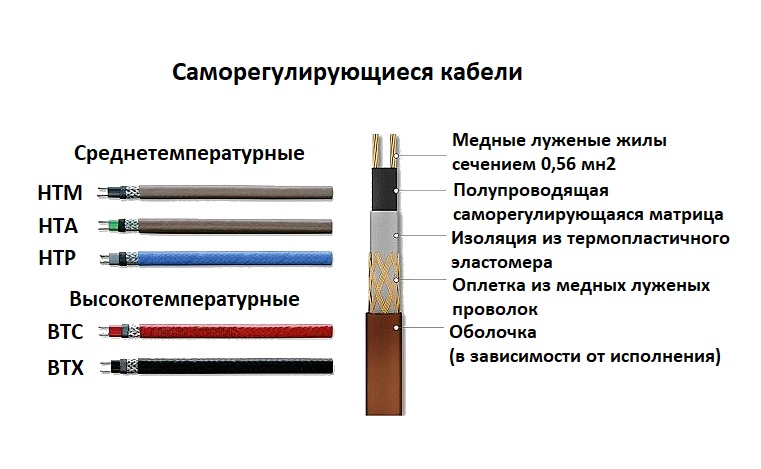

Строеж на кабела:

Между две токопроводящи жила е разположена матрица на полупроводници, чието основно предназначение е да произвежда топлина. Количеството топлина зависи от околната температура.

От гледна точка на енергопотреблението този вид кабел изглежда идеален. Веднага щом температурата на въздуха или тръбата спадне, той повишава консумацията на електроенергия и отделя повече топлина, а при повишаване на температурата токопроводимостта рязко пада.

Ефективността се повишава още и чрез нагряване на отделни участъци от водопровода. Ако самрегът е положен на улицата и вътре в неотопляеми помещения, то «уличните», по-студени участъци, той ще нагрява по-силно. Колкото по-уязвима е отопляемата зона, толкова повече топлина отделя кабелът.

Предимства на саморегулиращите се системи:

• икономия на електроенергия;
• ефективност на нагряване;
• разпределение по «зони»;
• удобна дължина.

За разлика от резистивния кабел, който се продава в готов вид и има определена дължина, самрегът може да се нареже, както е удобно. Обикновено на обвивката са посочени местата за рязане, интервалът между които е 20 или 50 см.

Недостатък също има – отоплението на дълги участъци излиза доста скъпо. Ако маломощен кабел може да се купи на цена 0,60-0,75 €/м, то цената на качествен и мощен достига 3 €/м и повече.

Препоръки и монтажни инструкции

Да се затвори водопроводът с топлоизолация не е толкова трудно, колкото да се свържат нагревателните кабели, затова ще разгледаме техническите нюанси на монтажа, отнасящи се именно до електрооборудването.

Външен монтаж на нагревателен кабел

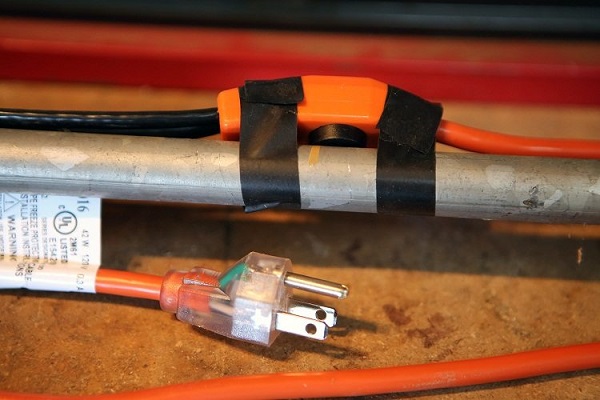

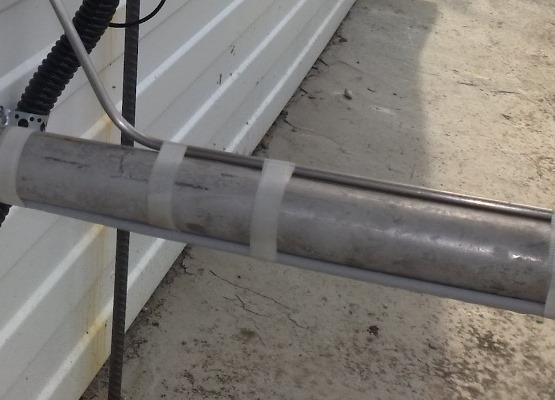

Закрепването по външната повърхност на тръбата често се практикува, когато трябва да се отоплят открити участъци от водопровода, разположени в цокъла, мазето, кесона.

Проводникът може да се фиксира на тръбата по два начина:

• протегнат по повърхността по цялата дължина;

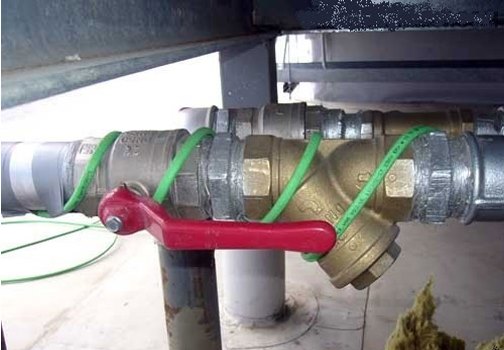

• намотан на спирала.

Първият вариант е по-икономичен и практичен, ако мощността на кабела стига за отопление на тръбата. На особено студени участъци може да се приложи вторият начин, но разходът на проводник ще се увеличи.

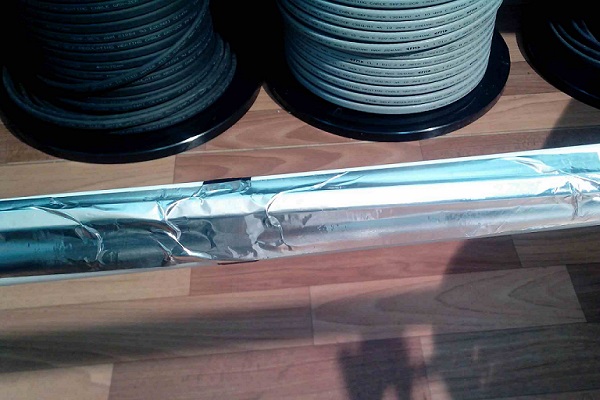

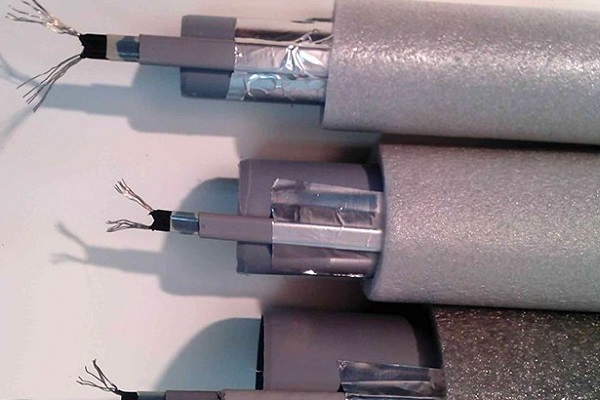

Закрепването става в следния ред:

Това е най-лесният за монтаж начин за закрепване на нагревателния кабел.

Препоръки за устройството:

1. За да се нагрее полипропиленова тръба на водопровод с диаметър до 32 мм, достатъчно е да се закрепи кабелът по дължина на едната страна – коя точно, няма значение. Въпреки това, ако се наложи да се изолира канализация, проводникът се фиксира изключително отдолу.
2. Ако съществува избор на изолация, трябва да се вземе по-дебела. Прегряването на саморегулиращия се кабел не го заплашва, но топлинните загуби значително ще намалеят. Колкото по-дебела е «шубата», толкова по-малко електроенергия ще консумира саморегулиращият се кабел, толкова по-голяма е икономията.
3. Алуминиевата самозалепваща лента е най-добрият материал за закрепване към тръбата. Акриловото лепило не се разрушава под въздействието на топлината, която равномерно се разпределя по цялата отопляема повърхност.
4. Слънчевите лъчи разрушават някои видове изолация и крепежни елементи, затова за открити участъци е по-добре да се подбират черни хомути и тиксо, което не реагира на ултравиолетово излъчване.

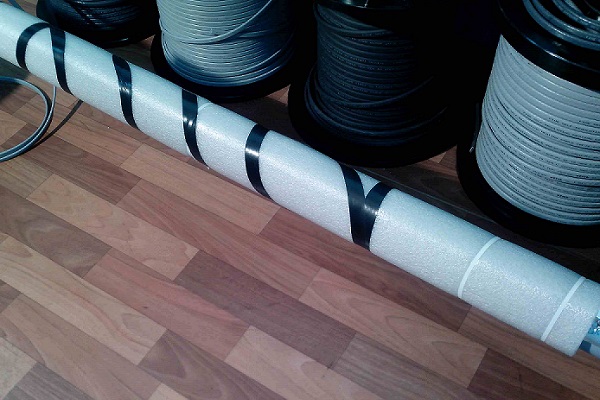

Ако кабелът се закрепи не по права линия, а спираловидно, то изолацията ще се извършва по същия принцип – поставяне на «шуба» и закрепване с хомути. Без изолация част от енергията ще се изразходва напразно за нагряване на въздуха.

Нюанси при свързване на саморегулиращ се кабел

Да се теглят проводници до тръбата от таблото не е целесъобразно, затова саморегулиращият се кабел се свързва към захранващ кабел, който от своя страна просто се включва в контакт при необходимост. За работа ще са необходими строителен сешоар, нож, комплект термосвиваеми тръбички за обтискане и гилзи за свързване на контактите.

Трябва да се помни, че електрическото оборудване във влажна среда става по-опасно, затова на херметичността трябва да се обърне особено внимание.

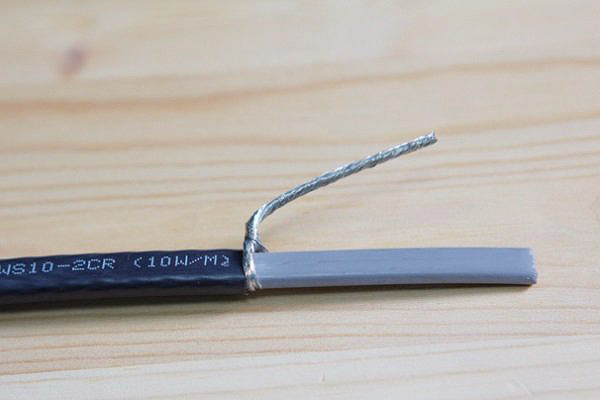

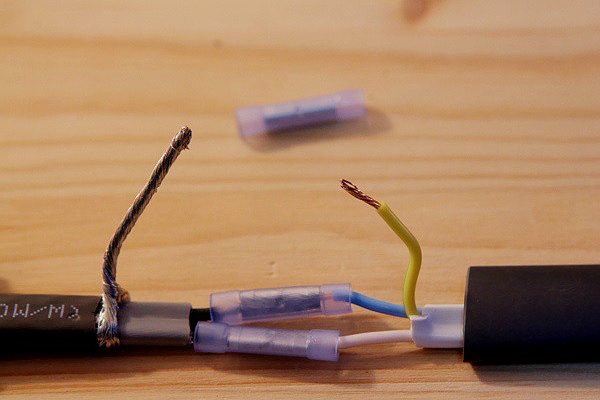

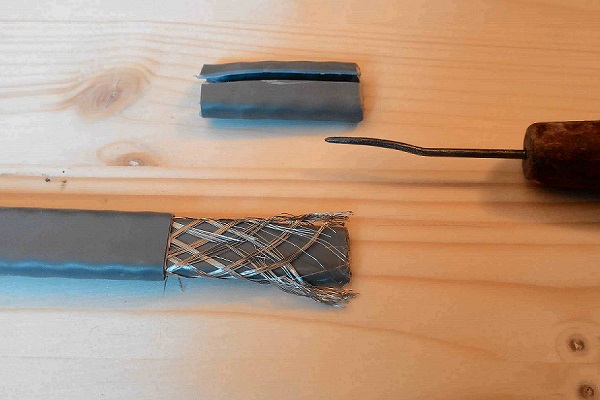

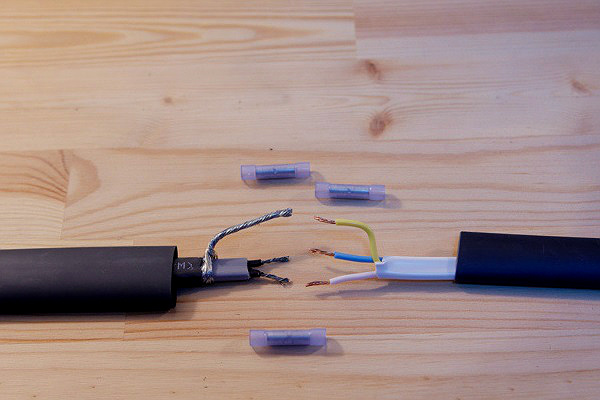

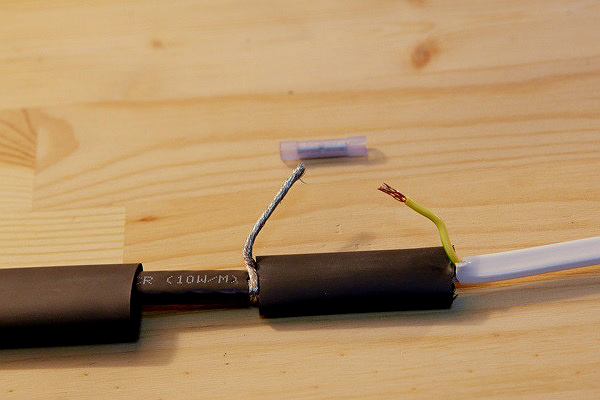

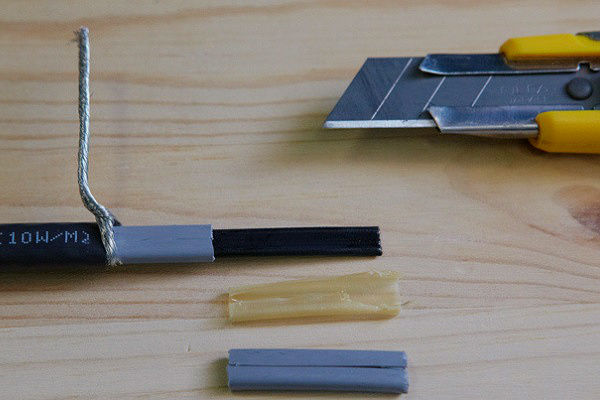

Фотоинструкция за свързване:

Както виждате, няма сложности при вътрешния монтаж на кабела, просто всички манипуляции трябва да се извършват много внимателно и последователно.

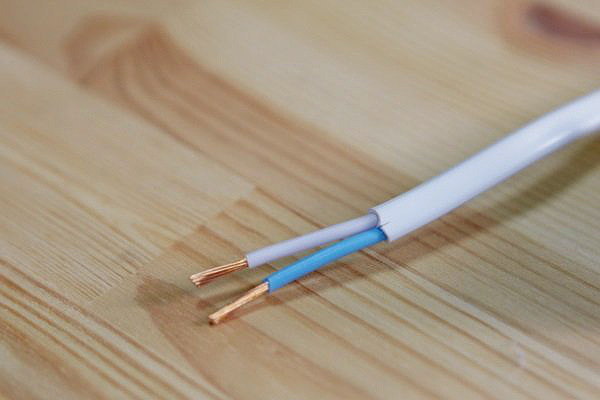

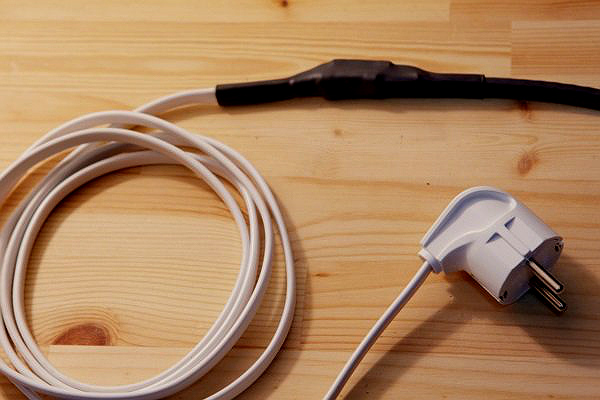

При избора на захранващ кабел е необходимо да се вземе предвид разположението на контакта. Ако той се намира близо до тръбата, може да се купи най-късото изделие, но по-често се налага да се закупи 4-5 метров шнур.

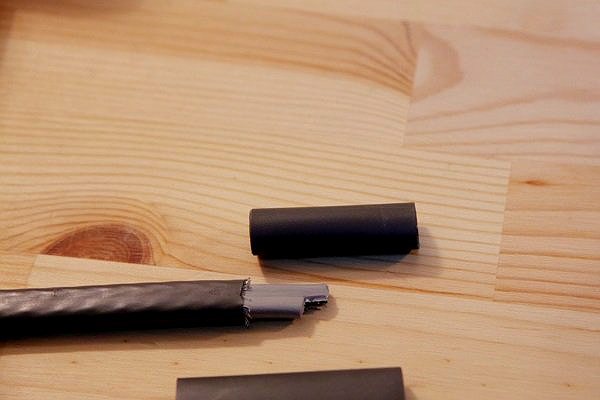

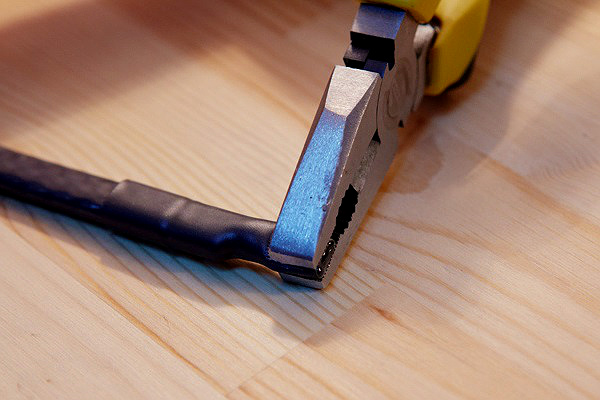

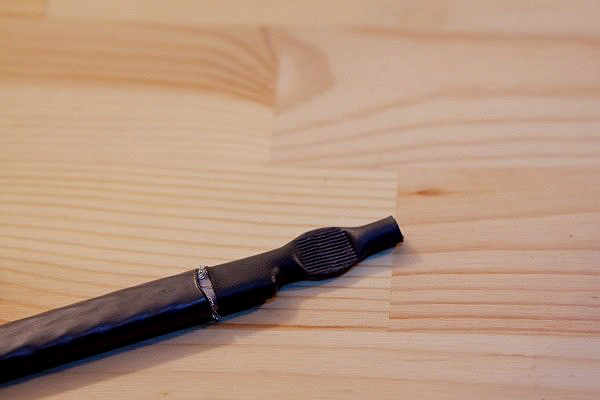

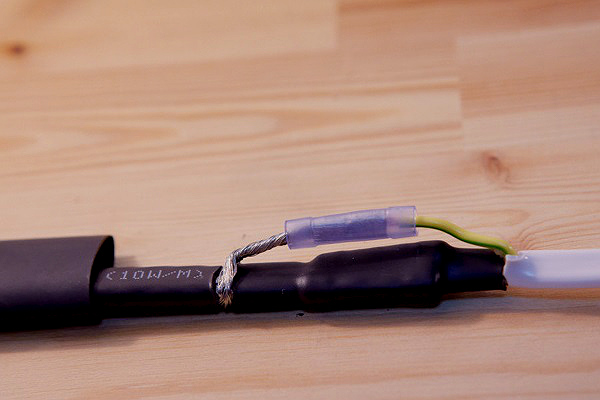

Остава да кримпваме края на саморегулиращия се кабел:

С херметично обработения край кабелът е напълно готов за експлоатация. За да не замръзва водопроводната тръба, остава да закрепим саморегулиращия се кабел по цялата дължина на магистралата, да го изолираме и да поставим щепсела в контакта.

В някои случаи монтажът на външен кабел се счита за неуспешен, например ако преминава през плочи на преграда или бетонни блокове на шахта. Тогава се прилага вътрешен монтаж.

Ако за външно отопление е по-добре да се използва изделие от плосък тип, то за вътрешното е подходящ специален кабел с кръгло сечение и особено надеждна хидроизолация.

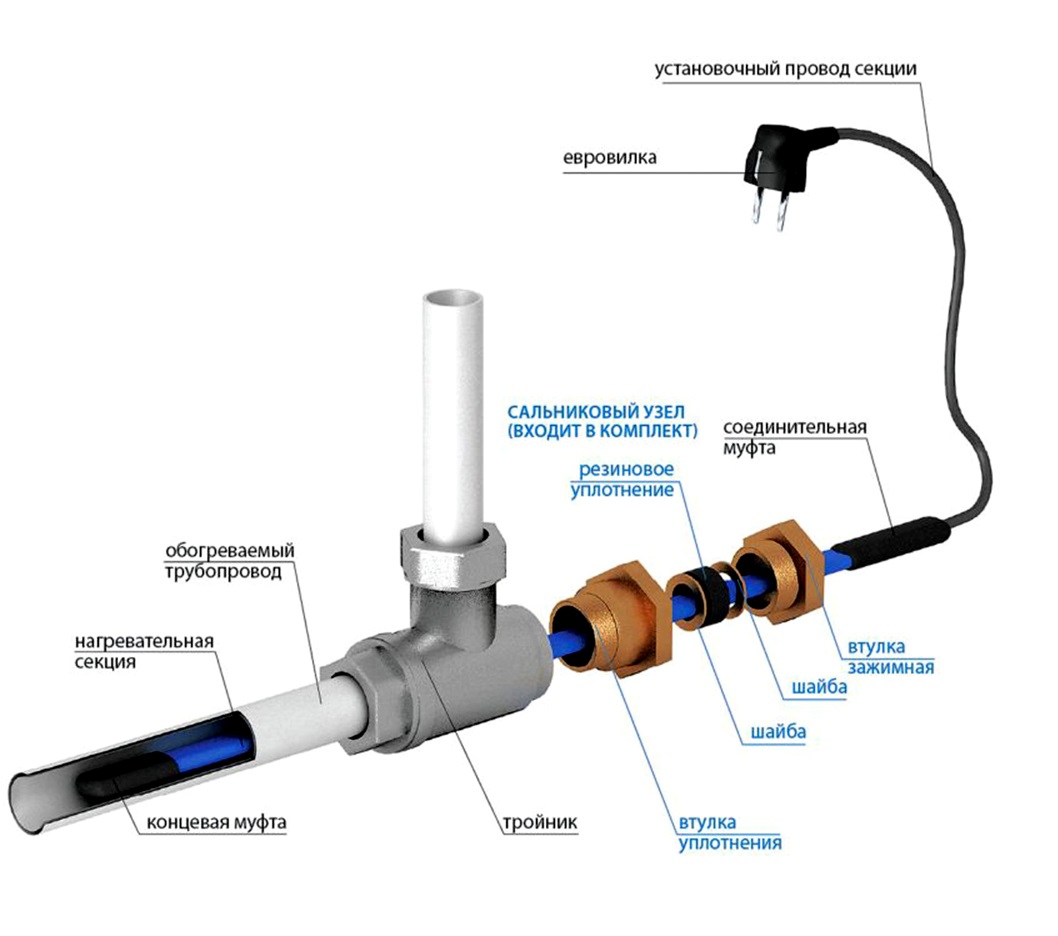

Схема за монтаж на нагревателен кабел вътре в тръба. За инсталацията са необходими тройник, комплект санитарни принадлежности и салников възел с гумено уплътнение.

Вътрешният монтаж на нагревателния кабел изисква особено внимание и спазване на някои правила. Например, не трябва да се прокарва кабелът през възли, от чиято вътрешна страна стърчат резбови съединения – острите ръбове могат да повредят защитната обвивка.

Изводи и полезно видео по темата

Видео #1. Инструктаж за външен монтаж:

Видео #2. Подробно описание на вътрешната инсталация:

Видео #1. Практическо приложение в дачни условия:

Ако правилно се избере методът на изолация на водопровода и монтажните работи се извършат със спазване на правилата, то няма да има проблеми с тръбите през зимния период. За изолацията на главния тръбопровод, положен в земята, трябва да се погрижите предварително, а откритите участъци могат да се топлоизолират по всяко удобно време.

Искате ли да разкажете по какъв начин сте изолирали водопроводното трасе на собствения си крайградски парцел? Имате информация относно избора на материал и технологията за полагането му, която си струва да споделите с посетителите на сайта? Пишете, моля, коментари в блока, разположен по-долу, задавайте въпроси, публикувайте снимки по темата на статията.
