Кабел за отопление на водопроводна тръба: маркировка, видове, производители + особености при избора

В уредения бит на извънградската къща понякога природата внася свои корекции. През зимата жилището може да остане без водоснабдяване поради замръзване на тръбите, дори и тези, които са под земята и са изолирани с минерална вата.

За да се запази комфортът в дома през студеното време, може да се използва кабел за отопление на водопроводна тръба, тогава дори най-силните студове няма да са страшни за комуникациите. Ще разкажем за това как да изберете най-подходящия тип кабел. В предложената от нас статия са описани видовете отоплителни системи, дадено е разчитане на маркировката.

Разновидности на нагревателните кабели

Различават се нагревателни кабели резистивни и саморегулиращи се. Основната им характеристика е специфичната топлоотдаване, изразена в количество топлина на линеен метър.

Кабелът може да съдържа няколко компонента, обединени в единна система.

Нагревателният кабел се различава от традиционния по функционалност. Той не пренася ток, а го консумира. Съпротивлението в него се регулира в зависимост от температурата, която трябва да се поддържа.

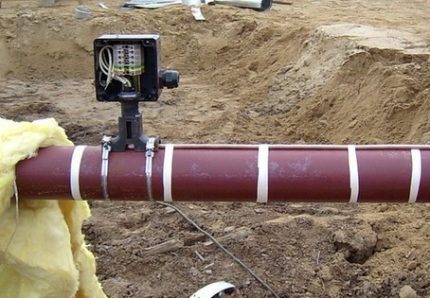

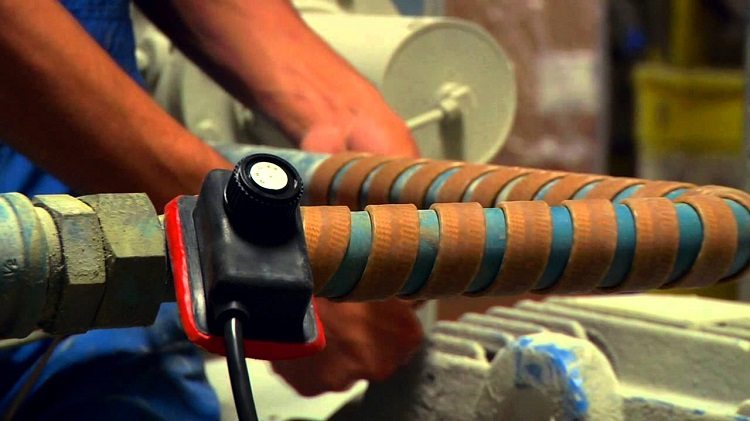

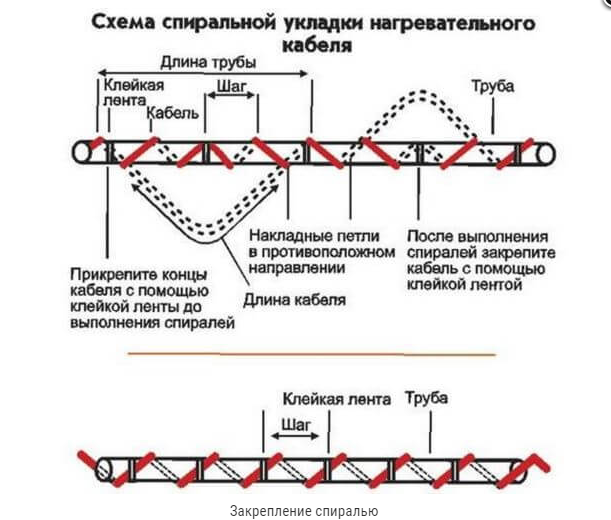

Монтира се на комуникациите по един от два метода — по протежение на тръбопровода и чрез вътрешен монтаж. На избора на метод влияят конкретните обстоятелства.

Вид #1 — резистивен кабел

Принципът на функциониране се основава на свойството на металите да се нагряват при преминаване на електрически ток през тях. Тук се нагрява металната жила, а самото устройство може да се сравни с дълъг електрически котлон. Характерна особеност на такива кабели е стабилното количество отделяна топлина при всяка външна температура.

В това се крие и основният им недостатък — невъзможността за икономия на електроенергия. Разходът ѝ ще бъде еднакъв и при +1 °C, и при – 18 °C навън, ако системата не е оборудвана с терморегулатор и температурни датчици.

Такива проводници не трябва да се поставят плътно един до друг, а при полагането трябва да се избягва тяхното пресичане. В противен случай — прегряване и всички произтичащи от него последствия. От своя страна, отоплителният кабел от резистивен тип бива три вида — едно- и двужилен, както и зонален.

Двужилните са по-скъпи от едножилните, но въпреки това се радват на по-голяма популярност. Това се обяснява с факта, че поради конструктивните си особености при свързването не възникват усложнения.

Резистивният кабел се нагрява равномерно по цялата си дължина. Ако условията на експлоатация се променят, той не може да се адаптира към тях

Двужилните изделия имат мощност 15,6 W/m при максимална температура 90⁰. Едножилният кабел се характеризира с мощност 20 – 30 W/m. Температурният предел е 120 °C.

Основната разлика между едно- и двужилните изделия се състои в начина на свързване. При двужилния проводник единият край е заглушен, а от противоположната страна има прост електрически шнур със стандартен щепсел, предназначен за включване в контакт 220 V.

Една от жилите в него отговаря за нагряването, а втората служи като проводник на електрическия ток. Едножилните проводници се свързват с двата края, което е малко неудобно.

Особеност на резистивния проводник от първите два вида е и това, че той не може да бъде разрязан. Той просто става неработоспособен, затова закупеният кабел трябва да се постави изцяло.

Зоналният термокабел представлява леко усъвършенствана структура. Между жилите му има нагревателни спирали. Те са разположени така, че шнурът може да се реже на отсечки с определена стъпка.

Зоналният резистивен кабел притежава уникални свойства. Докато обикновените резистивни кабели не могат да се режат, зоналният по време на монтажа може да се разкрои на нужните отсечки

При прегаряне на проводника на някой участък от такова изделие ще се появи зона на студ, но самата система няма да спре да функционира.

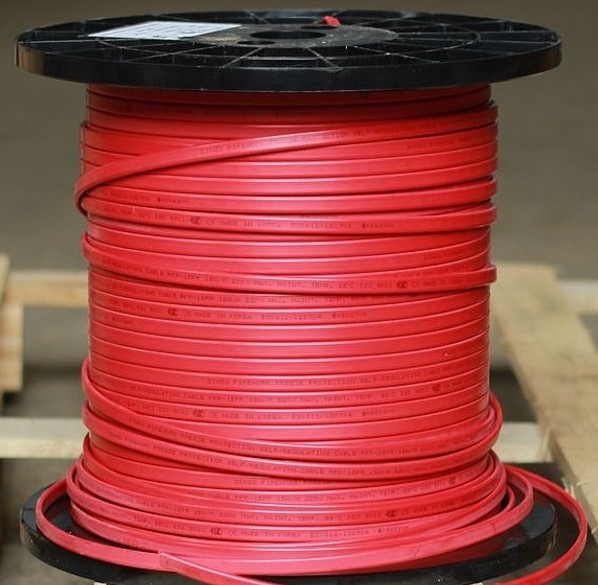

Вид #2 — саморегулиращ се нагревателен кабел

Паралелно разположените проводници в саморегулиращия се кабел са разделени от полупроводяща матрица с нагревателен елемент в сърцевината. Той излъчва топлина постоянно, а по проводниците само преминава ток. Самият кабел има вид на лента. Може да се реже на всяко място без риск от възникване на зона на студ.

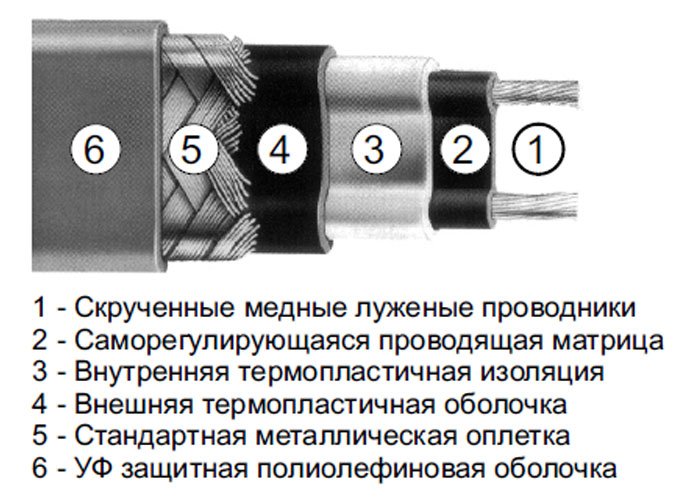

По своето конструктивно изпълнение този тип отоплително изделие представлява гъвкав нагревателен елемент. Горната полимерна обвивка е обща защита. Металната оплетка, следваща я, играе ролята на заземяване, екран, защита от външни въздействия. Усуканите проводници и матрицата се защитават от термопластична намотка

В зависимост от околната температура топлопредаването на кабела може да се регулира, въпреки че може да се адаптира към околната среда и самостоятелно.

Той повишава мощността при спадане на температурата вътре в тръбата и се изключва, когато тя се повишава. Тъй като количеството отделяна топлина е нормирано, изделието никога не прегрява. Саморегулиращ се кабел притежава голяма здравина, издържа добре на ударни натоварвания, устойчив е на влага и агресивни химикали.

За подгряване на тръбопроводната магистрала саморегулиращ се кабел е оптималният вариант. Той регулира температурата така, че участъкът, намиращ се на място с по-ниска температура, се нагрява повече. Температурата на останалите зони не се отразява.

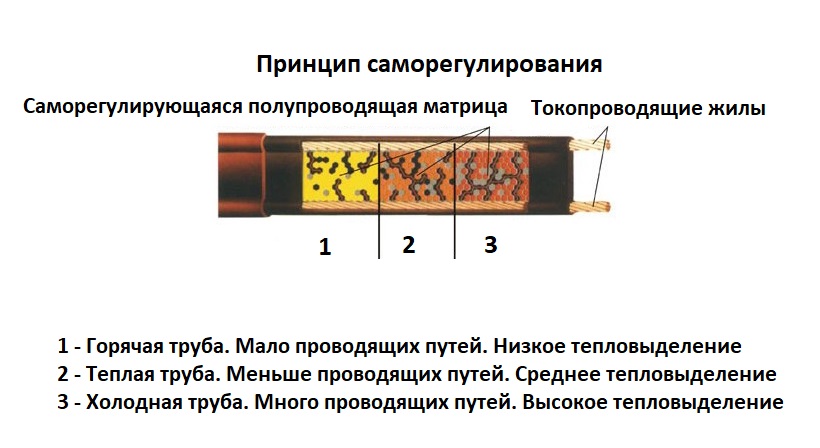

Поради факта, че в състава на полимер-диелектрика, от който е изработена матрицата на саморегулиращия се кабел, има проводящ финодисперсен материал, е възможно коригиране на температурата.

Това става по следния начин:

• размерите на матрицата намаляват при понижаване на температурата;
• в проводника се образува по-голям брой тоководещи вериги;
• използваната мощност, а следователно и топлоотделянето, се увеличават.

Този кабел служи дълго – около 10 години. При припокриване той не прегрява, тъй като мощността в този район става минимална. При нарязване на кабела общата мощност на сегмента ще се промени, но нагряването ще остане същото.

Най-добри производители на нагревателен кабел

Кабели за нагряване произвеждат много компании, както местни, така и чуждестранни.

Най-голяма популярност сред производителите се радват изделията на компаниите:

• Нелсън;
• Лавита;
• Ensto;
• Devi;
• Вериа;
• Рейхем;
• ЧТК.

Нека разгледаме характеристиките на продукцията на тези компании по-подробно.

Място #1 — NELSON LIMITRACE

Компанията, влизаща в концерна Емерсън (САЩ), се специализира в производството на саморегулиращи се термокабели. Продукцията е известна с високо качество, тъй като в процеса на производство преминава през многостепенен контрол. На последния етап се провежда тест за стареене.

Срокът на експлоатация на кабела Нелсън без загуба на мощност е около 20 години. За защита от замръзване на водопроводни тръби се прилага такава марка шнур като Нелсън Лимитрейс HLT210-J.

Той има следните характеристики:

• работна температура, ограничаваща се до 120 °C;
• максимална дължина – до 115 м;
• електрозахранване – 220-240 V;
• мощност – 32 W/m.

Марка Нелсън Лимитрейс HLT212-J също може да бъде използвана за отопление на водопроводна тръба. Тя се различава от предишната с малко по-голяма мощност (37 W/m) и дължина – максимум 105 m.

Кабелите Нелсън Лимитрейс се произвеждат в два варианта. Ако в обозначението присъстват символите JT, външната изолация е изпълнена от полиолефин. Буквата J в обозначението показва изолация от флуорополимер.

Колкото по-малка е дължината на кабела Nelson, толкова по-голяма е неговата мощност. Например, мощността на NELSON LIMITRACE HLT215-J е 46 W/m, но дължината му е само 95 m. NELSON LIMITRACE HLT218-J има дължина 80 m и мощност 56 W/m.

Място #2 — DEVI и Veria

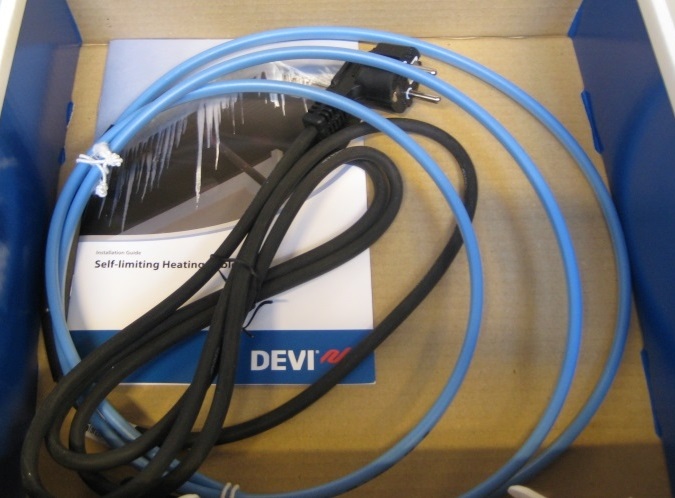

Датската компания Danfoss, която произвежда продукти под марката DEVI, доставя на пазара няколко варианта на нагревателни кабели — едножилни, двужилни, както и саморегулиращи се. Всеки от видовете има свое предназначение.

Те са пластични, имат дълъг експлоатационен живот, надеждни са и екологични. Изделията имат фиксирана дължина, така че не може да се реже или удължава тяхната нагревателна зона. Всички тези манипулации могат да се извършват само с „студения край“. Кабелът Devi има надеждна изолация, достатъчна за приложение при всякакви условия.

Изделията от серията Devi-Pipeguard 10 са оборудвани с изолация от хранителна пластмаса, поради което могат да се монтират вътре в тръбата за транспортиране на питейна вода.

Продукцията на Veria, дъщерно дружество на датската компания Danfoss, има същите високи качествени характеристики като изделията на DEVI, но цената им е по-ниска. Мощността на кабела е 20 W/m, дължината от 10 до 125 m. Производителят дава гаранция на своя нагревателен кабел за не по-малко от 12 години.

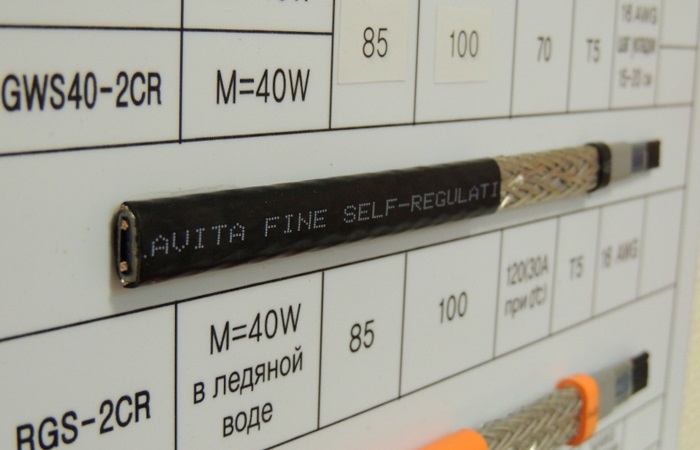

Място #3 — компания Lavita

Lavita е южнокорейска компания. Саморегулиращите се кабели на този производител се използват както в бита, така и за защита на тръбопроводи в промишлени обекти. Фирмата винаги изпълнява договорните си задължения, стриктно спазва системата за качество, поради което нейната продукция е много търсена на пазара.

За вътрешно отопление на тръбопроводи, транспортиращи вода за пиене, се използва хранителен кабел Lavita HPI 13-2 CT. Той се отличава с висока гъвкавост, което гарантира лесен монтаж. Флуорополимерът, от който е направена външната изолация, е напълно безопасен от екологична гледна точка.

Безвредна е и лазерната маркировка, тя не се разтваря във вода. Дългият експлоатационен живот и икономичното енергопотребление се осигуряват от гъвкавото изменение на мощността.

Кабелът Lavita се отличава от аналогичната продукция с висока устойчивост на механични и температурни въздействия. Обявената мощност е актуална дори след много години експлоатация.

Номиналната мощност на кабела е 13 W/m, максималната температура 65 °C. Дължината на отоплителната верига зависи от температурата на включване и е максимум 51 – 108 m.

Място #4 — производител Ensto

Нагревателните кабели Ensto, произвеждани от международния концерн Ensto, основан във Финландия, се отличават с високо качество.

Те осигуряват безопасност и енергийна ефективност, гарантират защита на водопроводите от замръзване. Изделията са лесни за монтаж, удобни за експлоатация, дълготрайни, тъй като в производството се използват висококачествени компоненти.

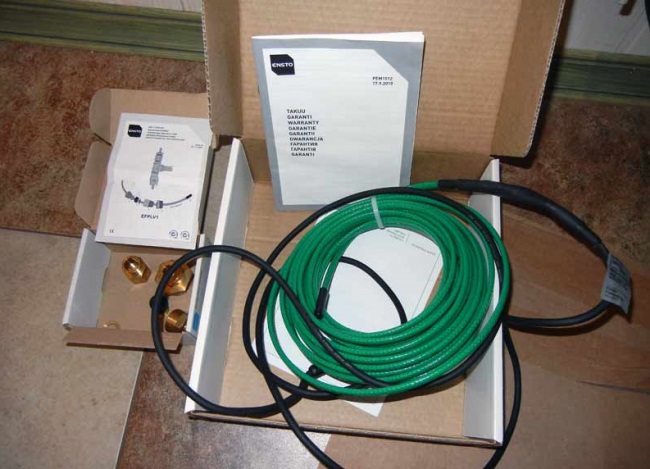

На снимката кабел Енсто EFPPH2. Той предпазва водопроводите от замръзване, като се свързва със захранващия кабел и щепсела. Не е задължително да се свързва към терморегулатор. Подходящ за монтаж в тръба с питейна вода.

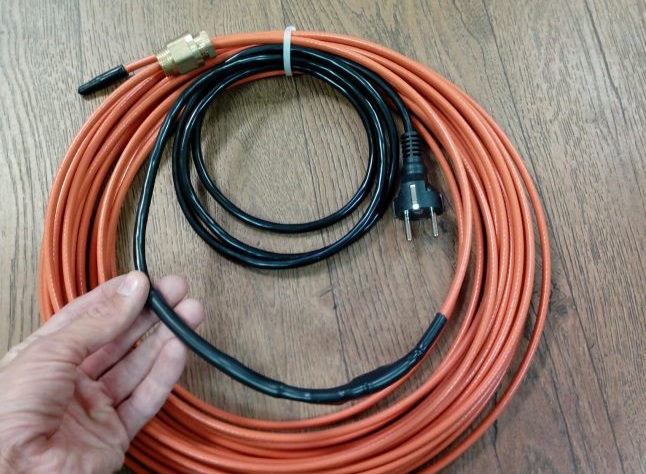

За домашна употреба най-често се използва кабелен комплект Енсто Plug’n Heat. Това е саморегулиращ се кабел с мощност 90 W, дължина 10 m. Максимална работна температура — 65 °C. Възможен е монтаж както вътре в тръбата, така и отвън.

Място #5 — компания Raychem

За защита от замръзване на водопроводна тръба с относително малко сечение най-подходящият вариант е кабелът Райхем ETL. Той е оборудван с тефлонова обвивка, подходящ както за външен, така и за вътрешен монтаж.

Кабелът регулира топлоотдаването си според околната температура. Във вода при 5 °C има мощност 20 W/m, при монтаж върху метална тръба при същата температура мощността намалява наполовина. Кабелът е сертифициран за използване във водопроводи с питейна вода.

Основното предимство на кабелите Райхем е тяхната дължина. Поради широкия избор по този параметър винаги може да се намери подходящата. Съществуват и два варианта по мощност: 230 и 400

Кабелът Райхем FroStop Blask е подходящ за външна употреба. В този случай той има мощност 18 W/m при 0 °C. При монтаж в студена вода мощността му се повишава до 28 W/m.

Саморегулиращият се FroStop Green с номинална мощност 10 W/m, GM-2X (18 W/m) също се използва за защита на водопроводна тръба.

Място #6 — местни производители

Чуваштеплокабел — местна компания, създадена преди 18 години. Произвежда термоизделия под търговската марка ЧТК. Греещите кабели са създадени, като са взети предвид всички най-нови разработки на европейски компании. По качество те не отстъпват на чуждестранните, а цената им е по-ниска.

Компания Екотек, която доставя продукция под търговската марка HBS, също произвежда голям асортимент от нагревателни кабели.

«Топловни системи» — обединение на компании, произвеждащи греещи кабели под търговския знак TS-HEAT.

В предприятието е инсталирано най-новото оборудване, което позволява производството на широка гама от висококачествени отоплителни кабели. Основата на саморегулиращите се изделия е високотехнологична полупроводникова матрица.

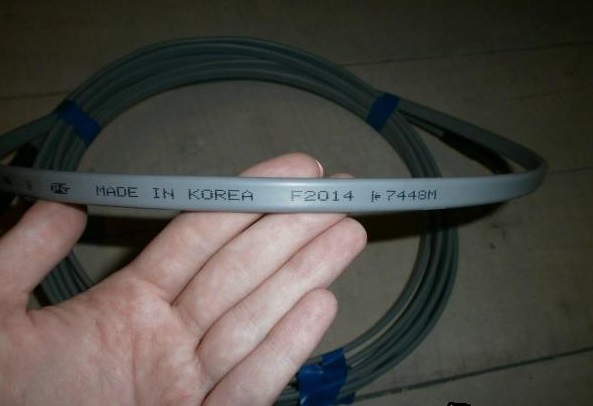

Маркировка на нагревателен кабел

Знаейки как да разчетете обозначението на греещия кабел, можете безпогрешно да изберете подходящия вариант за себе си.

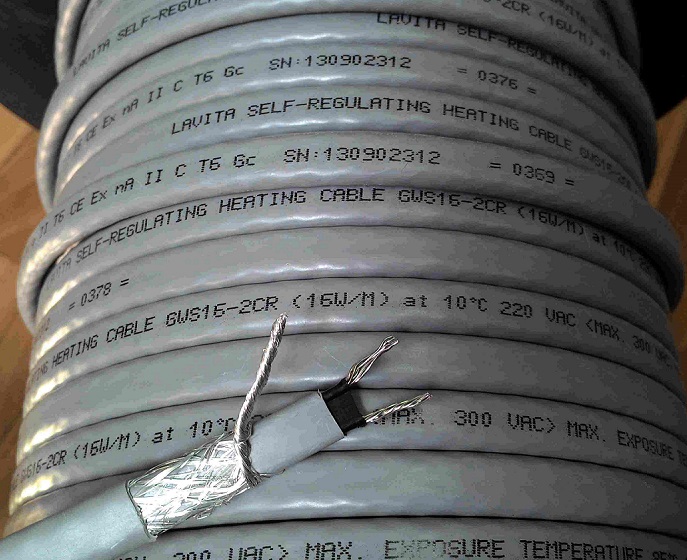

По цялата дължина на греещия електрокабел за водопроводна тръба е нанесена маркировка. Тук са основните размери. Посочена е и страната-производител.

Така, маркировката, нанесена върху саморегулиращия се кабел Райхем, 10BTV2-CR може да се прочете така:

• 10 — мощност в W/m;
• BTV2 — марка кабел, предназначен за напрежение 220 – 240 V;
• CR — показва, че в конструкцията на кабела влиза калайдисана медна оплетка и външна полиолефинова изолация.

На присъствието на меден екран и външен изолационен слой в конструкцията на кабела указва и буквите СТ, CF. Ако тези символи ги няма в маркировката, тогава това е полуфабрикат.

На кабелите, доставяни от „Топлинни системи“, от обозначението може да се разбере типът на обвивката. Абревиатурата TSA…P показва наличието на атмосфероустойчива обвивка от полиолефин.

А TSA…F — показва, че обвивката на кабела е изработена от корозионно-устойчив фторполимер.

Ако саморегулиращият се кабел няма екран, неговият клас на защита е 0 (нула). Може де се използва само при усявия на липса на влага, токопроводящ прах и които не противоречат на т. 1.1.13 ПУЕ.

Обикновено производителите предоставят таблици. По тях може да се ориентирате относно разхода на мошност на метър от тръбата. При инсталиране на кабела в тръба средно се изразходват 10 W/m, а при външен монтаж — минимум 17 W/m.

Маркировката на кабел без оплетка може да изгледа по слединия начин: SRL 30-2. В този случай това е кабел от марка SRL, с мощност 30 W/m, предназначен за напрежение 220 V.

В маркировката на HS-FSM2 също липсват симовлите CR, което показва, че този кабел няма екран.

Критерии за избор на кабел

Изборът на греещ кабел по всички правила предвижда отчитане на няколо критерия:

• конструктивни особености;
• тип на външната изолация;
• температурен клас;
• сечение на водопроводната тръба;
• мощност;
• производител.

Външно този вид продукция се различава малко един от друг, но разлини марки кабели имат свои индивидуални харакеристики. Те са разлини, кето може добре да се проследи при подробно разглеждане на всеки критерий.

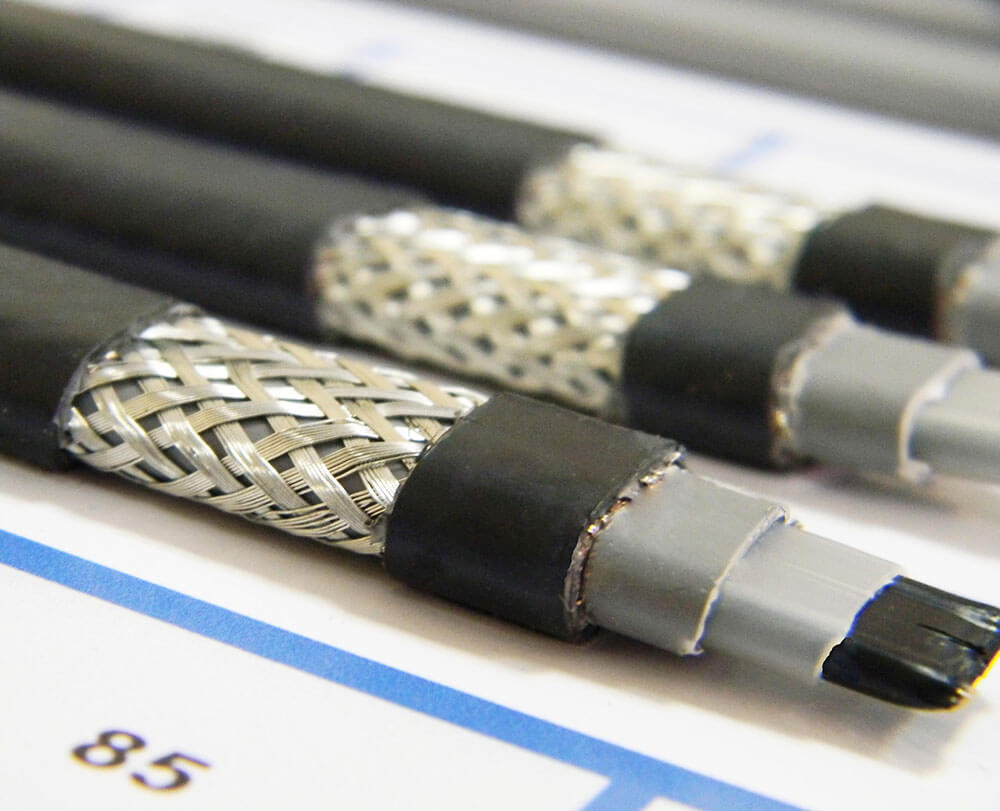

Критерий #1 — особености на конструкцията на кабела

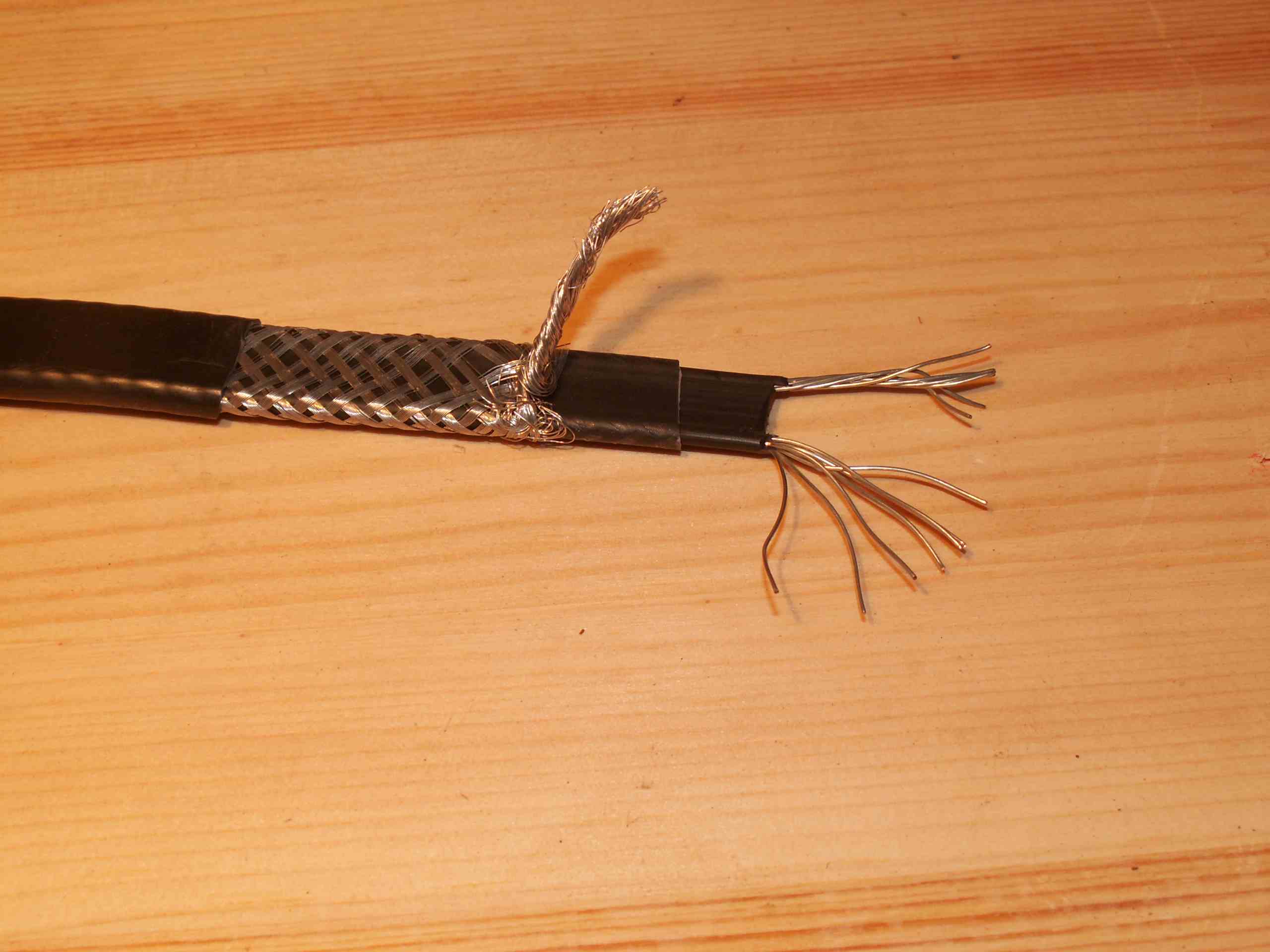

На пръво място, при избора трябва да се обръне внимание на конструктивите особености на греещия шнур. Така, саморегулиращия т се кабел, осен две меднии токопроводящи жила и матрица, може да има изолация, оплетка, външна обвивка.

Оплетката повишава механич на здравина на изделието. Ако на термокабела я няма, това е изделие от икономичен клас.

Функционирането на саморегулиращия се кабел се осъществява благодарение на това, че величината на електричекото съпротивление на матрицата се адаптира към темпертурата на околната среда. Когато е студено, то намалява, а величината на тока расте.

Присъствието на пазара на саморегулиращ се кабел, който не е оборудван с медна оплетка, както и с външна изолация, не е рядко явление. Това намалява безопасността на изделието, надеждността и противоречи на общоприетите норми. Всъщност това не е кабел, а само негова заготовка.

Критерий #2 — външна изолация на проводника

Видът на външната изолация също има голямо значение. За защита на домашния водопровод напълно е подходящ изолиращ слой, изработен от полиолефин.

За производствени условия е по-подходящ флуорополимерът като външна изолация. За полагане на кабела в тръба е необходима изолация от флуоропласт.

За да се подобрят характеристиките на нагревателния кабел, се увеличава дебелината на външната изолация и се никелира медната оплетка. Материалът на изолацията трябва да притежава повишена устойчивост на влага и ултравиолетова светлина.

Има препоръки и относно дебелината на изолацията в зависимост от диаметъра на тръбата. При стойност 15 или 20 мм оптималната дебелина на изолиращия слой е 20 мм. За сечение 25 и 32 мм оптималната дебелина на изолацията е 30 мм. За водопроводни тръби с диаметър 40, 50, 65 мм дебелината на изолацията трябва да бъде равна на диаметъра на изделието.

Критерий #3 — температурен клас на кабела

Температурният клас е следващият по важност оценителен показател при избора на нагревателен кабел. Нискотемпературното изделие може да се нагрее до 65 °C при специфична мощност на нагряване максимум 15 W/m. Такова изделие е по-подходящо за тръбопровод с малко сечение.

Термокабелът, който се нагрява до 120 °C, с максимална мощност 33 W/m, се отнася към среднотемпературните. Използва се за тръби със среден диаметър.

Кабелът, който се нагрява до 190 °C, с мощност от 15 до 95 W/m, за домашен водопровод е по-добре изобщо да не се използва. Той се прилага в промишлени условия, където е положен водопровод с голям диаметър.

Критерий #4 — избор по мощност

Важно е при избора на термокабел да се изхожда от размера на сечението на водопроводната тръба и според него да се избере подходящата мощност.

Специалистите препоръчват да се ориентирате по следните параметри:

• диаметър на тръбопровода 1,5-2,5 см — мощност 10 W/m;
• 2,5-4 см — 16 W/m;
• 4-6 см — 24 W/m;
• 6-8 см — 30 W/m;
• Над 8 см — 40 W/m.

Изборът на мощност е невъзможен и без отчитане на материала на тръбата. Ако тя е изработена от полимери, то кабелът по мощност не трябва да надвишава 17 W/m. В противен случай водопроводът може да се повреди поради прегряване.

Последният критерий е производителят на кабела. По-добре е да платите малко повече, но пък системата ще работи като часовник.

За това как да изберете нагревателен кабел за защита на канализационни тръбопроводи, ще научите от следващата статия, която настоятелно ви съветваме да прочетете.

Изводи и полезно видео по темата

Видео #1. Относно особеностите на избора:

Видео #2. Относно устройството и предимствата на саморегулиращия се кабел:

При решаването на въпроса за закупуване на нагревателен кабел за вашия водопроводен клон, трябва да се изхожда от конкретните условия, като се опирате на техническите и експлоатационните характеристики.

Ако подходите към избора от финансова страна, то по-скъп ще излезе саморегулиращият се вариант. Оправдава такъв избор високата надеждност и немалката икономия на електроенергия.

Искате ли да разкажете как избрахте и монтирахте нагревателен кабел със собствените си ръце? Разполагате ли с полезна информация по темата на статията, която си струва да споделите с посетителите на сайта? Пишете, моля, коментари в блока по-долу, задавайте въпроси и публикувайте снимки.
