Самозасмукателни помпи за вода: видове, принцип на работа, препоръки за експлоатация

Помпите от самозасмукателен тип са особен вид повърхностно оборудване, разработено с цел увеличаване на работния ресурс. Техните движещи се части винаги са охладени, уплътненията не са повредени, моторът работи безупречно. Въпреки това, поради големия асортимент, е трудно да се спрете на подходящ модел. Съгласни ли сте?

Всичко, което трябва да знаете за самозасмукателните помпи за вода, ще намерите на нашия сайт. При нас подробно е изложен принципът на устройството и работата на агрегатите от този тип, посочени са разликите в конструкцията. Представената от нас информация ще ви помогне да направите информирана покупка.

Ние подробно описахме различните варианти на самозасмукателни помпи, дадохме препоръки за експлоатация. Задълбочаването на знанията ще помогнат полезните фото и видео приложения.

Особености на самозасмукателните агрегати

При закупуване на агрегат за използване на селски участък, трябва да се анализират редица фактори, които определят необходимата категория.

Към тях се отнасят:

• дълбочина на източника;
• разстояние от източника до къщата;
• ниво на напора;
• качество на подаваната вода;
• потребление на вода.

Обикновено изброените данни се вземат предвид при изчисляване на производителността на апарата, но те са полезни и при избора на помпа по тип на засмукване.

Различават се самозасмукателни и нормално засмукващи устройства. Разликата се крие в конструкцията, регулираща процеса на презареждане в случай на попадане на въздух в системата.

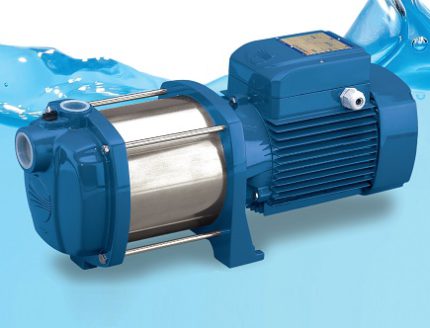

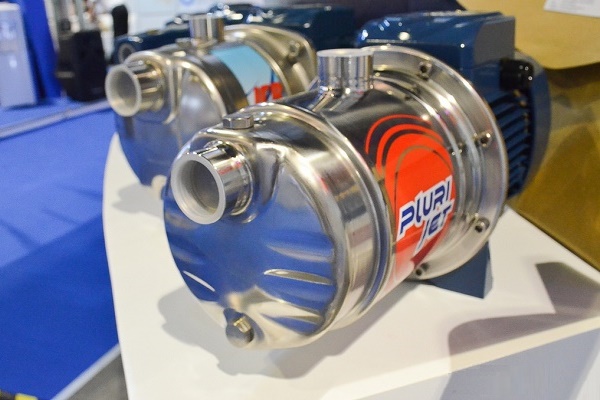

Образец на самозасмукателна помпа – Pedrollo PLURIJET, предназначена за преместване и повдигане на чиста вода от източници с дълбочина, не надвишаваща 9 м, номинален напор до 120 м, подаване – 200 л/мин (12 м3/час)

Към нормално засмукващите се отнасят потопяемите и полупотопяемите помпи, чието функциониране става, ако течността от източника се премества в работното отделение гравитачно. При попадане на въздух се задейства автоматична защита от «сух ход» и работата спира, тъй като на празен ход апаратът не може да работи. Помпата трябва да се рестартира.

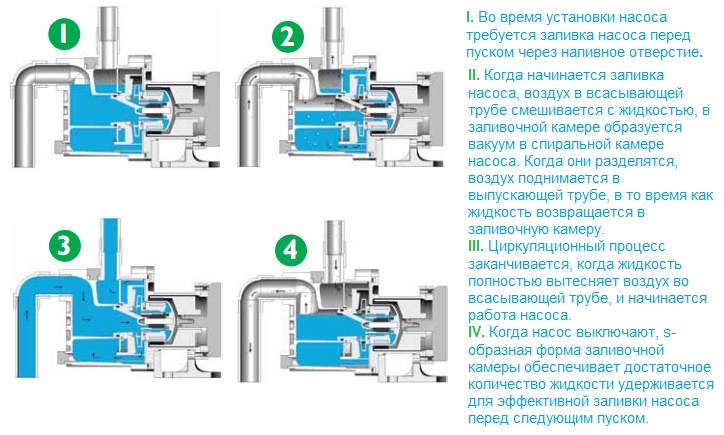

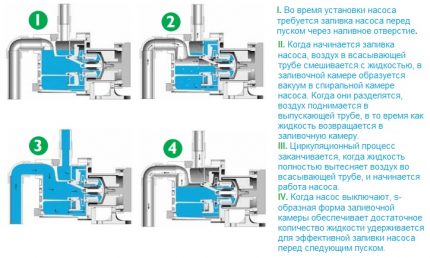

Схема на работа на самозасмукваща помпа: 1 – заливане на вода; 2 – разделяне на вода и въздух в работната камера; 3 – завършване на циркулацията, начало на работа на помпата; 4 – задържане на течност при изключване на помпата (+)

Самозасмукващите модели са проектирани за самостоятелно отстраняване на въздух без участие на човек. Това става благодарение на конструктивни особености: в горната част на работния отсек се намира вантуз, през който се отстранява въздухът. Връщането му назад се възпрепятства от възвратния клапан.

Съвременните изпълнения с вградени шибъри извършват самостоятелно презаливане, благодарение на което отпада необходимостта от постоянно контролиране на оборудването.

С процеса на презаливане е свързана и малката височина на подем на самозасмукващите агрегати – до 9 м. Важно е да се следи работната камера постоянно да бъде пълна с вода, и колкото по-къса е подаващата магистрала, толкова по-бързо протича процесът на преместване на водата.

Най-често самозасмукващите помпи са част от помпена станция с хидроакумулатор, засмукващ патрубок (или ежектор), спирателна арматура и контролно-измервателни уреди.

Правилен монтаж на засмукващата линия

При изграждане на водоснабдителна система е важна не само инсталацията на самозасмукваща помпа или помпена станция, но и монтажът на засмукващата магистрала.

Големината на напора (7-8 м) се изчислява, като се вземат предвид височината на издигане на водата и параметрите на хидравличното съпротивление, което възниква в процеса на преместване на течността.

При създаването на херметичен водопровод трябва да се контролира съотношението на диаметъра на тръбопровода с диаметъра на патрубка, както и да се скъси максимално (по възможност) дължината на цялата магистрала.

Колкото по-дълга е засмукващата линия, толкова по-високо е съпротивлението, съответно по-нисък е напорът. Наличието на течове може да доведе до повреда на оборудването – това условие е актуално за центробежните модели, които не са предназначени за прехвърляне на въздушно-течни среди.

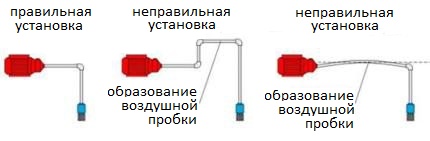

Обърнете внимание на разположението на тръбите. Засмукващата линия не трябва да има прегъвания, пречупвания, сложна сглобяема конструкция, издигаща се над нивото на помпата, в противен случай е възможно образуване на въздушни шупли, които нарушават процеса на засмукване и трудно се отстраняват от системата.

Постарайте се да разположите смукателния тръбопровод така, че да представлява най-простата конфигурация с прави тръби и един ъгъл, тоест да наподобява буквата «Г»

Като допълнително оборудване, монтирано директно на тръбопровода, се използва възвратен клапан (или прост невъзвратен аналог) и филтър. Благодарение на клапана водата се задържа в тръбопровода и не изтича обратно, като по този начин предпазва собственика на помпата от повторно пълнене.

Филтърът предпазва оборудването от попадане на дънна утайка с едри включения, парчета водни растения, глинести примеси.

Може ли да се замени самозасмукващия модел с обикновена помпа? Ако няма друг изход от положението, така и правят – по време на ремонт или покупка на ново оборудване.

Не бива обаче да забравяме за някои нюанси:

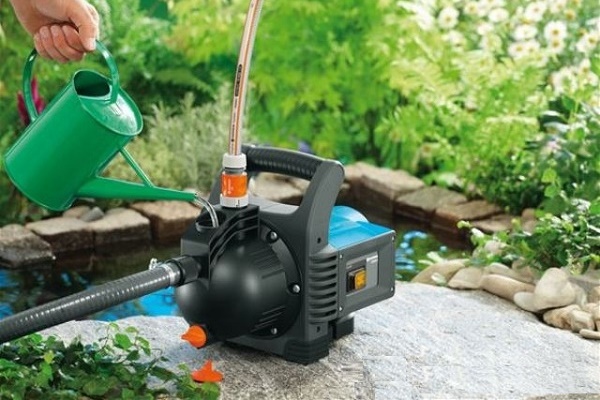

• ще трябва да се напълни изцяло с вода камерата на помпата и тръбопроводът преди включване;
• необходимо е да се избягва попадането на въздух, иначе оборудването ще се повреди;
• пълненето трябва да се извършва след всяка «авария», причинена от разхерметизация на водопровода.

Практиката показва, че потребителите на самозасмукващи помпи не бързат да преминат към обикновените, още повече че изборът на оборудване често е продиктуван от оптималните условия на засмукване.

Центробежни самозасмукателни помпи

Подходящ вариант за автономно приложение в частен крайградски парцел е центробежната самозасмукваща помпа, която препомпва не само чиста вода, но и среди с дребни включения – например, утайка от езеро.

Той се справя отлично с течност, представляваща смес от вода и газ. Оборудването е повърхностно, тоест се монтира над водното огледало, а процесът на повдигане на водата е осигурен от вътрешно разреждане в смукателния тръбопровод.

Видове конструкции и техните особености

Запознаването с устройството на самозасмукващата центробежна помпа е необходимо за възможността за отстраняване на неизправности и редовна поддръжка. Агрегатът представлява несложен механизъм, затворен в здрав спираловиден корпус с капак, материалът на корпуса е неръждаема стомана, чугун, пластмаса.

Вътре се намира работно колело (стоманено или полимерно), оборудвано с лопатки, обърнати в противоположна посока. Освен работното колело, важни части са дифузьорът и ежекторът (тръба на Вентури).

По този начин, практически всички части са статични, а движението се задава от единствения динамичен елемент – дискът (дисковете) на работното колело.

Конструкцията на помпата предполага лесен достъп до основната част за профилактичен преглед или малък ремонт (например почистване или струговане). Тъй като апаратът се намира отвън, за разлика от потопяемия аналог, винаги има възможност да го прегледате и да извършите подмяна на части.

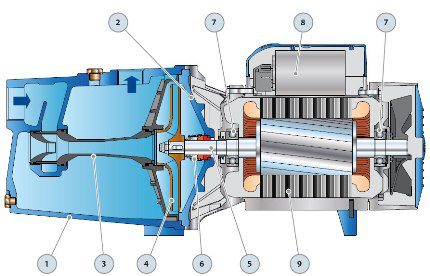

Схема на устройството на центробежната помпа: 1 – метален или пластмасов корпус; 2 – капак; 3 – вградени ежектори; 4 – работно колело; 5 – вал на закрепване; 6 – уплътнение; 7 – лагери; 8 – кондензатор; 9 – електродвигател

Центробежните модели са по-масивни от вихровите, но работят много по-тихо и могат да прехвърлят мръсна вода с включения от средна фракция. За силно замърсени среди са предназначени специални дренажни помпи, а ако е необходимо допълнително смилане – фекални.

Когато избирате агрегат от доставчик, попитайте за възможната комплектация: освен електрически двигател се използва бензинов или дизелов, но за вилно изпълнение електрическото оборудване е по-оптимално. При редовни профилактични прегледи и техническо обслужване срокът на работа на центробежната помпа достига 20 години.

Характеристиките на моделите се различават, но средните показатели могат да изглеждат по следния начин:

• температурата вътре в системата – до +35°C;
• температурата на въздуха отвън (на мястото на инсталиране на помпата) – до +35°C;
• височината на повдигане на засмукващия тръбопровод – до 8 м;
• най-голямото налягане в системата – 6 бара;
• двигател – двуполюсен асинхронен (клас на защита не по-нисък от IP 44).

По-голямата част от детайлите са изработени от неръждаема стомана, като материал за челното уплътнение се използва графит или керамика.

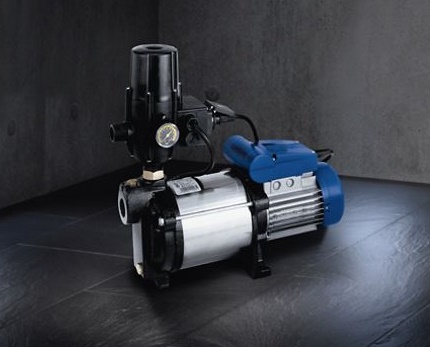

Многостепенна самозасмукваща центробежна помпа KSB Multi Eco за битово водоснабдяване, оползотворяване на дъждовна вода; допуска включения на пясък (концентрация – до 50 g/m³)

По този начин самозасмукващият агрегат по строение много напомня обикновен помпа от центробежен тип, с една разлика: процесът на рециркулация на течността се извършва вътре в корпуса, а не във външния тръбопровод.

Тапите за заливане и източване на вода, поставката за закрепване към двигателя, разположението на тръбните отвори, свързващи апарата с напорния и засмукващия тръбопровод – както при простото оборудване.

Особености и принцип на действие

През отвора водата постъпва от засмукващата тръба вътре в корпуса и запълва цялото пространство, след което автоматично се задвижва работното колело. Под въздействието на центробежната сила течността се изтласква от центъра към периферните участъци и под налягане се движи към напорния тръбопровод, също присъединен посредством отвор.

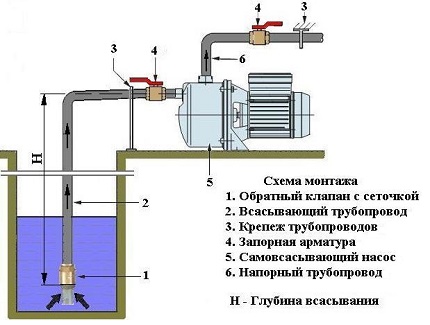

Схема на инсталиране на центробежна самозасмукваща помпа, намираща се на повърхността, над водното огледало в кладенеца. Обратният клапан служи като пречка за противоположното на течението движение на водата.

С понижаване на налягането в централната част отново става засмукване на вода в корпуса от засмукващия тръбопровод. Периодичността на засмукване-изтласкване е в основата на непрекъснатото подаване на вода от центробежното оборудване.

Броят на работните колела в помпите може да бъде различен, от едно до няколко (едностепенни и многостепенни), но принципът на изпомпване на течността в корпуса и по-нататък по тръбопровода не се променя от това.

Област на приложение на центробежните агрегати

Центробежните самозасмукващи апарати са способни да изпомпват течности, с които не могат да се справят моделите от вихров тип:

• вискозни среди;
• течности с твърди частици;
• абразивни течности.

Поради това тази категория помпено оборудване често се прилага в производството, например за изпомпване на нефтопродукти. В частно приложение агрегатът няма да остане неизползван, ако собствениците за поливане на градината или зеленчуковата градина използват вилно езерце или друг водоем, чиято вода не се отличава с чистота и прозрачност.

Апаратът е способен да премества течност с дънен гъст утайка, парчета тиня и други водни растения.

Битовите помпи се справят отлично и с изпомпване на чиста вода, поради което са добри и за изграждане на автономно водоснабдяване на сградата и прилежащите постройки (баня, лятна кухня). Мощната по производителност помпа подхожда за оборудване на рационална поливна система не само на лехите, но и на тревната площ, оранжерийното стопанство, цветните лехи и градината.

При пускане се извършва процес на самозаливане на водопровода, което позволява да се спестят средства за обслужване и гарантира стабилност на работата.

Вихрови импелерни помпи

Сред самозасмукващите модификации съществува група вихрови помпи, но за разлика от центробежните аналози, те не са подходящи за прехвърляне на вискозни среди.

Наличието на твърди включения във водата трябва да се изключи, в противен случай работоспособността на оборудването ще бъде нарушена. Вихровите помпи са прости по конструкция и поддръжка, но имат по-ниска производителност и нисък КПД.

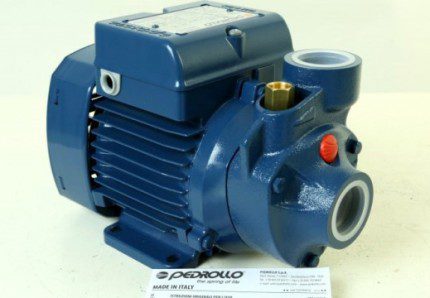

Вихрова самозасмукваща помпа Pedrollo PKm 60 за изключително чиста вода: мощност – 0,37 kW, производителност – 0,3-2,4 m³/h, височина на подем на водата – до 5 m

Схема на устройството и принцип на работа

Вътрешните части на вихровата помпа се различават малко от аналозите на центробежното оборудване. Основната динамична част е работното дисково колело, оборудвано с разположени в кръг лопатки.

Лопатките се въртят вътре в своеобразен канал, свързан с входния и изходния патрубок. Течността постъпва по смукателния патрубок, под въздействието на въртенето на колелото се завихря и по винтова траектория се придвижва към изхода.

Многократното намиране на течността в пространството между лопатките създава допълнителна енергия и напор, който издига водата до необходимото ниво, на това се основава принципът на работа на самозасмукващата вихрова помпа.

Смукателният въздух се смесва с течността, след което сместа отново се разделя на два компонента: въздухът се извежда навън, а течността продължава да циркулира в работната камера. След като целият въздух бъде отстранен, камерата се напълва изцяло с вода и се въвежда в действие по принципа на центробежното оборудване.

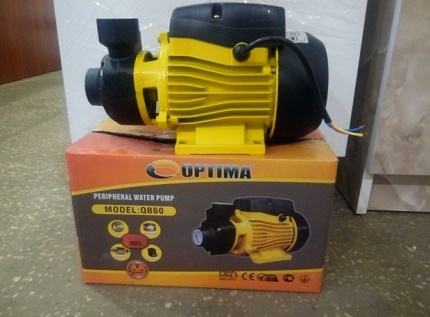

Вихрова помпа Оптима (Полша) в чугунен корпус, с мощност 0,37 kW и напор 35 метра. Предназначена е за водоснабдяване на къща или градински участък, изпомпва само чиста вода.

Задължителен елемент, както и при центробежното оборудване, е възвратният клапан, който изпълнява две функции:

• предотвратява обратното попадане на въздух;
• осигурява запълването на работната камера с вода.

Максималната височина на подем на водата, която осигурява вихровото самозасмукващо оборудване, – 8 метра. От центробежните помпи вихровите се различават по две основни качества: те не изпомпват замърсени среди, но се справят отлично с преместването на смес от въздух и течност.

Нисък КПД (от 25% до 45%) се обяснява с това, че много енергия се изразходва за процеса на нагнетяване на течността. Поради тази причина собствениците на крайградски парцели предпочитат центробежните агрегати. За вихровото оборудване обикновено се сещат, когато няма възможност да се инсталира по-продуктивен аналог.

Предимства на битовото използване

Предимство на тази категория самозасмукващи помпи са компактните размери и увеличеният напор (от 5 до 7 пъти по-голям от този на центробежните апарати). По този начин е рационално да се използват при обслужване на водоизточник, намиращ се на голямо разстояние от точки за водочерпене, при условие че не е необходима голяма производителност.

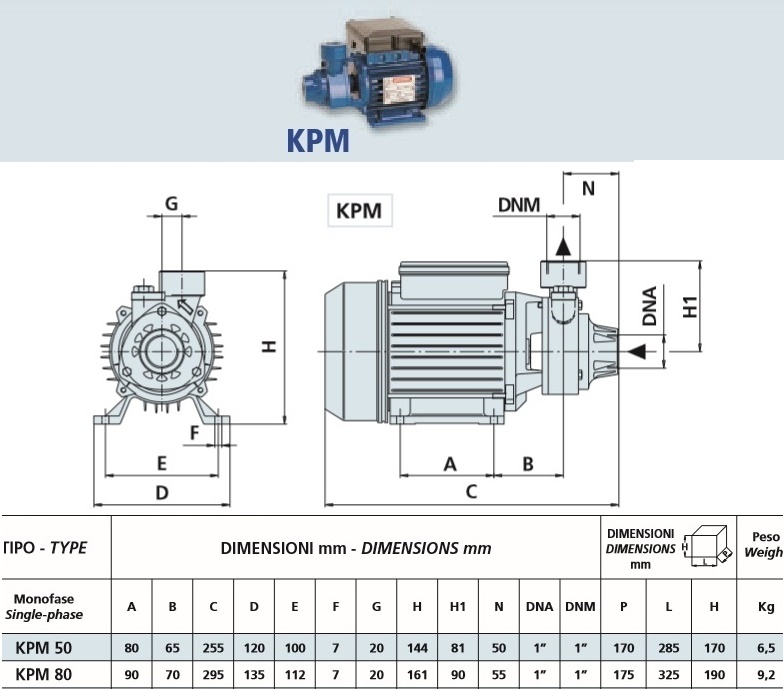

Вихровите помпи Сперони KPM се произвеждат в два варианта, които се различават по габарити, тегло, обем на работната камера и производителност. Модификациите се използват за пълнене на мембранни резервоари с малък обем и отоплителни системи (+).

Като пример може да послужи прехвърляне на вода от кладенец, височината на подем в който не надвишава 7-8 м, в така наречената «работна зона», където обикновено се намират градинските насаждения, лехите, оранжериите. Предвид неравномерността на релефа и заобикалянето на вилните сгради, трябва да се разчита на тръбопровод с дължина до 100 м, а това означава, че ще е необходим голям напор.

Освен използването на вихрови модификации в автономни частни водопроводи, те се прилагат за гасене на пожари, за изграждане на вентилация, в топлинни инсталации.

Ежектор – прибор за дълбоки източници

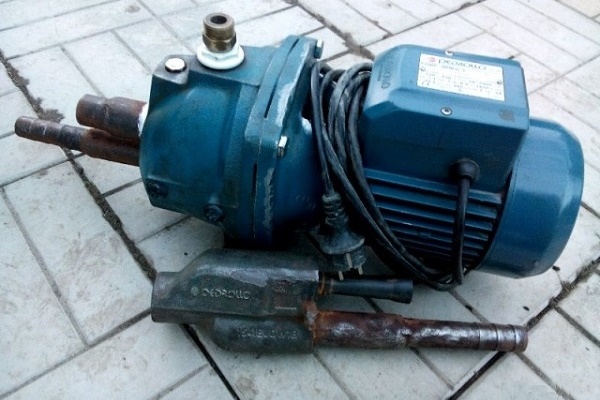

Самозасмукващи помпи с вграден ежектор са предназначени за открити естествени водоеми, кладенци и сондажи, дълбочината на водозасмукване в които не надвишава 7 м или 8 м.

Обикновено техническите характеристики на тази категория оборудване се свеждат до следните параметри:

• производителност – 4-5 м³/ч;
• налягане – 4-6 bar;
• напор – 50-60 м.

Заедно с хидроакумулатор, реле за налягане и комплект автоматика, подобни модификации образуват ефективно работещи помпени станции. При известно отдалечаване от сградата, където се намират основните точки за водочерпене, повърхностното самозасмукващо оборудване е недостатъчно, необходим е допълнителен механизъм.

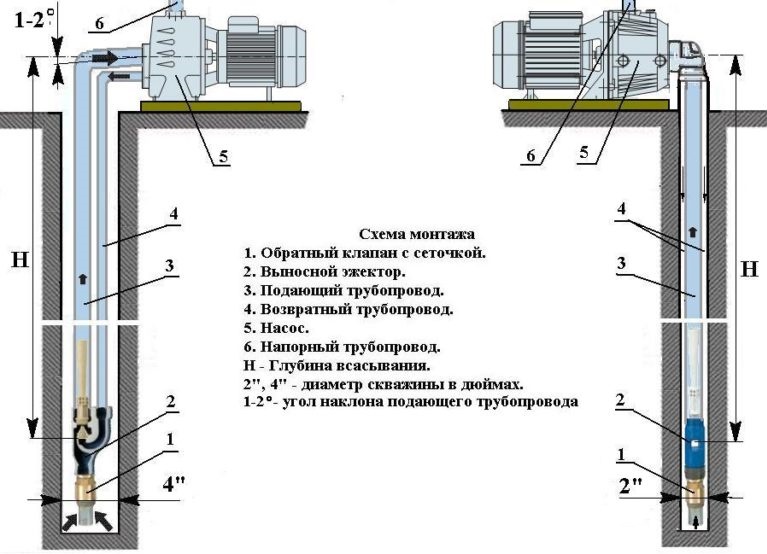

Схема на инсталиране на помпи, оборудвани с външен ежектор, за сондажи с дълбочина до 40-45 м с диаметър на тръбопровода 2 и 4 инча (+)

Мощността на засмукване може да се увеличи чрез използване на външен ежектор, който се справя с повдигането на вода, намираща се на дълбочина 35-40 м. Промишлените модели ежектори са способни да работят ефективно, ако водното огледало се намира на дълбочина 19-20 м. Голямото разстояние до източника също не е пречка за ежекторното устройство.

При използване на външен ежектор рязко пада ефективността на помпената станция – до 30-35%, но се намалява нивото на шум, характерно за вградените ежектори.

Изводи и полезно видео по темата

Представените видеоматериали ще ви помогнат да разберете конструкцията и принципа на работа на самовсмукващото оборудване.

Клип #1. Сглобяване на помпа от фирма «Астерион» (серия UP):

Клип #2. Принцип на работа на центробежна самовсмукваща помпа:

Клип #3. Професионален преглед на помпи Акварио (серия AJC):

Центробежните и вихровите самовсмукващи помпи са най-подходящото оборудване за частно приложение в крайградски участъци. С тяхна помощ можете да създадете система за водоснабдяване или поливка.

Но помнете, че максимална ефективност може да се постигне само като внимателно анализирате условията на използване на помпената станция и проучите техническите характеристики на избрания модел.

Очакваме вашите разкази за личен опит с изпомпване на вода със самовсмукваща помпа. Моля, оставяйте коментарите си в разположения по-долу блок. Тук също можете да задавате въпроси по интересуващите ви моменти и да споделяте полезни факти.
