Дренажни помпи за вода: видове, устройство, особености при експлоатация

Дренажните помпи са незаменими помощници при решаването на много задачи, свързани с транспортирането на вода. Благодарение на компактните размери и лесния монтаж, тези „универсални войници“ ще помогнат за кратко време да се справите с всеки проблем – от изпомпване на нечиста вода от кладенеца до изсушаване на терена.

За да се справи агрегатът с възложените му задачи и покупката да оправдае себе си с безпроблемна експлоатация, е необходимо обмислено да подходите към въпроса за избора на устройство.

Ние ще ви подскажем как работят дренажните помпи за вода, кои модели е уместно да използвате в една или друга ситуация. Освен това ще посочим надеждните производители на техника и ще изброим основните критерии за избор на дренажни помпи.

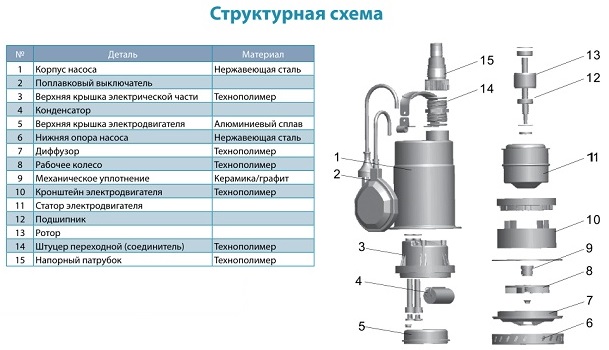

Конструкция на дренажната помпа

Конструкцията на всяка дренажна помпа, независимо дали е от местно или чуждестранно производство, има подобна комплектация и общ принцип на работа. В корпуса на агрегата са поставени електродвигател с помпен възел.

Работните елементи на електродвигателя – статор, ротор и лагерни щитове. На вала на ротора се поставя водещият работен „орган“ – центробежно работно колело, наричано крилчатка.

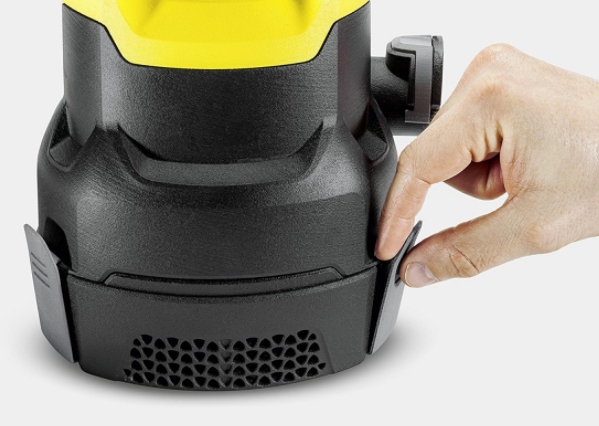

В помпения възел са предвидени смукателни отвори. Диаметърът на тези входни отвори определя максималния размер на твърдите частици, които устройството може да пропусне през себе си.

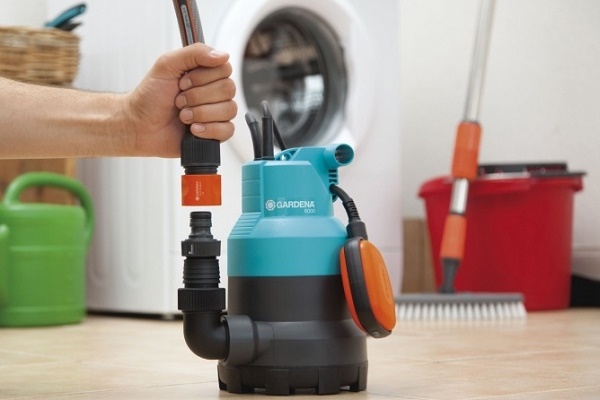

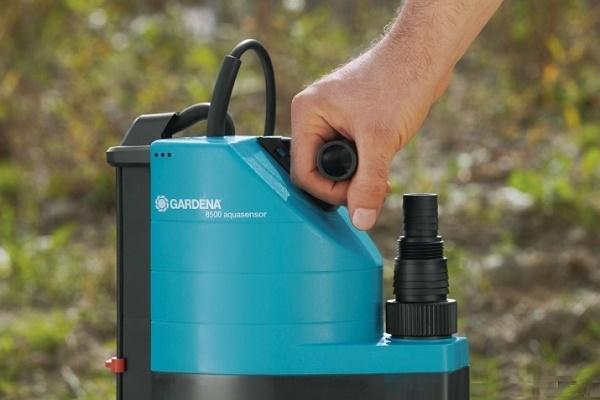

В комплектацията на агрегата обикновено са включени универсални преходници, подходящи за свързване както на гъвкави маркучи, така и на твърди тръби Ø 1ʺ и 1 1/4ʺ (+)

За безопасност на работата на движещите се механизми, помпеният възел на агрегата се снабдява с:

• терморегулатор – изключва уреда при нагряване на двигателя до достигане на критична температура;

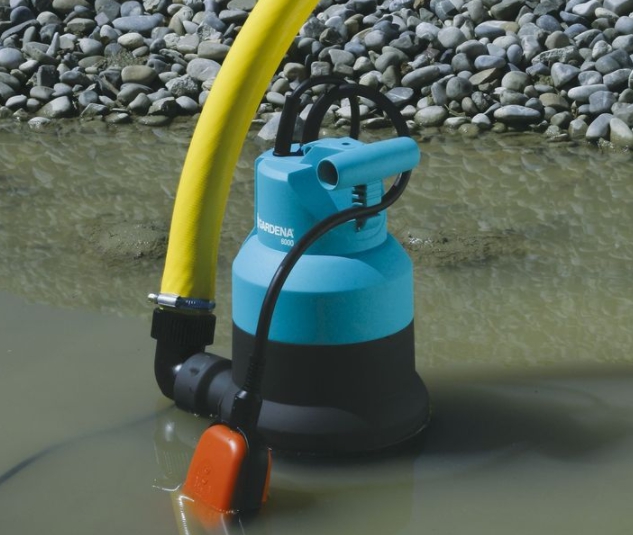

• поплавков превключвател – реагира при понижаване на нивото на преработваната течност до критична стойност.

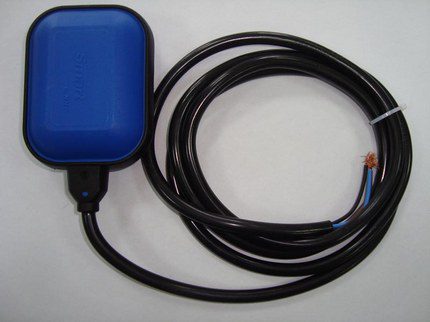

Поплавковият превключвател е набор от сензори, затворени в херметична полимерна кутия. Благодарение на въздуха, намиращ се вътре в кутията, той, подобно на поплавък, винаги се намира на повърхността на водата и се движи след нивото ѝ.

Поплавковият механизъм е оборудван с електрически превключвател и стоманена топка, която осъществява отваряне и затваряне на контактите на веригата при най-малката промяна на положението на поплавъка.

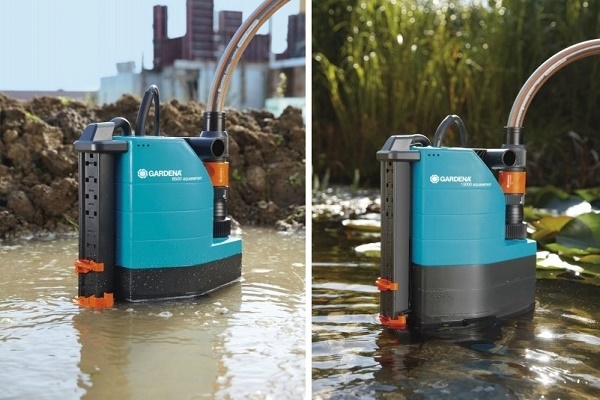

Днес все по-често могат да се срещнат уреди, оборудвани с новата технология аквасензор. Те са ефективни при необходимост от оборудване на тесни резервоари, в чиито кухини разполагането на поплавков превключвател не е възможно.

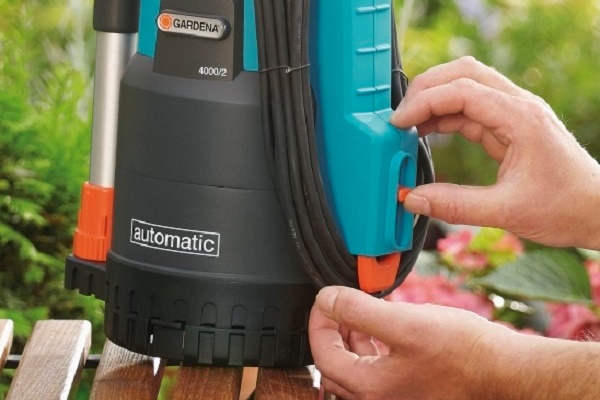

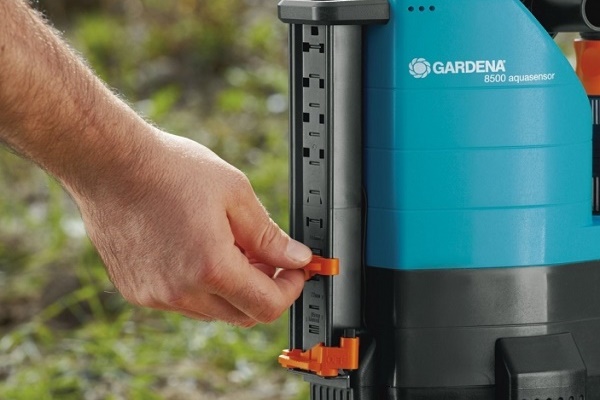

С помощта на този вграден регулатор е удобно да се задава желаното ниво на водата за автоматично включване и изключване на уреда. Минималното ниво може да достигне едва 5 mm.

Ако дренажният агрегат се използва редовно, към него се свързват твърди тръби. В случай на периодично използване на помпата за свързване са достатъчни гъвкави маркучи.

Принцип на работа на агрегата

Изпомпвайки вода, дренажната помпа я отвежда от напълнения резервоар или наводненото помещение до разположено наблизо съоръжение. При това преработваната течност първо постъпва в работната камера, а след това благодарение на създаденото налягане под действието на работата на колелото на помпата се придвижва към изходящия патрубок.

Благодарение на устройството на повечето дренажни помпи, при което работното колело е с полуотворено изпълнение, агрегатите са способни за кратко време да прехвърлят големи количества течност.

Поради това, че устройствата от този тип не са способни да създават голямо налягане, те не могат да повдигат и прехвърлят вода на големи разстояния.

Прехвърляната течност паралелно изпълнява функцията на охлаждане на двигателя. Благодарение на това вероятността от прегряване на помпата при продължителна работа се свежда до нула. Но по същата причина производителите на дренажни помпи налагат ограничение на максималната температура на прехвърляните води. За повечето модели тя не трябва да надвишава 50°C.

В продажба се среща и оборудване, което може да работи в нестандартни условия и горещи среди. Но такова оборудване струва значително по-скъпо.

Дренажните помпи могат да работят ефективно в среди с различна степен на замърсеност.

Предлаганите в продажба агрегати се делят на три категории:

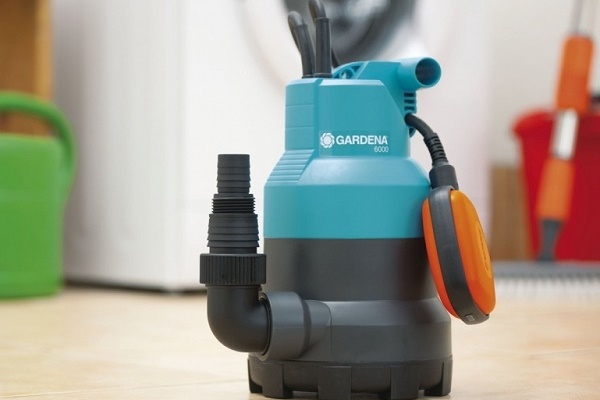

1. За чиста и слабозамърсена вода. Те изпомпват вода с включвания на частици с максимален размер 5 мм. Използват се за водовземане от водопонижаващи кладенци, изпразване на басейни и изпомпване на вода от дъждовни резервоари.
2. За средно замърсени води. Размерът на твърдите частици, транспортирани заедно с водата, не надвишава 25 мм. Използват се за изпразване на дъждовни канали, дренажни шахти.
3. За мръсна течност с включвания от 38 мм. Те се пускат в действие за изпразване на накопителни утаители, изпомпване на мръсна вода при наводнения.

Производителността на устройствата, предназначени за чиста и слабо замърсена вода, е от 83 до 230 л/мин. А подаването на изпомпаната течност може да достигне от 5 до 12 м.

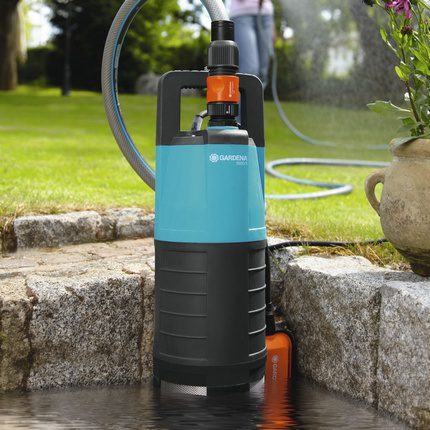

Тези параметри са напълно достатъчни за осигуряване работата на фонтани, системи за водоснабдяване и отвеждане на води, както и за експлоатация на поливни инсталации.

За изпомпване на мръсна вода, съдържаща чакъл и подобни частици с диаметър от 10 до 15 мм, се използват агрегати с производителност от 37 до 450 л/мин. Те могат да осигурят подаване на вода на височина от 5 до 22 метра.

Индустриални дренажни модели, създадени за работа с канализационни системи, могат да „смилат“ частици с размер до 120 мм.

Основната разлика на дренажните инсталации от сондажните помпи е способността да изпомпват вода, в състава на която присъстват различни видове примеси.

Дренажните инсталации могат да работят максимално ефективно само с течност, в която съдържанието на твърди елементи е минимално.

Със замърсена вода, наситена с твърди отпадъци, се справят фекални помпи с раздробител.

Класификация на помпите по типа конструкция

Разнообразието на помпеното оборудване се дели на две категории: повърхностни и потопяеми агрегати.

Модели с повърхностно изпълнение

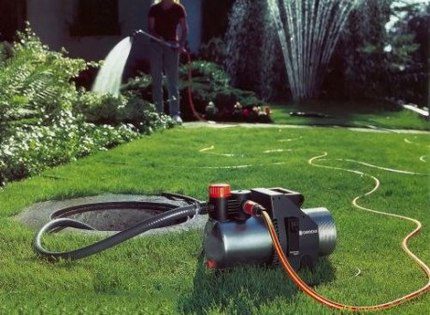

Повърхностните агрегати са предназначени за монтаж над резервоара. Корпусът на устройствата от този тип се разполага на равна повърхност в сухо място. Изпомпването на водата се осъществява чрез спуснат в резервоар ръкав: ПВЦ тръба или гумен маркуч.

Повърхностните помпи са мобилни и лесни за експлоатация: удобно е да ги пренасяте по участъка, като ги инсталирате на нужното място временно или стационарно.

Всеки модел с повърхностно изпълнение има две тръби:

• входна – осигурява постъпването на отпадъчна вода от пълния резервоар;
• изходна – отвежда отпадъчните води извън пределите на изправваното съоръжение.

Такива устройства могат да функционират в автоматичен режим. За реализиране на автоматичната работа към превключвателя за включване е свързан поплавъчен механизъм, реагиращ на нивото на течността в резервоара.

Той се потапя в изпомпваната течност заедно с маркуча. При повишаване на водата над определена маркировка се задействат датчиците на поплавъка, които разпореждат пускането на помпата.

Основните предимства на агрегатите с потопяемо изпълнение са:

• простота на монтаж и демонтаж;
• обслужването на устройството се свежда само до навременно почистване и смазване на частите.

Но такива агрегати не са подходящи за дълбоки източници. Те са предназначени за работа при височина на засмукване в границите 8-12 м.

Трябва също така да се има предвид, че при свързване на такава помпа към канализационната система, трябва да се знае точно сечението на тръбопровода, тъй като агрегатът се свързва към нея с помощта на патрубки.

Потопяеми дренажни уреди

Уредите с потопяемо изпълнение работят практически също както работят и повърхностните дренажни помпи. Но те са по-предназначени за изпомпване на вода от дълбоки траншеи или почистване на кладенци.

Прехвърлянето на отпадъчни води се осъществява от самата помпа без използване на маркучи и патрубки. Разположеният в дъното на помпата мрежест филтър защитава елементите на агрегата от твърди скални частици, пясък и неразтворими частици.

Максималната дълбочина на потапяне на помпите при различните модели обикновено не надвишава 50 м. Но те не могат да се използват при изпразване на малки резервоари и водоеми, чиято дълбочина не достига 20 м. За да могат потопяемите устройства да работят в плитки канавки, се налага да се прилага допълнително охлаждане на двигателя с вода.

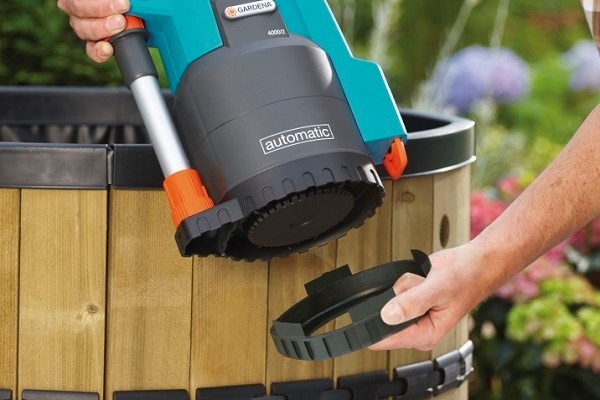

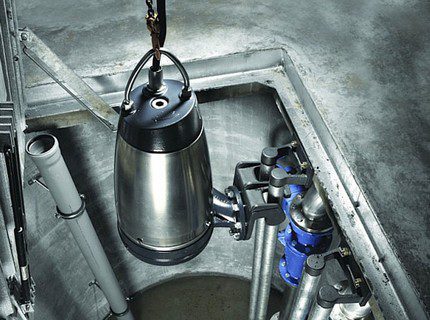

Потопяемите агрегати се инсталират на дъното на резервоара, а водата се засмуква директно през решетка, разположена в долната част на корпуса.

Дълбочината на инсталиране на агрегата зависи от типа на резервоара. Но съществува проста закономерност: колкото по-ниско е разположена потопяемата помпа, толкова по-лесно ще се работи с нея.

Сред основните предимства на устройствата с потопяемо изпълнение трябва да се отбележат:

• висока мощност и производителност в сравнение с повърхностните агрегати;
• възможност за изсушаване на дълбоки резервоари от няколко десетки метра;
• тих ход – потопените в съда агрегати по време на работа практически не произвеждат шум.

Характерно за инсталациите от този тип е, че те работят автоматично. Оборудването на устройството с поплавъчен механизъм или пластмасов балон осигурява непрекъсната работа на помпата в автоматичен режим. Той изключва двигателя на помпата при достигане на зададеното ниво на водата.

Наличието на поплавъчен превключвател е особено актуално при необходимост от изпомпване на течност от бавно пълнещи се резервоари.

Постоянната работа на устройството под вода изисква надеждна изолация на автоматиката и херметизация на електродвигателите на уреда. Поради това при производството на агрегати с потопяемо изпълнение се използват само устойчиви на корозия материали, които са способни да издържат на механични повреди.

Като материал за изработка на основните части, в зависимост от предназначението и поеманите натоварвания, могат да бъдат:

• полимери и конструкционни пластмаси;
• електротехнически, легирани и въглеродни сплави и стомани.

В скъпите модели за херметизация на електродвигателя на уреда се използват салници, изработени от керамични маншети, или пък с маслен затвор.

Единственият недостатък на потопяемите устройства е, че за обслужване и ремонт на дренажната помпа, се налага тя да бъде извадена от резервоара на повърхността. Освен това, поради херметичността на корпуса, те са доста проблематични за обслужване и ремонт.

Видове помпи по предназначение

В зависимост от мощността на устройствата и областта им на приложение, дренажните помпи условно се делят на два типа: битови и промишлени.

Уреди за битова употреба

Дренажните помпи, създадени за битови нужди, имат широк спектър на приложение.

Използват се за:

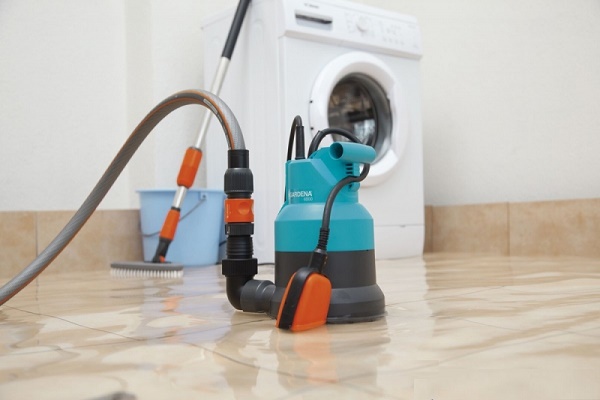

• за изпомпване на вода от наводнени мазета и изби;
• изпразване на технически кладенци;

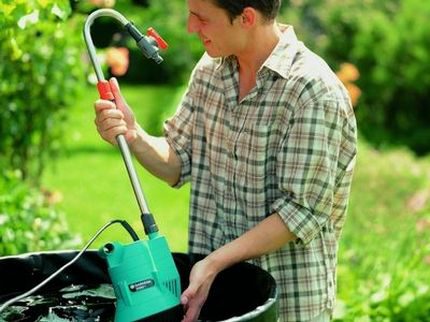

• прехвърляне на вода от басейни;

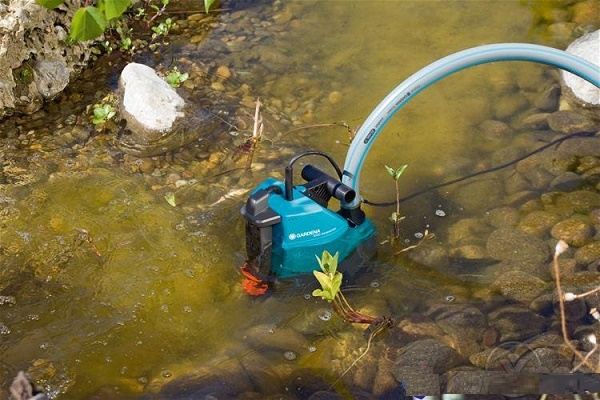

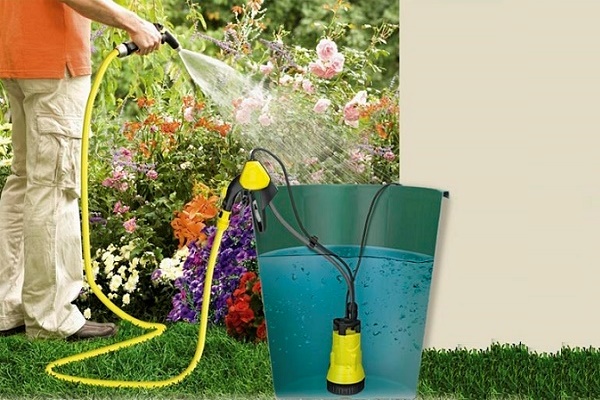

• поливане на градината от водоем или варел.

Еднофазните маломощни помпи средно имат производителност 800 л/минута и са способни да преместват извлечената от резервоар, езеро, кладенец вода на височина до 25 м.

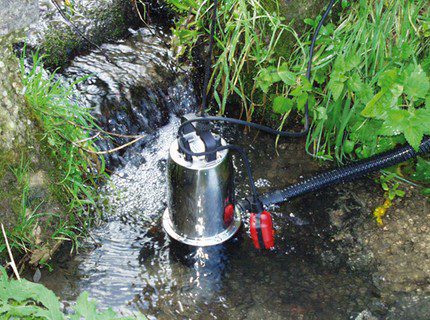

Дренажните инсталации често се използват в напоителни и поливни системи, както и при осигуряване на бързо подаване на вода за функциониране на фонтан

За битови нужди най-често се придобиват дренажници, чийто корпус е изработен от неръждаема стомана или усилен полимер. Те са способни да преместват вода с включване на твърди примеси с размер до 10 mm, чието съотношение съставлява 10% от общия обем.

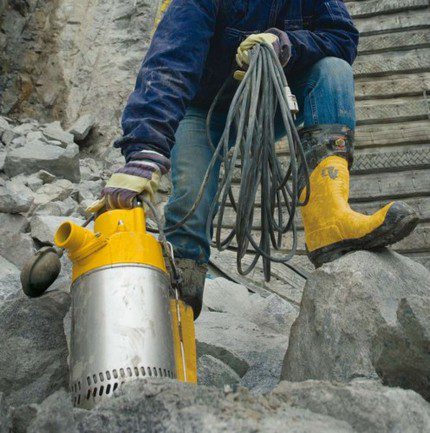

Помпи за промишлени цели

Промишлените дренажни помпи имат по-висока мощност и производителност. Мото-помпени и дизелово-помпени агрегати широко се използват от комунални служби, строителни компании и МЧС.

С тяхна помощ се извършва:

• изпомпване на канализационни резервоари и запушени тръбопроводи;
• отстраняване на аварийни наводнения;
• отвеждане на промишлени отпадъчни води;
• изсушаване на колекторни изкопи и други обекти.

В промишлен мащаб най-често се използват дренажни помпи с електрически двигатели, поставени в чугунени корпуси. Мощен радиатор на такива устройства осигурява ефективно отвеждане на топлината, а чугуненият корпус предпазва от деформация при значително топлообразуване.

Те са способни да преместват отпадъчни води и мръсна вода, включваща частици с размер до 20 mm, чието съотношение съставлява 25% от общия обем

Промишлените трифазни помпи се характеризират със скорост на засмукване до 1500 л/мин. Те са способни да издигат преработваната вода на височина от порядъка на 150 м.

Такива модели имат по-сложна за изпълнение конструкция. За провеждане на техническо обслужване те изискват привличането на специалист.

Водещи производители на дренажни помпи

Пазарът на помпено оборудване днес предлага широк избор на дренажни агрегати от различни производители, както местни, така и чуждестранни.

Сред купувачите най-голямо търсене се ползват моделите, произвеждани под следните търговски марки:

• Grundfos – датска компания, специализирана в производството на помпено оборудване, включително електродвигатели и компоненти към тях. Широкият моделен асортимент включва както външни, така и потопяеми устройства, предназначени за изпомпване на чиста и мръсна вода с различна температура. Агрегатите, произвеждани под тази търговска марка, принадлежат към високоценовия сегмент, тъй като цените на моделите са един и половина пъти по-високи от средната стойност.
• Perdollo – италианска компания, която, водена от принципа да помага на човечеството в решаването на проблемите с осигуряването на вода, произвежда помпи от ново поколение. В каталога на производителя има стотици модели, различаващи се по предназначение, конструкция и работни характеристики. Произвежданите от тях износоустойчиви и надеждни устройства, въпреки доста високата си цена, имат море от положителни отзиви от купувачи от различни краища на света.
• Wilo – немска търговска марка, появила се на местния пазар преди повече от двадесет години, се слави с внедряването на най-нови технологии и модерен дизайн. Компанията произвежда висококачествено оборудване за системи за водоснабдяване и отвеждане на води, както и за вентилация и климатизация.

В предприятията на всяка от изброените компании действа многостепенен контрол на качеството. Произвежданата от тях продукция отговаря на международните стандарти за качество и безопасност.

Препоръки за избор на оборудване

Първото, на което трябва да се обърне внимание при избора на агрегат, са условията на неговата употреба и степента на замърсяване на водата.

Диаметърът на условния проход на помпата ще съответства на максималния размер на твърдите включения, които тя е способна да прехвърля.

При избора на дренажно оборудване за вода трябва да се ориентирате по техническите характеристики на изделието:

1. Производителност. Тя се определя от изчислението на обема на работата, която агрегатът трябва да изпълни. Тоест, какво количество течност трябва да изпомпва за посочения времеви период. Акцентът трябва да се постави върху най-сложния процес.
2. Напор. За определянето на този параметър трябва да се знае приблизителната височина и разстояние, на което се планира да се транспортира водата. Този показател се изчислява като разлика между маркировката на изхода на водата от тръбата и дълбочината на потапяне на агрегата.
3. Изпомпвана среда. Максимално допустимият размер на твърдите включения, които трябва да се прехвърлят с водата, е посочен в спецификацията на уреда. В моделите, предназначени за работа със замърсена вода, размерите на работната камера трябва да бъдат такива, че да осигуряват безпрепятствено преминаване на фракциите.
4. Максимален температурен праг. При избора на потопяем модел се ориентирайте по максималния праг на температура на изпомпваната течност, тъй като двигателят на такъв агрегат се охлажда чрез пренос на топлинна енергия към транспортираната течност. В повечето случаи максималният праг на температура на водата е 50°С.

Максималната производителност на агрегатите за битово ползване е 180 л/мин. Това е напълно достатъчно, за да се изсуши резервоар или да се премахне вода от мазето. За да имате възможност да изпомпвате вода от дъното на съд или кладенец в оптимален режим, изберете модели, чиито смукателни отвори са разположени отдолу.

При изчисляване на необходимата мощност трябва да се вземе за основа параметърът, че един метър вертикален водозбор съответства на десет метра по хоризонтала.

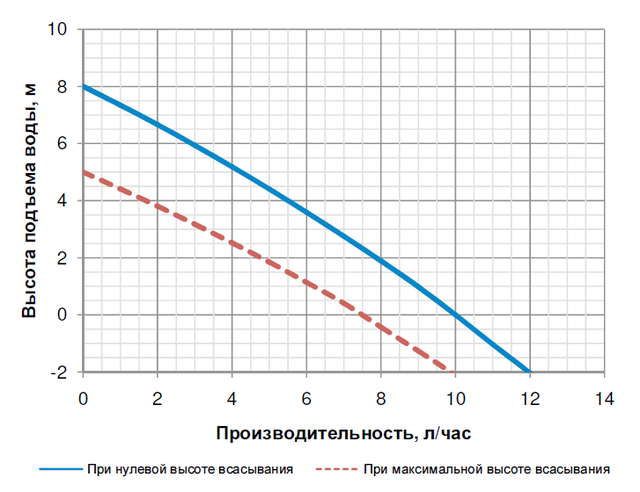

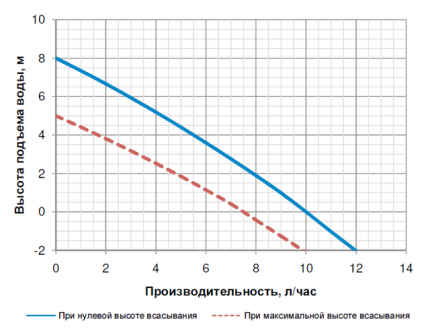

Напорът и производителността на дренажната помпа са взаимосвързани: колкото по-голяма е дълбочината на потапяне на устройството, толкова по-малък е създаваният напор (+)

При избора на модел вземете предвид и състоянието на повърхността, където ще бъде разположено оборудването. Повърхностната дренажна помпа е по-добре да се постави в шахта с размери 40х60 см. Това ще позволи да се избегне разтичането на водата по равната повърхност.

Ако използвате автоматика, която предполага вертикално разположение на поплавъка, повърхността ще остане напълно суха. Всъщност при правилно извършена настройка поплавковите механизми работят изправно и надеждно.

Независимо от типа на модел, предназначен за прехвърляне на чиста течност, трябва да се има предвид, че не трябва да се използва близо до тинесто или пясъчно дъно на водоем. Попадащите в устройството частици ще го запушват, което може да се отрази негативно на срока на експлоатация на агрегата.

Допълнителна информация относно конструктивните особености на дренажните помпи и съвети за избор на оборудване са представени в тази статия.

Изводи и полезно видео по темата

Принцип на действие на дренажното оборудване:

Правила за правилен избор на дренажна помпа:

Класификация на дренажното помпено оборудване:

Дренажната помпа е универсална техника, която може да изпълнява няколко задачи. Ако подходите правилно към избора на модел, ще можете да използвате една помпа в няколко процеса, благодарение на което ще получите прекрасна възможност да използвате агрегата дълго и плодотворно.
