Преглед на водна помпа “Водомет”: устройство, видове, разшифровка на маркировката и специфика на експлоатацията

Кладенчовата помпа по дефиниция не може да бъде евтина. При работа в филтров кладенец тя е подложена на редовно въздействие на частици пясък и тиня, а от артезиански съоръжения водата трябва да се доставя на доста голяма височина.

В търсене на надеждно устройство на достъпна цена собствениците на частни парцели най-често избират водна помпа Водомет, произведена от компанията “Джилекс”. В този материал ще разгледаме подробно устройството и принципа на работа на оборудването, ще разкажем за особеностите на неговия избор и използване.

Устройство и принцип на работа

Помпите “Водомет” имат доста широк спектър на приложение. С тяхна помощ може да се изпомпва вода от кладенци с различна дълбочина, както и от шахти и открити водоеми.

Те се справят отлично с автономното водоснабдяване на частна къща, използват се за поливане на парцела, градината и т.н. При това диаметърът на кладенеца трябва да бъде 100 мм или повече.

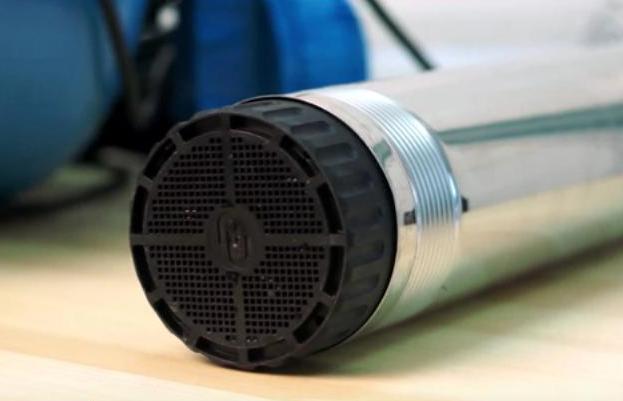

За корпуса е използвана неръждаема стомана с високо качество. Горната точка на помпата е уплътнена така, че при нейната работа пясък и други замърсявания да не попадат в корпуса отгоре.

Електродвигателят на помпата е затворен в херметична чаша, напълнена с масло. Такава конструкция неутрализира негативното влияние на външните фактори и предпазва двигателя от повреди.

Конструкцията и размерите на помпата “Водомет” позволяват да бъде инсталирана в кладенци с обсадна тръба с диаметър 100 мм или повече

Устройството е маслонапълнено, асинхронно, роторът на двигателя е късо съединен, монтиран е на търкалящи лагери. От прегряване двигателят е частично защитен от термопротектор, вграден в намотката на статора. Освен това допълнителен фактор за охлаждане е водата, преминаваща през специална пръстеновидна прорез, оставена между корпуса и статора на двигателя.

За да се балансира външното и вътрешното налягане на двигателя, се използва специална мембрана. Това позволява да се разтовари уплътнението на двигателя. В резултат на това техническите характеристики позволяват използването на помпата “Водомет” на дълбочина до 30 метра. Горният и долният капак са проектирани така, че всички компоненти на устройството да са в правилно положение спрямо централната ос.

Важна особеност на конструкцията на помпата – наличието на така наречените “плаващи” работни колела, които притежават способността да се приработят. КПД на традиционното помпено оборудване до голяма степен зависи от размера на празнината, която се образува между неговите подвижни и статични части.

Колкото по-голяма е тази хлабина, толкова повече вътрешни изтичания на течност възникват в устройството, и толкова по-ниска е неговата ефективност. По време на работа на помпата подвижните елементи постепенно се износват, което увеличава хлабината, и ефективността става още по-ниска. Конструкцията с „плаващи“ работни колела на помпата „Водомет“ им придава способност да се изместват в аксиална посока.

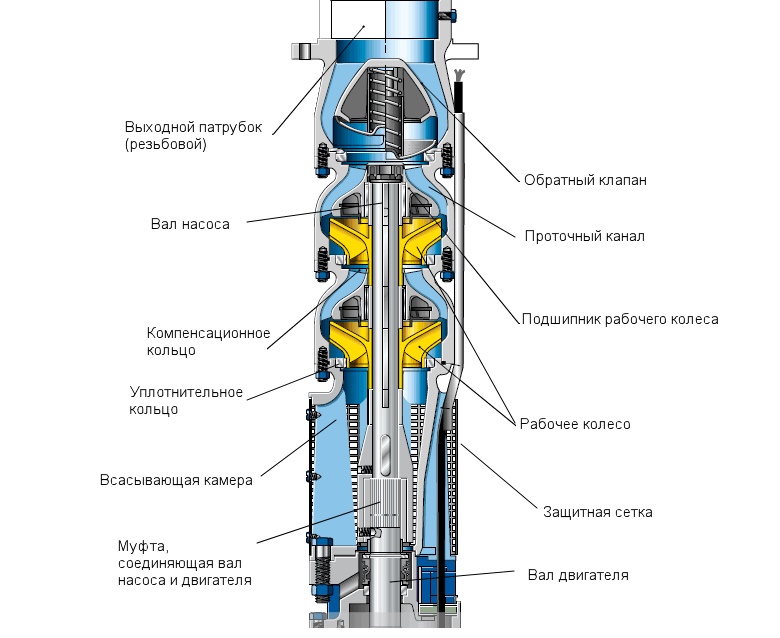

Тази схема позволява нагледно да представи вътрешното устройство на потопяема помпа тип “Водомет” с плаващи работни колела и надежден херметичен електродвигател (кликнете за уголемяване).

Въздействието на работното налягане притиска ръба на колелото към задната повърхност на дифузора, което води до контакт на тези триещи се повърхности. В резултат на това в самото начало на работа на устройството специален пластмасов пръстен, монтиран на работното колело, бързо се износва. Пръстенът придобива форма, която осигурява, условно казано, нулев просвет между тази двойка триещи се повърхности.

След като този процес на притриване на пръстена приключи, в контакт влизат още две повърхности: керамичен пръстен и антифрикционна шайба. Но при взаимодействие във вода тези два елемента не се износват. В резултат на това хлабината между неподвижните и триещите се части вътре в помпата става минимална, а ефективността на устройството значително се повишава.

Процесът на притриване на пръстена може да отнеме няколко часа. В този начален период помпата ще работи с известно претоварване. Ето защо в началото на работа на устройството може да се наблюдава по-интензивна консумация на електроенергия в сравнение с характеристиките, заявени от производителя.

По същата причина производителността на помпата в началото може да бъде малко по-ниска от очакваната. Това е естествено явление. Веднага след като процесът на притриване приключи и повишеното натоварване бъде премахнато от работните колела на помпата, всички характеристики ще се нормализират. Всички елементи на помпата, които влизат в контакт с водата, са изработени от безопасни материали, подходящи за контакт с храни.

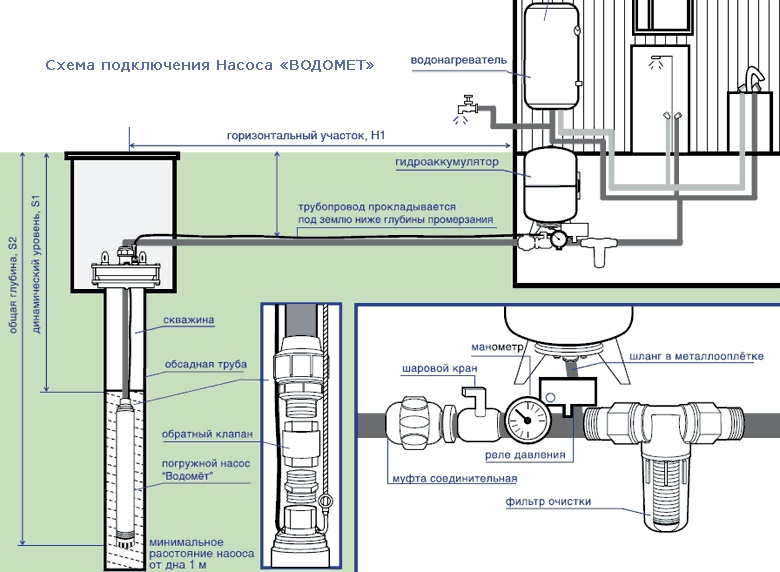

На тази схема нагледно е представен процесът на свързване на помпата „Водомет“ за организиране на пълноценно автономно водоснабдяване в дома и в имота (кликнете за уголемяване).

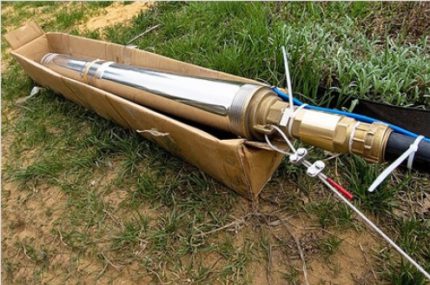

На горния капак на помпата са разположени нейният изходен патрубок и две уши, към които трябва да се прикрепи въже, както и електрически кабел.

Рядкото място на изхода на кабела на горния капак е много удобно, тъй като по този начин не се увеличават размерите на помпата по ширина. В резултат устройството е подходящо за повече обсадни тръби, дори и за доста тесни съоръжения.

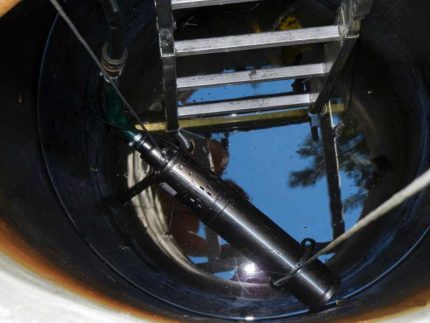

При спускане на мощната потопяема помпа “Водомет” понякога е по-удобно да се използва освен основното въже и допълнително предпазно въже.

Конструкцията на помпата вече включва кондензатор, така че при нейния монтаж не е необходимо да се използва кондензаторна кутия. В резултат за инсталиране на помпата се използва трижилен, а не четирижилен кабел, който се монтира значително по-лесно. А за това как самостоятелно да инсталирате оборудването в сондажа, прочетете в този материал.

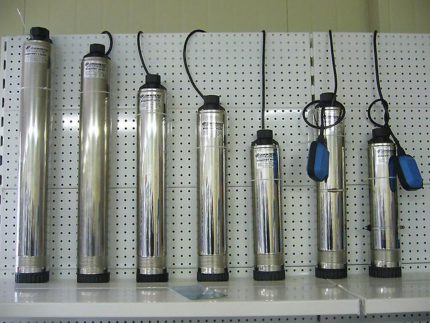

Разшифровка на маркировката на различните модели

Маркировката на помпата под формата на буквени индекси отразява особеностите на конструкцията на отделните модели:

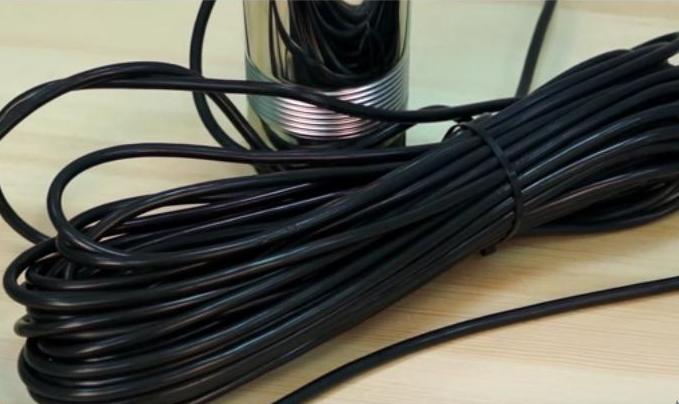

• “БК” – дължината на кабела на такъв модел е 1 м.
• “А” (автомат) – наличие на плувков превключвател, предотвратяващ ситуацията на „сух ход“.
• “ПРОФ” – помпи за сондажи без система за автоматично изключване.
• “М” (магистрален) – оборудван с нипел, който позволява използването на помпата на повърхността като елемент от водопроводната система.
• “ДОМ” – допълнително се комплектова с компоненти за организиране на автоматизирано водоснабдяване на частен дом.
• “Ч” – наличие на електронна система за автоматично управление на помпата.

Устройствата, маркирани с индекс “А”, могат да бъдат инсталирани в кладенци или други съоръжения, където има достатъчно свободно място за монтаж на плувков превключвател.

Липсата на плувков клапан в моделите с маркировка “ПРОФ” по никакъв начин не влошава експлоатационните качества на помпата. Дори ако устройството се включва до 20 пъти в рамките на час (т.е. на всеки пет минути), двигателят няма да прегрее.

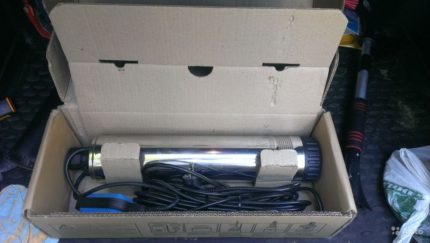

Помпите “Водомет А” се комплектоват с външен плувков превключвател и се използват основно в кладенци, тъй като за разполагането на този елемент е необходимо допълнително пространство.

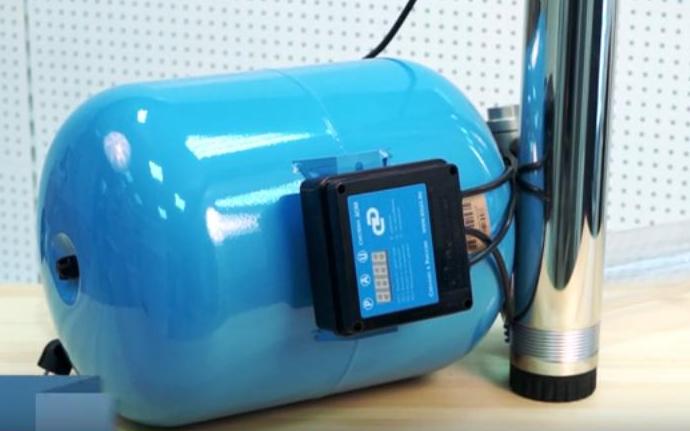

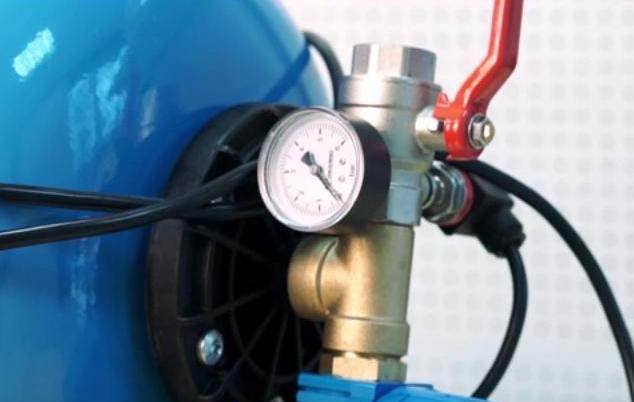

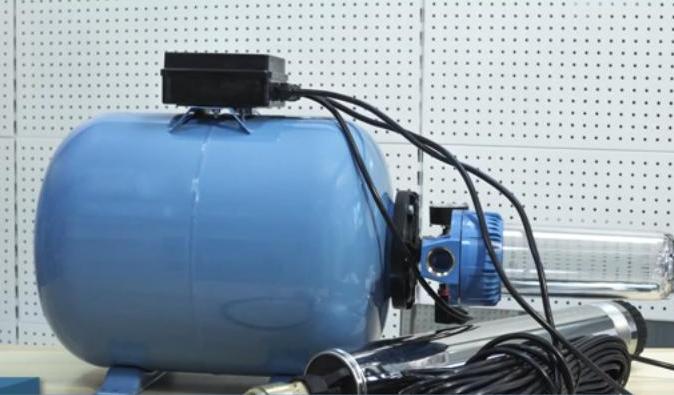

В комплекта с индекс “ДОМ” е включен хидроакумулатор, комплект спирателна арматура, както и панел за автоматично управление.

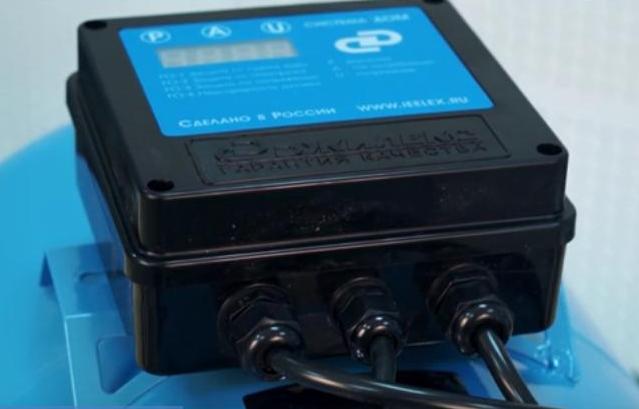

Моделът с индекс “Ч” е максимално надеждно защитен от аварийни ситуации. Той осигурява изключване на устройството при първите признаци на “сух ход”, плавен старт на двигателя при включване и дава възможност за поддържане на определено ниво на водното налягане в системата.

Горният капак на потопяемата помпа Водомет е оборудван с антифрикционна втулка. Този елемент е опора на вала, на който е монтирана помпената част на устройството. Тук, на горния капак, се намират входящите отвори. Техният размер, който е само 1,5 кв. мм, предотвратява проникването вътре в прибора на едри частици пясък, тиня и други включвания.

Причини за популярността на “Водометите”

Помпите “Водомет” – са продукция на компанията Джилекс. Тези помпи се произвеждат в Русия и се радват на заслужена популярност както на територията на РФ, така и в чужбина.

Ето няколко причини, поради които мнозина избират именно тях:

• по-високо ниво на КПД в сравнение с аналози от други производители;
• високо качество на изработка;
• простота при настройка и експлоатация;
• широк избор от модели, предназначени за работа в различни условия;
• устойчивост на неблагоприятни работни условия;
• дълъг срок на експлоатация;
• приемлива цена.

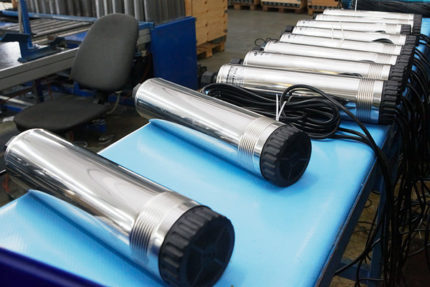

Част от компонентите за помпите се доставят от чужбина. Но всички основни технологични възли са разработени от руски инженери и се произвеждат на територията на РФ.

Тук се извършва окончателното сглобяване и тестване на готовата продукция. В резултат на това компанията “Джилекс” постига две важни цели: произвежда помпена техника с високо качество и предлага на купувача сравнително умерена цена.

Захранващият кабел, изходният патрубок за водоподаващата тръба и ушите за закрепване на въжето са компактно разположени на горния край на капака на помпата “Водомет”

Отзивите на купувачите са предимно положителни. Високо се оценява не само помпената част, но и работата на автоматичните системи, които предпазват устройството от повреди. Както е известно, специалистите препоръчват да се използва в кладенци именно центробежна помпена техника.

За разлика от вибрационните помпи, чието действие разрушително влияе на стените на кладенците, центробежните модели удължават експлоатационния живот на такива съоръжения. Друга особеност на разглежданата помпа, както и на друга продукция на компания „Джилекс“ – е нейната пригодност за работа именно в руските реалности.

Конструкторите са взели предвид не само необходимите технически характеристики, но и условията, в които техниката ще трябва да работи, и особеностите на нейната експлоатация с вероятни прекъсвания на електрозахранването, и други подобни фактори. Диаметърът на корпуса на потопяемата помпа марка „Водомет“ е 98 мм, а дължината варира в зависимост от мощността на модела.

Такива размери позволяват да се използва помпата в повечето кладенци, тъй като най-често при тяхното изграждане се използва четириинчова обсадна тръба. Особеностите на конструкцията позволяват „Водомет“ да се използва в частично потопено положение. Такава ситуация може да възникне, ако водата се изпомпва от някакъв плитък източник или резервоар.

Помпите „Водомет“ могат да работят дори в условия на повишена сложност, например да изпомпват вода, силно замърсена с пясък. Има дори положителен опит с промиване на замърсени кладенци или разпомпване на нови съоръжения с помощта на такива агрегати. Обаче не трябва да се мисли, че такива условия не се отразяват по никакъв начин на състоянието на помпата.

Диаметърът на корпуса при всички помпи „Водомет“ е еднакъв, а дължината на устройството и теглото му варират в зависимост от мощността.

По твърдение на производителя, помпата е разчетена за замърсявания от 2 кг на всеки кубичен метър. Но практиката показа, че това е твърде оптимистична препоръка. Разбира се, при изпомпване на вода с пясък скоростта на износване на помпата от този тип се повишава няколко пъти.

Устройството много скоро ще изиска ремонт или напълно ще се повреди. Затова се препоръчва или да се избере за промиване на кладенеца по-евтина или устойчива на износване техника, или да се закупи още една помпа, предназначена именно за изпомпване на чиста вода от кладенеца. На нашия сайт има също класация на потопяеми помпи за кладенец. Препоръчваме да се запознаете и с нея.

Как да изберете подходящ модел?

За да изберете правилно помпа, трябва да обърнете внимание на цифровото маркиране на различните модели. След името на помпата обикновено стоят две цифри, характеризиращи нейната работа. Първият показател обозначава максимално възможния дебит на вода за една минута, който може да се получи на изхода, ако няма някакво съпротивление на водния поток.

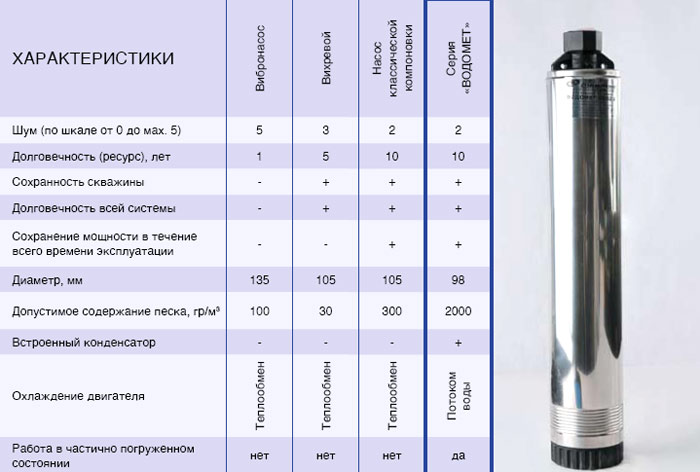

В тази таблица са представени нагледно характеристиките на помпи от различен тип, което позволява да ги сравните с данните за работата на помпата “Водомет” (щракнете за уголемяване)

Вторият показател описва максималния напор, който помпата може да осигури в системата, ако всички точки на водоземане са затворени (така наречената ситуация на работа на помпата “на задънена улица”). Така помпа с маркировка 60/52 подава нагоре 60 л вода в минута и може да осигури напор от 52 м (което съответства на 5,2 атмосфери), ако всички кранове в системата са затворени, а останалите консуматори са изключени.

Разбира се, това са данни за идеална ситуация, която почти никога не възниква. Помпата може да се избира, като се използват параметри за граничен режим на работа, но при това трябва да се вземат предвид показателите за така наречената “работна точка”. За да я изчислите, трябва да разделите граничния показател на две, т.е. да вземете 50% от максимума.

Следните сведения ще ви помогнат да се ориентирате при избора на помпа по нейните гранични показатели:

• За кладенци и сондажи с малък или среден дебит, т.е. с номинален воден разход около 2-3 куб. м/час, се препоръчва да се вземе помпа с максимален воден разход 60 л/мин, обикновено това е достатъчно за обслужване на 3-4 точки на потребление.
• Ако дебитът на съоръжението надвишава средните стойности (съответства на номинален воден разход в границите 3-4 куб.м/ч), струва си да се обърне внимание на “Водомет” с максимален разход 115 л/мин.
• При високи стойности на дебита (номинален разход 4-6 куб.м/ч) се препоръчва да се закупи агрегат, осигуряващ безпроблемно потребление на 150 л вода в минута.

Максималният напор на помпата се избира в зависимост от данните за статичното водно ниво в сондажа или кладенеца. (Изчислява се като разстоянието от водното огледало в спокойно състояние до дъното на водозаборното съоръжение.)

Ето полезни препоръки относно конкретните цифри:

• помпи с напор 30-32 м се препоръчват за съоръжения с динамично ниво до 5 м;
• модели, осигуряващи напор от 45-52 м, ще позволят да се издигне вода от дълбочина не повече от 25 м;
• помпи с показатели за напор в границите 60-75 м са предназначени за съоръжения със статично ниво 25-45 м;
• устройства с напор 92-115 м се използват за изключително дълбоки сондажи, статичното ниво на такива съоръжения може да състави 45-60 м.

По този начин, като знаете характеристиките на своето съоръжение, можете веднага да се ориентирате по особеностите на модела помпа “Водомет” за своята система.

Особености на експлоатацията на устройството

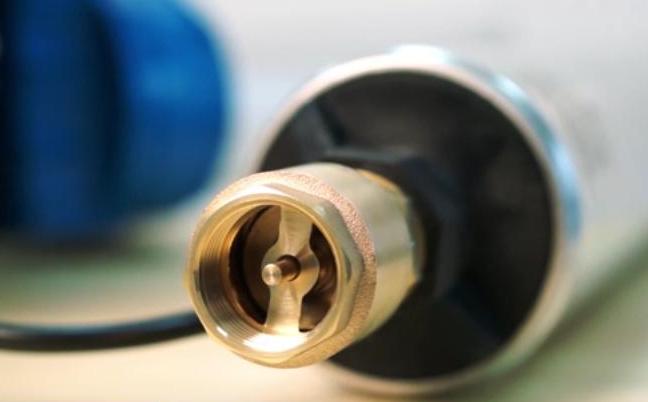

Обикновено помпата “Водомет” не се комплектова с възвратен клапан. Но този елемент е изключително важен за ефективната експлоатация на устройството. Възвратният клапан се монтира на изходящия патрубок на помпата по такъв начин, че след изключване на помпата водата да не изтича от водопроводната система обратно в кладенеца или сондажа.

Особено необходим е възвратният клапан в автоматизираните системи за самостоятелно водоснабдяване, за да се поддържа нормално налягане. Монтираният в близост до дълбочинната помпа „Водомет“ възвратен клапан изпълнява допълнителна функция – предпазва водопроводната система от хидроудар.

При монтажа на възвратния клапан трябва да се вземе предвид следният момент: ако разстоянието между водната повърхност и възвратния клапан надвишава седем метра, във водопровода все пак могат да се образуват празнини. В такъв случай при всяко включване на помпата ще се наблюдава хидроудар.

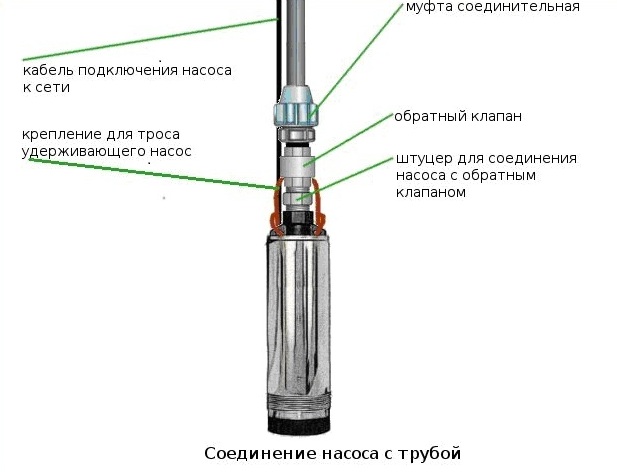

На тази схема е представен нагледно процесът на монтиране на възвратен клапан на помпата „Водомет“. При това не бива да забравяте препоръката да оставите разстояние от един метър между клапана и помпата, за да се избегне засмукване на въздух в устройството.

Също така не трябва да монтирате възвратния клапан директно на изхода на помпата, дори и малката дълбочина на потапяне да позволява това предвид предишната препоръка. Такова близко разположение на клапана може да доведе до образуване на въздушна тапа вече не във водопроводната система, а в самата помпа.

В резултат на това постъпването на вода в устройството ще спре, което ще доведе до опасна ситуация на „сух ход“. Ако дълбочината на потапяне на помпата е по-малко от един метър, се препоръчва да монтирате възвратния клапан на разстояние от един до седем метра от помпата. Да се откажете от монтирането на възвратен клапан има смисъл само в случай, че помпата периодично се изважда на повърхността.

Например, ако агрегатът се използва само за поливане или за пълнене на резервоари, а не за пълноценно самостоятелно водоснабдяване, монтирането на възвратен клапан не е задължително. Въпреки това към работата на подобна система трябва да се подхожда с повишено внимание.

Маркучът, напълнен с вода, се отличава със значително тегло. При изключване на помпеното оборудване, което не е оборудвано с възвратен клапан, то ще работи по принципа на прахосмукачката. Ако по това време той лежи на земята, има голяма вероятност за замърсяване на помпата.

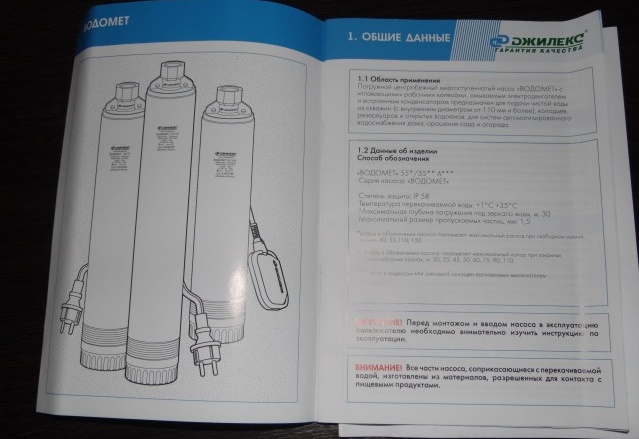

Към всяка помпа „Водомет“ на компанията „Джилекс“ е приложен подробен технически паспорт с препоръки за правилно монтиране и експлоатация на устройството.

Ако възникне такава опасна ситуация, трябва незабавно да изключите помпата ръчно. Такива случаи често стават причина за замърсяване на помпата с чужди частици, преждевременен ремонт на оборудването или окончателно излизане от строя.

Изводи и полезно видео по темата

Интересен преглед на помпата „Водомет 55/50А“ можете да видите в следния видеоматериал:

Тук можете да видите реалистичен преглед на разопаковането на мощната кладенческа помпа „Водомет 115/75“:

Помпите “Водомет” на компанията Джилекс са надежден и сравнително евтин вариант за сондаж или кладенец. Важно е само да изберете правилния модел и да осигурите подходящи условия на експлоатация.

Търсите помпа за сондаж? Или имате опит с използването на помпи Водомет от Джилекс и можете да дадете ценен съвет или да споделите нюансите на работата на това оборудване? Моля, оставяйте своите коментари, задавайте въпроси в блока под статията.
