Датчик за налягане на водата в системата за водоснабдяване: специфика на използване и регулиране на устройството

Добре работещата водоснабдителна система е един от най-важните атрибути на комфортното живеене, както в луксозна вила, така и в скромна селска къщичка. Често собствениците трябва да изградят индивидуална водопроводна мрежа. Всъщност далеч не във всички населени места има централизирано водоснабдяване.

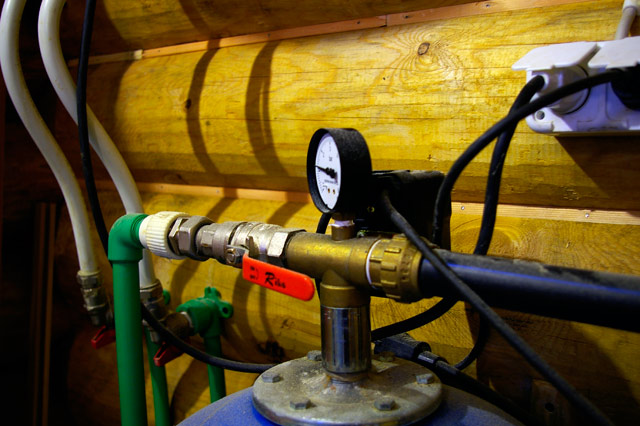

Датчикът за водно налягане във водоснабдителната система ще автоматизира подаването на вода към крановете. Малък по размер уред значително ще увеличи ресурса на помпеното оборудване, като същевременно ще предотврати разрушителните за техниката хидроудари.

За това как работи устройството и как да го изберете правилно, като вземете предвид работните характеристики на водопровода, ще научите, като се запознаете с представената от нас информация. Ние подробно описахме устройството и принципа на работа на датчика. Предложените за разглеждане сведения допълнихме с фото и видео материали.

Предназначение и област на използване на уреда

Въпроси, за които дори не подозират много жители на големите градове, след закупуването на крайградски недвижим имот веднага стават актуални. Сред тях – изграждане на личен водопровод, един от важните елементи на който е датчикът за налягане.

Животът на чист въздух е двойно по-приятен, ако можете да вземете вана, да използвате пералня или да включите автоматично поливане на лехите, засадени с домашни зеленчуци, ягоди и зеленина. За да задоволите всички потребности на жителите на конкретно частно домакинство, е необходима добре функционираща система за водоснабдяване.

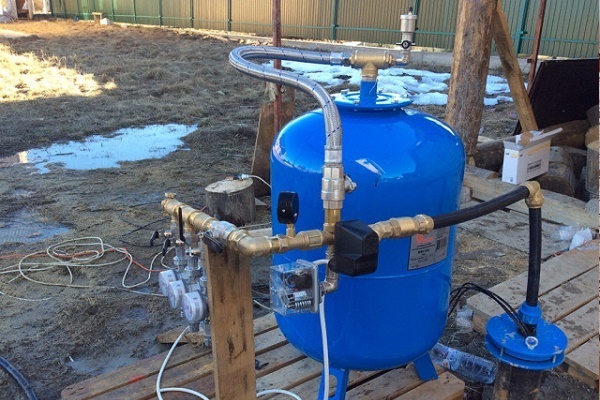

За автоматизиране на процеса на вземане на вода в автономни водопроводи се инсталират датчици за налягане, със спецификата на използване на които запознава следната селекция:

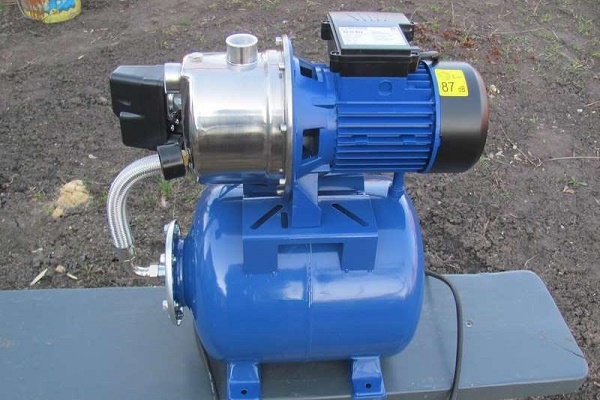

Собствениците на вили и къщи използват вода от кладенци и сондажи. За водовземането им се прилага съвременно оборудване, чието сърце е помпата. Тя, при необходимост, подпомпва вода. За да се удължи експлоатационният срок, се инсталира специален сензор, който следи налягането на водата в тръбопровода.

За да не свърши водата във вилата в най-неподходящия момент, например по време на миене на съдове или в разгара на къпането, ще помогне автоматичният контрол на включването на помпата.

Второто име на този уред е реле за налягане. В някои модели помпени станции то се доставя в комплект. Сензорът има настройки, зададени от фирмата производител. Неговото предназначение е да осигури оптимална честота на включване и изключване на помпата.

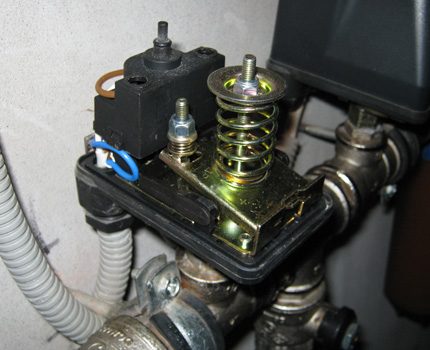

Ако релето се справя отлично с възложената му функция, то сърцето на индивидуалния водопровод ще работи продължително време. В противен случай помпата може да прегрее и бързо да изгори.

Когато 5-6 членове на домакинството постоянно живеят в къщата, те пускат крановете, за да си измият ръцете, използват тоалетната, мият съдове, вземат вана, използват вода за миене на автомобила или за поливане на градината. Трудно е да си представим колко дълго би издържала помпата, чиято работа не се контролира от сензор. Тя би се включвала всеки път, когато потребителите се нуждаят от вода.

Редовното падане на налягането и в резултат слабият напор на водата водят до често включване на помпата. Това може да се дължи на неправилна настройка на сензора за налягане на водата.

Класификация на моделите на контролерите

Пазарът на оборудване и резервни части за системи за водоснабдяване изобилства от предложения на руски и чуждестранни заводи. Сред сензорите за налягане могат да се срещнат както евтини и прости модели на руски производители, така и скъпи многофункционални решения.

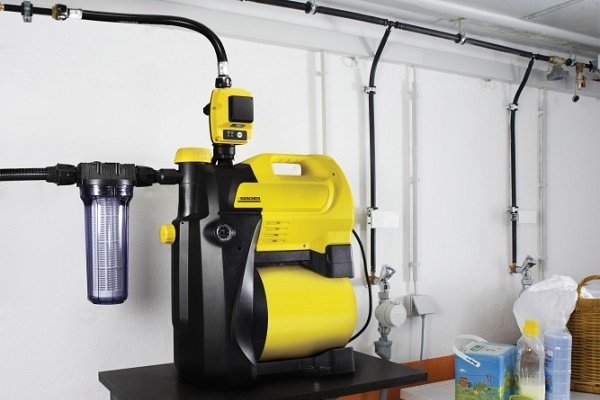

Скъпите варианти на контролерите за налягане включват вграден сензор за налягане. Такива устройства обикновено не само контролират налягането, но и го изравняват.

Всички видове сензори могат да се разделят на 2 основни групи:

• електромеханични;
• електронни.

Първият тип устройства има метална пластина, която реагира на налягането на мембраната на хидробойлера в системата, затваряйки или отваряйки контактите. Ако стойността му е недостатъчна, помпата се включва, в противен случай – изключва.

Електронният тип сензори изпраща сигнал за деформация на мембраната към системата за автоматично регулиране. Получената информация се анализира и се подава команда за изключване/включване на помпата.

Такова оборудване реагира много чувствително на най-малкото отклонение от зададените стойности, има защита от „сух“ ход. В зависимост от модела е възможно автоматично рестартиране на системата след аварийно изключване, уведомяване на собственика за неизправности чрез изпращане на съобщение на мобилен телефон и други допълнителни функции.

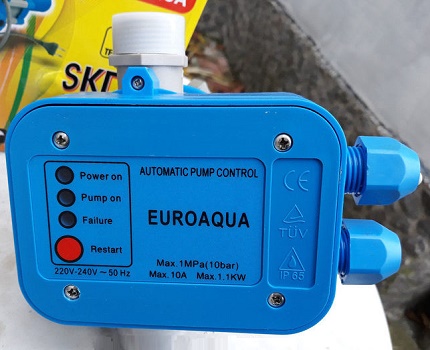

Сложните уреди е целесъобразно да се поставят в крайградски къщи, където се планира целогодишно живеене на няколко членове на семейството.

Например, испанският регулатор KIT 02, изпълняващ функциите на сензор за налягане, способен да поддържа постоянно налягане с определена стойност, защитаващ от сух ход, има обратен клапан, вграден манометър, гаси хидроудари. Но цената на този модел е далеч от 10 €.

Най-популярните варианти на устройства за водно налягане в частна система за водоснабдяване:

• руски – РДМ-5 от Джилекс;
• немски – Grundfos FF 4-4, Tival FF 4-4, Condor MDR 5/5;
• италиански – PM/5G, PM/3W от ITALTECNICA, EASY SMALL от Pedrollo;
• испански – електронен регулатор KIT 00, 01, 02, 05 от ESPA.

Едно от бюджетните решения може да бъде сензор от фирма Джилекс РДМ-5. Той има фабрични настройки на долната и горната граница съответно 1,4 и 2,8 атмосфери. Диапазонът може да се променя самостоятелно, като се има предвид, че работните стойности на този уред са от 1,0 до 4,6 атмосфери.

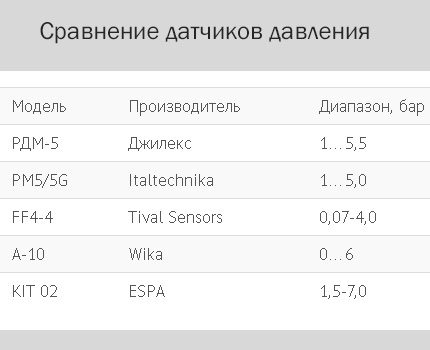

Сравнителна таблица на различни сензори от руски и европейски производители. Последните два варианта са електронни. Тяхната цена е многократно по-висока от механичните.

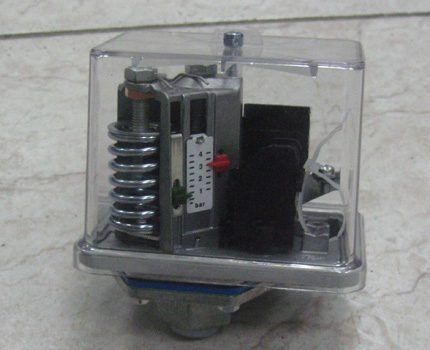

Уредът на немската компания Grundfos модел FF4-4 се отличава с възможност за задаване на настройки с точност до 0,01 атм. Работният му диапазон е от 0,07 до 4 атмосфери, а FF4-8 – до 8 атм. Той има прозрачен капак и специална скала вътре в устройството.

Добре обмислена функционалност и отличен дизайн на немските модели доставят удоволствие от използването на устройството

Всичко това значително опростява самостоятелната настройка – не е нужно да въртите гайки и да гадаете дали е достатъчно. Скалата веднага показва резултата. Основното отрицателно качество на устройството е цената, която е почти 5 пъти по-висока от РДМ-5.

Устройство и принцип на работа на типичния датчик

Най-често собствениците използват датчици от механичен тип. Основното им предимство е независимост от електричество. Те не изискват отделяне на специален контакт за включване на устройството в работа.

Тези уреди са предназначени за включване и изключване на помпата при достигане на зададени стойности на налягане. Затова помпата се свързва към мрежата чрез датчика.

Строежът на уреда зависи от модела и производителя. Най-често дачниците използват най-простото руско реле (+)

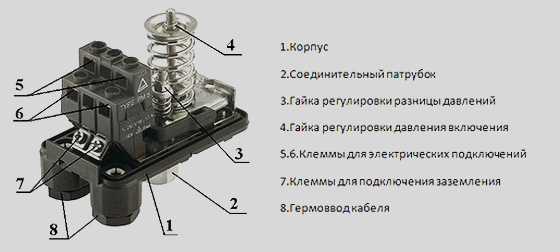

Най-простият и популярен механичен датчик РДМ-5. Той се състои от следните елементи:

• метална платформа;
• мембрана;
• бутало;
• пружини;
• регулировъчни болтове с гайки;
• пластмасов корпус;
• електрически контакти.

По-скъпите модели на чуждестранни производители могат да имат скала за регулиране, вграден манометър и други компоненти, които позволяват изпълнението на най-разнообразни функции.

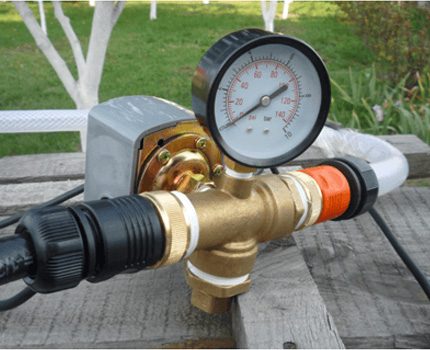

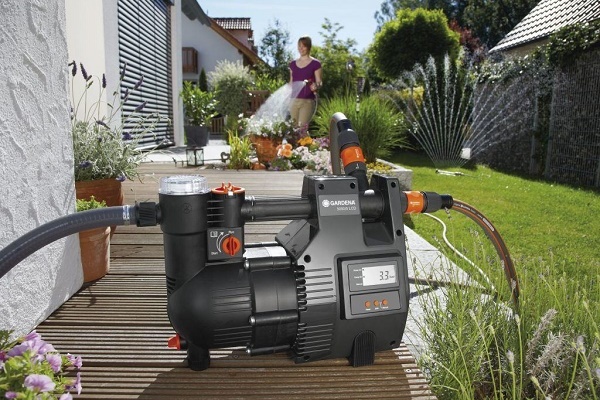

С датчик за налягане на водата е значително по-удобно да се организира поливане на лехи, цветни лехи, храсти и тревна площ

По брой на възможностите и цена могат да се разграничат следните групи датчици за налягане:

• просто реле за налягане;

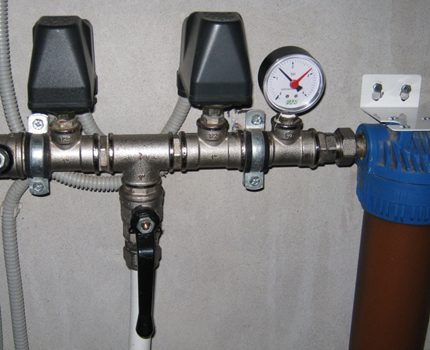

• допълнителен датчик за защита от сух ход. Той се предлага в комплект с просто реле, например при фирма Aquatica;

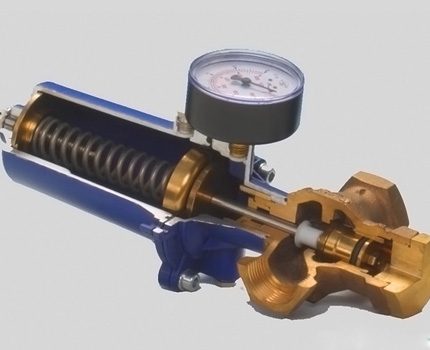

• контролер за налягане на водата – сложен уред с датчик, манометър, много други функции и доста висока цена.

Устройството на електронните контролери с вградено реле за налягане и манометър е по-сложно от това на механичните. Такива уреди, в зависимост от модела, имат допълнителен регулатор, който предотвратява колебания на налягането на водата в системата. Това осигурява винаги равномерен напор, независимо дали в конкретния момент помпата работи.

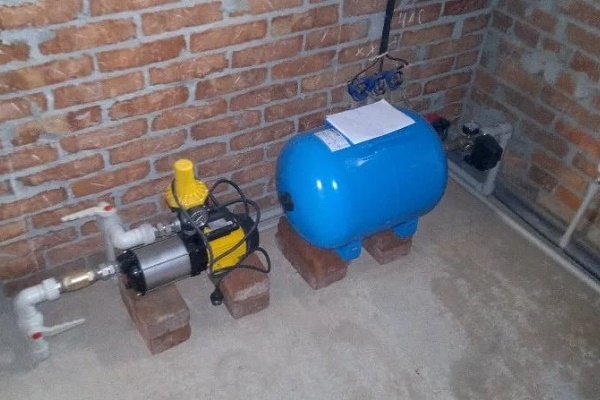

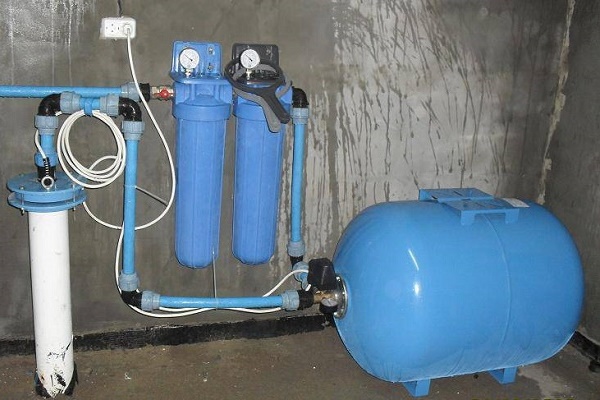

Датчикът, който контролира работата на помпата, се монтира, като правило, в системи за водоснабдяване с хидроакумулатор. Уредът винаги се монтира пред резервоара. Неговата функция се състои в постоянно измерване на налягането на водата в системата. Тези показания датчикът сравнява със зададените стойности.

Ако жилището се намира в местност с чести прекъсвания на електрозахранването, има смисъл да се монтира резервоар с голям обем на тавана

Щом налягането стане по-ниско от зададеното в настройките, контактите се затварят и помпата се включва, започвайки да изтегля вода. Тя запълва хидроакумулатора, който помага да се създаде необходимото налягане.

В момента, когато сензорът регистрира горната граница на налягането, зададена от собственика на къщата, електрическите контакти се отварят – помпата спира работа.

Честотата на включване/изключване зависи от обема на хидроакумулатора, налягането в системата и броя на потребителите на вода. Например, ако домакинята на вилата взема вана, съпругът ѝ се наслаждава на хидромасаж в душ-кабината, а в кухнята работи съдомиялна машина, тогава сензорът в определен момент ще включи помпата.

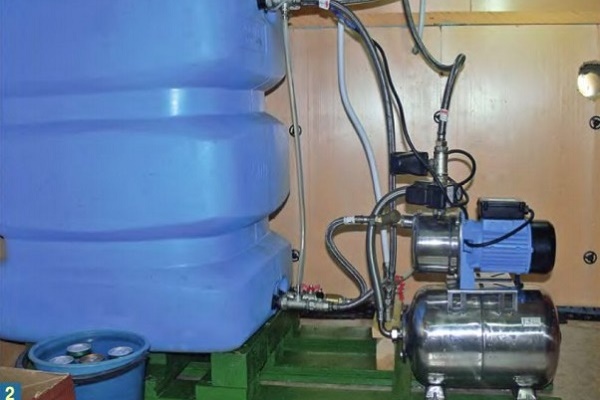

Първоначално при отваряне на крановете и душ-главите водата ще постъпва от накопителния резервоар. Щом количеството ѝ намалее, мембраната на съда също ще намали съпротивлението.

Съответно налягането в системата ще стане по-ниско. Мембраната на хидроакумулатора веднага ще реагира на тази промяна и, щом показанията достигнат долната граница на налягане, зададена от потребителя, контактите на релето за налягане ще се затворят.

В този момент помпата ще се включи и ще започне да изпомпва вода в системата, като същевременно запълва освободеното пространство в хидроакумулатора. Ако крановете все още са отворени, водата от кладенеца ще постъпва, докато налягането в системата достигне горната граница на диапазона, зададена от собственика.

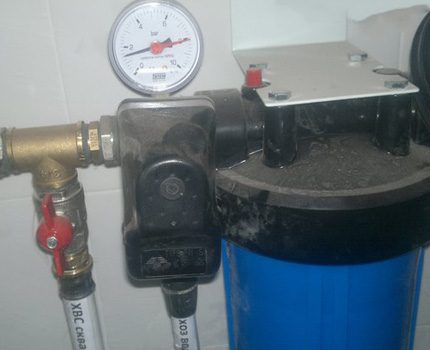

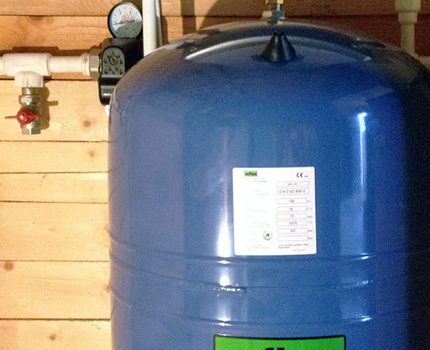

Обемът на хидроакумулатора зависи от нуждите на конкретното домакинство и неговите жители. Колкото повече хора живеят и колкото повече санитарни уреди са инсталирани, толкова по-голям капацитет на резервоара ще е необходим.

Ако в къщата се използва електронен контролер с допълнителни функции като сензор, тогава в момента, когато налягането пада, напорът на водата не отслабва. Вграденият регулатор помага да се поддържа необходимото налягане и потребителят няма да забележи нищо, за разлика от ситуацията с използване на обикновен сензор за налягане.

Принципи на извършване на регулирането

Уредът, който следи налягането и управлява работата на помпата в автоматичен режим, е много удобен за използване. Той почти не се нуждае от внимание и поддръжка. Само 1-2 пъти годишно ще трябва да се почисти от отпадъци и да се провери как сензорът се справя с контрола на зададения диапазон на налягане на водата.

Какво трябва да знаете преди започване на работа?

Първоначално собственикът, закупил такъв уред, има 2 варианта:

• да остави настройките, зададени от производителя;
• самостоятелно да зададе желания диапазон на задействане.

Първият вариант е удобен, когато параметрите на помпата и налягането в системата съответстват на заводските стойности. При простите местни модели те са 1,4 и 2,8 атмосфери съответно за долната и горната граница. В зависимост от уреда и производителя тези цифри могат да се различават.

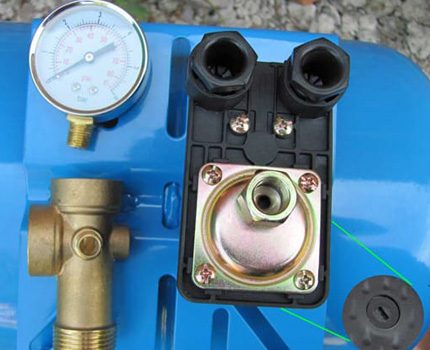

Горната и долната граница на заводските настройки задължително се посочват в паспорта в раздела с техническите характеристики

Ако посоченият диапазон подхожда на собственика на къщата, остава само да се постави сензорът, следвайки инструкциите за монтаж. В противен случай предстои самостоятелна настройка на сензора, който контролира налягането на водата в частната водоснабдителна система.

По-удобно е да се настройва желаният диапазон в модели с вграден манометър и по-чувствителна скала на деленията. Но цената на такова решение ще струва немалка сума.

Преди да се пристъпи към настройка на уреда, е необходимо да се провери в паспорта максимално допустимият работен диапазон и да се сравнят тези данни с мощността на помпата. Важно е да се остави малък резерв – не трябва да се допуска работа на оборудването на максимум. Тази разлика е около 0,5 атмосфери.

Също така, трябва да се помни, че оптималният диапазон на задействане на помпата е 1-1,5 атм. Не трябва да се прави повече – могат да възникнат хидроудари, които причиняват непоправима вреда на оборудването. Минималният праг на включване на помпата трябва да бъде не по-малко от 1,4 атм.

Ако по време на работа на помпата има вероятност нивото на водата във водовземането да спадне под границите, необходими за нормално функциониране на оборудването, тогава сензорът за налягане е добре да се допълни с автоматичен блок. Тогава агрегатът ще се изключва при заплаха от “сух ход”

Преди настройката на сензора задължително трябва да се разбере какво е налягането в хидроакумулатора. За целта той се изключва от мрежата, източва се водата, с манометър се проверява налягането.

Ако показанията са 1,4 атмосфери и по-малко, трябва да се докача до 1,5 атм. В противен случай трябва да се изпусне излишният въздух до тази стойност, като се натисне нипела.

Поетапна настройка на датчика за налягане

В зависимост от модела на сензора действията по неговата настройка ще се различават леко. Във всеки уред има свои части, отговарящи за настройката на диапазона на задействане на помпата. Например, при немския FF4-8 има скала на деленията, където всичко се регулира изключително лесно. И капакът за извършване на настройката не трябва да се сваля – той е прозрачен.

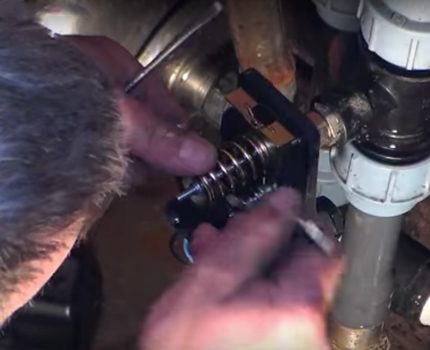

Настройката може да се извършва самостоятелно, като се проучи паспортът на уреда, или да се покани специалист

Ако това е сложен електронен контролер за налягане с допълнителни функции, трябва внимателно да прочетете в паспорта особеностите на посочване на работното налягане за системата. Освен това, то трябва да бъде поне с 0,5 атм по-малко от пределно допустимите показатели.

Независимо от марката и модела на устройството, следящо налягането, първо трябва да проверите долната граница, при която се задейства помпата. За целта трябва да източите водата, като отворите крана. Веднага щом започне изпомпването на вода, запишете показанията на манометъра.

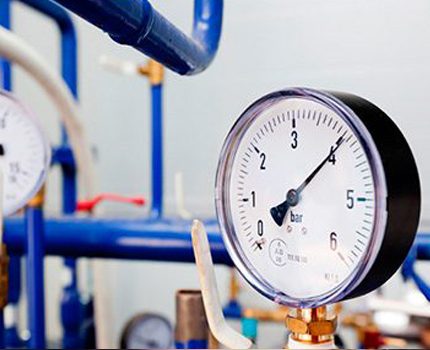

При някои модели сензори има вграден манометър, при други няма, за тях трябва да закупите отделно измервателен уред.

Когато помпата се изключи, тази стойност също трябва да се запише – това е горната граница на максимално допустимото налягане в системата. Освен това, тези показания не трябва да се различават едно от друго с повече от 1,5 атмосфери.

Като знаете първоначалния диапазон на реагиране на оборудването, остава да настроите горната граница и нейната разлика с долната. Ако това е модел с две пружини, регулирането ще става с помощта на гаечен ключ.

Първо трябва да свалите защитния капак, за да видите под него 2 пружини. Голямата отговаря за промяната на горната граница на предела. За да намалите или увеличите граничната стойност, трябва да завъртите гайката. Освен това, по-добре е да го правите бавно, завъртайки на 0,5 – 1 оборот.

След като я затегнете веднъж, трябва да отворите крана и да проверите по манометъра получената стойност на налягането за включване на помпата. Ако показателят не ви удовлетворява, продължете да въртите гайката.

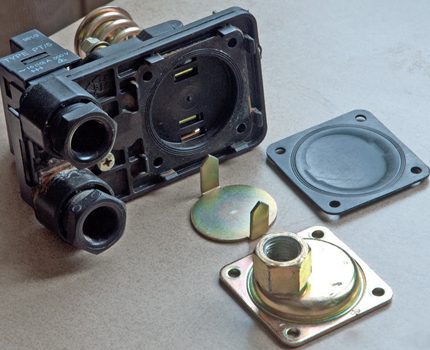

Понякога вместо регулиране се налага почистване на фланеца и контактите на уреда от минерални отлагания. Включванията се причиняват от вода, преминала недостатъчно пречистване или транспортирана по стари метални тръби.

Малката пружина отговаря за промяната на разликата между горното и долното налягане. При нейното затягане е важно да запомните, че тази разлика не трябва да бъде повече от 1,5 атм. Когато гайката пред голямата пружина е затегната, а гайката на малката също е регулирана, трябва отново да отворите крана и да започнете да изпускате водата.

Веднага щом помпата се включи, запомнете стойността, посочена от манометъра – това ще бъде долната граница. След това трябва да изчакате повишаване на налягането в системата. Щом достигне горния предел – помпата ще се изключи. Това показание също трябва да запомните и да го сравните с долното.

Ако цифрите се различават с 1,5-1 атм, не пресичат минимално и максимално допустимите работни стойности, значи всичко е успешно. В противен случай трябва отново да източите водата и да започнете регулирането наново.

Изводи и полезно видео по темата

Видео #1. Преглед на модели сензори, следящи налягането в системата за водоснабдяване:

Видео #2. Подробен видеоклип за електронно реле за контрол на налягането на водата:

Видео #3. Информация във видео формат за особеностите на регулиране на местен сензор за налягане на вода:

Видео #4. За особеностите на обслужване на сензора за налягане, работил 2 години. Първоначално задачата беше да се смени предишния диапазон на задействане на помпата:

След като се запознаете със спецификата на работа и регулиране на сензорите за налягане на вода в частни водоснабдителни системи, можете да извършите настройката на устройството сами.

Ако останат съмнения в собствените ви сили, по-добре да извикате специалист, който се ползва с добра репутация. Важно е сензорът да работи правилно, тогава няма да възникнат никакви проблеми с цялата водоснабдителна система на вилата/къщата за отдих.
