Помпена станция без хидроакумулатор: особености на действие и устройство на водоснабдяване без хидробак

Благодарение на съвременното оборудване частният собственик на къща има възможност да оборудва автономна система за водоснабдяване по свое желание. За сезонно пребиваване в крайградска къща или на вила напълно ще свърши работа помпена станция без хидроакумулатор, въпреки че такова решение се прилага все по-рядко поради своята непрактичност.

Нека разгледаме принципа на работа, плюсовете и минусите на система, работеща директно от сондаж или кладенец до точките на водочерпене. Ще оценим целесъобразността на такова решение, както и ще представим варианти за организиране на водоснабдяване без хидроакумулатор.

Целесъобразно ли е да се откажем от хидроакумулатора?

При проектирането на система за подаване на вода в къщата е необходимо да се вземат предвид фактори като броя на потребителите, обема на прехвърляната течност, ресурса на кладенеца или сондажа. Ако водата е необходима постоянно и в големи количества, то без хидроакумулатор просто не може.

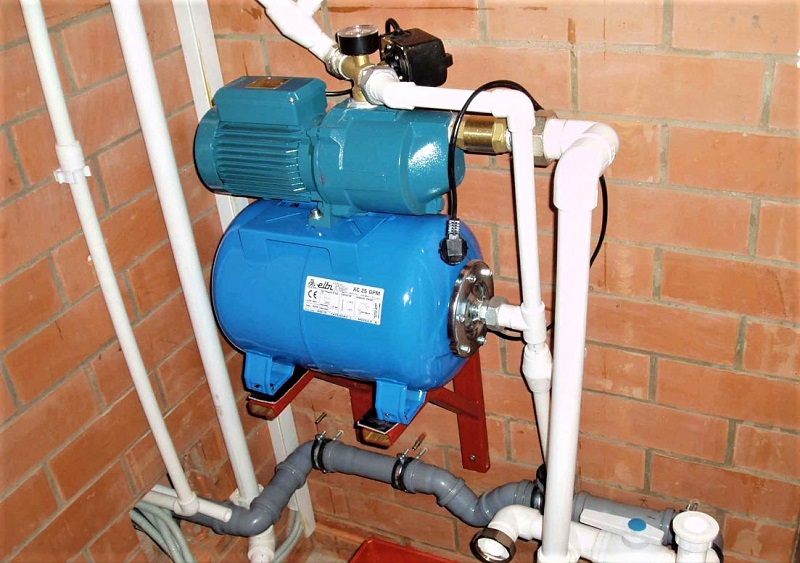

Помпена станция с хидробак осигурява непрекъснато подаване на вода в къщата, а ако внезапно настъпи прекъсване на електрозахранването, то запасът от течност ще бъде достатъчен, за да довършите своите дела. Обемът на резервоара се избира, като се изхожда от потребностите.

Средният обем за битово приложение е 25-50 л, но за честа употреба е по-добре веднага да закупите резервоар от 100-200 л или да включите накопител в схемата като допълнение.

Хидроакумулаторът изпълнява няколко важни функции: стабилизира налягането на водата в системата, предпазва оборудването от хидравлични удари, увеличава експлоатационния срок на помпата

Системата за водоснабдяване може да работи и без хидроакумулатор. По същество тя представлява помпа, свързана чрез тръбопровод с точките на водочерпене. Основният минус на такава система е бързото износване на помпеното оборудване.

В система с хидробак включването на помпата се извършва само при необходимост, докато тук тя ще се включва всеки път, когато някой отвори кран с вода или поиска да полее цветя. Двигателят поради честото активиране по-бързо излиза от строя, а и помпата се налага да се ремонтира или сменя по-често от обикновено.

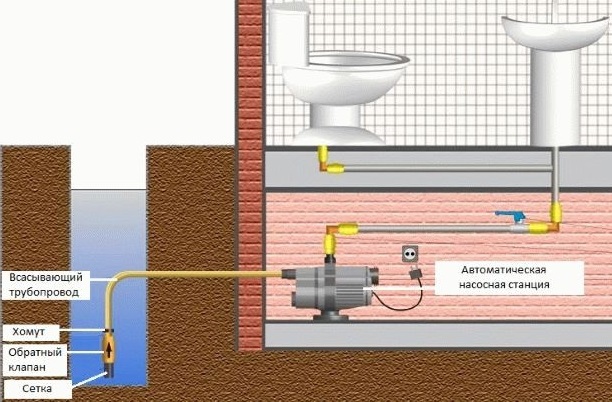

Схема за свързване на помпена станция без хидроакумулатор. Повърхностната помпа е инсталирана в мазето, подаването на вода става чрез смукателен тръбопровод, спуснат в кладенеца (сондажа) (+)

Въпреки това производителите не са се отказали от моделите без хидроакумулатор, защото те са търсени. Най-често те се интересуват от собствениците на вили, които използват система за водоснабдяване само през летния период – за отдих, отглеждане на зеленчуци или цветя.

Нека разгледаме ситуациите, при които може да се мине само с една помпа, без хидроакумулатор:

По този начин, ако няма нужда от голямо количество вода, която трябва да се подава стабилно, постоянно и да има резерв, може да се мине и с обикновена помпа-автомат. В останалите случаи е необходим хидроакумулатор.

Принцип на работа на системата без хидробак

Оборудването за прехвърляне на вода работи по един и същ начин: взема течност от източника – сондаж, кладенец – и я прехвърля в къщата, до точките за водовземане. Помпата може да бъде както потопяема, така и повърхностна.

Ролята на свързващите магистрали изпълняват тръбопроводи от полипропиленови тръби или гъвкави маркучи. По същия начин водата се подава до баня, гараж, лятна кухня, басейн.

За да може водата да се използва през есента или ранна пролет, се препоръчва да се изолира сондажът, а тръбите да се заровят на дълбочина 70-80 см – тогава течността няма да замръзне дори по време на студове.

Разликата се отнася до прилагането на допълнителни устройства, като хидроакумулатор, реле за налягане и др. Инсталирането на помпено оборудване без средства за контрол и регулиране е изключително опасно – преди всичко за самата техника.

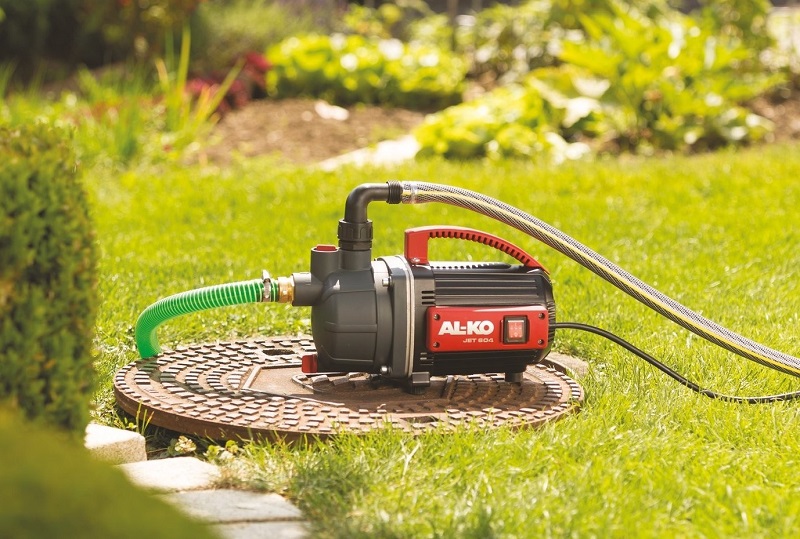

Най-простият образец на оборудване за осигуряване на вода за жителите на вили през летния период е градинската помпа AL-KO. С нейна помощ могат да се поливат растения, да се организира душ, да се напълни басейн с вода.

Ако е необходимо голямо количество вода или по-стабилно подаване, в схемата се включва още един важен елемент – акумулационен резервоар. Първо водата постъпва в него, а след това – към потребителите.

При използване на битови помпи обемът на течността обикновено е от 2 до 6 m³/h. Това количество обикновено е достатъчно, ако станцията е свързана към кладенец или сондаж и обслужва вила.

При избора на агрегат трябва да се има предвид, че липсата на хидрорезервоар ускорява износването на частите, поради което оборудването трябва да бъде здраво – със стоманен или чугунен корпус, покрит с антикорозионна боя.

Управлението на функциите на помпата се осъществява с помощта на реле за налягане, което отговаря за регулиране на напора. За контрол най-лесно е да се монтира манометър, с който обикновено се комплектува автоматиката на помпените станции.

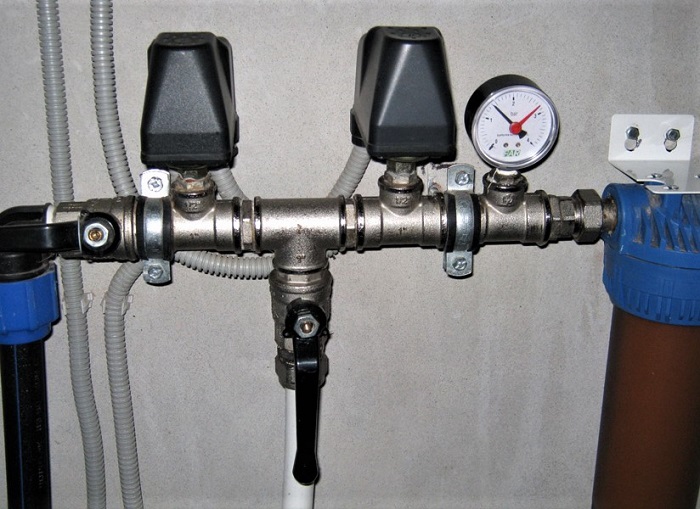

При липса на хидроакумулатор релето за налягане се свързва директно към помпената станция или се интегрира заедно с реле за сух ход в тръбопровода

Освен оборудването за прехвърляне на вода ще са необходими електрически кабел, точка за свързване към мрежата и заземителни клеми. Ако готовото решение не удовлетворява изискванията, частите на станцията могат да бъдат закупени отделно, а след това сглобени на мястото на монтажа. Основното условие е съответствието на елементите на системата по характеристики.

Водоснабдяване без хидроакумулатор

Ако се изключи хидроакумулаторът от схемата на водоснабдяване, то са възможни два варианта:

• използване на помпа за подаване на вода към точките на водовземане директно;
• свързване на резервоар за съхранение.

И двата варианта се използват активно, но първият е оптимален за системи за поливане с малък обем течност, а вторият е най-целесъобразен, когато трябва да се осигури вода за душ, кухненски кран – тоест за потребителите вътре в къщата.

Вариант #1 – директно свързване на помпата

Съществуват много интересни решения, но най-практичните и икономични са автоматизираните системи за напояване. Те работят само в периодите, когато няма дъжд, и се инсталират навсякъде, където е необходимо редовно поливане – в градината, до цветните лехи, на тревните площи.

Един от вариантите – разширена система за напояване на крайградския парцел. Тя е напълно автоматизирана. За да настроим времето за включване/изключване, свързваме контролер. На всяка отделна линия могат да се инсталират електромагнитни клапани, за да могат да се експлоатират поотделно.

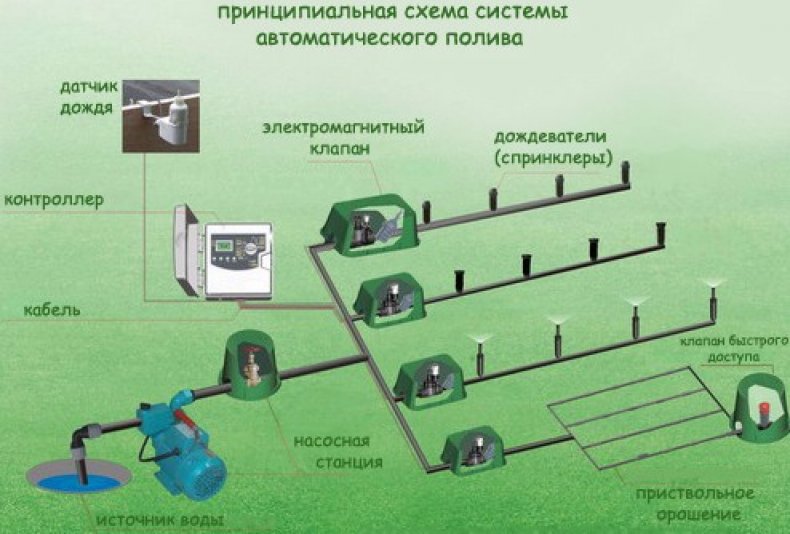

Примерна схема на автоматично поливане на вилен парцел. Транспортирането на течността от сондаж или кладенец се осъществява по тръби с диаметър 19 mm (централна) и 16 mm (отклонения) (+)

Датчикът за дъжд прави системата за напояване по-ефективна: по време на валежи помпата не функционира.

Ред на монтаж на напоителната система:

• поставяме тръбите на повърхността на земята по предварително съставена схема, свързваме с фитинги;
• инсталираме дъждовалци, капкова система, маркучи за поливане;
• изграждаме помпена група – повърхностен агрегат и реле за налягане;
• свързваме подаването на вода, тестваме системата за течове;
• ако всичко е наред – изкопаваме окопи с дълбочина 30 см, от трошен камък и пясък правим дренажна възглавница, полагаме тръбопровода и го засипваме;
• извършваме повторно тестване за проверка на херметичността, проверяваме работоспособността на всички линии;
• свързваме контролера и сензора за дъжд;
• проверяваме работата на всички елементи на системата.

Ако пропускателната способност е малка, настройваме последователна експлоатация на линиите. Това е сложна схема, изискваща познания за настройка на оборудването. Най-простата представлява обикновен помпа тип «Малъш» с свързан към нея маркуч за поливане.

Вариант #2 – схема с накопителен резервоар

С появата на технологични станции с хидроакумулатор схемата стана по-малко популярна, но все още се използва. Тя е проста и се отличава с това, че между помпата и точките за водовземане се намира накопителен резервоар.

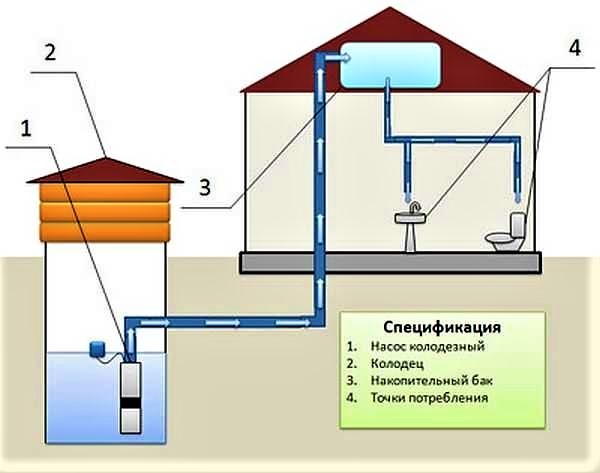

Схема на система за водоснабдяване с накопителен резервоар. За осигуряване на движението на водата по тръбите с определена скорост и налягане е инсталирана допълнителна циркулационна помпа.

Едно от условията за експлоатация на системата – организация на пречистване на водата. Първият филтър се инсталира на смукателната тръба при повърхностните помпи, на самото оборудване – при потопяемите. Вторият – на входа в дома. По-добре е това да бъде комплект от два филтъра, за грубо и фино пречистване.

След системата за филтрация се инсталира накопителен резервоар, и от него отива тръба (или тръби) към точките за водовземане.

По традиция резервоарът се инсталира колкото се може по-високо – например на тавана. Високото разположение повишава налягането в системата, която ще функционира дори при липса на електроенергия.

Накопителният резервоар – всеки резервоар, подходящ по обем. По-рано използваха метални поцинковани цистерни, сега – пластмасови съдове с различна конфигурация. Те са оборудвани с един входящ патрубок, за подаване на вода от кладенеца, и два изходящи – за разпределение по потребителите и за източване.

Отгоре резервоарът е покрит с отварящ се капак, който предпазва течността от отпадъци и прах. Като махнете капака, можете да анализирате състоянието на резервоара и водата, която се съхранява в него. При силно замърсяване течността се изпуска през източващия патрубок, а резервоарът се измива.

Главният контролиращ елемент – поплавъчен механизъм. Щом нивото на водата достигне максималната отметка, входният патрубок се затваря и подаването към резервоара спира. При ниско ниво, напротив, входният отвор се отваря и водата започва да постъпва в резервоара.

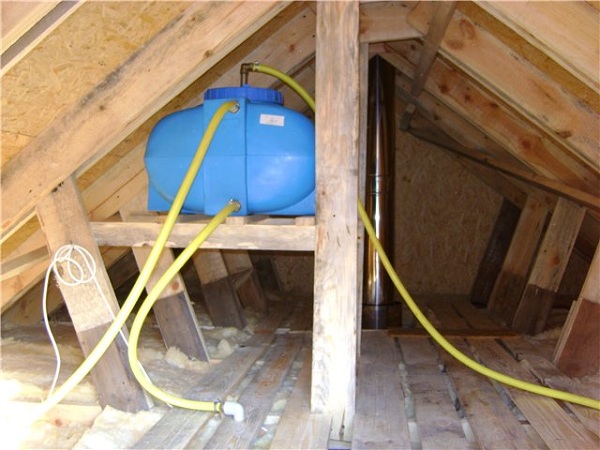

Пластмасов резервоар за съхранение, инсталиран на тавана. Той е по-лек от металния съд, поради което е много по-удобно да се монтира. За да не замръзне водата, в северните райони стените на резервоара се изолират.

Предимство на използването на резервоар за съхранение: винаги има запас от вода, която се подава под малко налягане, дори ако всички помпи са изключени. Недостатък – трудности при инсталирането. Обемните резервоари изискват пространство и основа, което да издържи теглото им.

В случай на изграждане на системи за целогодишна експлоатация, таванът или поне самият резервоар, поставен в неотопляемо таванско помещение, трябва да бъде изолиран.

За да се избегне преливане и наводняване на долните етажи, резервоарите задължително се оборудват с преливни тръби. В случай на превишаване на допустимия обем, водата през отвора за преливане, разположен в горната третина на резервоара, ще се оттича по свързаната към него тръба в канализацията.

Положителни и отрицателни отзиви

Доколко е добра системата без хидроакумулатор на практика, най-добре е да се съди по отзивите на потребителите – собственици, които я използват в домовете си от година и повече.

Едно от предимствата са компактните размери и ергономичността на помпената станция. Няма хидроакумулатор, който заема много място, в резултат на което е много по-лесно да се намери малко ъгълче за инсталиране на помпата.

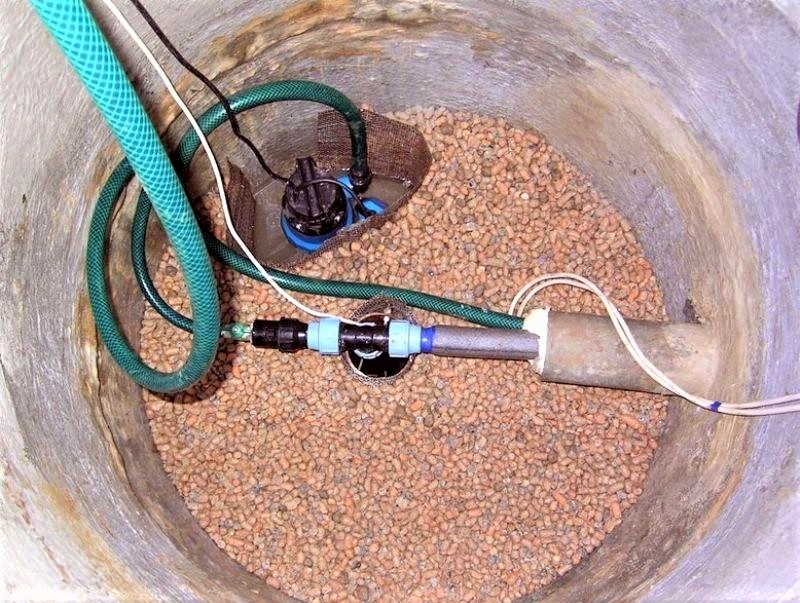

Могат да се използват различни видове помпи с еднакъв успех, включително и потопяеми агрегати – тогава на повърхността ще останат само тръбопроводът и регулиращите устройства.

Цената на агрегата без хидробак е по-ниска, а монтажът е по-лесен.

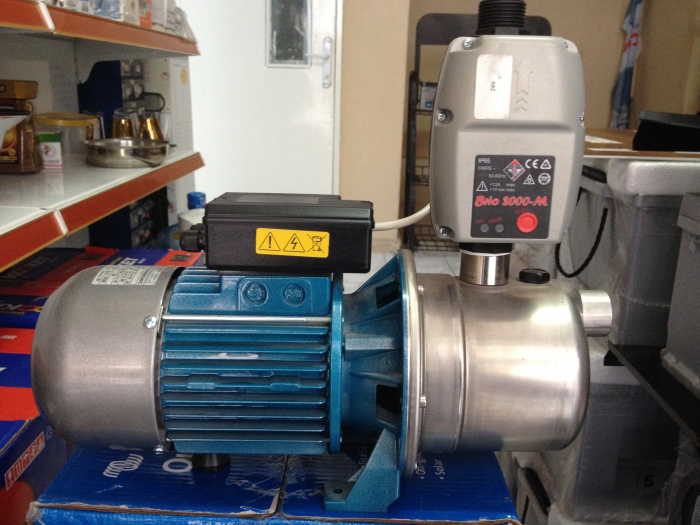

Пример за помпена станция, която може да се използва за битово обслужване на вила. Помпата е оборудвана с реле за налягане и защита от сух ход

Недостатъци също има, основният – недостатъчна мощност. Системата без хидроакумулатор има минимална производителност, като помпеното оборудване постоянно е изложено на риск от повреда.

То не е защитено от хидроудари, а от честото включване/изключване просто се износва по-рано, отколкото е заявено от производителя.

Днес, когато на пазара са представени множество модели с хидроакумулатор на цена от 80 €, системата с резервоар за съхранение се счита за остаряла и нерационална.

Изводи и полезно видео по темата

Преглед на вихрова помпа с реле за налягане:

Автоматика за помпени станции без хидроакумулатори:

Свързване на помпена станция към резервоар за съхранение:

Прилагането на система за водоснабдяване без хидробак на вилен парцел е възможно, но тя ще бъде ограничена по мощност и частично незащитена, дори при оборудване с автоматика. Много по-удобно е да се използва съвременна помпена станция с хидроакумулатор, особено за осигуряване на дома с необходимото количество вода.

Имате ли опит с експлоатация на помпена станция без хидроакумулатор? Или искате да зададете въпроси по темата? Моля, коментирайте публикацията и участвайте в дискусиите. Блокът за обратна връзка се намира по-долу.
