Помпена станция за кладенец: правила за избор, инсталиране и свързване на оборудването

Използването на помпена станция за извличане на вода от шахтов кладенец значително повишава нивото на комфорт извън града. Самият процес на пълнене на съдове за приготвяне на храна и хигиенни процедури отнема няколко минути и не изисква никакви усилия от собствениците. Не ви ли се струва, че спестяването и на енергия, и на време е изключително полезно?

На всички, които се стремят към ефективно обзавеждане на парцела, предлагаме подробно подбрана информация. При нас ще намерите сведения за това, коя помпена станция за кладенец ще бъде идеалното решение. Ще ви разкажем как да извършите инсталирането на оборудването и да направите свързването.

В статията е описан подробно монтажът на водоснабдителната система, изградена на базата на помпена станция. Подробно са разгледани нюансите на свързване на водоподаващата и електрическата част. Предложената за разглеждане информация е отлично допълнена от фото-колекции, схеми и видео.

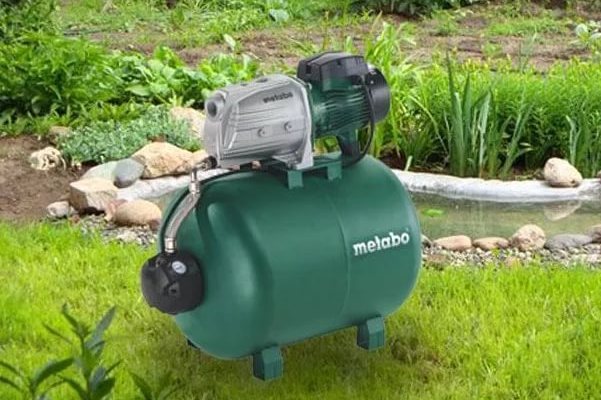

Предимства и недостатъци на помпената станция

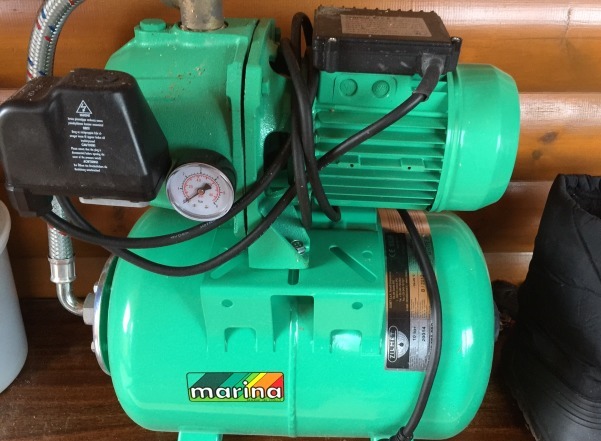

Помпената станция има своите недостатъци и предимства. Преди всичко е много удобно – всички основни механизми са композирани в един блок, поради което са лесни при закупуване, регулиране, монтаж и поддръжка.

Изисква минимум допълнителни разходи. Системата притежава вроден имунитет към хидроудар – скокове на налягане при отваряне и затваряне на консуматорските кранове.

Недостатъците са само два и двата са незначителни. Инсталацията се получава шумна. Вторият относителен недостатък – невъзможността без допълнителни механизми за издигане на вода от дълбочини над 8-10 метра.

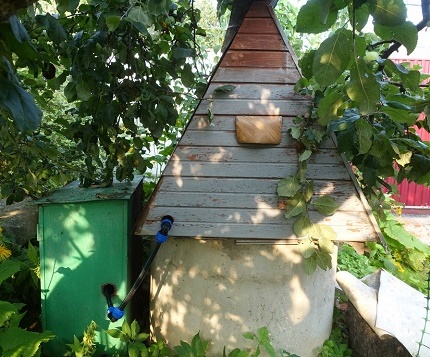

Използването на помпена станция за извличане на вода от кладенец е целесъобразно, ако дълбочината на водното огледало в него е не повече от 7 – 8 м. Оборудването може да се разположи в изграден наблизо бокс или в шахтата на кладенеца.

Шумът се неутрализира от условията на инсталиране и разположение. Дълбочината на издигане може да се увеличи чрез въвеждане на допълнително устройство – ежектор.

Те биват два типа. Вградени и външни, износени. Вграденият се отличава с по-голяма производителност, но увеличава шума на цялата конструкция. Както вече беше казано, този недостатък се лекува с внимание към монтажа и разположението.

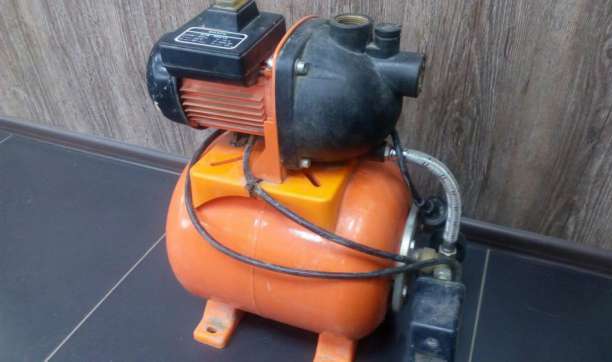

Помпената станция не изисква много допълнителни части и механизми – само филтърът за почистване е по-добре да се постави след станцията, а не преди нея

Избор на мощност и модел

Дори малка и нискомощна инсталация може да осигури солидна производителност, достатъчна за захранване с вода на няколко консуматора. Да спорим за предимствата на дадена марка е напълно безполезно – това е като да обсъждаме автомобили. Всяка има своите почитатели.

Основният фактор, влияещ върху производителността, е обемът на акумулатора – помпата работи на прекъсвания. Нейната задача е да изпомпва вода в хидроакумулатора, веднага щом налягането падне под зададеното ниво.

А разходът на вода и налягането в мрежата се поддържат от хидроакумулатора. Следователно, колкото по-голям е обемът му, толкова по-рядко работи автоматиката и толкова по-малко е пусковото натоварване на двигателя.

Тук трябва да се има предвид, че половината от обема на акумулаторния резервоар се заема от сгъстен въздух, който осигурява налягане в системата и изместване на водата. Следователно, само част от обема на резервоара е запълнена с вода. И при изключена помпа, потребителят може да разчита само на нея.

Необходимият обем зависи от много фактори: брой на обитателите, инсталирано оборудване и т.н.

Но схематично това изглежда така:

• един или двама души или вила, където има само една мивка или примитивен душ – обем на хидроакумулатора 24 литра;
• три-четирима души вече трябва да гледат към размери от 50 литра или повече;
• над 5 души – минимален обем на резервоара 100 литра.

Освен характеристиките на производителността, които задължително трябва да се вземат предвид, има и факултативни опции. Например, наличие на реле за сух пуск. То не е задължително в конструкцията, но при определени условия може да удължи живота на станцията или да предотврати нейната повреда. За съжаление, то леко увеличава цената и сложността на системата.

При избора на модел трябва да се вземе предвид разстоянието за транспортиране на вода по хоризонтала и височината на повдигане

Определяне на мястото за инсталиране

Най-добре е напорната станция да се разположи максимално близо до точката на водовземане. В този случай се намалява инерционността на системата. Тя реагира по-бързо на водния поток и го възстановява своевременно.

Тоест цялата система работи по-равномерно, без скокове на налягането, по-стабилно. Така че в идеалния свят най-доброто решение е да се монтира помпената станция в кладенеца. Което не винаги е възможно.

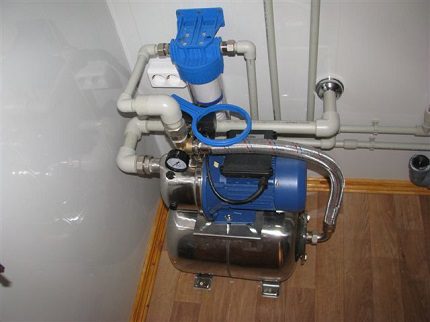

При компактен монтаж помпената станция заема много малко място и намирането на място за монтаж е доста лесно

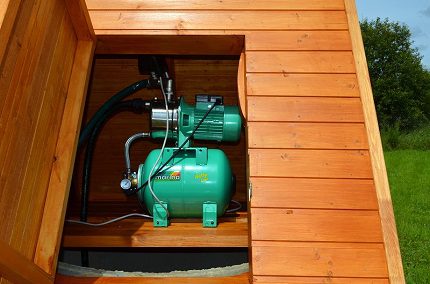

Вариант #1 – монтаж директно в кладенеца

При монтаж в кладенеца се решава проблемът с отдалечаването на станцията от източника. Шумът на механизмите също не влияе на комфортната експлоатация – двигателят работи извън жилищната зона.

Има и недостатъци. На първо място условията на работа на механизмите се влошават – главно поради повишена влажност. Мерките за хидроизолация и уплътняване на възлите не дават очаквания ефект поради конденза.

Монтажът на станцията вътре в кладенеца може да се извърши по два начина:

• свалящо закрепване с фиксиране към горната повърхност на шахтата на кладенеца;
• стенен конзолен елемент в стъблото на кладенеца.

И двата начина са приблизително равностойни. Първият е малко по-прост, вторият е по-компактен. И двата пречат на другите начини за извличане на вода – например с кофа вече е неудобно да се манипулира, а неизбежно капещата вода не удължава живота на станцията.

Допълнително кладенецът ще изисква изолация на надземната част. Разбира се, температурата на водата и почвата на тази дълбочина е постоянно положителна, но е възможно повърхностно, локално замръзване на вода и образуване на лед – дори това е напълно противопоказано за помпената инсталация.

При такъв монтаж е възможна само лятна експлоатация – през зимата без изолация на оборудването могат да възникнат проблеми

Вариант #2 – кесон или отделно помещение

Съществува и вариант за монтиране на помпена станция в специален служебен кладенец, изкопан до основния, служещ за водоснабдяване – това се нарича монтаж в кесон. Алтернатива на това е монтажът на оборудването в наземно служебно помещение.

Кесонният метод на монтаж има същите предимства като директното инсталиране в кладенеца. Тихо, близо до точката на водовземане, удобно. Най-често кесонът се монтира максимално плътно до пръстените на кладенеца – при значително по-малка дълбочина, естествено.

От отрицателните страни трябва да се отбележи възможността за образуване на конденз. И необходимостта от сериозна изолация, при това най-старателна. И, ако е възможно, борба с конденза. Всичко това при най-качествена хидроизолация – почвената влага в кесона е напълно нежелана.

Трябва да се предприемат задължителни мерки за предотвратяване на проникването на стопена или дъждовна вода в кесона – в повечето случаи това се решава с конструкцията на люка. С останалото ще трябва да се занимавате.

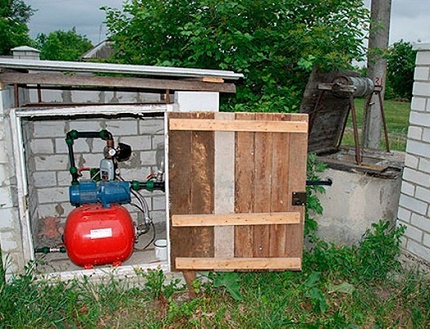

Изграждането на наземно помощно помещение специално за помпената станция е много просто от технологична гледна точка. Но и тук е необходима изолация. А тъй като разположението е наземно, към необходимостта от изолация се добавят грижите за отопление. Отрицателни температури не са допустими в помещението, където е монтирана помпената станция.

Ако помпената станция се монтира в отделно помощно помещение, то задължително трябва да бъде изолирано.

Вариант #3 – вътре в къщата

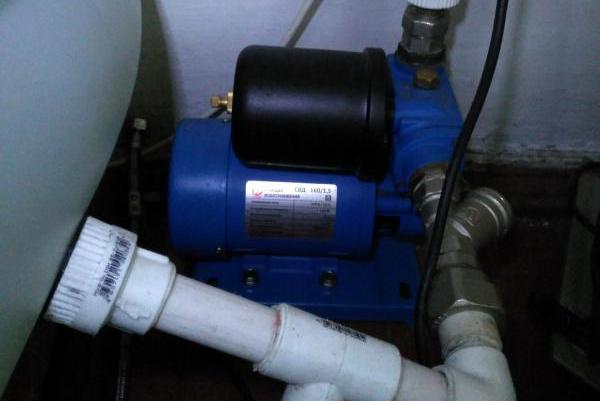

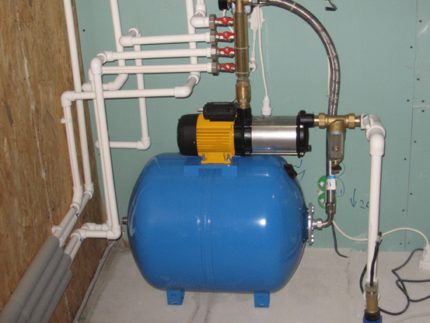

Третият вариант за разполагане – вътре в къщата, в която се организира водоснабдяването. Поради шумността на оборудването, най-добре е да се постави отделно – обикновено за тази цел се използва котелно помещение или мазе. Но при липса на място, монтажът може да се извърши в банята или пералното помещение, мазето или под стълбите.

Във всеки случай трябва да се погрижите за шумоизолация. В противен случай живеенето в такава къща ще бъде, меко казано, не много удобно. А ако е избран вариантът за монтиране на станцията в мазето, трябва да се провери необходимостта от допълнителна хидроизолация. Ако в мазето е влажно.

Когато помпената станция е монтирана в къщата, винаги помнете за разстоянието до захранващия кладенец. Този фактор също може да коригира точката на монтаж спрямо вътрешната география на къщата.

Ако не може да се намери тихо място за станцията, може да се избере друг подход и да се избере модел с по-голям хидроакумулатор – помпата ще се включва по-рядко.

Изисквания към монтажа на главния блок

Самата станция също трябва да се монтира по определени правила. Тя се закрепва с болтове към основата. Основата е за предпочитане бетонна. Допуска се твърда стоманена рамка от профилен материал. Конструкцията ѝ е заварена или с болтови съединения.

Много е полезно да се монтира върху подложка от дебел лист твърда гума – този амортисьор ще намали ударните натоварвания при включване и ще намали шума от работата.

Значително по-рядко за тези цели се използват пружинни стоманени амортисьори, поставяни под основата, по типа на закрепване на ексцентрика-възбудител на вибромасата.

Но такова закрепване, при най-малко разхлабване или нарушаване на регулировката, може да разруши крепежните гнезда върху основата на станцията и да създаде ненужни натоварвания върху водопроводни фитинги – твърде голяма амплитуда на трептенията. Така че най-добрият вариант ще бъде твърд гумен лист с дебелина до 3 сантиметра. Твърдостта е приблизително същата като на протектора на лятна автомобилна гума.

Важно е да се обърне подходящо внимание на електрическата част. Задължително е свързването на корпуса на станцията към заземителния контур – независимо от избора на място за монтаж. Много полезно е използването на УЗО (устройство за защитно изключване – второто име на този механизъм е “устройство за диференциален ток”) – особено ако е избран вариант с кесон или монтажът е извършен директно в кладенеца.

Няма смисъл да усложняваме прекалено схемата на свързване. Правим само това, което е необходимо.

Във всеки случай, станцията трябва да има индивидуален защитен електрически контур – като минимум автоматичен прекъсвач с ток на сработване малко по-висок от номиналния пусков ток на инсталацията.

Освен това, наличието на стабилизатори, мрежови филтри и непрекъсваеми източници на захранване се отразява положително на експлоатационния живот на електрическата част на станцията. Възможно е да не могат да окажат съществено влияние върху самия двигател, но за електрониката в състава на възела на автоматиката на станцията такова допълнение ще бъде много полезно.

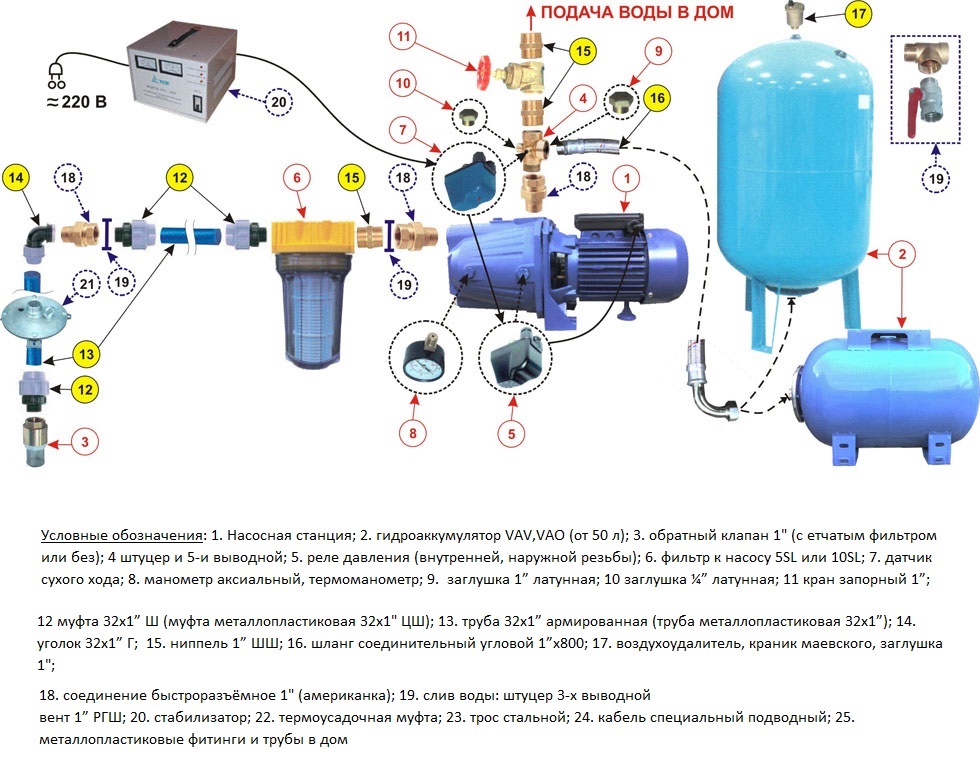

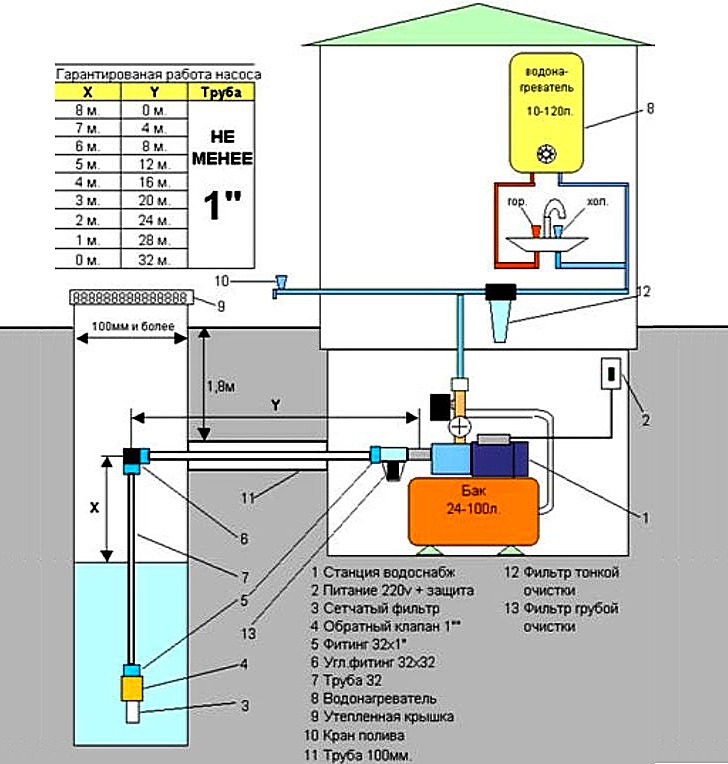

Изграждане на водоснабдителната мрежа

Технически, свързването на помпената станция към кладенеца може да се раздели на два участъка. Преди и след станцията. Има важно различие между тях. Образно казано, преди станцията – сфера на влияние на самата помпа.

След станцията – вече зона на грижа на хидроакумулаторния резервоар, тъй като именно той отговаря за разхода на вода и създаването на налягане във водоснабдителната система. Затова е по-лесно да ги разгледаме поотделно. Още повече, че в тях могат да се използват най-различни тръби.

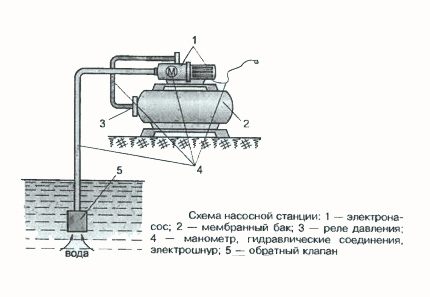

Помпената станция е много просто устроена – за успешна работа е необходимо просто да я свържете грамотно.

Всмукателна част на водоснабдителната система

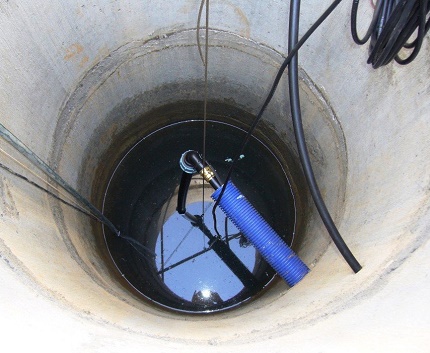

Тази част от общата схема се намира между помпената станция и кладенеца. Именно през нея става засмукването на вода и захранването на системата. Устройството ѝ е просто, но има няколко важни момента.

Най-често за засмукване се използва тръба от ПНД (полиетилен с ниска плътност) с диаметър 32 мм. Тръба за подаване с такова сечение няма да създава допълнителни натоварвания на помпата. Пластмасовата тръба по-лесно понася замръзване и хидравлични удари. Не се страхува от корозия. Затова е предпочитана в тази роля. Единият ѝ край е спуснат във водата, вторият е свързан към станцията.

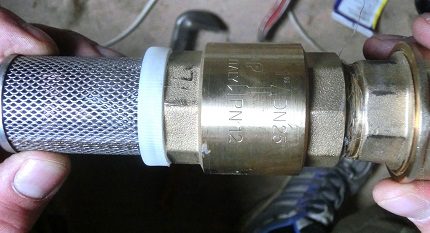

От страна на водата върху тръбата се закрепва обсадна муфа. На нея се навива възвратен клапан, който не позволява на водния поток да се движи обратно към кладенеца. По този начин клапанът предотвратява изпразването на системата – тя остава винаги пълна.

На клапана трябва да се навие специален накрайник с мрежа. Мрежата играе ролята на груб филтър, който задържа пясъчната суспензия и едрите фракции, които могат да се срещнат във водата.

Най-често обратният филтър има монтажна резба от един инч. Така че в този възел ще са необходими муфи с преход 32 — 1РН.

Тръбата да се извежда от кладенеца най-добре на ниво под дълбочината на замръзване на почвата. Може да се изолира тръбата и да се прекара отгоре, но все пак е по-добре да се пусне към къщата на дълбочина. Ако няма такава възможност, топлоизолационната обвивка добре да се допълни със специален електрически нагревател за тръби — той ще предотврати замръзването на водата.

Най-добрият материал за водоснабдителната магистрала може да се счита тръбата ПНД – благодарение на удобните фитинги сглобяването на веригата ще прилича на прост конструктор

Тръбата се води под земята, на дълбочина под изчисленото замръзване. Най-често тази величина е 1,4 — 1,8 метра. Зависи от региона. Входът в къщата е най-добре да се направи на същата дълбочина. Ако не се получава, то входът задължително се изолира, и то много, много внимателно. Изолацията трябва да започва отново под дълбочината на замръзване.

Когато водят тръбата по траншеята, преди да я засипят с пръст, не е зле да я засипят с пясък. Пясъчният слой няма да даде сериозни предимства за дренаж или подобни неща, но по-късно може да служи като добър индикатор — пясъкът при копаене ще послужи като сигнал за близостта на тръбата.

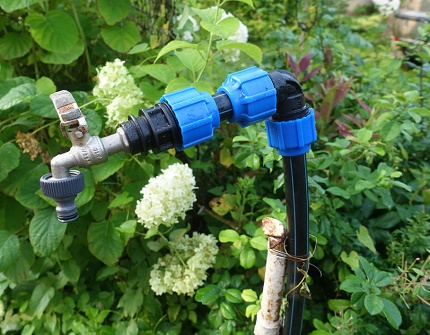

Подавателната тръба завършва с компресионна муфа с преход към инчова резба за свързване към станцията. На този участък не е зле да се постави още един допълнителен мрежест филтър (незадължително) и разглобяем фитинг „американка“. Вече е задължително — тя е необходима в случай на профилактика или ремонт на станцията. Запорна арматура и допълнителни системи за пречистване на вода на този участък не са необходими.

При организиране на водопровод от кладенец във вилата е необходимо да се предвиди възможност за консервация на системата. Преди входа в помпената станция е необходим кран за източване или американка за разглобяване на тръбопровода.

Водопровод след помпената станция

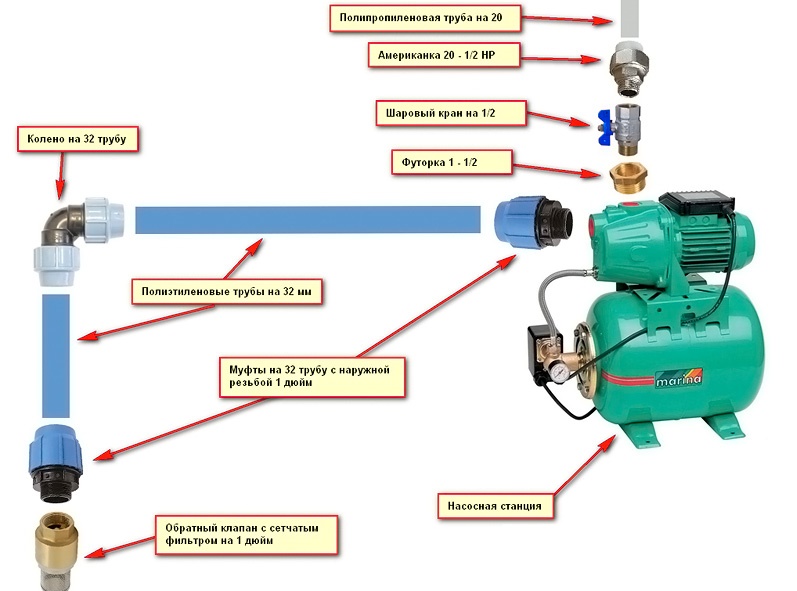

Изходът на помпената станция обикновено има резба 1 инч. Но този диаметър вече не е толкова важен при монтажа на системата — той може лесно да се намали до половин инч. На разходната магистрала вече работи не помпата, а хидроакумулаторът. Затова евентуалното повишаване на натоварването поради по-малкото сечение на тръбопровода не играе роля.

Така че мнозина при монтажа поставят преходна футорка от инч на половина — по този начин спестяват средства за по-нататъшното сглобяване на системата, тъй като тръбите и фитингите с по-малък диаметър струват по-евтино.

Във футорката се завива затварящ сферичен кран в случай на извършване на профилактични и ремонтни работи по системата. От сферичния кран през разглобяемата „американка“ вече се прави изход към водоснабдителната система на къщата. Нейните особености вече зависят от това какви тръби се използват в къщата — полипропилен, металопласт или традиционни метални тръби.

Възвратният клапан задължително се комплектова с мрежест филтър – без него клапанът бързо ще се повреди

Веднага след спирателния сферичен кран се монтира и колба с филтър за пречистване на водата. Преди помпената станция не е целесъобразно да се поставя. Той работи най-добре при равномерен поток на водата, което е възможно само след помпената станция — по захранващия тръбопровод преди станцията водата се движи твърде импулсивно, с по-голяма пикова мощност. След хидроакумулатора движението ѝ е по-предвидимо и стабилно.

Филтърът също трябва да се изолира от системата с кранове — в случай на подмяната му. Веднага след това е добре да се предвиди обходна магистрала — в случай, че тази подмяна по една или друга причина се забави. Естествено, този байпас също трябва да се затваря. В противен случай водният поток винаги ще преминава през него – по правилото за най-малко съпротивление.

След филтъра вече може да се разклони магистралата — за студено и топло водоснабдяване, за захранващ клон за отоплителната система и така нататък. Преди филтъра може да се направи отклонение за нуждите на поливане на парцела — растенията не са толкова взискателни към качеството на водата, колкото човекът. За останалите цели е по-добре да се пуска подготвена вода.

Характеристиките на филтъра зависят от особеностите на водата в кладенеца. Те могат да се определят след заключение за състава на водата. Понякога може да са необходими дори няколко филтъра — например срещу варовити включвания и железни съединения. Универсални типове не съществуват в природата.

Ако се планира само сезонна експлоатация на водоснабдителната система (например в селска къща), тогава трябва да се постави арматура за източване на системата. Обикновено това е обикновен кран в най-ниската ѝ точка.

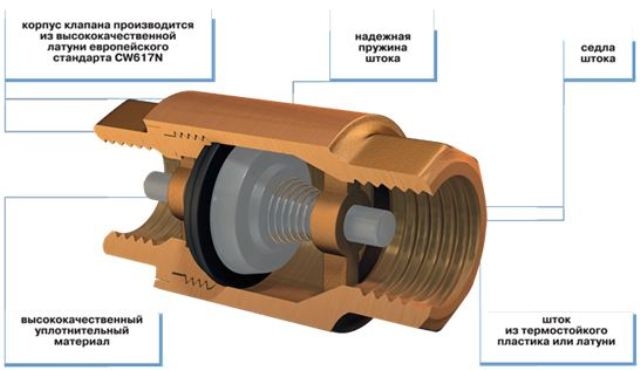

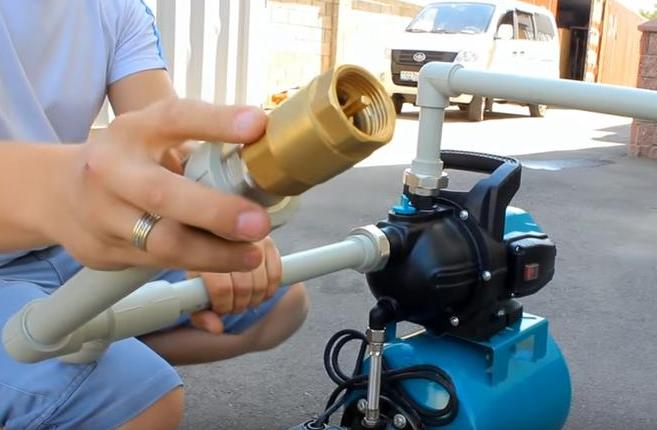

Възвратният клапан – един от най-важните елементи на цялата система и не трябва да се пренебрегва

Пуск на станцията в експлоатация и тестване

Първото пускане след монтажа или възстановяването на работоспособността на системата след продължителен „сух“ престой, макар и да изисква определени манипулации. Целта му е да се напълни системата с вода преди първото включване към мрежата.

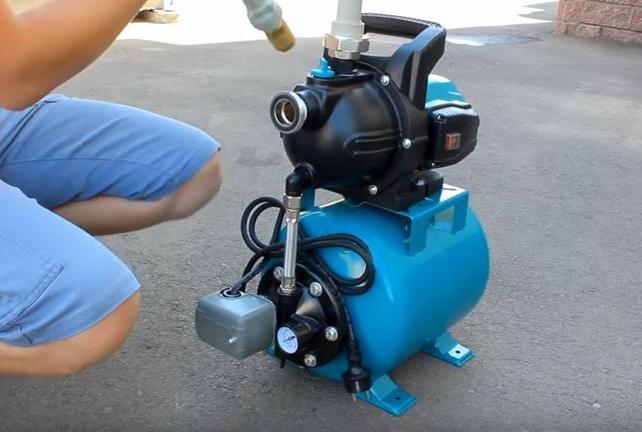

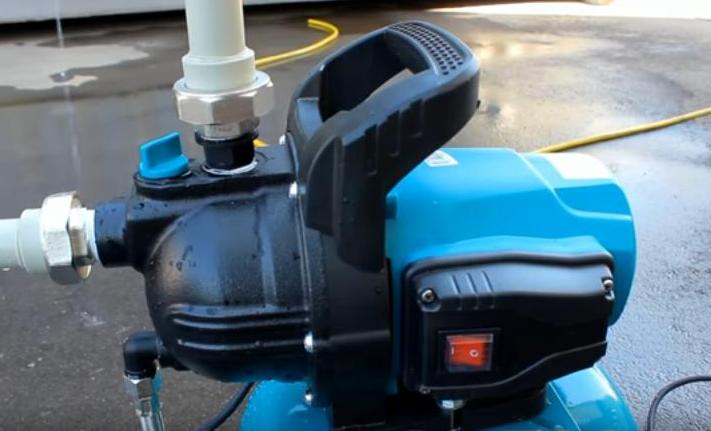

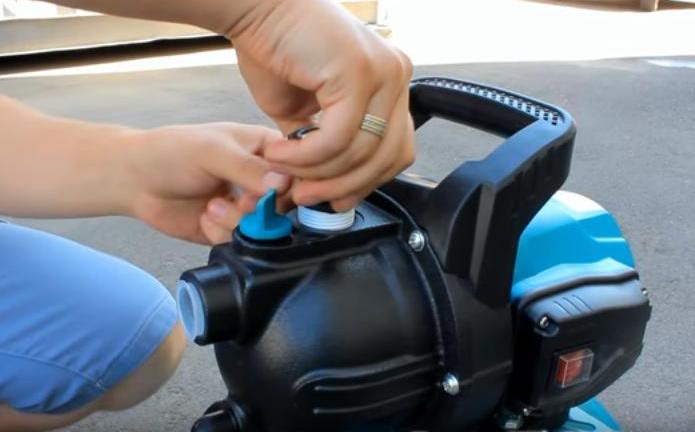

Това е несложна процедура, която не изисква особени умения. На помпата има тапа, която трябва да се отвинти. В отвора се поставя обикновена фуния, през която се пълни системата — важно е да се напълни захранващата тръба и помпата с хидроакумулатора. На този етап е необходимо малко търпение — важно е да не останат въздушни мехурчета.

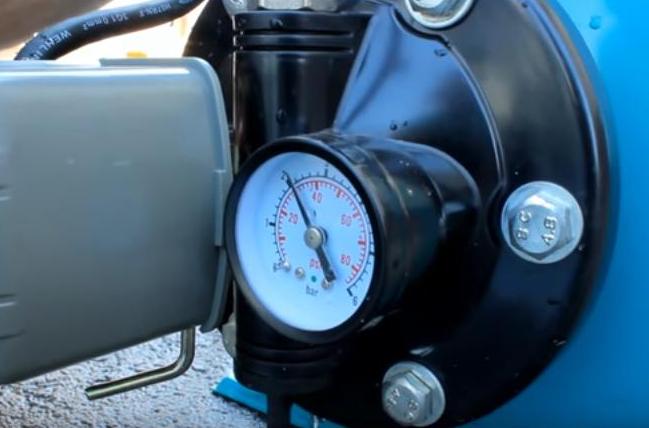

Налива се вода до гърлото на тапата, която след това се завива обратно. След това с обикновен автомобилен манометър се проверява налягането на въздуха в хидроакумулатора. Системата е готова за пускане.

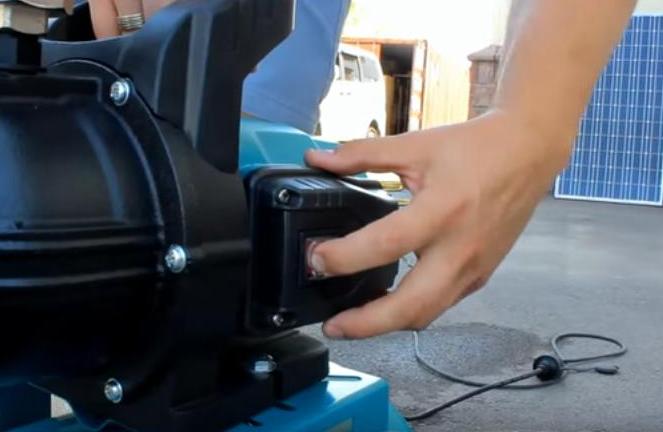

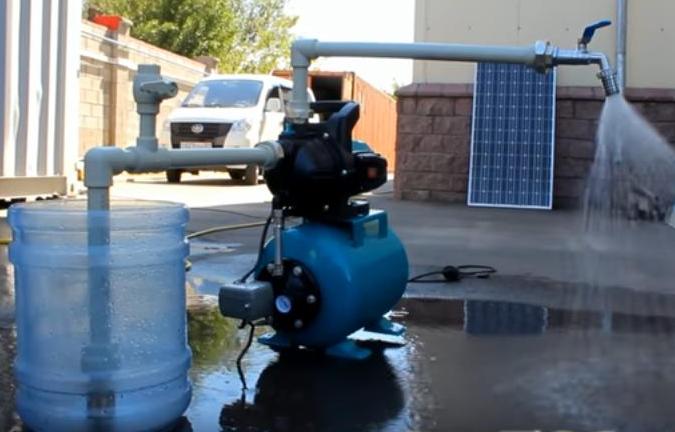

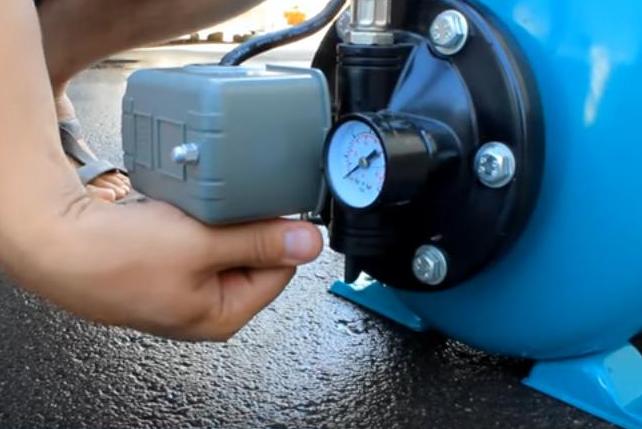

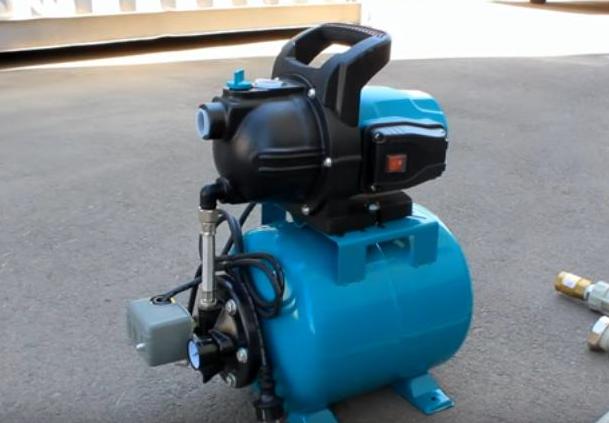

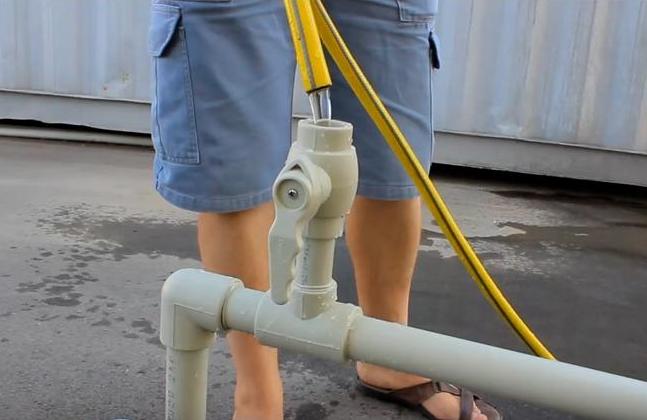

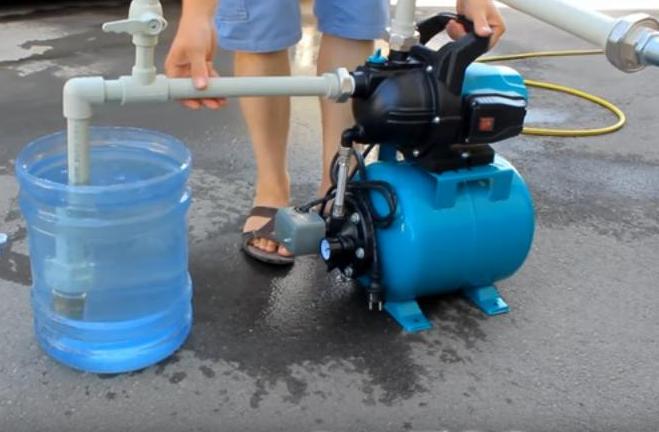

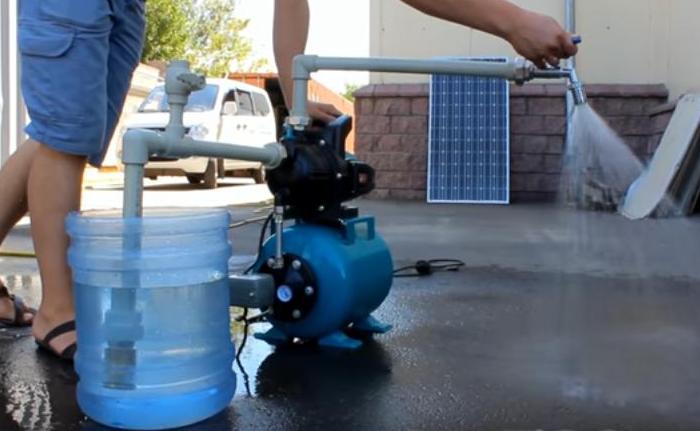

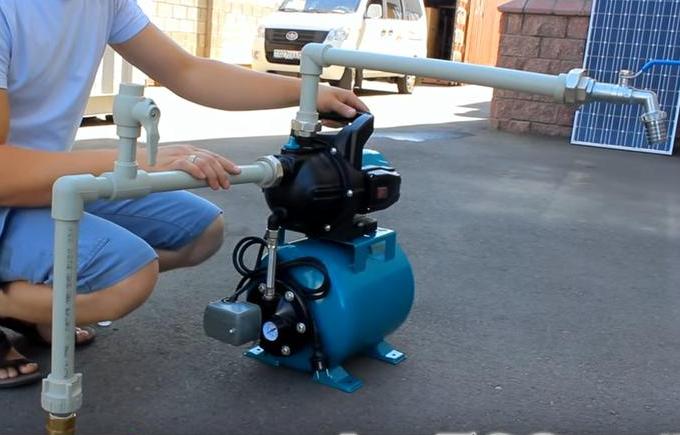

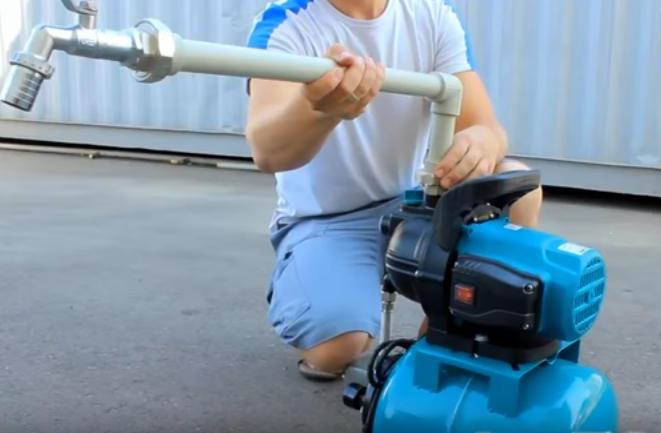

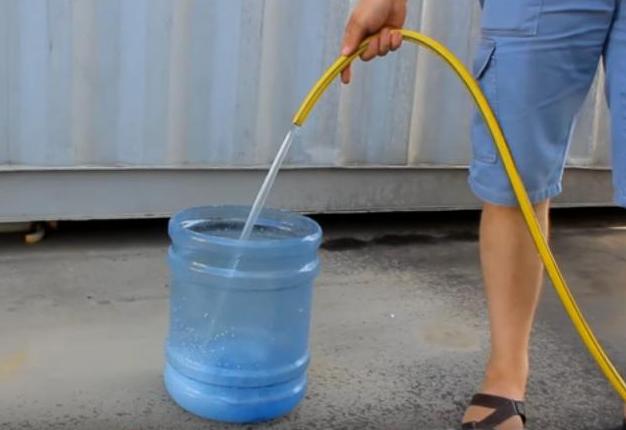

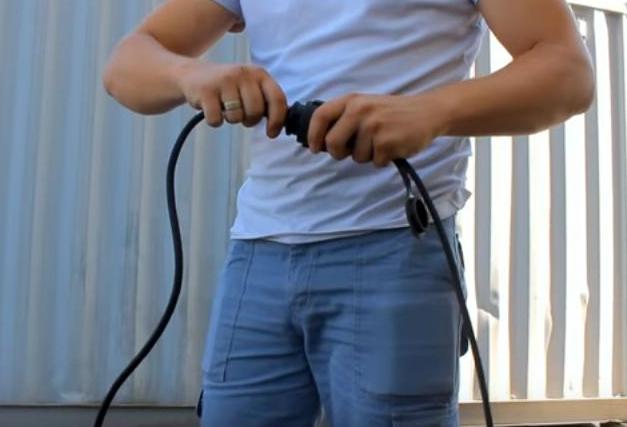

За да бъде по-ясно как да се проведе тестване на помпената станция, ние подготвихме за вас 2 галерии.

Част 1:

Част 2:

Изводи и полезно видео по темата

Кратко видео-напомняне за инсталиране на помпена станция:

Впоследствие помпената станция не изисква особени грижи или повишено внимание. И, при спазване на правилата за монтаж и експлоатация, служи дълго и надеждно.

Вие вече сте се сблъсквали с избора и инсталирането на помпена станция за кладенец и можете да допълните нашия материал с полезни съвети? Моля, споделете своя опит и знания с посетителите на сайта в блока по-долу.
