Водни помпи “Калибр”: преглед на моделния ред и варианти за използване

Осигуряването на вода за селски парцел не става без свързване на помпено оборудване. Производителите, ориентирайки се към потребителското търсене, се стремят да пускат техника от различни категории – евтина, за поливане на градината, и по-сериозна, за създаване на пълноценна водоснабдителна система.

Например, водната помпа “Калибър” има много разновидности, отличаващи се както по предназначение, така и по външен вид и технически характеристики. По-нататък ще разкажем подробно за помпите на тази компания.

Преглед на асортимента от помпено оборудване

Когато стане дума за помпено оборудване на тази марка, първо се сещат за малка вибрационна помпа, подходяща за използване в плитки кладенци. Често я купуват заради ниската цена и при повреда не бързат да я ремонтират, защото е лесно да се купи нова.

Всъщност името Калибър носят агрегати с най-различно предназначение (кладенчови, сондажни, дренажни) и дори помпени станции.

НБВ – евтина техника за кладенци

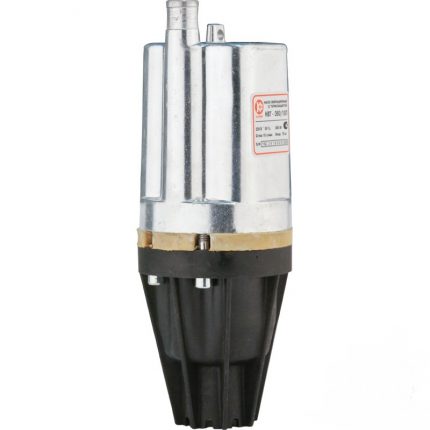

НБВ – битови вибрационни помпи ще бъдат полезни на всички, които имат на селския си парцел източник с чиста вода и го използват от време на време за всякакви битови нужди или напоителни работи.

Оборудването с малки размери и тегло се инсталира лесно в кладенеца, също толкова лесно се изважда и съхранява на всяко удобно място (основното е помещението да е сухо и с положителна температура).

Образец от линията НВТ – модел с горен водовземане, диаметър 78 mm и мощност 210 W. Производителността от 12 l/min е достатъчна за поливане на градина, цветни лехи или овощна градина.

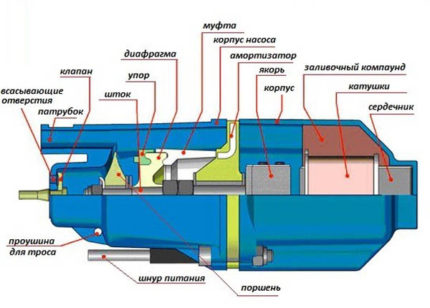

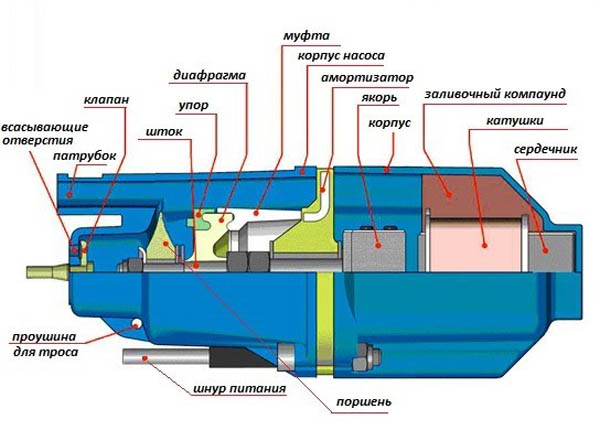

Устройството на вибрационната помпа “Калибър” практически не се различава от аналогичните модели на други марки. Вътре в корпуса са затворени няколко взаимосвързани помежду си части: сърцевина с магнитна намотка, вибратор (котва), гумена диафрагма, възвратен клапан, прът, амортисьор.

Процесът на намагнитване/размагнитване (с честота около 100 пъти/сек) предизвиква движение на диафрагмата, която премества течността от смукателната камера в нагнетателната, оттам – в тръбопровода. Бързото движение на пръта създава усещане за вибрация, откъдето идва и името на механизма – вибрационен.

Моделите помпи с вибрационен принцип на действие, произвеждани от производители от страните от ОНД, имат сходна конструкция.

Линейката НБВ е представена от седем модела, които се различават по показатели на мощност (от 210 W до 300 W), производителност (от 7 l/min до 12 l/min), височина на подем (от 40 m до 70 m), както и дължина на кабела (от 10 m до 40 m), тегло (от 2,3 kg до 5,5 kg) и габарити.

В комплектацията към моделите са включени скоба и капроново въже, но няма маркуч, който трябва да се закупи отделно. При поставяне на механизма във вода е необходимо да се свържат заедно въжето, електрическия кабел и маркуча и да се окачат в стабилен сноп, така че самият апарат да се намира на известно разстояние от дъното (най-малко половин метър).

НБЦ – модели за домашна употреба

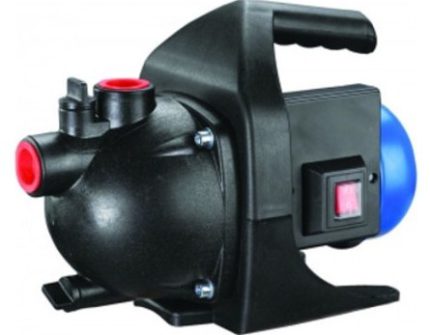

НБЦ – битови центробежни помпи също са представени от 7 модела. Два модела имат най-малка мощност – 380 W, най-мощната помпа е 900 W. Производителност – от 28 l/min до 55 l/min, но един модел (НБЦ-0,75Е) е оборудван с ежектор, поради което има увеличена производителност – 80 l/min.

Всички помпи от серия НБЦ се произвеждат в стоманени или чугунени корпуси, с изключение на един модел – НБЦ-600ПК (ПК – пластмасов корпус).

Височината на подем на повърхностните помпи, както е известно, не надвишава 9 m, но агрегатът с ежектор и тук превъзхожда своите събратя, повдигайки течността на 25 m.

Освен това, той се отличава с това, че е оборудван с манометър и обратен клапан.

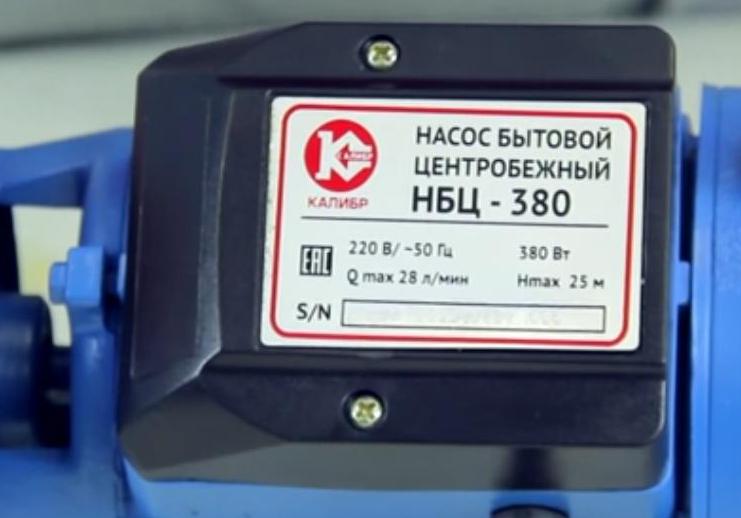

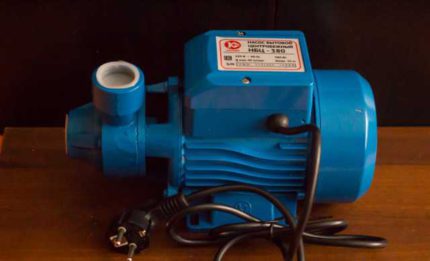

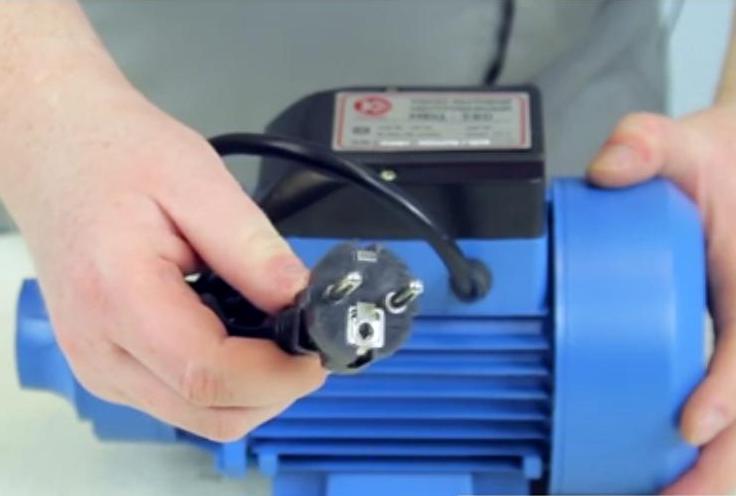

Моделът НВЦ-380 подхожда не само за поливане, но и за изграждане на домашна водопроводна мрежа. Както всички центробежни помпи, той може да прехвърля само чиста или леко замърсена вода (в този случай препоръчваме да инсталирате филтри).

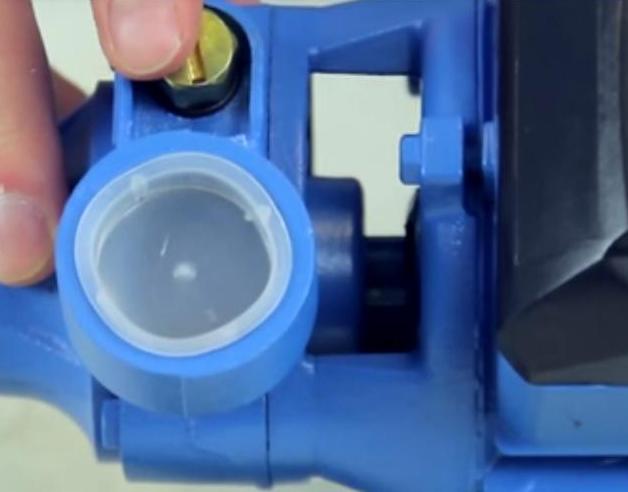

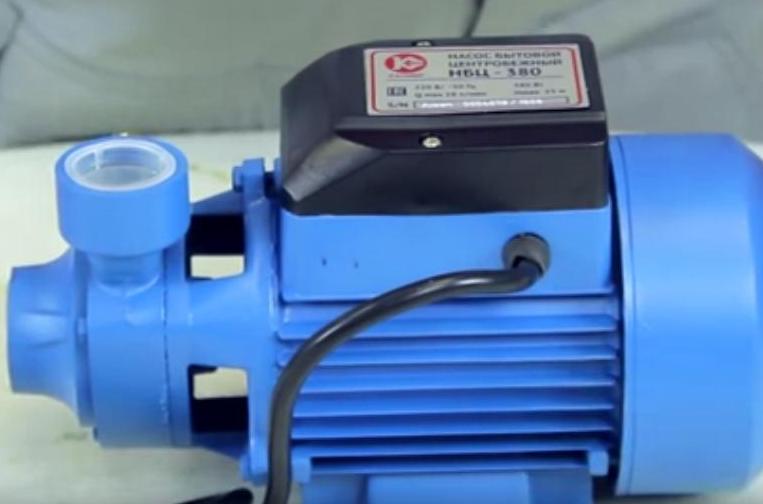

Нека разгледаме техническата база на помпа НБЦ-380 по-внимателно.

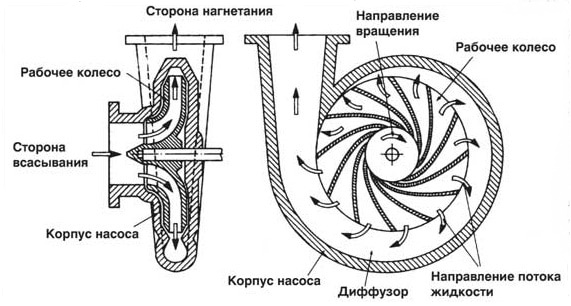

Устройството на центробежния агрегат е просто: в здрав корпус е поставен вал с работно колело, което с лопатки ускорява течността, влизаща в корпуса, като с центробежна сила я изтласква към изхода. Колелата могат да бъдат няколко – такива апарати се наричат многостъпални.

Принцип на действие на центробежното устройство НБЦ: под налягане водата постъпва в работната камера, след това от лопатките на колелото се разпределя по периферията и се движи към изходния отвор.

Повърхностните помпи се монтират или близо до кладенеца (в кесон), или в мазето на жилищна сграда. Дълбочината на водовземане е малка (максимално 8-9 м), но може да се увеличи чрез свързване на екектор. НБЦ могат да осигурят чиста вода за семейство от 2-3 човека.

НПЦ – потопяеми дренажни помпи

За преместване на замърсена вода са необходими по-мощни апарати, и компания Калибр предлага най-голямата серия – дренажна, състояща се от 15 модела: 7 от тях са в пластмасов корпус, 4 – в стоманен, още 4 – в чугунен.

Последната група са фекални помпи, способни да преместват много замърсена течност с големи (до 15 мм) чужди включения – парчета глина, отпадъци, пясък.

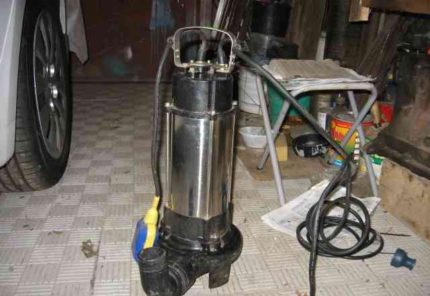

Моделът НПЦ-1350НФ се отличава от останалите дренажно-фекални помпи по това, че има допълнително устройство – раздробител. Агрегатът е способен да преработва отпадъчни води със замърсявания от всякакъв вид, размерът на засмукваните частици е посочен като „неограничен“.

Искам да отбележа, че всички НПЦ са заявени от производителя като универсални, т.е. те могат да преместват както чиста, така и мръсна течност.

Удобни за обслужване, компактни апарати, които лесно се пренасят от място на място и се използват по ваша преценка за следните нужди:

• оборудване на системата за водоснабдяване на дома;
• понижаване нивото на подпочвените води;
• водовземане от естествени водоеми – реки и езера;
• обслужване на декоративни езера и басейни;
• приложение в напоителни и поливни системи;
• изсушаване на мазета, резервоари;
• отстраняване на последствията от аварии, наводнения.

Пластмасовите помпи са по-леки, по-удобни за транспортиране, но аналозите от неръждаема стомана се отличават с по-голяма производителност.

Металните агрегати лесно се справят с преместването на гореща вода и почистването на канализационната система. Но има и ограничения: НПЦ не могат да се използват за преместване на гориво, морска вода и течност с корозионни включения.

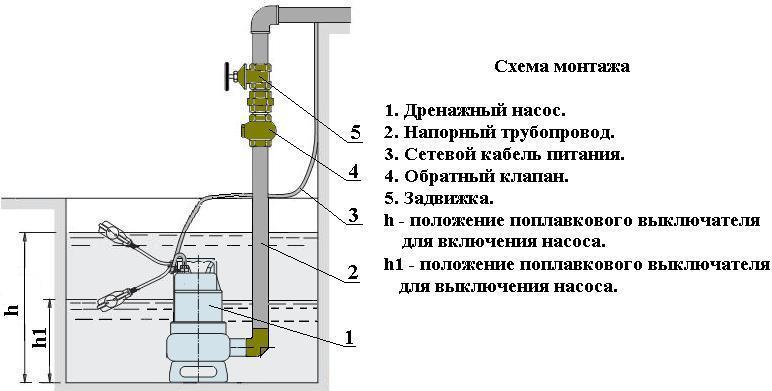

На схемата е показан принципът на работа на поплавъчното устройство: при нормално ниво на водата апаратът функционира в нормален режим, при понижено – автоматично се изключва.

По своето устройство потопяемата дренажна помпа напомня центробежна – водата се премества под действието на работното колело. Въпреки това, за работа трябва да бъде напълно потопена във вода, като нивото на течността се контролира от специално приспособление – поплавък.

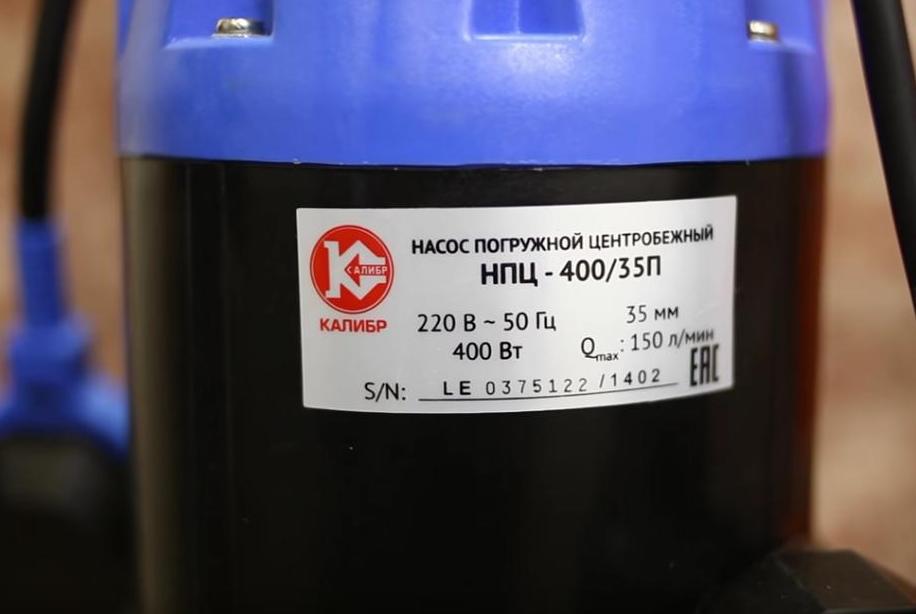

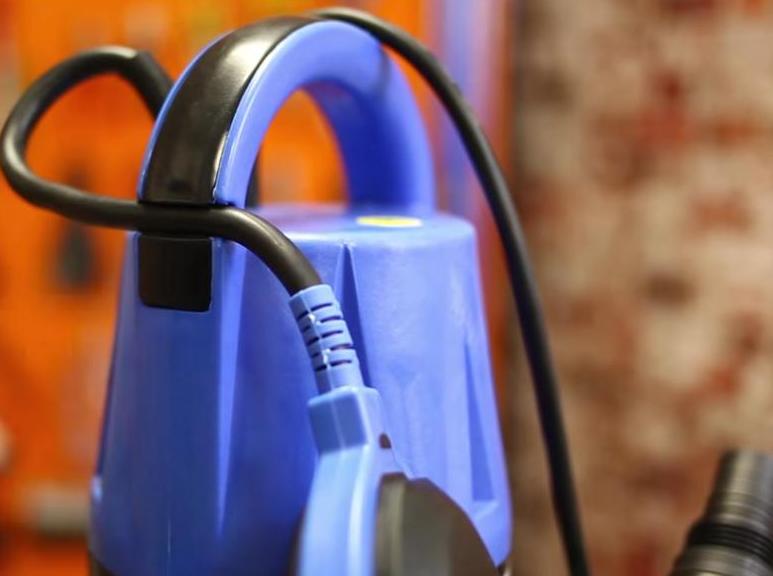

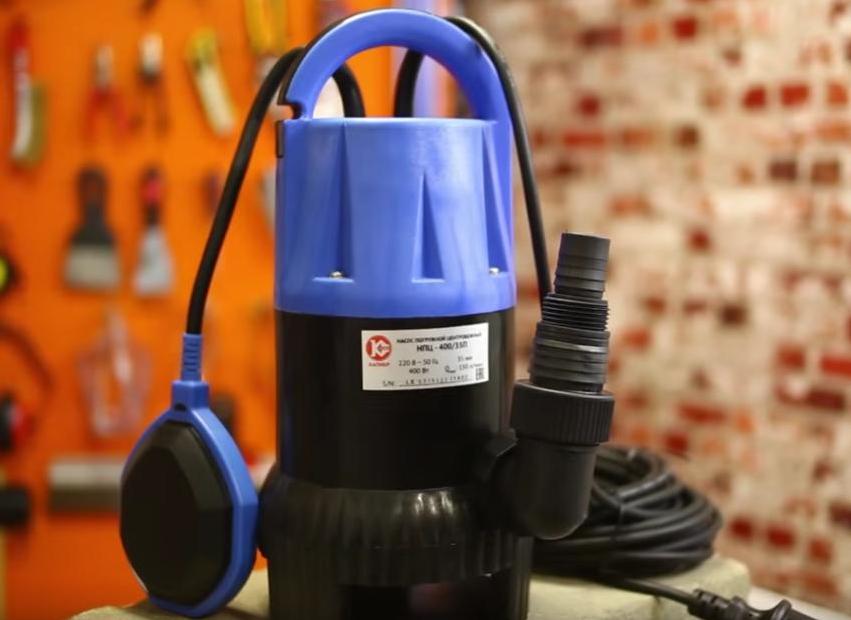

Като пример – преглед на модела Калибр НПЦ-400.

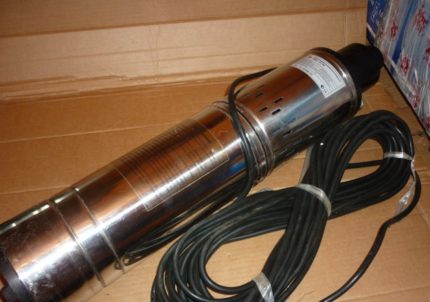

НПЦС – оборудване за сондажи

Оборудването за скважини се отличава с това, че има възможност да издига течност от голяма дълбочина без загуба на производителност. Например, потопяемите центробежни помпи Калибър притежават височина на подем от 40 m до 100 m, като най-мощните апарати не спират работа, ако във водата има примеси с размер до 1 mm.

Гамата помпи е представена с модели с мощност от 250 W до 1100 W, производителност от 1,2 m³/h до 3,8 m³/h. Скважинната помпа е част от системата за водоснабдяване и работи с асинхронен двигател на променлив ток.

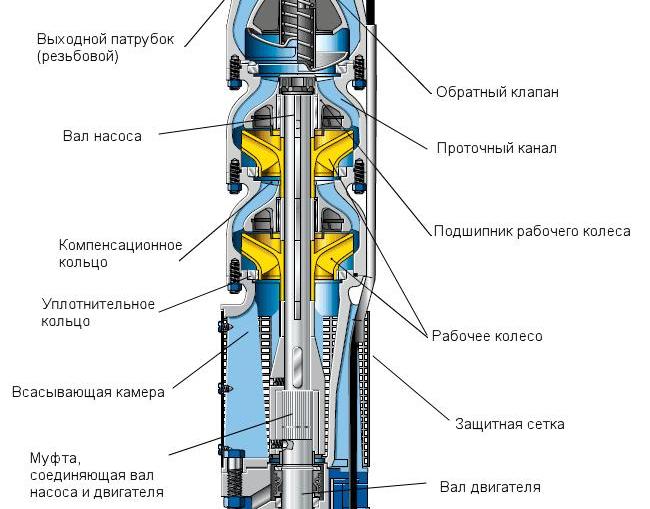

Принцип на работа на скважинната помпа: двигателят предава движение на вала с работното колело, работното колело придвижва течността от нагнетателната камера към изходната тръба, след което под налягане попада в тръбата.

Инсталира се по същата схема като обикновената потопяема помпа. Въпреки това, ако вибрационната помпа се използва основно за кладенци и се спуска на малка дълбочина, скважинните модели се поставят дълбоко в шахтата.

Това затруднява техническото обслужване и ремонта на оборудването, а при скъсване на въжето издигането на апарата се счита за невъзможно.

Най-мощната скважинна помпа Калибър НПЦС-1,5/100, притежаваща мощност 1100 W. Подходяща е за най-дълбоките скважини – до 100 m.

Един от моделите – НПЦС-3,6/48 ПРК – притежава особени качества. Многостъпален механизъм с плаващи колела премества течност с външни включения, което означава, че може да се използва за скважини с високо съдържание на пясък в течността. В същото време апаратът разполага с мощност 750 W и производителност 60 l/min.

Специални предложения

Изделията “Калибър” не са само потопяеми или повърхностни центробежни помпи.

Под аналогична маркировка може да се срещне и друго оборудване:

• помпени станции;
• фонтанни помпи;
• циркулационни помпи.

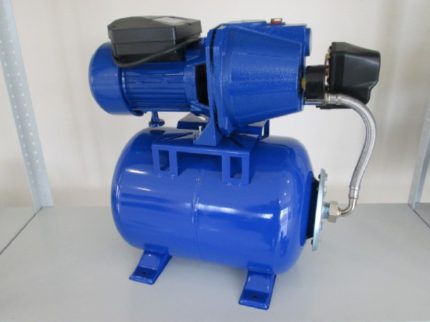

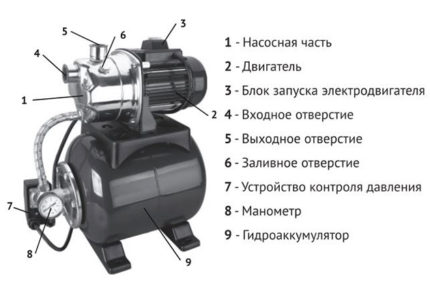

Станциите за автономно водоснабдяване СВД освен помпа включват хидроакумулатор и реле за налягане. Помпените станции във вилата са много удобни, тъй като осигуряват непрекъснато подаване на вода в необходимото количество.

Можете да си позволите да вземете вана или душ, да използвате пералня. За сравнение: обикновената вибрационна помпа не е проектирана да обслужва жилищна сграда.

Устройството за контрол на налягането (реле за налягане) регулира работата на помпената станция в автоматичен режим: веднага щом налягането достигне критичната граница – се изключва.

Мощността на предлаганото оборудване е от 160 W до 1550 W, производителността – от 1,8 m³/h до 3,9 m³/h. За да изберете правилно агрегата, трябва да изчислите общото потребление на вода, разстоянието от кладенеца до къщата, височината на повдигане.

Помпените станции за временно ползване се инсталират директно на открито, до кладенеца; апаратите за постоянно водоснабдяване се монтират в мазето или в помощно помещение, на специално изградена стойка.

Фонтанните помпи НФЕ са предназначени за подаване на пречистена вода в системи за декориране на водни обекти – езера, басейни. От обикновените помпи се различават по външен вид – компактен пластмасов корпус и тръба, завършваща с разпръскваща дюза.

Мощността на моделите е 6 W, 35 W, 95 W, производителността – от 380 l/h до 3500 l/h. Максималният напор на най-мощното устройство е 3 m.

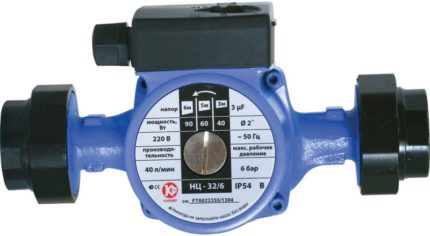

Циркулационните електрически помпи НЦ ще ви бъдат полезни, ако решите да оборудвате отоплителна система. Те са предназначени за работа в мрежа със стабилен или леко променящ се разход. Мощността на уредите е от 72 W до 90 W, производителността – от 2,4 m³/h до 3,8 m³/h.

Циркулационният апарат се инсталира директно в тръбопровода на място, удобно за обслужване, и се задава необходимата мощност с помощта на специален превключвател.

Обзор на популярни модели

Общите характеристики на различните групи ще ви помогнат да се ориентирате в асортимента на помпената продукция на компания Калибър, а сега ще разгледаме по-подробно свойствата и начините на приложение на някои модели от различни видове.

Модел №1 – НВТ-210/40П

Ако не живеете постоянно на вилата, а идвате само през лятото, използвате прилежащия парцел за отглеждане на зеленчукови култури или цветя, обърнете внимание на компактната, лесна за използване вибрационна помпа. Тя е предназначена за повдигане на вода от кладенци и сондажи с вътрешен диаметър над 8 cm.

Производителност от 12 l/min е достатъчна, за да полеете лехи, цветни градини или ягодови храсти, основното е водата в източника да е чиста, тъй като апаратът не е предвиден за препомпване на замърсена течност.

Ако внимателно проучите инструкцията, ще забележите още едно предупреждение: помпата трябва да работи не повече от 2 часа, след което задължително е необходима 20-минутна почивка.

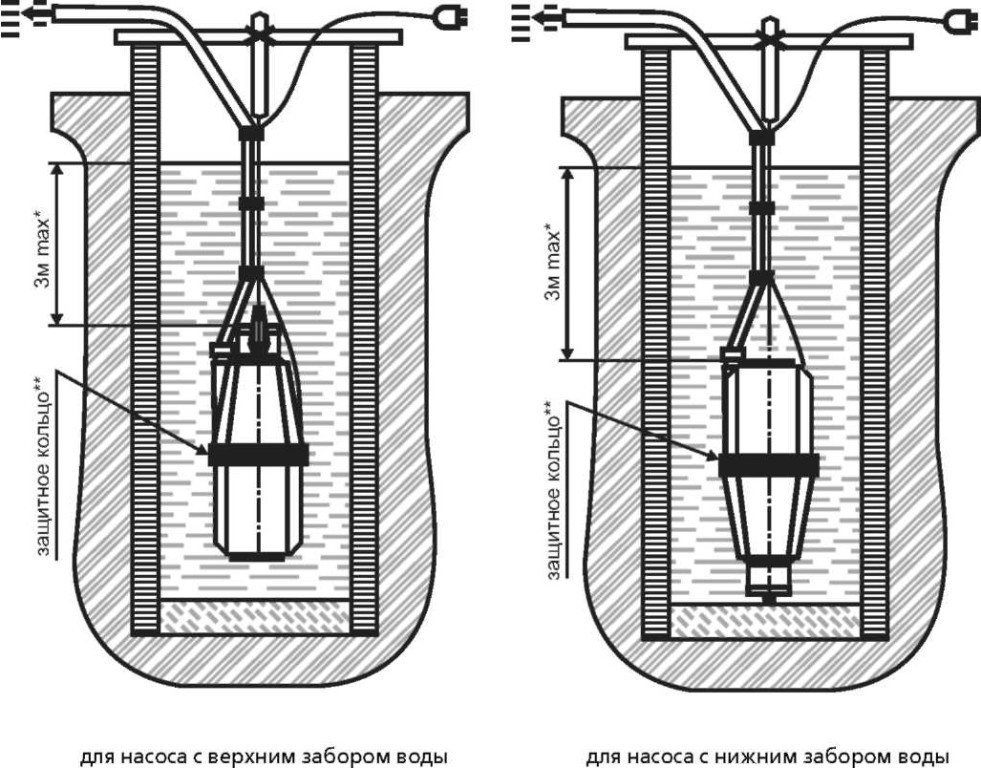

За правилното функциониране оборудването трябва да бъде монтирано правилно, като към него се свърже гумен или полипропиленов маркуч с диаметър от 18 мм до 22 мм

За окачване трябва да се използва найлонов шнур, който се доставя в комплекта при продажбата. Ако искате да използвате по-здрава метална въже или верига, все пак го фиксирайте с помощта на найлонов шнур, в противен случай ще счупите ушите на корпуса.

За здрав монтаж от захранващия шнур, въжето и маркуча трябва да се направи своеобразен сноп, като ги превържете на няколко места с тиксо, при това така, че маркучът да виси свободно и да не се прегъва. Цялата конструкция трябва да се закрепи на напречната греда.

Помпата трябва да бъде напълно потопена във водата и да не докосва стените на шахтата, в противен случай вибрационните движения ще навредят както на стените, така и на самото устройство.

Профилактичната поддръжка се състои в редовен преглед на апарата, за което той трябва да се извади от кладенеца. При запушване на входното отверстие трябва да се почисти, също могат да се сменят гумените части или да се усили защитният пръстен.

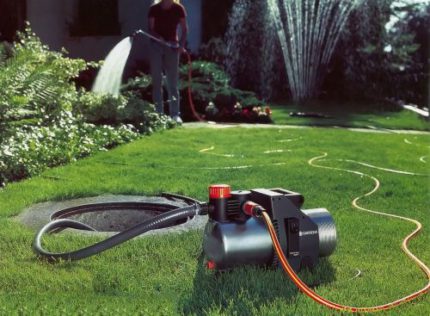

Модел №2 – НБЦ-900Н-М

Този модел принадлежи към самозасмукващо оборудване, имащо многостъпално устройство. Апаратът ще бъде полезен на всички, които искат да създадат система за водоснабдяване или поливане в дворното място.

Като източник на вода може да се използва плитък сондаж, кладенец или естествен водоем с чиста или леко замърсена вода.

Технически характеристики на НБЦ-900Н-М:

• мощност – 900 W;
• напрежение от източника на захранване – 220 В;
• производителност – 55 л/мин;
• височина на засмукване – 8 м;
• височина на повдигане – 42 м.

Многостъпалната конструкция позволява изпомпване на вода с механични частици с размер до 3 мм, но чистата течност удължава експлоатационния живот на устройството. Сменните части – салници, гумени уплътнения – се препоръчва от време на време да се сменят, а самият апарат да се разглобява и да се извършва профилактично почистване.

Ако използвате повърхностна помпа периодично за поливане на градината или тревната площ, не е задължително да извършвате стабилен монтаж – достатъчно е да я поставите близо до източника с вода

Условия за правилен монтаж на оборудването:

• равна суха площадка, намираща се в непосредствена близост до източника;
• свободно пространство в областта на двигателя за осигуряване на вентилация;
• лесен достъп за технически преглед и обслужване.

За работа на помпата трябва да се свърже засмукващ маркуч, да се спусне на дълбочина около 2 м (разстоянието до дъното – не по-малко от половин метър). Обратният клапан ще подобри работата на апарата (той не влиза в комплектацията, трябва да се закупи отделно). Внимателно проверете херметичността на съединенията, тъй като проникването на въздух в системата рязко намалява производителността.

Модел №3 – НПЦ-750/35Н

Дренажно оборудване – полезен механизъм на участък с изкуствен водоем, източник на водоснабдяване и вероятност от наводнение.

Модел НПЦ-750 е потопяема дренажна помпа от центробежен тип, която с еднаква ефективност изпомпва кладенчова, изворна или дъждовна вода, а също така лесно се справя със замърсена течност.

Технически характеристики НПЦ-750/35Н:

• мощност – 750 W;
• напрежение от източника на захранване – 220 В;
• производителност – 13 м³/час;
• максимален напор – 8 м;
• размер на механичните замърсявания – до 35 мм.

Потопяемата помпа трябва да се намира във водата, а нивото на течността се следи от поплавково устройство. При понижаване на нивото до критичната отметка поплавъкът изключва оборудването, а щом обемът на водата се увеличи – апаратът отново се включва. Ако се случва твърде често включване/изключване на помпата (около 30 пъти/час), количеството вода в източника е недостатъчно.

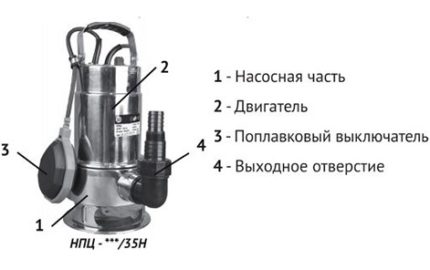

Схема на устройството на дренажна помпа Калибр НПЦ-750/35Н: освен корпуса с двигателя и работната помпена част, присъства още един задължителен елемент – поплавков превключвател

Своевременното обслужване на помпата ще позволи да се увеличи срокът на експлоатация. Понякога двигателят спира да работи или се прекратява подаването на вода.

Необходимо е да се провери захранващият кабел, да се почисти смукателният отвор, да се провери функционалността на работното колело, да се почисти системата от попадналия въздух. Ако е инсталиран възвратен клапан, трябва да се провери и неговата изправност.

Модел №4 – НПЦС-1,5/65-750

Ако в крайградския участък подпочвените води се намират дълбоко, се налага да се оборудва сондаж и да се закупи специална сондажна помпа. При височина на повдигане не повече от 65 м ще подхожда потопяема центробежна модел Калибр НПЦС-1,5/65-750.

Уредът също може да се използва за изпомпване на течност от открити водоеми, но с едно условие: водата трябва да бъде чиста.

Не може да се премества вода с глинест утайък, отпадъци, наличие на химически вещества, корозионни включвания. Наличието на пясък се допуска, но в малко количество – не повече от 100 г/м³.

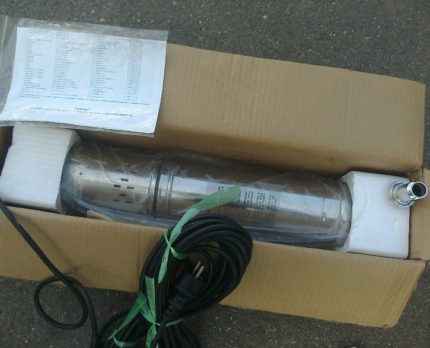

Комплектацията включва самата помпа, захранващ кабел (15 м) с щепсел, опаковка и инструкция. Въжето за закрепване на апарата и захранващия тръбопровод трябва да се закупят отделно.

Технически характеристики НПЦС-1,5/65-750:

• мощност – 750 W;
• напрежение от източника на захранване – 220 В;
• производителност – 1,5 м³/час;
• височина на повдигане – 65 м;
• дълбочина на потапяне – 5 м;
• дължина на електрическия кабел – 15 м.

Имайте предвид, че подаването на вода може да бъде различно, тъй като напорът зависи от много фактори: дълбочина, дължина на маркучите, диаметър на тръбата и т.н. Сондажната помпа е част от помпената станция, затова контролът върху нейното функциониране се осъществява в автоматичен режим. Ако техниката прегрее или се запуши, релето се задейства и изключва механизма.

Производителността на този модел е достатъчна за обслужване на вилна градинка, но за създаване на ефективна водоснабдителна система е необходим по-мощен апарат. Препоръчваме Ви да се запознаете с класацията на най-добрите модели центробежни помпи в този материал.

Изводи и полезно видео по темата

Видеоматериалите ще ви помогнат по-добре да разберете какво представляват помпите Калибър, как функционират и за какво са предназначени.

Видеоклип за повърхностния центробежен помпа НБЦ 0,75 Е с ежектор:

Видео-обзор на дренажния модел НПЦ 400/35П:

Как работи моделът НБЦ-380 (почистване на басейн):

Комплектация на икономичния дренажен модел:

Както виждате, помпеното оборудване на марката Калибър има различно предназначение, устройство и технически характеристики. За да се ориентирате по-добре в асортимента, е необходимо да проучите инструкциите, да анализирате информацията и да решите дали помпата е подходяща за решаване на вашите задачи.
