Как да изберем проходен ключ: устройство и предназначение на различните видове + маркировка

За управление на осветителните уреди на стълбище или в дълъг коридор обичайната схема с едно устройство за „включване/изключване“ не е подходяща. За да изключите светлината в такава ситуация, ще трябва да се върнете обратно към единствения превключвател в помещението. Не е много удобно, съгласни ли сте?

Като инсталирате проходен ключ, който позволява да управлявате крушките от две места, вие значително ще повишите нивото на комфорт в дома или офиса си. Ще ви разкажем как правилно да изберете устройството и как да го инсталирате правилно. В предлаганата от нас статия са разгледани популярните варианти за свързване.

Избор на устройства: ключове срещу превключватели

Преди да отидете в магазин за осветителна техника за необходимите материали, първо трябва да се запознаете с терминологията и различните уреди за комутация на електричество.

За повечето начинаещи електротехници и ключът, и превключвателят са едно и също. Те обаче си приличат само на външен вид. По принцип на действие тези устройства се различават коренно.

Битовите ключове и превключватели за осветление изглеждат еднакво и имат еднообразни корпуси, но са предназначени за принципно различни схеми на свързване.

Обикновеният „КЛЮЧ“ представлява най-простият ключ за прекъсване/затваряне на електрическа верига. Той има един входящ и един изходящ провод. Освен това има дву- и триклавишни устройства с по-голям брой контакти. Те обаче са просто два или три ключа, събрани заедно в един корпус.

„ПРЕВКЛЮЧВАТЕЛ“ е комутиращо устройство, при което една входяща електрическа верига се превключва към една от няколко изходящи вериги. Често такъв уред се нарича още „превключващ ключ“, тъй като има клавиш за прехвърляне на контактите от едно положение в друго.

Минимално в такъв едноклавишен уред има три контакта (един входящ и два изходящи). Ако клавишите са два, то клемите са шест (два входа и четири изхода).

Под термина „ПРОХОДЕН КЛЮЧ“ се разбира няколко превключвателя, свързани помежду си по определена схема. Подобен комутатор е предназначен за включване/изключване на единичен източник на светлина от няколко точки едновременно в помещение или оградена територия с осветление.

Не е възможно да се направи „проходен“ уред от класически ключове, за да се спести от покупката; за това трябва да се използват изключително превключватели.

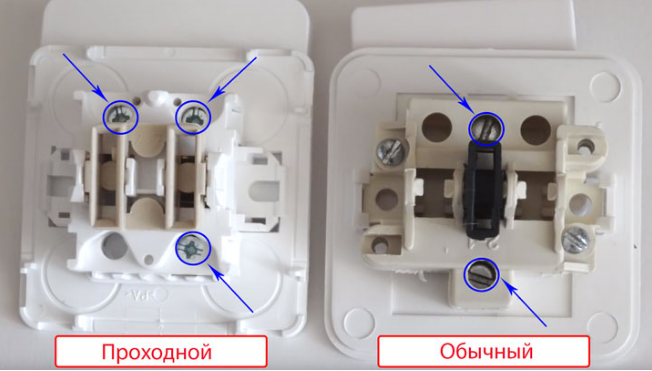

В крайна сметка двуконтактният ключ е предназначен за прекъсване на една електрическа верига с фаза, чрез която се захранва осветителната крушка. А триконтактният превключвател се използва за създаване на нови отделни контури за захранване.

Първият вариант е необходим за спиране на подаването на ток по дадена верига, а вторият – за превключване между вериги. Външно и двете устройства изглеждат абсолютно еднакво. Това е корпус с един или няколко клавиша. При това превключвателят може да се използва в режим на ключ, но не и обратното.

Не е възможно да се направи триконтактен уред от двуконтактен. Но изключването на използването на една от веригите е напълно допустимо. За организиране на управление на осветлението от няколко точки трябва да се купуват само превключващи устройства с три и повече контакта.

Видове битови комутиращи устройства

Превключвателите биват бутонни, клавишни и въртящи се. Първият вариант обикновено се използва само като звънец на входната врата. Той не е подходящ за управление на осветлението.

А вторият тип за включване/изключване на светлината в жилищна сграда – точно това, което е необходимо. Въртящият се вариант е по-предназначен за производствени и помощни помещения. Такива изделия нямат твърде представителен външен вид.

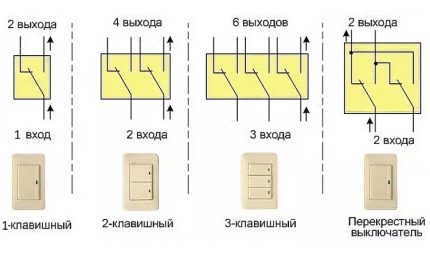

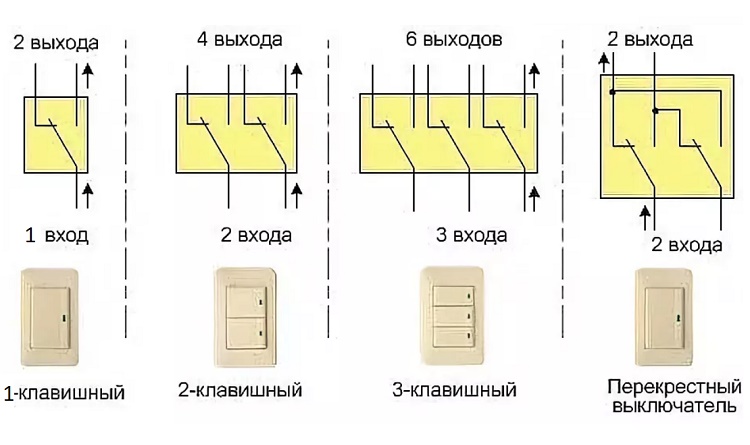

По броя на клавишите превключвателите биват:

• едноклавишни;
• двуклавишни;
• триклавишни.

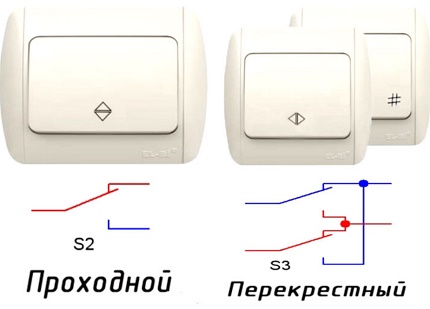

Те се делят на обикновени (проходни), комбинирани и кръстосани (междинни). Първите имат три контакта. При вторите тази тройка клеми се увеличава чрез умножение по броя на клавишите. А при третите входове и изходи са по два. Последните са предназначени за схеми не с две, а с няколко точки за включване на осветление.

По тип на управление в частни домове обикновено се използват стандартни клавишни ключове за осветление, но има и модели със сензори и дистанционно управление.

По схема на подвеждане на проводниците ключовете биват за открито (накладни изделия) и скрито (вградени аналози) окабеляване. Първите се закрепват на стената с дюбел-самонарезни винтове, а вторите се фиксират в подрозетници с помощта на разширяващи крачета.

При избора на превключватели за свързване по схема на проходен ключ трябва правилно да се избере броят на клавишите (по един за всяка свързвана група). Ако се планират две точки за управление, ще са необходими само чифт обикновени триконтактни устройства.

Ако са необходими повече точки, то за всяко такова място за включване в единна система ще трябва допълнително да се вземе междинен кръстосан уред.

В преобладаващото мнозинство от случаите клавишът на битовия превключвател има две положения за затваряне на една от веригите. Но се срещат и модификации с нулево средно състояние. При такова положение и двата контура се оказват прекъснати.

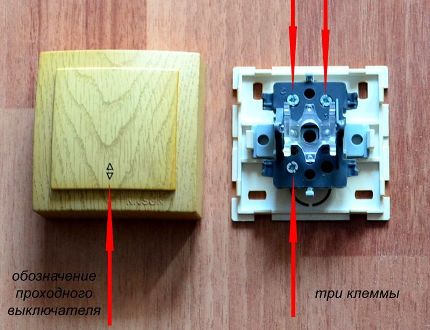

Маркировка върху корпуса на превключвателя

На частите на превключвателя, където са разположени контактите, обикновено има специална маркировка, посочваща характеристиките на комутиращия продукт. Като минимум това са номиналното напрежение и ток, както и степен на защита по IP и означения на клемите за проводниците.

Ако превключвателят се избира за схеми с луминесцентни лампи, то в неговата маркировка трябва да присъстват буквите «X» или «AX» (на обикновените стои само «А»)

При включване на светлината в луминесцентните осветителни тела във веригата възниква рязък скок на пусковия ток. Ако се използват крушки светодиодни или с нажежаема жичка, този скок не е толкова голям.

В противен случай превключвателят трябва да бъде проектиран за подобни високи натоварвания, иначе съществува риск от изгаряне на контактите в неговите клеми. Затова е толкова важно за луминесцентните електрически лампи да изберете специални превключватели.

За монтаж в спалня или коридор напълно подходящ е превключвател с IP03. За баните втората цифра е по-добре да се повиши до 4 или 5. А ако комутиращият продукт се инсталира на открито, то степента на защита трябва да бъде не по-ниска от IP55.

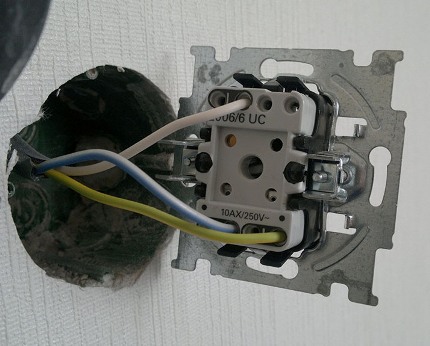

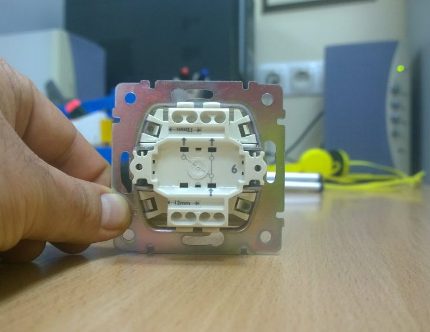

Контактните клеми за електрически проводници на превключвателя могат да бъдат:

• винтови с притискателна плоча и без нея;
• безвинтови пружинни.

Първите са по-надеждни, а вторите значително опростяват изпълнението на електромонтажа. При това най-оптималният вариант са винтовите клеми с допълнение под формата на притискателна плоча. Те при затягане не разрушават жилото на проводника с върха на винта.

Според изискванията на ГОСТ, ако проводникът има сечение до 1,5 мм, то използването за неговото свързване с превключвателя на винтова клема, при която краят на винта се завърта по жилото, е недопустимо

Също така в маркировката на превключвателите присъстват означения на клемите:

1. «N» – за нулевия работен проводник.
2. «L» – за проводника с фаза.
3. «ЗЕМЯ» – за нулевия за заземяване защитен проводник.

Плюс обикновено с помощта на «I» и «O» се указва положението на клавиша в режимите «ВКЛЮЧЕНО» и «ИЗКЛЮЧЕНО». Още на корпуса могат да присъстват лога на производителя и наименования на продуктите.

Управление на осветлението от няколко места

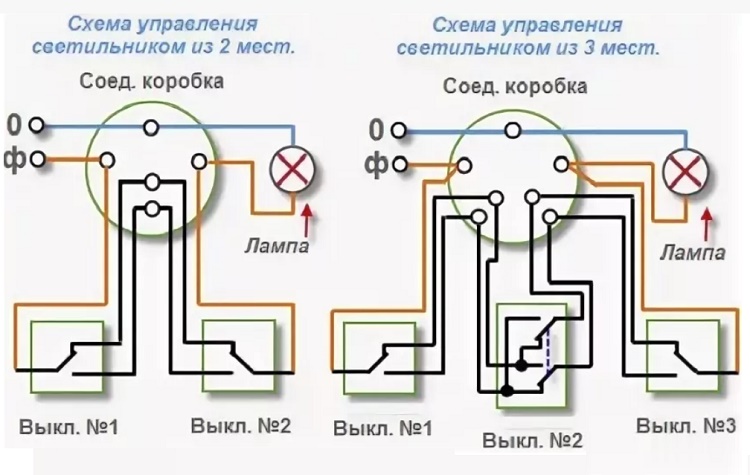

Съществуват няколко схеми за монтаж на превключватели за включване на светлината от различни краища на коридора. Най-простата от тях предполага наличието на клавиши на превключвателите в две отдалечени едно от друго места на помещението и една захранваща линия на осветителните тела.

Ако точките на включване на осветлението трябва да бъдат повече от две, то окабеляването на електрическите проводници ще стане малко по-сложно. Но и тук няма нищо особено сложно.

Ако следвате представените схеми на свързване на превключвателите, то особени проблеми с организацията на управлението на осветителното тяло от няколко точки няма да възникнат – трябва само да не объркате жилата.

Ако с помощта на проходен ключ се планира да се подава напрежение към полилей с два или три отделни набора крушки, тогава схемата ще се усложни малко. Тук ще трябва да се монтират ключове с няколко бутона, а клемите за проводници са много повече.

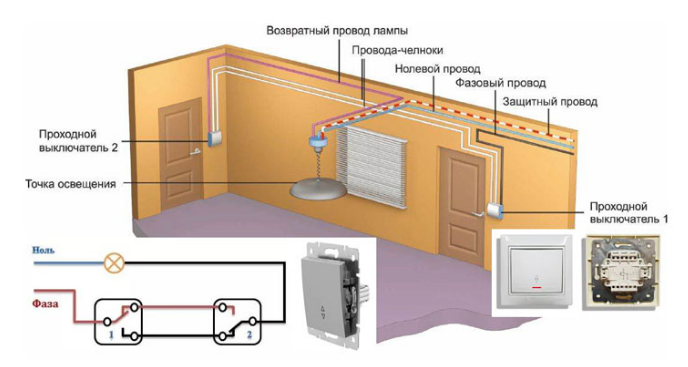

Схема #1: за включване на светлината от две точки

Най-лесно е да се организира управлението на осветителното тяло от две различни места в помещението. За това ще са необходими само чифт стандартни ключове и няколко метра електропроводка.

Освен това ще трябва да се спазват най-простите правила на електромонтажа, за да се избегне поразяване от ток и да се гарантира безопасността на експлоатацията на цялата система в бъдеще.

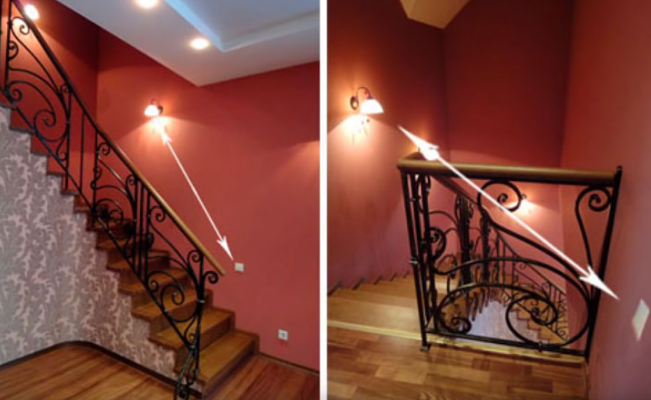

Схемата на „проходен коридорен ключ“ с два ключа е най-популярна, използва се навсякъде в коридори и спални, както и на стълбища и веранди.

При реализиране на схема на свързване от няколко места изходите на двата ключа се свързват с чифт жила за получаване на две отделни захранващи вериги. След това на входа на едно комутиращо устройство се свързва проводник с фаза, а на входа на второто – отклонение до крушката.

В резултат при всяко положение на двата бутона общата захранваща верига на „проходния ключ“ ще бъде или прекъсната, или свързана. Светлината ще може да се включва и изключва от две различни точки.

Такова решение позволява да се захранва с напрежение осветителното тяло при включване само на един бутон. Вторият, от другата страна на помещението, при това винаги комутира една от съществуващите линии.

Схема #2: за два осветителя

Първата схема е най-проста и евтина за реализиране. Тя се прилага най-често. Обаче ако осветителите в помещението са няколко или крушките в полилея са разделени на две групи, тогава подобен вариант на проходен ключ няма да е подходящ.

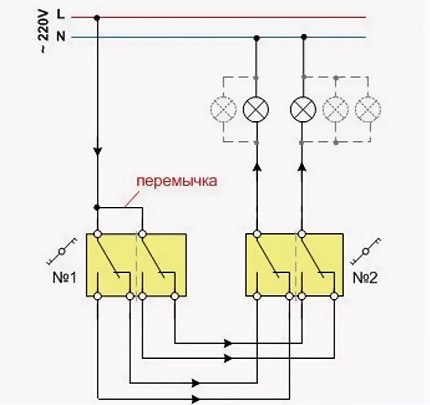

Ако се изисква да се подаде захранване на две отделни линии на осветителни лампи, тогава ще трябва да се прибегне до монтаж на двубутонни ключове с шест контакта всеки.

По технология на монтажа и използваните устройства тази схема на практика повтаря първия основен вариант. Само че в този случай ще трябва да се прокарат повече проводници.

И за да се спести малко от тях, захранващият проводник към първия ключ във веригата се препоръчва да се направи с преход. Да се изтегли чифт отделни жила от разпределителната кутия ще излезе твърде скъпо.

Ако линиите с лампи са три, то двубутонните ключове се заменят с трибутонни аналози. Във всичко останало схемата на свързване на проводниците остава същата, само че броят им се увеличава.

Схема #3: за няколко ключа

С две точки за включване на светлината и една или няколко групи осветление всичко е доста просто. Там са нужни окабеляване и няколко ключа. А при необходимост от организиране на управление от няколко места ще се наложи да се закупи още един тип превключващи устройства.

Ако за един осветител трябва да се монтират няколко ключа, то без кръстосан превключвател не може. В този уред една от веригите е транзитна.

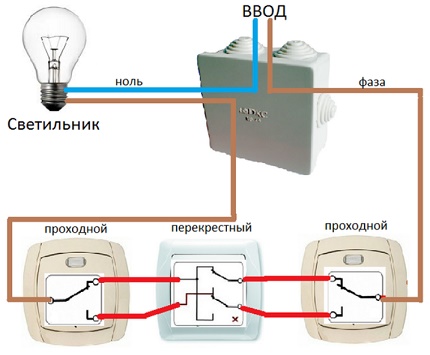

В такава схема на свързване крайните превключватели се поставят обикновени проходни, както в първия случай. А между тях после се монтира кръстосан аналог с четири клеми за свързване на електропроводката.

При натискане на клавиш в такова комутиращо устройство става разтваряне на свързаните контакти и веднага кръстосаното им затваряне в нова захранваща верига. Освен едноклавишни кръстосани превключватели съществуват и уреди с по-голям брой клавиши. Те са предназначени за схеми с няколко групи крушки.

В този случай обаче жилата към клемите ще трябва да се свържат много повече. И тук е изключително важно нищо да не се обърка. За правилността на електромонтажа при такова разпределение трябва да се следи особено внимателно.

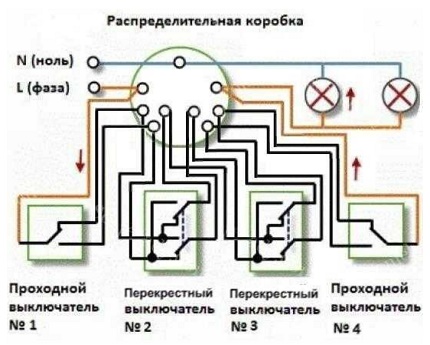

Ако е нужна още една точка за включване/изключване, то се монтира още един кръстосан превключвател с последователно свързване на проводниците към вече съществуващите.

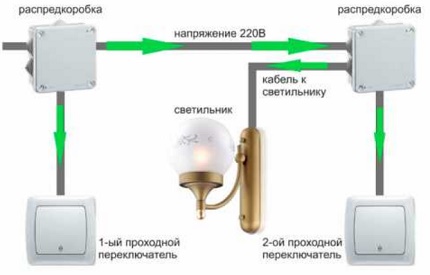

Електриците препоръчват да се свързват превключвателите помежду им чрез разпределителна кутия. Въпреки това е много по-лесно да се направи това директно посредством двужилен проводник. Практиката показва, че подобно свързване е по-целесъобразно и не нарушава нормите на електротехниката. А разходът на електропроводници при него се намалява сериозно.

Проверени на практика схеми за свързване на кръстосан ключ са дадени в следващата статия, със съдържанието на която препоръчваме да се запознаете.

Изводи и полезно видео по темата

Нюансите на свързване на превключвателите така, че осветлението да може да се управлява от няколко точки, не са много. Но те съществуват. И да ги пренебрегваме поради непознаване на вида им при извършване на монтажа не бива. За да ви е по-лесно да разберете всички тънкости на описаните по-горе схеми, препоръчваме задължително да прегледате приложените по-долу видеоматериали.

Всичко за проходните ключове – принципи на работа и монтаж:

Как да свържете двуклавишен превключвател:

Схема за свързване на проходни (превключващи) ключове през разпределителна кутия:

Използването на проходни ключове значително опростява управлението на осветлението в голямо помещение, правейки този процес по-удобен. Самостоятелно да се монтира такава система от няколко превключвателя и проводници не е трудно. Трябва само правилно да се подбере комплект от необходимите комутиращи устройства.

А как избрахте проходния ключ за инсталиране в къща извън града, офис или апартамент? Какво беше решаващият аргумент за вас при избора на устройството? Моля, пишете коментарите си в блока по-долу, публикувайте снимки по темата на статията, споделяйте полезна информация и задавайте въпроси.
