Превключващ ключ: маркировка, видове, особености на свързване

Превключвател, или както още го наричат маршев, двоен, реверсивен, кръстосан, — това е елемент от електрическата мрежа, който инвертира (превежда в противоположно състояние) комутацията на свързаните към него проводници.

Използва се превключвател за управление на група или един осветителен уред от няколко места.

В този материал ще разкажем подробно за принципите и особеностите на работа на такива превключватели, както и ще представим най-разпространените начини за тяхното свързване.

Сфера на приложение на превключвателните устройства

Превключвателите не се използват толкова често, но не бива да се подценява ролята им в организацията на осветлението. Представете си ситуация, когато в дълъг коридор или в началото на стълбището е монтиран само един превключвател и се налага да се изминават немалки разстояния в тъмното, за да се включи светлината.

Монтажът на проходен превключвател в две посоки е напълно способен да реши този проблем, а превключвателният (кръстосаният) ще стане незаменим:

• в триетажен апартамент — монтират се около площадката на втория етаж;

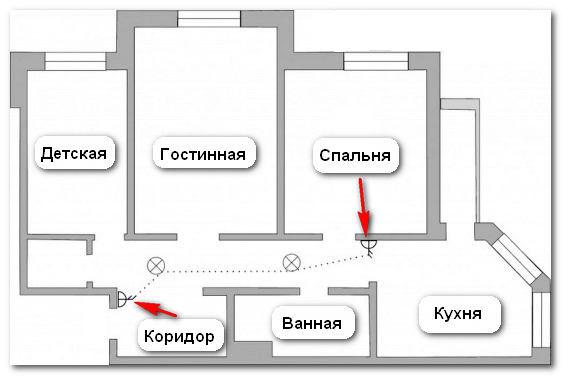

• в голям коридор или хол — монтиран до всяка врата, той значително ще улесни придвижването в тъмната част на денонощието;
• в спалня — може да се монтира един до вратата и два до мястото за почивка, и вече няма да се налага да ставате, за да изключите светлината.

Може да се използва превключвател и за включване на осветлението навън или в гаража, като се управлява осветителният уред от къщата, беседката, терасата и т.н.

Излизайки нощем от стаята в коридора, потребителят може да включи светлината веднага, а не да се движи в тъмната стая в търсене на превключвателя

Разновидности на превключвателите и тяхната маркировка

Изборът на превключватели се налага да се прави въз основа на скромен списък от отличителни характеристики. Те се произвеждат от много известни фирми, включително такива като Legrand, ABB, Schneider.

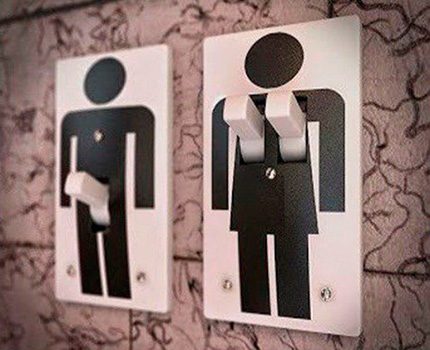

Електрооборудването с лостов механизъм се смята за по-надеждно и затова често се използва в производства и обществени места.

Превключвателите се класифицират:

1. По начин на включване те се делят на ротационни, клавишни и лостови типове;

2. По начин на монтаж – на устройства за вътрешен и външен монтаж.

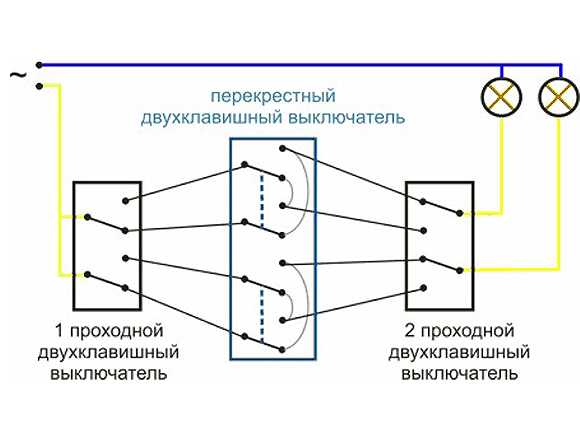

Двуклавишни превключватели от кръстосан тип като такива не се намират в продажба. Но можете да използвате устройство от серия Ultra на известния доставчик на електрооборудване Schneider Electric, като вземете два едноклавишни кръстосани блока от модулен тип и ги инсталирате в един корпус. Ако и тези модели не са налични, се монтират два едноклавишни превключвателя един до друг.

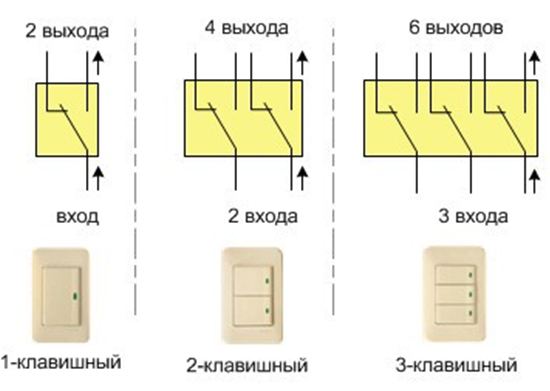

За управление на две или три групи осветителни тела се използват дву- или триклавишни проходни превключватели, а кръстосаните в повечето случаи се инсталират отделно за всяка от групите осветители.

При избора на всяко електротехническо устройство е необходимо да се ориентирате по неговия клас на защита от външни фактори – IP.

В повечето случаи устройствата от този тип имат доста висок IP, който надвишава стойност 40, което позволява използването им в помещения с традиционно повишена влажност, както и разполагането им на открито под навес.

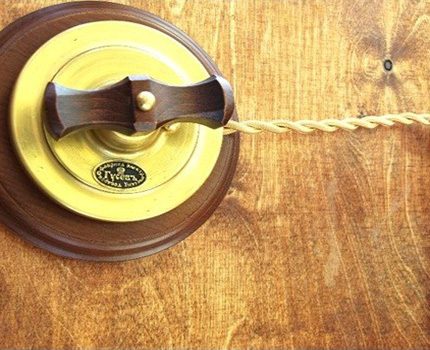

При ротационните превключватели контактите се затварят с помощта на специален ротационен механизъм. Те струват малко повече от клавишните, но се смятат за по-надеждни.

За да извършите правилно свързването на електрооборудването, е важно да разберете означенията и схемите, нанесени от производителя върху задната страна.

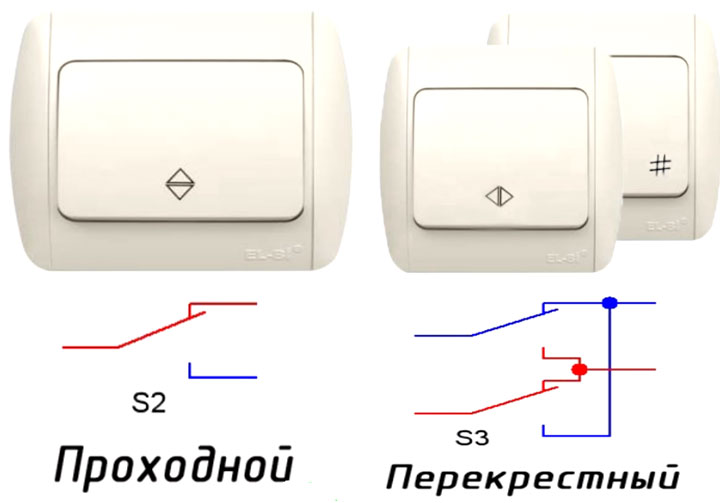

Така на схемата се обозначава превключвател от кръстосан тип. Същата схема се нанася върху устройството, а стрелките показват разположението на входните и изходните контакти.

Ако в обикновения превключвател маркировката с буква L се използва за обозначаване на входящата фазова клема, а L1, L2, L3 – за изходящите, то в случая със сдвоен превключвател могат да се използват цифрите 1, 2, 3, 4, а входящите и изходящите клеми се обозначават със стрелки.

На лицевата страна на превключвателя производителите понякога също поставят маркировка – за проходния това са две стрелки във формата на триъгълник, за кръстосания – решетка.

След това ще разгледаме особеностите на инсталирането и вариантите на възможните схеми на свързване на примера на битов превключвател от кръстосан тип в комплект с преходни превключватели.

Принцип на работа и особености на превключвателите

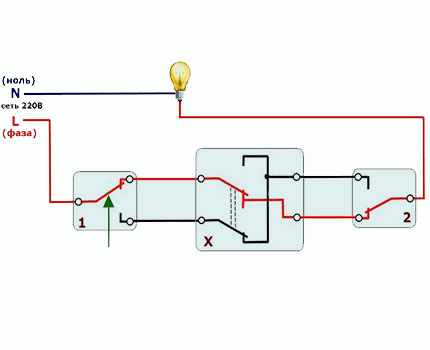

За да разберете принципа на работа на кръстосания превключвател, е необходимо да проучите схемата за управление на осветителните точки от 3 до 5 точки.

Но так как кръстосан превключвател винаги се инсталира между проходните и никога не се използва сам по себе си, първо трябва да разберете как работи схемата за активиране и изключване на осветлението с обикновени и проходни превключватели.

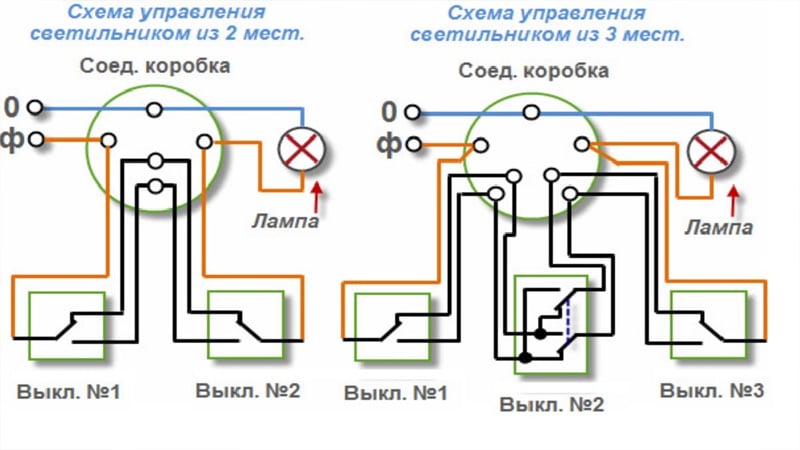

Схемите за управление на осветителните уреди от три точки се различават от схемата за две направления само по наличието на кръстосан превключвател.

И така, функциите на обикновен превключвател включват отваряне и затваряне на веригата — при натискане на горната половина на клавиша светлината се включва, а на долната — изключва. А състоянието на осветлението в схема с две проходни устройства изобщо не зависи от положението на клавишите на едно от тях.

Натискането на клавиша само превключва връзката от една верига на друга. За да се затвори веригата, е необходимо и двете устройства да затворят контакт с един от проводниците, прокарани между тях.

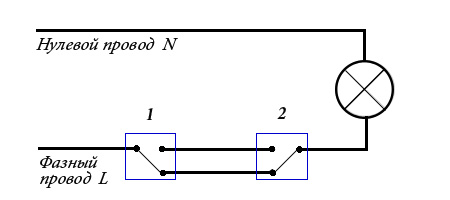

Проходният превключвател се нарича още превключвател за две направления. Схемата ясно демонстрира, че потребителят, използвайки който и да е от тях, ще може както да включи, така и да изключи светлината.

Механизмът на различните типове устройства се различава по броя на клемите:

• при обикновения – две;
• при преходния – три;
• при кръстосания – четири клеми.

Колкото по-сложно е устройството, толкова изисква по-качествено производство. Затова конструкцията на кръстосаните превключватели, които имат голям брой клеми, се отличава с висока здравина, износоустойчивост, устойчивост на корозия.

Повечето модели имат високо ниво на защита (IP) от негативни външни фактори – прах, влага.

Ако проходните превключватели винаги се използват само по двойки, то броят на кръстосаните може да бъде всякакъв – било то един, било то десет.

Точно както проходните, кръстосаните превключватели превключват връзки от един проводник на друг. Но тяхната разлика се състои в това, че входните контакти са вече два, а не един, и тяхното превключване също трябва да се управлява. Принципът на работа на устройството се основава на двойното превключване на контактите.

Варианти за свързване

Както проходните ключове не могат да се използват самостоятелно, а се свързват само по двойки, така и превключващите ключове се използват само с два проходни. При това може да се използват до 10 кръстосани превключвателя и те винаги ще бъдат разположени между проходните.

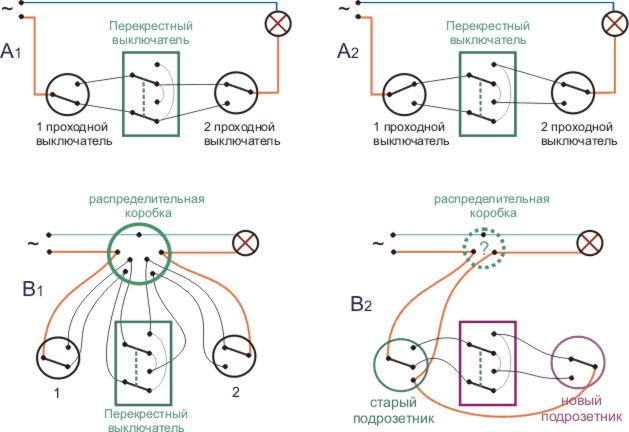

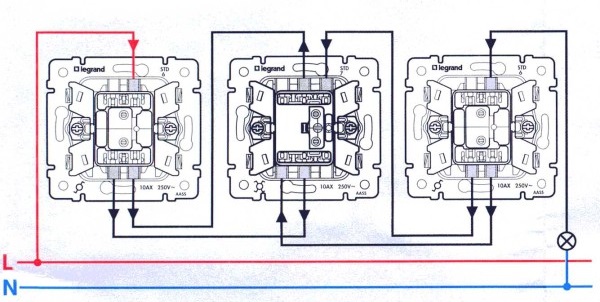

На схемата фазовият проводник е обозначен в червено, нулевият – в синьо. А1 – основна схема на свързване; А2 – още един вариант на принципна схема на свързване; B1 – начин на окабеляване, при който свързването на всеки елемент от веригата се осъществява през разпределителна кутия; B2 – начин на свързване с използване на стара малка разпределителна кутия и подконтактна кутия от демонтиран обикновен ключ.

Вариантите на схемите, използвани за свързване, могат да бъдат много: монтажът се извършва през разпределителна кутия или покрай нея, свързват се няколко групи осветление.

Системата се усъвършенства чрез инсталиране на централизирано управление.

Устройството на превключвател от кръстосан тип винаги е проектирано за една осветителна група. В случай на необходимост от свързване на две групи осветителни тела се използват или два превключвателя, или се съставя един от два отделни блока.

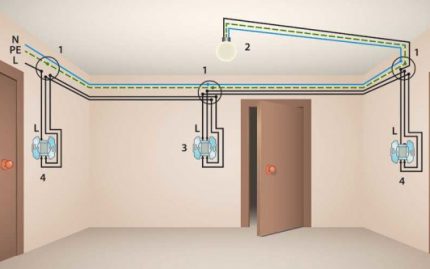

Монтаж през разпределителна кутия

Това е традиционен начин на свързване, който има както недостатъци, така и предимства. Към плюсовете може да се отнесе възможността за бързо откриване на повредени участъци от проводниците в случай на проблеми във веригата.

Освен това този начин предполага традиционно полагане на проводници, което помага при последващи ремонтни или монтажни работи да се определи къде са положени проводниците и да се запази цялостта на електрическата мрежа.

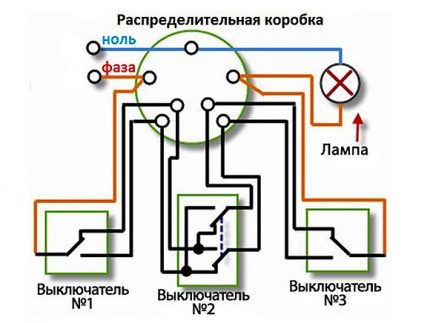

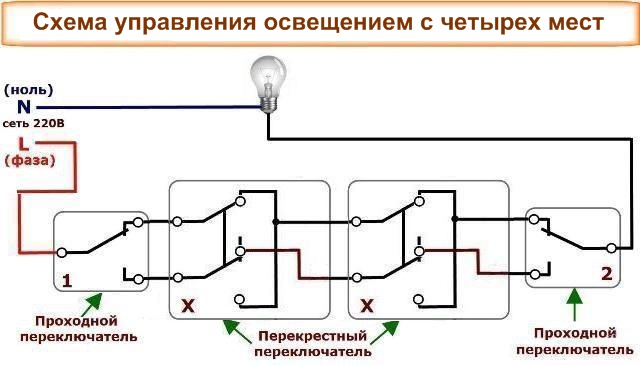

Схема на свързване на проходни и кръстосани превключватели в система за управление на осветлението от няколко места. L – фазов проводник; N – нула

При монтажа на електропроводката от разпределителната кутия до проходните превключватели се полагат трижилни проводници. От кръстосания превключвател до проходните се води двужилен проводник.

Последователността на действията при свързване на схема, в която проводниците преминават през разклонителна кутия, е следната:

• Двужилен фазен провод от електротаблото се вкарва в кутията. Нулевият проводник на захранващия кабел веднага се свързва с нулевия проводник на осветителното тяло, а фазният се свързва с общия проводник на първия проходен ключ №1, към входната клема 1 (вижте фигурата по-горе).
• Към изходните клеми 3 и 4 се свързват двата останали проводника на трижилния провод, които в разпределителната кутия ще бъдат свързани към двата проводника на средния превключвател №2.

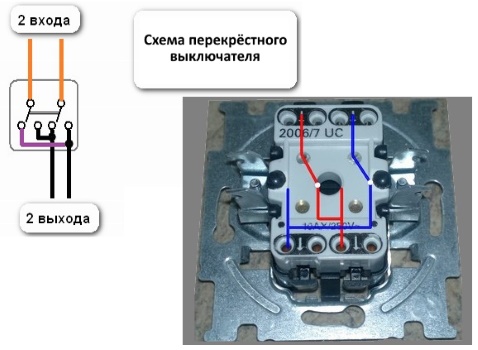

• Монтира се средният превключвателен ключ. Правилното свързване на проводниците на кръстосания ключ е посочено на схемата, нарисувана на самото устройство.

Свързването на втория проходен ключ се извършва по същия начин като на първия, но общият проводник се извежда през разпределителната кутия към осветителното тяло.

Прокарването на електропреносната мрежа за организация на осветлението с използване на разпределителни кутии е добро, защото в случай на неизправност е по-лесно да се определи повреденият участък на електропровода.

Ако свързването в разпределителната кутия е извършено чрез усукване, всички оголени участъци внимателно се изолират, за да се предотврати късо съединение.

Това се прави с използване на изолационна лента или термосвиваема тръба, която може да служи като маркировка за проводниците.

Препоръчваме също да прочетете друг наш материал, където сме описали подробно монтажа на разпределителна кутия. Повече подробности – четете нататък.

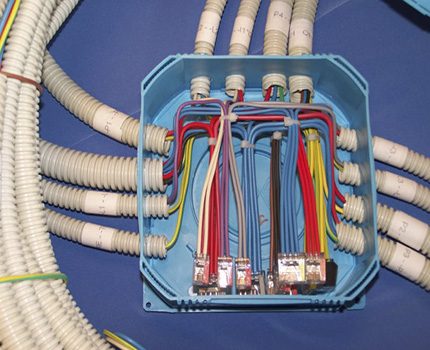

Професионалното свързване се вижда веднага – всички проводници са наредени в разпределителната кутия компактно и спретнато.

Директен начин на свързване

Съединенията представляват слабото звено на всяка електрическа мрежа – именно тук протича окислението. Независимо дали става въпрос за странични клеми или за пружинни бързозатягащи клемници, те изгарят първи, а самият проводник остава цялостен, тъй като го защитава от прегаряне автоматичният предпазител.

За да се минимизира броят на съединенията, се извършва свързване без разпределителна кутия.

Към този начин на свързване се прибягва и защото не винаги потребителите искат да виждат няколко разпределителни кутии на стената си – това са допълнителни елементи, които трябва да се скрият от очите.

Как се извършва монтажът на електрическата система без разпределителна кутия:

1. От електротаблото се прокарва кабел с два проводника – фазен и нулев. Последният се води директно към осветителното тяло.
2. Фазата се свързва към входната клема на междинния превключвател. От двете изходни клеми водят два фазни проводника към кръстосания.
3. От изходните контакти на реверсивния превключвател прокарват два фазни проводника и ги свързват с втория междинен.
4. Общият проводник от второто междинно превключвателно устройство се води до лампата и затваря електрическата верига.

Всички проводници по време на електромонтажните работи е задължително да се маркират. В противен случай, следващия път при извършване на електроинсталационните работи, ще бъде трудно да се идентифицира техният характер.

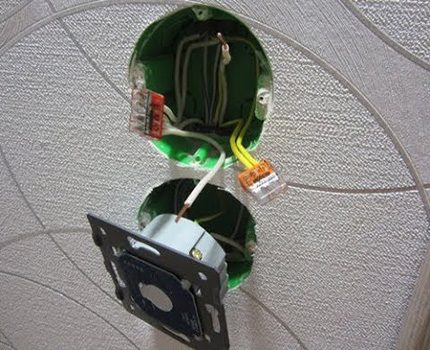

Всички проводници, които се свързват помежду си в кутията за вграждане, ще бъде доста трудно да се вместят там. Поради това се използват по-плоски и компактни клеми. Проблемът с разполагането може също да се реши чрез използване на по-големи кутии за вграждане — с дълбочина 60 мм.

Разпределителните кутии могат да се скрият и по други начини. Например, чрез монтаж на кутията зад опънатия таван.

Такъв вариант не може да се нарече безпогрешен, тъй като в сложни случаи на повреди, откриването на неизправността може да не се ограничи само с една кутия, и тогава ще се наложи да се свалят тавани не само в едно помещение.

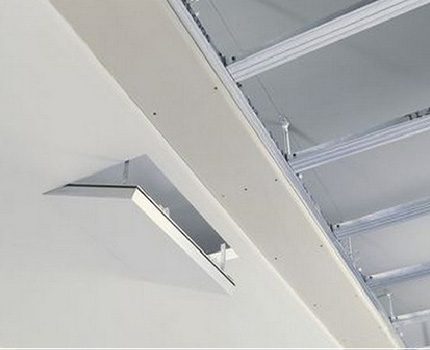

Също така се извършва монтаж на разпределителни кутии зад окачения таван. В този случай всички те се съсредоточават на едно място, а достъпът се осигурява чрез устройство на ревизионен люк.

Правилността на свързването се проверява така: при всяко натискане на клавиша на който и да е ключ, включително кръстосания, състоянието на осветлението трябва да се променя — светлината да изгасва и да светва. Проблеми могат да възникнат, ако са допуснати грешки при свързването — неправилно съставена схема, объркани контакти.

Причината за неправилната работа на превключвателя може да се отстрани само чрез щателна проверка на свързването директно на мястото на монтажа.

Характерни грешки при свързване

Игнорирането на маркировката и схемите, нанесени върху превключвателите, води до грешки при свързването и до неправилна работа на схемата. Най-честият проблем, който възниква, особено при монтажа на междинни превключватели, е че потребителят неправилно определя разположението на входящия контакт.

На различните устройства той може да бъде разположен по различен начин, поради това маркировката трябва задължително да се чете. Всички тънкости при избора на междинни превключватели са разгледани в този материал.

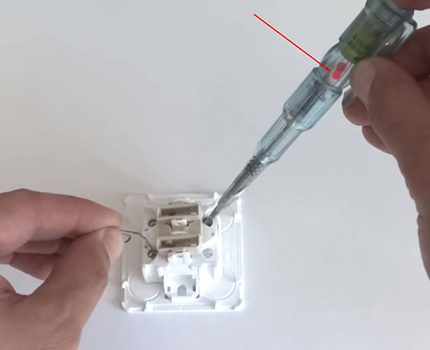

Ако не се успее да се определи точното разположение на входящата клема, то устройството се прозвънява с мултиметър или индикаторна отвертка.

При свързване на превключващи кръстосани превключватели възникват проблеми, ако сдвоените проводници от преходните устройства се свързват към клеми, разположени не от правилната страна.

Най-често устройството изисква кръстосано свързване.

Преди свързване винаги трябва да проверявате схемата. Входните и изходните контакти на превключващия превключвател могат да бъдат разположени по различен начин.

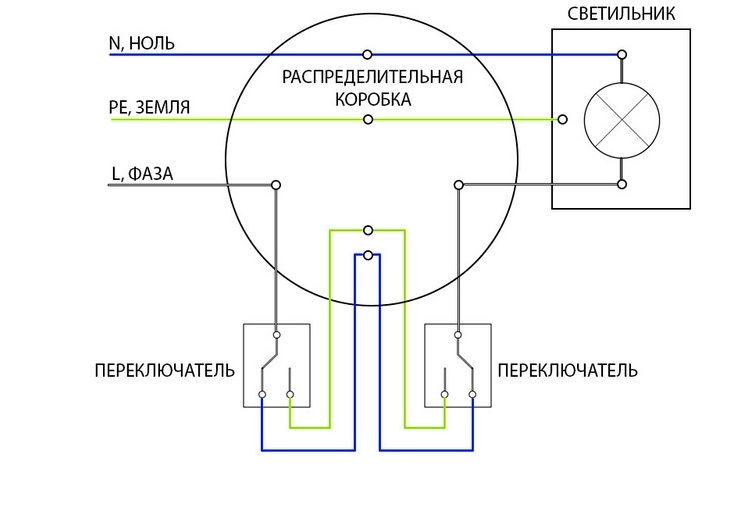

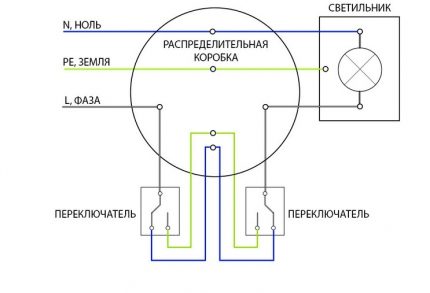

Осветление с кръстосан превключвател в мрежа TN-S

Свързването на кръстосан превключвател в електромрежа TN-S, за която е характерно разделянето на работния (N) и защитния (PE) нулев проводник, има някои нюанси. За разлика от старата, не съвсем безопасна система TN-C, в електромрежата, изпълнена по новите стандарти, се използват 3 жила при подаване на еднофазно напрежение и 5 при трифазно.

Проводникът, който изпълнява функцията на нулев проводник (N, маркират се в син цвят), излиза от електротаблото, преминава през разклонителна кутия и се свързва към нулевия проводник на осветителното тяло. Проводникът на заземяване (PE, обозначават се в жълто-зелен цвят) се свързва към проводника на заземяване на осветителния прибор.

Прокарването на електромрежи по система TN-S значително увеличава разходите за материали, но намалява рисковете, свързани с експлоатацията на електротехническо оборудване.

Как да настроите централизирано управление на осветлението?

Управляващата мрежа от няколко места има съществен недостатък — всички превключватели, участващи в нея, нямат фиксирано положение. Затова е невъзможно да се определи дали светлината в стаята е включена или не, ако няма електричество. Инсталирането на обикновен превключвател пред първия преходен превключвател отстранява този проблем.

Към вече познатата схема на свързване на превключващи и преходни превключватели се добавя още един елемент — обикновен едноклавишен превключвател. Разполагат го в същата стая или го отвеждат до входната врата. Включеното му състояние ще позволи на системата да работи в нормален режим. В изключеното състояние напълно ще изключи веригата и независимо от положението на превключвателите светлината няма да свети.

Още по-добре централизираното управление може да се усъвършенства с помощта на импулсно реле. То притежава по-голяма функционалност и позволява да се управлява отделна група електрооборудване или осветлението в целия дом.

Изводи и полезно видео по темата

Принцип на действие на превключващ превключвател:

Как работи превключващ превключвател:

Свързване в електромрежа TN-S (със заземяване, PE):

Монтажът на двустранен превключвател не е толкова сложна задача, колкото изглежда на пръв поглед. За да опростите разбирането на принципа и закономерностите на свързване, можете да се запознаете с действието на обикновен едноклавишен уред, да преминете към изучаване на работата на преходния превключвател, и тогава принципната схема на управление с помощта на кръстосан превключвател ще изглежда доста проста работа. Основното е при самостоятелен монтаж да се спазват изискванията за безопасност.

Ако имате опит в самостоятелния монтаж на двустранен превключвател, моля, споделете го с нашите читатели. Разкажете на кои моменти трябва задължително да обърнете внимание. Оставяйте своите коментари, задавайте въпроси в блока под статията.
