Как да монтирате контакт в гипсокартон: правила за монтаж и съвети за монтиране на подконтакт

Листовете от гипсокартон (ГКЛ) са бърз, евтин и най-лесният начин за изравняване на криви стени и промяна на планировката на стаята. Те се използват като довършителен материал при козметичен ремонт и като основен стенен материал за зониране на пространството.

При извършване на ремонтни работи с използване на ГКЛ често възниква необходимост от подмяна на електропроводката и добавяне на нови точки за потребление на енергия. Някои манипулации могат да се извършат самостоятелно, например монтиране на контакти. Съгласете се, такова умение ще бъде полезно за всеки домашен майстор. Съмнявате се в силите си?

Ние ще ви помогнем да осъществите замисленото. В статията е представена цялата необходима информация за избора на оптимално място за контакт и определяне на подходящ проводник, посочени са правилата за безопасност и са описани допустимите схеми за разположение на окабеляването.

Освен това подготвихме поетапни инструкции с фото-материали, които нагледно демонстрират как да монтирате контакт в гипсокартон самостоятелно. Разбирането на алгоритъма на действията и спазването на описаната технология ще ви помогне да избегнете грешки и да обзаведете нова точка за електрозахранване в апартамента или къщата.

Подготвителни работи преди монтажа

Монтажът на контакт в гипсокартон изисква малка подготовка. Към нея се отнасят изборът на място, марката на проводника и неговият размер, прокарването на окабеляването в нужната точка и преди всичко мерките, свързани с техниката на безопасност.

Едва след изпълнението на тези точки можете да започнете монтажа на подконтакта и самия контакт.

Техника на безопасност при работа с електрически ток

Първото нещо, което трябва да знаете, започвайки каквито и да е електромонтажни работи, дори и толкова прости, колкото монтиране на контакт в стена от гипсокартон, е техниката на безопасност.

Електрическият ток, който се подава в нашите електрозахранващи мрежи, е доста опасен за човека. За битови нужди се подава ток със сила 0,2 А и напрежение около 220 В

Правилата за безопасност ще ви помогнат да не усетите действието на електрическия ток върху себе си.

Всъщност те са малко:

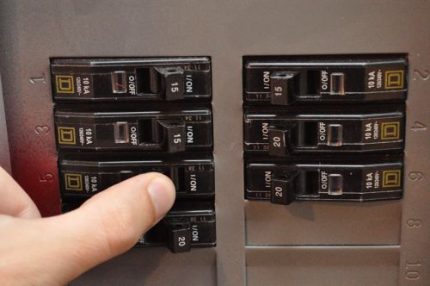

1. Никога не започвайте електромонтажни работи, докато не се убедите, че мрежата е без напрежение.
2. Използвайте инструмент с изолирани дръжки (пластмасови, гумени, дървени). Ако нямате такъв, увийте дръжката на наличния с изолационна лента на няколко слоя.

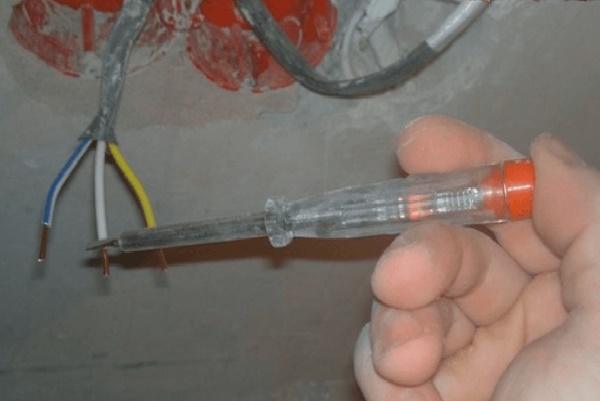

3. Имайте при себе си индикаторна отвертка. Преди да се пъхнете в контакта, проверете го за наличие на напрежение с индикатора.
4. Не използвайте счупени, ремонтирани, препоявани контакти и техните части. Материалите трябва да са нови и с подходящо качество.
5. Правилно подбирайте сечението на проводника.

Ако следвате тези елементарни правила, ще бъде безопасно да работите.

Как да изберете място за монтаж на контакт

Всъщност да изберете къде да поставите контакта не е толкова лесно. Не трябва да се ориентирате само по приетите стандарти. Според европейските норми, идеалната височина на контакта е 30 см от нивото на пода.

Такова разположение е доста удобно, но има изключения при електроуредите, например:

• хладилник;
• перална машина;
• телевизор;
• бойлер;
• климатик;

Тези уреди изискват различна височина за свързване към електроенергията. Затова, планирайки ремонта и електромонтажните работи, е важно първо да обмислите къде ще бъде разположена голямата домакинска техника, а къде ще бъдат контактите за общо ползване. Така няма да се налага да теглите верига от удължители към климатика.

Под пералната машина е по-добре да инсталирате специален влагоустойчив контакт с капак на височина 100 см. Същият модел ще подхожда и за бойлера. Електричеството и повишената влажност са опасно съчетание, а такава защита ще направи използването на домакинската техника по-безопасно.

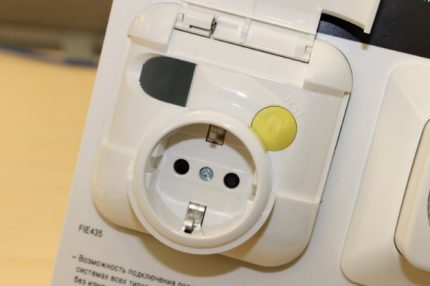

Контакт с УЗО – отлично решение за баня или кухня. Устройството за защитно изключване предпазва потребителя от възможно поражение от електрически ток.

Много хладилници са оборудвани с твърде кратък захранващ кабел и изискват извеждане на електрозахранването на височина 60-120 см.

Цялата кухненска домакинска техника, която се използва от време на време и се поставя на работната повърхност, трябва да се свързва на нивото на масата. Странно ще бъде да теглите кабела на електрическата кана или блендера до нисък контакт на 15-сантиметрова височина.

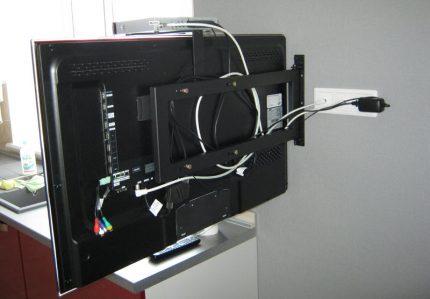

Отделно внимание изисква телевизорът с течнокристален екран. Ако той ще бъде разположен на стена от гипсокартон, трябва предварително да се определите с точното място на закрепване. Контактът трябва да бъде скрит зад екрана, както и грозният черен захранващ кабел.

Съгласете се, не много естетично изглежда телевизорът на скоба, от която надолу или настрани се точи кабел към контакта.

Ако всичко се планира предварително, кабелите от телевизора няма да ви дразнят очите при гледане, а ще бъдат много компактно наредени зад скобата.

Останалите универсални точки за свързване към електропреносната мрежа трябва да се разполагат на места, където няма да бъдат блокирани от мебели, например от шкаф.

Обмислете до най-малките детайли какво и къде ще се използва, разпределете точките за електрозахранване, изберете ключове и контакти. Така ще пресметнете броя на единичните, двойните или тройните конектори на електрическата мрежа.

Как да изберете маркировката на проводника

Основното изискване, което се поставя пред скритото окабеляване под гипсокартон – пожаробезопасност.

За това се използват:

• огнеустойчиви кутии;

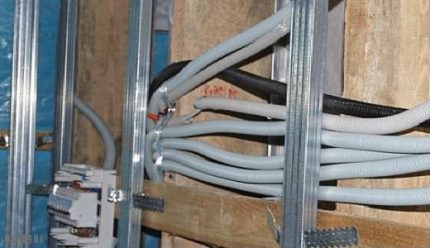

• гофриран ръкав;
• негорими тръби;
• специален проводник с двойна изолация.

Проводникът или защитната тръба се закрепва към стената с помощта на специални скоби. Там, където е необходимо, се инсталират разпределителни кутии. Височината на разположение на разпределителните кутии над нивото на пода е 20-25 см.

Към разпределителната кутия могат да идват много проводници едновременно: от контакти, ключове и осветителни тела. Такава изолация лишава източника на запалване от кислород и възпрепятства разпространението на пламъка.

По отношение на маркировката най-често се използват следните кабели:

• NYM;
• ВВГнг – негорим;
• ПВС.

С кабел NYM се обзавежда силовото окабеляване на електрическа фурна, мощен бойлер, апартаментно електротабло. Медните жили в изолация от мелонапълнена гума няма да допуснат разпространението на запалване.

С кабел ВВГнг най-често се свързват останалите контакти. Неговата изолация е изпълнена от поливинилхлорид, както и обвивката, която свързва отделните жили. Маркировката «нг» обозначава «негорим», а следователно може спокойно да се използва при инсталиране на контакти в гипсокартон.

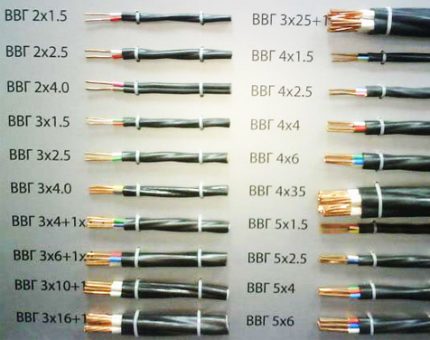

Подробната маркировка на кабела ВВГ показва колко жили има конкретният тип кабел (първата цифра) и каква е площта на напречното сечение на всяка от тях (втората цифра).

ПВС – плосък многожилен кабел. Често се прилага в скрито окабеляване, не отстъпва на останалите видове кабели по безопасност. Поливинилхлоридната изолация и обвивка са защитени от горене.

Площта на сечението на кабела трябва да се избере, като се вземе предвид натоварването. В идеалния случай трябва да се прецени силата на тока, която ще консумира електрическият уред, свързан към конкретния контакт. След това по таблица да се избере необходимият диаметър на жилата на проводника.

На практика обаче в контакта може да се включи всеки битов уред без ограничения и той трябва да издържи натоварването. По стандарти, за апартаментно окабеляване са достатъчни 4 квадрата (4 мм2) меден проводник, тоест диаметърът трябва да бъде 2,26 мм. Ако кабелът е многожилен, площта на всяка жила се сумира и се получава общо сечение.

Правила за прокарване на проводници зад гипсокартон

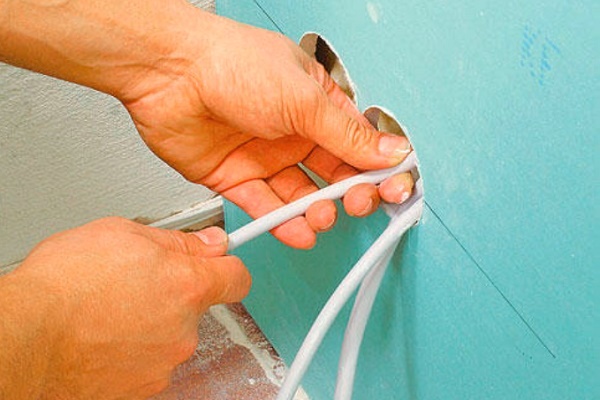

Преди да се инсталират контактите, трябва да се прокара кабел, свързващ електротаблото с всеки контакт. Това се прави предварително, още на етапа на довършване на стените или изграждане на прегради, тъй като след като гипсокартонът бъде завинтен, полагането на скрито окабеляване ще бъде невъзможно.

Тук има 2 вида ситуации:

1. С гипсокартон се обшива обикновена стена. В този случай полагането на електрокабела се извършва по стената.
2. Изграждане на преграда от ГКЛ и металопрофил. Полагането на кабела се извършва на първия монтиран лист гипсокартон, преди да се обшие конструкцията от другата страна. Тук е важно да се спазва паралелност.

Може да се спести от провод и да се прокара по най-краткия път, тоест под ъгъл, диагонално и въобще, в свободен ред. Защо е по-добре да не се използва този метод?

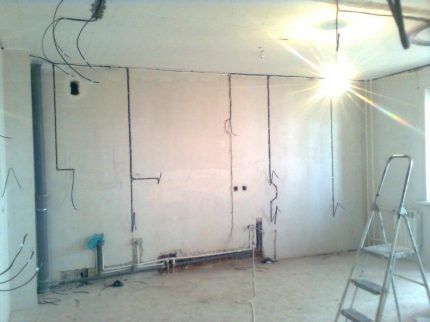

Правилно монтираната електрическа инсталация под гипсокартон ще изглежда като строго вертикални и хоризонтални кабели. Диагонални връзки се допускат само в крайни случаи.

Правейки ремонт, вие, сигурно, сте обмислили всичко. Но след няколко години може да ви потрябва да инсталирате допълнителен ключ, да промените разположението на стенните осветителни тела, да окачите картина на стената, в края на краищата.

И тогава безпорядочно монтираната проводка може да се превърне в сериозен проблем. Нали с бормашина или перфоратор лесно може да се повреди скрит кабел и да се създаде късо съединение.

За да избегнете подобни изненади, препоръчваме да разположите проводката успоредно на пода, добавяйки няколко завоя под прав ъгъл. Схемата на разположението е добре да се документира: нарисувайте план, чертеж или просто направете снимка с телефона.

Така, след няколко години, вие ще можете без проблеми и опасения да пробивате стени на всяко място без последствия за електрическата инсталация.

Монтаж на подконтакт в гипсокартон

За монтаж на контакт на стена от гипсокартон трябва правилно да подберете подрозетник и да го инсталирате. Първо научете с какво специалната монтажна кутия за гипсокартон се различава от стандартната, за бетон. След това трябва да я инсталирате правилно.

Монтаж на контакт в стена от гипсокартон включва редица стандартни стъпки:

Конструкция на монтажната кутия

Гипсокартон – универсален строителен материал за облицовка на стени и изграждане на прегради. Той може да бъде влагоустойчив (за кухня и баня) и обикновен стенен – за останалите помещения.

Листовете са тънки, крехки, не могат да се сравнят с бетонни или тухлени стени. Поради това възниква резонен въпрос: как се извършва монтажът на контакт в такъв тънък материал?

Разположението на крепежните елементи може да бъде различно. Някои модели подконтактни кутии имат болтове от всички четири страни, в други варианти болтовете са разположени по двойки от двете страни.

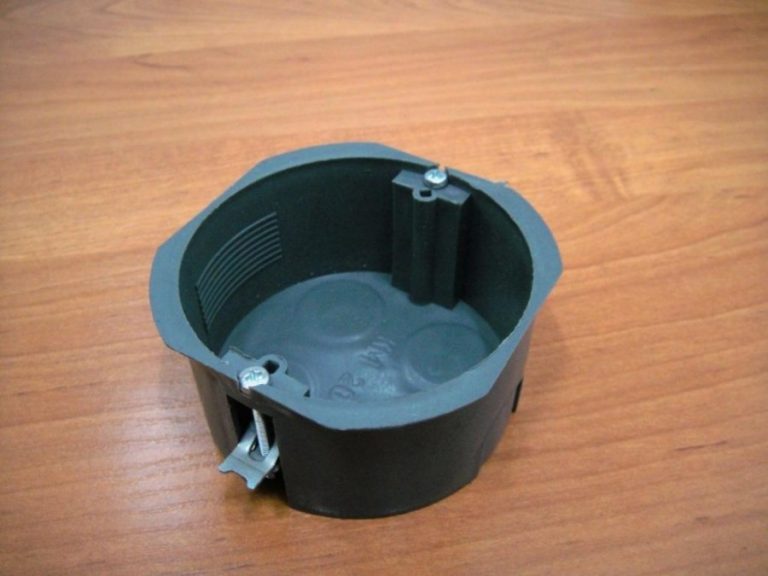

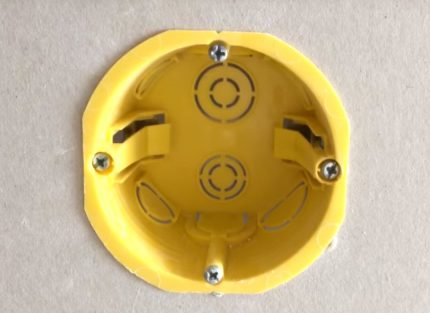

Това се прави с помощта на монтажна кутия. За гипсокартон се произвеждат специални подконтактни кутии с особен начин на фиксиране. Те изглеждат като пластмасова чаша. От лицевата страна са разположени 4 винта. Два от тях са разположени над останалите. Те са необходими за фиксиране на металната рамка на самия контакт.

Лапите могат да бъдат метални или пластмасови. Първите са малко по-скъпи, но случайно да се изтръгне такъв контакт от стената поради невнимание ще бъде много по-трудно.

Тези, които се намират малко по-ниско, отговарят за монтажа на подконтактните кутии в гипсокартон. В долната част на монтажната кутия са разположени специални фиксиращи монтажни лапи. Тяхното положение се регулира с тези два винта.

При завъртане на винта лапата все повече се притиска към листа на гипсокартона. Такъв механизъм осигурява здрав монтаж на подконтактната кутия и гарантира, че контактът няма да изпадне от стената при първа възможност.

Дъното на монтажната кутия е оборудвано с подготовка за отвори за проводник с различен диаметър и конфигурация. В зависимост от начина на подвеждане на кабела към чашата и неговата дебелина, се изрязва подходящ отвор с помощта на нож. На този етап подконтактната кутия е напълно готова за монтаж.

Как най-добре да изрежете отвора

Освен самата чаша и предварително изведената електроинсталация, ще ви трябва:

• електрическа бормашина;
• наставка-коронка за бормашина;
• ролетка;
• ножовка;
• молив.

На първо място, върху листа на гипсокартона трябва да се начертае маркировка, където ще се намира центърът на подконтактната кутия. За да се отбележи точно точката, се рисува кръст. Ако контактът е двоен, се отбелязват центровете на всички чаши наведнъж. В този случай на една хоризонтална линия се отбелязва необходимият брой точки на разстояние 72 мм.

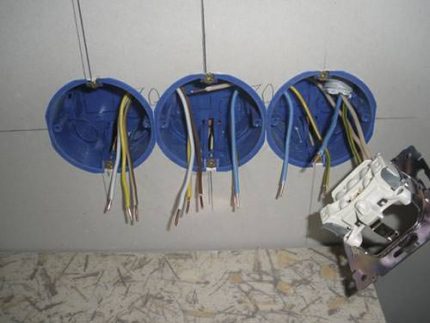

Монтажните кутии за няколко контакта могат да бъдат цели, а могат и да се сглобяват от отделни елементи по принципа на конструктор. Такива подконтактни кутии са по-удобни, защото може без усилие да се сглоби комбинация с произволна дължина.

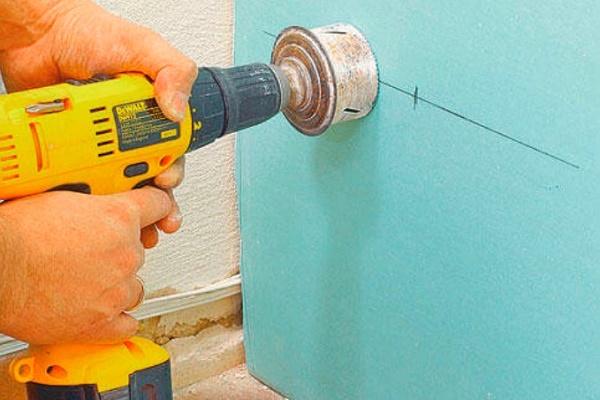

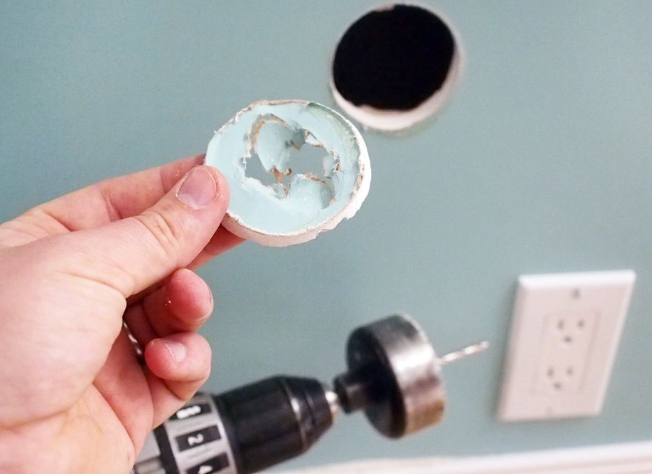

Диаметърът на стандартната подконтактна кутия – 68 мм. Специалната наставка за бормашина е истинско спасение за майстора, на който предстои да монтира контакти и ключове в гипсокартон в големи количества.

Тази коронка вече има нужния диаметър, лесно се монтира във всяка електрическа бормашина.

В центъра на коронката се намира свредло. Благодарение на това лесно се попада в центъра на бъдещата окръжност, просто като съвместите свредлото и маркировката на стената. Отворът ще получи нужния диаметър и на правилното място.

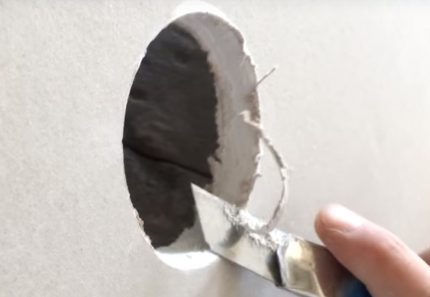

Ако нямате коронка с нужния диаметър, ще трябва да се справяте с подръчни материали. Тогава трябва да нарисувате окръжност малко по-голяма от монтажната кутия за контакта и да я изрежете в гипсокартона с помощта на ножовка или канцеларски нож. Да го направите внимателно най-вероятно няма да се получи.

Използвайки случаен инструмент, рискувате да съсипете новата преграда. И дори при успешен изход ще трябва да отделите повече време за довършителни работи.

Вторият метод е да използвате тънко свредло. По контура на нарисуваната окръжност се пробиват множество малки отвори, докато полученият кръг от гипсокартон не изпадне. Това е по-бързо от операцията с канцеларския нож, но равен и красив ръб пак няма да получите.

Ред на монтаж на електрическия контакт

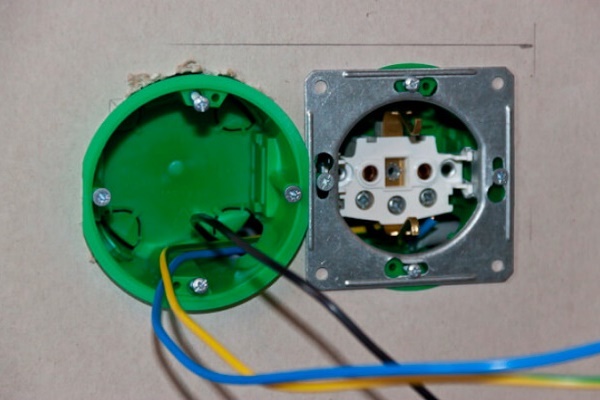

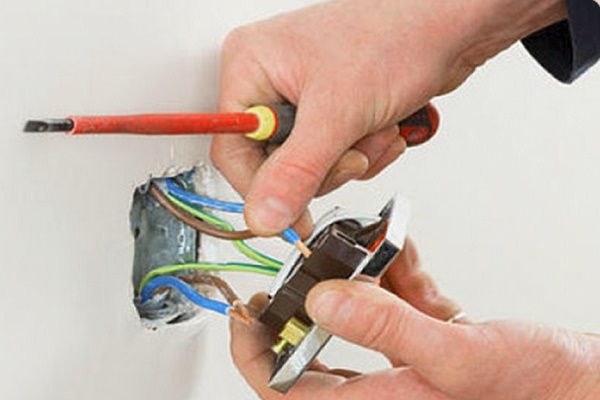

Монтажът на контакти в гипсокартон започва с закрепване на монтажната кутия. Изведете проводниците през изрязания отвор, поставете подконтактната кутия в гнездото в гипсокартона и я закрепете с помощта на фиксиращите лапички. За целта затегнете съответните болтове докрай.

При свързване на проводниците спазвайте цветовите стандарти: земя – жълто-зелен, нула – син, фаза – черен, сив, бял, червен и останалите.

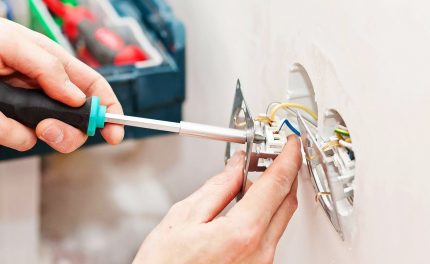

Вземете контакта и свалете пластмасовия капак. За целта с помощта на отвертка отвинтете централния болт. В устройството на стандартния контакт за скрит монтаж ще видите клеми. Те трябва леко да се разхлабят, за да може да се свържат към тях оголените краища на кабела.

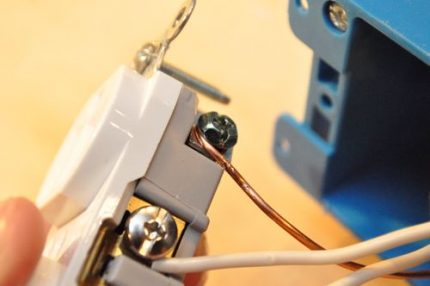

Затегнете добре клемите след свързването с проводниците. Слаб контакт може да бъде причина за нагряване на инсталацията.

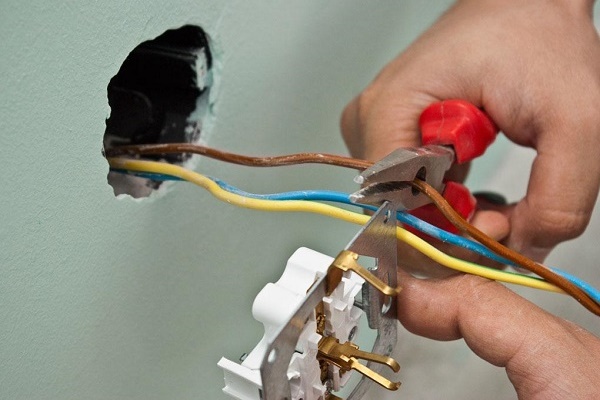

За да почистите проводника от изолация, трябва да използвате канцеларски нож. Лайфхак от професионалисти: вземете обикновена запалка; направете прорез на мястото, до което трябва да свалите пластмасата, загрейте края на проводника и с пръсти свалете изолацията. В топъл вид това се прави много лесно.

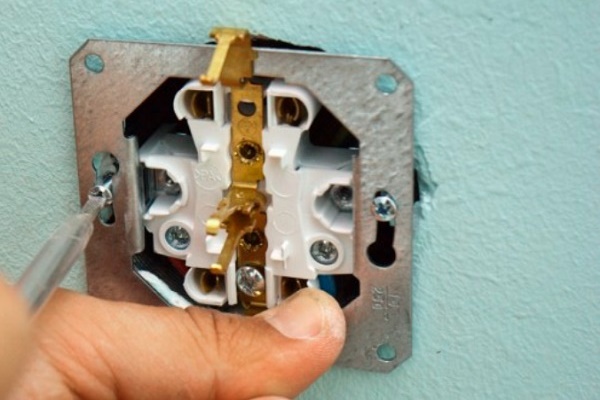

Сега контактът може да се постави в подконтактната кутия. Закрепването се осъществява с монтажни болтове на монтажната кутия. Когато основната част на контакта е на мястото си, може да се затвори с пластмасовата накладка, като се постави централният болт в отвора.

Монтаж на повърхностен модел на стената

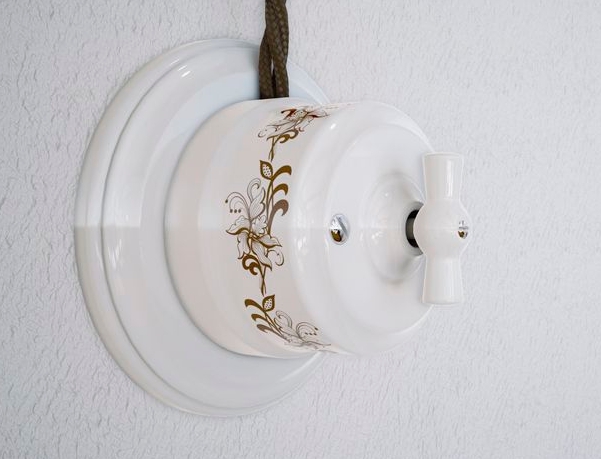

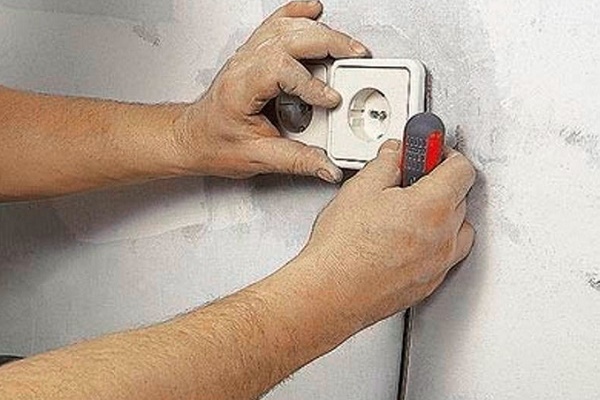

Понякога вместо обичайния контакт със скрит монтаж се използват повърхностни контакти. За тях не е нужно да се правят отвори в стените и да се монтират подконтактни кутии. И самата инсталация не преминава под гипсокартона, а отгоре.

Такъв метод не е много естетичен. Повърхностният контакт е обемист, а кабелите, опънати по стените, не добавят хармония в помещението. Но в някои случаи това е оправдано, например когато разстоянието между листа гипсокартон и бетонната стена е твърде малко (по-малко от 45 mm), а перфоратор няма.

Освен това външното окабеляване и повърхностните контакти често се прилагат в дизайнерски проекти на апартаменти в стил стиймпънк, ретро или лофт.

В такъв случай се прилагат специални пожароустойчиви кабели в здрава незапалима обвивка. Те могат да бъдат поставени и в гофриран ръкав.

Към стената окабеляването се закрепва с клипси, а контактът просто се завинтва на гипсокартона с помощта на винтове, като накладка. Още един плюс на такова разположение е, че по всяко време можете да промените местоположението на уредите и контакта заедно с тях.

Изводи и полезно видео по темата

Ако не си представяте напълно процеса на инсталиране на контакт върху гипсокартон, по-добре да презастраховате и да се запознаете отново с поетапната инструкция, но във видео формат. Така ще усвоите основните стъпки на монтажа и ще разберете точно къде да изрежете, къде да закрепите и завъртите.

Монтаж на контакт на стена от гипсокартон:

Инсталиране на контакт на преграда от гипсокартон:

Технология за монтаж на контакт от повърхностен тип:

Инсталирането на електрически контакт върху гипсокартон е една от най-честите електромонтажни задачи, с която се сблъскват начинаещите майстори по време на ремонт на апартамент или къща.

Спазвайки всички правила за безопасност, следвайки поетапната инструкция и вземайки предвид тънкостите и тайните, с които се споделиха професионални електротехници, тази работа няма да стане препъникамък за вас.

Имате опит в инсталирането на контакт в стена от гипсокартон? Или искате да зададете въпроси по темата? Моля, коментирайте публикацията и участвайте в обсъжданията. Блокът за обратна връзка се намира отдолу.
