Телевизионен контакт: как се извършва инсталирането на контакт за телевизор

Въпреки редовното обновяване на пазара с нови модификации на съвременна аудио-, видео- и TV-техника, съществуват традиционни принципи, които осигуряват надеждно предаване на сигнала. Един от тях е оборудването на стационарни контакти.

При нас Вие ще научите как се монтира телевизионен контакт, в каква последователност се извършва свързването на точката. За самостоятелни майстори ние подробно анализирахме редица важни нюанси. За да оптимизираме възприемането на материала, допълнихме информацията със схеми, фото-илюстрации и видео-ръководства.

Тънкости при избора на телевизионен контакт

Съвременният телевизор се отличава от предшествениците от миналия век с големи възможности и универсалност. Това не е просто предавател на видеосигнал, а част от многофункционална мултимедийна система.

Тя включва в себе си излъчване на множество местни и чуждестранни телевизионни канали, възможност за преглед на снимки и видеоклипове от мобилни устройства, достъп до интернет, използване на игрови конзоли.

При огромно натоварване на рутера безжичната връзка не винаги се отличава с надеждност, затова не бива да пренебрегвате класическото инсталиране на контакт под телевизора.

Изборът на съвременни, вградени в стена модули е доста обширен. Препоръчваме да обърнете внимание на сериите на такива марки като Legrand, Schneider Electric, GIRA, IEK. Те имат спретнат външен вид, изработени са от здрави материали и не създават затруднения при монтажа.

Устройство на стандартен модул

Монтажът на телевизионно оборудване има някои отлики от монтажа на обикновени електрически точки и се разглежда отделно, тъй като най-важните детайли – кабелът и контактите – също се различават.

Съществуват множество варианти на изпълнение дори при продукцията на един производител (например Legrand произвежда популярните серии Valena, Celian, Etika, Galea Life), но принципни разлики в устройството няма.

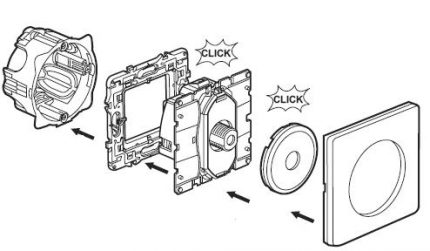

Ще разгледаме строежа на контакта на примера на модел ABB Busch-Jaeger:

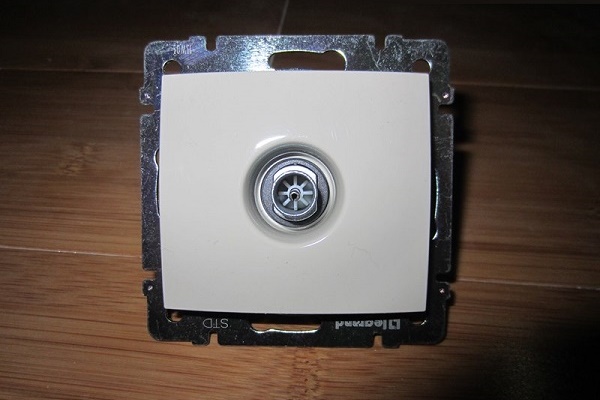

Външно дизайнът на практически всички типове TV-контакти е еднакъв: пластмасова планка, която се закрепва с помощта на два миниатюрни винта, и телевизионен вход точно в центъра.

Ако разгледаме образец от серия Basic 55, той се състои от следните части:

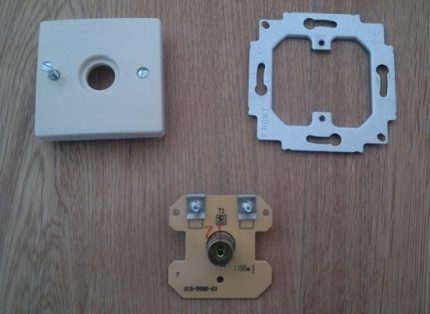

Устройство на проста телевизионна розетка: 1 – преден панел, който изпълнява декоративна и защитна функция; 2 – супорт, който фиксира корпуса и частите на розетката помежду им; 3 – печатна платка, която организира свързването

Строежът на печатната платка може да се различава – при по-сложните модули на нея са разположени електронни схеми. На обратната страна се намира механизмът, който отговаря за фиксирането на антенния кабел.

Видове контакти по предназначение

Преди инсталирането на електрическото оборудване е необходимо да се вземе решение за избора на контакти за телевизора на стената.

За да се ориентирате по-лесно в различните модификации, производителите са обособили три основни типа:

• прости (единични);
• проходни;
• окончателни.

Функционалната насоченост е заложена в названията на категориите, всяка от тях притежава своите особености.

Например, за съставянето на най-простата схема, в която участва един единствен модул, действащ самостоятелно, ще ви трябва проста розетка. Тя принципно се различава от окончателната, затова при покупка изисквайте изделие от посочения тип.

Схема за сглобяване на проста розетка, която осигурява нормално преминаване на сигнала при оборудване на единствена точка в апартамента. Ако вместо нея се инсталира друг тип, ще се появят смущения

По-просто казано, ако в стаята ви има един телевизор, към който е проведен един кабел, то това е вашият единствено възможен вариант. Ако инсталирате няколко телевизора в апартамента, но използвате стандартен разпределител, то простите розетки също могат да са ви от полза.

Строежът на проходната розетка се различава коренно. Тя по-скоро напомня на тройник, който има 1 вход и 2 паралелни изхода.

Единият изход е предназначен за свързване на видеоустройство, вторият – за кабела, който продължава нататък (или към следващия телевизор, или към поредната проходна розетка). Веригата от проходни модули винаги завършва с монтаж на розетка от окончателен тип.

Съществува опасност от отслабване на сигнала при съставяне на вериги от голям брой проходни модули. За да се запази достатъчна мощност, препоръчваме да се ограничите до 3-4 броя.

Качествен сигнал може да осигури само паралелно свързване чрез разпределител (концентратор). Допълнителните разходи за закупуване на допълнителен кабел ще се изплатят с отличното възпроизвеждане на видеоматериали.

Предназначението на окончателната розетка е да затваря веригата от проходни.

Минимален комплект за всекидневна

Преди при инсталиране на телевизора, освен електрозахранване, не се изискваше нищо друго, тъй като антената се свързваше директно към приемника и се поставяше наблизо или, за получаване на по-силен сигнал, се извеждаше навън, на покрива или на балкона.

Сега само една електрическа розетка не е достатъчна, тъй като съществуват различни стандарти за пренос на данни (цифров и аналогов), които изискват собствено свързване.

Вместо 1 розетка се инсталира цял блок, състоящ се от поне 4 броя.

Минимална схема за стая, в която е инсталиран телевизор, изглежда така: 2 ел. розетки, 1 TV розетка, модул RJ-45 за интернет

Препоръчваме да инсталирате блоков модул и от естетически съображения. Ако първоначално сте имали само електрическа розетка, а след това до нея се е появила отделна телевизионна, а след нея – интернет вход, това ще изглежда изключително невнимателно, разхвърляно, и освен това мястото най-вероятно ще е на видно място. Ако е планиран ремонт, непременно започнете с окабеляването и инсталирането на новото оборудване.

Две електрически розетки – това също е минимум: едната е предназначена за телевизора, втората – за цифрова приставка или друго оборудване, което често се свързва към съвременните видеоплейъри. TV модулът осигурява връзка с кабелна телевизия или антена, изведена навън.

Освен това, антенният изход – това винаги е резервен вариант. Да предположим, че цифровата приставка се е повредила или някъде се провеждат профилактични работи – благодарение на антенния кабел винаги имате възможност да гледате безплатния пакет от стандартни телевизионни канали.

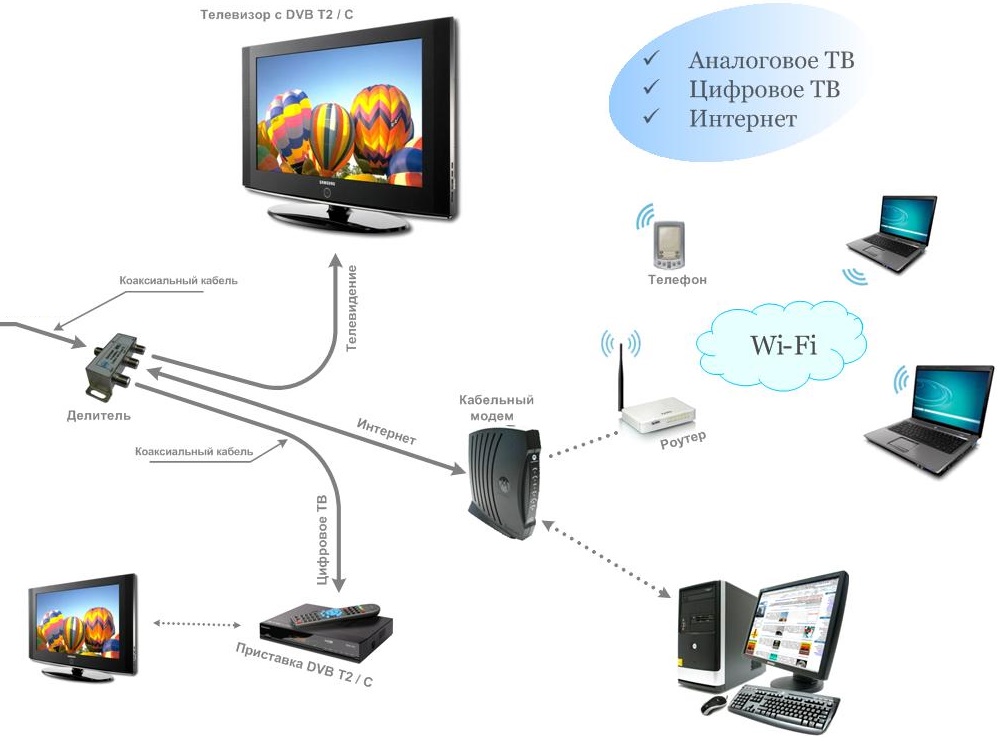

Универсалната схема за свързване на медийно оборудване е снабдена с възможност за използване на аналогово ТВ, цифрово ТВ и достъп до интернет връзка

Интернет входът е предназначен за свързване на цифрова приставка или сигнал, подаван от доставчика в централизиран режим. Към него се подвежда усукана двойка от рутера (а не от общото табло), раздаваща сигнал в целия апартамент.

Разлика на антенния кабел

За качествено свързване, освен правилно подбрани розетки, ще е необходим антенен коаксиален кабел, който има особено устройство. За разлика от 2- или 3-жилен електропровод, той има една жила за предаване на телевизионен сигнал и защитен екран, който служи като бариера за околните електромагнитни полета.

Външно телевизионният кабел представлява дебел еластичен проводник с кръгло сечение, обикновено с PVC изолация в черен или бял цвят. За вътрестенов монтаж цветът на външната изолация няма значение.

Устройство на коаксиален антенен кабел: меден проводник за предаване на ТВ сигнал, изолация от диелектрик, защитна метална екранираща оплетка, външна пластмасова обвивка

Тънък изолационен слой, прилежащ към централната жила, прекъсва галваничната връзка с екраниращата оплетка.

Екранът от своя страна предпазва от електромагнитни смущения и предотвратява излъчването на чувствителния високочестотен сигнал, като освен това е допълнителен проводник. Ако някой от компонентите се повреди, предаването на видеосигнал ще се наруши.

Ето няколко вида кабели, които са подходящи за полагане под мазилка или друг довършителен материал:

• SAT 50 (SAT 703);
• RG-6 (и за външно приложение);
• RG-11 (F1160BVM COMMSCOPE).

При покупка задължително проверете здравината на обвивката, а по време на опаковане и транспортиране се старайте да не прегъвате кабела, за да не нарушите целостта на медната жила и екранната оплетка.

Варианти на схеми за свързване

Съществуват две основни схеми за свързване – паралелна („звезда“) и последователна („шлейф“ или проходна). Всички останали, колкото и сложни и изкусни да са, са комбинации от тези два основни варианта. Те напомнят стандартни електрически схеми, но се отличават с по-ниско напрежение.

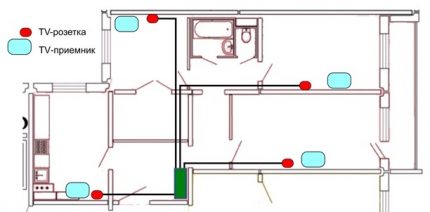

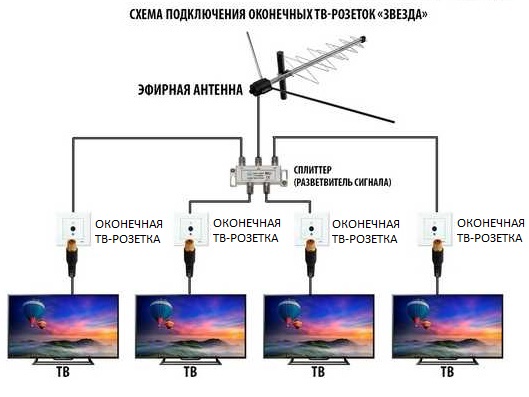

#1: «Звезда» – няколко независими линии

Някога се задоволявахме с един видеоприемник за целия апартамент, сега почти във всяка стая са поставени телевизори. За да свържете всички устройства към единствения кабел, водещ от таблото или ефирната антена, е необходимо специално устройство за разпределение на сигнала – сплитер или разклонител.

Това е един вид комутиращ организатор, който има един вход за антенен кабел и няколко изхода – за свързване на телевизори.

Става ясен произходът на „говорещото“ асоциативно название на паралелния вариант на свързване: разклонителят е център на „звездата“, а всички кабели, отклоняващи се от него – нейните „лъчи“

Предимствата на паралелното свързване не са само в доброто качество на сигнала, което обикновено се отслабва от проходните контакти. При монтажа разклонителят се закрепва на най-удобното място (например в коридора) и от него е по-лесно да се изведат отклонения към други стаи. Ако някой от кабелите-отклонения се повреди, функционалността на останалата мрежа няма да пострада.

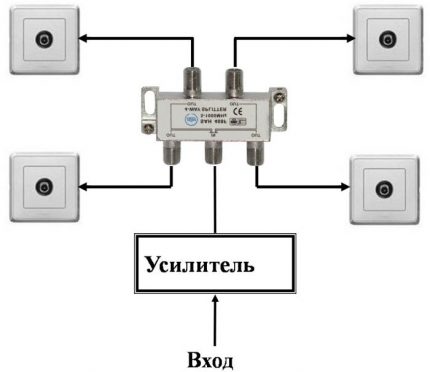

Съществува подобрено решение на схемата „звезда“ с усилвател, което гарантира минимизиране на затихването на видеосигнала. Стандартното подаване на мощност е разчетено за 2-3 приемника, но обикновено те са повече, затова усилвателят компенсира недостатъка и в крайна сметка подобрява видеосигнала.

Стандартен усилвател (от типа SAT Легранд) може да е необходим в два случая: 1 – ако в апартамента има голям брой действащи телевизори, 2 – ако сигналът от ефирна антена или кабелен доставчик е много слаб.

За паралелно свързване са необходими или крайни, или обикновени контакти. Крайните е по-добре да се предпочетат, за да се избегнат смущения, ако един от телевизорите не се използва активно. От обикновените те се различават по наличието на вълново съпротивление (75 Ом), което може да уравновеси сигнала.

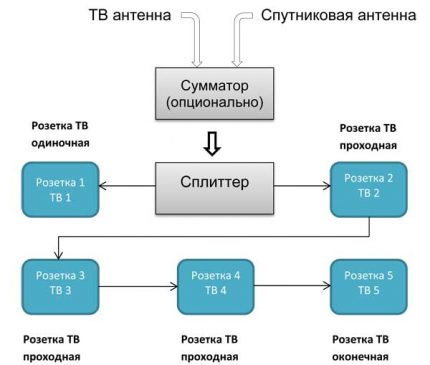

#2: «Шлейф» – проходна последователна схема

Проходната схема се смята за по-евтина, но по-малко качествена. Тя се използваше активно в предишни години, но съвременните цифрови технологии я изтласкаха, тъй като могат да работят само по паралелно свързване.

Оказва се, че «шлейфовото» свързване можете да използвате само в един единствен случай – ако имате изключително аналогова телевизия и не се очакват промени в близко бъдеще.

Последователната схема предполага задължително използване на проходни контакти, разположени един след друг, но последният във веригата задължително трябва да бъде краен.

Проходните модули са оборудвани с филтри, които заглушават отразения телевизионен сигнал. Отсъствието на филтър лесно може да се определи по характерните смущения на екрана на телевизора. При избора на продукти обърнете внимание на такива характеристики като затихване при преминаване (от 1,5 до 5 dB) и затихване при разклонение (от 10 до 15 dB), дайте предпочитание на устройства с най-малки параметри.

Имайте предвид, че с увеличаване на броя на свързванията качеството на сигнала отслабва, дори ако мрежата е осигурена с усилвател или система за саморегулиране, затова за 4-5 и повече приемника е по-добре да се приложи паралелна схема.

И внимателно прочетете договора с доставчика: в някои случаи те ограничават броя на активните точки, а за инсталиране на допълнителни налагат глоба.

Оптимална височина на разположение

Ако сте решили да поставите телевизора на стената, височината на инсталиране на блока контакти се определя автоматично – той се скрива зад телевизионния панел. Решението се различава от стандартните параметри на разположение на обикновените силови точки. Такъв начин на монтаж на телевизионни контакти е предназначен за пълно скриване на входните отвори, конекторите и видимите участъци от кабела.

Висящите на стената кабели могат да развалят дизайна на най-изискания интериор, освен това тяхното открито разположение е риск от повреда (малки деца могат да ги срежат, куче да ги прегризе и т.н.).

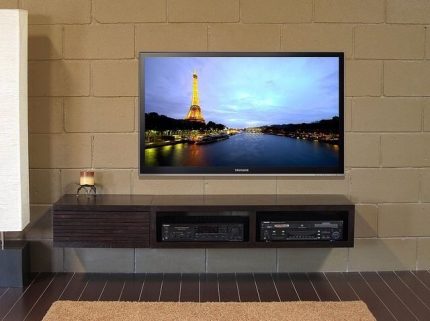

Вариант на правилно инсталиране на телевизора: той е максимално притиснат към стената, всички кабели са скрити под облицовката, контактите се намират в скрито пространство, точно зад екрана.

Височината на монтаж на контактите е ориентирана към височината на окачване на телевизора, която може леко да се различава. Обикновено телевизионната и видеоапаратурата се поставят на нивото на очите на човек, седящ на стол или на диван. Оптималното разстояние се приема за 1,2-1,4 м (от повърхността на пода до центъра на контакта). Спрямо телевизора – малко под горния му ръб.

Но съществуват и изключения. Например, кухненското видеоустройство най-често се монтира малко по-високо, на свободно пространство, съответно и контактите трябва да се поставят по-високо от посочената височина.

Ред за инсталиране на прост TV контакт

Преди монтажа на контакта е необходимо да се прокара кабелът (за прост единичен – единствен кабел, водещ от разпределителното устройство). Той се маскира или по скрит начин – под мазилка (гипсокартон, декоративен панел), или по открит – по повърхността на стената, в кабелен канал. За втория вариант са необходими външни (надставни) контакти.

За пример ще вземем качествено изделие от френски производител.

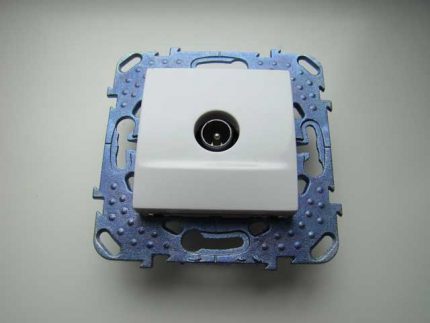

Контакт за свързване на коаксиален антенен кабел от известната френска марка Schneider Electric. Това е прост (единичен) модул MGU5.462.18ZD, предназначен за свързване на един телевизор

Преди монтажа с бормашина с кръгла дюза е необходимо да се изреже отвор и да се постави пластмасова кутия (подконтактна кутия). От отвора трябва да излиза кабел с дължина около 15 см.

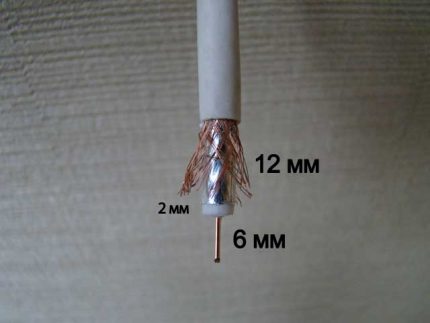

Краят на кабела трябва да се подготви: да се отстрани част от външната изолация така, че медната жица да стърчи приблизително половин сантиметър, и част от екраниращата оплетка също да остане оголена

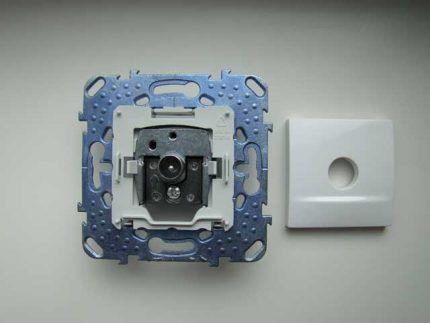

След това разглобяваме корпуса на изделието на части.

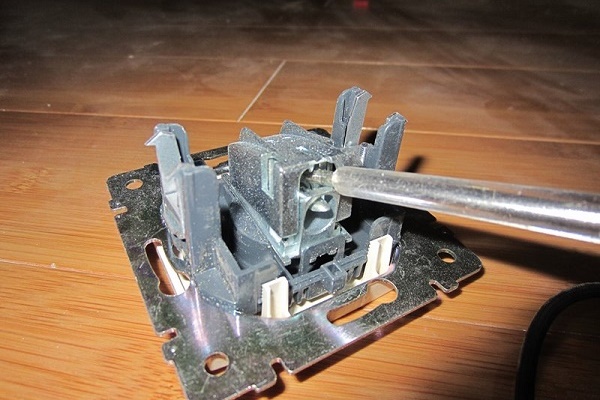

След отделяне на лицевата панел намираме притискателния винт, осигуряващ стабилност, и леко го отвиваме, за да е по-лесно да вкараме антенния кабел

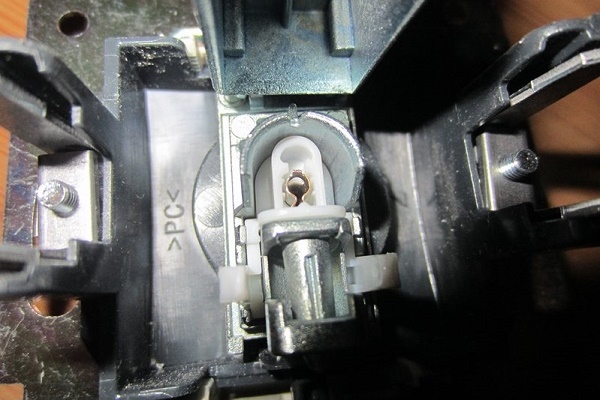

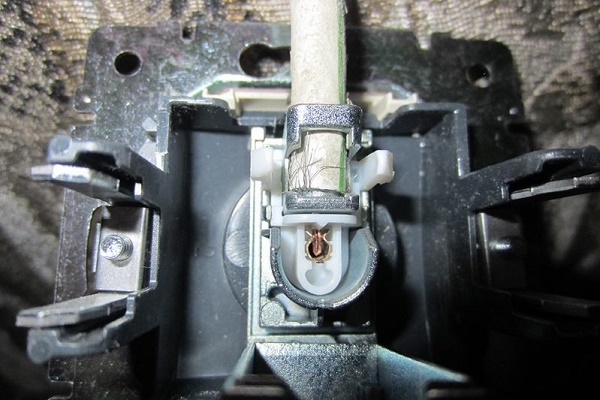

Вкарваме кабела по посока на стрелката и го фиксираме със специален притискач, като затягаме винта.

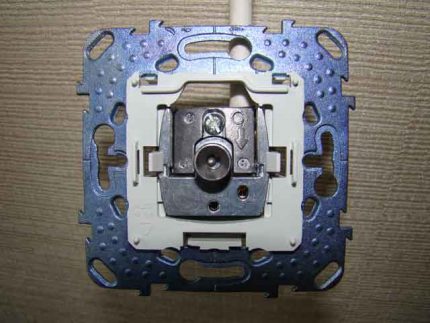

Под стрелката има малък проходен отвор за контрол на свързването на медния проводник. Но само визуалната проверка не е достатъчна за по-голяма надеждност; за по-ефективна проверка на качеството на инсталацията е необходимо да се използва тестер.

Проверката с тестер ще предотврати възникването на късо съединение поради неволно допиране на оплетката с проводника.

Внимателно, като се стараем да не нарушим положението на кабела, вкарваме корпуса в подрозетника, завиваме с крепежните елементи и закопчаваме лицевия декоративен панел. Използвайки нивелир, изравняваме положението на блока.

Резултатът от сглобяването и инсталирането – няма стърчащи проводници и незащитени съединители.

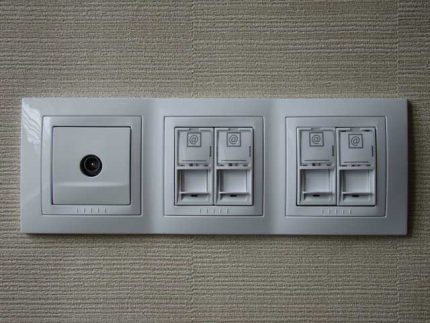

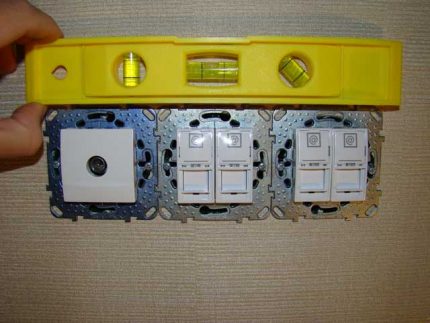

Блокът контакти обикновено представлява един дълъг панел, разделен на няколко функционални сектора: за свързване на коаксиален кабел, интернет кабел RJ-45 (усукана двойка) или електрически кабели.

Монтажът на проходния модул ще се различава малко.

Особености на паралелна и проходна схема

Ако не сте се ограничили с инсталирането на контакт за един телевизор и искате да използвате „звездна“ схема, обърнете внимание на следните нюанси:

• На първо място монтираме сплитера, а след това – контактите.
• Към всеки изход на сплитера присъединяваме един кабел, който трябва да завършва с монтаж на един контакт (прост или краен).
• Когато инсталирате прости модули, имайте предвид, че те не са оборудвани с филтри.

Следете за честотата. По ГОСТ (Р 52023), възможната честота трябва да се вписва в границите от 40 до 1000 MHz, а някои устройства „стесняват“ посочените граници. Например, работният диапазон на DOCSIS v.2.0 – от 47 до 862 MHz, съответно контактите поддържат тези ограничения.

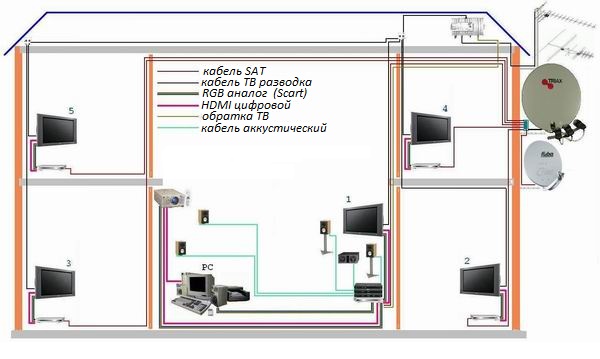

Ако сте собственик на голяма двуетажна къща, то разводката на кабелите за различни цели трябва да се обмисли преди началото на довършителните работи. На схемата – пример за свързване на различни технически устройства с посочване на типа кабели, с цифри са обозначени телевизионните приемници.

Ако не се интересувате от цифрова телевизия и сте избрали последователна схема на свързване, не забравяйте за количественото ограничение.

Колкото повече контакти, толкова по-слаб е сигналът. От допустимите от руския ГОСТ нива от 57-83 dB, още при инсталирани 3-4 броя изчерпвате разрешения лимит (за всеки контакт – около 15 dB).

Със спецификата на монтажа и свързването на компютърния контакт ще ви запознае следващата статия, чието съдържание препоръчваме да прочетете.

Изводи и полезно видео по темата

Как да изберете и инсталирате правилно съвременни антенни контакти, можете да видите в следните видеоклипове.

Видео #1. Свързване на кабела към обикновен ТВ контакт:

Видео #2. Монтаж на контактен блок Legrand:

Видео #3. Характеристики на контактите от немската марка WISI:

За самостоятелен монтаж на вграден телевизионен контакт е необходимо да притежавате знания на любител-електротехник и да разбирате от видовете проводници и контакти. Ако сте проектирали сложна схема с използване на допълнителни устройства, то по въпросите за монтажа е по-добре да се обърнете към провайдъра – само специалист може да отчете всички нюанси на свързването.

Ако имате въпроси при запознаване с информацията, има препоръки в помощ на самостоятелните домашни майстори, открили сте недостатъци в материала, моля, оставете коментари в блока, разположен под статията.
