Плакати по електробезопасност: видове табели и графични знаци + приложение

Работата с електроинсталации изисква отговорност, повишено внимание, изпълнение на определени правила, изложени в нормативната документация. Отделни точки са посветени на средствата за защита, сред които – плакатите по електробезопасност. Какво представляват, на какви категории се делят и за какво са предназначени?

Всичко за плакатите, предписващи и забраняващи дейността по време на извършване на ремонт на оборудване или електромонтаж, ще научите от предложената от нас статия. Ще разкажем на какви видове се делят плакатите, каква форма имат. При нас са изброени и описани основните и допълнителните видове визуални предупреждения.

Плакатите като средства за защита

Ярки цветографски изображения с пояснителни надписи или символи се наричат плакати или знаци за безопасност. Те имат определена геометрична форма: правоъгълна, триъгълна, квадратна.

Плакатите са необходими, за да предупредят както работниците, така и случайните хора за потенциалната опасност, която представлява електроинсталационното оборудване. Някои плакати пряко забраняват извършването на определени действия, други носят информационно натоварване, трети разрешават, предписват да се работи.

За да хващат окото плакатите или знаците, за фон и надписи се използват контрастни или сигнални цветове и техните комбинации: червен/бял, син/бял, черен/бял, черен/жълт

Документът се отнася за всякакви средства за защита, прилагани от организации с различни форми на собственост – както на държавни предприятия, така и на частни владения, особено ако напрежението в електроинсталациите е над 1000 V.

Главният документ, от който може да се почерпи информация за плакатите и знаците за безопасност по електробезопасност – СО 153-34.03.603-2003. Той се нарича «Инструкция за прилагане и изпитване на защитни средства, използвани в електроуредби».

Работният персонал, привличан за работи в електроуредби, трябва да бъде осигурен със защитни средства, включително и плакати, и да му бъде обяснено как и къде трябва да ги използва, за да се осигурят максимално безопасни условия на труд. Преносимите знаци трябва да влизат в инвентарния арсенал, с който се въоръжават мобилните бригади.

Както и другите защитни средства, знаците и плакатите се нуждаят от правилно съхранение, транспортиране, а постоянните трябва да бъдат в надлежно състояние, тоест чисти, сухи, без повреди, с добре четливи надписи.

Плакатите и знаците се изработват съгласно ГОСТ. За разлика от инструментите и облеклото, те не изискват маркировка, не трябва да се номерират или обозначават по друг начин.

Групи плакати по електробезопасност

Общо се числят 13 плаката и знака. Съгласно инструкцията, по предназначение те се делят на 4 вида:

• забраняващи – за забрана на включване/изключване на комутационни апарати, за да се отстрани рискът от подаване на напрежение в работната зона;
• предупреждаващи – за предупреждение на работниците, че наблизо се намират тоководещи части и се изискват защитни средства;
• предписващи – за разрешение да се работи, но с отчитане на изпълнението на изискванията за ТБ;
• указателни – за посочване на места, където са разположени устройства или обекти (по-специално свързани със заземяване).

Втората група е най-голямата. Тя включва 4 плаката и 2 знака. В другите категории знаци няма.

Размерите на знаците, както и на плакатите, се регламентират от ГОСТ. В зависимост от мястото на монтаж (на врата, на стена или на електроуред) размерите могат да бъдат различни.

По характера на експлоатация плакатите се делят на 2 групи:

• постоянни (тук се отнасят и знаците);
• преносими.

Всички видове плакати се изработват изключително от електроизолационни материали, но постоянните знаци могат да се нанасят с боя от пулверизатор или четка върху метални и бетонни повърхности – стени, части от конструкции. Металните части с нанесени знаци трябва да се намират далеч от тоководещи вериги и устройства.

А сега по-подробно за видовете плакати по електробезопасност.

Група #1 – забранителни

Категорията включва четири знака, обединени от еднакво предназначение, правоъгълна форма и използване на червено-бяла цветова гама.

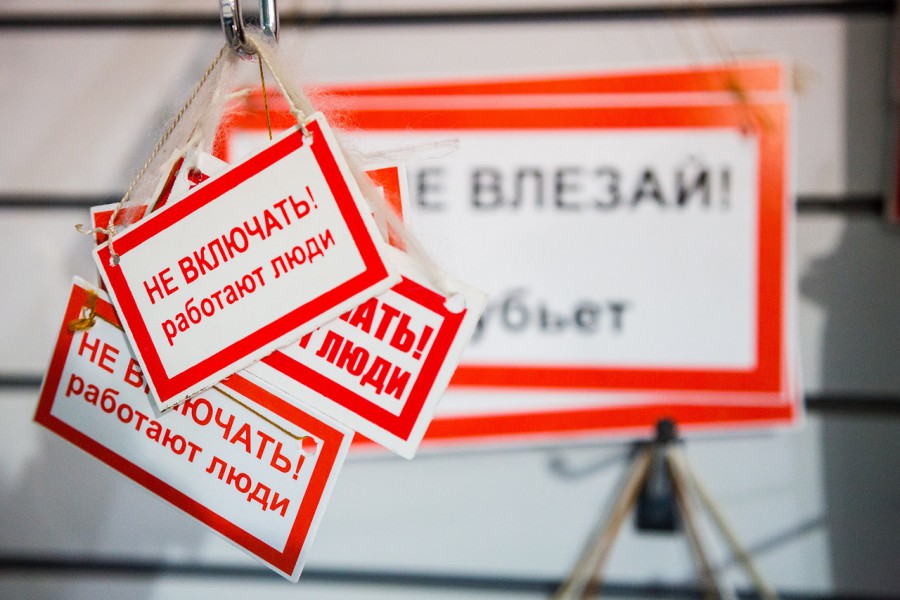

НЕ ВКЛЮЧВАЙТЕ работят хора

Правоъгълен преносим плакат, който се използва на строителни обекти и в местата с електроинсталации (до 1000 V и повече), за да се предпази работното място от подаване на напрежение.

Фонът е бял, буквите са червени. По периметъра на правоъгълника, на разстояние 1,25 mm от ръба, е начертана червена ивица с ширина 5 mm за плакат 100х50 mm и 10 mm за плакат 200х100 mm

Места за монтаж:

• проводници на ключове и разединители;
• рубилници и автомати до 1000 V;
• регулиращи копчета за дистанционно управление.

Ако схема с напрежение до 1000 V не включва комутационни устройства, преди започване на работа се свалят предпазителите, а плакатът се окачва до мястото на тяхното инсталиране.

НЕ ВКЛЮЧВАЙТЕработа на линия

Плакат, подобен по оформление на преносим плакат, който съобщава, че на линията работят хора, следователно подаването на напрежение е забранено.

Фонът е червен, буквите са бели. По периметъра на правоъгълника е разположена бяла кайма с ширина 1,25 mm от ръба, размер на плакатите 100х50 mm или 200х100 mm

Предназначението е същото като на първия плакат в групата – забрана за действия с комутационни устройства: копчета и лостове за включване, задвижвания, подаващи напрежение към силовия кабел, с който работят монтажниците.

НЕ ОТВАРЯЙТЕ, работят хора

Плакат, който съобщава за забрана на действия, в резултат на които се осъществява подаване на газ или сгъстен въздух.

Фонът е бял, буквите са червени. По периметъра на правоъгълника, на разстояние 1,25 mm от ръба, е начертана червена ивица с ширина 5 mm. Размер на плаката 200х100 mm

Плакатът се използва на електроцентрали и подстанции, в зоните на електроинсталации, за да не бъде случайно подаден газ или сгъстен въздух върху хора, извършващи електромонтажни или ремонтни работи.

Места за монтаж:

• вентили на въздухопроводи;
• задвижки на тръбопроводи.

Ако се задейства ключ или разединител, се премести задвижка или се завърти вентил, сгъстеният въздух или газ (въглероден диоксид, водород и др.) може да причини вреда на здравето на електромонтажниците.

РАБОТА ПОД НАПРЕЖЕНИЕ, повторно не включвайте

Плакат от преносим тип, забраняващ повторно включване. Актуален е за ключове на високоволтови линии, работещи в автоматичен режим. Ако е настъпило автоматично изключване на линията от диференциален уред или УЗО, включване може да се извърши само след съгласуване с обслужващия персонал.

Фон – бял, буквите – червени. По периметъра на правоъгълника, на разстояние 1,25 мм от ръба, е начертана червена лента с ширина 5 мм. Размер на плаката 100х50 мм

Плакатът се поставя на лостовете за управление на високоволтовата линия по време на ремонтни работи, които изискват подаване на напрежение.

Група #2 – предупредителни

В групата влизат четири плаката в червено-бяла цветова гама и два триъгълни знака с изображение на мълния (стрела).

ВНИМАНИЕ ЕЛЕКТРИЧЕСКО НАПРЕЖЕНИЕ

Яркият жълт знак предупреждава, че съществува опасност от удар от електрически ток, и се поставя или нанася с боя на местата, където са монтирани линии и устройства под напрежение.

Фон – жълт, стрелата и кантът по периметъра – черни. Размер на страната на знака за врати – 30 см, за оборудване – от 2,5 до 15 см. Оформлението е регламентирано от ГОСТ Р 12.4.026

Това е постоянен знак, който най-често може да се види на подстанции и електроцентрали.

Места за монтаж:

• входни врати на управляващи камери, трансформатори и камери на превключватели;
• врати на електрически табла с напрежение до 1000 V;
• ограждения на конструкции на производствени помещения, цехове на предприятия, ремонтни зони.

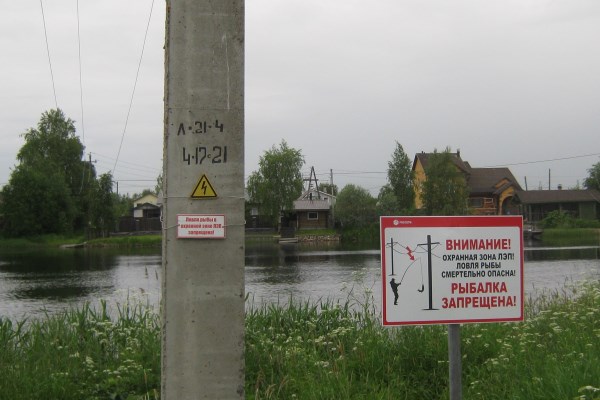

За населени места – села, селища, градове, пристанища, селскостопански предприятия, жп гари, плажове и пр. се прилага същият вариант на знака.

Знакът се монтира на метални или дървени стълбове на високоволтови линии на височина 2,5-3 м от земята. Ако разстоянието между стълбовете е повече от 100 м, както и при пресичане на път, знакът трябва да бъде поставен на всеки стълб. Ако разстоянията са по-малки от 100 м, той се поставя не на всеки стълб, а през един.

ВНИМАНИЕ ЕЛЕКТРИЧЕСКО НАПРЕЖЕНИЕ

Както и предишният знак, предупреждава за риск от удар от електрически ток. Оформлението е същото, но се различава по цвета на фона.

Фон – бял, стрелата и кантът по периметъра – черни. Размер на страната на знака – от 2,5 до 30 см. Оформлението е регламентирано от ГОСТ Р 12.4.026

Постоянен знак, предназначен специално за поставяне на стоманобетонни стълбове и бетонни ограждения на разпределителни устройства, разположени на открито.

СТОЙ НАПРЕЖЕНИЕ

Преносим плакат с правоъгълна форма, предупреждаващ за опасност от въздействие на електрически ток.

Фон – бял, буквите – черни, стрелата и лентата – червени. Лента с ширина 15 мм е нанесена по периметъра на правоъгълника на разстояние 1,25 мм от ръба. Изображението на стрелата е регламентирано от ГОСТ Р 12.4.026. Размерът на плаката – 300х150 мм

Плакатът е предназначен за използване в подстанции и електроцентрали.

Места за монтаж:

• временни ограждения за устройства и линии, намиращи се под напрежение;
• ограждения, разположени в проходите;
• постоянни ограждения на съседните на работната зона камери.

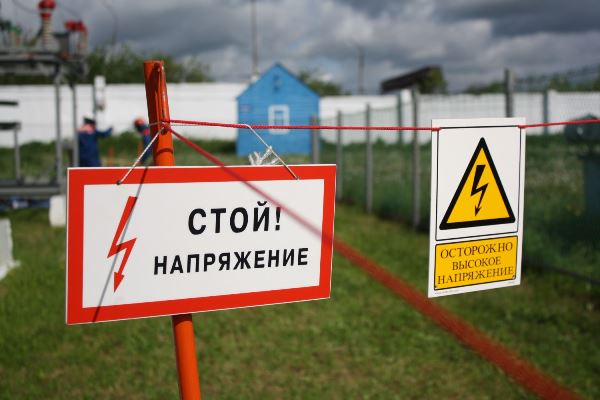

В разпределителни устройства, разположени на открито, плакатът се окачва на шнурове, служещи като ограждение, както и на конструкции от дърво, бетон или метал, разположени близо до тоководещи линии.

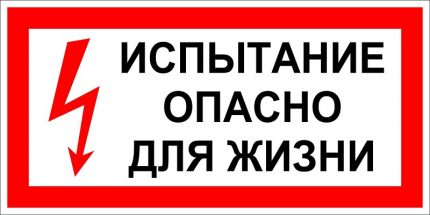

ИЗПИТВАНЕТО Е ОПАСНО ЗА ЖИВОТА

Преносим плакат, използван по време на изпитателни работи – когато се подава повишено напрежение и съществува заплаха за здравето.

Фон – бял, буквите – черни, стрелата и лентата – червени. Лента с ширина 15 мм е нанесена по периметъра на правоъгълника на разстояние 1,25 мм от ръба. Изображението на стрелата е регламентирано от ГОСТ Р 12.4.026. Размерът на плаката – 300х150 мм

Плакатът се окачва преди извършване на работи по изпитване на линии с високо напрежение. Той се монтира на оборудване или ограждащи конструкции с надпис навън.

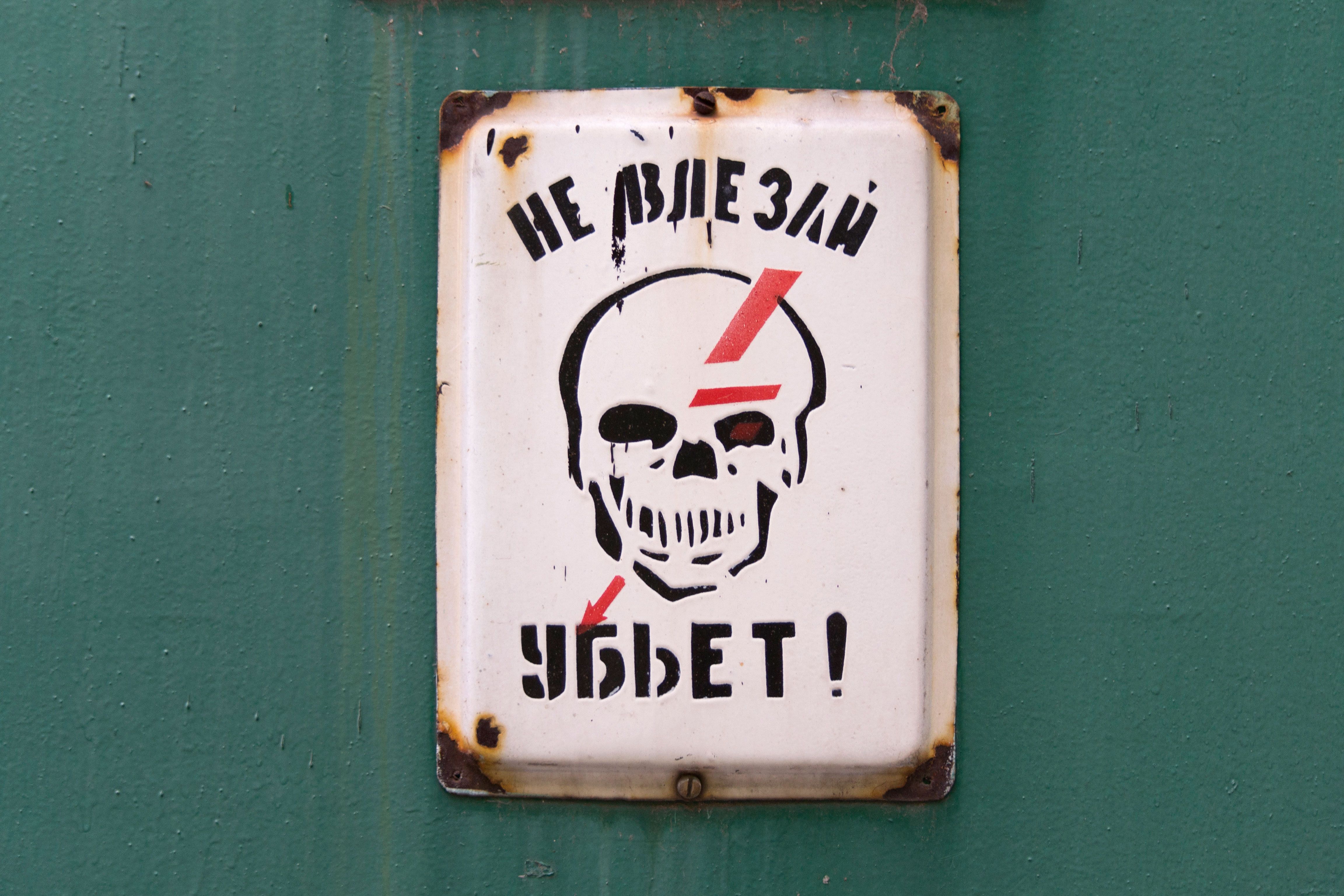

НЕ ВЛИЗАЙ УБИВА

Преносим плакат, с помощта на който се предупреждава за риск от токов удар при изкачване на конструкции или устройства.

Фон – бял, буквите – черни, стрелата и лентата – червени. Лента с ширина 15 мм е нанесена по периметъра на правоъгълника на разстояние 1,25 мм от ръба. Изображението на стрелата е регламентирано от ГОСТ Р 12.4.026. Размерът на плаката – 300х150 мм

Обикновено плакатът се окачва не на конструкцията със стълба, водеща към устроеното на височина работно място, а на съседната.

ОПАСНО ЕЛЕКТРИЧЕСКО ПОЛЕ без защитни средства преминаването е забранено

Плакатът е постоянен, забранява да се намира в близост до електрическо поле без защитни средства. Ако се наруши изискването, съществува риск от токов удар.

Фон – бял, буквите – червени. По периметъра на правоъгълника, на разстояние 1,25 мм от ръба, е нанесена червена лента 10 мм. Размерът на плаката 200х100 мм

Плакатът е предназначен за външни електроустройства с напрежение над 330 kV.

Места за монтаж:

• маршрути, по които се извършва обход на разпределителни устройства;
• работни места, намиращи се в близост до електрическо поле.

Забранителният плакат се окачва на височина 1,5-2 м или на ограждение, или на специално поставен стълб.

Група #3 – предписващи

Знаците от тази група не забраняват и не предупреждават, а служат за посочване на работните места. Отличават се с квадратна форма и синьо-бяла цветова гама.

РАБОТЕТЕ ТУК

Предписанието е очевидно – посочено е конкретно място за работа на ремонтната бригада или обслужващия персонал.

Фон – бял, букви – черни. По периметъра на квадрата, на разстояние 1,25 mm от ръба, е начертана синя лента. Размер – 100×100 mm, 250×250 mm

Преносимият плакат се окачва в подстанции и електроцентрали за посочване на работните места. Ако разпределителното устройство е на открито, най-доброто място за монтаж е в зоната на прохода зад ограждението.

ВЛЕЗТЕ ТУК

Предписанието определя мястото, където трябва да се изкачва до високо разположеното работно място, за да се избегне опасността.

Фон – бял, букви – черни. По периметъра на квадрата, на разстояние 1,25 mm от ръба, е начертана синя лента. Размер на плаката 100×100 mm, 250×250 mm

Места за монтаж – стационарни стълби или други конструкции, специално предназначени за безопасно изкачване до работното място.

Група #4 – указателен

В тази група има само един преносим плакат, който показва забрана за подаване на електрически ток на отделен заземен участък от устройството или електроинсталацията.

ЗАЗЕМЕНО

Плакатът е актуален за електроцентрали или подстанции, монтира се на превключватели, задвижвания и дистанционни ключове, които регулират подаването на електричество към заземените участъци.

Фон – син, букви – бели. По периметъра на правоъгълника бяла рамка с ширина 1,25 mm. Размер на плаката 100×50 mm и 200×100 mm

Освен стандартните плакати е разрешено да се окачват и уголемени, ако оборудването в електроинсталациите се отличава с големи размери. Размерите са регламентирани от същия ГОСТ Р 12.4.026.

Други плакати и знаци

Освен средствата за защита от нормативните документи, които са задължителни за прилагане, съществува ред знаци и плакати от „любителски“ тип. Те не са задължителни, но се използват за забрана или разрешение на определени действия с електрооборудването.

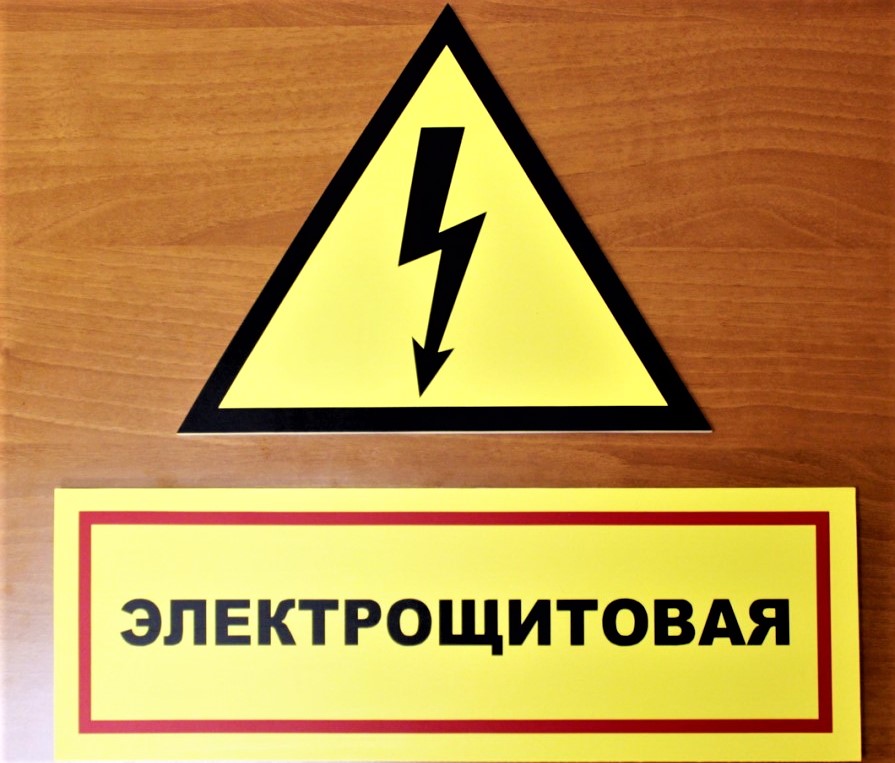

Някои от тях са информационни и съобщават за техническите характеристики на линията или електроинсталацията.

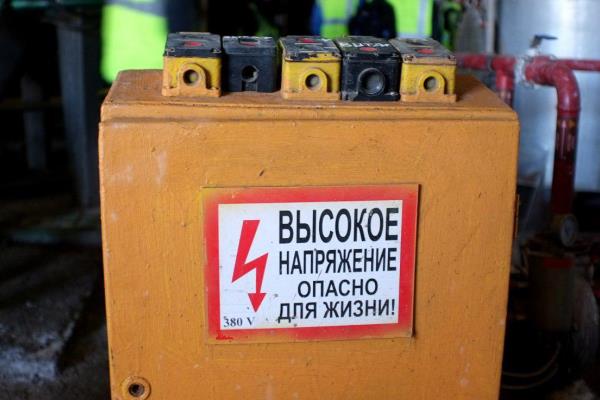

Вариант на табелка, която съобщава за напрежението в мрежата или в електроинсталацията – 380 V. С трифазни вериги на 380 V днес може да се срещнем и в частни домове.

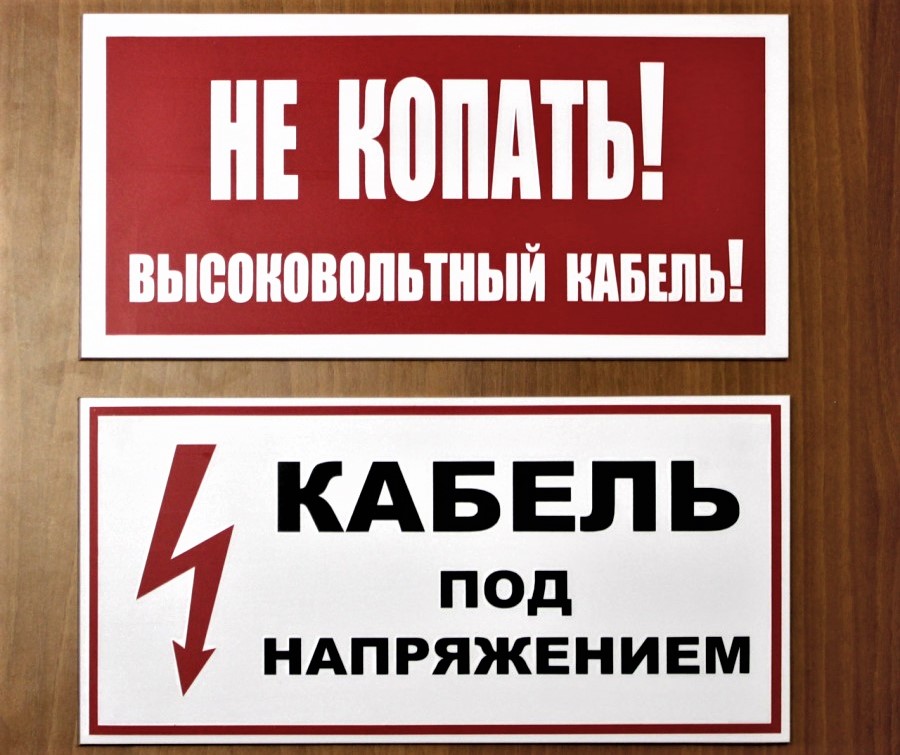

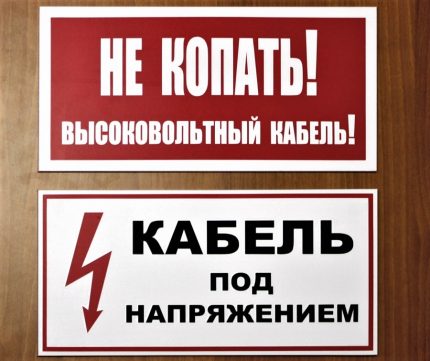

Други са варианти на установените от закона плакати и съдържат забрана или предупреждение.

Някои плакати могат да бъдат отнесени към обучаващи. Те се окачват не на работни места, свързани с опасност, а в помощни помещения, класове, офиси – като допълнителен образователен материал.

Информацията, поставена на плаката, може да бъде полезна не само на работника, свързан с електромонтажа, но и на обикновения гражданин.

Понякога се опитват да привлекат вниманието, като частично използват правилата за оформяне на плакати и добавят нещо от себе си:

Понякога табелките носят хумористичен характер. Но основното е, че изпълняват основната функция – предупреждават или забраняват.

След прочитане на информацията на табелката едва ли на някого ще му се прииска да свърши нужда в уединено кътче – и здравето, и природата ще останат запазени.

Няма никакви забрани за поставяне на плакати, изпълнени в свободно или неточно оформяне. Тук се прилага принципът «повече – по-добре», тъй като става въпрос за запазване на здравето и живота на хората.

Изводи и полезно видео по темата

Варианти на плакати и знаци:

Образци на приложение:

Използването на средства за защита – необходимо изискване на ТБ, благодарение на което се запазва здравето на хората, елиминира се рискът от поражение с електрически ток. Ярките, поставени на нужните места плакати дават възможност бързо да се разбере какво може или не може да се предприема, къде точно да се работи, какво конкретно да се прави.

Да ги пренебрегвате не си струва, поне с цел запазване на собствения живот.
