Условни обозначения в електрически схеми: разшифровка на графичните и буквено-цифровите знаци

Четенето на чертежи по електрика изисква определени знания, които могат да се почерпят от нормативни документи. Своеобразният „език“ на четене са условните обозначения в електрическите схеми – система от знаци и символи, предимно графични и буквени. Освен тях понякога с цифри се поставят номиналите.

Съгласете се, разбирането на стандартните обозначения е просто необходимо за всеки домашен майстор. Тези знания ще помогнат да се прочете електросхемата, самостоятелно да се състави план на разводката в апартамента или в частна къща. Предлагаме да разберете всички тънкости на написването на проектната документация.

В статията са описани основните видове електрически схеми, а също така е представено подробно разчитане на базовите изображения, символи, иконки и буквено-цифрови маркери, използвани при съставянето на чертежи за устройството на електропреносната мрежа.

Какви видове електрически схеми могат да ви бъдат полезни?

Нека разгледаме проектната информация от гледна точка на електромонтьора-любител, който желае със собствените си ръце да смени окабеляването в къщата или да състави чертеж за свързване на вилата към електрокомуникациите.

Първо трябва да разберете какви знания ще са полезни и какви няма да са необходими. Първата стъпка – е запознаване с видовете електрически схеми.

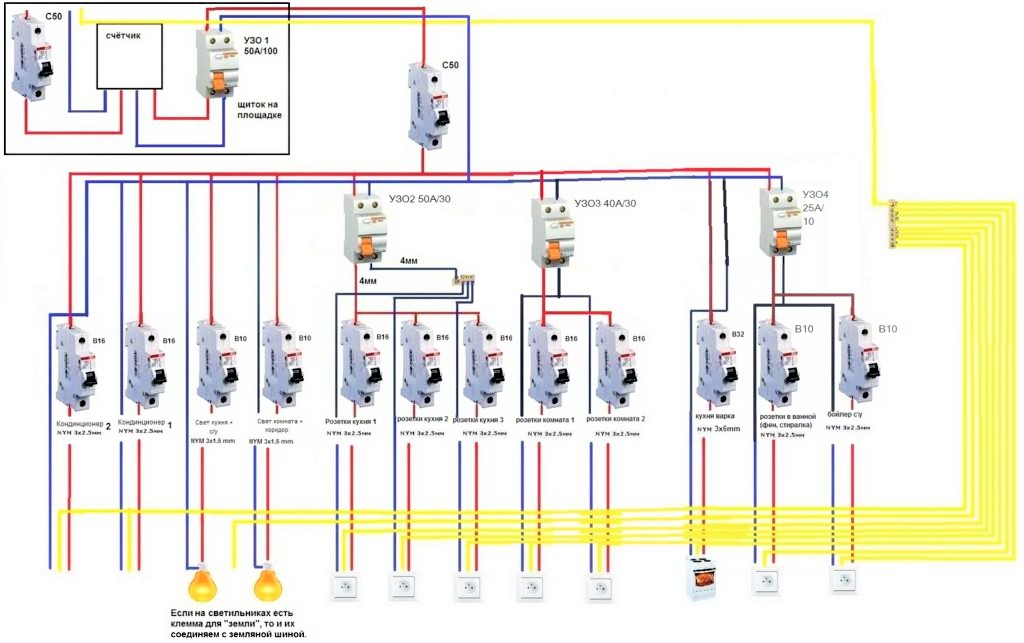

Схема на таблото, която използва реални изображения на комутационни и защитни устройства, – електрическите връзки са изобразени с цветни проводници. По същество тя няма нищо общо с професионалната документация, която съпровожда проектите за енергоснабдяване на дома.

Цялата информация за видовете схеми е изложена в новата редакция на ГОСТ 2.702-2011, която носи заглавие «ЕСКД. Правила за изпълнение на електрически схеми».

Това е дубликат на по-ранен документ – ГОСТ 2.701-2008, в който именно подробно се говори за класификацията на схемите. Общо се отделят 10 вида, но на практика може да е необходима само една – електрическа.

Освен видовата класификация, съществува и типова, която подразделя всички чертежни документи на структурни, общи и пр., общо 8 пункта.

На домашния майстор ще бъдат интересни 3 типа схеми: функционална, принципна, монтажна.

Тип #1 – функционална схема

Функционалната схема не съдържа детайлизация, в нея се посочват основните блокове и възли. Тя дава обща представа за работата на системата. За устройството на електроснабдяване на частен дом не винаги има смисъл да се съставят такива чертежи, тъй като те обикновено са типови.

А при описанието на сложно електронно устройство или за оборудване с електричество на цех, студио или пункт за управление те могат да бъдат полезни.

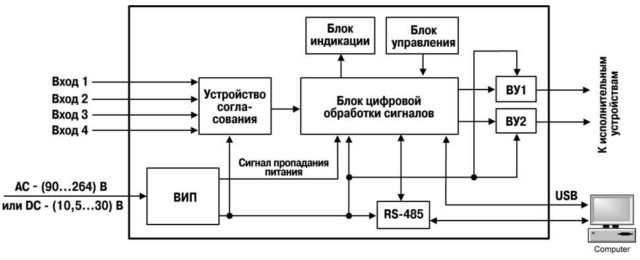

Образец на функционална схема. Тя съдържа минимум условни обозначения. Цялата информация е представена с блокове с надписи – наименования на устройства. По чертежа може да се разбере как елементите са свързани помежду си.

Тип #2 – принципна схема

Принципната схема, за разлика от функционалната – това е набор от условни обозначения, без знанието на които е трудно да се разбере устройството на мрежата като цяло. На чертежа се посочват всички устройства и връзките между тях. Ако схемата е сложна, съдържаща например резервиращи вериги, то експлоатационниците използват оперативни схеми, които дават представа за “текущото положение на комутационните апарати”.

Ако пък трябва да се отрази само силовите линии, достатъчно е да се начертае линейна схема, а за изобразяване на всички видове вериги с контролни и управляващи устройства ще е необходима пълна.

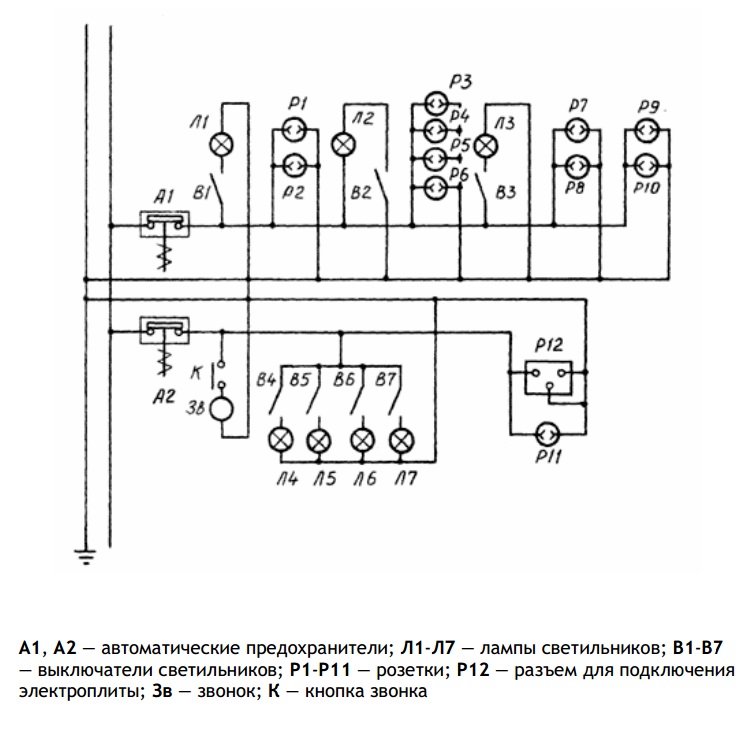

Вариант на принципна схема за електроснабдяване на дома с обозначение на контакти, ключове, конектор за свързване на електрическа печка, звънец и неговия бутон, осветителни тела, автоматични предпазители.

Тип #3 – монтажна схема

Монтажната схема – документ, с който е удобно да се работи при инсталиране на мрежи. По нея може да се разбере кои устройства трябва да се свържат, къде точно и колко далеч едно от друго се намират.

Посочено е разположението на такива елементи като ключове и контакти, осветителни тела, автоматични предпазители. Директно в схемата може да се разположат номиналите и дължината на веригите.

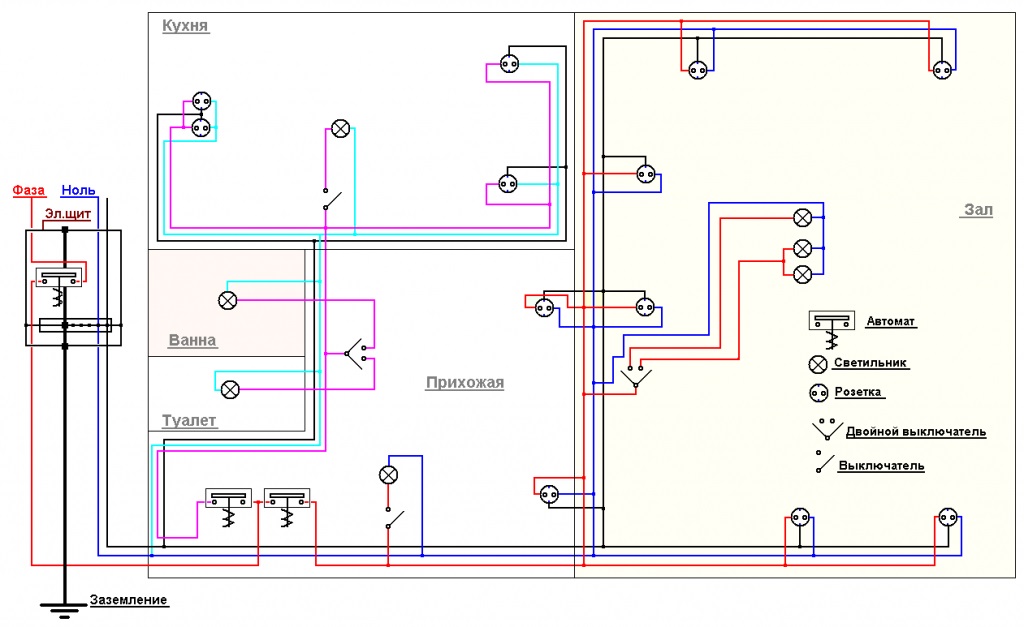

Образец на примитивна, но разбираема и четлива монтажна схема за електропроводка на частен дом, който може да се състави самостоятелно, като се използва ограничен набор от условни обозначения.

Изискванията за всички видове схематична документация са изложени в ГОСТ 2.702-2011, именно от тях трябва да се ръководите при съставянето на собствени проекти.

Тук можете да намерите в пълен обем препратки към други полезни документи, в които са поместени таблици на графичните и буквени обозначения на различни елементи, използвани в електрическите схеми, както и правилата за тяхното използване.

Графичните изображения в електросхемите

Чертежът на електропреносната мрежа представлява набор от графични елементи, които в съвкупност образуват неделима система. На практика това е комплект от устройства, свързани с проводници.

По-голямата част от обозначенията – са графични. Буквите и цифрите се прилагат за символно обозначаване на отделните елементи, техните номинални стойности и разстояния между обектите.

Основни базови изображения

Електрическите вериги водят до устройства и инсталации, които са оборудвани с контакти, способни да разкъсат или свържат тези вериги.

Най-простият пример – обикновен ключ. Всички контакти се делят на затварящи, отварящи и превключващи – именно те се изобразяват в схемите.

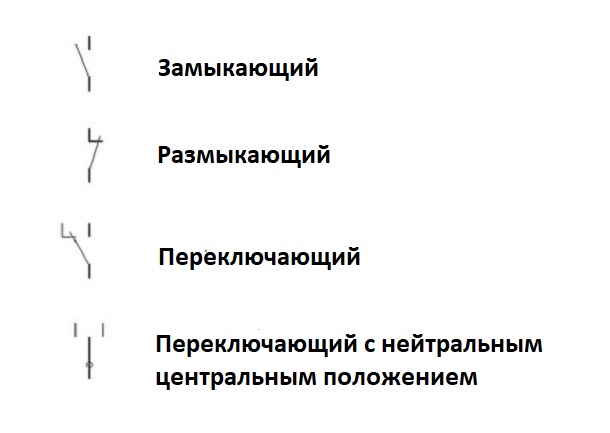

За изобразяване на комутационните устройства, влизащи в електросистемата, се използват 4 основни обозначения. При 3-позиционния превключващ контакт освен функцията за превключване от една верига към друга има и неутрално положение.

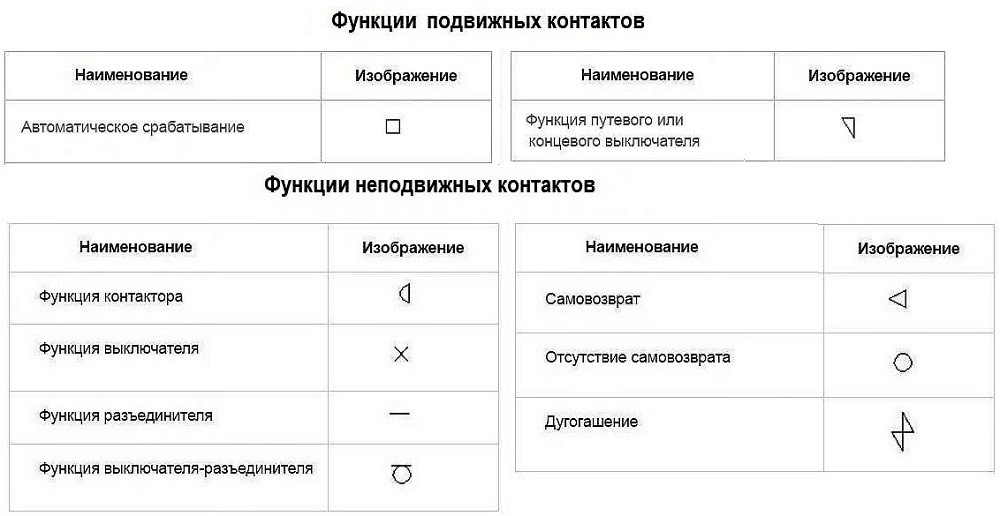

Функциите на контактите също се обозначават със символи, които се посочват в схемите. Те се делят на две групи: функции на подвижните контакти – те са общо две, и функции на неподвижните контакти – още седем (+).

Изброените графични изображения са задължителни при съставянето на принципни схеми и обикновено са разбираеми дори за начинаещ електротехник.

Символика на еднолинейните схеми

За сглобяване на електротабла също се използват чертежи. Обикновено те представляват еднолинейна схема с обозначаване на УЗО, автоматични прекъсвачи, контактори и друго защитно оборудване.

Някои графични символи си приличат, затова при съставянето на схемата се изисква особено внимание. Например, контакторът и рубилникът се обозначават еднакво, разликата – е в малък елемент на неподвижния контакт.

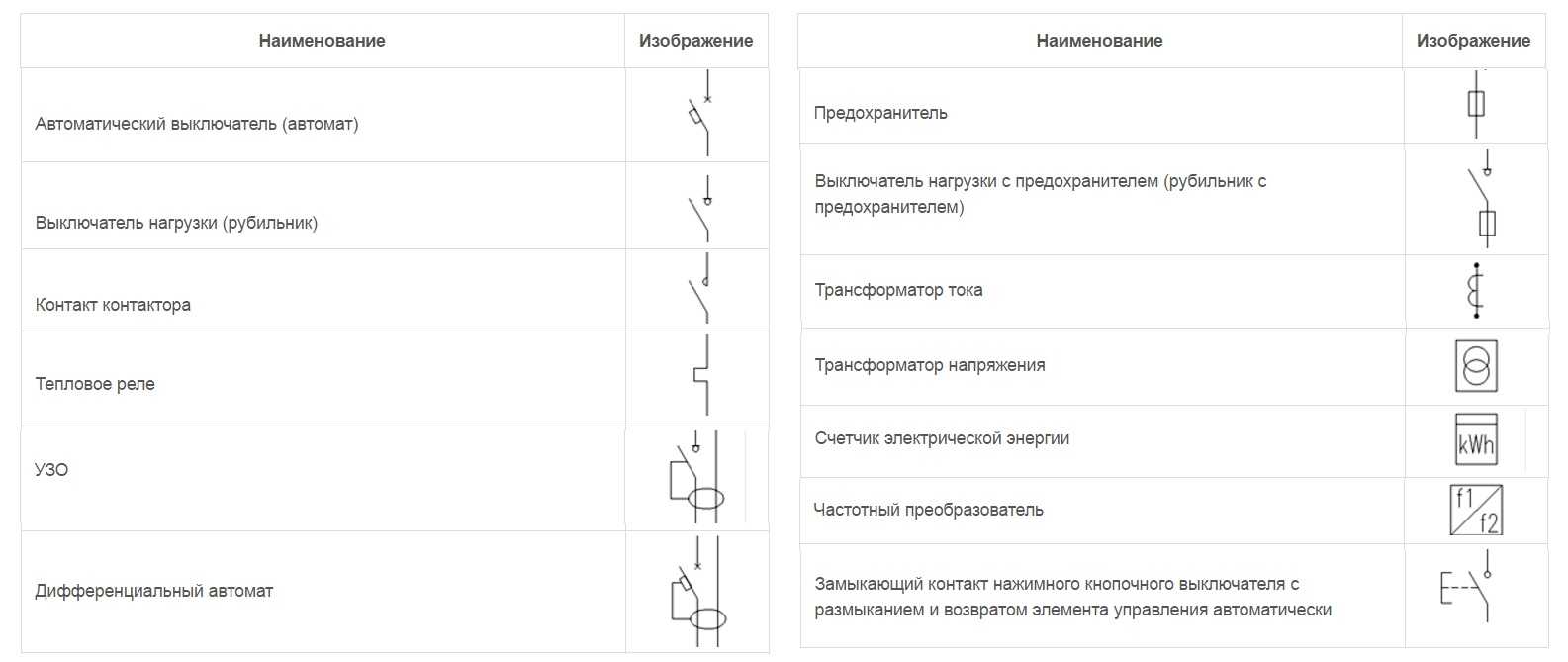

Графика за еднолинейни схеми, използвани при сглобяването на електротабло. Не е задължително на конкретната схема да присъстват всички обозначения – чертежът зависи от „пълнежа“ на таблото, необходимостта от едни или други устройства (+).

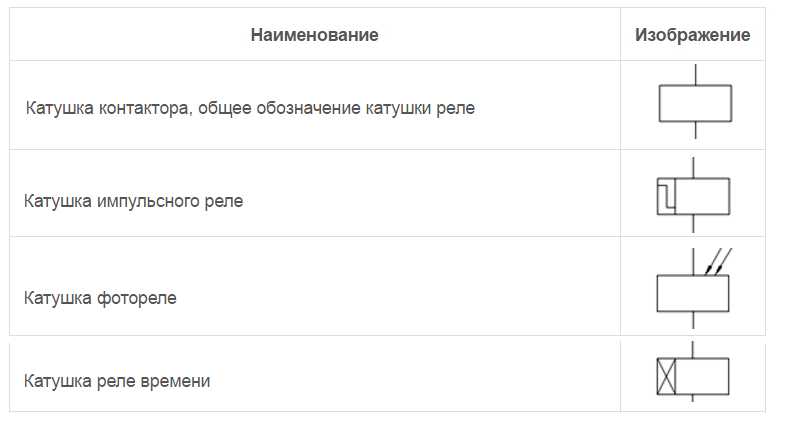

Със специални символи се обозначават бобините на релетата – във всички изображения за основа е взет правоъгълник.

Малки графични елементи, нанесени отвън или отвътре на правоъгълниците, различават помежду си бобините на различни релета – контакторни, фото, времеви или импулсни (+)

За запомняне на знаците често се използват асоциации или буквено-графични подсказки. Например, мотор-задвижването се изобразява с кръгче, вътре в което се намира буквата «М».

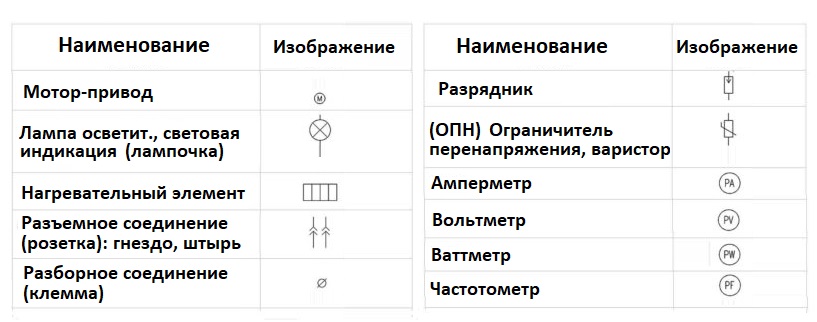

Схема на условните означения на измервателните уреди (волтметър, амперметър и др.), съединенията (контакти, клемници) и съпътстващите елементи – два вида крушки, мотор, нагревателен елемент (+)

При съставяне на схемата трябва да се има предвид, че за означението на някои символи е важно и количеството.

Например, ако трябва да се посочи 4-контактен клемник, то трябва да се начертаят четири зачеркнати кръгчета в редица, а не едно. Сдвоените отметки при изображение на контакти – това е броят на проводниците.

Как се изобразяват шините и проводниците?

За означения на шини, кабели и проводници се използва линейна графика – практически всички символи се състоят от прави линии.

Съединенията на проводниците се посочват с точки. Ако на мястото на свързване на две линии няма никаква маркировка, то това е просто пресичане.

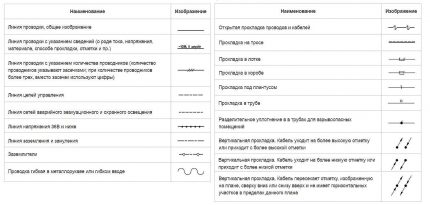

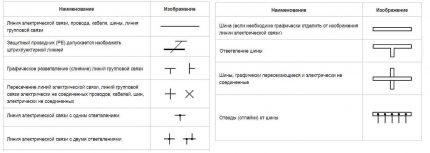

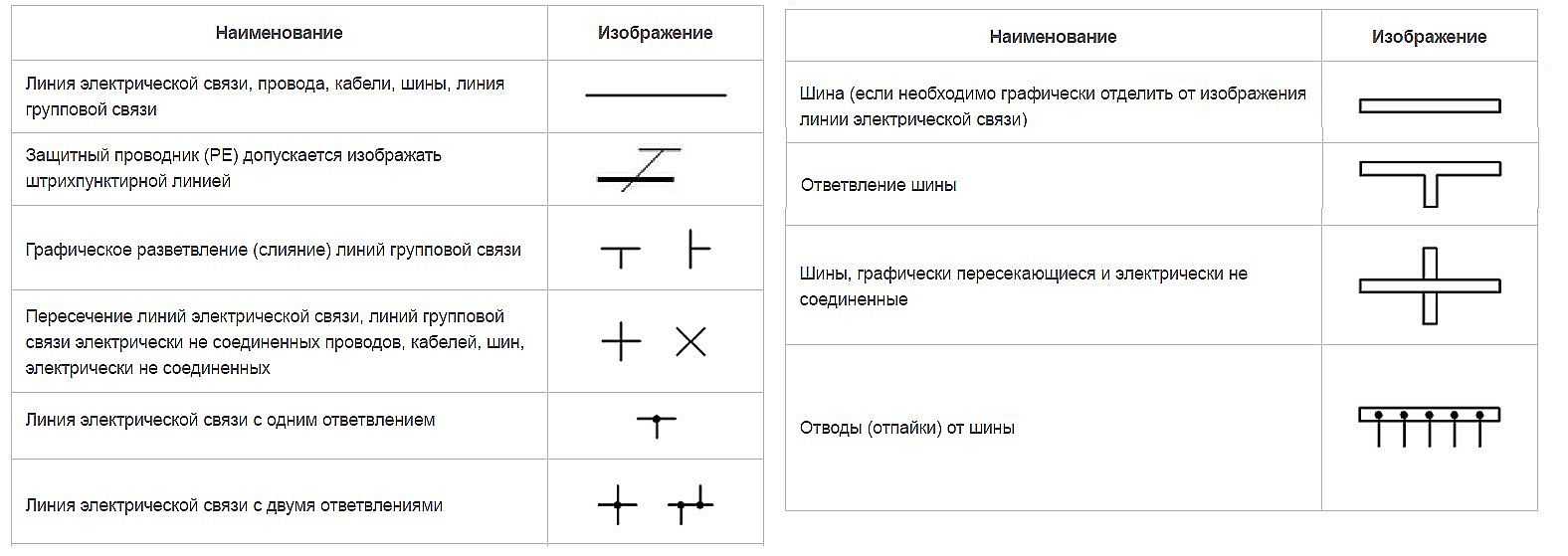

Условни означения за проводници, кабели, шини, сливания и пресичания на две (евентуално и повече) линии, отклонения. За изображение на защитен проводник също има отделен символ.

Проводниците биват различни по вид, предназначение, натоварване, начин на полагане. Всичко това също може да се изобрази схематично.

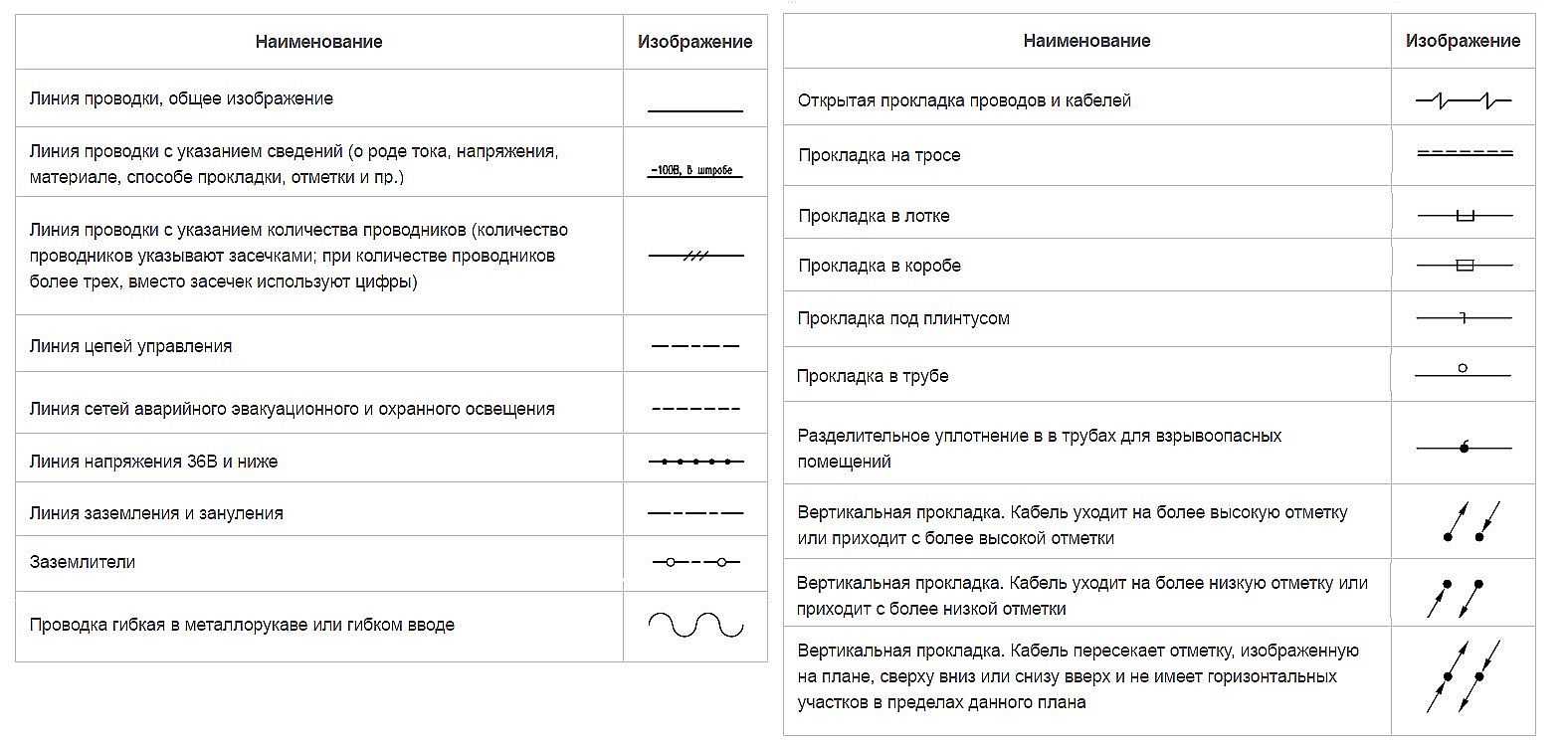

Таблица на означенията на всевъзможни токопроводящи линии. С помощта на допълнителни маркировки може да се посочи броя на проводниците в един кабел, напрежението в контура, материалът за изработка на проводника и пр. (+)

Допълнителните характеристики улесняват подбора на материали и монтажа на електромрежата. Впоследствие благодарение на посочените на схемата характеристики може да се прецени за потенциалните възможности на вече инсталираната електросистема.

Контакти и ключове на схемите

Означението на ключовете е разделено на няколко групи – по степен на защита, начин на монтаж (скрит или открит). Отделно са изнесени превключватели за две посоки. 2- и 3-ключовите ключове се означават по различен начин.

За някои устройства за управление на източници на светлина няма означения – например, за бутонни устройства и димери.

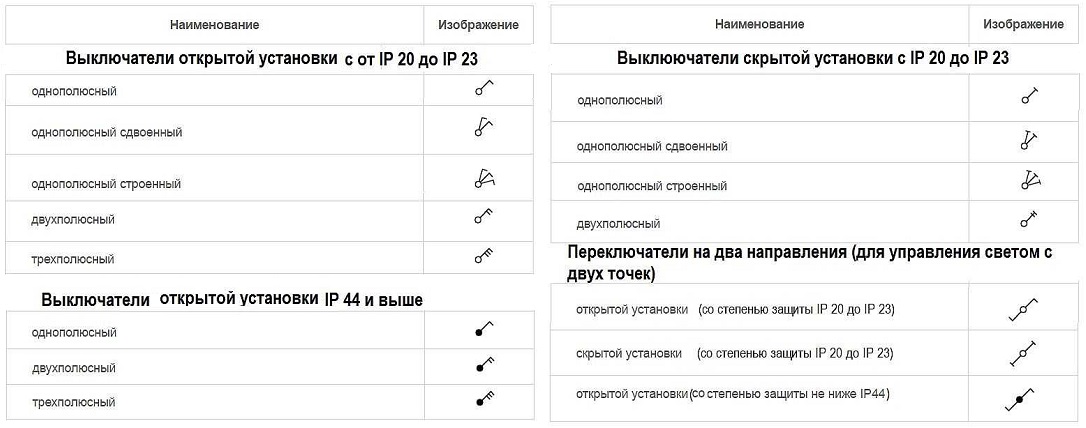

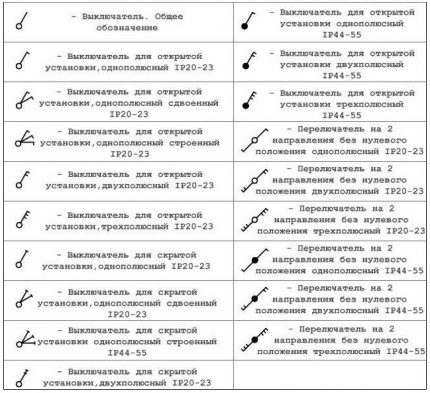

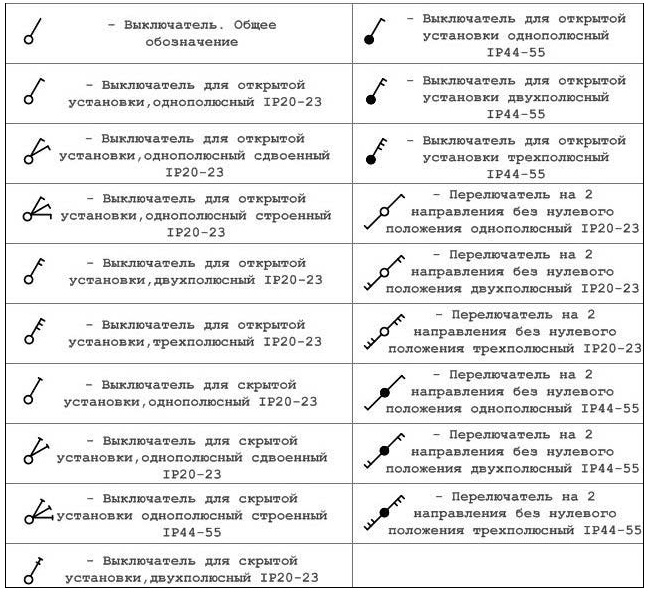

Схематично изображение на ключове и превключватели. Иконите се запомнят лесно. Например, устройствата със защита IP44 и повече се отличават със запълнен кръг, а всички „отворени“ модификации наподобяват ключове (+)

В наши дни за икономия на електроенергия в големи помещения често се инсталират проходни превключватели, които се управляват от 2 или 3 точки. За тях също могат да се намерят съответните икони.

Контактите, както и ключовете, са разделени на групи по степен на защита. Вътре в групите устройствата се делят по брой полюси и наличие на защита. За обозначаване на блоковете се използват буквено-цифрови означения, които показват броя и предназначението на инсталациите в един блок.

Схематично изображение на различни типове контакти – скрити (вградени) и открити (накладни). Както при ключовете, инсталациите със защита IP44 се обозначават със защриховани символи (+)

При запаметяване на означенията на различни електрически елементи по схемите трябва всяко условно изобразено устройство да се съпоставя с реалния продукт.

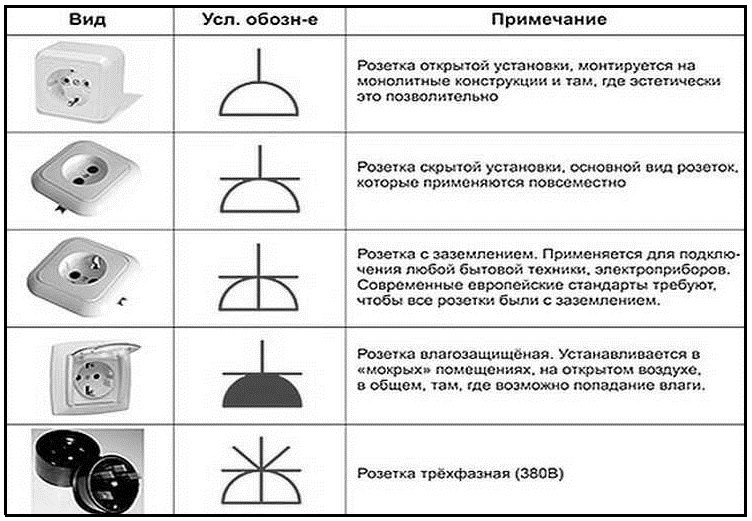

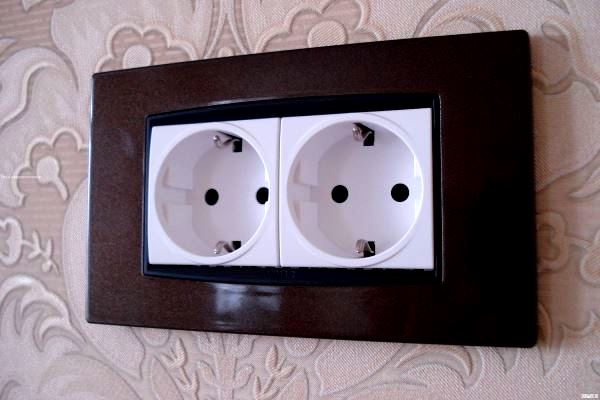

Например, популярните видове контакти изглеждат по следния начин:

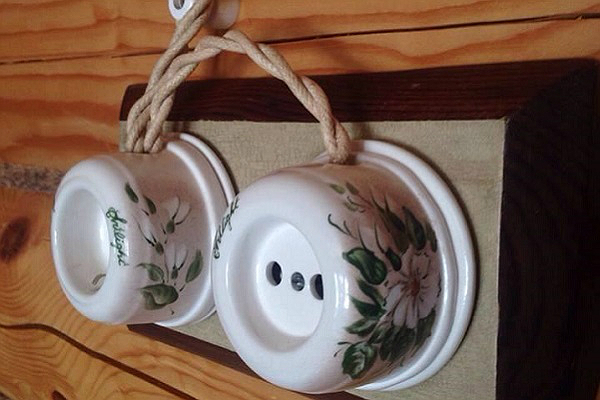

В момента най-популярни са устройства от скрит тип със заземяване. Външните уреди обикновено се инсталират там, където не се препоръчва да се монтира скрито окабеляване, тоест в дървени сгради (+)

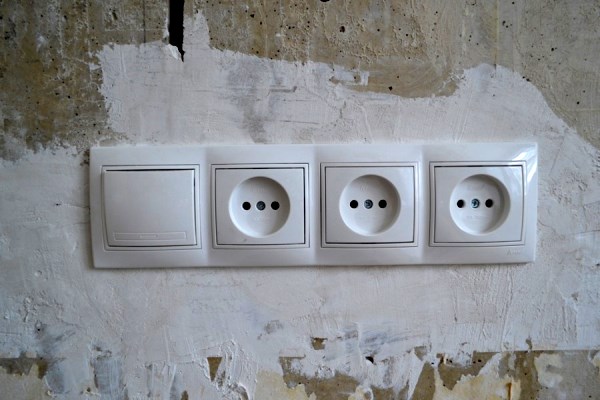

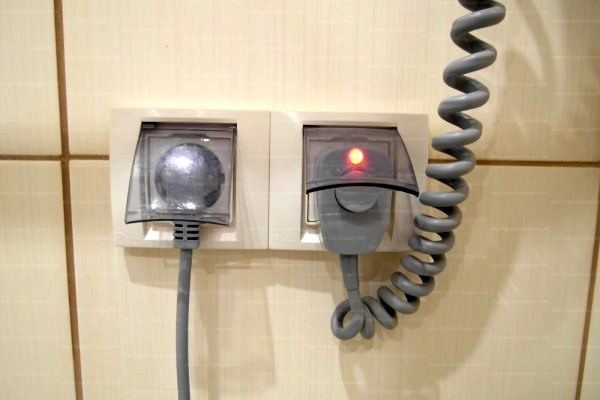

В действителност електромонтажните устройства изглеждат така:

Ключовете и контактите – са едни от най-„търсените“ елементи в схемите за домашна употреба, затова те трябва да се запомнят на първо място. Повече за обозначаването на такива устройства на чертежи и схеми прочетете в тази статия.

Означение на източниците на светлина

За различните видове лампи и осветителни тела също са предвидени отделни символи. Удобно е, че за светодиодни и луминесцентни крушки има специални икони.

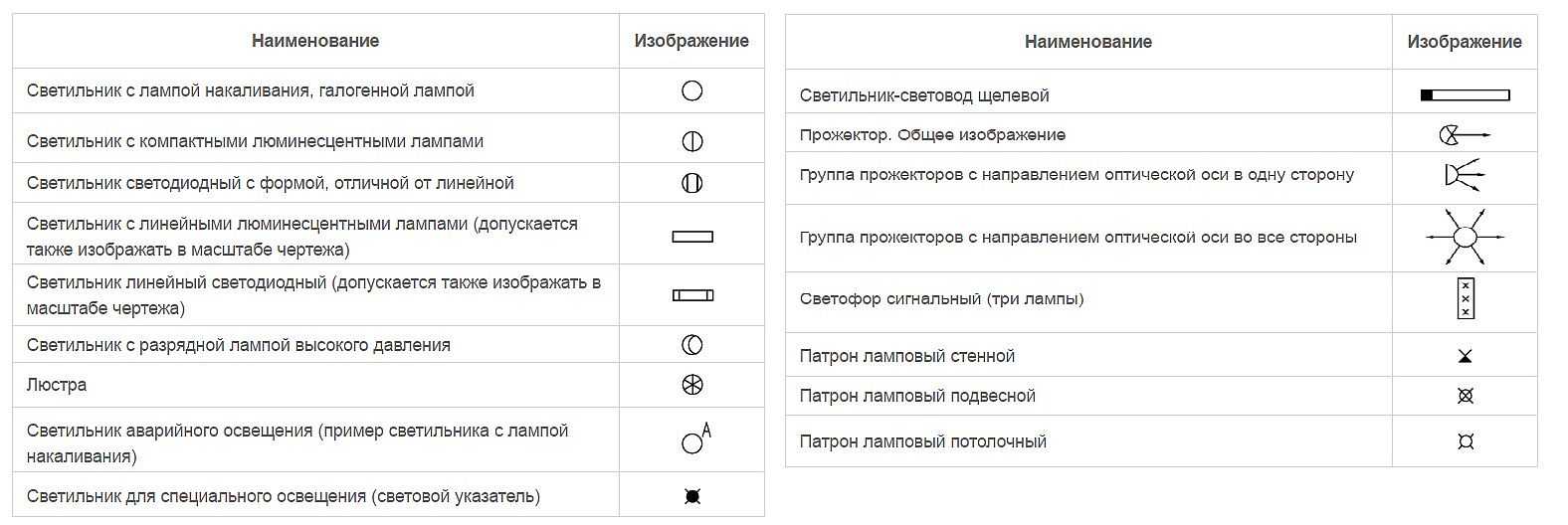

Таблица на условни означения на източници на светлина. Линейните и цепнатините уреди имат правоъгълна форма, останалите – кръгла или близка до нея. За гнезда за крушки съществува специална символика

Стандартни изображения на различен вид осветителни тела често се прилагат за съставяне на монтажни схеми.

Ако използвате еднакви икони, ще трябва да включите допълнителни уточнения, а с типични символи можете да нарисувате схемата много по-бързо.

Елементи за съставяне на принципни електросхеми

Основните символи за принципни схеми се различават малко, но освен тях има и специални икони за обозначаване на всевъзможни радиоелементи: тиристори, резистори, диоди и пр.

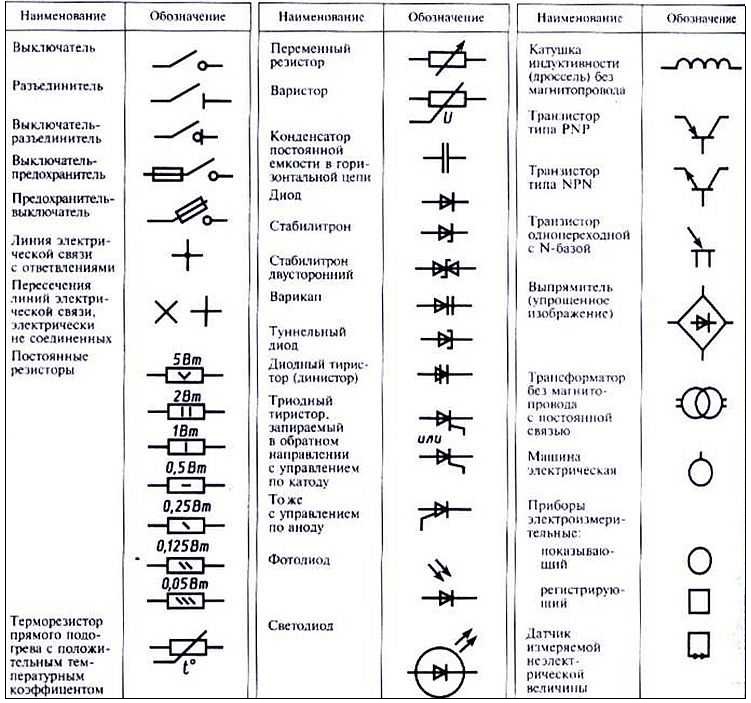

Условни обозначения за съставяне или четене на принципни електрически схеми. Освен графични символи може да се използва буквено-цифрово маркиране, ако е необходимо да се посочат характеристиките на елементите (+)

Съществуват отделни обозначения за радиоустройства, но при проектиране на домашна електрическа мрежа те обикновено не са необходими.

Буквени обозначения на електросхемите

За да се даде по-пълна информация за устройството, то се надписва съсъкратено буквено обозначение. Броят на буквите – 2 или 3. Понякога буквеното обозначение се превръща в буквено-цифрово, ако наблизо се постави пореден номер на устройството.

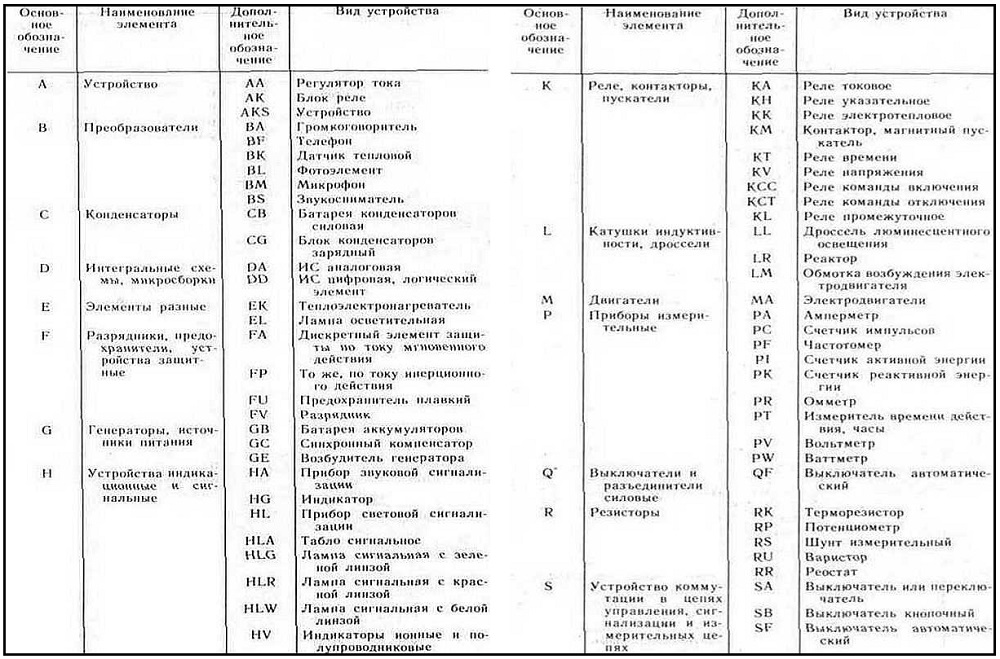

Таблица на обозначения на схематични елементи в международен формат. Отличителна черта – буквите се изписват с латиница. По обозначенията може да се определи устройството, броят на еднаквите елементи, връзката между тях (+)

Наред с международните има и руски стандарти. Те са изброени в ГОСТ 7624-55, но този документ е признат за недействащ.

В статията е представена информация не за всички условни обозначения. Пълни материали за графичните символи могат да се намерят в ГОСТ 2.709-89, 2.721-74, 2.755-87.

Изводи и полезно видео по темата

От рисунка – до принципна електрическа схема:

Пример за четене на схеми на електроустройства (част 1):

Продължение, а по-точно, част 2 за тънкостите при четене на схеми на електроустройства (част 2):

Подробно за самостоятелно съставяне на схеми:

Владеенето на информация за четене и съставяне на електрически схеми може да бъде полезно както за монтажни работи по благоустройвяване на жилището, така и за ремонт на електроуреди. Няма слисъл да измисляте собствена символика, когато има професионална система от условни обозначения, която не е толкова трудна за научаване.

Имате ли какво да добавите, или възникнаха въпроси относно състяването и четенето на електрически схеми? Можете да оставяте коментари към публикацията, да участвате в обсъждания и да споделяте собствен опит в разрботването на чертежи. Формата за връзка се намира в долния блок.
