Кабелен канал за електрическа инсталация: видове конструкции и тяхната класификация

Основното предназначение на кабел-каналите е защита на окабеляването от механични повреди, предпазване от запалване в случай на неизправности в електрическата мрежа. На пръв поглед определянето на необходимия тип кабелоносни системи не би трябвало да създава затруднения. Но при избора може да се объркате от изключително широкия асортимент. Съгласни ли сте?

Ще разкажем как правилно да изберем кабел-канал за електропроводка, като вземем предвид сложността на схемата на окабеляване и експлоатационните условия. В представената от нас статия са описани подробно най-популярните разновидности, дадени са техническите им характеристики. Използвайки нашите съвети, няма да сгрешите в търсенето на най-добрия вариант.

Как да изберем кабел-канал за монтаж на окабеляване?

Дори и незначителна, на пръв поглед, характеристика на електромонтажната кутия може да се окаже ключов фактор при избора на необходимия вариант.

И така, какви свойства могат да се разглеждат при покупка на изделието:

• Материал. Обръща се внимание на безопасност, дълготрайност, ниво на защита при евентуално запалване.
• Тип конструкция. Кабел-каналите за монтаж на електропроводка могат да се произвеждат под формата на гладки или гофрирани тръби, тракове, лоткове и т.н.
• Специфика на приложение. Характеристиките на системите, използвани за производствени помещения, частни къщи или обзавеждане, могат съществено да се различават.

Например, към пожаробезопасността на кабел-кутията, използвана за монтаж на електропроводка в дървени къщи, се предявяват по-строги изисквания, а за окабеляване, използвано в подвижни механиями, няма да подхождат статични конструкции.

Освен това се обръща внимание и на цвета. Този фактор е актуален в случай на обустройване на открито окабеляване, при което елементите на кабел-канала са на видно място и трябва да отговарят на естетически изисквания.

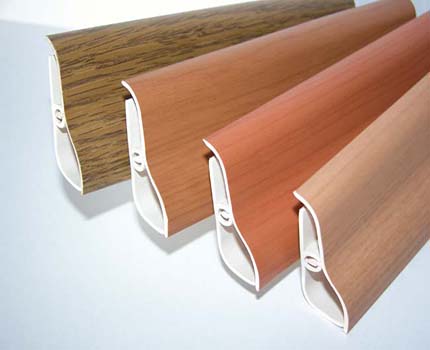

Кабел-каналите се произвеждат в различен цвят. Най-популярните цвятове са бял, стоманен, сив, черен, цвят на природна дървесина.

Материали за кабелоносни системи

Всички материали, използвани при производството на електротехнически кутии, отговарят на основните изисквания за безопасност, здравина и естетика. Но разлики все пак съществуват и те се отразяват по различен начин на качествените и експлоатационните свойства на кабелните канали и тяхната цена.

Пластмасови електротехнически кутии

Пластмасовите изделия са предназначени за полагане на електрически линии от открит тип както слаботокови, така и силови. Могат да се използват за монтаж на електропроводка в жилищни, офисни, производствени сгради, административни учреждения.

Изработват се от композиции на основата на PVC със специални добавки, които осигуряват на изделията пластичност, устойчивост на различни негативни фактори — въздействие на агресивни химични вещества и ултравиолетово лъчение.

Изделията от PVC могат да се използват в температурен диапазон от -32 °C до +90 °C и да се монтират при температура от -15 °C до +60 °C.

Електрическите кутии от пластмаса не са податливи на корозия, лесно се монтират и имат проста система за закрепване. Те са в ниска ценова категория, благодарение на което са придобили най-голяма популярност. По форма могат да бъдат правоъгълни (срещат се най-често), триъгълни, плоски, с кръгло сечение.

Кабелните канали трябва да имат гланцова повърхност, за да могат лесно да се почистват от прах, а изделията в бял цвят не трябва да пожълтяват под действието на ултравиолетовите лъчи.

Материалът, от който се изработва кабелният канал, е самозагасващ. При късо съединение с помощта на електротехническата кутия се намалява до минимум вероятността от запалване.

Изделия от алуминий и поцинкована стомана

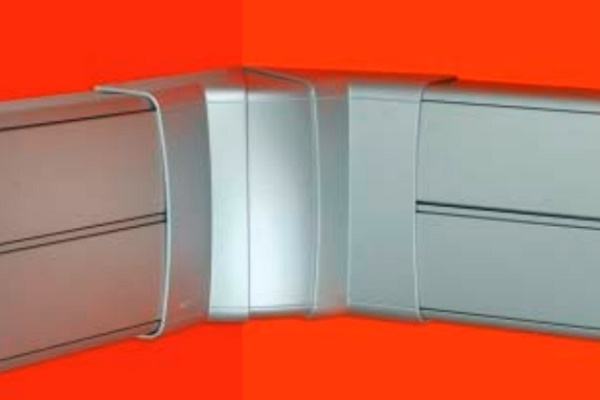

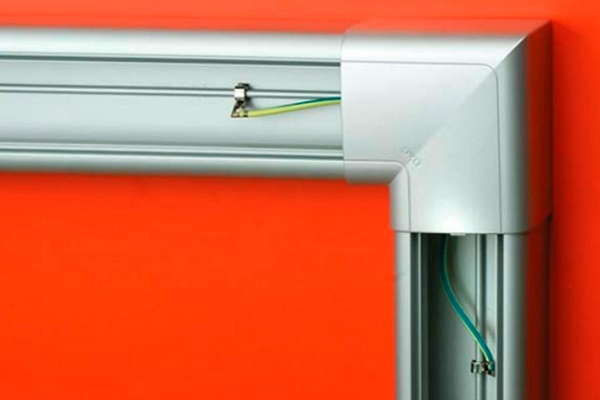

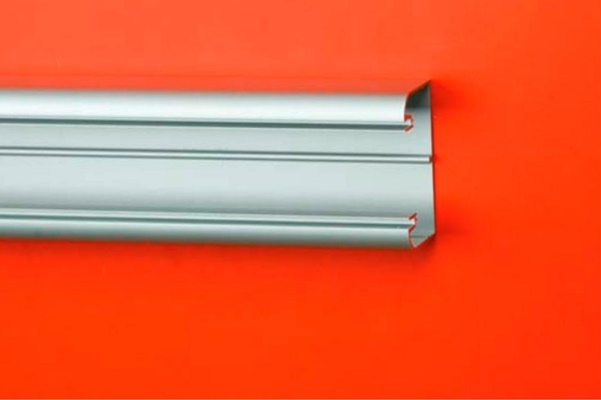

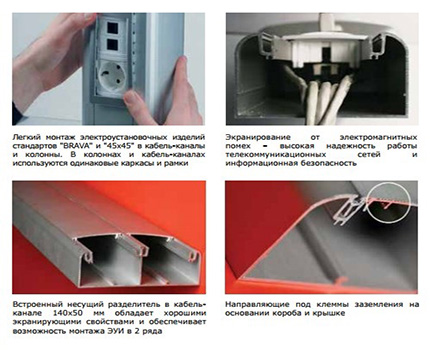

Алуминиевите кабелоносни системи служат за защита от електромагнитни смущения. Използват се за открито окабеляване в помещения с различно предназначение — в медицински заведения, промишлени предприятия, в офиси.

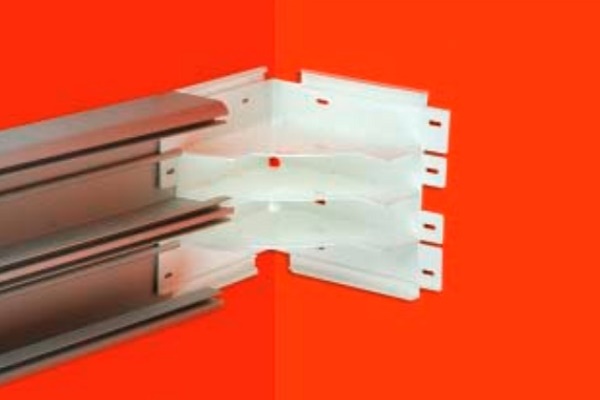

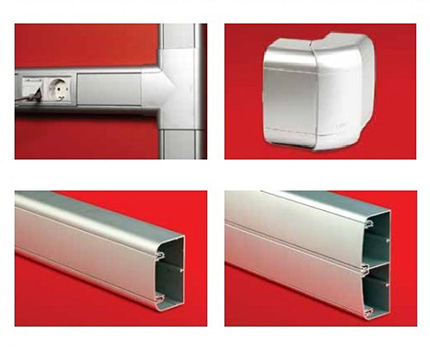

Асортиментът от алуминиеви кабелни канали позволява значително да се улесни монтажът на окабеляването, а вграденият разделител ще служи като защита от електромагнитни смущения.

Произвеждат се от анодиран алуминий. Материалът помага да се осигури стабилна работа на телекомуникационните системи — той предотвратява възникването на смущения, като защитава от електромагнитно въздействие.

Освен това, се отличава с устойчивост на действието на ултравиолетовите лъчи, на високи температури. Аксесоарите за алуминиевите кутии се изработват от боядисан АБС пластмаса или поликарбонат.

Изделията от алуминий имат якост до 20 J и дълъг срок на експлоатация. Това е особено важно качество за подовите и промишлените електротехнически кутии.

Металните кутии се изработват от рулонна студено валцована стомана, поцинкована по горещ начин, която предпазва метала от корозия за срок до 10 години.

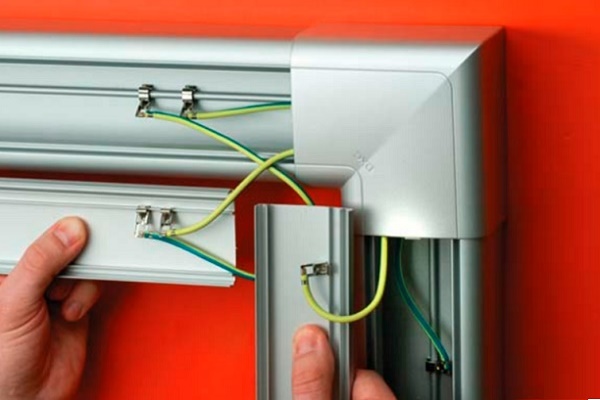

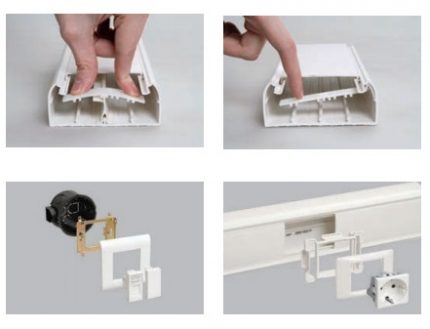

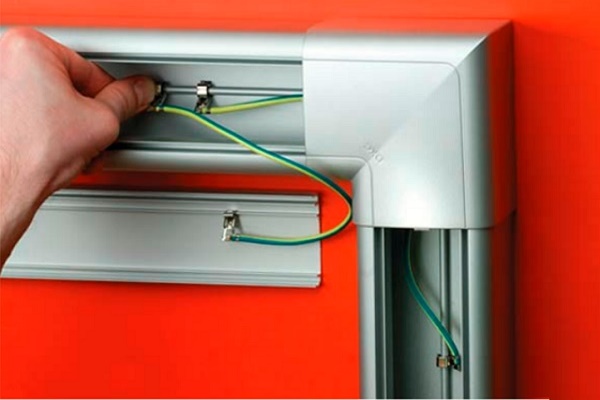

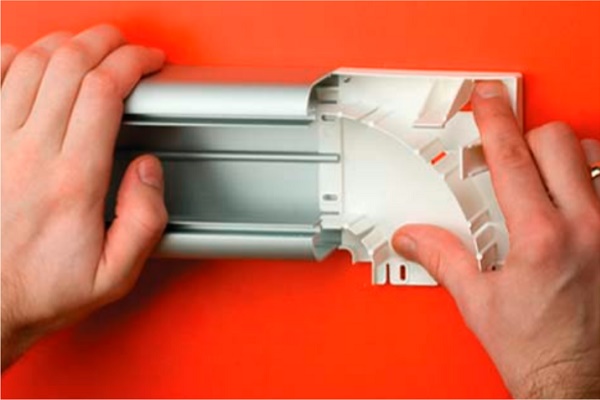

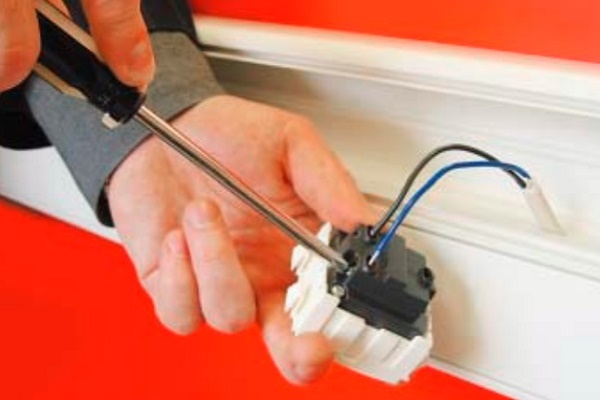

Устройството на електрическото окабеляване с полагане на линии в алуминиеви кабелни канали се извършва в следния ред:

За да няма проблеми по време на изграждане на кабелен канал за окабеляване, всички части трябва да се купуват с едно лого. Изделията от различни производители могат да имат милиметрови отклонения. Въпреки това, поради тях, сглобената система може да изглежда небрежно и няма да осигури достатъчна защита от външни въздействия.

Видове кабел-канали: класификация

Различните видове кабелни канали, предназначени за полагане на електрическо окабеляване, обикновено се класифицират според конструктивните им особености. Те от своя страна зависят от мястото и условията на експлоатация.

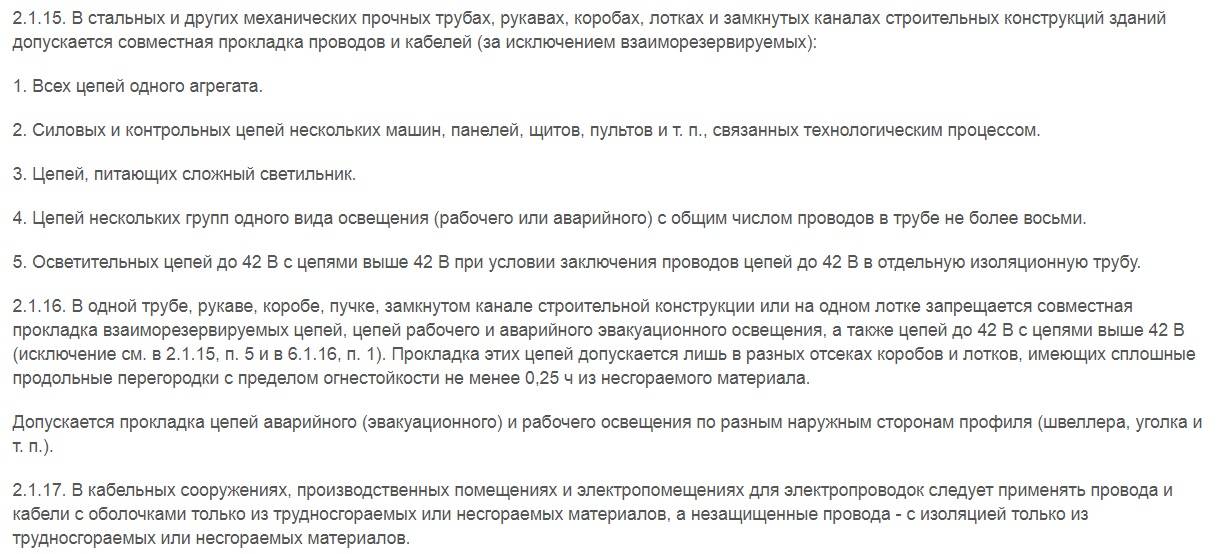

За електроинсталации, състоящи се от различни видове кабели и голям брой електроинсталационно оборудване, се използват многосекционни конструкции (+)

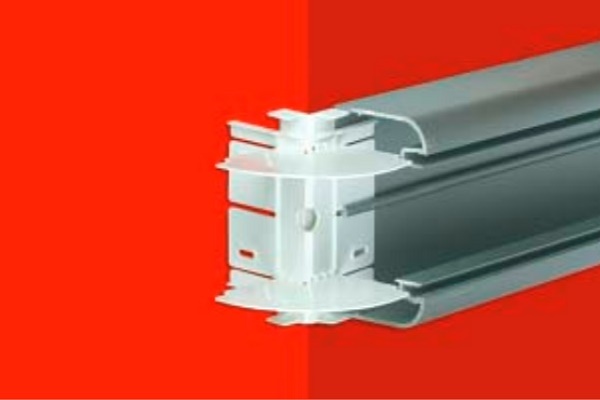

Магистрални електротехнически канали

За защита на електрическата мрежа при строителство и реконструкция на сгради с различно предназначение се използват магистрални кабелни канали. Отличават се с голям асортимент от типоразмери и могат да се използват като електроинсталационни линии.

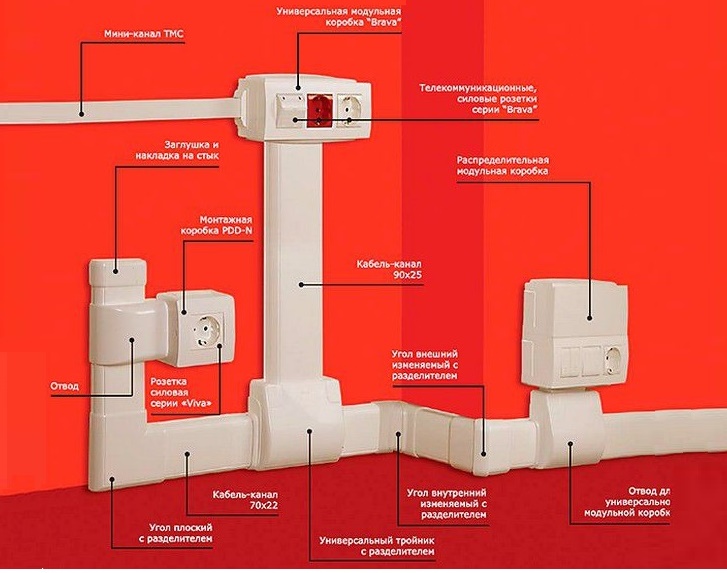

В последния случай се допълват с широк асортимент от накладни електроинсталационни изделия на различни производители. Типовите размери позволяват изпълнението на проекти с всякаква сложност.

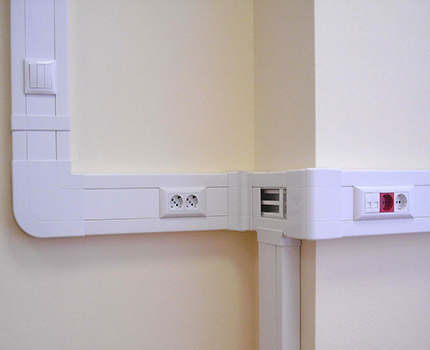

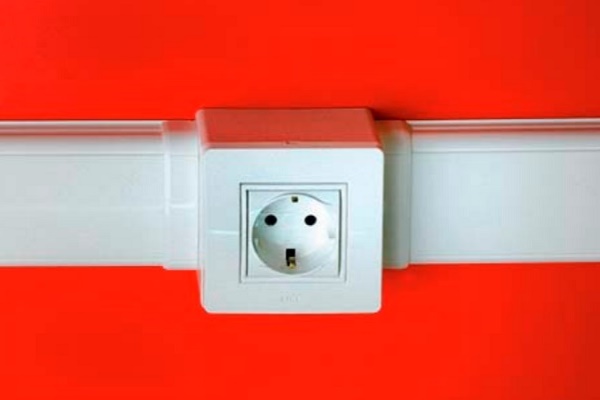

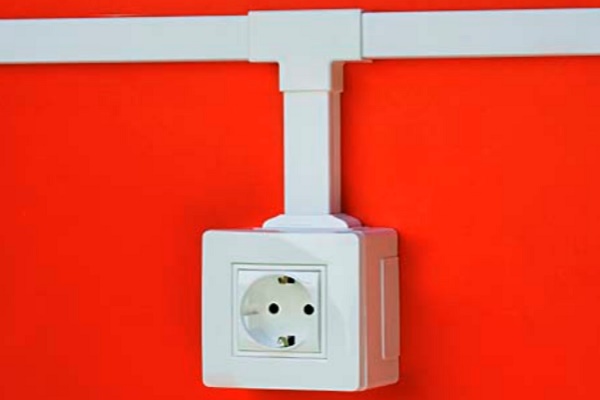

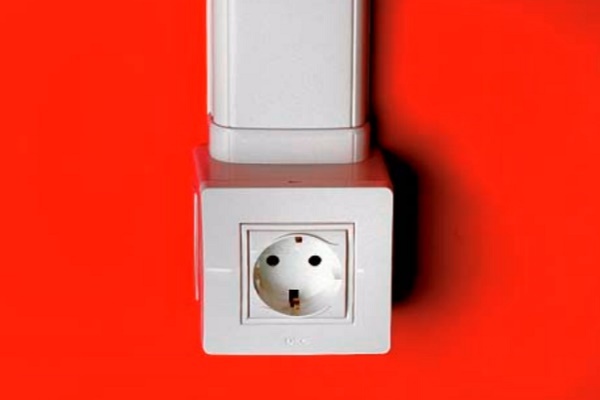

Магистралният или парапетният кабелен канал се инсталира директно на стената с помощта на винтове, двустранно тиксо, лепилен разтвор

В комплектацията на системата влизат кутии с дължина 2 метра и различни аксесоари, които служат за свързване на канали на прави равнини, на външни и вътрешни ъгли, за Т-образни връзки.

Системите за кабелни канали, които се планира да се използват като електроинсталационни, се допълват с разпределителни кутии, рамки-супорти за монтиране на контакти, ключове и т.н.

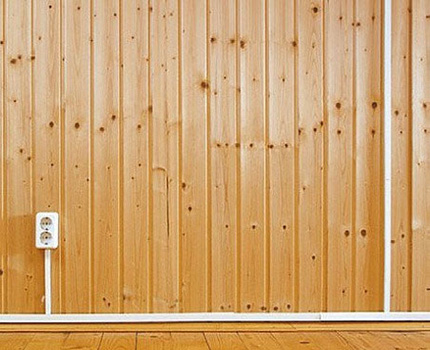

Съществуват също мини кабелни канали, които се използват при прокарване на телефонни или силови линии, информационни кабели. Вместимостта на такава кутия е предназначена за един-два проводника.

Плинтусни и подови кабел-канали

Подовите кабелни канали се използват в помещения с голяма площ, както и там, където окабеляването минава под пода. Те помагат в организирането на функционално работно място.

Подовите конструкции имат обтекаема форма, отличават се с висока устойчивост на натиск. За свързване на електроинсталационни изделия се използват колони, модули-кули, които могат да се разширяват и да се монтират една върху друга.

За плътно прилягане към пода и допълнителна защита на електропроводката подовите кабелни канали могат да се комплектоват с гумени уплътнители. На съединенията на два канала се използват защитни накладки.

Към подовите конструкции се предявяват специални изисквания за здравина. Повишаването на устойчивостта на механични натоварвания производителят постига чрез използване на по-здрави материали, например алуминий.

Конструкцията на пластмасовите изделия се укрепва с помощта на преградни стени, които едновременно служат като принудителни разделители за различни типове проводки.

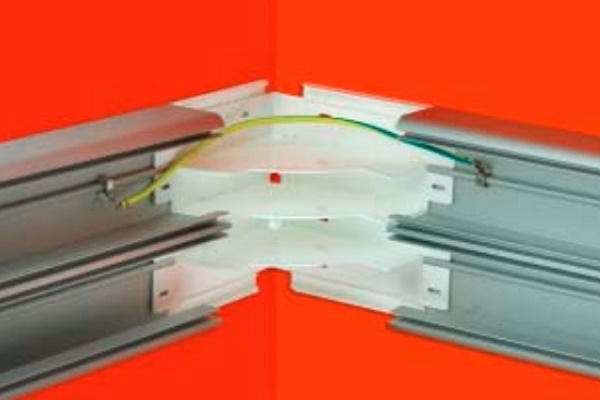

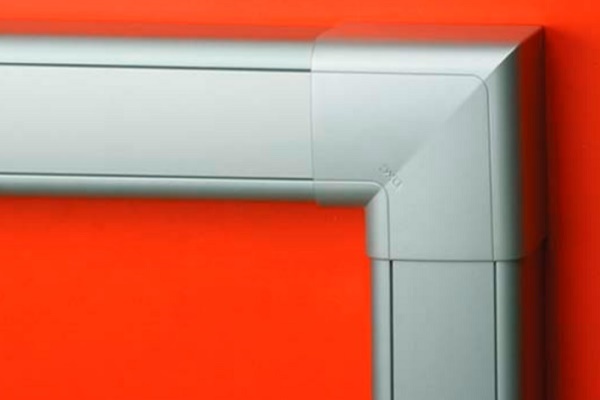

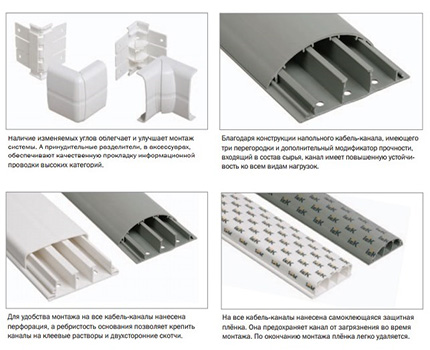

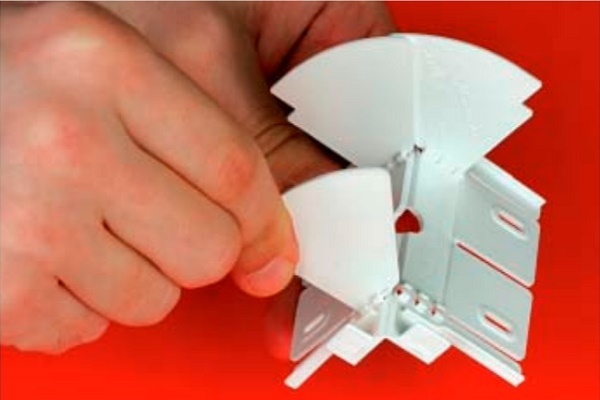

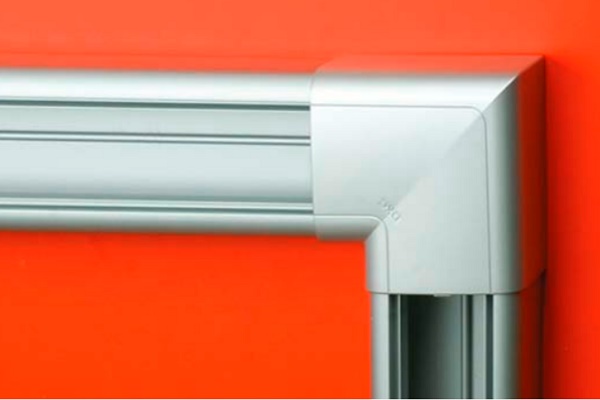

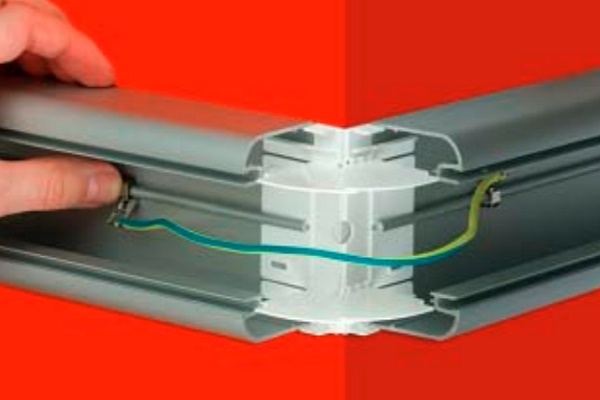

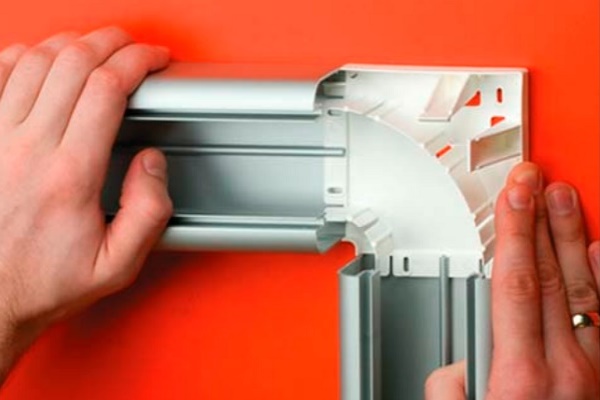

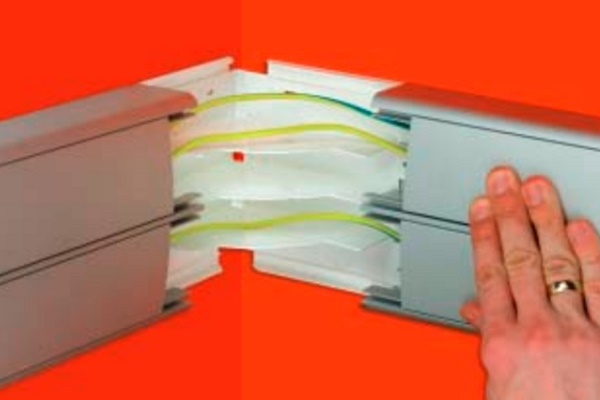

Ъгловите съединителни елементи улесняват и подобряват монтажа на кабелните канали, а принудителните разпределители осигуряват качествено полагане на информационни комуникации

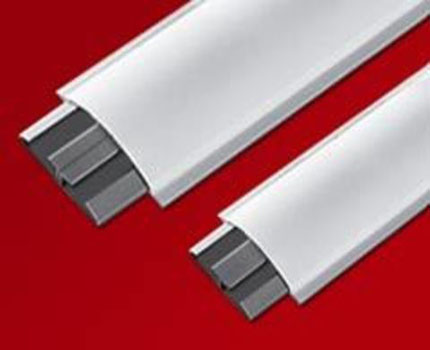

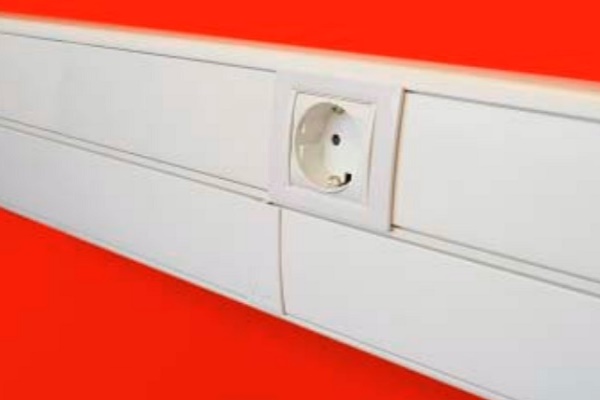

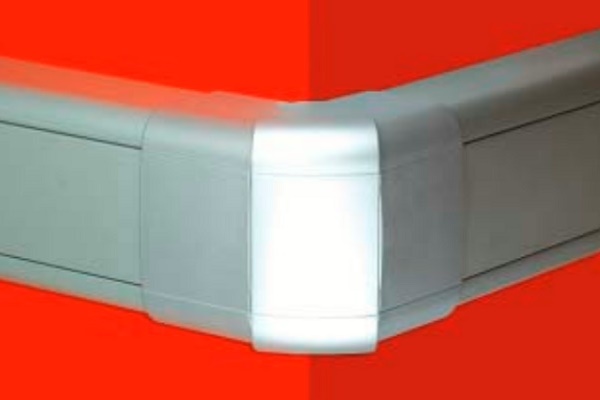

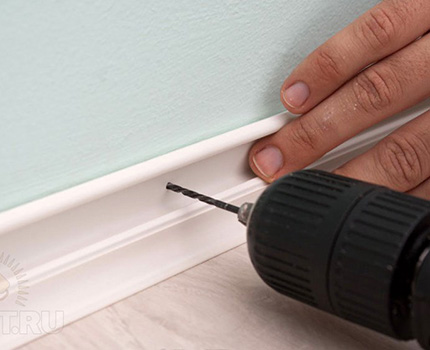

Первазните канали се използват като первази и се монтират по целия периметър на помещението. За да се направи отклонение на подов или стенен канал от первазния, се използват специални адаптери, които едновременно могат да служат като разпределителна кутия.

Аксесоари и допълнителни функции

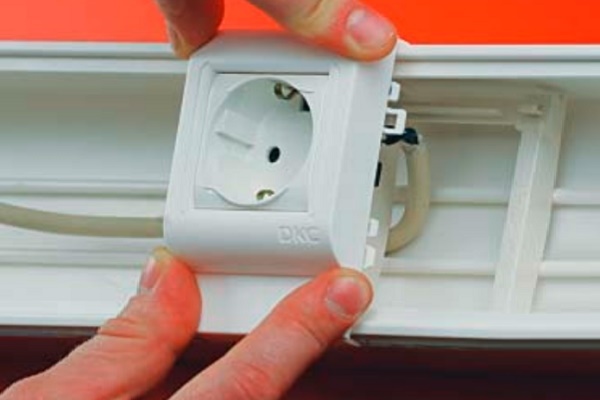

За удобство на монтажа и подобряване на външния вид производителите постоянно работят върху усъвършенстването на кабелните канали. Контактите и ключовете могат да се монтират над каналите или в самия канал.

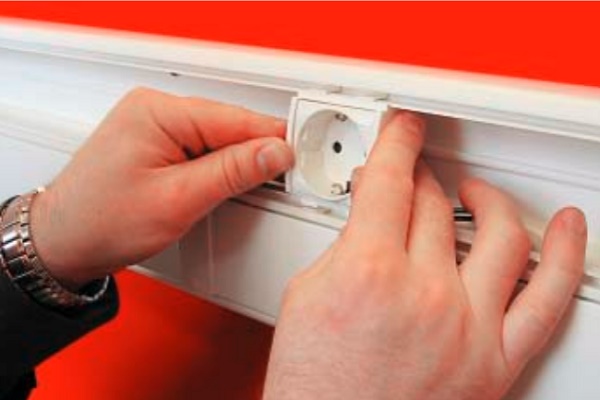

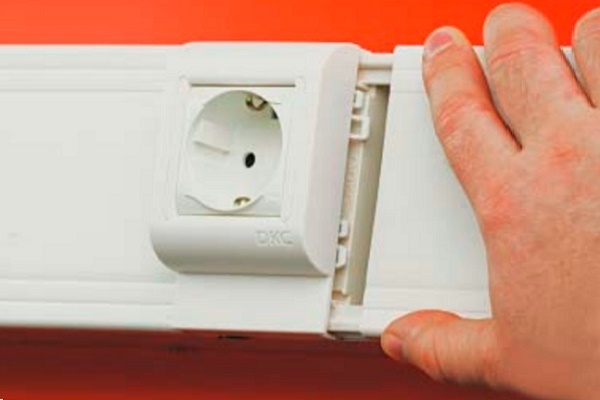

Мултимодулните кутии и рамки-подложки позволяват да се монтират няколко електроинсталационни изделия едно до друго. Вградените разделители в каналите и аксесоарите предотвратяват прегъване на кабела при завои и позволяват създаването на два независими канала — за силова и телекомуникационна проводка.

Някои модели електротехнически канали имат двоен заключващ механизъм, с помощта на който капакът се свързва по-плътно с канала. Това позволява монтаж на тавана, както и по-плътно полагане на кабела вътре в канала и поставяне на гофрирана тръба до него.

В канал с плътен капак се използва до 100% полезна площ, докато системите с единичен заключващ механизъм могат да се запълват не повече от 70%. Променливите външни и вътрешни ъглови съединители дават възможност за промяна на градуса на ъгъла и се произвеждат за всички типоразмери на каналите.

За да се скрие пролуката между кутията и стената и да се предотврати натрупването на прах в самия канал, се използва мек уплътнител, който производителят закрепва на основата на кутията и аксесоарите.

Монтирането на проводката е много по-лесно при наличие на държач, който се инсталира на преградата или на страничната страна на кутията. Рамката за кабелни канали може да подхожда както за кутии с ширина на капака 75 мм, така и за капак с ширина 60 мм.

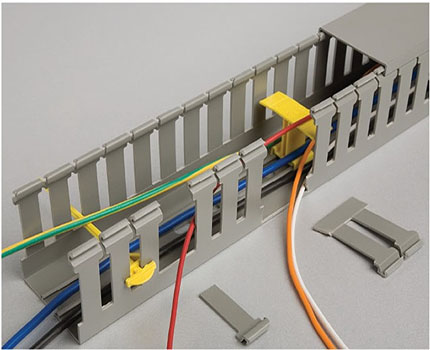

Пластмасова перфорирана кутия

Предназначението на перфорираната кутия е монтаж в електроразпределителни шкафове. Тя се вентилира добре, има малко тегло, позволява извършването на чисто и естетично прокарване на проводници. Евтината конструкция често се използва там, където външният вид на изделието няма значение.

Каналите имат зъбци, които могат да се премахнат на необходимото място при нужда, например при вкарване на проводник в отклонение, контакт или ключ. Стъпката на перфорацията е изчислена да съвпада със стъпката на контактните клеми на модулната апаратура.

Отворите на основата на перфорираната кутия ускоряват монтажа и увеличават качеството на инсталацията. Зъбците при необходимост лесно се отстраняват.

Гъвкави кабелоносни системи

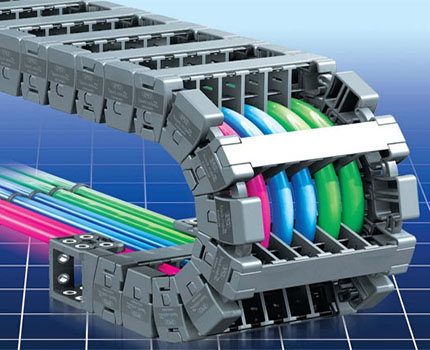

Гъвкавите кабелни канали могат да се произвеждат под формата на вериги — многосекционни конструкции, които се огъват в една равнина, по цялата дължина. Отделните елементи на трака се свързват помежду си с шарнирно съединение. Изработват се от алуминий, пластмаса, найлон, стомана и могат да се различават по височина, дължина и стъпка.

Траковете служат за предотвратяване на механични повреди на силови и сигнални кабели, както и за предпазването им от попадане в подвижни части на механизми. Те също така защитават от прах и мръсотия и служат за прокарване на кабели на необходимото разстояние.

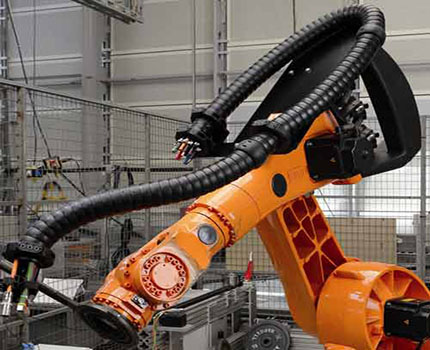

Кабелните канали се използват за автоматизирани механизми, CNC машини, както и за свързване на електротехнически устройства, монтирани на вратите на разпределителни табла.

Кабелните тракове могат да бъдат отворен и затворен тип. Затворените кабелни канали за електропроводка се използват, когато трябва да се осигури качествена защита от проникване на прах и чужди предмети в канала. Отворените енергийни вериги се монтират в случаите, когато трябва да се предпочете лекота и простота на монтажа.

Една от гъвкавите системи е кабелният канал с функция на триизмерно кръгово въртене. Такива канали се използват при създаването на роботи и роботизирани механизми. Конструкцията им се състои от отделни елементи, всеки от които, ако възникне необходимост, може да бъде добавен или премахнат.

Електропроводът, намиращ се вътре в такива гъвкави кабелни канали, може да бъде защитен с помощта на стяги. Самият електротехнически канал се предпазва от опъване с помощта на монтажни скоби.

Тръби за полагане на окабеляване

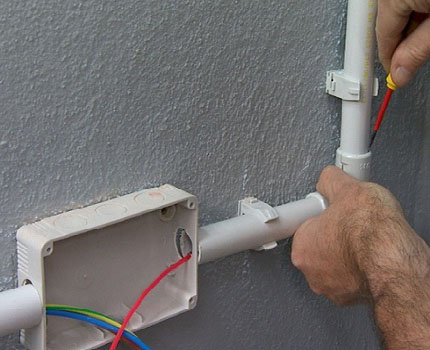

За прокарване на електропровод се използват както обикновени PVC тръби, така и изделия, създадени специално за електрически мрежи. При избора на твърда или гъвкава тръба се взема предвид къде ще бъде прокаран кабелът, условията на експлоатация, необходимостта от защита от ултравиолетови лъчи и естетическите предпочитания.

Гладки PVC тръби

PVC тръбите се използват за монтаж на отворен тип проводка вътре в помещения или на открито. Те защитават проводката от повреди, контакт с влага и се използват за повишаване на пожарната безопасност. С помощта на тръбите, използвани като кабелни канали за електропроводка, се решават най-сложните задачи по монтажа.

Гладките вътрешни стени позволяват извършването на протягане на провод през тръбата без използване на каквито и да е приспособления. Кабелният канал от тръба се допълва с обкови, които улесняват монтажа на електрическата мрежа.

Гофрирани и армирани тръби

Както и останалите кабелоносещи системи, електротехническите гофрирани тръби са предназначени за защита от запалване, влага и прах, както и от механични повреди на проводката.

Благодарение на гъвкавостта си лесно се монтират и не изискват използване на допълнителни аксесоари. Използват се за прокарване на скрит тип проводка за силови и слаботокови линии.

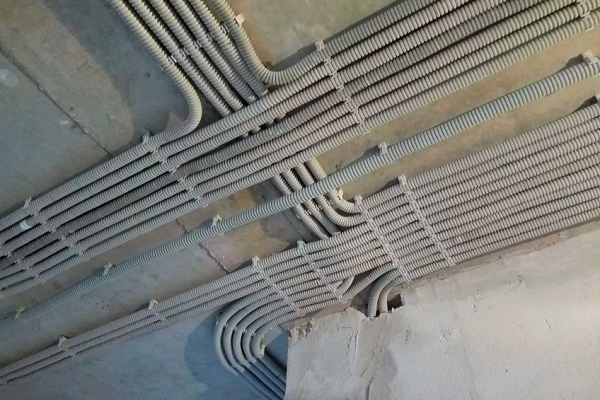

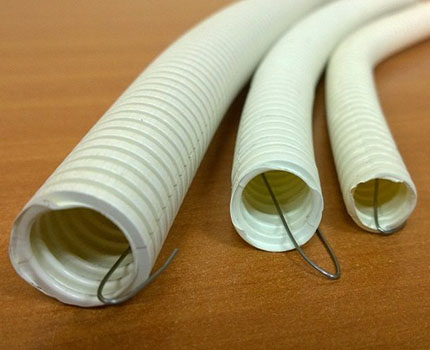

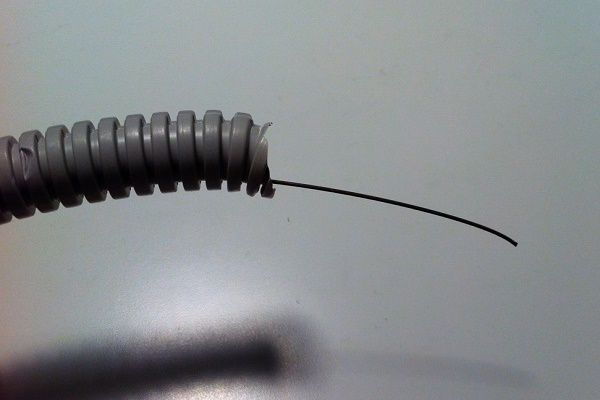

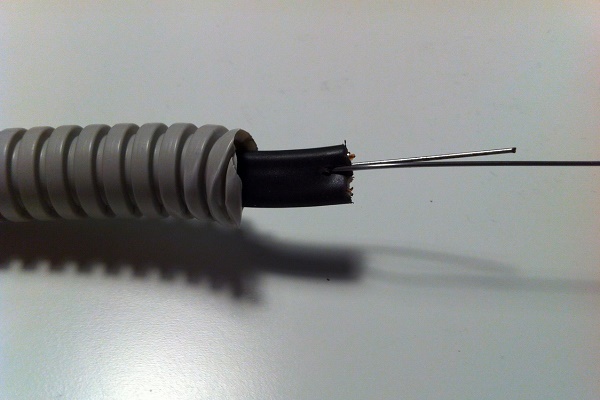

В наличност има тръби с метален сондаж и без него. Сондажът улеснява изтеглянето на жицата след завършване на монтажа на канала. Гладките вътрешни стени и гъвкавостта на тръбата позволяват с лекота да се извърши монтаж дори в най-сложните участъци.

Тръбата, армирана с PVC, се използва за полагане на електролинии и информационни кабели от скрит и открит тип. Може да се използва при изграждане на комуникации вътре в сградата и на открито. В сравнение с обикновената гофрирана тръба, армираната е по-здрава и осигурява по-добра защита от прах и влага.

Изработва се от армираща спирала от ударопонослив PVC и от свързващия, покриващ спиралата, пластичен PVC. Тъй като армираната тръба може да издържа на динамични натоварвания, тя често се използва в машиностроенето.

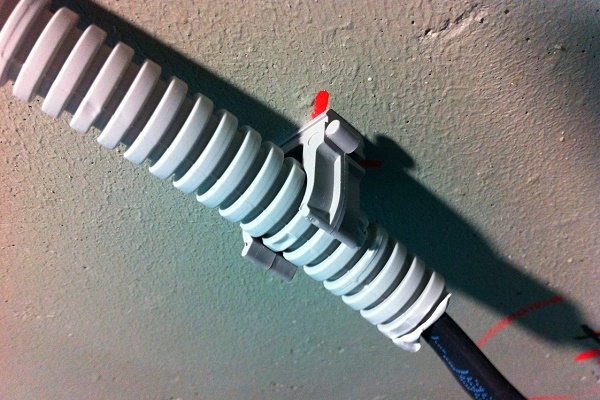

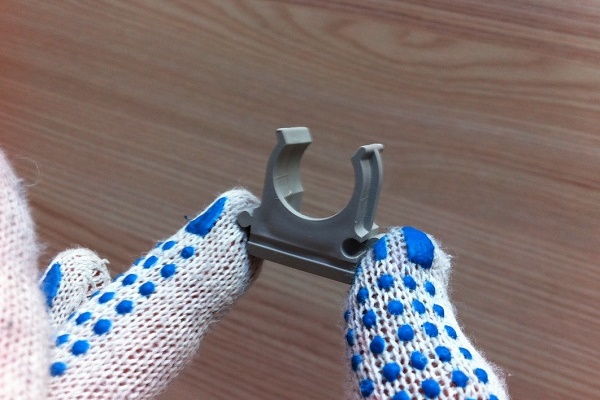

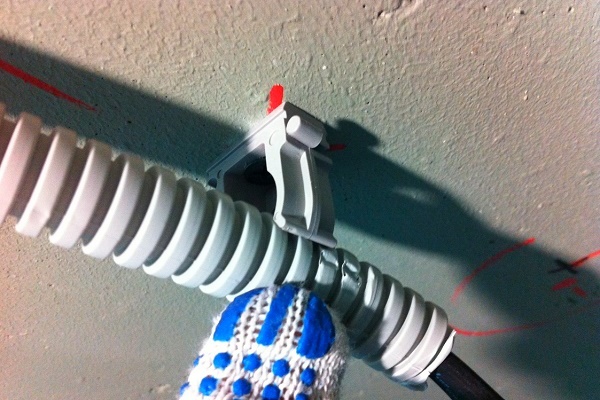

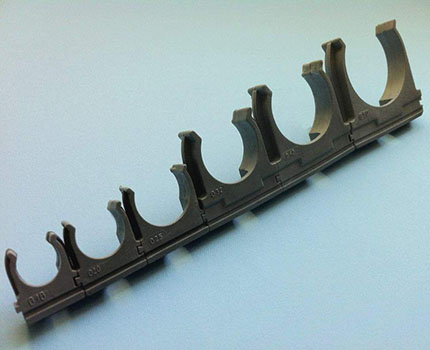

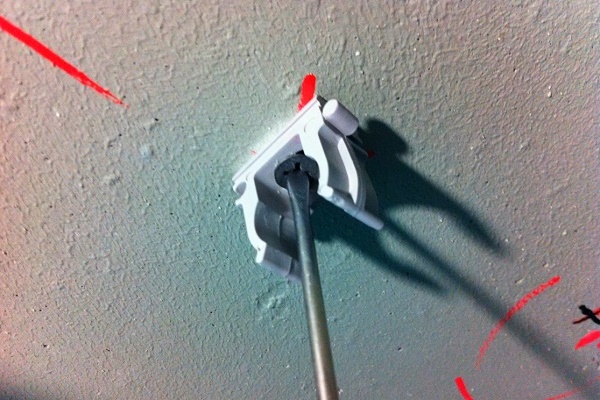

Монтажът на тръби се извършва с помощта на специални държачи, които са проектирани за различен диаметър. Няколко елемента могат да се свързват помежду си.

За бързо и удобно свързване на твърда гладка тръба и гъвкава армирана тръба от PVC се произвеждат различни муфи. Те могат да служат за праволинейно свързване, свързване в различни равнини и под различни ъгли. Благодарение на муфите може лесно да се присъединява една тръба към друга, към кутия, да се свързват помежду си тръби с различни диаметри.

Условията за използване на различните видове аксесоари могат да се различават: едни се прилагат във вътрешни помещения, защитени от проникване на влага, други могат да се монтират на открито, във влажни и прашни помещения, да имат защита от проникване на влага при временно потапяне във вода, силно въздействие на водна струя.

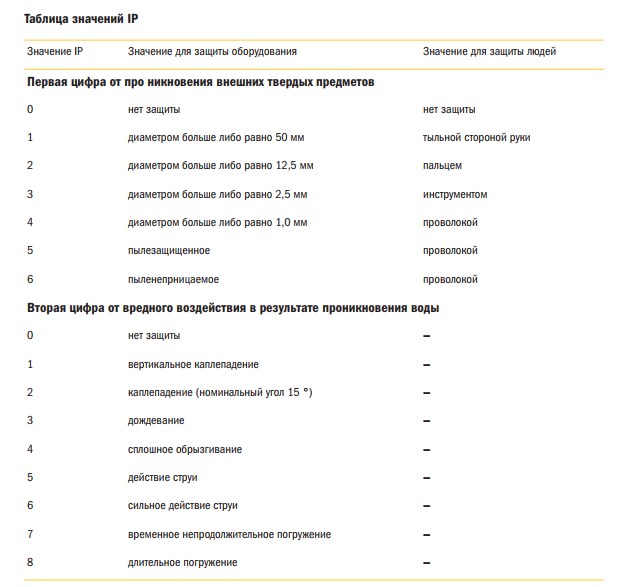

Изборът на тръби трябва да се осъществява в съответствие с маркировката. Тя показва, наред с другото, нивото на защита, което тръбите могат да осигурят на електрическите и телекомуникационните мрежи (+)

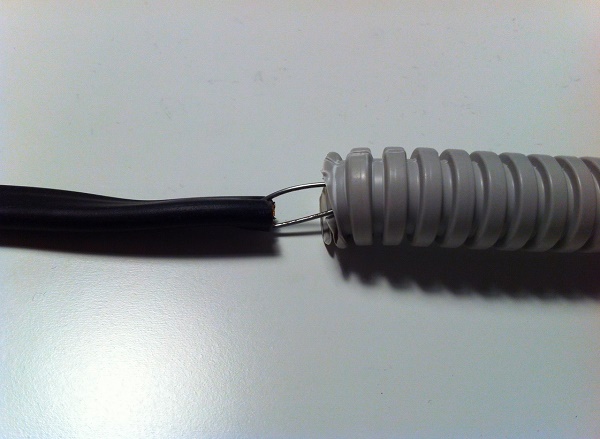

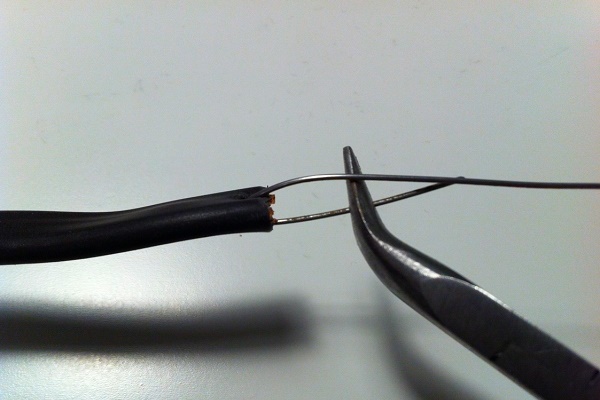

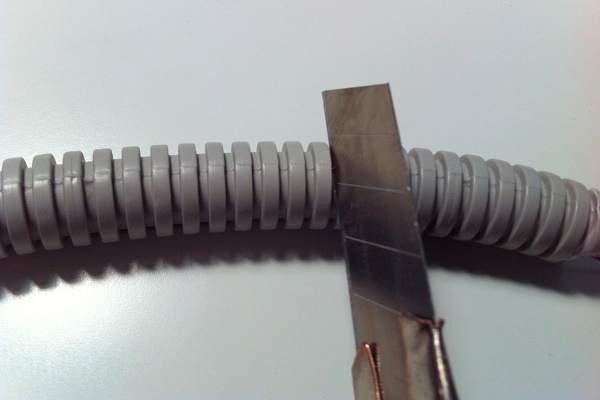

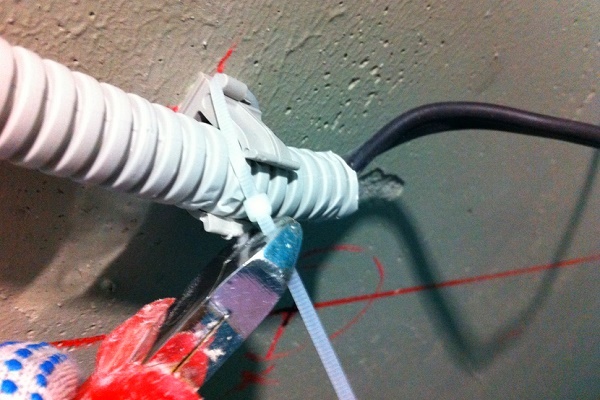

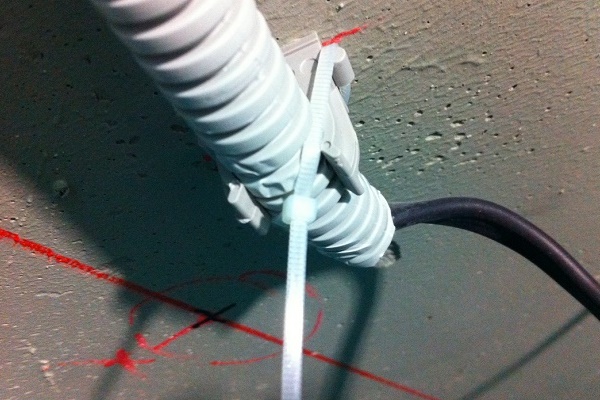

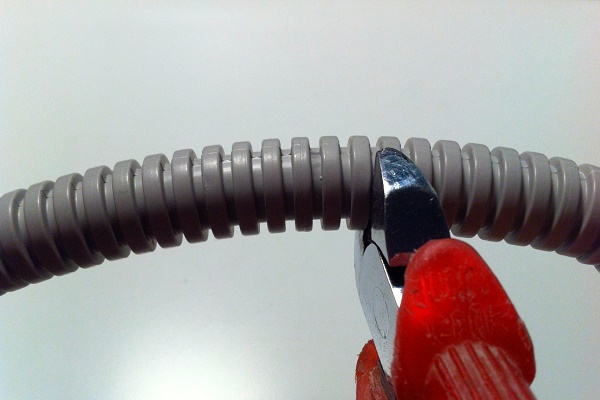

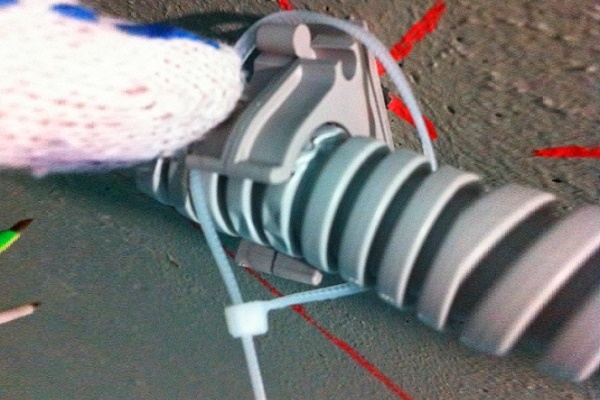

Процесът на инсталиране на електропроводката в гофрирана тръба, произведена целенасочено за защита на електролинии, се извършва по следния начин:

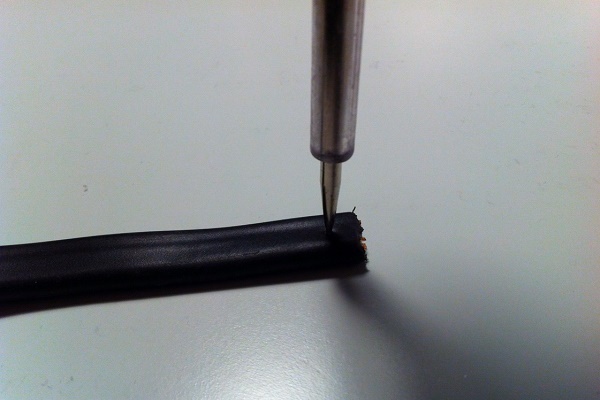

След завършване на изтеглянето на електрическия кабел през гофрираната тръба, се пристъпва към монтажа на проводниците:

Метален маркуч за защита на кабела

Метален нехерметичен ръкав се произвежда от стоманена поцинкована лента. Използва се за защита на проводници от прегъвания и механични повреди, предпазва от запалване. Служи за екран срещу електромагнитни смущения.

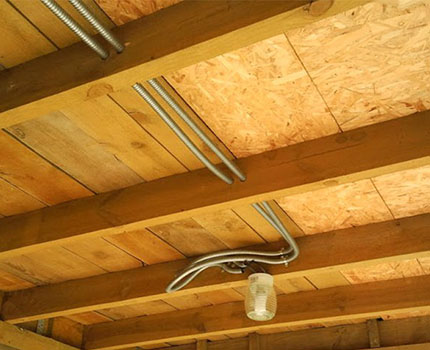

Металният ръкав се препоръчва за полагане на електропроводка върху леснозапалими повърхности, включително дървени. Максималната работна температура, при която може да се използва кабелният канал, е +100 °C.

В дървените къщи електропроводката трябва да се монтира само по открит начин или с пълно разполагане на проводника вътре в кабелния канал. Металният ръкав се закрепва към повърхността с помощта на скоби от поцинкована стомана.

Окачени лоткове за кабелни системи

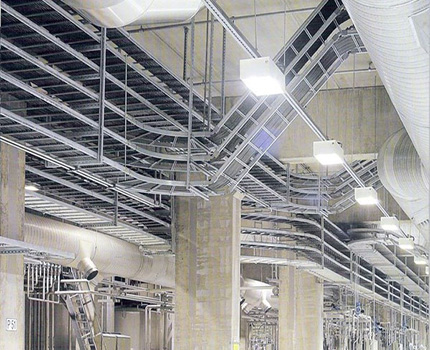

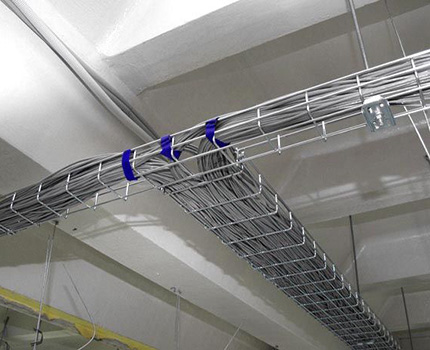

Металните кабелни скари могат да се използват за открито полагане на трасета по елементите на сградата — тавана, стените, пода. Тяхното монтиране улеснява достъпа до електрическата мрежа при нейното обслужване и модернизация.

Използват се в търговски, офисни и производствени помещения, в жилищни сгради и на открито. Съществуват и системи под формата на скари, изработени от пластмаса.

За монтажа на кабелоносещата система са предвидени различни видове конзоли. Изборът им зависи от вида на повърхността, към която се закрепва скарата (под, таван, стена).

Валцовани метални скари

За монтаж и защита на проводниците се произвеждат перфорирани и неперфорирани скари. Системите с отвори спомагат за по-добра вентилация и предотвратяват прегряването на проводниците.

Системата се състои от метални скари, съединителни и крепежни елементи, стенни и таванни конзоли, разделителни прегради. Гамата от типоразмери и аксесоари позволява да се полагат кабелни трасета с всякаква сложност.

При желание скарите се оборудват с капаци, които се фиксират с просто натискане и не изискват допълнителни фиксатори. Заключването на капака се задържа надеждно върху скарата дори при вертикален монтаж. Свързването на скарите помежду им се извършва с помощта на предвидените съединители тип „мъжко-женско“ или със съединителна плоча.

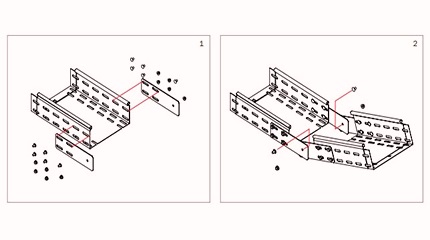

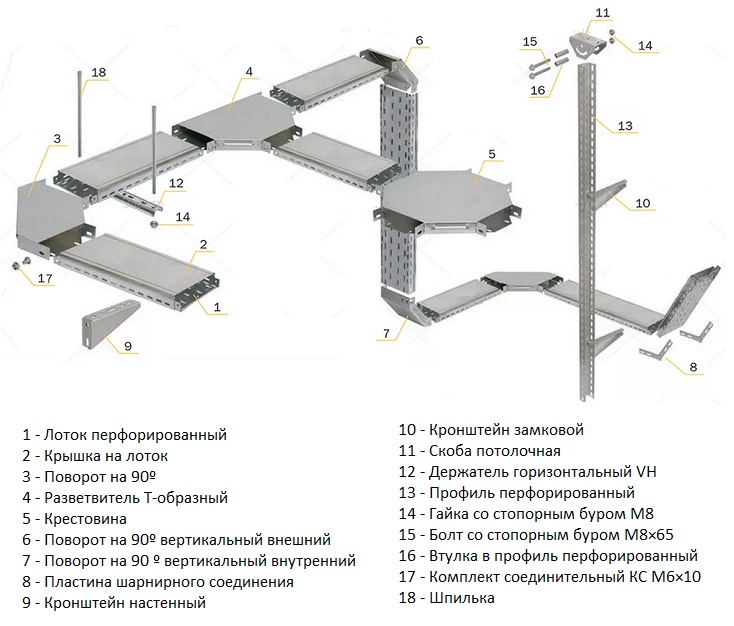

Специални шарнирни плочи се използват, за да се свържат два участъка от електротехническата скара под регулируем ъгъл.

Телени скари за производствени електрически линии

Материалът на производство, монтажът и принципът на използване на телените скари не се различават съществено от металните скари. Основната разлика между тях е, че телените конструкции се сглобяват с минимален брой аксесоари и осигуряват по-добра вентилация на кабелното трасе.

Простата конструкция се монтира безвинтово, с помощта на отвертка, и осигурява по-лесен достъп до информационните кабели и окабеляването по време на експлоатация.

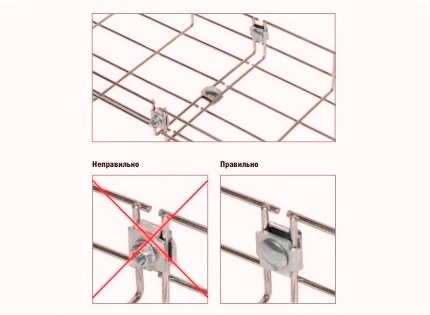

За монтажа на скарите се използва специален съединителен комплект. Той позволява по-надеждно да се закрепят елементите на кабелоносещата система помежду им. В комплектацията на телените окачени системи може да влиза капак, който надеждно задържа окабеляването вътре в кабелния канал дори при вертикално разположение на трасето.

При монтажа е важно да се спазва правилото: шапката на съединителя трябва да се намира от вътрешната страна на лотъка, за да не се повреди кабелът по време на изтеглянето.

Проводниците се полагат в канала и се закрепват със скоби. Конструкциите на телените канали могат да бъдат доста вместителни. Тази характеристика е особено актуална при монтажа на електрическата мрежа в промишлени сгради и складови помещения.

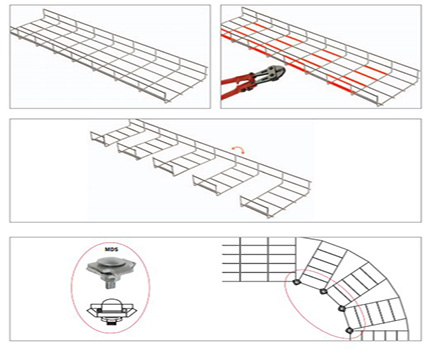

За да се извърши плавен завой на 90°, е необходимо с ножици за метал да се изрежат четири сектора през един. Останалите сектори се съединяват помежду си чрез съединителния комплект.

Изводи и полезно видео по темата

Видео #1. Какви видове кабелни канали има:

Видео #2. Монтаж на первазен кабелен канал за електропроводка:

Видео #3. Използване на гофрирана тръба за защита на окабеляването:

При открито окабеляване, при което потенциалният източник на запалване остава нелокализиран, основният критерий при избора сред множеството видове кабелни канали за електропроводка трябва да бъде безопасността.

Ето защо е необходимо внимателно да се проучат техническите характеристики и условията на експлоатация на изделията. Още по-добре е да се посъветвате със специалист електротехник.

Моля, пишете коментарите си в разположения по-долу блок. Разкажете как самостоятелно сте прокарвали окабеляването с помощта на кабелни канали. Може би разполагате с ценни сведения, които си струва да споделите с посетителите на сайта?
