Монтаж на електроинсталация със собствени ръце: как компетентно да извършите електромонтажни работи

Сблъскването със смяна на ключ или свързване на контакт в бита се случва доста често, затова всеки трябва да притежава поне минимални умения за обслужване на домашната електросистема.

Ще се постараем да разберем как да извършим монтаж на електропроводка със собствени ръце, като се ориентираме по нормите на ПУЕ и спазваме техниката на безопасност. Също така в тази статия ще разгледаме особеностите при съставянето на проекта, правилата за въвеждане на електричество в къщата и тънкостите на надеждното свързване на проводниците.

Какво е необходимо за изграждане на домашна ел. проводка?

На първо място трябва да се запознаете със структурата на електрическата мрежа. Тя се състои от ел. точки, свързани помежду си и със силовата линия чрез различни видове кабели и проводници, защитни устройства и автоматични прекъсвачи, заземяващ контур.

Не трябва да се бъркат проводници и кабели. Първите са проводници за вътрешно разпределение, които могат да бъдат едножилни и многожилни, а вторите се състоят от няколко проводника, обединени от обща защитна обвивка.

При самостоятелно изграждане на електрическа проводка е необходим огромен запас от знания и умения: от изчисления на сечението на проводника до умения за усукване на проводници и инсталиране на монтажни кутии

Кабелите могат да се монтират в земята, под вода, в бетонни конструкции; те се използват и за изграждане на домашна електрическа мрежа, ако е необходимо свързване на мощни уреди или особена защита.

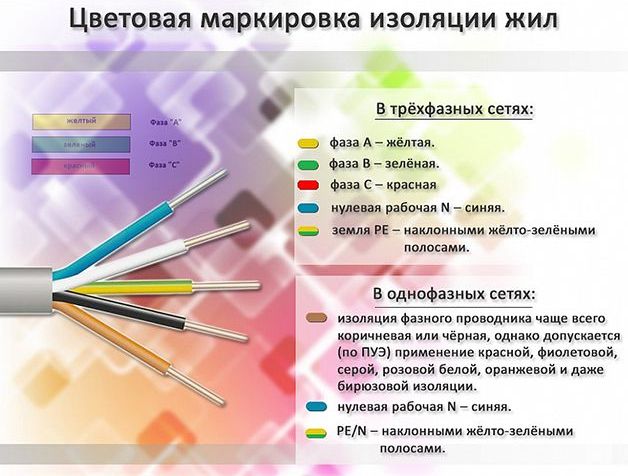

Цветовата маркировка на проводниците не е случайна, тя е определена от нормите на ПУЕ. Не всички следват препоръките за правилно свързване, но в резултат това значително улеснява впоследствие ремонтните работи

Жилите на проводниците са изградени от метали, които провеждат добре електрическия ток: мед и алуминий.

Медта се смята за по-ценен материал поради редица причини:

• има по-голяма плътност на тока;
• отличава се с износоустойчивост и издръжливост на счупване;
• притежава по-малко съпротивление при окисление;
• не се свива като алуминия, поради което не образува празнини в съединенията.

За вътрешна стационарна инсталация се препоръчва използването на едножилни медни проводници, които са по-здрави и надеждни от многожилните аналози.

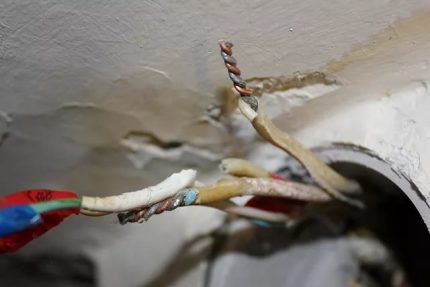

Усукването на меден проводник с алуминиев е непростима грешка. Тези материали имат различни характеристики, поради което контактът между тях никога няма да бъде здрав и безопасен. Ако възникне необходимост, трябва да се използват преходници – стоманени клеми.

Видове кабели и проводници за електромонтажни работи:

• ВВГ (от 1,5 mm² до 10 mm²) и неговият аналог NYM – и двата са многофункционални;
• ПВС – за свързване на осветителни тела;
• ПВ1 – за електротабла;
• ПВ3(6 mm²) – за монтаж на СУП.

Разновидностите на ВВГ също могат да бъдат полезни: ВВГ-П (плосък), ВВГнг(А), ВВГнг(А)-LS и др.

Освен избора на проводници или кабели е важно да разбирате системите за заземяване, които гарантират безопасното използване на електроуредите. В частна къща задължителен е монтажът на заземителен контур, а в градските апартаменти обикновено се заземяват ваната и домакинските уреди.

Съществуват няколко строги правила: например, не можете да свързвате заземителни проводници към метални комуникации или да извършвате самостоятелни работи в електротаблото.

Монтажа на УЗО и автоматични прекъсвачи, както и всякакви монтажни работи в електрическото табло е по-добре да се поверят на квалифицирани електротехници, които имат разрешителни. Те ще могат правилно да определят натоварването и да изберат автоматичен прекъсвач.

Препоръки за съставяне на схема на проводката

Съставянето на проект за вътрешноквартирно или вътрешнодомно окабеляване е отговорна и сложна задача, която изисква квалификация. Съществуват множество принципи и норми за монтаж на проводници, ключове и контакти.

Ето само някои от тях:

• окабеляването е по-добре да се раздели на групи – контактни, осветление и т.н., като се отделят отделни линии за мощна електротехника;
• в чертежа е необходимо да се посочат точките на захранване и местата за инсталиране на мощни консуматори на енергия (фурна, климатик, пералня);
• място на разположение на контактите – от 0,3 м до 1 м от пода;
• оптимална височина за монтаж на ключовете – 0,8-1 м от пода;
• по-добре повече контакти – няма да са необходими удължители;
• отделен проект – за слаботокова система (за защита от смущения проводниците се прокарват отделно от силовите линии, с отстояние не по-малко от 0,5 м);
• ключовете за санитарния възел се извеждат в коридора и др.

Много е важно правилно да се положи и самото окабеляване – вътрешно или външно (отворен/затворен тип). Препоръчваме ви да се запознаете с правилата за проектиране на електроинсталация в частна къща.

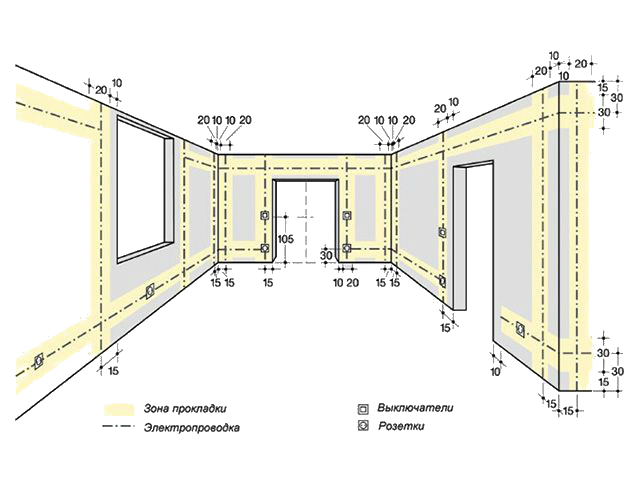

Схема за монтаж на електропроводка: проводниците не трябва да пресичат различни инженерни системи, а да се полагат само хоризонтално и вертикално. Най-безопасното място за полагане на линиите е под тавана, откъдето се спускат вертикално надолу към контактите и ключовете.

Схемата на окабеляването трябва да се съхранява, тя непременно ще е полезна при провеждане на ремонтни дейности.

Ако възникнат съмнения в собствения опит или умения, по-добре е да се обърнете към специалисти – квалифицирани електротехници. Те познават множество малки, но важни нюанси, които обикновеният потребител не може да вземе предвид поради своята неопитност.

Опитен проектант ще състави грамотно схема на окабеляването, ще вземе предвид нормативите и изискванията на ПУЕ, ще направи изчисления, ще избере оборудване с подходящ номинал и в крайна сметка ще поеме цялата отговорност. При самостоятелно проектиране и монтаж за грешките ще трябва да отговаря собственикът на жилището.

Важна ли е мощността на енергопотреблението?

Освен проектирането трябва да се вземе предвид и такъв момент като консумираната мощност в дома.

В многоетажна сграда от апартаментен тип те обикновено са стандартизирани, но в отделна къща преди одобряване на документи ще трябва да се знае каква точно отделена мощност да се поиска от доставчика на електроенергия.

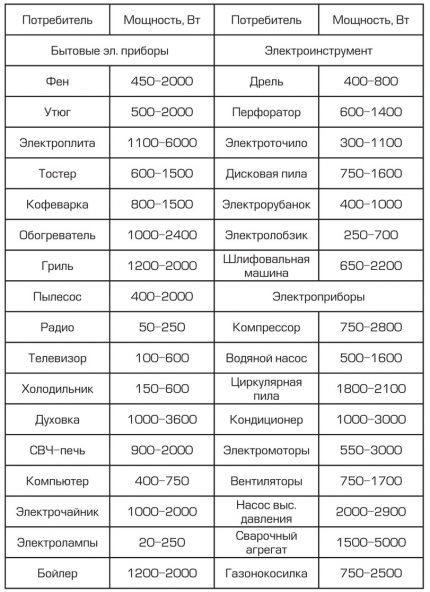

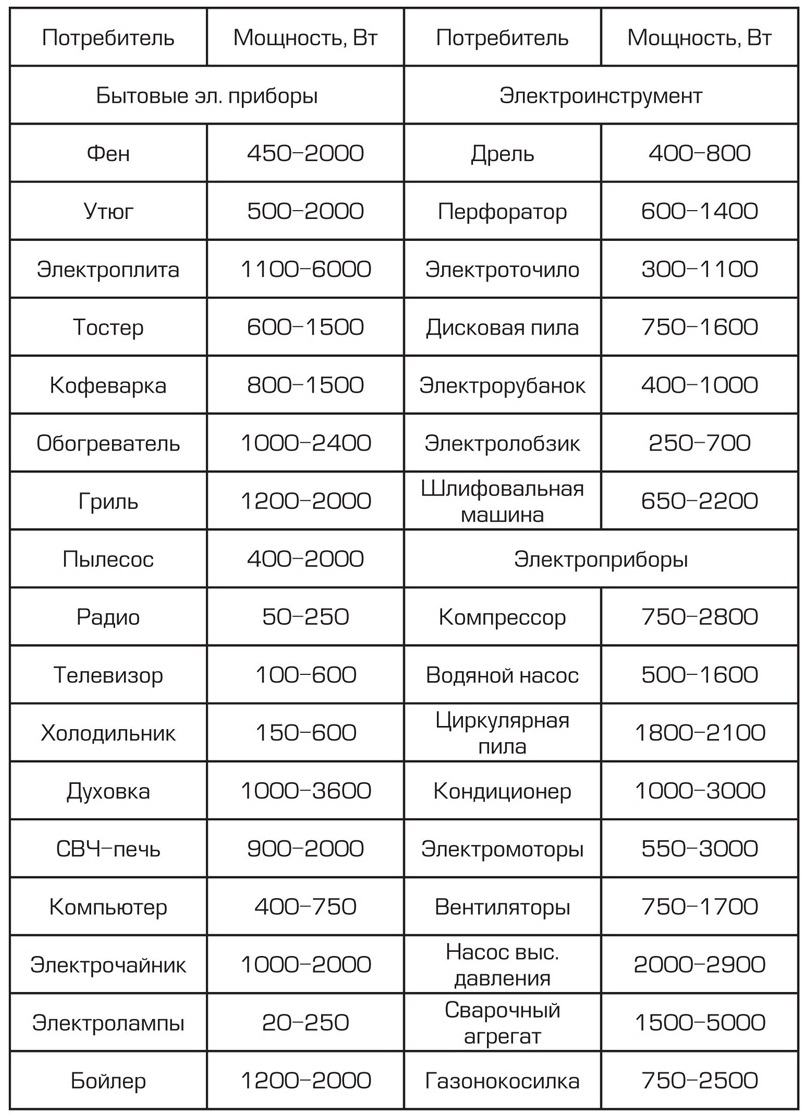

С определянето на общата консумирана мощност ще помогне тази таблица. В нея са посочени осреднени показатели за различни битови електроуреди и електроинструменти, по-точни данни могат да се намерят в техническите паспорти на оборудването.

Грешно е да се предполага, че общата консумирана мощност е сбор от отделните мощности. Едновременното включване на всички уреди в мрежата всъщност не се случва, затова при изчисленията трябва да се използва такава величина като коефициент на едновременност.

За контактите той е максимум 0,2, тоест по едно и също време обикновено се използват не повече от 20% от захранващите точки.

Правила за въвеждане на електричество в къщата

За частни домакинства е важен такъв въпрос като въвеждане на електроенергия в дома. Обикновено то се осъществява с помощта на самонесещ проводник СИП.

Ако опората на ЛЕП се намира на по-малко от 25 м от къщата, няма да са необходими допълнителни стълбове за поддръжка.

Проводникът обикновено се изтегля до електрическото табло с разположените в него УЗО, автомати и свързване към контура на заземяване. Преходът към домашен кабел (например ВВГнг) обикновено става в друго табло – с измервателни устройства.

Изисквания към въвеждането:

• при дължина на проводника над 25 м са необходими допълнителни опори (на близкия до къщата стълб може да се монтира табло, а до него в земята да се зарови заземителен контур);
• височина на опънатия между опорите проводник – не по-малко от 2 м над земята;
• ако кабелът пресича строителни конструкции, той се монтира в защитна тръба;
• минималното разстояние от земята за точката на свързване на сградата – 2,75 м;

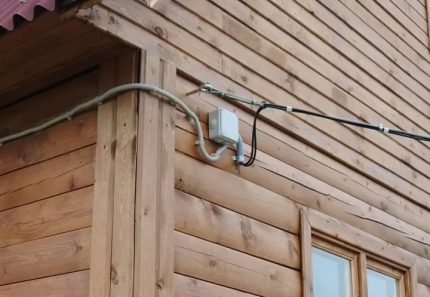

• ако кабелът от ЩУЭ до къщата се планира да се тегли под земята, то той трябва да се постави в защитна обвивка, а след това в изкоп с дълбочина не по-малко от 0,7 м.

Разбира се, че при избора на подземно полагане входът директно в сградата трябва да се предвиди още в процеса на строителството.

Правила за свързване на проводниците

Практически момент – свързването на проводниците. То се осъществява или посредством разпределителни/монтажни кутии, или директно, с помощта на клеми или усукване.

Схема на разположение на разпределителни кутии в местата на пресичане на хоризонтално и вертикално положени проводници. Предназначение на РК – обединяване на консуматорите в групи или отделни линии. Това позволява по-икономично изразходване на кабела и опростява процеса на монтаж

Да се крият разпределителни кутии под мазилка или тапети е рисковано – за ремонт ще се наложи да се премахне облицовката. Във връзка с това някои електротехници реализират друг начин за свързване на проводници – с монтажни кутии за контакти и ключове.

Предимството на този начин се състои в свободния достъп до местата на свързване, минус – в увеличения разход на кабели.

За свързване на проводници в линията за контакти се прилага термосвиваема тръба, за монтаж на осветителната мрежа – клеми Wago с пружинен механизъм.

Освен това, мнозина използват клемни блокове, пресоване и традиционно спояване.

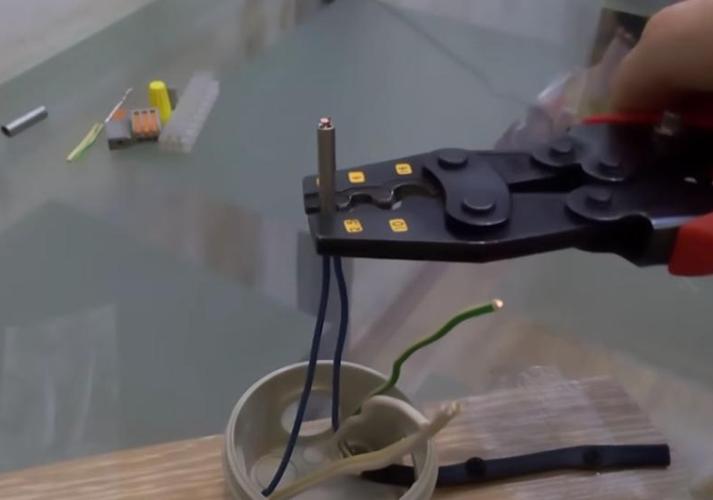

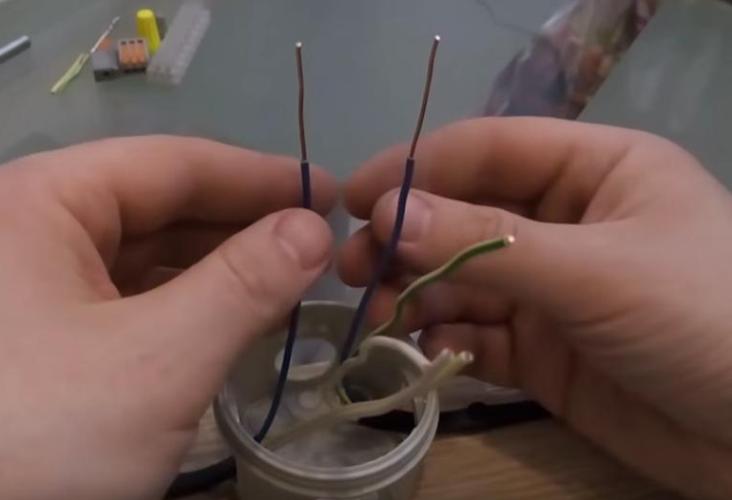

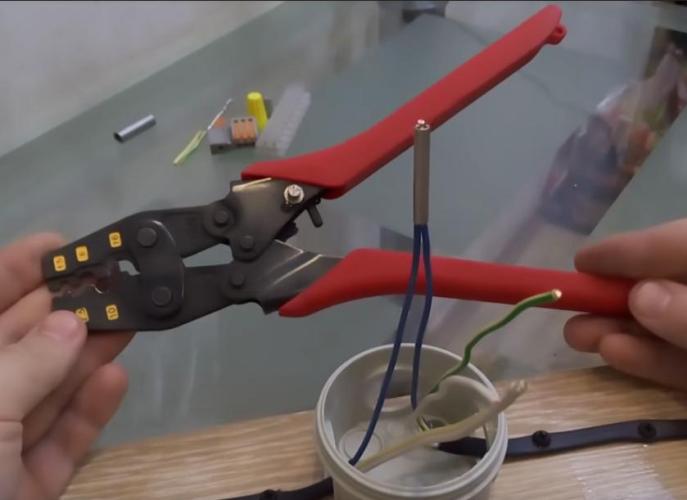

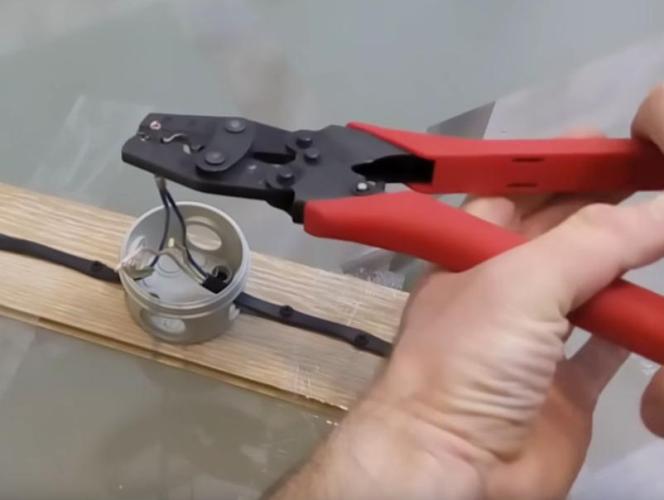

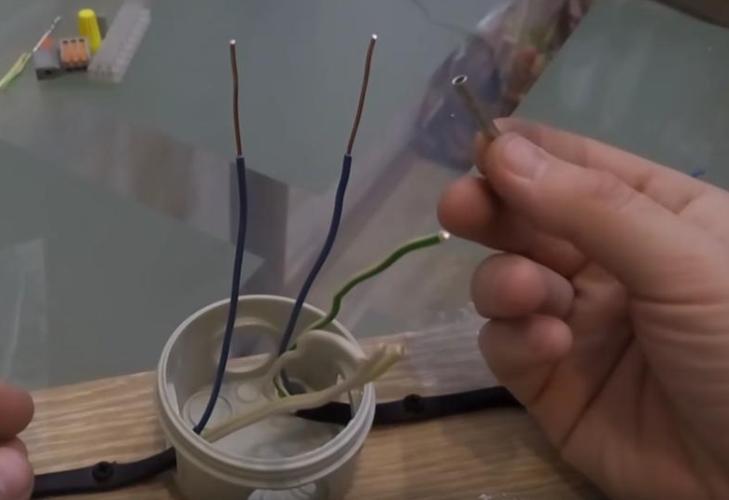

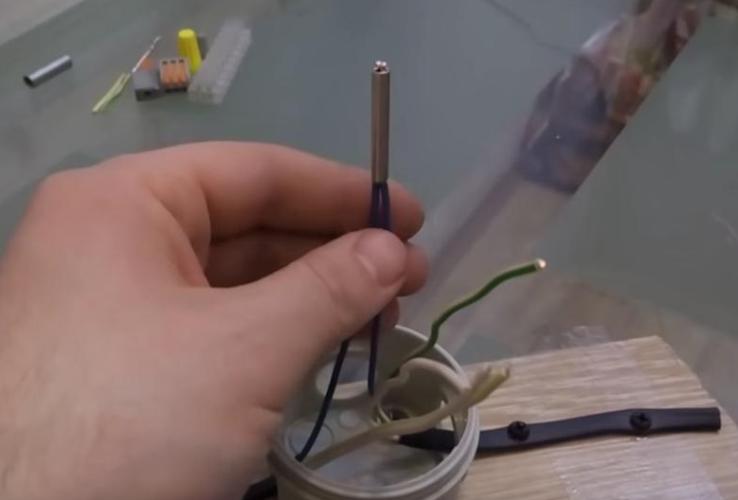

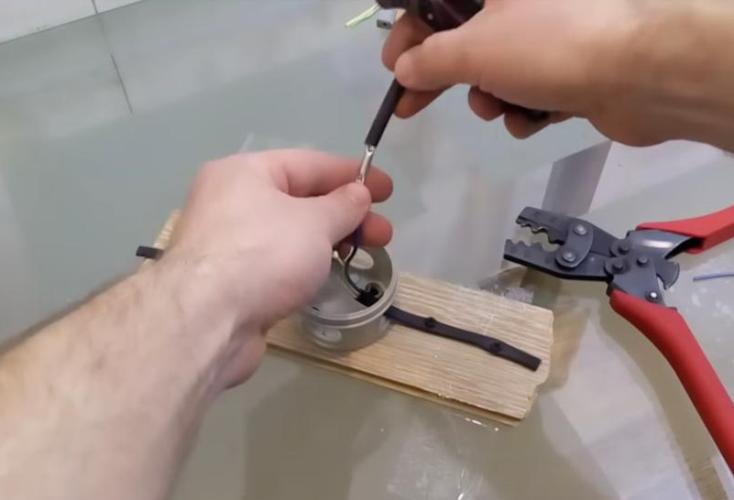

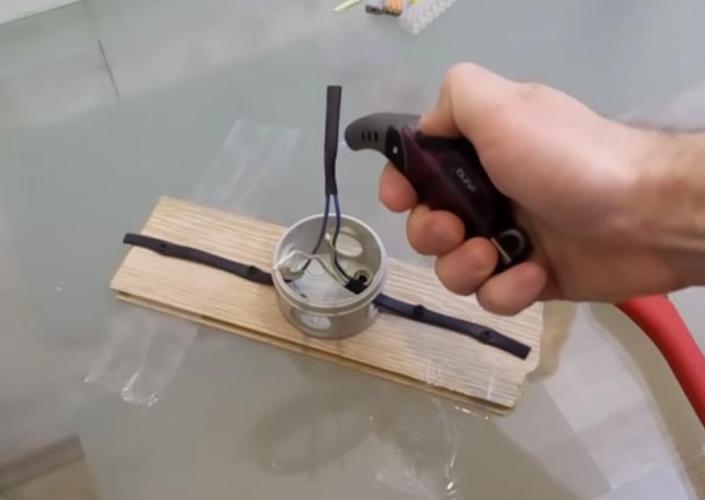

Нека разгледаме реда на пресоване с втулки:

Това е един от най-простите и ефективни начини за самостоятелен монтаж на проводници, за осъществяването на който са необходими пресклещи, втулки по размер, горелка и термосвиваем материал.

Подробен анализ на начините за свързване на проводници разгледахме тук.

Инструкция за монтаж на електропроводка

Нека разгледаме един от вариантите, при който голяма част от електромонтажните работи могат да се извършат със собствени ръце. По най-сложните въпроси ще се наложи да се обърнете към специалисти, но да изтребите канали за окабеляване или да свържете контакти с ключове можете и сами.

Етап #1 – разчертаване на електроразводката

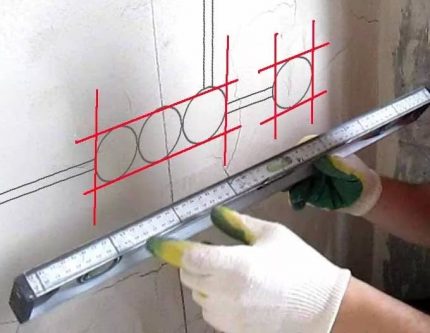

Проектът вече е съставен, сега с помощта на стълба, нивелир (лазерен или балонен), строителна ролетка, маркер правим маркиране – чертаем направо върху мазилката/бетонната плоча хоризонтални и вертикални линии там, където ще бъдат положени електромагистралите.

Освен правите линии на разположение на проводниците отбелязваме местата за монтаж на разпределителни кутии, контакти и ключове – просто очертаваме с маркер окръжности по конкретните размери на устройствата. От точността на маркирането зависи качеството на изтребването.

Трябва да се започне с избиване на хоризонтално ниво, което наричат „ниво на чистия под“ – тоест под с финално подово покритие. Именно от него се измерва разстоянието до контактите и ключовете.

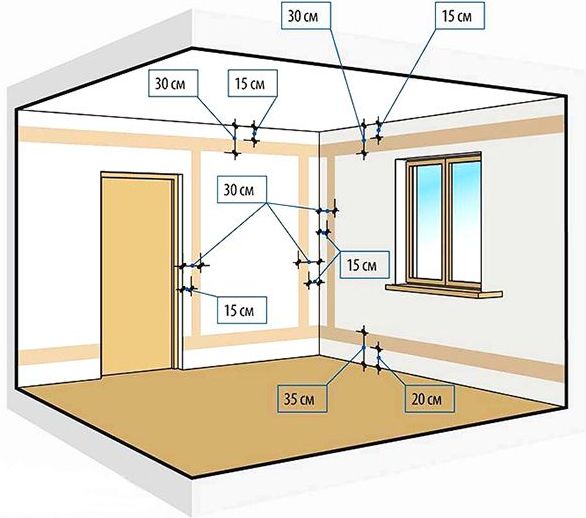

Силовата магистрала се полага на около 0,3 м от тавана, на половин метър по-ниско може да се разположи слаботоковата линия. В близост до касите не се препоръчва планиране на полагане.

Към момента на започване на маркирането трябва напълно да приключите с полагането на замазката и „мократа“ мазилка. Препоръчително е да се вземат предвид специалните условия за извършване на по-нататъшни монтажни работи: температура на въздуха – от +10°C нагоре, влажност – максимум 70 %

Задължително отбелязваме местата за инсталиране на мощни електроуреди (за предпочитане с основните характеристики), ширината на изтребванията, оборудваме местата за преминаване през строителни конструкции.

Към края на маркировъчните действия стените, подовете и таваните в стаите трябва да се превърнат в своеобразни чертежи с ярки и ясни обозначения.

Етап #2 – жлебене на стени

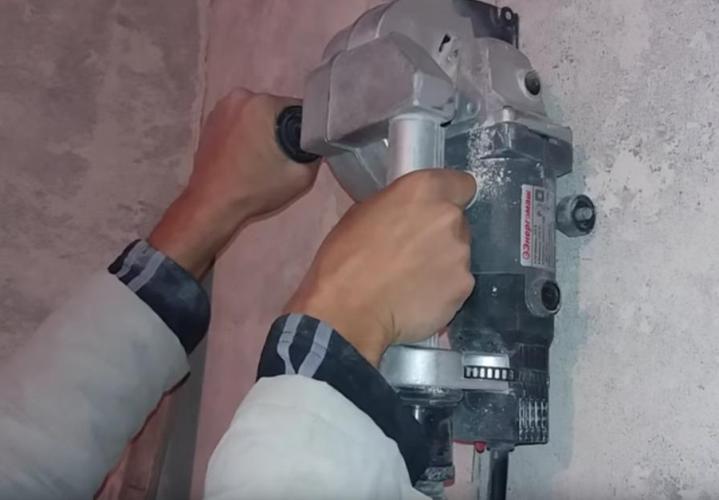

Половината от успеха на равномерното изтребване е правилно подбраният инструмент:

• штроборез, оборудван с прахосмукачка;
• перфоратор (желателно е енергията на удара да бъде не по-малко от 15 J), свредла, коронки, бургии от същия производител;
• ъглошлайф, дискове за бетон;
• длето;
• чук.

Ръчните инструменти ще са от полза на труднодостъпни участъци и там, където е необходима бижутерска точност.

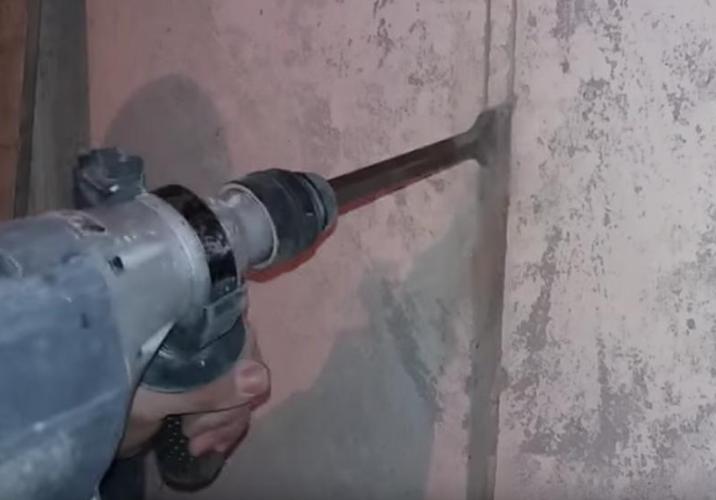

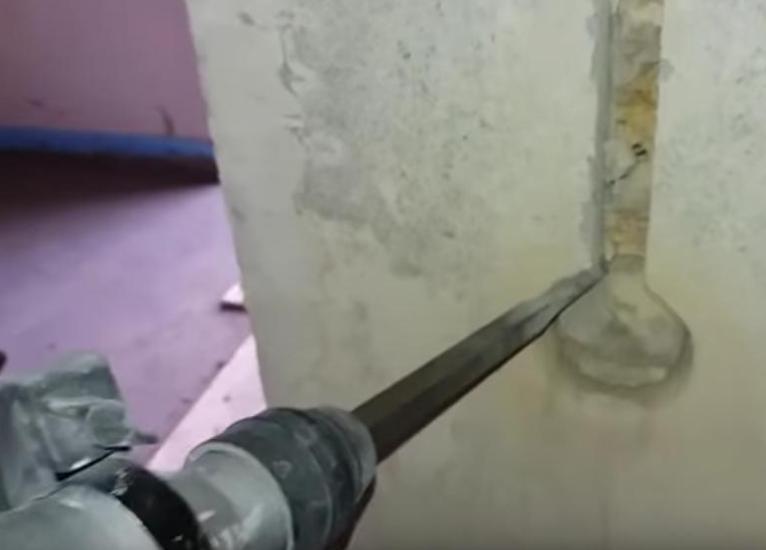

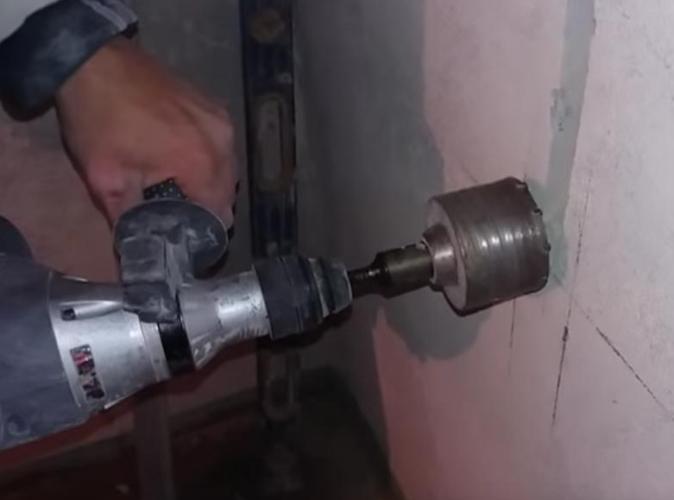

След това, следвайки маркирането, извършваме изтребване:

Без да прибирате инструмента далеч, проверявате дали каналите съответстват на дебелината на кабела, а изрязаните подрозетници – на размерите на монтажните устройства.

Ако всичко е наред, с четки и пискюли почиствате всички вдлъбнатини и ниши, премахвате отпадъците, бършете праха и грундирате работната повърхност със състав за дълбоко проникване.

Етап #3 – монтажни работи

За монтажа на електрическото окабеляване ще ви трябват малко повече инструменти: стрипер, клещи, резачки, специален нож за разрязване на кабели, отвертки с диелектрични дръжки, пресови клещи за оконцоване на проводници, индикаторна отвертка, поялен фен, тестер, шуруповерт, шпакла и съд за гипс.

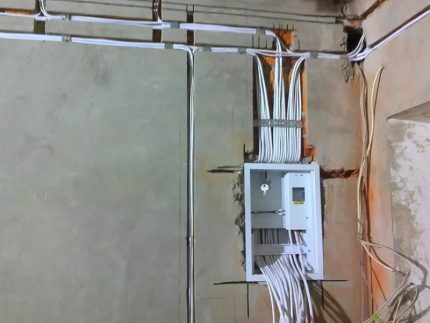

Първо закрепвате на стената електрическото табло, към което ще водят всички линии. Ако апартаментът е в многофамилна сграда и таблото се намира на площадката, пропускате този етап.

След това последователно, започвайки от най-близките до таблото, прокарвате магистралите. При изчисляване на дължината на проводниците не забравяйте да вземете предвид изходите от монтажните и разпределителните кутии от по 0,2 м.

Част от проводниците поставяте в защитни гофрирани тръби, ако това е посочено в проекта. Стремете се да не усуквате проводниците, за да не провокирате вътрешно напрежение.

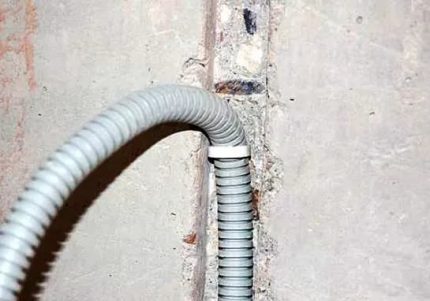

Кабелите, поставени в каналите, е необходимо да фиксирате приблизително на разстояние 0,15-0,20 м от разпределителните кутии. За целта се използват скоби и хомути с дюбели.

Впоследствие закрепвате с алабастров разтвор (гипс), но не по цялата дължина, а точково. Интервалът на монтажните закрепвания е 0,5 м, но на завоите и ъглите – по 0,1 м от извивката.

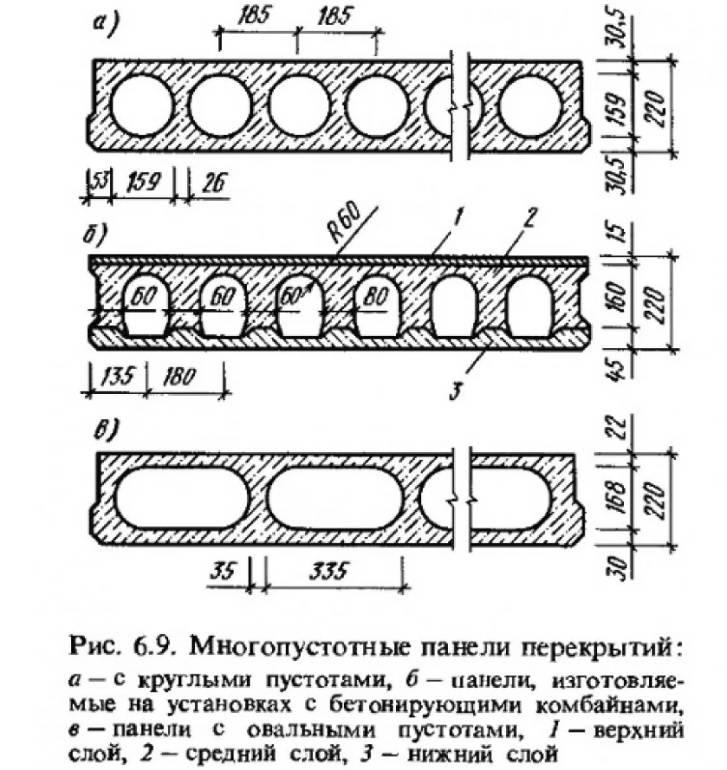

За прокарване на кабела по тавана задължително се използва гофрирана тръба, като се закрепва на специални клипсове (като се вземе предвид последващия монтаж на окачена конструкция).

Етап #4 – инсталиране на монтажни кутии

Основните принципи можете да разберете на примера за монтаж на единична монтажна кутия, която се извършва в следната последователност:

• премахвате с нож съединителните «уши»;
• проверявате съответствието на размерите;
• поставяте гофрираната тръба с проводника в предназначения отвор на кутията (изрязва се по перфорацията);
• отрязвате излишната гофрирана тръба, като оставите малък край (1 см);
• фиксирате кутията с гипс: намокряте вдлъбнатината с вода, бързо нанасяте гипс, поставяте кутията и за известно време я задържате с равен прав предмет (например, нивелир);
• премахвате гипса, попаднал вътре в кутията, с влажен пръст.

Когато се монтират от 2 до 5 монтажни кутии, за здравина и равномерно разпределение се използва твърда рамка, например алуминиев ъгъл.

Етап #5 – свързване на контакти

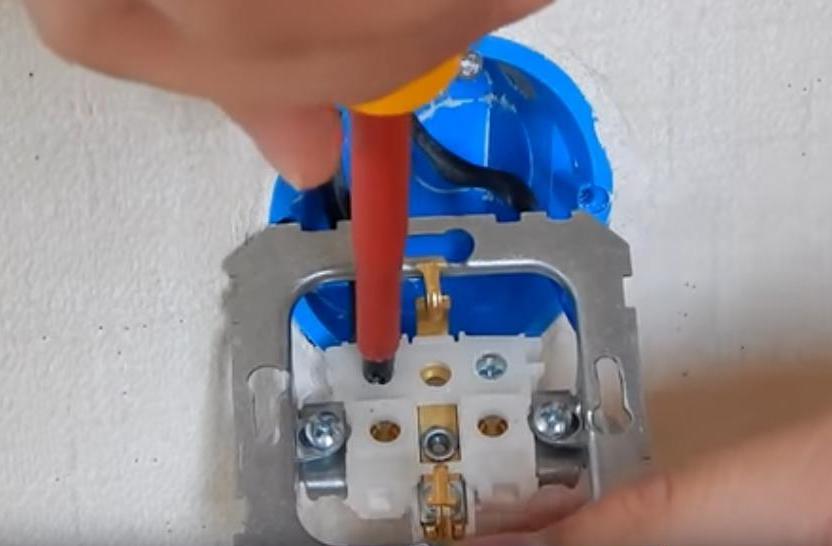

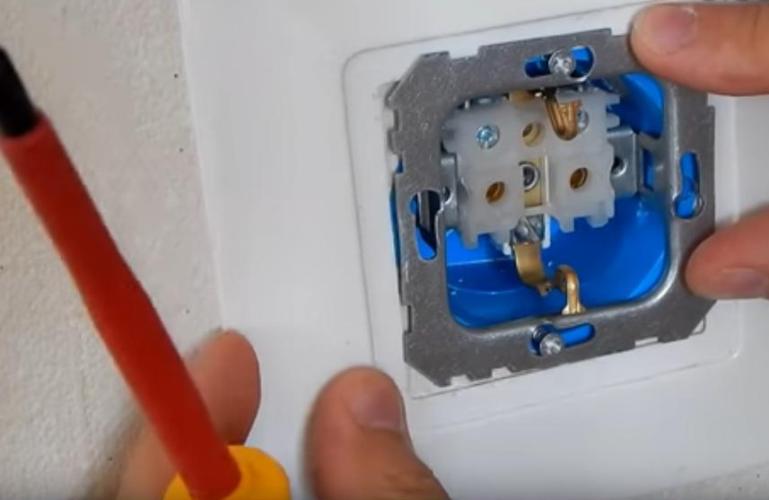

След монтажа на проводниците и кутиите последователно свързваме контактите. Работите с ключове се извършват по време на инсталирането на осветителната система.

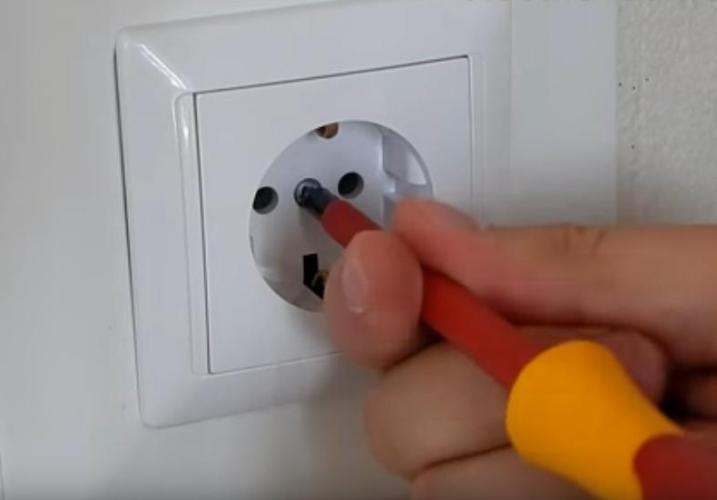

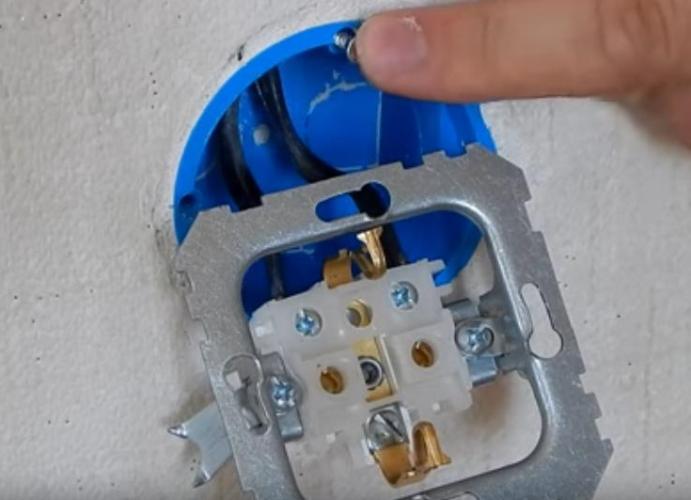

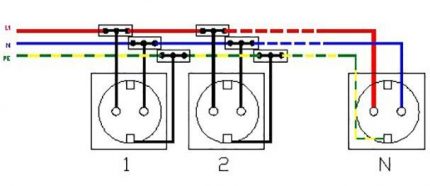

Пример за свързване на единичен контакт без заземяване:

Какво да направим, ако контактите са 2 или повече? Свързването извършваме строго по следната схема:

Към блока се тегли кабел, който се разделя на няколко отклонения. Проводниците към всеки контакт (1, 2, N) се свързват паралелно – при такава схема повредата на едно устройство няма да се отрази на работата на останалите.

Шлейфовото свързване – от един контакт към друг – се препоръчва да се изключи поради нерационалност.

Имаме подробни инструкции за свързване на контакти по различни начини. Те са разгледани в следните статии:

• Последователно и паралелно свързване на контакти: с шлейф и звезда
• Как да свържете двоен контакт: инсталиране на двоен контакт в един подконтактен монтажен отвор
• Контакт с ключ в един корпус: как да свържете контакт с ключ

Етап #6 – монтаж на осветителна система

Проводниците за осветителната система се монтират преди или по време на инсталирането на окачени тавани.

Необходимо е да се направи следното:

• да се свържат към силовата линия едноклавишни, двуклавишни, триклавишни ключове (в зависимост от предназначението и функциите);
• ако е необходимо, да се монтират и проходни ключове;
• да се поставят осветителни тела (точкови, бра, полилеи и др.) и да се свържат към ключовете.

За монтажа на ключа препоръчваме да използвате принципната схема, която често се намира на задната стена, и да използвате общоприетите цветови обозначения на проводниците.

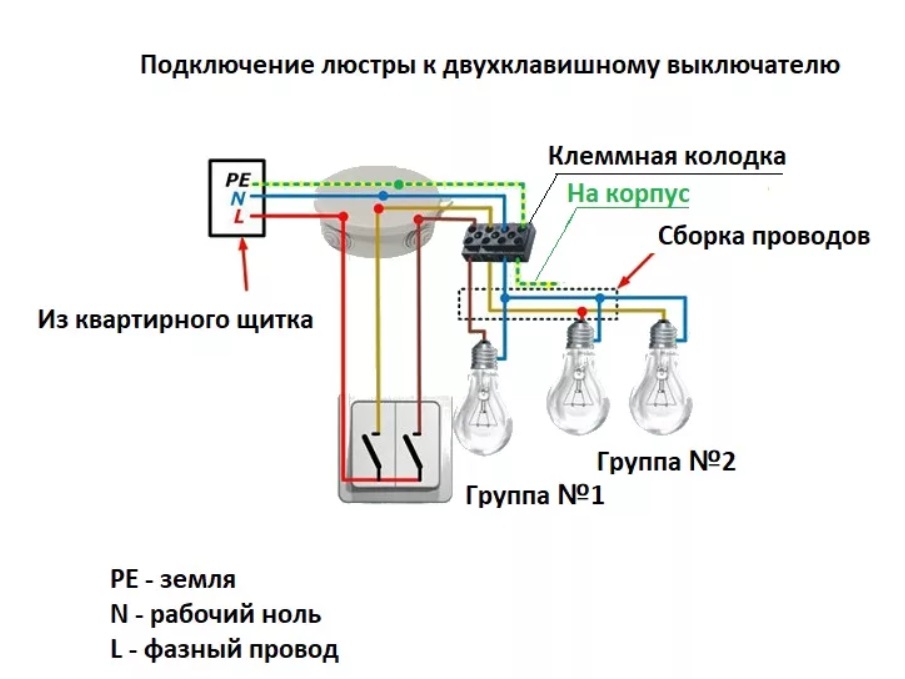

Една от най-популярните схеми на свързване – за двуклавишен ключ. Устройството управлява полилей чрез разделяне на осветлението на 2 групи: 1 крушка + 2 крушки

Принципната разлика на двуклавишния ключ е, че той има 3 контакта за свързване, от които един е общ, а другите два са отделни. Тоест при свързване двужилен проводник няма да стане, само трижилен. При това към общия контакт се присъединява фазата.

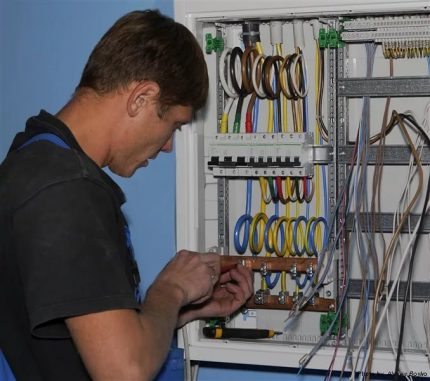

Етап #7 – изграждане на електротабло

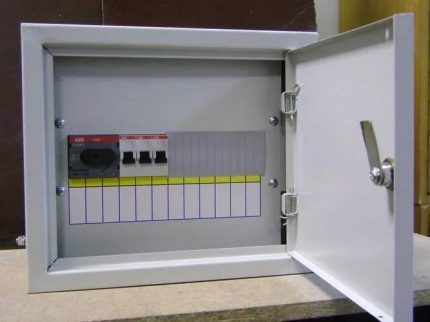

За сглобяването на ел. табло е по-добре да наемете специалист, защото това е сложна работа, изискваща опит и знания. В металния корпус на таблото са разположени автоматични прекъсвачи и УЗО, чиито номинални мощности може да изчисли само професионален електротехник.

От правилното сглобяване зависи не само правилното функциониране на цялата електросистема, но и безопасността на обитателите на апартамента. Подробен инструктаж за сглобяване на ел. табло е разгледан в тази статия.

Поканеният специалист по време на сглобяването и свързването на таблото ще може да открие грешки, допуснати по време на монтажа на инсталацията, например неправилно изчислено сечение на проводника.

Извършването на електромонтажни работи, включително профилактични, в многоетажни сгради с общи табла самостоятелно е строго забранено, с това се занимават специалисти от управляващото дружество. Те също контролират работата на измервателните устройства.

Мерки за безопасност при монтаж на електропроводка

За да защитите себе си и тези, които случайно може да се окажат наблизо, по време на електромонтажните работи е необходимо да спазвате следните правила:

1. Използвайте само изправно оборудване – електроинструменти, преносими кабели, удължители.
2. Преди започване на работа задължително изключете подаването на електроенергия, като използвате автоматичните прекъсвачи и УЗО. За да не включат случайно напрежението на площадката, можете да окачите табелка или да предупредите съседите.
3. За допълнителна безопасност използвайте тестери и индикаторни отвертки.
4. Следете изолацията на дръжките на инструментите да е в изправност.
5. Старайте се да не работите сами – винаги може да се наложи помощ за работата или медицинска помощ.

Отделни правила се отнасят до работата с перфоратор, штроборез или мощна бормашина. Освен защитно облекло са задължителни ръкавици (с изолирана длан) и маска (респиратор). Обувките трябва плътно да обхващат краката и да не се хлъзгат.

Прокарването на електропроводката под тавана трябва да се извършва само от работна платформа: столове или маси категорично не са подходящи.

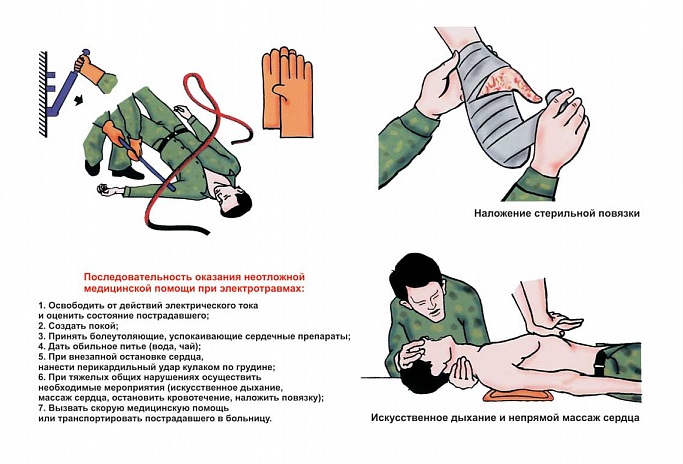

Всеки професионален електротехник е запознат с правилата за оказване на първа медицинска помощ при токов удар, но обикновените хора, за съжаление, не винаги действат грамотно.

Основната грешка, която правят хората, които се опитват да помогнат, – е опитът да отвлекат пострадалия от източника на удара. Това по никакъв начин не трябва да се прави. Първо трябва да се свали напрежението – да се изключи прекъсвачът.

В идеален случай във всяко помещение, където се извършват електромонтажни работи, е необходимо да имате под ръка пожарогасител. Забранено е строго да се заливат с вода искрящи или пламнали проводници.

Изводи и полезно видео по темата

Как да работите правилно с инструменти, проводници и различни електрически уреди, както и да планирате работите, можете да научите, като гледате полезно видео.

Издълбаване на стени и монтаж на таван:

Интересна теория за електропроводката и защитата:

Монтаж на блок контакти:

Електромонтажните работи се считат за завършени, когато проводниците са свързани и скрити, разпределителните кутии са затворени с капаци, а ел. таблото е напълно оборудвано. Да смените контакт или да монтирате полилей може да стане по всяко време – монтажът на осветителни тела и декоративни елементи най-често се извършва след довършителните работи.

Но при всякакви манипулации с електриката помнете най-важното – безопасността на човешкия живот.

Имате значителен опит в извършването на електромонтажни работи и самостоятелно сте се занимавали с проектиране и монтаж на електрическа инсталация в дома? Ако сте забелязали грешки или неточности в предоставената от нас инструкция – посочете ни ги, моля, като оставите коментар в блока под тази статия.

Или само изучавате правилата за монтаж и искате да уточните някои нюанси? Задавайте си въпросите – ще се постараем да ви помогнем.
