Електроинсталация в кухнята със собствени ръце: схеми на разпределение + особености при извършване на електромонтажни работи

За да служи дълго електрическата инсталация в кухнята и да издържа на интензивни експлоатационни натоварвания, тя трябва да бъде правилно проектирана и монтирана в пълно съответствие с общоприетите правила.

Работата е доста трудоемка и изисква време, отговорно отношение и разумен подход. В крайна сметка, именно в кухнята се намира до 50% от наличната в апартамента или къщата битова техника.

И за всеки уред е необходимо да се осигури удобно място за разполагане и пълноценно електрозахранване. Тогава всички агрегати ще функционират в необходимия режим и няма да създават никакви проблеми на собствениците. В тази статия ще разкажем как правилно да прокарате окабеляването в кухнята, какви материали и инструменти ще са необходими за това.

Видове инсталация – преглед на предимствата и недостатъците

Прокарването на електрическата инсталация се осъществява по два начина: открит и скрит. Всеки вариант има своите предимства и недостатъци. Изборът на най-подходящия пряко зависи от материала, от който е изградено помещението, от планирания дизайн и от наличието или отсъствието на масивни декоративни елементи по стените и тавана.

Особености на създаването на открита инсталация

Откритата електрическа инсталация е най-простият и достъпен вариант за осигуряване на помещението с необходимата електрическа енергия. Работата не изисква сериозни усилия и се извършва доста бързо.

Освен това не се налага да се разваля интериорът чрез демонтиране на отделни фрагменти или целия вътрешен декор за полагане на кабелите. А в случай на възникване на пожар или късо съединение проблемът може да се отстрани веднага, без да се губи време за търсене на неизправността.

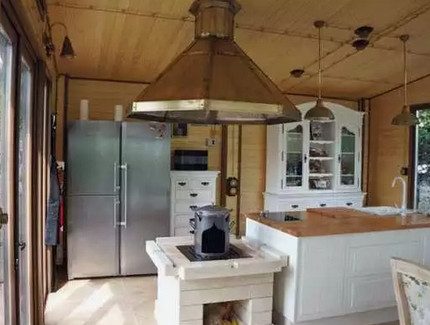

Откритата инсталация в кухнята може да изпълнява не само своето пряко предназначение, т.е. да осигурява непрекъснато подаване на електроенергия към осветителните и битовите уреди, но и да служи като атрактивен интериорен елемент, придаващ на помещението стилност и оригиналност

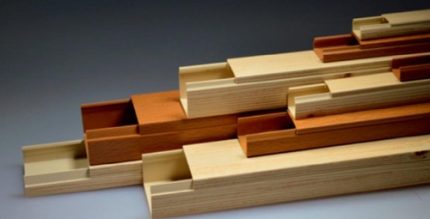

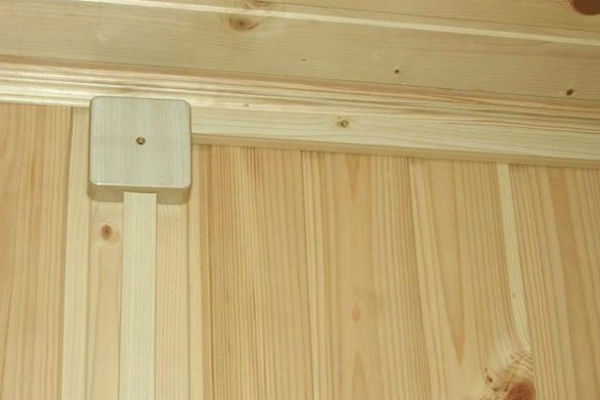

Необходимото ниво на безопасност на системата се осигурява посредством специални поливинилхлоридни кабел-канали, състоящи се от закрепващ се към стената или тавана корпус и практичен накладен капак, оборудван с фиксиращи закопчалки-жлебове.

В тях се поставят електропроводите и се протягат към контакта, битовата техника или осветителните уреди, които изискват свързване.

Параметрите на правоъгълните кабелни канали са много разнообразни и варират от 1,2 сантиметра (за тънки проводници) до 10 сантиметра (за проводници с голям калибър). Такова разнообразие позволява на всеки да избере подходящ елемент, който отлично изпълнява задачите си и хармонично се вписва в интериорно решение от всякаква сложност.

Изделията демонстрират високи електроизолационни качества, не горят и притежават пластичност на огъване. Произвеждат се в най-различни нюанси «под дърво» и лесно се поддават на тониране с всякакви видове съвременни строителни бои.

Сериозните производители, които са се доказали добре на пазара, дават на продукцията гаранция до 25 години и обещават, че през това време материалът няма да загуби своите характеристики и ще осигури на проводника надеждна и качествена защита от всякакви външни прояви.

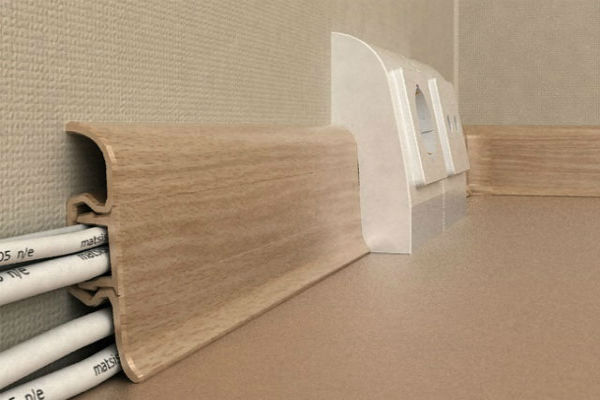

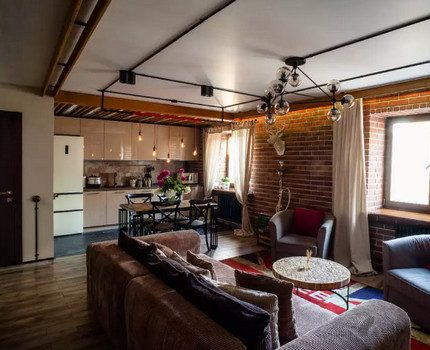

Ако дизайнерското решение на интериора изисква прокарване на външно окабеляване в кухнята, може да се използва комбиниран вариант и в най-«опасните» места да се вдълбаят проводниците в стените, а всички останали да се прокарат отгоре, колкото се може по-далеч от мивката и фурната.

Някои специалисти смятат напълно или частично отвореното окабеляване в кухнята за опасно. Водните пари и резките температурни промени, причинени от използването на различни битови уреди, оказват негативно влияние върху електрическата мрежа и водят до възникване на неизправности.

Проводниците прегряват, губят целостността на защитната обвивка и преждевременно излизат от строя, като често стават причина за късо съединение и възникване на пожароопасна ситуация. Въпреки това някои собственици пренебрегват този съвет и в името на дизайна поемат неоправдан риск.

Варианти за обустройване на отворено окабеляване в кухненското помещение:

Препоръчваме ви също да прочетете друга наша статия, в която подробно разказахме за монтажа на открито окабеляване и най-честите грешки. Повече – четете нататък.

Нюанси на изграждането на скрития метод

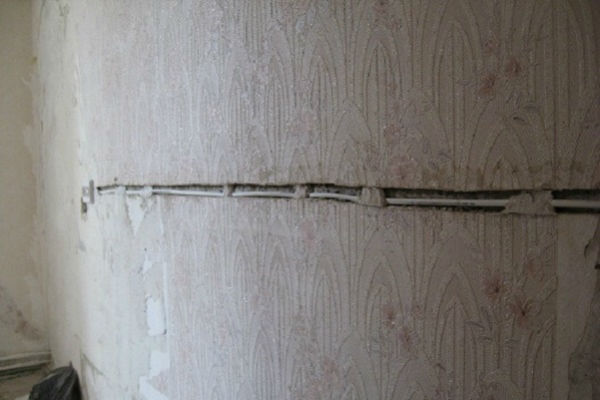

Скритото окабеляване предвижда полагане на всички свързващи елементи вътре в стените и тавана. За правилното обустройване в подовите плочи и носещите конструкции се пробиват малки канали, поставят се проводниците, а след това се запълват вдлъбнатините с алабастър или цимент и се нанася финално декоративно покритие.

Това осигурява високо ниво на безопасност и позволява да се направи на кухнята всякакъв, дори и най-сложен интериор.

Ако обустройването на електромрежата се извършва на етапа на строителството, не е задължително да се пробиват канали в стените. Достатъчно е да се прокарат проводниците според проекта, да се укрепят с пирони, забити в свързващия разтвор между тухлите, и на места да се намажат с алабастър. Първичната обработка на повърхността и последващата мазилка надеждно ще скрият всички неестетични елементи и стените ще изглеждат безупречно.

Но този начин също има минуси. За откриване на зоната на повредите и извършване дори на минимален ремонт ще се наложи да демонтирате външната облицовка и да пробиете стената. По никакъв друг начин не е възможно да се стигне до мястото на неизправността.

Инструменти, необходими за работата

За удобно и правилно извършване на монтажно-електрическите работи на домашния майстор ще са необходими следните ръчни инструменти:

• комплект кръстати и прави отвертки;
• поялник;
• чук;
• плоски клещи;
• електрически жлеборез, ако се предвижда да се направи скрито окабеляване;
• електрически перфоратор, оборудван със свредла с победитов накрайник (за прокарване на канали в бетонни или тухлени стени);
• тестер за проверка на наличие/отсъствие на напрежение в мрежата.

Всички инструменти трябва да имат цялостно защитно покритие на дръжките, изработено от здрави материали, които не провеждат ток.

Ако, въпреки съветите на професионалистите и изискванията за пожарна безопасност, бъде избран открит или комбиниран вариант за полагане на окабеляването, ще са необходими здрави и издръжливи дюбел-пирони. С тяхна помощ ще се получи надеждно да се закрепят кабелните канали дори към бетонни стени.

За повърхности с по-мека, податлива структура ще свършат работа най-простите винтове-самонарезващи или пирони с малък или среден размер.

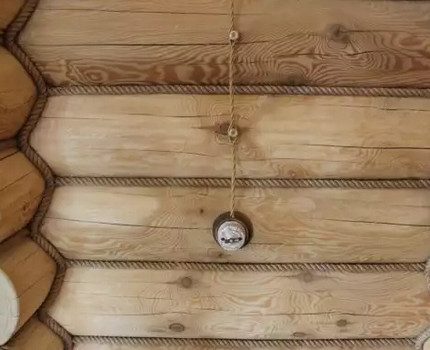

За закрепване на външното окабеляване в кухнята към дървена стена е уместно да се използват гвоздеи или самонарезни винтове с декоративна глава. Те струват малко повече, но изглеждат по-привлекателно и хармонично се вписват в общия колорит на помещението.

За бързо, надеждно и точно фиксиране на окабеляването в каналите ще са необходими гипс или алебастър. Те се втвърдяват почти мигновено и позволяват веднага да продължите работата, без да губите ценно време. Подробни указания за изрязване на канали в стените за електропроводка можете да прочетете в този материал.

Как да изберете правилното сечение на кабела?

Проводник с правилно сечение е още един важен елемент за коректното обустройване на енергозахранването на кухнята. Избира се, като се взема предвид общата мощност на планираните за използване уреди от битовата техника и осветителните тела.

За свързване на настолни лампи, подови лампи, полилеи или точкови осветителни тела обикновено се вземат медни проводници или кабели с PVC изолация от марките ППВ или ПВ, способни да издържат на високи експлоатационни натоварвания (около 4,1 kW) за продължително време.

Минимално допустимото сечение на жилата в този вариант е 1,5 милиметра.

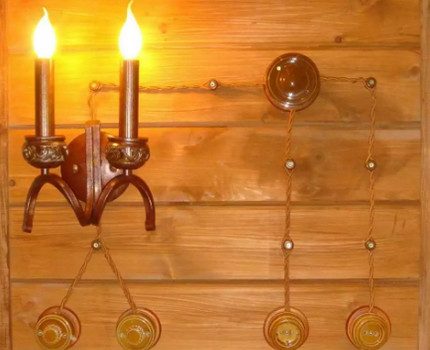

При отворено свързване на осветителни тела в кухнята е по-добре да се използва не обикновен, а декоративен усукан проводник. Той ще осигури непрекъснато подаване на енергия и ще внесе в интериора особен стил, оригиналност и необичайност.

Към контактите, които отговарят за свързване на мощни модули от битовата техника (микровълнова фурна, кафеварка, тостер и др.), се подвеждат проводници от същия клас, но с по-голямо сечение (от 2,5 мм).

Ако пренебрегнете този пункт и вземете тънък проводник, той няма да издържи на експлоатационното натоварване и в бъдеще ще доведе до късо съединение или запалване.

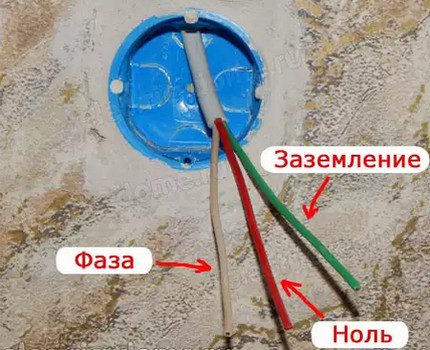

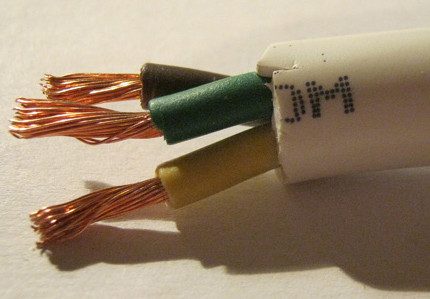

Всички кабели, които се подвеждат към контактите, трябва задължително да се състоят от три жили – фазен и нулев проводник и проводник, осигуряващ защитно зануляване (заземяване). Това ще осигури коректна и безопасна работа на цялата система.

Ако за осветлението на кухнята се планира да се използват уреди с корпус от метал, няма да е възможно да се мине с тънък проводник за свързване. За да се избегне попадане на напрежение върху корпуса на осветителното тяло, ще е необходимо да се подведе към обекта трижилен кабел или проводник с мощна защитна обвивка.

Само при такъв вариант на монтаж осветителните тела от метал ще бъдат напълно безопасни.

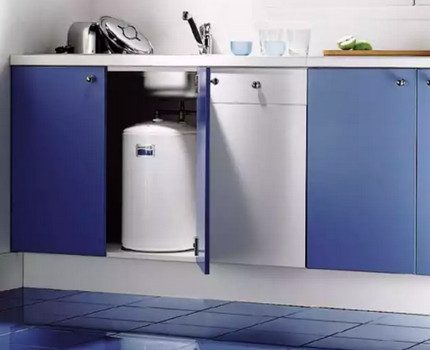

Инсталирането на бойлера в кухнята задължително ще изиска обустройване на отделна електролиния. Сечението на проводника в такъв вариант не трябва да бъде по-ниско от 4 милиметра. Горната граница се определя допълнително и изцяло зависи от базовата мощност и обема на самия нагревателен уред.

При свързване към мрежата на уреди с повишена мощност (многоконфорна плоча, фурна и т.н.), консумиращи 8-12 kW на час, задължително ще е необходимо отделно разклонение от трижилен кабел с медни жила и здрава, надеждна найритова или PVC изолация.

След инсталиране на уреда ще трябва да го заземите посредством третата жила на кабела. Сечението на всяка жила в този случай не трябва да бъде по-малко от 6 mm. Също така препоръчваме да прочетете друга наша статия, където е описано подробно как да изчислите сечението на проводника за домашно окабеляване.

Общи подготвителни работи

Всички работи с окабеляването в кухнята започват със съставяне на проект. Първо се определя количеството техника, планирана за последващо разполагане.

Към задължителните позиции се отнасят:

• хладилник;
• плоча (фурна, готварска повърхност).

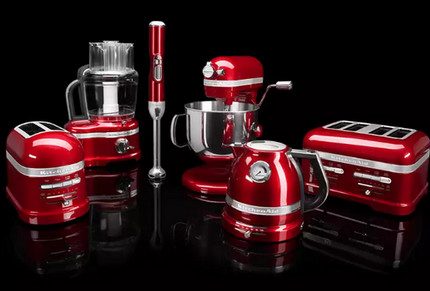

Сред допълнителните уреди, които правят бита по-удобен и комфортен, фигурират:

• микровълнова фурна;
• съдомиялна машина;
• електрическа кана;
• уред за сандвичи;
• мултикукър;
• абсорбатор;
• кухненски робот;
• миксер;
• кафемашина и пр.

Едни оборудват кухнята с всички тези предмети, други избират отделни позиции, а трети допълват списъка с телевизор и перална машина. Всички тези варианти се считат за допустими при условие на коректна организация на окабеляването и инсталиране за всеки уред на отделен контакт.

След това на хартия се прави чертеж и се отбелязва на него предполагаемото разположение на мебелите, осветителните уреди и битовата техника спрямо планировката на помещението. Там се посочва и разположението на контактите и ключовете/превключвателите.

На следващия етап се установява типът на входящата в жилищното помещение мрежа. Ако се използва еднофазно електрозахранване, свързването едновременно на няколко мощни уреда на битова техника ще бъде проблематично. Ще се наложи или да намалите броя на използваните уреди, или да ги включвате строго поотделно, за да не възникне претоварване в мрежата.

Ако в апартамента или къщата има само еднофазна мрежа, при използването на битова техника трябва да бъдете много внимателни. При включване на два или повече уреда може да настъпи претоварване, способно да предизвика избиване на предпазители, късо съединение и дори запалване на окабеляването.

Трифазната мрежа позволява да се създаде окабеляване с солиден резерв от мощност и дава възможност да използвате битова техника в максимално удобен за вас режим. Отидете по линка, за да научите за най-популярните схеми за разположение на контактите в кухнята.

Как да изчислите оптималната мощност на инсталацията?

За да се осигури цялата кухненска битова и осветителна техника с необходимото количество електроенергия, трябва на етапа на създаване на проекта за окабеляване да се изчисли сумарната мощност на всички планирани за използване уреди. Номиналната мощност е посочена в техническия паспорт на уреда.

Като съберете всички показатели, ще стане ясно какво количество киловати ще е необходимо за коректна работа.

Оформянето на електрическата инсталация зависи пряко от общата мощност на всички уреди, използвани в кухнята. Колкото по-висок е този показател, толкова по-дебел трябва да бъде положеният кабел.

Обикновено стойността варира в границите на 8-15 kW, но в действителност може да бъде както по-висока, така и по-ниска. Разбира се, ситуацията, когато всички уреди се включат едновременно, се случва изключително рядко, но въпреки това се препоръчва инсталацията да се създаде с известен резерв от мощност за случай на непредвидени обстоятелства.

Нюанси на монтажа по скрит и открит начин

За правилното полагане на скритата електрическа инсталация първо върху стените се нанася предварителна маркировка според предварително изготвена схема.

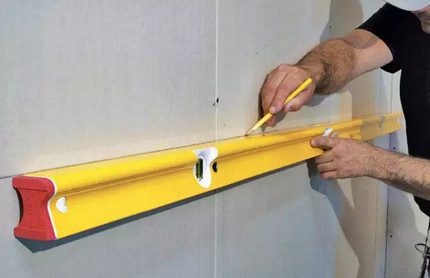

За да се маркират стените бързо, точно и максимално прецизно, се препоръчва да се използва строително ниво. То ще помогне да се изравнят всяка линия спрямо пода или тавана и ще улесни последващите монтажни работи.

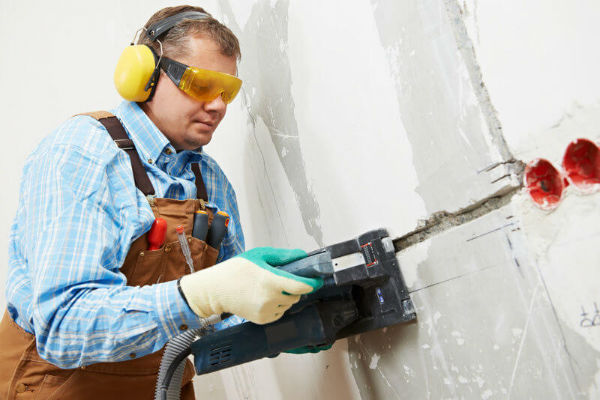

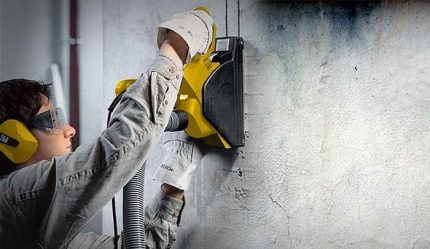

След това, според чертежа, със специален инструмент (длето, штроборез, бормашина и др.) се пробиват канали за полагане на проводника и последващото му скриване под крайното покритие.

Ако възникне необходимост да се направи завой, той се изпълнява строго под ъгъл 90°.

Всички работи по пробиването на канали трябва да се извършват със специални очила и защитен респиратор. Тези предмети предпазват майстора от попадане на прах в очите и белите дробове.

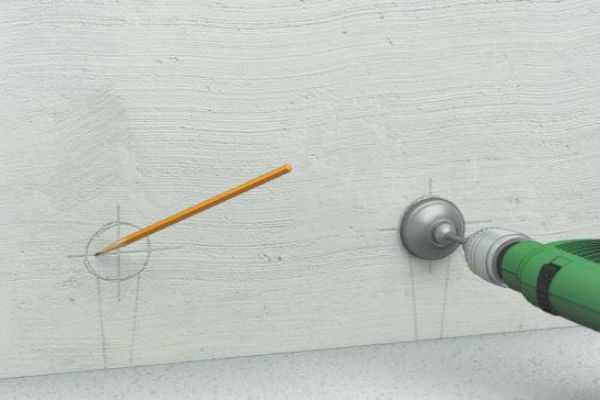

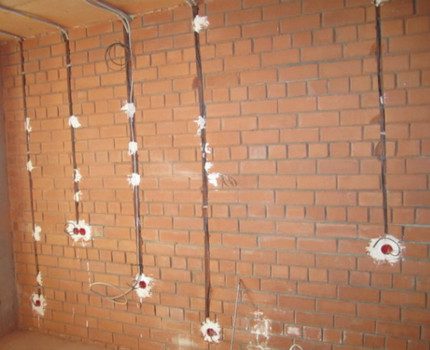

На следващия етап се подготвят гнезда за подконтактни кутии и вградени контакти, след което се полагат проводниците, поставени в гофрирани тръби, в канала. За фиксиране на положението през всеки 30 cm в канала се правят отвори и се закрепва кабелът с дюбел-скоби. След приключване на полагането каналите се замазват с гипсов или алабастров разтвор.

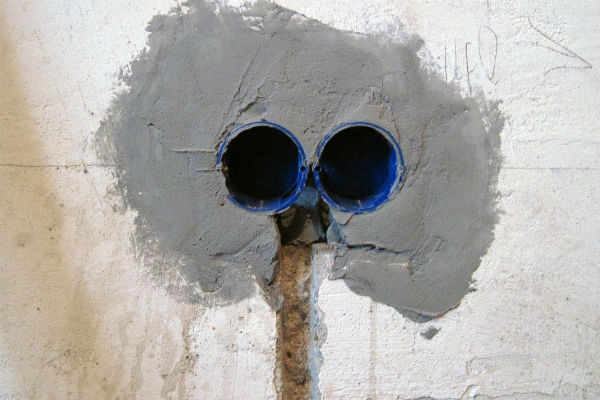

В подготвените вдлъбнатини се монтират пластмасови подконтактни кутии и се извеждат през тях проводници за последващо свързване на контакти и ключове. Положението се изравнява по строително ниво и се осъществява закрепване с винт и разтвор.

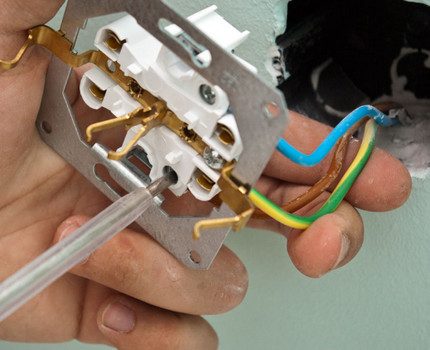

Самият контакт се монтира още след завършване на всички груби и довършителни работи. Изведените от стената проводници се свързват с клемите, прибират се в подконтактната кутия и се затваря комуникационният възел с декоративна пластмасова накладка.

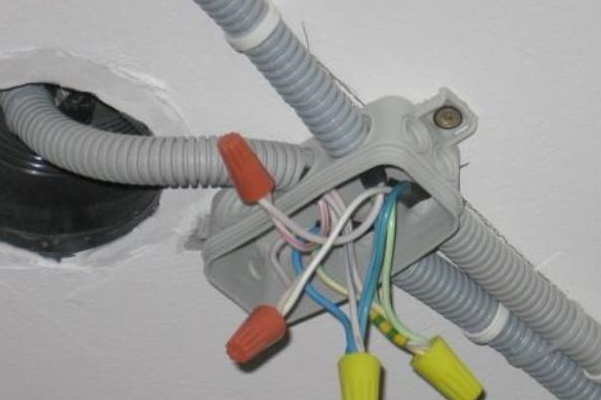

Местата на усукване на няколко проводника се маскират с полимерни или стоманени кутии, като се разполагат наравно с нивото на стената. В последния момент кабелите от контакти, осветителни точки и ключове в разпределителната кутия се свързват с главния входен проводник на електрическата мрежа. Областите на свързване се изолират внимателно с изолационна лента или СИЗ.

Процесът на монтаж на инсталацията по закрит начин изглежда по следния начин:

Особености на открития вариант на монтаж

За организиране на отворено окабеляване се използват специални гумени проводници с медна или алуминиева жила, разделителна основа и външен защитен слой от поливинилхлорид.

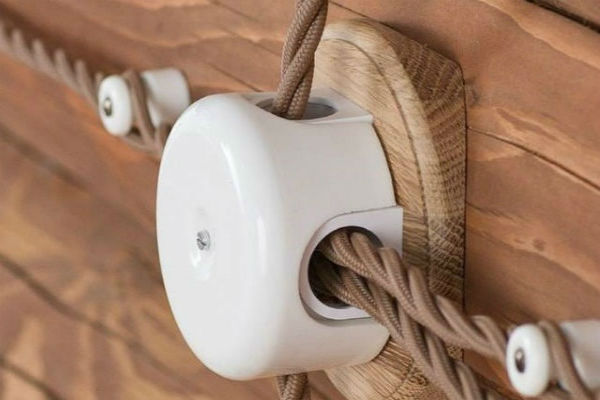

Към стените и тавана те се закрепват с пирони, прокарани през порцеланови ролки, които имат добри изолационни свойства. Блоковете за закрепване се поставят на разстояние 500 мм един от друг.

Как правилно да разположите контактите?

Преди да пристъпите към инсталиране на контактите, се монтира входно табло. В него се поставят специални предпазители (устройства за защитно изключване – УЗО). В случай на прекалено напрежение те ще успеят да изключат захранването на системата, предотвратявайки късо съединение или запалване.

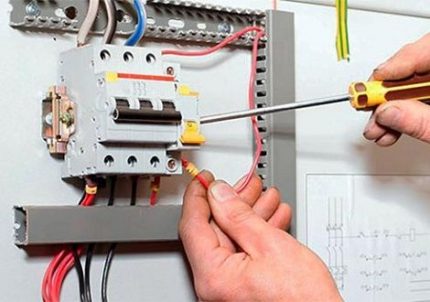

Професионалните електротехници настоятелно препоръчват да избирате за кухня мощни УЗО с високо ниво на влаго- и пароустойчивост. Тези уреди ще работят значително по-дълго и ще осигурят надеждност и безопасност на цялата система.

Към всеки елемент на УЗО с отделен шлейф се свързват (в зависимост от необходимостта) до 5 паралелни връзки. Веригите на местното и общото осветление се свързват отделно. Когато таблото е монтирано, се пристъпва към организиране на правилното окабеляване на контактите в кухнята.

За тази дейност важат общи правила:

1. В непосредствена близост до мивката или печката контакти никога не се поставят. Попадането на влага и горещи пари, които възникват по време на готвене, може да предизвика деформация на корпуса на детайла, късо съединение или запалване.
2. При полагане на свързващия кабел не се оставят увиснали дълги проводници, а се притягат към стената с подходящи крепежни елементи.
3. Самият контакт трябва да бъде 16 амперен. По-слабите детайли в крайна сметка няма да издържат на интензивното експлоатационно натоварване, ще започнат да се топят или да искрят и скоро ще изискват подмяна.
4. Контактите се разполагат на разстояние не повече от 1 метър от електроуреда. По-голямо разстояние ще изисква използване на удължител, а това ще бъде неудобно и небезопасно.
5. Монтират контактите в строго съответствие с общите стандарти за безопасност (на разстояние 30-40 см от пода). Ако в дома има деца, оборудват скрити контакти или ги „скриват“ в плота или други мебели.

За да служи контактът дълго и да издържа на пълно експлоатационно натоварване, избират модели, оборудвани с никелирани ламели и керамични пластини. Те се отличават с издръжливост и работят пълноценно в активен режим за дълго време.

Съвети и актуални правила за безопасност

Кухненската електрическа инсталация е една от най-важните части на цялата електрическа мрежа в апартамент или частна къща. Желателно е монтажът ѝ да се извършва от професионалисти, които притежават специални профилни знания, подходяща квалификация и опит в подобни работи.

Но обикновено такива услуги се ценят високо и много домашни майстори, решавайки да спестят, се опитват сами да съставят общата схема на електрическата инсталация в кухнята, за да извършат по нея полагането на кабели, разпределението и монтажа на контакти.

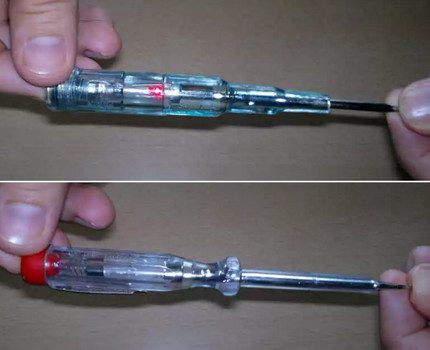

Индикаторната отвертка е незаменим инструмент при работа с електрически мрежи. С нея може за няколко секунди да се определи дали в мрежата има напрежение или не. Това ще предпази майстора от потенциално възможен токов удар.

Такъв подход е напълно допустим при условие на внимателно отношение към работата и познаване на общите правила за техника на безопасност. В крайна сметка електрическата енергия е не само светлина, топлина и други удобства в жилищните помещения, но и постоянен източник на повишена опасност.

Техника на безопасност при работа с електрически мрежи

При изграждането на електрическата инсталация в кухнята трябва стриктно да се спазват всички стандарти и задължително да се следват общоприетите правила за безопасност.

Това ще предпази от грешки, които в бъдеще могат да доведат до запалване на кабели, късо съединение и токов удар.

1. Полагането на инсталацията се извършва строго при изключено електричество. Ако разпределителното табло се намира в зона за общ достъп, на него се закача предупредителна табелка за текущи работи.
2. Подключването на домакински уреди към централната мрежа се извършва съгласно данните от приложената инструкция, която винаги е в комплект с техниката.
3. За работа се използват инструменти, снабдени с изолационно покритие, което няма пукнатини, вдлъбнатини или каквито и да е други външни повреди.
4. При монтажа на електрическа инсталация не се използват отвертки, клещи и плоски клещи, които имат конструктивни или фиксиращи елементи, изработени от токопроводящи материали.
5. Непосредствено преди полагането в помещението се организира почистване и старателно се отстранява всякаква влага (изпарение по прозорците и тавана, локви или капки вода на пода и пр.).
6. Всички дейности с електрически системи се извършват само със сухи ръце. За допълнителна гаранция се използват специални ръкавици с гумено покритие, като по този начин се предпазвате от възможни наранявания и изгаряния.

Знаейки тези прости правила и придържайки се стриктно към тях, дори и дилетант без голям опит в такава работа ще може правилно да прокара електропроводката, като избегне токов удар.

Изводи и полезно видео по темата

Във видеоклипа подробно е разказано как да се организира електропроводката в кухнята и да се осигури пълноценно електрозахранване на всички домакински уреди. Освен основната информация, видеото съдържа описание на интересни нюанси и няколко полезни съвета за домашните майстори:

Как правилно да разположите контактите в кухнята, така че те хармонично да се впишат в бъдещия интериор, да са удобни за използване, незабележими и абсолютно безопасни както за възрастни, така и за деца:

Особености при формиране на разводката в кухнята. Съвети и препоръки от професионалист за домашни майстори:

Организирането на електропроводката в кухнята със собствени ръце е продължителен процес, който изисква голямо внимание, акуратност и скрупульозност. Много е важно да изберете правилните проводници за инсталацията, да извършвате всички работи в строго съответствие с разработената и одобрена проектна документация и стриктно да спазвате правилата за безопасност, актуални за изграждането на електрическите мрежи.

Тогава електропроводката ще функционира изправно дълго време и ще осигури пълноценно електрозахранване на всички кухненски уреди и осветителни тела.

Имате ли личен опит в монтажа на електропроводка в кухнята? Може би можете да дадете ценен съвет на нашите читатели? Споделете, моля, вашето мнение в разположения по-долу блок.
